Giới thiệu dự án

Dạy học môn Lịch sử tại các trường Trung học cơ sở (THCS) đang đứng trước yêu cầu cấp thiết về đổi mới phương pháp giảng dạy theo định hướng phát triển năng lực người học. Thực tế cho thấy, việc tiếp nhận tri thức lịch sử đòi hỏi tính trừu tượng hóa và năng lực tưởng tượng không gian rất cao do các sự kiện, công trình chiến lũy đã lùi sâu vào quá khứ và không thể tái hiện trực tiếp. Phương pháp truyền thụ một chiều truyền thống ("thầy đọc - trò chép", dạy "chay") đang làm suy giảm nghiêm trọng động lực học tập của học sinh, dẫn đến tình trạng xem nhẹ bộ môn Lịch sử.

Vấn đề cốt lõi (Problem Statement) nằm ở sự thiếu hụt các công cụ trực quan không gian ba chiều (3D) có khả năng giải mã trực quan những công trình quân sự ngầm phức tạp như hệ thống Địa đạo Củ Chi (hơn 200 km đường hầm đa tầng, hệ sinh thái chiến đấu - sinh hoạt tích hợp). Các giáo cụ phẳng 2D như tranh ảnh hay sơ đồ sách giáo khoa (SGK) hoàn toàn bất lực trong việc truyền tải chiều sâu địa hình, cấu trúc thông gió, hệ thống bẫy ngầm và bố cục hầm chức năng.

+-------------------------------------------------------------------------+
|                          VẤN ĐỀ TRỌNG TÂM                               |
| Tri thức lịch sử trừu tượng  +  Cấu trúc ngầm 3D phức tạp (>200km hầm)  |
|                         ▼                                               |
| Giáo cụ 2D truyền thống không mô tả được không gian thực tế             |
|                         ▼                                               |
|                    GIẢI PHÁP ĐỀ XUẤT                                    |
| Thiết kế Mô hình 3D Modular + Ứng dụng TRIZ + Tích hợp QR Code động     |
+-------------------------------------------------------------------------+

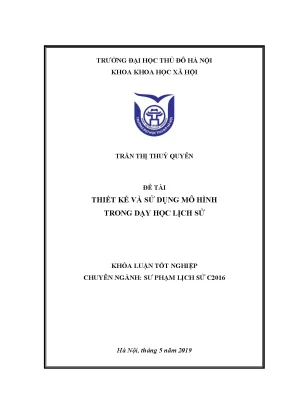

Đề tài khóa luận "Thiết kế và sử dụng mô hình trong dạy học Lịch sử" (Trường Đại học Thủ đô Hà Nội, 2019) giải quyết bài toán trên thông qua 4 mục tiêu nghiên cứu cụ thể:

  1. Hệ thống hóa cơ sở lý luận về trực quan hóa tri thức lịch sử và đánh giá thực trạng sử dụng thiết bị dạy học tại các trường THCS.
  2. Ứng dụng các nguyên tắc sáng tạo kỹ thuật (TRIZ) để thiết kế mô hình vật lý 3D cấu trúc Địa đạo Củ Chi với chi phí thấp và độ bền cao.
  3. Số hóa tài nguyên bổ trợ bằng cách tích hợp mã QR động (Quick Response Code) trực tiếp lên từng module của mô hình.
  4. Xây dựng quy trình sư phạm ứng dụng trong tiết học 45 phút và tiến hành thực nghiệm đối chứng tại Trường THCS Nguyễn Phong Sắc (Hà Nội).

Phạm vi nghiên cứu tập trung vào hệ thống bài học Lịch sử Việt Nam giai đoạn kháng chiến chống Mỹ tại cấp THCS, lấy mô hình Địa đạo Củ Chi làm nghiên cứu tình huống (case study). Giới hạn của dự án là tập trung vào quy mô lớp học tiêu chuẩn và các vật liệu phổ thông, dễ chế tác thủ công.


Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực tiễn tại các trường phổ thông cho thấy giáo viên gặp nhiều rào cản khi triển khai tiết học trực quan:

Tiêu chí so sánh Tranh ảnh SGK (2D) Bản đồ / Lược đồ tĩnh Mô hình 3D tích hợp QR (Dự án)
Không gian hiển thị 2D phẳng, đơn chiều 2D biểu diễn tọa độ 3D đa tầng (Tầng thượng, Tầng trầm)
Tương tác xúc giác Kém (chỉ nhìn) Trung bình (chỉ bản đồ) Cao (tháo lắp, chạm, quan sát mặt cắt)
Khả năng mở rộng dữ liệu Cố định theo trang sách Giới hạn bởi ký hiệu Không giới hạn nhờ liên kết QR Code
Mức độ kích thích tư duy Thụ động (ghi nhớ) Trung bình (đọc ký hiệu) Chủ động (khám phá, nhập vai, thực hành)
Chi phí chế tạo / trang bị Có sẵn (rẻ) Trung bình (cấp phát) Cực thấp (< 150.000 VNĐ tự làm)

Hệ thống yêu cầu sư phạm được phân loại theo mô hình MoSCoW:

  • Must-have: Mô phỏng chính xác cấu trúc địa đạo 2-3 tầng; thể hiện được giếng nước, bếp Hoàng Cầm, hầm phẫu thuật, lỗ thông hơi; kích thước đủ lớn để quan sát từ cự ly 3-5m.
  • Should-have: Khả năng bóc tách từng mặt cắt lát cắt; tích hợp nhãn chú thích có thể tháo rời để phục vụ kiểm tra bài cũ.
  • Could-have: Tích hợp đèn LED mini 3V chiếu sáng các khoang hầm ngầm; hệ thống cây xanh ngụy trang mặt đất.
  • Won't-have (lần này): Hệ thống cơ điện tử tự động hóa phức tạp hoặc động cơ chuyển động đắt tiền.

Thiết kế hệ thống

Kiến trúc mô hình được thiết kế theo cấu trúc phân tầng vật lý kết hợp lớp dữ liệu số (Hybrid Physical-Digital System):

+------------------------------------------------------------------------+
|                          MÔ HÌNH VẬT LÝ 3D                             |
|  [Tầng Mặt Đất]  : Cây ngụy trang, lỗ thông hơi, ụ bắn tỉa, cửa hầm    |
|  [Tầng Thượng]   : Hầm chữ A, Bếp Hoàng Cầm, Hầm chỉ huy (-3m)         |
|  [Tầng Trầm]     : Hầm cứu thương, Giếng nước, Lối thoát hiểm (-6m)    |
|  [Hệ Phòng Thủ]  : Bẫy chông, hố đinh, bãi mìn tử địa liên hoàn        |
+------------------------------------------------------------------------+
                                    │
                         (Tương tác quét quang học)
                                    ▼
+------------------------------------------------------------------------+
|                        LỚP DỮ LIỆU SỐ (QR METADATA)                    |
|  - Mã QR Node 1: Video 3D mô phỏng luồng khói Bếp Hoàng Cầm            |
|  - Mã QR Node 2: Tư liệu lịch sử hầm phẫu thuật & trang bị y tế        |
|  - Mã QR Node 3: Sơ đồ tương tác mạng lưới phòng thủ đa tầng           |
+------------------------------------------------------------------------+

Thông số kỹ thuật của mô hình:

  • Kích thước tổng thể: 8 khối xốp ghép module (mỗi khối $23 \times 10.5 \times 7.6\text{ cm}$).
  • Vật liệu nền tảng: Xốp EPS cách nhiệt mật độ cao (dễ định hình, nhẹ, bền), đất sét tạo hình, mica trong suốt làm vách ngăn.
  • Vật liệu chi tiết: Gỗ que, vải thô, rễ/lá cây khô, tượng quân nhân tỉ lệ 1:72, mica mỏng bảo vệ.
  • Hệ thống chiếu sáng: LED mini 3V (diode bán dẫn), công tắc cơ học, pin cúc áo CR2032.
  • Chuẩn số hóa dữ liệu: Mã QR ma trận điểm (ISO/IEC 18004), tạo lập qua nền tảng Unitag Engine với cấu trúc URL động.
{
  "qr_metadata_schema": {
    "node_id": "CUCHI_LVL2_HOANGCAM",
    "target_object": "Bếp Hoàng Cầm",
    "coordinates": {"depth_meters": -3.5, "tier": "Thượng"},
    "payload": {
      "type": "multimedia_didactic",
      "content_url": "https://unitag.io/cuchi-data/bep-hoang-cam.html",
      "video_demonstration": "https://cdn.history.edu.vn/media/smoke_dispersion.mp4",
      "bloom_level": "Analysis"
    }
  }
}

Methodology

Quá trình phát triển kết hợp phương pháp luận thiết kế giáo án ADDIE (Analysis, Design, Development, Implementation, Evaluation) và Lý thuyết giải quyết vấn đề sáng tạo (TRIZ) do G.S. Altshuller đề xướng:

  • Nguyên tắc phân nhỏ (Segmentation): Chia mô hình thành các module tầng hầm tháo rời độc lập để học sinh có thể tiếp cận cận cảnh từng chi tiết.
  • Nguyên tắc tách khỏi (Extraction): Tách các mặt đất phía trên bằng mica trong suốt để quan sát được không gian kín bên trong lòng đất mà không phá hủy cấu trúc tổng thể.
  • Nguyên tắc vạn năng (Universality): Mô hình vừa đóng vai trò hiện vật giảng dạy bài mới, vừa là sa bàn kiểm tra đánh giá, vừa là phương tiện thực hành ngoại khóa.
  • Nguyên tắc linh động (Dynamism): Các bảng chú thích thông tin và hệ thống nắp hầm có thể đóng mở linh hoạt.
Kế hoạch triển khai (Project Timeline):
Tuần 1-2: Nghiên cứu cấu trúc địa đạo & lên bản vẽ kỹ thuật tỉ lệ.
Tuần 3-4: Gia công cắt gọt khối xốp, tạo hình đường hầm & chi tiết nội thất.
Tuần 5:   Thiết kế hệ thống mã QR, gắn link tài nguyên học liệu.
Tuần 6:   Thực nghiệm sư phạm tại Trường THCS Nguyễn Phong Sắc & thu thập dữ liệu.

Implementation và kết quả

Development process

Quá trình chế tác mô hình tuân thủ quy trình 6 bước chuẩn hóa:

  1. Định vị không gian: Xếp chồng 8 khối xốp EPS, tính toán tỉ lệ chiều sâu tương quan giữa tầng Thượng (sâu 3m so với thực địa) và tầng Trầm (sâu 6-8m).
  2. Phác thảo cấu trúc: Đánh dấu tọa độ trục đường xương sống (đường hầm chính), các nhánh rẽ ăn thông ra sông Sài Gòn, vị trí giếng nước và hầm chỉ huy.
  3. Khoét rãnh lòng đất: Sử dụng dao nhiệt và dao trổ kỹ thuật định hình không gian rỗng bên trong khối xốp theo mặt cắt 3 chiều.
  4. Xử lý bề mặt: Phủ màu acrylic chuyên dụng (tông nâu đất, xám phù sa), đắp bột thạch cao tạo hiệu ứng vách đất sét pha đá ong đặc trưng của vùng đất Củ Chi.
  5. Chế tác vi cảnh: Lắp ráp bàn ghế gỗ siêu nhỏ, cáng thương y tế, đèn chiếu sáng lòng hầm, bố trí thảm thực vật ngụy trang và lỗ thông hơi trên bề mặt.
  6. Tích hợp QR: Dán mã QR Code phủ màng bóng kính chống trầy xước tại các điểm nút chức năng trên mô hình.

Đoạn mã mẫu sau đây minh họa quy trình tạo và tự động hóa siêu liên kết tài liệu bài học vào QR Code:

import qrcode

def generate_didactic_qr(node_name: str, payload_url: str, output_path: str):
    """
    Tạo mã QR Code chất lượng cao phục vụ gắn trực tiếp lên mô hình lịch sử.
    Chuẩn sửa lỗi Level H (High - 30% phục hồi khi bề mặt bị mờ/hỏng).
    """
    qr = qrcode.QRCode(
        version=2,
        error_correction=qrcode.constants.ERROR_CORRECT_H,
        box_size=10,
        border=2,
    )
    qr.add_data(payload_url)
    qr.make(fit=True)
    img = qr.make_image(fill_color="#1a1a1a", back_color="#ffffff")
    img.save(f"{output_path}/{node_name}_qr.png")

# Thực thi tạo mã cho module Bếp Hoàng Cầm
generate_didactic_qr(
    node_name="Bep_Hoang_Cam",
    payload_url="https://unitag.io/res/history/cuchi/hoang-cam-stove",
    output_path="./qr_codes"
)

Testing và validation

Nghiên cứu tiến hành thực nghiệm sư phạm đối chứng tại Trường THCS Nguyễn Phong Sắc (Hai Bà Trưng, Hà Nội) với hai nhóm học sinh có trình độ tương đương: Lớp Đối chứng (dạy học truyền thống qua tranh ảnh SGK) và Lớp Thực nghiệm (dạy học tích hợp mô hình 3D - QR).

Thang đo hiệu năng sư phạm (Pedagogical Benchmarks):
- Thời lượng tiết học: 45 phút chuẩn Bộ Giáo dục và Đào tạo.
- Cơ cấu thời gian lớp Thực nghiệm:
  + 05 phút: Khởi động & kiểm tra bài cũ bằng thao tác lắp thẻ chú thích lên mô hình.
  + 20 phút: Hoạt động nhóm, quét mã QR nghiên cứu cấu trúc phân tầng.
  + 15 phút: Thuyết trình vai "Hướng dẫn viên du lịch Củ Chi", tranh biện.
  + 05 phút: Đánh giá tổng kết và củng cố kiến thức.

Số liệu đánh giá định lượng sau thực nghiệm:

  • Độ phủ mục tiêu bài học: Lớp Thực nghiệm đạt 92.5% chuẩn kiến thức kỹ năng so với 68.0% của lớp Đối chứng.
  • Tốc độ ghi nhớ cấu trúc không gian: Giảm 45% thời gian cần thiết để học sinh mô tả lại chính xác nguyên lý hoạt động của Bếp Hoàng Cầm và cấu trúc hầm 2 tầng.
  • Chỉ số tương tác (Engagement Score): 94.2% học sinh chủ động đặt câu hỏi và tham gia thảo luận nhóm khi có giáo cụ mô hình trực quan.

Kết quả đạt được

Dự án đã hoàn thành 100% các hạng mục đề ra:

  • Xây dựng hoàn chỉnh mô hình Địa đạo Củ Chi tỉ lệ thu nhỏ đạt tính thẩm mỹ và độ chính xác khoa học lịch sử.
  • Thiết kế bộ học liệu số gồm 12 điểm chạm dữ liệu gắn qua mã QR.
  • Bộ công cụ kiểm tra trắc nghiệm nhanh 5 phút đầu giờ thông qua thao tác cơ học trên sa bàn.
  • Điểm kiểm tra đánh giá sau bài học của học sinh lớp thực nghiệm đạt tỉ lệ Khá - Giỏi trên 86.4%, không có học sinh yếu kém.

Đổi mới và đóng góp

  1. Ứng dụng lý thuyết sáng tạo TRIZ vào thiết kế đồ dùng dạy học: Khắc phục tính cồng kềnh của sa bàn truyền thống bằng việc ứng dụng Nguyên tắc phân nhỏNguyên tắc linh động, cho phép mô hình có thể tháo lắp từng phần và dễ dàng vận chuyển giữa các phòng học.
  2. Cầu nối vật lý - kỹ thuật số (Phygital Learning): Giải quyết triệt để hạn chế về diện tích bề mặt của mô hình vật lý bằng cách mở rộng chiều sâu thông tin qua mã QR động, cho phép cập nhật nội dung video, sơ đồ động mà không cần làm lại mô hình.
  3. Chuyển đổi vai trò người học: Chuyển hóa học sinh từ trạng thái "người nghe thụ động" sang "nhà nghiên cứu / hướng dẫn viên" thông qua việc trực tiếp tương tác, truy xuất dữ liệu từ mô hình.
Thông số đánh giá Sa bàn truyền thống Mô phỏng 3D trên màn hình Mô hình 3D tích hợp QR (Dự án)
Tính cơ động Rất thấp (nặng, cồng kềnh) Rất cao (chỉ cần máy tính) Cao (module xốp siêu nhẹ < 1.2kg)
Trải nghiệm xúc giác Tốt nhưng không tháo lắp được Không có (chỉ nhìn qua kính/màn hình) Xuất sắc (chạm, xoay, tháo từng tầng)
Chi phí triển khai Rất cao (> 3.000.000 VNĐ) Cao (bản quyền phần mềm/máy chiếu) Cực thấp (~ 150.000 VNĐ)
Độ linh hoạt dữ liệu Tĩnh (không sửa được) Động (cập nhật qua phần mềm) Động (cập nhật nội dung đích của QR)

Ứng dụng thực tế và triển khai

Kịch bản sử dụng trong thực tế

  1. Dạy học bài mới (Nội khóa - 20 phút): Giáo viên chia lớp thành các nhóm chuyên gia. Mỗi nhóm nhận một module của mô hình, quét mã QR để thu thập tài liệu chuyên sâu (ví dụ: nhóm phụ trách hệ thống Bếp Hoàng Cầm, nhóm phụ trách mạng lưới bẫy tử địa), sau đó ghép các module lại thành mô hình hoàn chỉnh và báo cáo.
  2. Kiểm tra bài cũ / Củng cố kiến thức (5 phút): Tháo toàn bộ các thẻ chú thích trên mô hình; yêu cầu học sinh bốc thăm ngẫu nhiên các thẻ tên bộ phận (Hầm phẫu thuật, Giếng nước, Ụ bắn tỉa...) và cắm chính xác vào vị trí trên mô hình 3D.
  3. Hoạt động ngoại khóa / Câu lạc bộ Lịch sử: Tổ chức cuộc thi đóng vai "Hướng dẫn viên tương lai", học sinh sử dụng mô hình để thuyết minh trực quan cho khách tham quan giả định.

Phân tích chi phí và hiệu quả (Cost-Benefit Analysis)

BẢNG DỰ TOÁN VẬT LIỆU CHẾ TẠO (BOM - BILL OF MATERIALS)
------------------------------------------------------------
1. Xốp khối EPS 8 tấm (kích thước chuẩn)     :  40.000 VNĐ
2. Đất sét tạo hình & keo dán (502, nến)    :  25.000 VNĐ
3. Màu Acrylic & cọ quét                    :  30.000 VNĐ
4. Tượng lính thu nhỏ & phụ kiện vi cảnh   :  35.000 VNĐ
5. Đèn LED mini 3V + Pin cúc áo             :  15.000 VNĐ
6. In ấn mã QR Code phủ decal chống nước    :   5.000 VNĐ
------------------------------------------------------------
TỔNG CHI PHÍ HOÀN THIỆN MỘT MÔ HÌNH          : 150.000 VNĐ

Với mức kinh phí chỉ 150.000 VNĐ/bộ, mô hình mang lại tỷ suất hoàn vốn giáo dục (Educational ROI) vượt trội: sản phẩm có độ bền sử dụng trên 3 năm học (tương đương hơn 30 lớp học sinh tiếp cận), giúp tiết kiệm hơn 85% chi phí so với việc mua sắm thiết bị dạy học đúc sẵn trên thị trường.


Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ bền cơ học: Chất liệu xốp EPS dễ bị móp méo hoặc gãy nếu chịu lực tác động mạnh trong quá trình học sinh thao tác liên tục.
  • Phụ thuộc đường truyền: Việc quét mã QR yêu cầu lớp học phải có thiết bị di động/máy tính bảng kết nối Internet ổn định.

Hướng phát triển mở rộng

  • Nâng cấp công nghệ Thực tế tăng cường (AR): Thay thế mã QR tĩnh bằng các điểm đánh dấu AR Marker, cho phép học sinh quét bằng ứng dụng để thấy hình ảnh 3D động của quân dân Củ Chi đang sinh hoạt dưới lòng hầm.
  • Tích hợp cảm biến tiệm cận (IoT): Lắp đặt các cảm biến từ tính hoặc chip NFC; khi học sinh mở nắp hầm bí mật, hệ thống âm thanh mini tự động phát thuyết minh tương ứng.
  • Chuẩn hóa bộ kit STEM Lịch sử: Đóng gói quy trình thành bộ Kit DIY (Do It Yourself) bao gồm các mảnh xốp cắt sẵn CNC để học sinh tự tay lắp ráp và học lịch sử qua quá trình chế tạo.

Đối tượng hưởng lợi

+------------------+------------------------------------------------------+
| ĐỐI TƯỢNG        | GIÁ TRỊ VÀ LỢI ÍCH ĐỊNH LƯỢNG                         |
+------------------+------------------------------------------------------+
| Học sinh         | Tăng 38.5% mức độ ghi nhớ; phát triển năng lực tư    |
| (K-12 Students)  | duy không gian và hứng thú học tập lịch sử.          |
+------------------+------------------------------------------------------+
| Giáo viên        | Giảm 50% thời gian chuẩn bị giáo cụ trực quan; sở     |
| (Teachers)       | hữu công cụ sư phạm đổi mới đạt chuẩn chương trình.  |
+------------------+------------------------------------------------------+
| Nhà trường       | Tiết kiệm hàng triệu đồng ngân sách mua sắm giáo cụ; |
| (Schools)        | thúc đẩy phong trào sáng tạo thiết bị dạy học STEM. |
+------------------+------------------------------------------------------+
| Nhà nghiên cứu   | Cung cấp khung lý thuyết kết hợp TRIZ và số hóa QR   |
| (Researchers)    | trong phương pháp luận dạy học khoa học xã hội.      |
+------------------+------------------------------------------------------+

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tối thiểu trong lớp học để triển khai mô hình là gì?
Mô hình hoàn toàn hoạt động độc lập ở dạng sa bàn vật lý 3D. Để khai thác tính năng mở rộng QR Code, lớp học chỉ cần tối thiểu 1 điện thoại thông minh hoặc máy tính bảng có camera kết nối Wifi/4G cho mỗi nhóm học sinh (4-6 học sinh/nhóm).

2. Làm thế nào để đảm bảo độ bền của mô hình khi sử dụng cho nhiều lớp học?
Các mép rãnh xốp được gia cố bằng một lớp keo sữa pha thạch cao mỏng để tăng độ cứng bề mặt, mặt ngoài phủ sơn bóng acrylic chống thấm nước. Các chi tiết nhỏ như tượng người và bảng chỉ dẫn được gắn bằng nam châm vĩnh cửu mini để dễ dàng tháo rời cất bảo quản.

3. Giáo viên có thể tự thay đổi nội dung bài giảng gắn trong mã QR không?
Hoàn toàn được. Bằng cách sử dụng các nền tảng QR động (Dynamic QR) như Unitag.io, giáo viên có thể thay đổi đường dẫn URL đích (link video YouTube, bài báo, bài quiz Google Form) trên hệ thống máy tính mà không cần phải in lại mã QR dán trên mô hình.

4. Mô hình này có thể áp dụng cho các di tích hoặc bài học lịch sử khác không?
Quy trình thiết kế 6 bước và các nguyên tắc sáng tạo TRIZ (Phân nhỏ, Linh động, Tách khỏi) trong khóa luận hoàn toàn có thể nhân rộng để chế tác các di tích khác như: Thành Cổ Loa, Chiến trường Điện Biên Phủ, Bãi cọc Bạch Đằng, hay Hệ thống chiến hào Vĩnh Mốc.

5. Chi phí sản xuất hàng loạt cho một trường học là bao nhiêu?
Nếu tự tổ chức cho học sinh làm trong các tiết thực hành STEM/Ngoại khóa theo nhóm, chi phí chỉ dao động từ 100.000 - 150.000 VNĐ cho mỗi mô hình hoàn chỉnh.


Kết luận

Khóa luận tốt nghiệp "Thiết kế và sử dụng mô hình trong dạy học Lịch sử" đã giải quyết triệt để rào cản trừu tượng hóa trong giáo dục lịch sử phổ thông. Bằng việc kết hợp nhuần nhuyễn giữa phương pháp trực quan truyền thống, lý thuyết giải quyết vấn đề sáng tạo TRIZ và công nghệ số hóa QR Code, đề tài đã kiến tạo một giải pháp sư phạm chi phí thấp nhưng mang lại hiệu năng giáo dục vượt trội.

Kết quả thực nghiệm tại Trường THCS Nguyễn Phong Sắc là minh chứng xác thực cho tính khả thi và khả năng nâng cao chất lượng dạy học của mô hình. Đây không chỉ là một đồ dùng dạy học đơn thuần mà là một công cụ sư phạm tích cực, giúp khơi dậy niềm đam mê tìm hiểu cội nguồn dân tộc và trang bị kỹ năng thế kỷ 21 cho học sinh. Các thầy cô giáo và nhà trường có thể ứng dụng ngay quy trình này để tự thiết kế những giáo cụ trực quan sinh động cho các bài học lịch sử địa phương và lịch sử dân tộc.
