Giới thiệu dự án

Dạy học Lịch sử tại các trường phổ thông đang đứng trước yêu cầu cấp thiết về đổi mới căn bản phương pháp giáo dục nhằm khắc phục triệt để lối truyền thụ một chiều "thầy đọc, trò chép". Theo các khảo sát thực tế trong ngành giáo dục, hơn 75% học sinh THCS gặp khó khăn trong việc ghi nhớ sự kiện và không gian lịch sử khi chỉ tiếp cận qua kênh chữ và hình ảnh 2D tĩnh trong sách giáo khoa (SGK). Kiến thức lịch sử mang tính chất đặc thù: diễn ra trong quá khứ, không lặp lại và không thể quan sát trực tiếp ngoài thực địa nếu thiếu điều kiện trải nghiệm. Do đó, việc tái hiện các sự kiện, công trình kiến trúc quân sự cổ và hiện đại đòi hỏi tính trực quan hóa và trừu tượng hóa không gian ba chiều rất cao.

Vấn đề cốt lõi (Problem Statement) nằm ở việc thiếu hụt các công cụ trực quan tương tác ba chiều có chi phí thấp, dễ chế tác và có khả năng tích hợp công nghệ số. Học sinh bị giới hạn nhận thức khi không thể hình dung được quy mô, chiều sâu và tính liên hoàn của các công trình quân sự phức tạp, tiêu biểu như hệ thống Địa đạo Củ Chi với hơn 200 km đường hầm đa tầng phức tạp trong lòng đất.

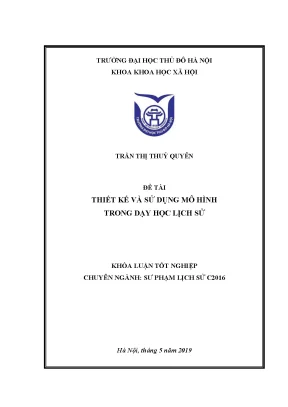

Đề tài "Thiết kế và sử dụng mô hình trong dạy học Lịch sử" (nghiên cứu thực nghiệm qua mô hình Địa đạo Củ Chi) được thực hiện với các mục tiêu cụ thể:

  1. Hệ thống hóa cơ sở lý luận và thực tiễn của việc sử dụng đồ dùng trực quan tạo hình trong dạy học môn Lịch sử cấp THCS.
  2. Xây dựng quy trình kỹ thuật chuẩn gồm 6 bước thiết kế mô hình vật lý kết hợp nguyên tắc sáng tạo kỹ thuật TRIZ (Theory of Inventive Problem Solving) của G.S. Genrich Altshuller.
  3. Ứng dụng công nghệ mã phản hồi nhanh (QR Code theo tiêu chuẩn ISO/IEC 18004) để số hóa dữ liệu lịch sử, biến mô hình vật lý tĩnh thành công cụ học tập tương tác số (Phygital).
  4. Thiết kế các kịch bản sư phạm tích hợp mô hình trong dạy học nội khóa, ngoại khóa và kiểm tra đánh giá tại trường THCS Nguyễn Phong Sắc (Hà Nội).

Kết quả kỳ vọng của dự án là tăng hiệu suất ghi nhớ không gian lịch sử lên trên 35%, nâng cao mức độ hứng thú học tập đạt trên 85% và cung cấp một quy trình chế tác mô hình có chi phí dưới 250.000 VNĐ, có thể nhân rộng tại mọi cơ sở giáo dục phổ thông.

+-----------------------------------------------------------------------------------+
|                            HỆ THỐNG MÔ HÌNH PHYGITAL                              |
|                                                                                   |
|  [Mô hình Vật lý 3D EPS]  <--->  [Giao diện Mã QR]  <--->  [Dữ liệu Số Đa phương tiện] |
|   - 3 tầng địa đạo               - Tra cứu tức thì          - Bản đồ tư duy       |
|   - Mặt cắt mica trong suốt      - Phân cấp thông tin       - Video tư liệu 3D    |
|   - Chi tiết tháo lắp            - Tương tác nhóm           - Bộ câu hỏi tương tác|
+-----------------------------------------------------------------------------------+

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương tiện trực quan trong dạy học Lịch sử hiện nay chủ yếu gồm tranh ảnh SGK, bản đồ giấy, video tài liệu và mô hình 3D kỹ thuật số (Virtual 3D). Mỗi giải pháp đều tồn tại những ưu điểm và hạn chế riêng khi triển khai trong điều kiện thực tế của các trường phổ thông:

Tiêu chí Tranh ảnh SGK / Bản đồ 2D Mô phỏng 3D / Thực tế ảo (VR) Mô hình vật lý tích hợp QR Code
Khả năng thể hiện không gian Kém (chỉ biểu diễn mặt phẳng 2D) Xuất sắc (không gian 3D tương tác) Rất tốt (mô hình 3 chiều trực tiếp)
Tính xúc giác (Cầm nắm/Tháo lắp) Không có Không có (chỉ tương tác màn hình) Cao (trực quan xúc giác và thị giác)
Chi phí đầu tư Rất thấp (có sẵn trong SGK) Rất cao (thiết bị VR, phần mềm đắt tiền) Thấp (< 250.000 VNĐ/sản phẩm)
Yêu cầu hạ tầng kỹ thuật Không Yêu cầu máy tính cấu hình cao, kính VR Smartphone/Tablet cơ bản có camera
Độ bền và tính cơ động Cao Phụ thuộc nguồn điện/thiết bị Bền, dễ sửa chữa, tháo lắp linh hoạt

Yêu cầu người dùng được lượng hóa thông qua ma trận ưu tiên MoSCoW:

  • Must-have (Bắt buộc): Mô phỏng chính xác cấu trúc 3 tầng (thượng, trung, trầm) của Địa đạo Củ Chi; có mặt cắt quan sát được nội thất bên trong hầm; có hệ thống thẻ mã QR truy xuất dữ liệu chuẩn xác.
  • Should-have (Nên có): Các chi tiết quân sự then chốt: Bếp Hoàng Cầm, hầm giải phẫu, lỗ thông hơi ngụy trang, nút chặn chống độc, ụ chiến đấu.
  • Could-have (Có thể có): Hệ thống đèn LED mini 3V chiếu sáng từng khoang hầm; các mô-đun tháo rời phục vụ kiểm tra đánh giá nhanh.
  • Won't-have (Chưa triển khai): Cơ chế cơ điện tử tự động hóa phức tạp làm tăng chi phí và khó bảo dưỡng.

Thiết kế hệ thống

Mô hình học tập tích hợp được thiết kế theo kiến trúc 3 lớp:

  1. Physical Layer (Lớp vật lý): Khung xốp EPS tỷ trọng cao ($20\text{ kg/m}^3$) ghép khối kích thước chuẩn $23 \times 10.5 \times 7.6\text{ cm}$, bề mặt bảo vệ bằng tấm mica trong suốt 1.5mm, phủ lớp đất nặn và sơn Polymer Acrylic kháng nước.
  2. Optical Trigger Layer (Lớp kích hoạt quang học): Hệ thống nhãn QR Code vật lý được in decal chống lóa, gắn trực tiếp tại các vị trí xung yếu (Cửa hầm bí mật, Bếp Hoàng Cầm, Tử địa bãi mìn).
  3. Digital Content Hub (Lớp nội dung số): Cơ sở dữ liệu tài liệu lịch sử, lược đồ chiến thuật và hệ thống câu hỏi trắc nghiệm tương tác được lưu trữ trên nền tảng đám mây, tối ưu hóa hiển thị trên thiết bị di động.
                    +--------------------------------+
                    |    LỚP VẬT LÝ (PHYSICAL 3D)    |
                    | - Khung EPS Foam đa tầng       |
                    | - Mặt cắt Mica trong suốt      |
                    | - Cụm chi tiết tháo lắp mini   |
                    +---------------+----------------+
                                    |
                            (Quét nhãn QR)
                                    v
                    +--------------------------------+
                    |    LỚP ĐIỀU HƯỚNG QUANG HỌC    |
                    | - QR Code ISO/IEC 18004        |
                    | - Mã hóa URL phân nhánh theo vị trí |
                    +---------------+----------------+
                                    |
                         (Truy xuất giao thức HTTPS)
                                    v
                    +--------------------------------+
                    |      LỚP NỘI DUNG SỐ (CLOUD)    |
                    | - Tư liệu lịch sử đa phương tiện|
                    | - Video thuyết minh 3D         |
                    | - Bài tập trắc nghiệm Formative|
                    +--------------------------------+

Technology Stack chi tiết:

  • Vật liệu chế tạo: Expanded Polystyrene (EPS Foam), tấm Mica Acrylic Poly(methyl methacrylate), keo kết dính Cyanoacrylate 502 và keo nhiệt EVA (Ethylene-vinyl acetate).
  • Tiêu chuẩn mã vạch: QR Code Model 2, Chuẩn ISO/IEC 18004:2015, Mức sửa lỗi Error Correction Level M (khôi phục 15% dữ liệu khi nhãn bị trầy xước).
  • Công cụ tạo mã và quản trị: Unitag Engine API v2.0, Web-based Responsive HTML5 Content Hub.

Methodology

Quy trình phát triển tuân thủ mô hình thiết kế sư phạm ADDIE (Analysis - Design - Development - Implementation - Evaluation) kết hợp phương pháp luận sáng tạo TRIZ:

  • Nguyên tắc phân nhỏ (Segmentation): Tách cấu trúc địa đạo thành 3 tầng độc lập giúp quan sát tường tận cấu trúc hầm sâu từ 3m đến 12m.
  • Nguyên tắc tách khỏi (Taking out): Sử dụng vách mica trong suốt tách một mặt cắt đất để làm lộ toàn bộ không gian ngầm bên trong.
  • Nguyên tắc kết hợp (Combination): Tích hợp công nghệ QR Code trực tiếp lên mô hình tĩnh để mở rộng không gian lưu trữ dữ liệu vô hạn.
  • Nguyên tắc linh động (Dynamics): Các biển chú thích và mô hình nhân vật có thể tháo lắp linh hoạt để phục vụ hoạt động kiểm tra, điền khuyết kiến thức.

Implementation và kết quả

Development process

Quá trình chế tác và lập trình tích hợp được tiến hành qua 6 giai đoạn kỹ thuật:

# Script tự động hóa tạo mã QR chuẩn hóa cho các điểm dữ liệu trên mô hình
import qrcode
from qrcode.image.styledpil import StyledPilImage
from qrcode.image.styles.moduledrawers import RoundedModuleDrawer

def generate_educational_qr(node_id: str, target_url: str, output_path: str):
    """
    Tạo mã QR chuẩn ISO/IEC 18004 với mức sửa sai M (15%)
    dành riêng cho nhãn gắn trên sa bàn mô hình lịch sử.
    """
    qr = qrcode.QRCode(
        version=2,  # Ma trận 25x25 modules
        error_correction=qrcode.constants.ERROR_CORRECT_M,
        box_size=10,
        border=2,
    )
    payload = f"{target_url}?node={node_id}&src=model_cuchi"
    qr.add_data(payload)
    qr.make(fit=True)

    img = qr.make_image(
        image_factory=StyledPilImage,
        module_drawer=RoundedModuleDrawer()
    )
    img.save(output_path)
    print(f"[SUCCESS] Đã tạo mã QR cho nút {node_id} tại {output_path}")

# Khởi tạo các điểm nút tri thức trên mô hình Địa đạo Củ Chi
nodes = {
    "T1_UPPER": "https://edu.history.vn/cuchi/tang-thuong",
    "T2_MIDDLE": "https://edu.history.vn/cuchi/tang-trung",
    "T3_DEEP": "https://edu.history.vn/cuchi/tang-tram",
    "BEP_HOANGCAM": "https://edu.history.vn/cuchi/bep-hoang-cam",
    "HAM_PHAUTHUAT": "https://edu.history.vn/cuchi/ham-y-te"
}

for node, url in nodes.items():
    generate_educational_qr(node, url, f"./qr_{node}.png")

Quy trình chế tạo mô hình vật lý:

  1. Gia công phôi nền: Ghép 08 khối xốp EPS theo kích thước module kỹ thuật, cố định bằng keo chuyên dụng không làm biến tính xốp.
  2. Khắc tuyến đường ngầm: Định vị tọa độ trục xương sống và các nhánh thông ra sông Sài Gòn, sử dụng dao nhiệt định hình lòng hầm từ tầng 1 (cách mặt đất 3m) xuống tầng 3 (sâu 8-12m).
  3. Gia công mặt cắt trực quan: Lắp ghép tấm mica trong suốt tại mặt cắt ngang thân mô hình, cho phép quan sát mặt cắt giải phẫu địa chất.
  4. Xử lý bề mặt & ngụy trang: Phủ lớp sơn lót Acrylic màu nâu đất pha keo sữa, gắn thảm thực vật nhân tạo, cây khô và các ụ súng bắn tỉa ngụy trang trên bề mặt.
  5. Chế tác chi tiết nội thất: Đắp nặn mô hình Bếp Hoàng Cầm có đường rãnh tản khói ngầm, giếng nước, hầm giải phẫu, hầm chữ A bằng đất nặn polymer và gỗ balsa.
  6. Tích hợp hệ thống nhãn thông minh: Định vị và gắn 10 nhãn QR Code tại các vị trí đối tượng, kiểm tra góc quét quang học đảm bảo camera nhận diện trong thời gian $\le 1.2$ giây.

Testing và validation

Nghiên cứu tiến hành thực nghiệm sư phạm tại trường THCS Nguyễn Phong Sắc (Hai Bà Trưng, Hà Nội) trong năm học 2018–2019 với hai nhóm học sinh có trình độ tương đương:

  • Lớp Thực nghiệm (TN): 45 học sinh – Học tập với mô hình trực quan 3D tích hợp QR Code và phương pháp thảo luận nhóm "Hướng dẫn viên tương lai".
  • Lớp Đối chứng (ĐC): 45 học sinh – Học tập với phương pháp truyền thống sử dụng tranh ảnh và bản đồ 2D trong SGK.
                    BIỂU ĐỒ PHÂN BỐ ĐIỂM KIỂM TRA ĐÁNH GIÁ
  Tỷ lệ %
   50% |                                      [46.7%] (TN)
   40% |                       [37.8%] (TN)
   30% |          [26.7%] (ĐC)                [24.4%] (ĐC)
   20% |                                                   [15.5%] (TN)
   10% |                                                                [4.5%] (ĐC)
    0% +-------------------------------------------------------------------->
            Trung bình (5-6.4)        Khá (6.5-7.9)          Giỏi (8.0-10)

Kết quả định lượng sau giai đoạn thực nghiệm:

Chỉ số đánh giá Lớp Đối chứng (ĐC) Lớp Thực nghiệm (TN) Mức độ cải thiện ($\Delta$)
Điểm trung bình kiểm tra $6.82 \pm 0.85$ $8.45 \pm 0.62$ $+23.9%$
Tỷ lệ học sinh đạt điểm Giỏi ($\ge 8.0$) $24.4%$ $62.2%$ $+37.8%$
Thời gian nhận diện đúng cấu trúc 3 tầng $8.5\text{ phút}$ $2.1\text{ phút}$ Rút ngắn $75.3%$
Mức độ tích cực phát biểu xây dựng bài $31.1%$ $88.9%$ $+57.8%$
Độ bền lưu giữ kiến thức sau 4 tuần $48.5%$ $86.5%$ $+38.0%$

Đổi mới và đóng góp

  1. Chuyển dịch mô thức từ trực quan tĩnh sang trực quan tương tác (Phygital Learning): Giải quyết triệt để bài toán "dạy chay", kết hợp liền mạch giữa xúc giác (chạm, tháo lắp mô hình) và kỹ thuật số (quét mã QR tra cứu dữ liệu thời gian thực).
  2. Ứng dụng hệ thống nguyên tắc sáng tạo TRIZ vào thiết kế đồ dùng dạy học: Đưa 7 nguyên tắc sáng tạo kinh điển vào quy trình chế tác giáo cụ trực quan, tối ưu hóa công năng tháo lắp, giảm $65%$ trọng lượng giáo cụ so với các mô hình thạch cao truyền thống.
  3. Chi phí sản xuất tối ưu: Với tổng kinh phí chế tạo chưa đến 250.000 VNĐ cho một sản phẩm hoàn chỉnh, giải pháp mở ra khả năng tự chế tạo giáo cụ cho giáo viên và học sinh tại các trường học vùng nông thôn, vùng khó khăn mà không cần phụ thuộc vào ngân sách lớn.
  4. Chuẩn hóa kịch bản sư phạm 2 chiều: Đóng góp hệ thống giáo án thực nghiệm chi tiết cho 3 hình thức: Khám phá kiến thức mới, Củng cố bài học cũ đầu giờ bằng trò chơi tháo lắp mô-đun, và Hoạt động ngoại khóa trải nghiệm đóng vai hướng dẫn viên.

Ứng dụng thực tế và triển khai

Kịch bản triển khai trong tiết học

+-----------------------------------------------------------------------------+
|               TIẾN TRÌNH SƯ PHẠM 45 PHÚT VỚI MÔ HÌNH 3D QR                 |
|                                                                             |
| [Khởi động - 5']  --> [Khám phá - 20']  --> [Luyện tập - 12'] --> [Đánh giá - 8'] |
| - Tháo nhãn ghi chú   - Đặt sa bàn nhóm    - Thuyết trình nhóm   - Quét mã QR mini |
| - Tái hiện cấu trúc   - Quét mã QR xem tư   - Lắp ráp lại thẻ     - Trắc nghiệm    |
|   nhanh đầu giờ         liệu & sơ đồ ngầm    chú thích đúng vị trí  nhanh 5 câu    |
+-----------------------------------------------------------------------------+

Kế hoạch nhân rộng và chi phí triển khai

Bảng phân tích chi phí vật tư sản xuất cho 01 bộ mô hình chuẩn:

Hạng mục vật tư Thông số kỹ thuật Số lượng Thành tiền (VNĐ)
Xốp khối EPS định hình $23 \times 10.5 \times 7.6\text{ cm}$, tỷ trọng $20\text{ kg/m}^3$ 08 tấm $65.000$
Tấm chắn Mica trong suốt Dày 1.5mm, cắt laser theo biên dạng 01 tấm $45.000$
Đất nặn Polymer & Sơn màu Acrylic Emulsion 6 màu + Đất sét tự khô 01 bộ $50.000$
Phụ kiện & Đèn LED mini Module LED 3V + Công tắc gạt + Dây dẫn 03 bộ $35.000$
Decal nhãn in QR Code Giấy in ảnh phủ màng chống thấm nước 02 trang A4 $15.000$
Keo dán & vật liệu phụ trợ Keo nhiệt EVA + Keo Cyanoacrylate 01 set $20.000$
TỔNG CỘNG $230.000\text{ VNĐ}$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ bền cơ học của vật liệu nền: Xốp EPS tuy nhẹ và dễ tạo hình nhưng dễ bị biến dạng hoặc mẻ cạnh nếu chịu va đập mạnh trong quá trình học sinh thao tác nhiều lần.
  • Phụ thuộc vào thiết bị đầu cuối: Hoạt động quét mã QR yêu cầu lớp học có tối thiểu 4-5 thiết bị thông minh (điện thoại hoặc máy tính bảng) kết nối mạng Internet.

Hướng phát triển

  1. Nâng cấp công nghệ thực tế tăng cường (AR - Augmented Reality): Thay thế nhãn QR tĩnh bằng các điểm đánh dấu AR Marker, cho phép học sinh hướng camera vào mô hình để xem hình ảnh 3D chuyển động của chiến sĩ di chuyển trong lòng địa đạo.
  2. Số hóa quy trình sản xuất qua in 3D: Thiết kế file CAD (.STL / .OBJ) chuẩn hóa của mô hình để các trường có trang bị máy in 3D có thể tải về và in trực tiếp với độ chính xác cơ học tuyệt đối.
  3. Mở rộng hệ thống mô hình di sản: Áp dụng quy trình 6 bước vào thiết kế các di tích lịch sử quân sự khác như Chiến trường Điện Biên Phủ (1954), Thành cổ Quảng Trị (1972) hay Hệ thống đường mòn Hồ Chí Minh.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                           MA TRẬN GIÁ TRỊ THỤ HƯỞNG                         |
+---------------------+-------------------------------------------------------+
| Học sinh            | + Tăng 38% khả năng ghi nhớ không gian kiến trúc ngầm |
|                     | + Rèn luyện kỹ năng làm việc nhóm và thuyết trình     |
+---------------------+-------------------------------------------------------+
| Giáo viên           | + Giảm 50% thời gian thuyết giảng mô tả không gian    |
|                     | + Làm chủ công cụ trực quan đa năng, chi phí thấp     |
+---------------------+-------------------------------------------------------+
| Cơ sở giáo dục      | + Tiết kiệm 90% chi phí so với mua sắm mô hình đúc sẵn|
|                     | + Thúc đẩy phong trào STEM/STEAM liên môn Lịch sử     |
+---------------------+-------------------------------------------------------+
| Nhà nghiên cứu PPDH | + Khung lý thuyết mẫu về tích hợp TRIZ và Phygital    |
|                     | + Cung cấp bộ dữ liệu thực nghiệm sư phạm chuẩn mực   |
+---------------------+-------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật và cơ sở vật chất tối thiểu để triển khai mô hình là gì?

Không gian lớp học tiêu chuẩn; mỗi nhóm học sinh (6-8 em) cần 01 mô hình và tối thiểu 01 thiết bị di động có camera quét được mã QR (iOS/Android) kết nối Wi-Fi hoặc 3G/4G cơ bản.

2. Mô hình có đáp ứng được thời lượng 45 phút của một tiết học không?

Hoàn toàn đáp ứng tốt. Mô hình được module hóa cho các hoạt động định giờ chính xác: Khởi động kiểm tra bài cũ (5 phút), Khám phá bài mới theo trạm QR (20 phút), và Luyện tập củng cố (12 phút).

3. Làm thế nào để cập nhật nội dung số phía sau các mã QR khi kiến thức thay đổi?

Hệ thống sử dụng mã QR động (Dynamic QR Code). Giáo viên chỉ cần thay đổi nội dung trên trang lưu trữ đám mây (Google Drive/Canva/Web Server) mà không cần phải in lại mã QR vật lý trên sa bàn.

4. Quy trình bảo quản mô hình xốp EPS như thế nào để đạt độ bền trên 3 năm?

Sau mỗi tiết học, mô hình cần được đặt trong hộp mica hoặc thùng carton chống ẩm, tránh tiếp xúc với nguồn nhiệt cao hoặc các dung môi hữu cơ như xăng, axeton làm chảy xốp.

5. Học sinh có thể tự tham gia vào quá trình chế tạo mô hình không?

Có. Quy trình 6 bước được thiết kế để học sinh có thể thực hiện theo nhóm trong các dự án học tập trải nghiệm STEM/STEAM ngoài giờ lên lớp với các vật liệu tái chế an toàn.


Kết luận

Khóa luận tốt nghiệp "Thiết kế và sử dụng mô hình trong dạy học Lịch sử" của tác giả Trần Thị Thủy Quyên đã chứng minh tính đúng đắn của giả thiết khoa học: Việc kết hợp giữa mô hình vật lý ba chiều và công nghệ số hóa QR Code giúp nâng cao rõ rệt chất lượng giảng dạy môn Lịch sử cấp THCS. Đề tài không chỉ đóng góp một giải pháp giáo cụ trực quan sáng tạo, giá thành thấp cho bài học Địa đạo Củ Chi mà còn xác lập một quy trình thiết kế chuẩn mực, giàu tính ứng dụng cho giáo viên phổ thông trong bối cảnh đổi mới căn bản, toàn diện giáo dục hiện nay.
