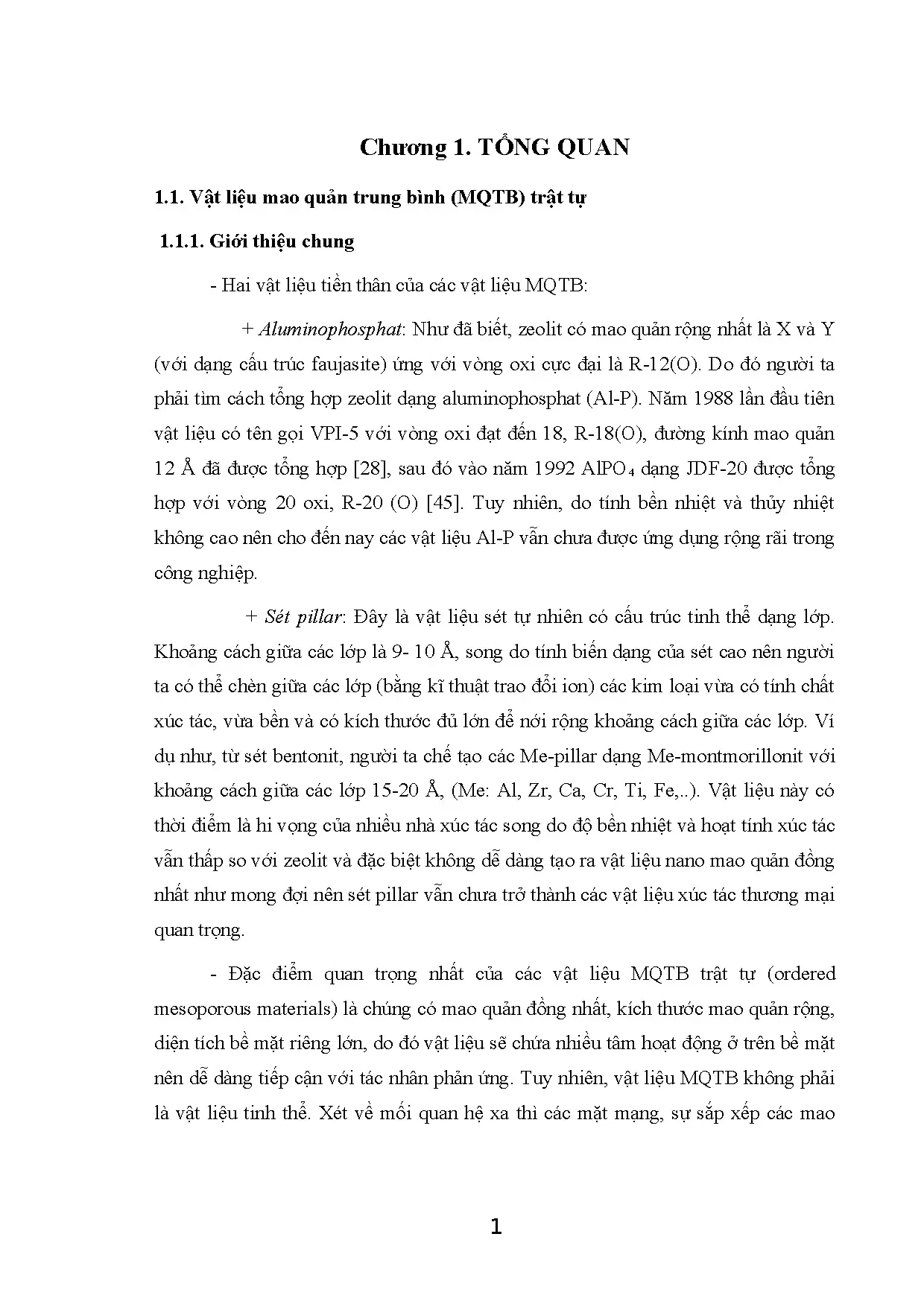

Vật liệu mao quản trung bình (MQTB) trật tự 1. Giới thiệu chung - Hai vật liệu tiền thân của các vật liệu MQTB: + Aluminophosphat: Như đã biết, zeolit có mao quản rộng nhất là X và Y (với dạng cấu trúc faujasite) ứng với vòng oxi cực đại là R-12(O). Do đó người ta phải tìm cách tổng hợp zeolit dạng aluminophosphat (Al-P). Năm 1988 lần đầu tiên vật liệu có tên gọi VPI-5 với vòng oxi đạt đến 18, R-18(O), đường kính mao quản 12 Å đã được tổng hợp [28], sau đó vào năm 1992 AlPO 4 dạng JDF-20 được tổng hợp với vòng 20 oxi, R-20 (O) [45].
Tuy nhiên, do tính bền nhiệt và thủy nhiệt không cao nên cho đến nay các vật liệu Al-P vẫn chưa được ứng dụng rộng rãi trong công nghiệp. + Sét pillar: Đây là vật liệu sét tự nhiên có cấu trúc tinh thể dạng lớp. Khoảng cách giữa các lớp là 9- 10 Å, song do tính biến dạng của sét cao nên người ta có thể chèn giữa các lớp (bằng kĩ thuật trao đổi ion) các kim loại vừa có tính chất xúc tác, vừa bền và có kích thước đủ lớn để nới rộng khoảng cách giữa các lớp. Ví dụ như, từ sét bentonit, người ta chế tạo các Me-pillar dạng Me-montmorillonit với khoảng cách giữa các lớp 15-20 Å, (Me: Al, Zr, Ca, Cr, Ti, Fe,.
Vật liệu này có thời điểm là hi vọng của nhiều nhà xúc tác song do độ bền nhiệt và hoạt tính xúc tác vẫn thấp so với zeolit và đặc biệt không dễ dàng tạo ra vật liệu nano mao quản đồng nhất như mong đợi nên sét pillar vẫn chưa trở thành các vật liệu xúc tác thương mại quan trọng. - Đặc điểm quan trọng nhất của các vật liệu MQTB trật tự (ordered mesoporous materials) là chúng có mao quản đồng nhất, kích thước mao quản rộng, diện tích bề mặt riêng lớn, do đó vật liệu sẽ chứa nhiều tâm hoạt động ở trên bề mặt nên dễ dàng tiếp cận với tác nhân phản ứng. Tuy nhiên, vật liệu MQTB không phải là vật liệu tinh thể. Xét về mối quan hệ xa thì các mặt mạng, sự sắp xếp các mao 1 quản,… được phân bố theo quy luật tuần hoàn như trong mạng tinh thể, nhưng nhìn ở góc độ gần thì các phần tử (ion, nguyên tử, nhóm nguyên tử,…) lại liên kết với nhau một cách vô định hình.
Như vậy có thể xem vật liệu MQTB là “giả tinh thể”. - Một câu hỏi đặt ra là tại sao các vật liệu MQTB được tổng hợp không ở dạng tinh thể? Các nhà khoa học cho rằng độ tinh thể của vật liệu luôn luôn có mối quan hệ với mật độ mạng (số nguyên tử trong một nm 3: Framework Density, FD). Năm 1989, Brunner và Meier nhận thấy rằng các cấu trúc tinh thể chứa nguyên tử T (nguyên tử trong cấu trúc tứ diện-tetragonal) đều phải tuân theo một quy tắc nghiêm ngặt giữa FD và kích thước vòng T (vòng O) cực tiểu (MINR: Minimum ring) [7]. Thực vậy, các oxit tinh thể với cấu trúc MINR= 4 và ứng với khoảng trống cực đại trong vật liệu (void fraction)~ 0.
Các vật liệu MQTB vi phạm quy luật đó nghĩa là khoảng trống > 0.5 và FD nhỏ nên vật liệu MQTB trật tự không thể là vật liệu tinh thể. Muốn trở thành vật liệu tinh thể người ta tìm cách gia tăng FD của mạng và làm giảm bớt độ rỗng nghĩa là mạng của nó phải được cấu tạo đặc hơn, có khả năng tạo ra các đơn vị cấu trúc thứ cấp SBU (Secondary Building Unit) dạng vòng 3(T) hoặc 3(O). Giới thiệu một số vật liệu mao quản trung bình trật tự - Vật liệu với cấu trúc lục lăng (MCM-41) Năm 1992, các nhà nghiên cứu của công ty dầu mỏ Mobil lần đầu tiên đã sử dụng chất tạo cấu trúc tinh thể lỏng để tổng hợp một họ rây phân tử mới MQTB. MCM-41 là một trong những loại vật liệu được nghiên cứu nhiều nhất.
Chúng là vật liệu mao quản hình trụ có đường kính từ 1. Nhóm không gian của MCM-41 là P6mm (hình 1.1a), thành mao quản là vô định hình và tương đối mỏng (0. Sự phân bố kích thước lỗ là rất hẹp chỉ ra sự trật tự cao của cấu trúc. Do mao quản chỉ bao gồm MQTB mà không có vi mao quản bên trong thành nên dẫn đến sự khuếch tán một chiều qua kênh mao quản.
Chúng có diện tích bề mặt riêng lớn đến khoảng 1000-1200 m2/g. Hạn chế quan trọng nhất của vật liệu này là độ bền thủy nhiệt chưa cao do thành khá mỏng và vô định hình [61].1a: Mô hình mao quản Hình 1.1b: Sự kết nối các kênh mao quản sắp xếp theo dạng lục lăng sơ cấp qua mao quản thứ cấp của SBA-15 Vật liệu với cấu trúc lập phương + KIT-5: là silica MQTB với tính chất tương tự như SBA-16. MQTB là trật tự với dạng cấu trúc lập phương tâm mặt Fm3m. Giống như SBA-16, KIT-5 có thể được tổng hợp trong hệ bậc 3 gồm nước, butanol và chất hoạt động bề mặt F127.
Khác với SBA-16, trong trường hợp này mỗi MQTB trong KIT-5 chỉ được liên kết thống kê với một MQTB khác và sắp xếp theo kiểu cấu trúc tâm mặt. + MCM-48 và KIT-6: là 2 vật liệu đều có cấu trúc 3-D thuộc nhóm không gian Ia3d. Đặc trưng nhất về cấu trúc của loại vật liệu này là kiến trúc theo kiểu vòng xoáy (hình 1. MCM-48 được tổng hợp theo cách tương tự như MCM- 41 dưới điều kiện kiềm với chất hoạt động bề mặt genimi.
Độ dày thành mao quản của MCM-48 là khoảng 0. Kích thước mao quản cũng tương tự như MCM- 41. KIT-6 có thể được tổng hợp sử dụng pha meso bậc 3 là H 2O, BuOH và P123. Độ dày thành mao quản và chiều mao quản tương tự như SBA-15 [56].
Vật liệu họ SBA ( Santa Barbara) a. Khái quát Năm 1998, Zhao và các cộng sự [92] đã tổng hợp được họ vật liệu mới, kí hiệu là SBA-n, có cấu trúc lục lăng 2-D và 3-D (SBA-2, 3, 12, 15) hoặc lập phương (SBA-1, 6, 16), trong đó nổi bật nhất là SBA-15 và SBA-16. 3 Hai vật liệu này được tổng hợp khi sử dụng chất tạo cấu trúc (template) hay tác nhân định hướng cấu trúc ( SDA: struture-directing agent) là các chất hoạt động bề mặt copolime 3 khối Pluronic (P123: m = 20, n=70; F127: m=106, n=70): SBA-15 là vật liệu MQTB ở dạng lục lăng (hình 1.1a) cùng nhóm không gian P6mm với MCM-41 nhưng được tổng hợp trong môi trường axit (khác với MCM-41 trong môi trường kiềm) và sử dụng chất hoạt động bề mặt không ion. Tuy nhiên, do tính chất của chất hoạt động bề mặt loại Pluronic, vật liệu SBA-15 so với vật liệu MCM-41 có sự khác nhau quan trọng về mao quản và tính chất hấp phụ.
Trong cách tổng hợp thông thường, SBA-15 có thành mao quản dày hơn nhưng vẫn là vô định hình. Diện tích bề mặt BET của SBA-15 thường thấp hơn MCM-41 và do thành mao quản dầy nên chúng có độ bền thủy nhiệt lớn hơn. Cũng do loại chất hoạt động bề mặt Pluronic, SBA-15 có mao quản thứ cấp bên trong thành, bao gồm vi mao quản và mao quản trung bình nhỏ hơn. Kênh mao quản chính song song của SBA-15 được kết nối với nhau qua các vi lỗ và mao quản trung bình nhỏ hơn trong thành mao quản [25] (hình 1.2: Mô hình cấu Hình 1.3 : Sự kết nối kênh MQ sơ cấp qua trúc vòng xoáy của KIT-6 8 kênh MQTB nhỏ hơn của SBA-16 SBA-16 là silica MQTB với kích thước mao quản 5-15 nm dạng lồng sắp xếp trong dạng lập phương tâm khối 3 chiều thuộc nhóm không gian Im3m.
Giống 4 như SBA-15, nó được tổng hợp ở điều kiện axit, sử dụng chất hoạt động bề mặt không ion Pluronic và do đó cũng tạo ra mao quản phụ trong thành. Cấu trúc của SBA-16 đã được nghiên cứu, trong đó mỗi MQTB được kết nối với 8 MQTB bên cạnh (hình 1. Tám MQTB thứ cấp này (còn gọi là cửa sổ mao quản) nhỏ hơn MQTB sơ cấp (còn gọi là hốc, nằm ở tâm hình lập phương). Đây cũng là điều làm cho vật liệu này có tính chất lí thú, ví dụ như trong tổng hợp phức chất: cửa sổ mao quản nhỏ đủ khoảng trống cho phối tử B và ion kim loại A chui vào trong hốc và xảy ra phản ứng trong đó; hốc rộng phù hợp cho phức kim loại với kích thước phân tử lớn hình thành bên trong, nhưng cửa sổ lại nhỏ hơn kích thước phân tử phức nên phức chất C hình thành được giữ trong hốc mà không bị mất ra ngoài môi trường (hình 1.4: Sự hình thành phức kim loại trong hốc của SBA-16 Người ta đã ứng dụng phức chất C (Co(II)Salen) làm xúc tác trong quá trình mở vòng epoxit sau khi phức C được oxi hóa thành Co(III)Salen [46]: 5 b.
Sự hình thành SBA Sự hình thành vật liệu SBA-15 và SBA-16 có thể hình dung một cách đơn giản qua các giai đoạn phản ứng như sau: - Chất hoạt động bề mặt F127, P123 hòa tan trong nước hình thành nên pha mixen lần lượt là dạng lập phương tâm khối (hình 1.5a) và lục lăng trong đó phần kị nước PPO nằm ở bên trong còn phần ưa nước PEO ở phía ngoài của mixen. - TEOS thủy phân trong nước hình thành nhóm silanol: -Si-OR + H 2O -Si-OH + ROH - Các nhóm silanol ngưng tụ theo kiểu oxo hóa hoặc ancolxo hóa hình thành nên silica oligome: -Si-OH + HO-Si- -Si-O-Si- + H2O -Si-OR + HO-Si- -Si-O-Si- + ROH - Các silica oligome này tương tác với mixen đã hình thành cấu trúc pha theo kiểu tương tác S+X-I+ (hay SoH+X-I+) (S: surfactant, X: halogen, I: inorganic là silica vô cơ). Trong môi trường axit mạnh pH < 2 silica bị proton hóa mang điện tích dương và tương tác tĩnh điện chủ yếu với phần PEO ưa nước cũng bị proton hóa qua cầu ion halogenua (hình 1.5a: Pha mixen dạng lập Hình 1.5b: Tương tác giữa chất HĐBM và phương tâm khối của F127 silica oligome qua cầu ion halogenua 6 - Tại đây tiếp tục xảy ra quá trình ngưng tụ và tạo thành silica polime. Khi nung ở nhiệt độ cao trong không khí, các chất HĐBM này bị loại bỏ hoàn toàn để lại khung silica (SiO2)n, phần PPO bị loại bỏ để lại khoảng trống (mao quản) bên trong vật liệu.
Cũng lưu ý rằng do thể tích của PEO nhỏ nên nó có khả năng thâm nhập vào bên trong thành mao quản silica và khi nung ở nhiệt độ cao, PEO bị loại bỏ và hình thành nên vi mao quản [63, 65].
