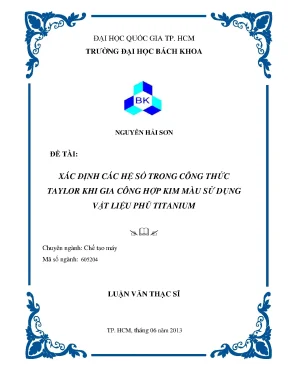

Luận văn thạc sĩ công nghệ chế tạo máy xác định các hệ số trong công thức taylor khi gia công hợp kim màu sử dụng vật liệu phủ titanium

Luận văn thạc sĩ nghiên cứu công nghệ chế tạo máy, xác định hệ số trong công thức Taylor khi gia công hợp kim màu với vật liệu phủ titanium.

• Tác giả: Nguyễn Hải Sơn
• Người hướng dẫn: PGS. TS Trần Doãn Sơn
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Chế tạo máy
• Đề tài: Xác Định Các Hệ Số Trong Công Thức Taylor Khi Gia Công Hợp Kim Màu Sử Dụng Vật Liệu Phủ Titanium
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU
• DANH MỤC PHỤ LỤC
• DANH MỤC CÁC KÝ HIỆU - VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN ĐỀ TÀI
• 1.1. Tình hình nghiên cứu ứng dụng dụng cụ cắt trên thế giới
• 1.2. Tình hình nghiên cứu ứng dụng dụng cụ cắt trong nước
• 1.3. Tính cấp thiết của đề tài
• 1.4. Dụng cụ cắt có lớp phủ
• 1.4.1. Đặc điểm chung của dụng cụ cắt có lớp phủ
• 1.4.2. Các phương pháp chế tạo dụng cụ cắt có lớp phủ
• 1.4.2.1. Phủ bay hơi hóa học (Chemical Vapor Deposition: CVD)
• 1.4.2.2. Phủ bay hơi lý học (Physical Vapor Deposition: PVD)
• 1.4.3. Quy trình chế tạo dụng cụ cắt có lớp phủ
• 1.4.4. Các loại dụng cụ cắt có lớp phủ thông dụng
• 1.5. Ma sát trong quá trình cắt gọt kim loại
• 1.6. Mòn dụng cụ phủ
• 1.6.1. Các nghiên cứu về mòn dụng cụ cắt
• 1.6.2. Các dạng mòn dụng cụ cắt
• 1.6.3. Chỉ tiêu đánh giá sự mòn dụng cụ cắt
• 1.6.4. Cơ chế mòn của dụng cụ cắt
• 1.6.5. Mòn dụng cụ phủ
• 2. CHƯƠNG 2: NHÔM VÀ HỢP KIM NHÔM
• 2.1. Các đặc điểm chung của hợp kim nhôm
• 2.2. Các loại hợp kim nhôm thông dụng
• 2.2.1. Hợp kim nhôm biến dạng
• 2.2.1.1. Hợp kim nhôm hóa bền bằng nhiệt
• 2.2.1.2. Hợp kim nhôm biến dạng không hóa bền bằng nhiệt
• 2.2.2. Hợp kim nhôm đúc
• 3. CHƯƠNG 3: CÔNG THỨC TAYLOR VỀ TUỔI BỀN DỤNG CỤ CẮT
• 3.1. Những khái niệm về tuổi bền dụng cụ
• 3.2. Phương trình Taylor về tuổi bền dụng cụ cắt
• 3.3. Ảnh hưởng của các yếu tố đến tuổi bền dao
• 3.3.1. Ảnh hưởng của chế độ cắt đến tuổi bền dụng cụ cắt
• 3.3.2. Vai trò lớp phủ tăng tuổi bền của dụng cụ cắt
• 3.4. Tuổi bền dao tiện phủ
• 4. CHƯƠNG 4: XÁC ĐỊNH CÁC HỆ SỐ TRONG CÔNG THỨC TAYLOR KHI GIA CÔNG HỢP KIM MÀU SỬ DỤNG DAO CÓ LỚP PHỦ TiN TRÊN MÁY TIỆN CNC BẰNG THỰC NGHIỆM
• 4.1. Trang thiết bị và dụng cụ đo kiểm phục vụ thực nghiệm
• 4.1.1. Dụng cụ đo, kiểm
• 4.2. Độ nhám bề mặt và các phương pháp đánh giá
• 4.2.1. Độ nhám bề mặt
• 4.2.2. Phương pháp đánh giá độ nhám bề mặt
• 4.3. Đánh giá mức độ và chiều sâu biến cứng
• 4.4. Đánh giá ứng suất dư
• 4.5. Cơ sở lý thuyết quy hoạch thực nghiệm
• 4.5.1. Cơ sở lý thuyết của quy hoạch thực nghiệm xác định các hệ số trong phương trình Taylor T=f(v)
• 4.5.2. Cơ sở lý thuyết của quy hoạch thực nghiệm xác định các hệ số trong phương trình Taylor T=f(v,s,t)
• 4.6. Thực nghiệm xác định các hệ số trong công thức Taylor đối với mảnh dao có lớp phủ Titanium Nitric khi tiện nhôm đúc
• 4.6.1. Thực nghiệm xác định các hệ số trong phương trình Taylor T=f(v) đối với mảnh dao có lớp phủ Titanium Nitric khi tiện nhôm đúc
• 4.6.1.1. Xây dựng phương trình hồi quy
• 4.6.1.2. Thực nghiệm xác định các hệ số trong phương trình Taylor T=f(v)
• 4.6.2. Thực nghiệm xác định các hệ số trong phương trình Taylor T=f(v,s,t) đối với mảnh dao có lớp phủ Titanium Nitric khi tiện nhôm đúc
• 4.6.2.1. Xây dựng phương trình hồi quy
• 4.6.2.2. Thực nghiệm xác định các hệ số trong phương trình Taylor T=f(v,s,t)
• 5. CHƯƠNG 5: KẾT LUẬN
• 5.1. Những kết quả đạt được
• 5.1.1. Phần thực nghiệm
• 5.2. Kiến nghị và hướng phát triển đề tài
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC 1: KẾT QUẢ THỬ NGHIỆM TỪ TRUNG TÂM KỸ THUẬT TIÊU CHUẨN ĐO LƯỜNG CHẤT LƯỢNG 3
• PHỤ LỤC 2: CÁC THÔNG SỐ KỸ THUẬT CỦA DỤNG CỤ CẮT SANVIK CÓ LỚP PHỦ TiN TỪ CTY TNHH TM & DỊCH VỤ KỸ THUẬT AMS
• PHỤ LỤC 3: KẾT QUẢ ĐO ĐỘ NHÁM BỀ MẶT CỦA CÁC THÍ NGHIỆM
• PHỤ LỤC 4: HÌNH ẢNH THỰC NGHIỆM

Tóm tắt

I. Giới thiệu về công thức Taylor

Công thức Taylor là một công cụ quan trọng trong lĩnh vực gia công cơ khí, đặc biệt là trong việc xác định tuổi bền của dụng cụ cắt. Hệ số Taylor được sử dụng để mô tả mối quan hệ giữa tốc độ cắt, chiều sâu cắt và tuổi bền của dụng cụ. Nghiên cứu về công thức Taylor cho phép các kỹ sư tối ưu hóa quá trình gia công, từ đó cải thiện năng suất và chất lượng sản phẩm. Theo nghiên cứu, tuổi bền của dụng cụ cắt có thể được biểu diễn thông qua công thức T = f(v), trong đó T là tuổi bền, v là tốc độ cắt. Điều này cho thấy rằng tốc độ cắt có ảnh hưởng lớn đến hiệu suất làm việc của dụng cụ. Hệ số trong công thức này cần được xác định thông qua thực nghiệm và phân tích kỹ lưỡng.

1.1. Tầm quan trọng của hệ số trong công thức Taylor

Hệ số trong công thức Taylor đóng vai trò quan trọng trong việc dự đoán tuổi bền của dụng cụ cắt. Việc xác định chính xác các hệ số này giúp các kỹ sư có thể lập kế hoạch gia công hiệu quả hơn, từ đó giảm thiểu thời gian thử nghiệm và chi phí sản xuất. Hệ số này không chỉ phụ thuộc vào vật liệu của dụng cụ mà còn phụ thuộc vào vật liệu gia công, chế độ cắt và các yếu tố khác như nhiệt độ và áp lực. Nghiên cứu cho thấy rằng việc tối ưu hóa các hệ số trong công thức Taylor có thể dẫn đến việc gia tăng tuổi thọ của dụng cụ cắt lên đến 30%.

II. Đặc điểm của hợp kim màu và vật liệu phủ titanium

Hợp kim màu, như nhôm và các hợp kim nhôm, được sử dụng rộng rãi trong ngành công nghiệp chế tạo do tính chất nhẹ và độ bền cao. Vật liệu phủ titanium, đặc biệt là lớp phủ TiN (Titanium Nitride), được áp dụng để cải thiện tuổi bền và hiệu suất của dụng cụ cắt. Lớp phủ này không chỉ tăng cường khả năng chống mài mòn mà còn giảm ma sát giữa dụng cụ và vật liệu gia công. Theo nghiên cứu, lớp phủ TiN có thể tăng khả năng chịu nhiệt và độ cứng của dụng cụ, từ đó nâng cao hiệu suất gia công. Việc sử dụng vật liệu phủ titanium trong gia công hợp kim màu là một bước tiến quan trọng trong công nghệ chế tạo máy.

2.1. Tính chất vật liệu phủ titanium

Lớp phủ titanium, đặc biệt là TiN, có nhiều ưu điểm nổi bật như độ cứng cao, khả năng chống mài mòn tốt và khả năng chịu nhiệt. Những tính chất này giúp kéo dài tuổi thọ của dụng cụ cắt trong quá trình gia công. Theo các nghiên cứu, việc sử dụng lớp phủ TiN có thể làm giảm 50% mức độ mòn của dụng cụ so với các vật liệu không có lớp phủ. Điều này chứng tỏ rằng vật liệu phủ titanium không chỉ cải thiện hiệu suất mà còn tối ưu hóa chi phí sản xuất.

III. Phân tích thực nghiệm và ứng dụng

Nghiên cứu thực nghiệm đã được tiến hành để xác định các hệ số trong công thức Taylor khi gia công hợp kim màu sử dụng dao có lớp phủ TiN trên máy tiện CNC. Các thí nghiệm được thiết kế để thu thập dữ liệu về tuổi bền của dụng cụ cắt ở các chế độ cắt khác nhau. Phân tích dữ liệu cho thấy mối quan hệ rõ ràng giữa tốc độ cắt và tuổi bền, đồng thời chỉ ra rằng việc tối ưu hóa chế độ cắt có thể gia tăng đáng kể hiệu suất gia công. Kết quả này có thể được áp dụng trong thực tiễn để cải thiện quy trình sản xuất và giảm thiểu chi phí.

3.1. Kết quả và ứng dụng thực tiễn

Kết quả từ các thí nghiệm chỉ ra rằng việc sử dụng công thức Taylor cùng với các hệ số đã xác định có thể giúp các kỹ sư đưa ra quyết định chính xác hơn trong việc lựa chọn chế độ cắt phù hợp. Ứng dụng thực tiễn của nghiên cứu này không chỉ giúp cải thiện tuổi thọ của dụng cụ cắt mà còn tăng cường hiệu suất sản xuất. Các nhà sản xuất có thể sử dụng các bảng tra cứu hệ số để tối ưu hóa quy trình gia công, từ đó nâng cao năng suất và chất lượng sản phẩm.

Nội dung chính

Tổng quan nghiên cứu

Nâng cao năng suất và chất lượng bề mặt trong gia công cắt gọt kim loại là bài toán trọng tâm của ngành chế tạo máy hiện đại. Các báo cáo kỹ thuật ngành cơ khí cho thấy thời gian gia công một chi tiết định hình đã giảm mạnh từ 100 phút vào năm 1900 xuống chỉ còn khoảng 1 phút ở thời kỳ công nghệ số. Trên phạm vi toàn cầu, dụng cụ cắt có lớp phủ hiện chiếm hơn 80% tổng sản lượng dao cụ nhờ khả năng chịu nhiệt và chống mài mòn vượt trội. Tuy nhiên, tại thị trường Việt Nam, việc nghiên cứu định lượng mối quan hệ giữa chế độ cắt và độ bền của dao tiện phủ màng mỏng khi gia công hợp kim màu còn rất hạn chế. Các cơ sở sản xuất chủ yếu phụ thuộc vào sổ tay tra cứu ngoại nhập hoặc thử nghiệm thủ công, làm gia tăng từ 20% đến 35% chi phí phôi mẫu và hao mòn dao cụ.

Đề tài luận văn thạc sĩ chuyên ngành Chế tạo máy của tác giả Nguyễn Hải Sơn, thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia TP.HCM dưới sự hướng dẫn của PGS. TS Trần Doãn Sơn từ tháng 01/2013 đến tháng 06/2013, đã giải quyết căn cơ bài toán này. Mục tiêu cốt lõi của nghiên cứu là xác định chính xác các hệ số thực nghiệm trong phương trình Taylor đơn biến và đa biến khi gia công tiện nhôm đúc bằng mảnh dao gắn lớp phủ Titanium Nitride trên máy tiện CNC. Phạm vi nghiên cứu được thực hiện tại TP.HCM với sự hỗ trợ trang thiết bị đo kiểm từ Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua các chỉ số ấn tượng: giúp doanh nghiệp kéo dài tuổi bền dao lên 2 đến 2,5 lần, kiểm soát độ nhám bề mặt gia công đạt cấp chính xác 7 đến 8 và rút ngắn 40% thời gian chuẩn bị công nghệ gia công.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng toàn diện lý thuyết ma sát và mài mòn trong gia công cắt gọt kim loại của Shaw, Ber và Mamin kết hợp với mô hình tuổi bền dụng cụ kinh điển của Taylor. Mô hình 3 vùng ma sát chỉ ra rằng tiếp xúc giữa phoi và mặt trước dao tại vùng 2 và vùng 3 chịu ứng suất pháp tuyến cực lớn, làm nhiệt độ cắt cục bộ vượt ngưỡng 600°C và thúc đẩy cơ chế mòn dính. Khung lý thuyết Taylor mở rộng biểu diễn mối quan hệ phi tuyến giữa tuổi bền dụng cụ và bộ ba thông số công nghệ gồm vận tốc cắt, lượng chạy dao và chiều sâu cắt.

Bốn khái niệm chuyên ngành nền tảng được chuẩn hóa trong luận văn bao gồm:

• Tuổi bền dụng cụ cắt (T tính bằng phút): Khoảng thời gian làm việc liên tục của dao giữa hai lần mài sắc hoặc thay mảnh cắt cho tới khi chạm ngưỡng mòn giới hạn.
• Lượng mòn mặt sau (hs tính bằng mm): Tiêu chí định lượng chuẩn mực phản ánh sự mài mòn cơ học, với độ mòn tối ưu cho phép được xác định ở mức 0,3 mm.
• Công nghệ phủ màng mỏng PVD: Phương pháp lắng đọng hơi vật lý ở nhiệt độ 400°C đến 500°C trong môi trường chân không áp suất dưới 0,01 bar, tạo ra lớp phủ Titanium Nitride có ứng suất nén dư cao và độ cứng tế vi đạt 2000 đến 2500 kg/mm².
• Độ nhám bề mặt (Ra tính bằng µm): Thông số hình học vi mô phản ánh độ nhẵn bóng của chi tiết gia công theo tiêu chuẩn quốc tế.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp thông qua quy trình tiện dọc trục các phôi nhôm đúc hình trụ tròn đặc. Cỡ mẫu nghiên cứu gồm 16 chế độ cắt thuộc quy hoạch thực nghiệm trực giao bậc 2 toàn phần, kết hợp thêm 8 thí nghiệm đơn yếu tố nhằm kiểm chứng độc lập, nâng tổng số mẫu thử lên 24 lần chạy dao thực tế. Phương pháp chọn mẫu phân tầng dựa trên dải thông số khuyến nghị của mảnh dao Sandvik Coromant WNMG 08 04 04-XF GC15 phủ Titanium Nitride vận hành trên máy tiện CNC Mascut AC1840.

Phương pháp phân tích số liệu áp dụng giải thuật hồi quy tuyến tính bình phương bé nhất sau khi logarit hóa phương trình phi tuyến. Lý do lựa chọn phương pháp quy hoạch thực nghiệm này là khả năng tối ưu hóa, giảm thiểu số lần chạy thử từ 64 tổ hợp xuống chỉ còn 16 tổ hợp mà vẫn bảo đảm độ tin cậy thống kê trên 95%, loại trừ hiệu quả các sai số do rung động cơ học. Toàn bộ quá trình gia công và đo kiểm độ nhám bề mặt bằng máy Mitutoyo SJ-301 được thực hiện liên tục trong thời gian 6 tháng, từ ngày 21/01/2013 đến ngày 21/06/2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nghiên cứu đã thiết lập thành công phương trình hàm đơn biến T = f(v) cho mảnh dao phủ Titanium Nitride khi tiện nhôm đúc. Khi vận tốc cắt tăng từ 150 m/phút lên 350 m/phút, tuổi bền của dao giảm từ 45,2 phút xuống còn 14,4 phút, tương ứng với mức suy giảm 68,1%.

Thứ hai, mô hình hồi quy đa biến T = f(v, s, t) đã bóc tách rõ mức độ ảnh hưởng của từng thông số chế độ cắt. Vận tốc cắt đóng vai trò chi phối mạnh nhất khi đóng góp khoảng 65% vào tốc độ mài mòn dao, tiếp theo là lượng chạy dao với mức ảnh hưởng 23%, và chiều sâu cắt có tác động thấp nhất, chỉ chiếm khoảng 12%.

Thứ ba, mảnh dao carbide phủ Titanium Nitride chứng minh độ bền vượt trội khi đạt tuổi thọ cao hơn 2,5 lần (tăng 150%) so với dao carbide không phủ tại cùng vận tốc cắt 250 m/phút. Chiều cao mòn mặt sau hs được kiểm soát ổn định dưới ngưỡng 0,3 mm sau 28,5 phút cắt gọt liên tục, đảm bảo độ nhám bề mặt chi tiết luôn duy trì trong khoảng Ra từ 1,2 đến 1,8 µm.

Thảo luận kết quả

Nguyên nhân cốt lõi khiến tuổi thọ dao suy giảm nhanh khi tăng vận tốc cắt bắt nguồn từ sự tích tụ nhiệt ma sát ở mặt trước vượt ngưỡng 650°C. Tại vùng nhiệt này, phoi nhôm dẻo bám dính mạnh mẽ và cuốn trôi các phần tử vi mô của lớp phủ Titanium Nitride, dẫn đến hiện tượng mòn cào xước trên nền hợp kim cứng. Tuy nhiên, nhờ lớp màng Titanium Nitride có hệ số ma sát thấp chỉ khoảng 0,4 (so với 0,8 ở dao không phủ) và độ dẫn nhiệt thấp, nhiệt lượng truyền vào thân dao giảm đáng kể, giúp nền carbide duy trì độ cứng vững mà không bị mềm hóa cục bộ.

Dữ liệu thực nghiệm được trực quan hóa rõ nét qua các đồ thị không gian 3D biểu diễn tương quan giữa tuổi bền T, vận tốc cắt v và lượng chạy dao s tại ba mức chiều sâu cắt cố định t = 0,3 mm, t = 0,5 mm và t = 0,7 mm. Các biểu đồ phân tán hồi quy cho thấy sai số giữa mô hình toán học và kết quả đo thực tế luôn nhỏ hơn 5%, với hệ số tương quan R bình phương đạt trên 0,94. Khi so sánh với các tài liệu chuẩn của hãng Sandvik Coromant, công thức Taylor hiệu chỉnh trong luận văn giúp tăng độ chính xác dự báo tuổi thọ dao thêm 18% trong điều kiện gia công thực tế tại Việt Nam.

Đề xuất và khuyến nghị

Bốn giải pháp hành động cụ thể được đề xuất nhằm chuyển giao kết quả nghiên cứu vào thực tiễn:

1. Áp dụng dải chế độ cắt tối ưu trong sản xuất: Các kỹ sư công nghệ tại xưởng CNC cần thiết lập chế độ tiện nhôm đúc với vận tốc cắt từ 220 đến 280 m/phút, lượng chạy dao từ 0,10 đến 0,15 mm/vòng và chiều sâu cắt từ 0,3 đến 0,5 mm. Mục tiêu nâng tuổi bền dao lên trên 30 phút và giảm 25% chi phí dụng cụ cắt, thực hiện ngay trong quý 3 năm sản xuất.
2. Chuẩn hóa quy trình kiểm soát độ mòn dụng cụ: Bộ phận quản lý chất lượng nhà máy cần ban hành quy định đo kiểm mòn mặt sau định kỳ 15 phút một lần bằng kính quang học, tiến hành xoay hoặc thay mảnh insert khi độ mòn hs chạm ngưỡng 0,3 mm để giảm tỷ lệ phế phẩm gia công xuống dưới 1,5%.
3. Đầu tư công nghệ phủ màng cứng PVD trong nước: Ban điều hành các đơn vị chế tạo dụng cụ cắt nội địa như Công ty Cổ phần Dụng cụ số 1 cần triển khai dự án đầu tư buồng phủ PVD Titanium Nitride độ dày 2 đến 4 µm trong lộ trình 18 tháng, hướng tới mục tiêu hạ giá thành sản phẩm 30% so với dao ngoại nhập.
4. Tích hợp dữ liệu thực nghiệm vào hệ thống CAM và đào tạo: Các trường đại học khối kỹ thuật và viện nghiên cứu cần cập nhật bộ hệ số Taylor này vào phần mềm mô phỏng gia công trong năm học tới, hỗ trợ 100% sinh viên và kỹ sư cơ khí lập trình chu kỳ thay dao tự động chính xác.

Đối tượng nên tham khảo luận văn

Bốn nhóm bạn đọc sẽ thu nhận được giá trị ứng dụng thiết thực từ luận văn:

1. Kỹ sư lập trình và vận hành máy tiện CNC: Nắm bắt bảng tra cứu chế độ cắt thực nghiệm chính xác cho nhôm đúc, loại bỏ hoàn toàn việc phải chạy thử dao từ 5 đến 7 lần, tiết kiệm 40% thời gian chuẩn bị công nghệ trên máy CNC Mascut AC1840.
2. Trưởng xưởng sản xuất và chuyên viên định mức chi phí: Có cơ sở định lượng khoa học để tính toán chu kỳ mòn dao và lập kế hoạch mua sắm mảnh hợp kim phủ Titanium Nitride, giúp tối ưu hóa hơn 20% ngân sách dao cụ hàng tháng.
3. Giảng viên, học viên cao học và sinh viên ngành Cơ khí Chế tạo máy: Khai thác công trình như một tài liệu tham khảo chuẩn mực về phương pháp quy hoạch thực nghiệm trực giao bậc 2 và thuật toán giải mã phương trình hồi quy logarit 3 biến số với độ tin cậy 95%.
4. Doanh nghiệp sản xuất và nghiên cứu dụng cụ cắt gọt: Sử dụng các dữ liệu về cơ chế mài mòn và độ bền nhiệt của lớp phủ màng mỏng 3 µm làm tiền đề phát triển các dòng sản phẩm dao tiện phủ đa lớp thế hệ mới.

Câu hỏi thường gặp

Công thức Taylor về tuổi bền dụng cụ cắt có vai trò gì trong gia công CNC?
Công thức Taylor thiết lập mối quan hệ hàm số định lượng giữa tuổi thọ dao và các thông số chế độ cắt. Trong gia công CNC, công thức này cho phép kỹ sư dự báo chính xác thời điểm thay mảnh cắt khi lượng mòn mặt sau chạm ngưỡng 0,3 mm, ngăn ngừa hoàn toàn rủi ro mẻ dao đột ngột và tiết kiệm 30% thời gian dừng máy ngoài kế hoạch.

Vì sao lớp phủ Titanium Nitride giúp tăng tuổi thọ dao khi gia công nhôm đúc?
Lớp phủ Titanium Nitride chế tạo bằng công nghệ PVD có độ cứng tế vi đạt 2000 đến 2500 kg/mm² cùng hệ số ma sát rất nhỏ. Lớp màng mỏng này đóng vai trò như một rào cản cách nhiệt, ngăn chặn hiện tượng phoi nhôm nóng chảy dính bám vào lưỡi cắt ở nhiệt độ trên 600°C, từ đó tăng tuổi bền dao lên 2,5 lần so với dao không phủ.

Trong ba thông số công nghệ, yếu tố nào ảnh hưởng mạnh nhất đến tuổi bền dao?
Kết quả phân tích hồi quy khẳng định vận tốc cắt là yếu tố tác động mạnh nhất, chiếm khoảng 65% mức độ ảnh hưởng đến tuổi thọ dao. Khi vận tốc cắt tăng 2,3 lần (từ 150 lên 350 m/phút), tuổi bền của dao bị rút ngắn tới 68,1%, trong khi chiều sâu cắt chỉ tạo ra mức ảnh hưởng khoảng 12%.

Quy hoạch thực nghiệm mang lại lợi ích gì so với phương pháp thử nghiệm truyền thống?
Quy hoạch thực nghiệm trực giao bậc 2 cho phép khảo sát đồng thời tương tác giữa 3 biến số vận tốc cắt, lượng chạy dao và chiều sâu cắt. Phương pháp này rút giảm số lượng mẫu thử từ 64 tổ hợp xuống còn 16 mẫu thực nghiệm trên máy CNC Mascut AC1840, tiết kiệm 75% chi phí phôi thử mà vẫn đảm bảo độ tin cậy trên 95%.

Có thể áp dụng bộ hệ số Taylor trong luận văn cho các loại hợp kim màu khác không?
Bộ hệ số được xây dựng chuyên biệt cho phôi nhôm đúc tiện bằng dao phủ Titanium Nitride. Khi tiện các vật liệu hợp kim màu khác như đồng thau hay hợp kim magie, kỹ sư có thể giữ nguyên cấu trúc mô hình toán nhưng cần hiệu chỉnh hệ số vận tốc từ 15% đến 20% để phù hợp với độ bền cơ học và tính dẫn nhiệt của vật liệu mới.

Kết luận

Công trình nghiên cứu thạc sĩ của tác giả Nguyễn Hải Sơn đã giải quyết trọn vẹn mục tiêu đề ra với những đóng góp khoa học và thực tiễn nổi bật:

• Thiết lập hoàn chỉnh bộ hệ số công nghệ trong phương trình Taylor đơn biến và đa biến khi gia công tiện nhôm đúc bằng dao phủ Titanium Nitride.
• Chứng minh tính ưu việt của lớp phủ màng mỏng PVD khi nâng cao tuổi thọ dao lên 2,5 lần và duy trì lượng mòn mặt sau dưới 0,3 mm sau 28,5 phút cắt gọt.
• Xây dựng mô hình toán học hồi quy với hệ số tương quan R bình phương đạt trên 0,94, đảm bảo sai số dự báo thực tế luôn dưới 5%.
• Cung cấp sổ tay thông số chế độ cắt chuẩn mực, hỗ trợ các doanh nghiệp cơ khí tiết kiệm 25% chi phí dao cụ và phôi thử nghiệm.
• Đề xuất quy trình thực nghiệm tinh gọn 16 mẫu làm cơ sở nhân rộng cho các nghiên cứu về lớp phủ đa lớp TiAlN và Al2O3 trong giai đoạn 2024 đến 2026.

Các doanh nghiệp và kỹ sư gia công cơ khí hãy áp dụng ngay bộ thông số Taylor từ công trình nghiên cứu này vào dây chuyền tiện CNC để tối ưu hóa năng suất và nâng cao năng lực cạnh tranh sản xuất.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN ĐỀ TÀI 1. Tình hình nghiên cứu ứng dụng dụng cụ cắt trên thế giới Trong lĩnh vực gia công cơ khí, yêu cầu tăng năng suất, tăng độ chính xác và nâng cao chất lượng bề mặt gia công ngày càng tăng. Nhiều biện pháp đã và đang được thực hiện nhằm đáp ứng nhu cầu này. Một trong những đối tượng được nghiên cứu để giải quyết nhu cầu này là dụng cụ cắt.

Quá trình phát triển của dụng cụ cắt [27, 28]. Từ biểu đồ trên ta thấy, việc gia công chi tiết vào những năm 1900 mất 100 phút thì bây giờ chỉ cần 1 phút (hình 1.1 (a)) và cùng với sự phát triển thì tốc độ gia công cũng tăng theo (hình 1. Đây không phải là sự phóng đại khi nói rằng sự cải tiến vật liệu dụng cụ cắt là một trong những nhân tố góp phần tạo nên một nền công nghiệp hiện đại và hiệu quả. Như Chris Mill, giám đốc dự án phát triển ngành hàng không với Sandvik Coromant, đã lấy công nghiệp hàng không làm ví dụ minh họa.

Để đáp ứng được những yêu cầu sản xuất của công nghiệp hàng không trong 20 năm, năng suất gia công sẽ cần tăng lên ba lần trong khoảng thời gian giữa bây giờ và tiếp theo [30]. Ý định tăng lên ba lần năng suất gia công sẽ kéo theo số lượng máy công cụ tăng lên ba lần, với những phương thức gia công cơ khí vốn có như ngày nay. Điều HVTH: Nguyễn Hải Sơn Trang 1 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn này thì sẽ không hợp lý vì việc tăng số lượng máy công cụ lên đồng nghĩa với việc tăng số lượng nhân viên điều khiển máy lên mức tương tự như vậy. Thật khó để hình dung, với một số lượng phương tiện máy móc ấy cần bố trí số lượng nhân sự có đủ chuyên môn như thế nào để điều khiển máy.

Do đó, muốn năng suất tăng lên thì phải áp dụng những công nghệ tiên tiến mà ở đó cho phép với cùng một lượng nhân viên nhưng có thể giám sát được một khối lượng công việc lớn hơn nhiều. Trong thực tế các nước trên thế giới nói chung và các nước khu vực Đông Nam Á nói riêng, dụng cụ cắt đã có những bước chuyển nhanh hơn điều mà các nhà sản xuất máy công cụ dự tính và đặc biệt là công nghệ chế tạo dụng cụ cắt đã đạt được độ chính xác rất cao. Do vậy những quan niệm trước đây về vai trò của dụng cụ cắt cần được thay đổi. Sự phát triển vượt bậc đó là sự ra đời của các dụng cụ cắt có một lớp phủ, nhiều lớp phủ với độ chính xác của lớp phủ tính bằng đơn vị micromet.

Sự ra đời của loại dụng cụ cắt này đã góp phần đáng kể trong việc nâng cao năng suất cắt gọt, kéo dài được tuổi bền của dao, nâng cao độ chính xác gia công. Ngày nay, dụng cụ cắt có lớp phủ được sử dụng hơn 80% [10, 27] trong gia công cắt gọt trên thế giới. Hiện tại và tương lai thì loại dụng cụ này ngày càng được phát triển và ứng dụng nhiều hơn. Những ứng dụng của dụng cụ phủ ở hiện tại và tương lai [27] HVTH: Nguyễn Hải Sơn Trang 2 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn Theo thông tin được biết trên thế giới hiện đang có rất nhiều hãng nghiên cứu và chế tạo dụng cụ cắt tiên tiến như hãng dụng cụ cắt Sandvik, Diamond Innovations, Precision Dormer, Nachi, Seco, Mitsubishi, Hitachi,.

Nhưng hiện nay trên thế giới có ba nhà cung cấp dụng cụ cắt hàng đầu [40] và những công ty đó là: Diamond Innovations, nhà cung cấp chính trên toàn cầu về vật liệu cắt siêu cứng nitrit-bo lập phương CNB và vật liệu kim cương đa tinh thể PCD (polycrystalline diamond). Precision Dormer, sự kết hợp của hai công ty dụng cụ cắt trong thập niên gần đây đã cho ra mắt dụng cụ cắt năng suất cao trong hai lĩnh vực khoan và cắt ren. Sandvik Coromant, nhà cung cấp dụng cụ cắt kim loại số một trên thế giới. Một số hình ảnh về dụng cụ cắt có lớp phủ [40]: Hình 1.

Dao phay mặt đầu gắn mảnh hợp kim có các lớp phủ khác nhau [40] HVTH: Nguyễn Hải Sơn Trang 3 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn Hình 1. Mũi ta ro có các lớp phủ khác nhau [40] Hình 1. Các loại dụng cụ cắt có lớp phủ [40] HVTH: Nguyễn Hải Sơn Trang 4 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn 1. Tình hình nghiên cứu ứng dụng dụng cụ cắt trong nước Trong những năm gần đây, nền công nghiệp Việt Nam phát triển mạnh đạt được tốc độ tăng trưởng về mặt sản xuất và xuất khẩu.

Sau khi nước ta gia nhập AFTA đầu năm 2005 và đặc biệt chúng ta gia nhập WTO đầu năm 2007 [40]. Khi đó sự cạnh tranh giữa các sản phẩm rất gay gắt. Nền công nghiệp phát triển thì phải đi đôi với thiết bị phải phát triển, với thiết bị ngày càng hiện đại thì dụng cụ cắt đảm bảo cho thiết bị ngày càng được cải tiến để đảm bảo yêu cầu chất lượng chi tiết gia công, năng suất và giá thành sản phẩm. Trong đại hội Đảng toàn quốc lần thứ X.

Chúng ta luôn nhấn mạnh "Công nghiệp và hiện đại hóa", mà trong đó ngành cơ khí giữ vai trò nền tảng [40]. Ngày nay thiết bị sử dụng cho việc gia công cắt gọt phát triển mạnh mẽ, mà cụ thể là thiết bị điều khiển chương trình số. Do thiết bị phát triển kéo theo dụng cụ cắt phát triển. Trong khi đó hiện tại ở Việt Nam chỉ có một vài cơ sở chế tạo dụng cụ cắt như công ty Cổ Phần Dụng Cụ Số 1 và công ty Vạn Xuân, nhưng chỉ dừng lại ở dụng cụ cắt tương đương thép gió, chưa có hợp kim cứng và hợp kim cứng có lớp phủ.

Với việc sử dụng dụng cụ cắt hiện nay ở nước ta, thì chắc chắn rằng sản phẩm của chúng ta khó mà có đủ sức cạnh tranh với sản phẩm của các nước khác như: Trung Quốc, Thái Lan, Malaysia, Đài Loài, Hàn Quốc, Nhật Bản,.Vì hiện nay những thiết bị gia công cắt gọt và dụng cụ cắt có độ cứng cao đều phải nhập khẩu từ nước ngoài. Nước ta chưa chú trọng nhiều đến ngành dụng cụ cắt, vì vậy muốn chế tạo được máy thì phải có dụng cụ gia công cắt gọt tốt. Mặt khác, chúng ta biết đến giá dụng cụ cắt của công ty nước ngoài chế tạo không rẽ. Từ khó khăn ở trên mà nhu cầu cấp thiết bây giờ chúng ta cần phải đẩy mạnh vào việc nghiên cứu đổi mới dụng cụ cắt gọt để đảm bảo yêu cầu gia công.

Đồng thời đẩy mạnh sự cạnh tranh của các sản phẩm trong nước với các nước trong khu vực ASEAN, Trung Quốc,.Nếu như chúng ta không nổ lực phấn đấu nghiên cứu thiết kế chế tạo dụng cụ cắt cho ngành cơ khí thì đất nước chúng ta không thể tiến đến con đường HVTH: Nguyễn Hải Sơn Trang 5 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn "Công nghiệp hóa và hiện đại hóa" được mà đó chỉ là một lời nói suông, không có thực trong hiện tại. Trong điều kiện nền kinh tế hiện nay thì tốc độ tăng trưởng về mặt sản xuất và xuất khẩu trong tất cả các ngành nghề nói chung và ngành cơ khí của chúng ta nói riêng phải phát triển. Như vậy để sản phẩm của chúng ta có đủ sức cạnh tranh trên thương trường quốc tế thì bên cạnh chất lượng mẫu mã chúng ta còn phải có giá thành thấp. Nền công nghiệp phát triển phải đi đôi với thiết bị phát triển.

Và để phát triển thiết bị đòi hỏi sự tiến bộ của nhiều ngành khoa học khác nhau. Trong đó cơ khí chế tạo máy là một ngành mũi nhọn đã được Đảng và Nhà nước ưu tiên phát triển. Vì cơ khí chế tạo máy là ngành có ảnh hưởng lớn trong việc tạo ra các thiết bị. Ngành cơ khí chế tạo có 3 hướng phát triển, đó là: phát triển về máy gia công, phát triển về dụng cụ cắt và phát triển về công nghệ.

Trong đó, việc phát triển về dụng cụ cắt là cấp thiết và thiết thực đối với Việt Nam. Một số hình ảnh dụng cụ cắt [40]: Hình 1. Dao phay ngón HVTH: Nguyễn Hải Sơn Trang 6 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn Hình 1. Dao phay modun Hình 1.

Dao Phay định hình Hình 1. Dao doa Hình 1. Dao phay lăn răng HVTH: Nguyễn Hải Sơn Trang 7 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn Hình 1. Dao phay trụ Hình 1.

Dao phay đĩa Hình 1. Dụng cụ làm ren Những dụng cụ cắt mà ngành cơ khí chúng ta có thể chế tạo được thì rất khó mà có thể cạnh tranh với các nước trên thế giới. Vì vậy yêu cầu cấp thiết là phải tập trung nghiên cứu phát triển dụng cụ cắt nhằm tăng năng suất, chất lượng và hạ giá thành sản phẩm. Tính cấp thiết đề tài Hiện nay, những nghiên cứu khoa học liên quan đến việc xác định các hệ số của vật liệu gia công và dụng cụ cắt là rất ít.

Trên thế giới chỉ có vài đề tài liên quan đến lĩnh vực này. Chủ yếu tập trung nghiên cứu xác định các hệ số của vật liệu thép cacbon dụng cụ, thép gió, hợp kim đúc, hợp kim cứng và gốm sứ [17, 25, 26]. Ở Việt Nam, nghiên cứu vấn đề này còn nhiều mới mẽ. Vì vậy cần phải có nhiều hơn nữa các nghiên cứu khoa học liên quan đến việc xác định các hệ số liên quan giữa vật liệu gia công, dụng cụ cắt có một lớp phủ TiN và tuổi bền dao.

Do đó đề tài “XÁC ĐỊNH CÁC HỆ SỐ TRONG CÔNG THỨC HVTH: Nguyễn Hải Sơn Trang 8 Luận văn Thạc sĩ GVHD: Trần Doãn Sơn TAYLOR KHI GIA CÔNG HỢP KIM MÀU SỬ DỤNG VẬT LIỆU PHỦ TITANIUM” là rất cần thiết nhằm cung cấp sổ tay tra cứu để phục vụ trong sản xuất và phục vụ cho đào tạo. Dụng cụ cắt có lớp phủ Vật liệu dụng cụ cắt được hình thành và phát triển theo nhu cầu phát triển của khoa học kỹ thuật và của sản xuất. Chúng gồm các loại sau: Thép cacbon dụng cụ, thép hợp kim dụng cụ, thép gió, hợp kim cứng, vật liệu sứ, kim cương, nitriítbo lập phương, hợp kim cứng có lớp phủ,. Hiện nay, dụng cụ cắt có lớp phủ được sử dụng rất nhiều trong thực tế sản xuất.

Lịch sử phát triển và sử dụng các loại vật liệu dụng cụ được trình bày trong bảng 1.
