Nghiên cứu tổng hợp và ứng dụng vật liệu MOFs trong xúc tác

Nghiên cứu tổng hợp irmof 8 và khảo sát hoạt tính xúc tác cho phản ứng acyl hoá Friedel-Crafts, mở ra hướng đi mới trong hóa học hữu cơ.

• Người hướng dẫn: PGS. Phan Thanh Sơn Nam
• Trường học: Trường Đại Học Carlifornia (UCLA)
• Chuyên ngành: Vật Liệu Hóa Học
• Đề tài: Nghiên Cứu Tổng Hợp Vật Liệu MOFs Trong Xúc Tác
• Loại tài liệu: Luận Văn
• Năm xuất bản: 2008
• Địa điểm: Việt Nam

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. Chương 1: TỔNG QUAN
• 1.1. Khung hữu cơ kim loại MOFs
• 1.1.1. Giới thiệu về MOFs
• 1.1.2. Đơn vị cấu trúc thứ cấp SBU
• 1.1.2.1. Xác định và sử dụng SBU
• 1.1.2.2. Dự đoán khung hình học
• 1.1.3. Phương hướng tổng hợp khung xốp bền vững
• 1.1.3.1. Giải pháp tổng hợp và sự kết tinh của chất rắn xốp
• 1.1.3.2. Sự kết hợp và mở rộng mạng lưới hình khối cơ bản
• 1.1.4. Đặc trưng của MOFs
• 1.1.5. Các phương pháp tổng hợp
• 1.1.5.1. Phương pháp nhiệt dung môi
• 1.1.5.2. Phương pháp siêu âm

Tóm tắt

I. MOFs Là Gì Tổng Quan Về Vật Liệu Xốp Ứng Dụng Xúc Tác

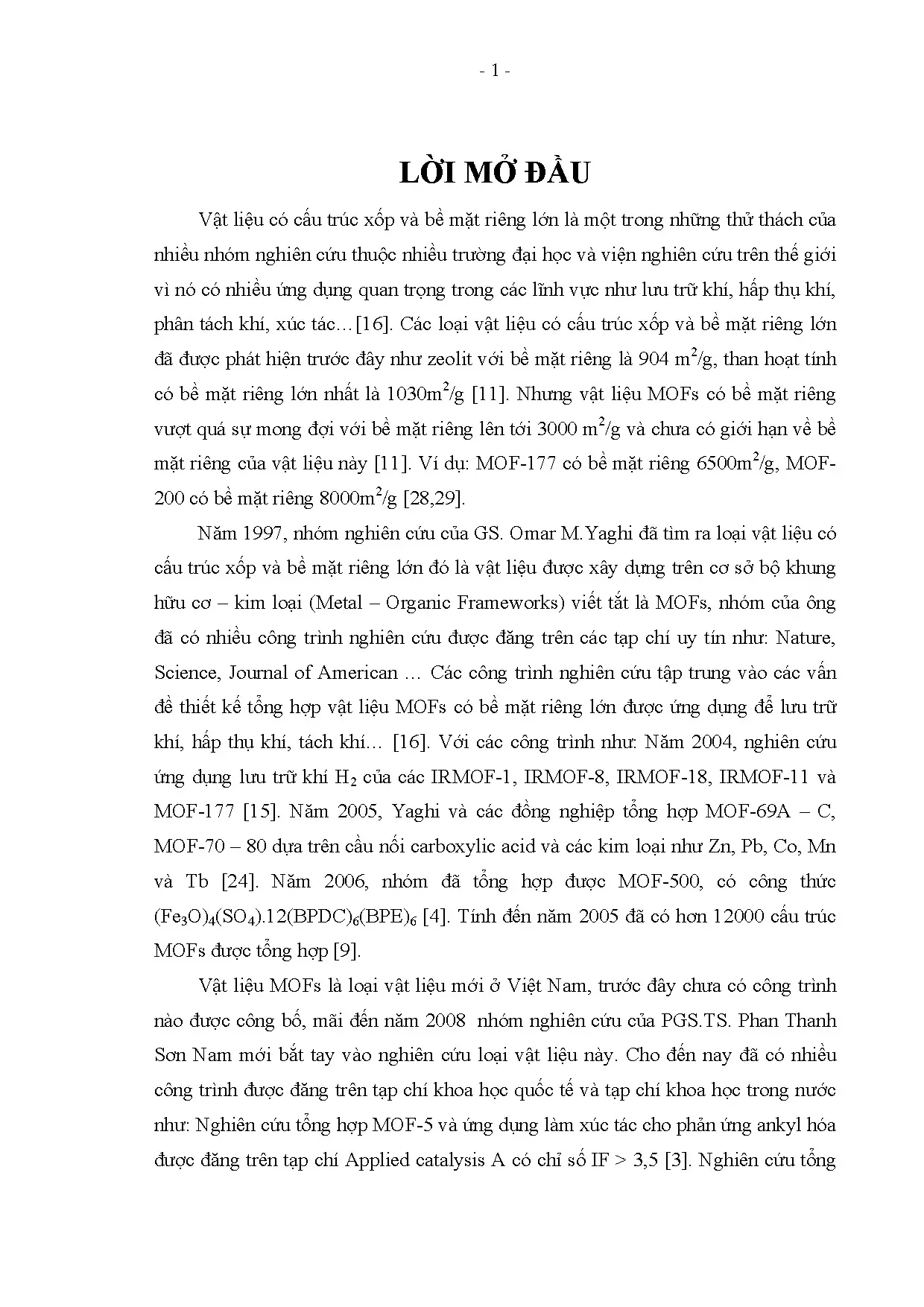

Vật liệu có cấu trúc xốp và bề mặt riêng lớn đang thu hút sự quan tâm của nhiều nhà nghiên cứu trên toàn cầu do tiềm năng ứng dụng rộng rãi trong các lĩnh vực như lưu trữ, hấp thụ, phân tách khí và đặc biệt là xúc tác. Trước đây, các vật liệu như zeolit và than hoạt tính đã được biết đến với bề mặt riêng đáng kể, nhưng vật liệu MOFs (Metal-Organic Frameworks) đã vượt qua những giới hạn này. MOFs có thể đạt bề mặt riêng lên tới 3000 m2/g, thậm chí còn cao hơn nhiều. Ví dụ, MOF-177 có bề mặt riêng 6500m2/g, còn MOF-200 đạt 8000m2/g. Nghiên cứu của GS. Yaghi từ năm 1997 đã mở ra một kỷ nguyên mới trong lĩnh vực này, tập trung vào thiết kế và tổng hợp MOFs với mục tiêu ứng dụng trong lưu trữ và phân tách khí.

1.1. Lịch Sử Phát Triển Của Vật Liệu MOFs

Năm 1965, Tomic đã đề cập đến vật liệu polymer hữu cơ kim loại, sử dụng acid carboxylic thơm để tạo khung với kim loại. Đến năm 1997, GS. Omar M. Yaghi (UCLA) đã tìm ra MOFs có cấu trúc tinh thể và bề mặt riêng lớn. MOFs được xây dựng trên cơ sở khung hữu cơ kim loại, tạo không gian ba chiều, tăng diện tích bề mặt lên tới 2000-6500m2/g. Tinh thể MOFs là một tiểu gia đình mới của tinh thể nano, bao gồm khung kim loại và oxy kết nối với ligand hữu cơ. Ví dụ, MOF-5 được tạo nên từ 1,4-benzenedicarboxylic acid và cụm ZnO4.

1.2. Ưu Điểm Vượt Trội Của MOFs So Với Vật Liệu Truyền Thống

So với zeolit và than hoạt tính, MOFs có bề mặt riêng lớn hơn đáng kể, mở ra khả năng ứng dụng hiệu quả hơn trong nhiều lĩnh vực. Bề mặt riêng lớn của MOFs cho phép tăng cường khả năng hấp phụ và lưu trữ khí, đặc biệt quan trọng trong các ứng dụng năng lượng và môi trường. Cấu trúc linh hoạt và khả năng điều chỉnh của MOFs cũng là một lợi thế lớn, cho phép các nhà khoa học thiết kế vật liệu phù hợp với các ứng dụng cụ thể. Ngoài ra, MOFs có thể tích tự do rất lớn, tạo điều kiện thuận lợi cho quá trình khuếch tán và tương tác của các phân tử bên trong khung vật liệu.

II. Thách Thức Trong Nghiên Cứu Và Ứng Dụng Vật Liệu MOFs

Mặc dù tiềm năng ứng dụng của vật liệu MOFs là rất lớn, vẫn còn nhiều thách thức trong quá trình nghiên cứu và triển khai. Một trong những vấn đề quan trọng là tính ổn định của MOFs trong các điều kiện khắc nghiệt như nhiệt độ cao, độ ẩm cao hoặc sự hiện diện của các chất hóa học khác. Việc tổng hợp MOFs với cấu trúc mong muốn và độ tinh khiết cao cũng đòi hỏi quy trình kiểm soát chặt chẽ. Ngoài ra, chi phí sản xuất MOFs vẫn còn tương đối cao, gây cản trở việc ứng dụng rộng rãi trong thực tế. Cần có những nghiên cứu sâu hơn về các phương pháp tổng hợp hiệu quả và bền vững để giảm chi phí sản xuất và cải thiện tính ổn định của MOFs.

2.1. Tính Ổn Định Hóa Học và Nhiệt Của MOFs

Tính ổn định của MOFs là một yếu tố quan trọng quyết định khả năng ứng dụng của vật liệu này. Nhiều MOFs bị phân hủy khi tiếp xúc với nước hoặc các dung môi hữu cơ, đặc biệt là ở nhiệt độ cao. Việc cải thiện tính ổn định của MOFs đòi hỏi sự thay đổi trong cấu trúc khung, sử dụng các ligand và kim loại bền vững hơn, hoặc bảo vệ bề mặt MOFs bằng các lớp phủ đặc biệt. Nghiên cứu về độ bền nhiệt của MOF-5 cho thấy vật liệu bắt đầu phân hủy ở 450°C, sau khi hoạt hóa trong môi trường chân không. Cấu trúc MOF-5 gồm đơn vị Zn4O nối với cầu nối hữu cơ 1,4-benzenedicarboxylate hình thành mạng lưới lập phương thông qua liên kết cộng hóa trị bền vững.

2.2. Kiểm Soát Cấu Trúc và Độ Tinh Khiết MOFs Trong Tổng Hợp

Việc kiểm soát cấu trúc và độ tinh khiết của MOFs trong quá trình tổng hợp là một thách thức lớn. Các điều kiện phản ứng như nhiệt độ, dung môi, tỷ lệ các chất phản ứng và thời gian phản ứng có thể ảnh hưởng đáng kể đến cấu trúc và tính chất của MOFs. Việc sử dụng các kỹ thuật tổng hợp tiên tiến như tổng hợp vi sóng, tổng hợp điện hóa và tổng hợp dòng chảy liên tục có thể giúp cải thiện khả năng kiểm soát quá trình tổng hợp và tạo ra MOFs với cấu trúc và độ tinh khiết mong muốn.

III. Cách Tổng Hợp Vật Liệu MOFs Hiệu Quả và Tối Ưu Chi Phí

Nhiều phương pháp tổng hợp khác nhau đã được phát triển để tạo ra vật liệu MOFs, mỗi phương pháp có ưu điểm và nhược điểm riêng. Phương pháp nhiệt dung môi là một trong những phương pháp phổ biến nhất, sử dụng nước hoặc dung môi hữu cơ ở nhiệt độ và áp suất cao để tạo ra tinh thể MOFs. Phương pháp siêu âm sử dụng sóng siêu âm để tăng tốc quá trình phản ứng và tạo ra MOFs với kích thước nano. Việc lựa chọn phương pháp tổng hợp phù hợp phụ thuộc vào loại MOFs mong muốn, yêu cầu về độ tinh khiết và kích thước hạt, cũng như chi phí và khả năng mở rộng quy mô sản xuất.

3.1. Phương Pháp Nhiệt Dung Môi Tổng Hợp MOFs

Phương pháp nhiệt dung môi là một trong những phương pháp tổng hợp MOFs phổ biến nhất. Phản ứng xảy ra trong nước hoặc dung môi hữu cơ ở điều kiện bão hòa để hình thành tinh thể. Dung môi được làm bay hơi bằng cách tăng nhiệt độ, sau đó làm lạnh để thu được tinh thể. Ví dụ, tổng hợp MOF-5 và IRMOF-3 sử dụng H2BDC và Zn(NO3)2.6H2O trong DMF, gia nhiệt ở 130oC trong 4 giờ. Phương pháp này thường tạo ra MOFs có bề mặt riêng khá lớn.

3.2. Ứng Dụng Sóng Siêu Âm Trong Tổng Hợp MOFs Nhanh Chóng

Phương pháp siêu âm sử dụng sóng siêu âm để thúc đẩy quá trình tổng hợp MOFs. Hỗn hợp Cu(CH3COO)2.H2O và H3BTC hòa tan trong DMF:Ethanol:H2O được xử lý bằng siêu âm trong thời gian ngắn (5-60 phút) để tạo ra MOF-199. Kích thước nano của MOF-199 tạo ra bằng phương pháp này thường nhỏ hơn so với phương pháp nhiệt dung môi. Ưu điểm của phương pháp siêu âm là rút ngắn thời gian tổng hợp đáng kể.

IV. Ứng Dụng MOFs Trong Xúc Tác Cách Tăng Hiệu Suất Phản Ứng

Một trong những ứng dụng hứa hẹn nhất của MOFs là trong lĩnh vực xúc tác. MOFs có thể được sử dụng làm chất mang cho các chất xúc tác kim loại, tạo ra các xúc tác dị thể với hoạt tính và độ chọn lọc cao. Cấu trúc xốp của MOFs cho phép các phân tử phản ứng dễ dàng tiếp cận với trung tâm xúc tác, trong khi kích thước lỗ xốp có thể được điều chỉnh để kiểm soát tính chọn lọc của phản ứng. Ngoài ra, MOFs có thể được sử dụng làm xúc tác trực tiếp, với các ion kim loại trong khung MOFs đóng vai trò là trung tâm xúc tác.

4.1. MOFs Làm Chất Mang Xúc Tác Dị Thể

MOFs có thể được sử dụng làm chất mang cho các chất xúc tác kim loại, tạo ra các xúc tác dị thể với hoạt tính và độ chọn lọc cao. Cấu trúc xốp của MOFs cho phép các phân tử phản ứng dễ dàng tiếp cận với trung tâm xúc tác, trong khi kích thước lỗ xốp có thể được điều chỉnh để kiểm soát tính chọn lọc của phản ứng.

4.2. MOFs Làm Xúc Tác Trực Tiếp Trong Phản Ứng Hóa Học

MOFs có thể được sử dụng làm xúc tác trực tiếp, với các ion kim loại trong khung MOFs đóng vai trò là trung tâm xúc tác. Điều này mở ra khả năng thiết kế các xúc tác hiệu quả cho nhiều loại phản ứng hóa học khác nhau, từ các phản ứng hữu cơ đến các phản ứng oxy hóa khử. Việc điều chỉnh cấu trúc và thành phần của MOFs cho phép tối ưu hóa hoạt tính và độ chọn lọc của xúc tác.

V. Kết Quả Nghiên Cứu Mới Nhất Về Vật Liệu MOFs Xúc Tác

Nhiều nghiên cứu gần đây đã chứng minh tiềm năng ứng dụng to lớn của MOFs trong xúc tác. Các nhà khoa học đã thành công trong việc sử dụng MOFs làm xúc tác cho nhiều loại phản ứng khác nhau, bao gồm phản ứng oxy hóa, phản ứng khử, phản ứng C-C coupling và phản ứng metathesis. Đặc biệt, một số nghiên cứu đã chỉ ra rằng MOFs có thể đạt được hoạt tính và độ chọn lọc cao hơn so với các xúc tác truyền thống. Việc phát triển các MOFs mới với cấu trúc và tính chất tối ưu sẽ tiếp tục mở ra những cơ hội mới trong lĩnh vực xúc tác.

5.1. MOFs Trong Phản Ứng Oxy Hóa và Khử

MOFs đã được sử dụng thành công làm xúc tác trong nhiều phản ứng oxy hóa và khử quan trọng. Cấu trúc xốp và khả năng điều chỉnh kích thước lỗ xốp của MOFs cho phép kiểm soát tính chọn lọc của phản ứng và tăng cường hoạt tính xúc tác. Các ion kim loại trong khung MOFs có thể đóng vai trò là trung tâm oxy hóa hoặc khử, hoặc có thể được sử dụng để hỗ trợ các chất xúc tác kim loại khác.

5.2. Ứng Dụng MOFs Trong Phản Ứng C C Coupling

Phản ứng C-C coupling là một trong những phản ứng quan trọng nhất trong hóa học hữu cơ, được sử dụng để tạo liên kết carbon-carbon. MOFs đã được chứng minh là có khả năng xúc tác hiệu quả các phản ứng C-C coupling, đặc biệt là các phản ứng Suzuki-Miyaura và Heck. Các MOFs có thể cung cấp một môi trường phản ứng ổn định và bảo vệ các chất xúc tác kim loại khỏi bị phân hủy.

VI. Tương Lai Nghiên Cứu Ứng Dụng Vật Liệu MOFs Trong Xúc Tác

Lĩnh vực nghiên cứu về MOFs và ứng dụng của chúng trong xúc tác đang phát triển với tốc độ nhanh chóng. Trong tương lai, chúng ta có thể kỳ vọng sẽ thấy sự phát triển của các MOFs mới với cấu trúc và tính chất vượt trội, cũng như các ứng dụng mới và sáng tạo của MOFs trong lĩnh vực xúc tác. Việc kết hợp MOFs với các vật liệu khác như vật liệu nano và polyme có thể tạo ra các vật liệu lai với tính chất độc đáo và ứng dụng tiềm năng. Nghiên cứu về các phản ứng xúc tác sử dụng MOFs trong điều kiện khắc nghiệt cũng là một hướng đi quan trọng, mở ra khả năng ứng dụng MOFs trong các quy trình công nghiệp.

6.1. Phát Triển MOFs Với Cấu Trúc và Tính Chất Vượt Trội

Nghiên cứu trong tương lai sẽ tập trung vào việc phát triển các MOFs mới với cấu trúc và tính chất vượt trội. Điều này bao gồm việc thiết kế các MOFs với bề mặt riêng lớn hơn, tính ổn định cao hơn và khả năng điều chỉnh kích thước lỗ xốp tốt hơn. Việc sử dụng các phương pháp tổng hợp tiên tiến và mô phỏng máy tính sẽ giúp các nhà khoa học đạt được những mục tiêu này.

6.2. Kết Hợp MOFs Với Các Vật Liệu Khác

Việc kết hợp MOFs với các vật liệu khác như vật liệu nano và polyme có thể tạo ra các vật liệu lai với tính chất độc đáo và ứng dụng tiềm năng. Ví dụ, việc kết hợp MOFs với vật liệu nano có thể tạo ra các xúc tác có hoạt tính cao hơn và độ chọn lọc tốt hơn. Việc kết hợp MOFs với polyme có thể tạo ra các vật liệu có tính linh hoạt và khả năng gia công tốt hơn.

Nội dung chính

Tổng quan nghiên cứu

Vật liệu xốp tiên tiến với diện tích bề mặt riêng lớn đang là tâm điểm phát triển của ngành khoa học vật liệu thế giới nhờ tiềm năng ứng dụng đột phá trong lưu trữ khí, tách chất và xúc tác hóa học. Trước đây, các vật liệu truyền thống như zeolit chỉ đạt diện tích bề mặt khoảng 904 m2/g, trong khi than hoạt tính cao cấp đạt mức tối đa khoảng 1030 m2/g. Sự xuất hiện của khung hữu cơ - kim loại (Metal - Organic Frameworks - MOFs) đã tạo nên bước nhảy vọt với diện tích bề mặt vượt ngưỡng 3000 m2/g, tiêu biểu như MOF-177 đạt 6500 m2/g và MOF-200 đạt tới 8000 m2/g.

Tại Việt Nam, các nghiên cứu chuyên sâu về vật liệu khung hữu cơ - kim loại bắt đầu được đẩy mạnh từ năm 2008. Trong bối cảnh công nghiệp hóa chất hiện đại đang tìm kiếm các giải pháp chuyển đổi xanh, phản ứng acyl hóa Friedel-Crafts đóng vai trò cốt lõi để sản xuất dược phẩm, hương liệu và hóa chất tinh khiết. Tuy nhiên, quy trình truyền thống vẫn phụ thuộc vào các xúc tác acid Lewis đồng thể như AlCl3 hoặc ZnCl2 với lượng dùng vượt quá 100% đương lượng phản ứng, gây ăn mòn thiết bị và phát sinh lượng nước thải độc hại lớn.

Luận văn tập trung giải quyết nút thắt này thông qua hai mục tiêu trọng tâm: tổng hợp thành công vật liệu IRMOF-8 cấu trúc nano xốp từ kẽm nitrat và acid 2,6-naphthalenedicarboxylic (H2NDC), đồng thời lần đầu tiên khảo sát hoạt tính xúc tác dị thể của IRMOF-8 trong phản ứng acyl hóa giữa toluene và benzoyl chloride. Nghiên cứu được thực nghiệm trong điều kiện nhiệt độ từ 80 đến 100 độ C với thời gian phản ứng từ 1 đến 6 giờ. Kết quả đạt được mang ý nghĩa khoa học và thực tiễn sâu sắc khi mở ra hướng đi mới cho công nghệ xúc tác tái sinh, giúp nâng cao hiệu suất tổng hợp hữu cơ và giảm thiểu phát thải độc hại ra môi trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng thuyết cấu trúc khung hữu cơ - kim loại (MOFs) và lý thuyết xúc tác acid-base Lewis trong hóa hữu cơ. Vật liệu MOFs được kiến tạo từ các cụm oxit kim loại liên kết với các phối tử hữu cơ đa chức, hình thành mạng lưới tinh thể ba chiều xốp vĩnh cửu.

Trọng tâm lý thuyết của đề tài bao gồm ba khái niệm trụ cột:

• Đơn vị cấu trúc thứ cấp (Secondary Building Unit - SBU): Cụm liên kết kim loại - oxy - carbon (M-O-C) đóng vai trò như các khối hình học cứng định hướng không gian, quyết định hình dạng mạng lưới lập phương và độ xốp tối ưu của tinh thể.
• Vị trí kim loại mở (Open Metal sites): Các tâm phối trí kim loại chưa bão hòa trong khung mạng đóng vai trò như các tâm acid Lewis hoạt tính cao, có khả năng kích hoạt tác chất trực tiếp bên trong mao quản nano.
• Cơ chế phản ứng acyl hóa Friedel-Crafts: Tác nhân acyl cation R-C+=O được sinh ra dưới sự kích hoạt của tâm kim loại acid Lewis, tấn công ái điện tử vào nhân thơm toluene để tạo phức chuyển tiếp sigma, giải phóng sản phẩm ketone và tái sinh tâm xúc tác.

Phương pháp nghiên cứu

Quy trình thực nghiệm được triển khai theo phương pháp nhiệt dung môi (solvothermal) kết hợp hệ thống kích hoạt chân không Schlenk line:

• Cỡ mẫu và tỷ lệ phản ứng: Hỗn hợp gồm 0,37 g (1,4 mmol) Zn(NO3)2.4H2O và 0,06 g (0,277 mmol) acid 2,6-naphthalenedicarboxylic (H2NDC) được hòa tan hoàn toàn trong 10 ml dung môi dimethylformamide (DMF) tinh khiết 99,9%. Phản ứng được gia nhiệt ổn định ở 100 độ C trong tủ sấy Memmert suốt 24 giờ.
• Quy trình làm sạch và hoạt hóa: Tinh thể sau phản ứng được ngâm rửa 3 lần bằng 10 ml DMF (mỗi lần 24 giờ) để loại bỏ tác chất dư, tiếp tục ngâm rửa 2 lần bằng 10 ml dichloromethane (mỗi lần 24 giờ) nhằm trao đổi dung môi, sau đó sấy chân không trên hệ Schlenk line để thu được cấu trúc rỗng hoàn chỉnh.
• Phương pháp phân tích đặc trưng: Cấu trúc tinh thể được xác định bằng phương pháp nhiễu xạ tia X bột (XRD) trên máy Bruker AXS D8 Advance sử dụng bức xạ Cu Kalpha (bước sóng 1,5406 Angstrom, điện áp 40 kV, dòng điện 40 mA, bước quét 0,03 độ). Diện tích bề mặt riêng được đo bằng phương pháp hấp phụ đẳng nhiệt N2 ở 77 Kelvin qua 7 điểm áp suất tương đối P/Po từ 0,05 đến 0,3 trên thiết bị Quantachrome NOVA 2200e. Độ bền nhiệt được kiểm tra bằng phân tích nhiệt trọng lượng (TGA) trên máy NETZSCH STA 409PC với tốc độ gia nhiệt 10 độ C/phút trong môi trường khí N2. Hình thái học được quan sát qua kính hiển vi điện tử quét phát xạ trường (FE-SEM JEOL JSM-7401F) và kính hiển vi điện tử truyền qua (TEM JEOL JEM-1400).
• Đánh giá hoạt tính xúc tác: Phản ứng acyl hóa sử dụng 0,6 ml toluene, 0,15 ml hexadecane (chuẩn nội), 0,98 ml benzoyl chloride và 0,064 g xúc tác IRMOF-8 đã hoạt hóa ở 100 độ C trong 1 giờ. Quá trình chuyển hóa được theo dõi định kỳ mỗi giờ bằng sắc ký khí Shimadzu GC 17A-ver 3 trang bị cột phân tích Alltech DB-5 (30 m x 0,25 mm, độ dày pha tĩnh 0,25 micromet), đầu dò ion hóa ngọn lửa FID ở 300 độ C, vận tốc khí mang N2 đạt 30 cm/s và lưu lượng dòng 69 ml/phút.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tổng hợp và khảo sát hoạt tính xúc tác của vật liệu IRMOF-8 mang lại các kết quả định lượng nổi bật:

• Hiệu suất tổng hợp tinh thể cao: Phản ứng nhiệt dung môi tạo ra 0,61 g tinh thể IRMOF-8 dạng hình lập phương màu vàng đồng nhất, đạt hiệu suất 71% tính theo lượng tác chất H2NDC ban đầu. Công thức phân tử của khung mạng được xác định chính xác là Zn4O(NDC)3.
• Độ bền nhiệt vượt trội: Kết quả giản đồ TGA ghi nhận độ sụt giảm khối lượng không đáng kể khi gia nhiệt từ nhiệt độ phòng lên đến 400 độ C. Quá trình phân hủy khung hữu cơ thực sự chỉ bắt đầu diễn ra ở khoảng 450 độ C, để lại lượng cặn oxide kim loại ổn định ở mức 49,14%, chứng minh vật liệu có khung liên kết cộng hóa trị vô cùng bền vững.
• Hoạt tính xúc tác ấn tượng: Trong phản ứng acyl hóa toluene ở 100 độ C với 0,064 g xúc tác, IRMOF-8 thể hiện khả năng chuyển hóa vượt trội so với khi không có xúc tác. Sản phẩm tạo thành gồm hai đồng phân chính là 4-methylbenzophenone (dạng para, nhiệt độ sôi 326 độ C) và 2-methylbenzophenone (dạng ortho, nhiệt độ sôi 309-311 độ C), trong đó độ chọn lọc hướng về đồng phân para chiếm ưu thế rõ rệt nhờ hiệu ứng cản trở không gian của mao quản nano.

Thảo luận kết quả

Khả năng xúc tác của IRMOF-8 bắt nguồn từ các tâm kẽm Zn(II) trong cụm SBU Zn4O phân bố đều đặn trên bề mặt xốp. Khi tác chất benzoyl chloride khuếch tán vào bên trong các kênh dẫn của tinh thể, tâm kẽm hoạt động như một acid Lewis mạnh nhận cặp electron tự do từ nguyên tử clo, làm phân cực và bẻ gãy liên kết C-Cl để tạo thành acyl cation C6H5-C+=O. Tác nhân ái điện tử này nhanh chóng tấn công vào vòng thơm của toluene để hoàn tất chu trình chuyển hóa.

So sánh với các xúc tác đồng thể truyền thống như AlCl3, hệ xúc tác dị thể IRMOF-8 khắc phục triệt để hiện tượng ngộ độc xúc tác do sự tạo phức phối trí giữa tâm kim loại và nhóm carbonyl của sản phẩm. Cấu trúc mao quản trật tự của IRMOF-8 đóng vai trò như một màng rây phân tử chọn lọc kích thước, giúp tăng tỷ lệ đồng phân para có giá trị thương phẩm cao.

Dữ liệu thực nghiệm của nghiên cứu có thể được trực quan hóa sinh động thông qua hệ thống bảng biểu và đồ thị:

• Giản đồ XRD so sánh giữa mẫu thực nghiệm và mẫu mô phỏng chuẩn xác nhận độ tinh khiết pha tuyệt đối của tinh thể IRMOF-8.
• Đường cong phân tích nhiệt trọng lượng TGA biểu diễn trực quan độ suy giảm khối lượng theo nhiệt độ từ 30 đến 800 độ C, làm nổi bật khoảng làm việc an toàn của vật liệu dưới 400 độ C.
• Biểu đồ động học sắc ký khí GC thể hiện độ chuyển hóa của toluene theo các mốc thời gian phản ứng từ 1 đến 6 giờ ở các mức nhiệt độ 80 độ C, 90 độ C và 100 độ C, minh chứng rõ nét cho ảnh hưởng tích cực của nhiệt độ đến tốc độ phản ứng.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra bốn định hướng giải pháp ứng dụng và mở rộng nghiên cứu:

• Mở rộng quy mô tổng hợp lên mức pilot: Thiết kế quy trình chế tạo IRMOF-8 trong các thiết bị phản ứng nhiệt dung môi dung tích từ 5 đến 10 lít, tối ưu hóa các thông số nồng độ và tỷ lệ dung môi DMF để nâng hiệu suất tổng hợp từ mức 71% hiện tại lên trên 85% trong vòng 12 tháng tới.
• Tối ưu hóa chu trình thu hồi và tái sử dụng: Xây dựng quy trình rửa giải và tái kích hoạt xúc tác sau phản ứng bằng dung môi dichloromethane ở 100 độ C. Đặt mục tiêu duy trì hoạt tính xúc tác và độ chuyển hóa tác chất trên 90% sau ít nhất 5 đến 10 chu kỳ phản ứng liên tục trong kế hoạch nghiên cứu 6 tháng tiếp theo.
• Ứng dụng công nghệ hỗ trợ vi sóng và siêu âm: Chuyển đổi phương pháp gia nhiệt truyền thống 24 giờ sang phương pháp vi sóng hoặc sóng siêu âm tần số cao, hướng đến mục tiêu rút ngắn thời gian tổng hợp xuống còn 30 đến 60 phút mà vẫn duy trì diện tích bề mặt riêng trên 2000 m2/g, hoàn thành đánh giá trong vòng 9 tháng.
• Thử nghiệm trên các hệ tác chất hữu cơ phức tạp: Doanh nghiệp hóa chất và các phòng thí nghiệm chuyên sâu cần chủ động đưa IRMOF-8 vào thử nghiệm xúc tác cho các phản ứng acyl hóa dị vòng, alkyl hóa và tổng hợp hoạt chất trung gian dược phẩm trước quý 4 năm tới.

Đối tượng nên tham khảo luận văn

Tài liệu này mang lại giá trị học thuật và ứng dụng thực tiễn cao cho bốn nhóm đối tượng chuyên môn:

• Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Hóa học và Khoa học Vật liệu: Nắm vững quy trình tổng hợp nhiệt dung môi chuẩn xác, phương pháp hoạt hóa chân không trên hệ Schlenk line và kỹ thuật phân tích cấu trúc vật liệu xốp nano thông qua XRD, BET, SEM, TEM và TGA.
• Kỹ sư nghiên cứu và phát triển (R&D) tại các viện nghiên cứu và nhà máy hóa chất: Ứng dụng mô hình xúc tác dị thể thân thiện môi trường để thay thế các acid Lewis đồng thể độc hại, cải tiến dây chuyền sản xuất hóa chất trung gian và tối ưu hóa chi phí xử lý nước thải.
• Doanh nghiệp sản xuất dược phẩm, hương liệu và hóa chất tinh khiết: Tiếp cận phương pháp tổng hợp ketone thơm chọn lọc vị trí para với độ tinh khiết cao, phục vụ sản xuất hoạt chất kháng viêm, hợp chất chống tia cực tím benzophenone và chất tạo mùi.
• Giảng viên và chuyên gia giảng dạy hóa hữu cơ và xúc tác: Sử dụng toàn bộ số liệu thực nghiệm, cơ chế phản ứng SBU và giản đồ đặc trưng làm học liệu giảng dạy chuyên đề cao học về vật liệu tiên tiến và hóa học xanh.

Câu hỏi thường gặp

Vật liệu IRMOF-8 có ưu điểm gì vượt trội so với than hoạt tính và zeolit truyền thống?

IRMOF-8 sở hữu diện tích bề mặt riêng và thể tích tự do vượt trội hơn hẳn các vật liệu xốp cổ điển. Trong khi zeolit chỉ đạt khoảng 904 m2/g và than hoạt tính đạt tối đa 1030 m2/g, các vật liệu họ IRMOF có thể đạt diện tích bề mặt từ 2000 đến trên 3400 m2/g, đồng thời cho phép điều chỉnh kích thước mao quản linh hoạt thông qua việc lựa chọn phối tử hữu cơ.

Tại sao IRMOF-8 có thể hoạt động như một xúc tác acid Lewis dị thể?

Cấu trúc tinh thể IRMOF-8 được xây dựng từ các đơn vị cấu trúc thứ cấp Zn4O kết nối với cầu nối carboxylate. Các tâm kẽm Zn(II) trong khung mạng đóng vai trò như các tâm acid Lewis mở, có khả năng nhận cặp electron tự do từ tác nhân acyl chloride để tạo thành acyl cation hoạt động, thúc đẩy phản ứng diễn ra ngay trong mao quản xốp.

Phương pháp phân tích nào là quan trọng nhất để xác định độ tinh khiết của IRMOF-8?

Phương pháp nhiễu xạ tia X bột (XRD) sử dụng bức xạ Cu Kalpha bước sóng 1,5406 Angstrom là phương pháp then chốt để xác định cấu trúc tinh thể lập phương đặc trưng. Bên cạnh đó, phép phân tích nhiệt trọng lượng TGA từ 30 đến 800 độ C giúp khẳng định độ bền nhiệt của khung mạng lên tới 400-450 độ C trước khi bị phân hủy thành 49,14% oxide kim loại.

Phản ứng acyl hóa Friedel-Crafts sử dụng IRMOF-8 tạo ra những sản phẩm chính nào?

Phản ứng giữa toluene và benzoyl chloride với xúc tác IRMOF-8 ở 100 độ C tạo ra hai sản phẩm ketone chính là 4-methylbenzophenone (đồng phân para) và 2-methylbenzophenone (đồng phân ortho). Do cấu trúc lỗ xốp định hướng không gian, phản ứng đạt độ chọn lọc vượt trội nghiêng về đồng phân para có giá trị công nghiệp cao.

Quy trình tổng hợp IRMOF-8 trong nghiên cứu mất bao lâu và đạt hiệu suất bao nhiêu?

Quá trình nhiệt dung môi giữa Zn(NO3)2.4H2O và acid H2NDC trong dung môi DMF ở 100 độ C diễn ra trong 24 giờ. Sau các bước ngâm rửa loại dung môi và hoạt hóa trên hệ Schlenk line, nghiên cứu thu được 0,61 g tinh thể lập phương màu vàng với hiệu suất phản ứng đạt 71% tính theo acid hữu cơ ban đầu.

Kết luận

• Nghiên cứu đã tổng hợp thành công vật liệu nano xốp IRMOF-8 cấu trúc Zn4O(NDC)3 với hiệu suất đạt 71% và độ bền nhiệt vững chắc lên đến 400 độ C.
• Đã phân tích toàn diện đặc trưng cấu trúc, hình thái học và diện tích bề mặt của vật liệu bằng hệ thống thiết bị hiện đại gồm XRD, FT-IR, TGA, SEM, TEM và BET.
• Lần đầu tiên chứng minh thành công hoạt tính xúc tác acid Lewis dị thể của IRMOF-8 trên phản ứng acyl hóa Friedel-Crafts giữa toluene và benzoyl chloride ở 80 đến 100 độ C.
• Mở ra giải pháp xúc tác dị thể tái sinh thân thiện với môi trường, hạn chế tối đa việc xả thải acid độc hại trong công nghiệp tổng hợp hữu cơ.
• Đặt nền móng kỹ thuật vững chắc để tiếp tục mở rộng quy mô phản ứng lên pilot và tối ưu hóa chu trình tái sử dụng xúc tác trong giai đoạn 2026-2027.

Các đơn vị nghiên cứu, viện chuyên ngành và doanh nghiệp sản xuất hóa dược quan tâm đến công nghệ vật liệu xốp nano hãy liên hệ và kết nối ngay để cùng hợp tác phát triển, thử nghiệm chuyển giao công nghệ xúc tác MOFs vào dây chuyền sản xuất thực tế!

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN 1.1 Khung hữu cơ kim loại MOFs 1.1 Giới thiệu về MOFs Năm 1965, trong cuốn học thuyết chất rắn của Tomic đã đề cập đến vật liệu này như là polymer hữu cơ kim loại, chúng dựa trên các acid carboxylic thơm hóa trị hai đến bốn dùng tạo khung với các kim loại như Zn, Ni, Fe, Al, Ur, Th. Cùng năm 1965, Biondi et al đã công bố về hợp chất polymer Cu(II) tricyanomethanide [1,28]. Đầu năm 1997, nhóm nghiên cứu của GS Omar M. Yaghi thuộc Trường Đại Học Carlifornia (UCLA) đã tìm ra MOFs là vật liệu cấu trúc tinh thể, có bề mặt riêng lớn.

MOFs được xây dựng trên cơ sở khung hữu cơ – kim loại, có không gian ba chiều như những giàn giáo làm tăng diện tích bề mặt [1]. Diện tích bề mặt của tinh thể MOFs có thể đạt từ 2000m2/g đến 6500m2/g và có thể tích tự do rất lớn [3]. Tinh thể MOFs là tiểu gia đình mới của tinh thể nano, chúng bao gồm những bộ khung của kim loại và oxy kết nối với với các ligand khác nhau là các cầu nối hữu cơ. Chẳng hạn như MOF-5 là một cấu trúc 3D được tạo nên từ sự liên kết của 1,4- benzenedicarboxylic acid với cụm ZnO4 (hình 1.1A), cấu trúc IRMOF-3 được tạo nên từ Zn4O với 2-Aminobenzene -1,4-dicarboxylic acid (hình 1.1: Cấu trúc MOFs; A) Cấu trúc MOF-5; ZnO4(BDC)3[6]; B) Cấu trúc IRMOF-3; Zn4O(C8H5NO4)3 [13].

-4- Những cụm oxit kim loại ở trung tâm như là đơn vị xác định và riêng biệt, những cầu nối Zn-O-C được gọi là cấu trúc đơn vị thứ cấp SBU. Những đơn vị cấu trúc thứ cấp này định hướng cho việc mở rộng mạng lưới [20].2 Đơn vị cấu trúc thứ cấp SBU Đơn vị cấu trúc thứ cấp viết tắt là SBU là những phân tử phức chất và sự tụ hợp lại của những thực thể này, trong đó những kiểu kết hợp của ligand và kim loại có thể được sử dụng để kết hợp các phân tử này thành một mạng lưới xốp bằng cách sử dụng nhiều kiểu liên kết (1,4-benzenedicarboxylate, 1,3,5,7 adamantanetetracarboxylate…) [20]. Những liên kết này cho thấy những ảnh hưởng quan trọng đến độ cứng của khung và khuynh hướng để hình thành các cụm kim loại-carboxylate bền vững, được gọi là đơn vị cấu trúc thứ cấp (SBU) và được dùng để mở rộng chất rắn xốp [21]. Xem xét các thuộc tính về hình học và hóa học của các SBU, có thể dự đoán mạng lưới hình học và có thể tiến hành thiết kế, tổng hợp một loại vật liệu xốp mới có trật tự và độ xốp cao [20].

Thực vậy, sự mở rộng tương tự cấu trúc của hai, ba và bốn khối phân tử kẽm(II) carboxylate với các acid H2BTC và H2BDC như là những liên kết để tạo ra Zn(BDC).6CH3OH(MOF-3), Zn2.2: Tổng quát về mối quan hệ cấu trúc của Zn-O-C [21]. Theo một cách riêng biệt về mặt hóa học của MOFs, các SBU là những ion kim loại kết hợp với nhiều liên kết carboxylate và được viết tổng quát là M-O-C (trong đó M = metal, O là oxi, C là carbon). Những M-O-C này được tạo ra và sử dụng như là những công cụ để làm đơn giản hóa cấu trúc phức chất và trong trường hợp này những điều kiện phản ứng khác nhau sẽ cho ra một dạng hình học SBU khác nhau. Việc tạo ra kích thước của các SBU ảnh hưởng một cách trực tiếp đến việc tạo cho cấu trúc MOFs có độ xốp và độ cứng tối ưu, bao gồm cả việc dự đoán vị trí các kim loại mở (OM) bên trong lỗ xốp của chúng [10].3: Cầu nối Zn-O-C của mạng lưới [27].

-6- Khác với ZIFs, đơn vị cấu trúc thứ cấp của ZIFs được tạo nên từ cầu nối M-IM- M (với M là kim loại , IM là imidazolate) cấu trúc này giống với cấu trúc zeolit Si- O-Si [17].4: Cầu nối của ZIFs và zeolit [15]. Sự tiến bộ gần đây trong việc sử dụng khái niệm đơn vị cấu trúc thứ cấp (SBU) cho thấy sự hiểu biết và đoán trước dạng hình học của các cấu trúc, cũng như là tổng hợp mô-đun để xây dựng các khung bền vững với trạng thái xốp vĩnh cửu. Ví dụ trong một tinh thể MOF-49, gồm 12 nhóm carboxylate trên một đơn vị phân tử trong đó nguyên tử C nằm trên đỉnh của khối phân tử này. SBU của MOF-49 là hình khối bát diện nghiêng (hình 1.5: Cấu trúc MOF-11; a) Cấu trúc Zn7(m-BDC)6(OH)4(H2O)2 thể hiện sự liên kết của 4 hình tứ diện và 3 hình bát diện của nguyên tử kẽm, b) thể hiện hình khối bát diện SBU màu cam, c) mở rộng cấu trúc [10].1 Xác định và sử dụng SBU Từ hai, ba và bốn cụm kim loại carbocylate chẳng hạn như là đồng acetate hình mái chèo, kẽm acetate hình xoắn có được mô-đun đối xứng thích hợp cho phản ứng -7- trùng hợp với nhiều liên kết carboxylate, cụm này có thể xem như là SBU trong chúng có ba thành phần có liên quan đến phản ứng trùng hợp của chúng tạo thành mô-đun khung kim loại-carboxylate xốp.

Đó là kim loại - oxy - carbon viết tắt là M- O-C (hình 1.3 ở trên phần trước). Sự trùng hợp các SBUs này tạo nên khung xốp có dạng hình học xác định (hình 1.6: Thể hiện sự kết hợp của các SBU với những liên kết hữu cơ để tạo MOFs [8]. Cơ cấu lõi M-O-C là một SBU có hình dạng được xác định bởi các nguyên tử có mặt ở các điểm và mở rộng ra những SBU khác và thường được chỉ cách nhau bởi liên kết. Vì vậy, các nguyên tử này quyết định dạng hình học cơ bản cho các SBU, chúng có mối quan hệ đến việc dự đoán dạng hình học tổng thể của mạng lưới phân tử.

Có khả năng mỗi phối tử monocarboxylate trong phân tử phức chất có thể được thay thế bằng hai, ba hoặc nhiều các nhóm carboxylate để trùng hợp các SBU thành một mạng lưới mở rộng. Tuy nhiên, hình thức phối hợp của mỗi phối tử carboxylate trong phân tử phức chất cung cấp thông tin quan trọng về hình học và cấu tạo, điều đó rất quan trọng để dự đoán dạng hình học (topology) của mạng tạo thành. Trong một số cụm, tại phần cuối của phối thể, sự kết hợp các vị trí của chúng có thể được loại bỏ để cho phép nghiên cứu khả năng phản ứng của kim loại bằng việc sử dụng phối thể yếu (ví dụ như methanol hoặc ethanol) làm dung môi trong tổng hợp, các dung môi này có thể được dùng để mở rộng cấu trúc mà trong đó các đầu của phối thể hướng về phía trung tâm của khoảng trống, làm cho chúng dễ bị phân ly và phân -8- tán vào các lỗ, bằng cách đó để điều chế một cách có trật tự vị trí của những kim loại mở [20]. Các MOFs được tạo nên từ các SBU khác nhau sẽ có hình dạng và cấu trúc khác nhau.

Bên cạnh đó điều kiện tổng hợp như dung môi, nhiệt độ, ligand cũng ảnh hưởng tới cấu trúc hình học của MOFs. Ví dụ như MOF-5 có dạng hình khối được tạo nên từ Zn4O liên kết với BDC (hình 1.7), MOF-199 được tạo nên từ Cu2(CO2)4 hình bát diện liên kết với BTC có vị trí kim loại mở OM (hình 1. Do đó người ta có thể dựa vào dạng hình học của các SBU để dự đoán được dạng hình học của cấu trúc MOFs tạo thành [27].7: Minh họa sự tạo thành MOF-5 [12].8: Minh họa sự tạo thành MOF-199 [1].2 Dự đoán khung hình học Omar M.Yaghi đã nghiên cứu và tổng hợp rất nhiều tinh thể MOFs từ các SBU và các liên kết hữu cơ. Việc xem xét các cấu trúc mạng hợp lý được hình thành bởi sự trùng hợp các SBU, các nhà nghiên cứu dựa trên luận điểm: “in -9- general only a small number of simple, high-symmetry structures will be of overriding general importance, and they would be expected to formmost commonly”, tạm dịch là: Theo một cách tổng quát chỉ có một số lượng nhỏ cấu trúc đơn giản, cấu trúc đối xứng cao thì quan trọng hơn bất cứ cấu trúc nào khác và chúng có thể hình thành khung có trật tự nhất” [20].

Những kiểu hình cơ bản này là cơ sở cho việc dự đoán khung hình học của MOFs cũng như tính chất và phương hướng để tổng hợp ra MOFs [20]. Các cấu trúc có nhiều khả năng để hình thành bằng sự liên kết một số hình dạng đối xứng hình học được thể hiện trong bảng 1.1 và trong hình 1.1: Cấu trúc mạng cơ bản dựa trên 1 hoặc 2 loại liên kết [20] Số phối trí Hình dạng Hình dạng Kiểu mạng 3 Tam giác Tam giác SrSi2 3 Tam giác Tam giác ThSi2 3 Tam giác Tam giác Tổ ong 3,4 Tam giác Tam giác Pt3O4 4 Hình vuông Hình vuông NbO 4 Tứ diện Tứ diện Kim cương 4,4 Hình vuông Hình vuông PtS 4 Hình vuông Hình vuông Ô vuông 6 Hình bát diện Hình bát diện Hình khối cổ điển 8 Hình khối Hình khối Lập phương tâm khối - 10 - Hình 1.9: Hình dáng của các kiểu mạng ở bảng 1 [20].3 Phương hướng tổng hợp khung xốp bền vững Mặc dù sự tổng hợp các khung xốp bởi sự kết hợp các ion kim loại với hai, ba, hoặc là nhiều nguyên tử N như 4,4 bipyridine (BPY) đã cho ra nhiều cấu trúc khung cation (hình 1.10a bên dưới), việc giải phóng hoặc trao đổi các phân tử dung môi trong các lỗ xốp hầu như không thay đổi, trừ vài trường hợp ngoại lệ sẽ mang lại sự phá hủy khung gốc. Các nhà khoa học nhận thấy rằng những liên kết lẫn nhau của những nhóm carboxylate cho phép sự hình thành nhiều hơn các khung xốp cứng, do chúng có khả năng kết hợp các ion kim loại thành M-O-C cái mà chúng ta xem là các đơn vị cấu trúc thứ cấp (SBU) (hình 1. Các SBU là đủ cứng bởi vì vị trí của các ion kim loại được khóa vào bằng các nhóm carboxylate.

Theo cách đó, sẽ có một ion kim loại tại một đỉnh mạng (như là trường hợp tại M-BPY hợp - 11 - chất), bây giờ SBU được dùng như là đỉnh cứng lớn mà có thể được tham gia bằng các liên kết hữu cơ cứng để tạo ra khung lớn cấu trúc ổn định cao. Các khung cũng được trung hòa cần thiết để tránh sự đối lập trong lỗ của chúng [20]. Để đánh giá tác động của SBU trên kích thước lỗ trống và độ xốp của các khung, chúng ta so sánh hai sự phát triển để tạo nên khung có độ xốp cao như sau: a) Việc sử dụng các liên kết dài làm tăng khoảng cách giữa các đỉnh trong một ô mạng số lỗ trống tỷ lệ thuận với chiều dài của mối liên kết (hình 1. Điều này có nghĩa là một liên kết này được thay thế bằng một chuỗi các liên kết, quá trình này được gọi là việc mở rộng.
