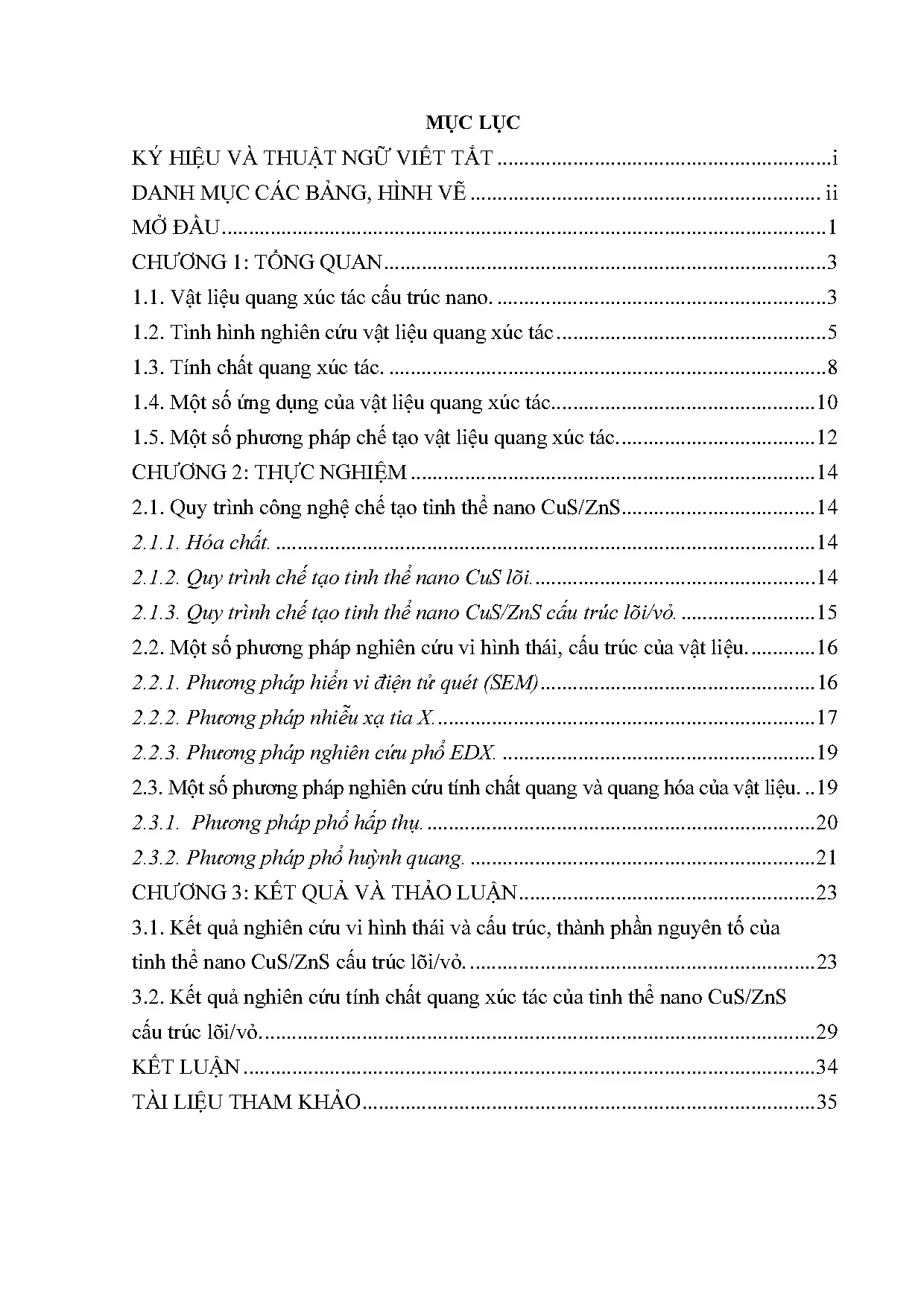

Tổng quan nghiên cứu

Trong bối cảnh ô nhiễm môi trường nước do các hợp chất hữu cơ độc hại ngày càng gia tăng, việc tìm kiếm các giải pháp xử lý hiệu quả và thân thiện với môi trường trở thành ưu tiên hàng đầu. Theo ước tính, các công nghệ truyền thống như tuyển nổi, hấp phụ, trao đổi ion, thẩm thấu ngược, điện hóa và sinh học hiện nay chưa thể loại bỏ triệt để các chất ô nhiễm, đồng thời còn tạo ra các sản phẩm phụ độc hại và chi phí vận hành cao. Trong khi đó, vật liệu quang xúc tác cấu trúc nano nổi lên như một công nghệ đầy triển vọng nhờ khả năng phân hủy các hợp chất hữu cơ dưới tác dụng của ánh sáng khả kiến, với ưu điểm chi phí thấp, không độc hại và thân thiện với môi trường.

Luận văn tập trung nghiên cứu chế tạo vật liệu quang xúc tác CuS/ZnS cấu trúc lõi/vỏ dạng tinh thể nano hoạt động trong vùng phổ khả kiến nhằm ứng dụng trong xử lý ô nhiễm môi trường nước. Mục tiêu cụ thể gồm: (1) chế tạo tinh thể nano CuS/ZnS cấu trúc lõi/vỏ đạt chất lượng cao; (2) nghiên cứu vai trò quang xúc tác hiệu quả của vật liệu trong vùng phổ khả kiến; (3) ứng dụng trong xử lý ô nhiễm môi trường nước. Nghiên cứu được thực hiện trong phạm vi điều kiện thủy nhiệt tại nhiệt độ khoảng 60°C, với thời gian phát triển tinh thể từ 10 phút đến 3 giờ, sử dụng dung môi nước và các tiền chất Cu(NO3)2, Zn(NO3)2, thioacetamide (TAA).

Việc phát triển vật liệu quang xúc tác CuS/ZnS lõi/vỏ không chỉ mở rộng phổ hấp thụ ánh sáng sang vùng khả kiến mà còn tăng cường hiệu quả tách các hạt tải điện nhờ cấu trúc lượng tử loại II, từ đó nâng cao hoạt tính quang xúc tác. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc ứng dụng công nghệ quang xúc tác nano để xử lý ô nhiễm hữu cơ trong nước, góp phần bảo vệ môi trường và sức khỏe cộng đồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

  • Hiệu ứng giam hãm lượng tử (Quantum confinement effect): Ảnh hưởng của kích thước hạt nano đến các mức năng lượng điện tử, làm thay đổi tính chất quang và điện của vật liệu. Kích thước hạt nano càng nhỏ, hiệu ứng này càng rõ rệt, dẫn đến sự điều chỉnh năng lượng vùng cấm và khả năng hấp thụ ánh sáng.

  • Cấu trúc lõi/vỏ (Core/shell structure): Vật liệu nano gồm lõi và lớp vỏ bảo vệ, trong đó lớp vỏ ZnS có năng lượng vùng cấm lớn (3,6-3,8 eV) bảo vệ lõi CuS khỏi bị oxi hóa, đồng thời tạo thành cấu trúc lượng tử loại II giúp tăng hiệu quả tách các hạt tải điện (electron và lỗ trống), nâng cao hoạt tính quang xúc tác.

  • Cơ chế quang xúc tác: Khi vật liệu quang xúc tác hấp thụ photon có năng lượng lớn hơn năng lượng vùng cấm, electron được kích thích từ vùng hóa trị lên vùng dẫn, tạo ra cặp electron-lỗ trống. Các hạt tải điện này phản ứng với nước và oxy tạo thành các gốc oxy hóa mạnh như gốc hydroxyl (▪OH) và ion siêu oxit (O2▪-), có khả năng phân hủy các hợp chất hữu cơ độc hại thành CO2 và H2O.

  • Phân hủy Rhodamine B (RhB): RhB là chất nhuộm hữu cơ độc hại, được sử dụng làm chất chỉ thị trong đánh giá hoạt tính quang xúc tác. Quá trình phân hủy RhB dưới ánh sáng khả kiến có thể xảy ra qua hai cơ chế: (1) CuS/ZnS tạo ra cặp electron-lỗ trống xúc tác phân hủy RhB; (2) RhB tự cảm quang trên bề mặt CuS/ZnS, tạo ra các gốc cation RhB+ và gốc oxy tự do, thúc đẩy quá trình phân hủy.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Nghiên cứu sử dụng các mẫu vật liệu nano CuS và CuS/ZnS được chế tạo bằng phương pháp thủy nhiệt trong môi trường nước. Các tiền chất gồm Cu(NO3)2, Zn(NO3)2, thioacetamide (TAA), ethanol và nước cất.

  • Phương pháp chế tạo: Phương pháp thủy nhiệt được áp dụng với các điều kiện phản ứng được điều chỉnh gồm tỉ lệ Cu:S (1:4 đến 1:0,5), nhiệt độ phản ứng (~60°C), thời gian phát triển tinh thể (10 phút đến 3 giờ). Quy trình chế tạo gồm hai bước: (1) tổng hợp tinh thể nano CuS lõi; (2) bọc lớp vỏ ZnS lên lõi CuS để tạo cấu trúc lõi/vỏ.

  • Phương pháp phân tích:

    • Hiển vi điện tử quét (SEM): Xác định hình dạng, kích thước và phân bố hạt nano.
    • Nhiễu xạ tia X (XRD): Xác định cấu trúc tinh thể, pha và kích thước hạt nano theo công thức Scherrer.
    • Phổ tán xạ năng lượng tia X (EDX): Phân tích thành phần nguyên tố và xác nhận sự hình thành lớp vỏ ZnS.
    • Phổ hấp thụ và huỳnh quang: Đánh giá tính chất quang và hoạt tính quang xúc tác thông qua sự suy giảm huỳnh quang của dung dịch RhB dưới ánh sáng khả kiến.

  • Timeline nghiên cứu:

    • Giai đoạn chế tạo và tối ưu điều kiện công nghệ: 3 tháng.
    • Giai đoạn phân tích cấu trúc và tính chất vật liệu: 2 tháng.
    • Giai đoạn đánh giá hoạt tính quang xúc tác và ổn định: 2 tháng.
    • Tổng thời gian nghiên cứu khoảng 7 tháng.

  • Cỡ mẫu và chọn mẫu: Các mẫu vật liệu được chế tạo với nhiều tỉ lệ Cu:S khác nhau để khảo sát ảnh hưởng đến kích thước và hình dạng. Mỗi mẫu được phân tích ít nhất 3 lần để đảm bảo tính lặp lại và độ tin cậy của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của tỉ lệ Cu:S đến hình dạng và kích thước tinh thể CuS:

    • Ở tỉ lệ Cu:S = 1:4, các hạt CuS có hình dạng tựa cầu, kích thước đồng đều khoảng 50 nm.
    • Khi tăng tỉ lệ Cu:S lên 1:1 hoặc cao hơn, hình dạng chuyển sang dạng phiến với kích thước không đồng nhất, phân bố kích thước mở rộng.
    • Kết quả SEM và XRD cho thấy cấu trúc tinh thể CuS pha hexagonal ổn định, không có tạp chất, với hằng số mạng a = 3,792 Å và c = 16,344 Å.

  2. Hiệu quả của lớp vỏ ZnS trong cấu trúc lõi/vỏ:

    • Giản đồ nhiễu xạ XRD cho thấy lớp vỏ ZnS bảo vệ lõi CuS khỏi sự oxi hóa, loại bỏ các đỉnh nhiễu xạ tạp chất Cu4SO4(OH)6 xuất hiện ở mẫu lõi CuS đơn thuần.
    • Phổ EDX xác nhận sự hiện diện của Zn, Cu và S, chứng minh lớp vỏ ZnS đã được hình thành thành công với độ dày khoảng 10 nm.

  3. Hoạt tính quang xúc tác phân hủy RhB:

    • Sau 2 giờ chiếu sáng vùng phổ khả kiến, độ dập tắt huỳnh quang của RhB đạt trên 20% với CuS lõi, trong khi với CuS/ZnS lõi/vỏ đạt hơn 50%, tăng hơn 2 lần so với lõi đơn thuần.
    • Độ bền quang của CuS/ZnS được chứng minh qua 5 lần thử nghiệm liên tiếp, độ dập tắt huỳnh quang gần như không suy giảm, cho thấy tính ổn định cao dưới ánh sáng khả kiến.

  4. Khả năng phân hủy RhB trong điều kiện ánh sáng phòng thí nghiệm:

    • Sau 4 ngày chiếu sáng, dung dịch RhB 10^-5 M với 1 mg CuS/ZnS lõi/vỏ gần như mất màu hoàn toàn, chứng tỏ hiệu quả phân hủy cao và khả năng ứng dụng thực tiễn trong xử lý ô nhiễm nước.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc sử dụng phương pháp thủy nhiệt trong môi trường nước với tỉ lệ Cu:S = 1:4, nhiệt độ 60°C và thời gian 10 phút là điều kiện tối ưu để chế tạo các hạt CuS nano có kích thước và hình dạng phù hợp cho hoạt tính quang xúc tác. Việc bọc lớp vỏ ZnS không chỉ bảo vệ lõi CuS khỏi oxi hóa mà còn tạo ra cấu trúc lượng tử loại II, giúp tăng hiệu quả tách các hạt tải điện, giảm thiểu sự tái hợp electron-lỗ trống, từ đó nâng cao hoạt tính quang xúc tác.

So với các nghiên cứu trước đây sử dụng TiO2, vật liệu CuS/ZnS có ưu thế hấp thụ ánh sáng vùng khả kiến rộng hơn do năng lượng vùng cấm hẹp của CuS (1,2-2,2 eV), tận dụng hiệu quả hơn nguồn năng lượng mặt trời. Đồng thời, lớp vỏ ZnS với vùng cấm lớn giúp tăng độ bền quang và ổn định hoạt tính theo thời gian, khắc phục nhược điểm dễ bị ăn mòn quang của CuS đơn thuần.

Dữ liệu có thể được trình bày qua biểu đồ so sánh độ dập tắt huỳnh quang của RhB theo thời gian chiếu sáng với các mẫu CuS và CuS/ZnS, cũng như bảng phân tích kích thước hạt và thành phần nguyên tố từ SEM và EDX. Những biểu đồ này minh họa rõ ràng sự cải thiện hiệu suất quang xúc tác và tính ổn định của vật liệu lõi/vỏ.

Đề xuất và khuyến nghị

  1. Mở rộng quy mô sản xuất vật liệu CuS/ZnS lõi/vỏ:

    • Áp dụng quy trình thủy nhiệt đã tối ưu để sản xuất đại trà vật liệu nano với kích thước đồng đều và chất lượng tinh thể cao.
    • Mục tiêu tăng sản lượng lên khoảng 10 lần trong vòng 12 tháng.
    • Chủ thể thực hiện: các viện nghiên cứu và doanh nghiệp công nghệ vật liệu.

  2. Phát triển hệ thống xử lý nước thải sử dụng vật liệu quang xúc tác CuS/ZnS:

    • Thiết kế và thử nghiệm hệ thống xử lý nước thải công nghiệp có chứa hợp chất hữu cơ độc hại như RhB, thuốc nhuộm.
    • Mục tiêu giảm nồng độ ô nhiễm hữu cơ xuống dưới ngưỡng quy định trong vòng 24 giờ xử lý.
    • Chủ thể thực hiện: các công ty môi trường, trung tâm nghiên cứu ứng dụng.

  3. Nghiên cứu cải tiến vật liệu để tăng hiệu suất quang xúc tác:

    • Thử nghiệm pha tạp các nguyên tố khác hoặc điều chỉnh độ dày lớp vỏ ZnS để tối ưu hóa khả năng tách hạt tải điện.
    • Mục tiêu nâng cao hiệu suất phân hủy RhB thêm 20% trong 2 giờ chiếu sáng.
    • Chủ thể thực hiện: các nhóm nghiên cứu khoa học vật liệu.

  4. Đánh giá tác động môi trường và an toàn sức khỏe:

    • Thực hiện các nghiên cứu về khả năng tái sử dụng, phân hủy và ảnh hưởng của vật liệu nano CuS/ZnS đến môi trường và sức khỏe con người.
    • Mục tiêu đảm bảo vật liệu không gây ô nhiễm thứ cấp và an toàn khi ứng dụng thực tế.
    • Chủ thể thực hiện: các tổ chức kiểm định môi trường và y tế.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và giảng viên ngành vật liệu và hóa học:

    • Lợi ích: Cung cấp kiến thức chuyên sâu về vật liệu quang xúc tác nano lõi/vỏ, phương pháp chế tạo và phân tích tính chất.
    • Use case: Phát triển đề tài nghiên cứu mới hoặc giảng dạy chuyên đề về vật liệu nano và quang xúc tác.

  2. Doanh nghiệp công nghệ môi trường và xử lý nước thải:

    • Lợi ích: Áp dụng công nghệ quang xúc tác mới để nâng cao hiệu quả xử lý ô nhiễm hữu cơ trong nước với chi phí hợp lý.
    • Use case: Thiết kế hệ thống xử lý nước thải sử dụng vật liệu CuS/ZnS lõi/vỏ.

  3. Sinh viên cao học và nghiên cứu sinh chuyên ngành vật lý, hóa học:

    • Lợi ích: Tham khảo quy trình nghiên cứu khoa học bài bản, phương pháp phân tích và đánh giá vật liệu nano.
    • Use case: Học tập, làm luận văn hoặc luận án liên quan đến vật liệu quang xúc tác.

  4. Cơ quan quản lý môi trường và chính sách:

    • Lợi ích: Hiểu rõ tiềm năng và ứng dụng của công nghệ quang xúc tác trong xử lý ô nhiễm môi trường, từ đó xây dựng chính sách hỗ trợ phát triển công nghệ xanh.
    • Use case: Đánh giá và khuyến khích áp dụng công nghệ xử lý nước thải thân thiện môi trường.

Câu hỏi thường gặp

  1. Vật liệu CuS/ZnS lõi/vỏ có ưu điểm gì so với TiO2 truyền thống?
    Vật liệu CuS/ZnS có năng lượng vùng cấm hẹp hơn (1,2-2,2 eV so với 3,2 eV của TiO2), cho phép hấp thụ ánh sáng vùng khả kiến rộng hơn, tận dụng hiệu quả nguồn năng lượng mặt trời. Lớp vỏ ZnS bảo vệ lõi CuS khỏi oxi hóa, tăng độ bền và hiệu suất quang xúc tác.

  2. Phương pháp thủy nhiệt có ưu điểm gì trong chế tạo vật liệu nano?
    Phương pháp thủy nhiệt cho phép tạo ra sản phẩm có độ tinh khiết cao, kích thước hạt đồng đều, thời gian phản ứng nhanh và tiêu tốn ít năng lượng. Ngoài ra, sử dụng dung môi nước giúp giảm chi phí và thân thiện môi trường.

  3. Làm thế nào để đánh giá hoạt tính quang xúc tác của vật liệu?
    Hoạt tính quang xúc tác được đánh giá qua sự phân hủy chất chỉ thị Rhodamine B dưới ánh sáng khả kiến, đo sự suy giảm cường độ huỳnh quang hoặc hấp thụ của dung dịch RhB theo thời gian chiếu sáng.

  4. Vật liệu CuS/ZnS có thể tái sử dụng nhiều lần không?
    Kết quả thí nghiệm cho thấy vật liệu CuS/ZnS lõi/vỏ có độ bền quang cao, hoạt tính quang xúc tác gần như không suy giảm sau 5 lần sử dụng liên tiếp, phù hợp cho ứng dụng thực tế.

  5. Có thể ứng dụng vật liệu này trong xử lý các loại ô nhiễm khác ngoài RhB không?
    Vật liệu quang xúc tác CuS/ZnS có khả năng tạo ra các gốc oxy hóa mạnh, có thể phân hủy nhiều hợp chất hữu cơ độc hại khác trong nước và không khí, mở rộng ứng dụng trong xử lý ô nhiễm môi trường đa dạng.

Kết luận

  • Đã xác định được điều kiện công nghệ tối ưu để chế tạo tinh thể nano CuS lõi và CuS/ZnS lõi/vỏ trong môi trường nước với kích thước ~50 nm và cấu trúc tinh thể hexagonal chất lượng cao.
  • Lớp vỏ ZnS bảo vệ lõi CuS khỏi oxi hóa, tạo cấu trúc lượng tử loại II giúp tăng hiệu quả tách hạt tải điện, nâng cao hoạt tính quang xúc tác.
  • Hoạt tính quang xúc tác của CuS/ZnS lõi/vỏ tăng hơn 2 lần so với CuS lõi đơn thuần, đồng thời có độ bền quang cao qua nhiều lần sử dụng.
  • Vật liệu có khả năng phân hủy hiệu quả hợp chất hữu cơ RhB dưới ánh sáng khả kiến, phù hợp ứng dụng xử lý ô nhiễm môi trường nước.
  • Đề xuất tiếp tục nghiên cứu mở rộng quy mô sản xuất và ứng dụng thực tiễn, đồng thời đánh giá tác động môi trường và an toàn sức khỏe.

Hành động tiếp theo: Khuyến khích các tổ chức nghiên cứu và doanh nghiệp phối hợp phát triển công nghệ sản xuất đại trà và ứng dụng vật liệu quang xúc tác CuS/ZnS trong xử lý ô nhiễm môi trường, góp phần bảo vệ nguồn nước và sức khỏe cộng đồng.
