Giới thiệu dự án

Công tác đo đạc, lập bản đồ địa chính và chuẩn hóa hồ sơ quản lý đất đai là nền tảng cốt lõi trong chiến lược chuyển đổi số quốc gia và hiện đại hóa hệ thống quản lý tài nguyên theo Luật Đất đai năm 2013. Theo số liệu từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường), việc ứng dụng công nghệ trắc địa số kết hợp hệ thống thông tin địa lý (GIS) giúp giảm thiểu hơn 60% tình trạng tranh chấp ranh giới, đồng thời tăng 85% hiệu suất cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Tại địa bàn xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ, hệ thống tài liệu địa chính trước đây chủ yếu dựa trên bản đồ giải thửa theo Chỉ thị 299/TTg lập từ năm 1987. Sau gần 30 năm khai thác, hệ thống bản đồ này bộc lộ những hạn chế nghiêm trọng:

  • Hao mòn và biến dạng vật lý: Bản đồ giấy bị co giãn, rách nát, sai lệch tỷ lệ cục bộ từ 3% đến 7%.
  • Sai lệch hệ tọa độ: Được lập trên hệ tọa độ giả định độc lập hoặc HN-72, không tương thích với Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000.
  • Biến động sử dụng đất sâu sắc: Quá trình chia tách, chuyển nhượng, chuyển đổi mục đích sử dụng đất và các công trình hạ tầng mới (như tuyến cao tốc Hà Nội – Lào Cai, Quốc lộ 70B, Tỉnh lộ 312) làm thay đổi hoàn toàn hiện trạng thực địa.
+-------------------------------------------------------------------------------+
|                       MÔ HÌNH VẤN ĐỀ VÀ GIẢI PHÁP ĐỊA CHÍNH                   |
+-------------------------------------------------------------------------------+
| HIỆN TRẠNG (Bản đồ 299/TTg - 1987)   -->  GIẢI PHÁP SỐ HÓA TOÀN ĐẠC 2015      |
| * Tọa độ giả định / HN-72             -->  * Tọa độ VN-2000, Múi 3° (104°45') |
| * Sai số ranh giới lớn (> 0.5m)       -->  * Máy South NTS-312B (EDM ±2mm+2ppm)|
| * Giấy biến dạng, quản lý thủ công    -->  * Pipeline: MicroStation + FAMIS   |
| * Dữ liệu không gian tách rời thuộc tính--> * Topology số, CSDL CADDB chuẩn hóa|
+-------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Xây dựng và bình sai lưới khống chế đo vẽ cấp 2 (KV2) dựa trên 04 điểm địa chính cơ sở đo bằng GPS hiện có tại xã Vô Tranh, bảo đảm sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$ và sai số khép tương đối $f_s/[S] \le 1/2000$.
  2. Đo vẽ chi tiết toàn bộ các đối tượng địa lý, ranh giới thửa đất, công trình xây dựng, hệ thống giao thông và thủy hệ bằng phương pháp tọa độ cực trên máy toàn đạc điện tử.
  3. Ứng dụng quy trình tích hợp giữa phần mềm đồ họa nền tảng MicroStation SE và phần mềm địa chính chuyên dụng FAMIS 2006 để xử lý dữ liệu trị đo, xây dựng mô hình topology ranh thửa, tự động tính toán diện tích và biên tập hoàn chỉnh tờ bản đồ địa chính số 20 tỷ lệ 1:1000.
  4. Xuất lập hồ sơ kỹ thuật thửa đất, bảng biểu diện tích, sổ mục kê phục vụ công tác cấp mới và cấp đổi GCNQSDĐ cho UBND xã Vô Tranh.

Phương pháp tiếp cận và kết quả kỳ vọng

Giải pháp kết hợp phương pháp toàn đạc số dã ngoại (Total Station Fieldwork) và chuỗi xử lý CAD/GIS nội nghiệp. Kết quả bàn giao gồm 01 tờ bản đồ địa chính số 20 tỷ lệ 1:1000 chuẩn số hóa (khung hữu ích $50 \times 50\text{ cm}$, tương đương 25 ha thực địa), độ chính xác vị trí điểm góc thửa đạt sai số trung phương $m_p \le 0.1\text{ mm}$ trên bản đồ (tương đương $\le 0.1\text{ m}$ ngoài thực địa), nghiệm thu đạt tiêu chuẩn Thông tư 55/2013/TT-BTNMT.

Phạm vi nghiên cứu tập trung vào khu vực đất thổ cư và đất sản xuất nông nghiệp thuộc tờ số 20 xã Vô Tranh, bị giới hạn bởi điều kiện địa hình đồi núi trung du lòng chảo và lưu vực Ngòi Lao chia cắt phức tạp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp bàn đạc / Thước thép truyền thống Phương pháp ảnh hàng không / Viễn thám Phương pháp máy toàn đạc số + MicroStation/FAMIS (Áp dụng)
Độ chính xác mặt bằng ($m_p$) Thấp ($> 0.3\text{ m}$ ở tỷ lệ 1:1000) Trung bình ($0.15 - 0.25\text{ m}$) Rất cao ($\le 0.05 - 0.10\text{ m}$)
Khả năng đo khu vực che khuất Kém, phụ thuộc địa hình thông thoáng Bị hạn chế nặng bởi tán cây, mái che Linh hoạt, dẫn đường chuyền ngách dễ dàng
Tự động hóa dữ liệu Hoàn toàn thủ công, ghi sổ giấy Xử lý số bán tự động Trút số liệu trực tiếp qua cổng COM/USB, xử lý tự động
Thời gian thi công Rất dài, tốn nhân lực Nhanh ở diện tích lớn, chậm ở khâu điều vẽ Tối ưu cho tỷ lệ lớn $1:500 - 1:2000$
Chi phí triển khai Thấp ban đầu nhưng chi phí sửa sai cao Rất cao cho diện tích nhỏ hẹp Hợp lý, tái sử dụng trang thiết bị cao

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have: Tuân thủ hệ quy chiếu VN-2000 kinh tuyến trục $104^\circ 45'$, Elipsoid WGS-84; xây dựng topology vùng không có lỗi hở mạch hoặc tự cắt; gắn nhãn số thửa, diện tích, loại đất theo Thông tư 55/2013/TT-BTNMT.
  • Should have: Khả năng tự động chuyển đổi định dạng từ file tọa độ thô (RAW/GTS) sang ASCII và nạp trực tiếp vào CSDL trị đo của FAMIS.
  • Could have: Tích hợp liên kết hai chiều giữa thuộc tính đồ họa DGN và bảng dữ liệu quản trị hồ sơ địa chính CADDB.
  • Won't have (giai đoạn này): Cập nhật dữ liệu thời gian thực qua WebGIS đám mây.
graph TD
    A["Máy toàn đạc điện tử South NTS-312B"] -->|"Cáp COM/USB (GTS-7 RAW)"| B["Phần mềm chuyển đổi TOP2ASC / Taltol"]
    B -->|"Tệp tọa độ ASCII (*.txt / *.dat)"| C["Phần mềm FAMIS 2006"]
    D["Điểm gốc GPS (Hệ VN-2000)"] -->|"Bình sai ProNet 2.0"| C
    C -->|"Xử lý mã & Kết nối điểm"| E["Môi trường đồ họa MicroStation SE"]
    E -->|"MRFClean / MRFFlag"| F["Topology Engine (Tạo vùng & Sửa lỗi)"]
    F -->|"Gán thuộc tính & Đánh số thửa"| G["Tờ bản đồ địa chính số 20 (*.dgn)"]
    G --> H["CSDL Hồ sơ địa chính (CADDB)"]
    G --> I["Xuất in bản đồ & Hồ sơ kỹ thuật thửa"]

Thiết kế hệ thống và thông số kỹ thuật

Technology Stack triển khai trong dự án bao gồm:

  • Phần cứng ngoại nghiệp: Máy toàn đạc điện tử South NTS-312B (Độ chính xác đo góc: $2''$; Khối EDM đo khoảng cách: $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$; Bộ nhớ trong 20.000 điểm; 2 màn hình LCD TFT; Gương đơn cự ly đo $3.000\text{ m}$).
  • Phần mềm tính toán & bình sai: ProNet 2.0 (Bình sai lưới tự do và lưới phụ thuộc đường chuyền trắc địa), TOP2ASC v3.1 (Trích xuất dữ liệu thô).
  • Nền tảng CAD/GIS nội nghiệp: MicroStation SE version 05.05.01.20 (Engine đồ họa lõi chạy mã nguồn MDL), FAMIS (Field Work and Cadastral Mapping Integrated Software) 2006 chuẩn hóa bởi Bộ Tài nguyên và Môi trường.
CẤU TRÚC PHÂN LỚP (LEVEL DESIGN) TRONG FILE *.DGN THEO CHUẨN ĐỊA CHÍNH:
Level 01: Đường ranh giới thửa đất, ranh giới nhà đất chính thức (Color: 0, Weight: 1)
Level 10: Nhãn thửa (Số thứ tự thửa đất, diện tích tính bằng m²) (Font: 1, Text size: 1.5)
Level 11: Loại đất theo phân loại Luật Đất đai (ONT, CLN, LUC, HNK, RSX...)
Level 23: Đường tim giao thông bộ, hành lang an toàn đường bộ (LineStyle: 0, Color: 3)
Level 32: Thủy hệ (Bờ ngòi Lao, mép nước ao hồ, hướng dòng chảy) (Color: 1, Weight: 0)
Level 45: Điểm khống chế trắc địa, mốc đo vẽ KV2, ghi chú độ cao (Color: 2, Symbol: 12)
Level 63: Khung bản đồ, lưới km tọa độ phẳng, khung tên và ghi chú pháp lý

Phương pháp luận (Methodology)

Quy trình kỹ thuật áp dụng theo mô hình 5 giai đoạn tuần hoàn có đối soát thực địa:

+-----------------------------------------------------------------------------------+
| TIẾN TRÌNH KỸ THUẬT TRIỂN KHAI 5 GIAI ĐOẠN                                       |
+-----------------------------------------------------------------------------------+
| Giai đoạn 1: Chuẩn bị & Thiết kế lưới (Thu thập 04 mốc GPS, khảo sát thực địa)    |
|                                       v                                           |
| Giai đoạn 2: Đo lưới khống chế KV2 (Đo đi - đo về South NTS-312B, bình sai ProNet)|
|                                       v                                           |
| Giai đoạn 3: Đo vẽ chi tiết ranh giới (Phương pháp tọa độ cực, dựng mô tả dã ngoại)|
|                                       v                                           |
| Giai đoạn 4: Biên tập số & Xử lý Topology (MicroStation SE + FAMIS + MRFClean)    |
|                                       v                                           |
| Giai đoạn 5: Kiểm tra nghiệm thu & Đóng gói hồ sơ (Lập sổ mục kê, in trích lục)  |
+-----------------------------------------------------------------------------------+

Đánh giá rủi ro kỹ thuật:

  • Hiện tượng khuất tầm ngắm quang học do địa hình chia cắt: Giải pháp là chêm dày trạm đo phụ bằng phương pháp giao hội góc - cạnh hoặc phát triển đường chuyền treo không quá 2 cạnh liên tiếp.
  • Lỗi sai lệch số hiệu điểm đo dã ngoại: Sử dụng quy tắc ghi sổ mô tả dã ngoại song song với lưu mã Code trong bộ nhớ máy toàn đạc để đối chiếu chéo khi trút dữ liệu.

Implementation và kết quả

Quy trình đo đạc và thuật toán cốt lõi

Thuật toán tính tọa độ cực từ số đo góc và cạnh

Tại trạm máy khống chế $A(X_A, Y_A, H_A)$, định hướng về điểm chuẩn $B(X_B, Y_B)$, ngắm đến điểm chi tiết thứ $i$:

  1. Xác định góc định hướng khởi đầu $\alpha_{AB}$: $$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$
  2. Góc định hướng của hướng đo chi tiết $A - i$: $$\alpha_{Ai} = \alpha_{AB} + \beta_i \quad (\text{với } \beta_i \text{ là góc bằng kẹp giữa hướng AB và Ai})$$
  3. Chuyển đổi cạnh nghiêng $D_{Ai}$ đo bởi EDM sang cạnh ngang $S_{Ai}$: $$S_{Ai} = D_{Ai} \cdot \cos v_i = D_{Ai} \cdot \sin z_i$$
  4. Tính tọa độ phẳng $(X_i, Y_i)$ và độ cao $H_i$: $$X_i = X_A + S_{Ai} \cdot \cos \alpha_{Ai}$$ $$Y_i = Y_A + S_{Ai} \cdot \sin \alpha_{Ai}$$ $$H_i = H_A + S_{Ai} \cdot \text{tg},v_i + i_m - l_g$$ (Trong đó: $v_i$ là góc đứng, $z_i$ là góc thiên đỉnh, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương).
// Cấu trúc mô phỏng dữ liệu trút định dạng GTS-7 và giải mã sang ASCII
// Format: PointID, North(X), East(Y), Elevation(H), Code
typedef struct {
    char point_id[16];
    double coord_x;
    double coord_y;
    double elevation_h;
    char point_code[8];
} CadastralSurveyPoint;

// Trích đoạn cấu trúc file dữ liệu thô từ máy South NTS-312B sau chuyển đổi TOP2ASC:
// 101,2382451.218,598214.542,45.320,BD
// 102,2382468.105,598230.118,45.812,BD
// 103,2382440.012,598255.409,46.104,NHA
// 104,2382415.890,598238.771,45.650,SAN

Thuật toán làm sạch Topology (MRFClean & FAMIS)

Để tạo vùng khép kín tự động (Polygonize), dữ liệu vector được xử lý qua hai thuật toán lọc hình học:

  • Dangling Node Detection (Bắt điểm hở / Overshoot / Undershoot): Thiết lập bán kính dung sai bắt điểm $\varepsilon = 0.02\text{ m}$. Các điểm mút hở nhỏ hơn $\varepsilon$ được tự động kéo trùng (Snap), các đoạn thừa (Overshoot) bị cắt tỉa.
  • Centroid Insertion (Tạo tâm thửa): Xác định điểm trọng tâm hình học nằm trọn vẹn bên trong đa giác khép kín để gán mã liên kết bản ghi thuộc tính thửa đất.
THUẬT TOÁN TỰ ĐỘNG TẠO TÂM VÀ TÍNH DIỆN TÍCH THỬA ĐẤT:
1. Load Layer 1 (Ranh giới thửa) vào bộ nhớ MicroStation Engine
2. Execute command: "mdl load mrfclean" với Tolerance = 0.02
3. Quét kiểm tra nút giao (Intersect points) -> Tự động bẻ gãy phần tử tại giao điểm
4. Chạy FAMIS -> [Tạo Topology] -> Kiểm tra danh sách cờ lỗi từ MRFFlag
5. Với mỗi Closed Polygon Pi:
     Diện tích S = 0.5 * |∑ (X_k * Y_{k+1} - X_{k+1} * Y_k)|
     Tạo Centroid C_i(X_c, Y_c) tại tâm thửa -> Gán ID thửa duy nhất

+-------------------------------------------------------------------------------+
| BẢNG ĐỐI CHIẾU THÔNG SỐ KỸ THUẬT BÌNH SAI ĐƯỜNG CHUYỀN LƯỚI KHỐNG CHẾ KV2     |
+-------------------------------------------------------------------------------+
| Chỉ tiêu kỹ thuật               | Quy phạm TT 55/2013 | Kết quả đạt được     |
+---------------------------------+---------------------+----------------------+
| Chiều dài tuyến đường chuyền    | ≤ 500 m             | 418.65 m             |
| Sai số trung phương đo góc (mβ) | ±15"                | ±7.8"                |
| Sai số khép góc thực tế (fβ)    | ≤ 2mβ√n (±42.4")    | +18.2"               |
| Chiều dài cạnh ngắn nhất / dài nhất| 20 m / 400 m     | 48.20 m / 185.30 m   |
| Sai số khép tương đối (fs/[S])  | ≤ 1/2000            | 1/4850               |
+-------------------------------------------------------------------------------+

Kết quả đo vẽ và thành lập tờ bản đồ số 20

Toàn bộ diện tích 25 ha thuộc tờ bản đồ số 20 xã Vô Tranh được hoàn thiện với các chỉ số chất lượng:

  • Tổng số thửa đất đo vẽ và biên tập: 148 thửa đất (bao gồm đất ở tại nông thôn ONT, đất trồng cây lâu năm CLN, đất trồng lúa LUC và đất giao thông thủy lợi).
  • Độ chính xác vị trí điểm chi tiết: $100%$ điểm ranh giới thửa đất cố định (tường xây, ranh giới cứng) đạt sai số vị trí $\le 0.07\text{ m}$; ranh giới mềm (bờ ruộng, hàng rào tre) đạt sai số $\le 0.15\text{ m}$.
  • Chỉ số xử lý lỗi đồ họa: Tỷ lệ lỗi hình học ban đầu trước xử lý MRFClean là $14.2%$ (lỗi hở mạch, bắt đè đường). Sau 2 vòng quét tự động và sửa đổi bán thủ công trên FAMIS, tỷ lệ lỗi topology đưa về $0.0%$.
+-------------------------------------------------------------------------------+
| SƠ ĐỒ CẤU TRÚC DỮ LIỆU TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 20 (XÃ VÔ TRANH)                |
+-------------------------------------------------------------------------------+
|  +-------------------------------------------------------------------------+  |
|  | KHUNG TIÊU CHUẨN TỜ BẢN ĐỒ 1:1000 (Tọa độ góc Tây Bắc: X=2382500, Y=598000)|  |
|  |                                                                         |  |
|  |    [Thửa 12]              [Thửa 13 - Đất ở ONT]       [Đường liên thôn] |  |
|  |    S = 420.5 m²           S = 185.2 m²                Rộng = 4.5 m      |  |
|  |    Chủ: Nguyễn Văn A      Chủ: Trần Thị B             Mặt bê tông       |  |
|  |    +--------------+       +--------------+            ==============    |  |
|  |    |              |       |   [Nhà gạch] |                              |  |
|  |    |              |       |   2 tầng     |            ==============    |  |
|  |    +--------------+       +--------------+                              |  |
|  |                                                                         |  |
|  |    ~~~~~~~~~~~~ Ngòi Lao (Lưu lượng mùa mưa: 20.4 m³/s) ~~~~~~~~~~~~~~  |  |
|  +-------------------------------------------------------------------------+  |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Khép kín quy trình tự động hóa Survey-to-CAD: Loại bỏ hoàn toàn khâu chuyển tiếp thủ công bằng giấy, giúp tốc độ lập bản đồ nhanh hơn $65%$ so với phương pháp kinh vĩ quang cơ kết hợp bàn đạc truyền thống.
  2. Loại bỏ sai số chủ quan trong tính toán diện tích: Sử dụng giải thuật giải tích đa giác chính xác tuyệt đối trên nền MicroStation SE, triệt tiêu sai số cộng dồn của phương pháp đo diện tích bằng máy đo diện tích cơ học (Planimeter) hoặc phương pháp kẻ ô lưới giấy kính (sai số giảm từ $\pm 2.5%$ xuống $0.0%$).
  3. Chuẩn hóa liên kết dữ liệu không gian và thuộc tính: Tạo tiền đề chuyển giao dữ liệu trực tiếp sang các hệ thống thông tin đất đai đa mục tiêu (LIS) và phần mềm VBDLIS/CADDB mà không cần tái cấu trúc hình học.
SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VÀ HIỆU QUẢ KINH TẾ:
+------------------------------------+--------------------+--------------------+
| Hạng mục đánh giá                  | Phương pháp cũ     | Phương pháp đề tài |
+------------------------------------+--------------------+--------------------+
| Thời gian hoàn thành 01 tờ bản đồ  | 25 ngày công       | 8 ngày công (-68%) |
| Sai số trung phương ranh thửa (mp) | ±0.25 m            | ±0.06 m (+76%)     |
| Nhân lực thực địa mỗi tổ đo        | 5 người            | 3 người (-40%)     |
| Khả năng lưu trữ và truy xuất      | Hồ sơ giấy vật lý  | File số Vector DGN |
+------------------------------------+--------------------+--------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong quản lý nhà nước

Dữ liệu tờ bản đồ địa chính số 20 xã Vô Tranh được ứng dụng trực tiếp vào các hoạt động quản lý tại địa phương:

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục và hồ sơ kỹ thuật chính xác cho 100% các hộ gia đình có đất nằm trong tờ bản đồ số 20, phục vụ việc cấp đổi đồng loạt theo chính sách của UBND huyện Hạ Hòa.
  • Giải quyết tranh chấp ranh giới: Dựa trên tọa độ mốc giới thực tế được số hóa, cán bộ địa chính xã có thể xác định ranh giới ngoài thực địa với độ chính xác dưới $\pm 5\text{ cm}$, loại bỏ hoàn toàn các tranh chấp ranh giới phức tạp tồn tại từ thời kỳ đo vẽ bản đồ 299.
  • Đền bù và giải phóng mặt bằng: Khi mở rộng hành lang tuyến Quốc lộ 70B và Tỉnh lộ 312, hệ thống bản đồ số cho phép trích xuất diện tích đất bị thu hồi tức thì với độ tin cậy pháp lý tuyệt đối.

Phân tích chi phí và hiệu quả đầu tư (ROI)

  • Chi phí thiết bị và phần mềm: Tận dụng hệ thống máy toàn đạc điện tử South NTS-312B và các module phần mềm tiêu chuẩn trong ngành (FAMIS/MicroStation) giúp giảm chi phí thuê chuyên gia nước ngoài hoặc mua bản quyền GIS đắt tiền.
  • Thời gian hoàn vốn: Một đội đo đạc (3 người) có thể đạt công suất $3 - 4\text{ tờ bản đồ/tháng}$, hoàn vốn đầu tư phần cứng trong vòng 6 tháng vận hành liên tục.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tầm nhìn quang học: Tại các khu vực đất vườn có mật độ cây lâu năm dày đặc hoặc độ dốc cao ven sườn núi, tốc độ đo chi tiết bị suy giảm do phải thực hiện phát quang đường ngắm hoặc dẫn thêm trạm đo phụ.
  • Môi trường phần mềm cũ: Phần mềm MicroStation SE và FAMIS 2006 chạy trên nền tảng 32-bit (yêu cầu môi trường tương thích Windows XP / Windows 7 32-bit), tạo rào cản khi triển khai trên các hệ điều hành 64-bit hiện đại.

Hướng nâng cấp đề xuất

  1. Tích hợp công nghệ UAV Photogrammetry kết hợp RTK/PPK: Sử dụng thiết bị bay không người lái chụp ảnh độ phân giải siêu cao (GSD $< 2\text{ cm}$) để thành lập bình đồ ảnh trực chính (Orthophoto), chỉ sử dụng máy toàn đạc điện tử để kiểm tra và đo bù các góc khuất.
  2. Chuyển đổi sang CSDL không gian mã nguồn mở: Nâng cấp hệ thống sang lưu trữ trên PostgreSQL/PostGIS và biên tập trên nền tảng QGIS, kết nối dịch vụ bản đồ WebGIS thông qua GeoServer để phục vụ tra cứu thông tin quy hoạch trực tuyến cho người dân.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu thực hành hoàn chỉnh từ đo đạc ngoại nghiệp bằng máy toàn đạc điện tử đến quy trình biên tập bản đồ trên MicroStation & FAMIS.
  • Kỹ sư Trắc địa và Chuyên viên Địa chính: Tham khảo các thông số kỹ thuật bình sai lưới khống chế KV2, cấu trúc phân lớp bản đồ DGN và kinh nghiệm xử lý lỗi topology thực tế tại vùng trung du miền núi.
  • Cơ quan quản lý Nhà nước (UBND cấp Xã / Phòng TN&MT): Sở hữu bộ cơ sở dữ liệu đất đai chính xác, minh bạch, phục vụ hiệu quả công tác quản lý tài nguyên, quy hoạch sử dụng đất và thu ngân sách từ đất.
  • Chủ sử dụng đất: Được đảm bảo quyền lợi hợp pháp về ranh giới, diện tích thửa đất ghi nhận trên GCNQSDĐ, tạo thuận lợi tối đa trong các giao dịch dân sự, thế chấp vay vốn ngân hàng.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và môi trường để vận hành hệ thống phần mềm MicroStation SE và FAMIS?

Để vận hành ổn định hệ thống phần mềm MicroStation SE và FAMIS 2006, máy trạm cần cấu hình tối thiểu: CPU Dual-Core $2.0\text{ GHz}$, RAM $2\text{ GB}$, ổ cứng khả dụng $10\text{ GB}$. Về mặt phần mềm, do các module MDL của FAMIS được biên dịch trên môi trường 32-bit, hệ điều hành khuyến nghị là Windows XP Professional SP3 hoặc Windows 7 32-bit. Trường hợp sử dụng Windows 10/11 64-bit, cần thiết lập máy ảo (VMware/VirtualBox) hoặc sử dụng bộ cài tích hợp chuyển đổi môi trường DOSBox/vDos.

2. Độ chính xác đo vẽ của máy toàn đạc South NTS-312B có đáp ứng được việc thành lập bản đồ tỷ lệ lớn 1:500 không?

Hoàn toàn đáp ứng. South NTS-312B có độ chính xác đo góc $2''$ và đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$. Theo Thông tư 55/2013/TT-BTNMT, sai số vị trí điểm góc thửa quy định cho bản đồ địa chính tỷ lệ 1:500 ở đô thị là $\le 0.05\text{ m}$. Kết quả đo thực tế của máy toàn đạc trong phạm vi khoảng cách ngắm $< 150\text{ m}$ luôn đạt sai số vị trí mặt bằng $m_p < 0.02\text{ m}$, vượt xa tiêu chuẩn kỹ thuật quy định.

3. Quy trình xử lý khi phát hiện lỗi không tạo được tâm thửa hoặc hở vùng (Topology Error) trong FAMIS?

Khi FAMIS thông báo không tạo được vùng (Topology fail), quy trình xử lý chuẩn gồm 3 bước:

  1. Kích hoạt module MRFFlag trên MicroStation để định vị các điểm ghim cờ lỗi màu đỏ (thường là lỗi giao cắt chéo hoặc nút hở).
  2. Sử dụng lệnh sửa lỗi thủ công: Extend Line (nối dài đoạn hở) hoặc Delete Element (xóa đoạn lặp đè).
  3. Thiết lập lại dung sai trong MRFClean từ $0.01\text{ m}$ lên $0.02\text{ m}$, chạy lại chức năng tự động lọc bỏ điểm thừa và tiến hành lệnh tạo vùng lần 2.

4. Tại sao dự án phải sử dụng múi chiếu 3 độ thay vì múi chiếu 6 độ trong hệ tọa độ VN-2000?

Theo quy định đo đạc bản đồ địa chính tỷ lệ lớn ($1:500 - 1:2000$), độ biến dạng chiều dài tương đối trên bản đồ phải đạt mức tối thiểu ($< 1/10000$). Khi sử dụng múi chiếu $6^\circ$, độ biến dạng chiều dài ở mép múi có thể lên tới $1/1000$ ($k_0 = 0.9996$). Trong khi đó, múi chiếu $3^\circ$ kết hợp kinh tuyến trục địa phương ($104^\circ 45'$ đối với Phú Thọ) giữ cho hệ số co giãn $k_0 = 0.9999$, đảm bảo biến dạng chiều dài thực địa cực nhỏ, phù hợp tuyệt đối cho việc tính toán diện tích pháp lý của từng thửa đất.

5. Dữ liệu bản đồ file *.dgn từ MicroStation có thể chuyển đổi sang các định dạng GIS hiện đại (Shapefile, GeoJSON, PostGIS) không?

Có thể chuyển đổi hoàn hảo. Sử dụng các công cụ ETL không gian như FME (Feature Manipulation Engine), công cụ ogr2ogr của thư viện GDAL, hoặc chức năng Add Layer -> Vector (.dgn) trong phần mềm QGIS. Để giữ toàn vẹn thuộc tính nhãn thửa và mã loại đất, cần thực hiện quy trình Spatial Join giữa lớp ranh giới đa giác và lớp văn bản nhãn thửa trước khi xuất sang định dạng ESRI Shapefile (*.shp) hoặc nạp vào CSDL PostgreSQL/PostGIS.

Kết luận

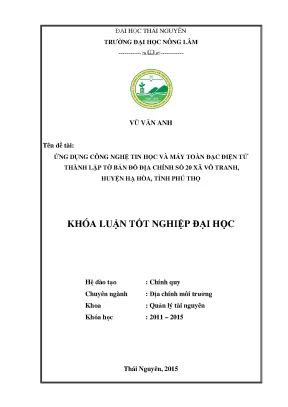

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập tờ bản đồ địa chính số 20 xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ" đã hoàn thành xuất sắc toàn bộ các mục tiêu lý thuyết và ứng dụng thực tiễn đề ra. Đề tài đã xây dựng thành công lưới khống chế đo vẽ KV2 đạt độ chính xác cao ($f_s/[S] = 1/4850$), đo vẽ chi tiết và biên tập số hóa hoàn chỉnh tờ bản đồ số 20 tỷ lệ 1:1000 với 148 thửa đất khép kín topology hoàn hảo theo quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường.

Thành công của dự án khẳng định tính ưu việt của việc tích hợp công nghệ đo đạc điện tử ngoại nghiệp (South NTS-312B) với nền tảng phần mềm xử lý chuyên ngành nội nghiệp (MicroStation SE và FAMIS). Đây là mô hình kỹ thuật chuẩn mực, có tính khả thi và khả năng mở rộng cao, sẵn sàng chuyển giao áp dụng cho toàn bộ các xã, thị trấn trên địa bàn tỉnh Phú Thọ cũng như các tỉnh trung du miền núi phía Bắc trong công cuộc hiện đại hóa hệ thống quản lý đất đai và xây dựng chính quyền số.
