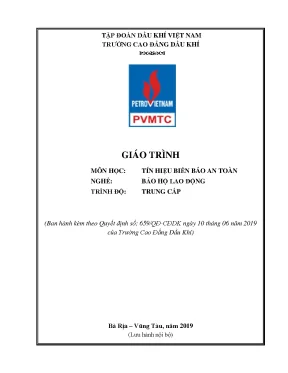

Giáo Trình Tín Hiệu Biển Báo An Toàn Nghề Bảo Hộ Lao Động Trình Độ Trung Cấp

Giáo trình tín hiệu biển báo an toàn nghề bảo hộ lao động trình độ trung cấp năm 2019 cung cấp kiến thức cần thiết cho sinh viên ngành dầu khí.

• Tác giả: Th.S Nguyễn Ngọc Linh
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Bảo Hộ Lao Động
• Đề tài: Giáo Trình Tín Hiệu Biển Báo An Toàn
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2019
• Địa điểm: Bà Rịa – Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: KHÁI NIỆM VỀ TÍN HIỆU, BIỂN BÁO VÀ VAI TRÒ CỦA TÍN HIỆU, BIỂN BÁO TRONG LAO ĐỘNG SẢN XUẤT
• 1.1. KHÁI NIỆM, THUẬT NGỮ VỀ TÍN HIỆU, BIỂN BÁO
• 1.2. MỤC ĐÍCH, Ý NGHĨA VÀ TẦM QUAN TRỌNG CỦA TÍN HIỆU, BIỂN BÁO
• 2. CHƯƠNG 2: MÀU SẮC VÀ THÔNG TIN TRÊN TÍN HIỆU, BIỂN BÁO
• 2.1. PHÂN LOẠI TÍNH HIỆU, BIỂN BÁO
• 2.2. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN CẤM
• 2.3. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN CẢNH BÁO
• 2.4. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN CHỈ DẪN
• 2.5. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN QUY ĐỊNH BẮT BUỘC THỰC HIỆN
• 2.6. LỰA CHỌN CHẤT LIỆU KHÁC NHAU ĐỂ SẢN XUẤT TÍN HIỆU, BIỂN BÁO
• 3. CHƯƠNG 3: HỆ THỐNG TIÊU CHUẨN VỀ TÍN HIỆU, BIỂN BÁO TRÊN THẾ GIỚI VÀ VIỆT NAM
• 3.1. TIÊU CHUẨN QUỐC TẾ VỀ TÍN HIỆU, BIỂN BÁO
• 3.1.1. ISO 7010: 2019 / AMD 1: 2020: Biểu tượng đồ họa - Màu sắc an toàn và biển báo an toàn (International standards for safety signs: ISO 7010:2019/AMD 1:2020)
• 3.1.2. Tiêu chuẩn ANSI
• 3.2. TIÊU CHUẨN VIỆT NAM VỀ TÍN HIỆU, BIỂN BÁO
• 3.2.1. Tiêu chuẩn quốc gia ký hiệu đồ họa – màu sắc an toàn và biển báo an toàn – biển báo an toàn sử dụng ở nơi làm việc và nơi công cộng. Tiêu chuẩn TCVN 5053 : 1990
• 3.2.2. TCVN 5041 - 89 (ISO 7731 - 1986) TÍN HIỆU BÁO NGUY Ở NƠI LÀM VIỆC - Tín hiệu âm thanh báo nguy
• 4. CHƯƠNG 4: CÁC HỆ THỐNG TÍN HIỆU, BIỂN BÁO AN TOÀN TRONG LAO ĐỘNG SẢN XUẤT, KINH DOANH
• 4.1. Tín hiệu, biển báo về an toàn điện
• 4.2. Tín hiệu, biển báo về an toàn hóa chất
• 4.3. Tín hiệu, biển báo về an toàn phòng chống cháy nổ
• 4.4. Tín hiệu, biển báo về an toàn xây dựng
• 4.5. Tín hiệu, biển báo về an toàn làm việc với thiết bị, máy
• 4.6. Tín hiệu, biển báo về an toàn với công việc đặc thù khác
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Tín Hiệu Biển Báo An Toàn 2019

Giáo trình Tín Hiệu Biển Báo An Toàn Nghề Bảo Hộ Lao Động 2019 được biên soạn nhằm cung cấp kiến thức cơ bản về các loại tín hiệu và biển báo an toàn trong lao động. Tài liệu này không chỉ giúp sinh viên hiểu rõ về vai trò của tín hiệu trong việc bảo vệ an toàn lao động mà còn gắn liền với thực tiễn trong ngành dầu khí. Việc nắm vững kiến thức này là rất cần thiết để đảm bảo an toàn cho người lao động trong môi trường làm việc.

1.1. Mục tiêu và nội dung chính của giáo trình

Giáo trình tập trung vào việc trình bày các khái niệm cơ bản về tín hiệu, biển báo và vai trò của chúng trong lao động sản xuất. Nội dung bao gồm các chương về màu sắc, thông tin trên biển báo và hệ thống tiêu chuẩn quốc tế.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này được thiết kế dành cho sinh viên trình độ trung cấp và cao đẳng nghề, đặc biệt là trong lĩnh vực bảo hộ lao động. Nó cũng có thể được sử dụng làm tài liệu tham khảo cho giảng viên và người làm trong ngành.

II. Vấn đề và thách thức trong việc áp dụng tín hiệu biển báo an toàn

Việc áp dụng tín hiệu biển báo an toàn trong lao động gặp nhiều thách thức. Một trong những vấn đề chính là sự thiếu hiểu biết của người lao động về các loại tín hiệu và biển báo. Điều này có thể dẫn đến những tai nạn lao động nghiêm trọng. Ngoài ra, việc không tuân thủ quy định về an toàn lao động cũng là một vấn đề lớn.

2.1. Thiếu hiểu biết về tín hiệu biển báo

Nhiều người lao động không nắm rõ ý nghĩa của các tín hiệu biển báo, dẫn đến việc không thực hiện đúng quy định an toàn. Việc này cần được khắc phục thông qua đào tạo và tuyên truyền.

2.2. Không tuân thủ quy định an toàn lao động

Sự không tuân thủ các quy định về an toàn lao động có thể gây ra tai nạn nghiêm trọng. Cần có biện pháp kiểm tra và giám sát chặt chẽ để đảm bảo mọi người đều tuân thủ.

III. Phương pháp giảng dạy hiệu quả về tín hiệu biển báo an toàn

Để nâng cao hiệu quả giảng dạy về tín hiệu biển báo an toàn, cần áp dụng các phương pháp giảng dạy tích cực. Việc sử dụng các tình huống thực tế và bài tập nhóm sẽ giúp sinh viên hiểu rõ hơn về nội dung học.

3.1. Sử dụng tình huống thực tế trong giảng dạy

Việc đưa ra các tình huống thực tế giúp sinh viên áp dụng kiến thức vào thực tiễn, từ đó nâng cao khả năng nhận diện và xử lý tình huống an toàn.

3.2. Tổ chức bài tập nhóm

Bài tập nhóm khuyến khích sinh viên thảo luận và chia sẻ kiến thức, giúp họ hiểu sâu hơn về các loại tín hiệu và biển báo an toàn.

IV. Ứng dụng thực tiễn của tín hiệu biển báo an toàn trong lao động

Tín hiệu biển báo an toàn có vai trò quan trọng trong việc bảo vệ sức khỏe và tính mạng của người lao động. Việc áp dụng đúng các tín hiệu này giúp giảm thiểu tai nạn lao động và nâng cao hiệu quả công việc.

4.1. Giảm thiểu tai nạn lao động

Việc sử dụng tín hiệu biển báo an toàn đúng cách giúp người lao động nhận biết được các nguy cơ tiềm ẩn, từ đó có biện pháp phòng ngừa hiệu quả.

4.2. Nâng cao hiệu quả công việc

Khi người lao động hiểu rõ và tuân thủ các tín hiệu biển báo, họ sẽ làm việc hiệu quả hơn, giảm thiểu thời gian gián đoạn do tai nạn.

V. Kết luận và tương lai của giáo trình tín hiệu biển báo an toàn

Giáo trình Tín Hiệu Biển Báo An Toàn Nghề Bảo Hộ Lao Động 2019 là tài liệu quan trọng giúp nâng cao nhận thức về an toàn lao động. Tương lai, cần tiếp tục cập nhật và cải tiến giáo trình để phù hợp với sự phát triển của ngành.

5.1. Cần thiết phải cập nhật giáo trình

Giáo trình cần được cập nhật thường xuyên để phản ánh những thay đổi trong quy định và tiêu chuẩn an toàn lao động.

5.2. Định hướng phát triển giáo trình

Cần có sự phối hợp giữa các cơ sở đào tạo và doanh nghiệp để đảm bảo giáo trình đáp ứng nhu cầu thực tế của thị trường lao động.

Nội dung chính

TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH TÍN HIỆU BIỂN BÁO AN TOÀN (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

---

Tổng quan về giáo trình

Giáo trình Tín hiệu Biển báo An toàn (Mã môn học: ATMT19MH13) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Tài liệu do nhóm tác giả gồm Th.S Nguyễn Ngọc Linh (Chủ biên) và KS. Phạm Lê Ngọc Tú biên soạn, phục vụ công tác giảng dạy trình độ Trung cấp và Cao đẳng nghề Bảo hộ lao động.

                  CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ BẢO HỘ LAO ĐỘNG

Trong chương trình khung đào tạo nghề Bảo hộ lao động (tổng khối lượng 90 tín chỉ, 1890 giờ), môn học Tín hiệu Biển báo An toàn được xếp trong khối kiến thức chuyên môn nghề (gồm 79 tín chỉ với 1680 giờ). Môn học được bố trí giảng dạy sau khi sinh viên đã hoàn thành khối các môn học chung (như Giáo dục chính trị, Pháp luật, Tin học, Tiếng Anh). Môn học có thời lượng 3 tín chỉ (tương đương 45 giờ quy chuẩn), bao gồm 22 giờ lý thuyết, 20 giờ thực hành/thảo luận/bài tập và 3 giờ kiểm tra.

Mục tiêu học tập của giáo trình được xác lập qua ba nhóm chuẩn đầu ra cụ thể:

• Chuẩn đầu ra kiến thức (A1): Người học trình bày được các khái niệm cơ bản về tín hiệu học, nhận diện và phân loại đầy đủ các nhóm tín hiệu biển báo an toàn; nắm vững hệ thống văn bản quy phạm pháp luật và tiêu chuẩn kỹ thuật trong nước lẫn quốc tế liên quan đến hệ thống nhận diện an toàn.
• Chuẩn đầu ra kỹ năng (B1): Người học có năng lực phân tích hiện trường để lựa chọn, thiết kế và áp dụng các loại tín hiệu, biển báo an toàn phù hợp tại từng vị trí làm việc cụ thể trong môi trường sản xuất công nghiệp.
• Chuẩn đầu ra năng lực tự chủ và trách nhiệm (C1): Người học hình thành ý thức tuân thủ pháp luật và nội quy an toàn vệ sinh lao động trong quá trình thực hiện nhiệm vụ chuyên môn.

Giáo trình tiếp cận vấn đề theo cấu trúc tuyến tính đi từ nền tảng lý thuyết tín hiệu học đại cương, các quy chuẩn về thuộc tính thị giác (màu sắc, hình học) và vật liệu chế tạo, đối chiếu hệ thống tiêu chuẩn kỹ thuật quốc tế (ISO, ANSI) và Việt Nam (TCVN), đến việc phân loại chi tiết các hệ thống biển báo trong từng phân khu sản xuất công nghiệp đặc thù. Điểm đặc thù của giáo trình là việc tích hợp chặt chẽ các yêu cầu kỹ thuật nhận diện rủi ro của ngành công nghiệp dầu khí và hệ thống phân loại hóa chất theo GHS vào nội dung giảng dạy.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc thành 4 chương chuyên đề với tiến trình logic từ nguyên lý cơ bản đến ứng dụng kỹ thuật:

• Chương 1: Khái niệm về tín hiệu, biển báo và vai trò của tín hiệu, biển báo trong lao động sản xuất (Thời lượng: 6 giờ - 4 giờ lý thuyết, 2 giờ thực hành/thảo luận): Chương này xây dựng định nghĩa khoa học về tín hiệu dưới góc độ tín hiệu học (semiology). Tín hiệu được xác định là một sự vật hoặc thuộc tính vật chất kích thích vào giác quan (thị giác, thính giác) để người tiếp nhận liên tưởng và lý giải về một thông điệp nằm ngoài bản thể vật chất đó. Chương 1 phân tích bản chất tín hiệu của ngôn ngữ dựa trên các luận điểm của J. Lyons và F. Engels về nguồn gốc lao động và cơ chế chọn lọc kênh truyền âm thanh/hình ảnh. Nội dung phân tích mối quan hệ quy ước $1-1$ giữa mặt biểu hiện (hình thức tín hiệu) và mặt được biểu hiện (nội dung tín hiệu), cùng vai trò của tín hiệu biển báo trong việc cảnh báo mối nguy và chỉ thị trạng thái vận hành của máy móc, thiết bị kỹ thuật.

• Chương 2: Màu sắc và thông tin trên tín hiệu, biển báo (Thời lượng: 8 giờ - 4 giờ lý thuyết, 4 giờ thực hành/thảo luận): Phân loại và mô tả hình thức 4 nhóm biển báo an toàn cơ bản:

  1. Biển cấm: Biểu thị mức độ nguy hiểm cao nhất (xác suất rủi ro xảy ra tức thì $100%$ nếu vi phạm); quy cách hình tròn, viền đỏ, gạch chéo $45^\circ$, nền trắng, hình biểu tượng màu đen (ví dụ: cấm vào, cấm hút thuốc, cấm lửa, cấm sử dụng điện thoại di động).
  2. Biển cảnh báo: Báo hiệu nguy cơ mất an toàn với xác suất rủi ro trên $90%$; quy cách hình tam giác, viền đen, nền vàng, biểu tượng màu đen (ví dụ: cảnh báo nguy hiểm chung, nguy hiểm điện giật, cháy nổ, vị trí cẩu, trơn trượt).
  3. Biển yêu cầu/bắt buộc: Mang tính chất bắt buộc tuân thủ nhằm bảo vệ cá nhân; quy cách hình tròn nền xanh lam nhạt, biểu tượng màu trắng (ví dụ: bắt buộc đội mũ bảo hộ, mặc quần áo bảo hộ, đeo dây an toàn).
  4. Biển chỉ dẫn: Nhắc nhở và hướng dẫn biện pháp an toàn; quy cách hình chữ nhật nền xanh lá cây, xanh lam hoặc đỏ. Đồng thời, chương này giới thiệu các nhóm vật liệu chế tạo biển báo phù hợp môi trường: kim loại (sắt thép, inox, nhôm, đồng), vật liệu tổng hợp (mica, nhựa, decal, fomex) và vật liệu quang học (phản quang, dạ quang, từ tính).

• Chương 3: Hệ thống tiêu chuẩn về tín hiệu, biển báo trên thế giới và Việt Nam (Thời lượng: 16 giờ - 7 giờ lý thuyết, 7 giờ thực hành, 2 giờ kiểm tra): Chương 3 trình bày hệ thống tiêu chuẩn kỹ thuật đa tầng:

  • Tiêu chuẩn quốc tế: ISO 7010:2019/AMD 1:2020 (quy định ký hiệu đồ họa, màu sắc theo ISO 3864-1 và ISO 3864-3); nguyên tắc loại bỏ văn bản chữ viết để tránh rào cản ngôn ngữ quốc tế; hệ thống tiêu chuẩn Hoa Kỳ ANSI Z535 (gồm 6 tiêu chuẩn thành phần từ ANSI Z535.1 đến Z535.6).
  • Tiêu chuẩn Việt Nam: TCVN 8092:2009 (hoàn toàn tương đương ISO 7010:2003); TCVN 5053:1990 (Màu sắc tín hiệu và dấu hiệu an toàn, tọa độ màu trên biểu đồ CIE); TCVN 5041-89 / ISO 7731-1986 (Tín hiệu âm thanh báo nguy ở nơi làm việc, đo lường dải octa âm thanh và ngưỡng nghe thực).
  • Bảng phân loại mã tham chiếu chuẩn hóa:
    • Loại E: Thoát hiểm và thiết bị cấp cứu (E001 đến E013, gồm E001/E002 lối thoát hiểm, E010 máy khử rung tim ngoài tự động, E011 trạm rửa mắt, E012 vòi sen khẩn cấp).
    • Loại F: An toàn phòng cháy (F001 bình chữa cháy, F002 cuộn vòi chữa cháy, F003 thang chữa cháy, F004 đến F006).
    • Loại M: Hành động bắt buộc (M001 đến M023).
    • Loại P: Biển cấm (P001 đến P024).
    • Loại W: Biển cảnh báo nguy hiểm (W001 đến W022).

• Chương 4: Các hệ thống tín hiệu, biển báo an toàn trong lao động sản xuất, kinh doanh (Thời lượng: 15 giờ - 7 giờ lý thuyết, 7 giờ thực hành, 1 giờ kiểm tra): Chương này chuyên khảo hóa các hệ thống biển báo theo lĩnh vực kỹ thuật cụ thể:

  • An toàn điện: Mẫu biển báo theo quy chuẩn an toàn điện lực (Phụ lục II).
  • An toàn hóa chất: Hệ thống phân loại và ghi nhãn hóa chất hài hòa toàn cầu (GHS) thông qua hệ thống Bảng 4.1 đến 4.61 (tiêu chí và nhãn cho khí/chất lỏng/chất rắn dễ cháy, peroxyt hữu cơ, chất ăn mòn kim loại, độc cấp tính, ăn mòn da, đột biến tế bào mầm, ung thư, độc tính sinh sản, độc tính cơ quan cụ thể STOT phơi nhiễm đơn/lặp lại, nguy hại môi trường thủy sinh) và hình đồ vận chuyển hàng nguy hiểm (Bảng 4.62 đến 4.69).
  • An toàn PCCC, an toàn xây dựng, thiết bị nâng, cơ khí và công việc đặc thù: Hệ thống hóa các ký hiệu chuyên ngành phục vụ thi công và vận hành.

Kiến thức nền tảng được xây dựng

Giáo trình xác lập ba khối kiến thức nền tảng:

1. Lý thuyết tín hiệu học (Semiology): Nguyên lý truyền thông tin phi ngôn ngữ, cơ chế kích thích giác quan và tính quy ước của bộ mã hóa tín hiệu thị giác/thính giác trong môi trường lao động.
2. Nguyên lý tiêu chuẩn hóa kỹ thuật: Hệ thống chuẩn đo lường quang học (tọa độ màu CIE theo TCVN 5053:1990), phân tích dải tần số âm thanh báo nguy (dải octa theo TCVN 5041-89), và cấu trúc hình học chuẩn hóa theo ISO 3864-1.
3. Khung phân loại rủi ro kỹ thuật và hóa chất: Cấu trúc phân loại hóa chất nguy hiểm và độc tính đa cấp theo hệ thống GHS quốc tế.

Kỹ năng phát triển

Thông qua nội dung giảng dạy, người học được rèn luyện các nhóm kỹ năng:

• Kỹ năng kỹ thuật: Đọc, giải mã và tra cứu chính xác các mã định danh biển báo an toàn (E, F, M, P, W); lựa chọn vật liệu sản xuất biển báo tương thích với điều kiện môi trường lắp đặt (chống ăn mòn hóa chất, chịu nhiệt, phản quang ngoài trời).
• Kỹ năng phân tích: Đánh giá mức độ rủi ro tại nơi làm việc (phân biệt rủi ro tức thì $100%$ của biển cấm với rủi ro tiềm ẩn $>90%$ của biển cảnh báo) để xác định loại biển báo cần thiết; phân tích phổ tiếng ồn nền để cài đặt tín hiệu âm thanh báo nguy đạt ngưỡng nghe thực.
• Năng lực thực hành nghề nghiệp: Khảo sát hiện trường, lập sơ đồ mặt bằng bố trí hệ thống biển báo, lối thoát hiểm và phương tiện PCCC/cấp cứu đồng bộ cho nhà xưởng, công trường thi công và công trình dầu khí.

---

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Chương trình áp dụng phương pháp dạy học tích cực nhằm phát huy năng lực thực hành của học viên:

• Phương pháp diễn giảng và nêu vấn đề: Giảng viên trình bày các khái niệm lý thuyết cốt lõi, viện dẫn các tình huống sự cố thực tế trong ngành công nghiệp dầu khí để định hướng tư duy phân tích.
• Phương pháp thảo luận nhóm: Tổ chức nhóm học tập quy mô từ 8 đến 10 sinh viên. Mỗi nhóm được giao chủ đề nghiên cứu trước khi lên lớp; nhóm trưởng phân công nhiệm vụ cho từng thành viên thu thập tài liệu, tổng hợp báo cáo và thuyết trình trước lớp.

Bài tập và phương pháp đánh giá

• Bài tập và tình huống thực hành: Người học thực hiện các bài tập phân loại biển báo thực tế (ví dụ: bài tập phân định nhóm chức năng giữa biển cấm hút thuốc, cấm đi dép lê, chú ý xe nâng, đội mũ bảo hộ, đeo chụp tai chống ồn, chú ý trơn trượt) và giải quyết các tình huống bố trí biển báo tại phân xưởng sản xuất, kho chứa hóa chất.
• Quy chế và hình thức kiểm tra - đánh giá: Quy trình đánh giá tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội. Cơ cấu điểm môn học gồm hai thành phần:

                          CƠ CẤU ĐIỂM ĐÁNH GIÁ MÔN HỌC

Điểm học phần được tính theo thang điểm 10 (làm tròn đến một chữ số thập phân) và quy đổi sang thang điểm chữ cùng thang điểm 4 theo quy chế đào tạo tín chỉ.

• Quy định đối với người học:
  • Sinh viên phải nghiên cứu giáo trình và tài liệu tham khảo trước giờ học.
  • Tham dự tối thiểu $70%$ tổng số tiết giảng lý thuyết; sinh viên vắng quá $30%$ thời lượng bắt buộc phải học lại môn học.
  • Hoàn thành đầy đủ các bài kiểm tra thường xuyên, định kỳ và tham dự thi kết thúc môn.

---

Điểm nổi bật và cập nhật

1. Cập nhật hệ thống tiêu chuẩn quốc tế hiện hành: Giáo trình cập nhật tiêu chuẩn ISO 7010:2019/AMD 1:2020 thay thế các phiên bản cũ; phân tích tiến trình hài hòa hóa tiêu chuẩn từ BS 5499 sang BS EN ISO 7010 tại châu Âu; giới thiệu toàn diện hệ thống tiêu chuẩn an toàn ANSI Z535 của Hoa Kỳ.
2. Chuẩn hóa nguyên tắc giao tiếp phi ngôn ngữ: Tài liệu phân tích cơ sở khoa học của việc loại bỏ hoàn toàn văn bản chữ viết trên biển báo ISO 7010, giảm thiểu rủi ro hiểu sai do rào cản ngôn ngữ trong môi trường lao động đa quốc gia (ví dụ: phân tích sự nhầm lẫn giữa thuật ngữ "Notausgang" trong tiếng Đức và "Not-Ausgang" trong tiếng Anh).
3. Hệ thống hóa toàn diện danh mục mã hóa GHS cho hóa chất nguy hiểm: Cung cấp hệ thống 61 bảng dữ liệu chi tiết về tiêu chí phân loại và yếu tố nhãn cảnh báo (từ sol khí dễ cháy, peroxyt hữu cơ, đến các tác nhân gây đột biến gen tế bào mầm, ung thư, độc tính sinh sản và độc tính cơ quan cụ thể STOT).
4. Gắn kết thực tiễn kỹ thuật công nghiệp dầu khí: Các quy định về biển báo điện, thiết bị nâng, áp lực, không gian hạn chế và PCCC được biên soạn dựa trên các quy chuẩn vận hành thực tế tại các công trình dầu khí và cơ sở công nghiệp nặng.

---

Đối tượng sử dụng giáo trình

• Học sinh - Sinh viên: Dành cho người học trình độ Trung cấp và Cao đẳng nghề thuộc chuyên ngành Bảo hộ lao động và các ngành kỹ thuật liên quan đến quản lý an toàn công nghiệp.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương (Pháp luật, Tin học cơ bản) và nắm vững các khái niệm cơ bản về vệ sinh an toàn lao động trước khi tiếp cận môn học.
• Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chuẩn mực, căn cứ biên soạn đề cương bài giảng, thiết lập ngân hàng câu hỏi trắc nghiệm và tổ chức các bài tập tình huống thực hành.
• Cán bộ quản lý an toàn (HSE) và kỹ sư nhà máy: Tài liệu đóng vai trò sổ tay tra cứu kỹ thuật về quy chuẩn hình dạng, màu sắc, tọa độ trắc quang, mức cường độ âm thanh báo nguy và mã tham chiếu biển báo theo tiêu chuẩn ISO/TCVN phục vụ công tác thiết kế mặt bằng an toàn tại doanh nghiệp.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuyên biệt cho học sinh - sinh viên trình độ Trung cấp và Cao đẳng nghề chuyên ngành Bảo hộ lao động (thuộc hệ thống giáo dục nghề nghiệp), đồng thời là tài liệu tra cứu kỹ thuật cho cán bộ làm công tác An toàn - Sức khỏe - Môi trường (HSE) tại các doanh nghiệp.

2. Người học cần có kiến thức nền tảng nào trước khi học môn này?

Người học cần hoàn thành các môn học chung trong chương trình đào tạo nghề (đặc biệt là Pháp luật và Tin học), đồng thời có hiểu biết tổng quan về các yếu tố nguy hiểm và có hại trong môi trường sản xuất công nghiệp.

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc so với các tài liệu an toàn lao động chung?

Giáo trình tập trung chuyên sâu vào cơ sở lý thuyết tín hiệu học (semiology), hệ thống hóa chi tiết các mã tham chiếu chuẩn hóa quốc tế (ISO 7010, ANSI Z535, TCVN 8092) và cung cấp hệ thống bảng phân loại ghi nhãn hóa chất GHS toàn diện gồm 61 bảng kỹ thuật chuyên ngành.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc trước lý thuyết từng chương, làm việc nhóm theo mô hình 8-10 người để giải quyết các bài tập phân loại tình huống, và tra cứu đối chiếu trực tiếp các ký hiệu đồ họa với bảng danh mục mã tham chiếu (E, F, M, P, W) được cung cấp trong giáo trình.

5. Những tài liệu văn bản quy phạm nào được sử dụng bổ trợ cho giáo trình?

Người học cần kết hợp nghiên cứu Luật An toàn, vệ sinh lao động số 84/2015/QH13, giáo trình Kỹ thuật An toàn và Vệ sinh Lao động – Ngành Địa chất Dầu khí (NXB Đại học Quốc gia TP.HCM), cùng các tài liệu tiêu chuẩn kỹ thuật quốc tế về vận chuyển hàng nguy hiểm đường biển và đường hàng không của Airsafe Transport Training and Consultancy.

---

Kết luận

Giáo trình Tín hiệu Biển báo An toàn của Trường Cao đẳng Dầu khí cung cấp một hệ thống tri thức hoàn chỉnh và chuẩn hóa về công tác nhận diện mối nguy trong sản xuất thông qua ngôn ngữ tín hiệu thị giác và thính giác. Giá trị học thuật của tài liệu thể hiện ở tính chuẩn mực theo các tiêu chuẩn quốc gia TCVN và quốc tế ISO/ANSI/GHS. Lộ trình học tập khoa học được đề xuất bắt đầu từ việc nắm vững nguyên lý tín hiệu học, nhận diện quy chuẩn màu sắc - hình học, làm chủ hệ thống mã tham chiếu kỹ thuật và ứng dụng phân tích bố trí biển báo tại các hiện trường sản xuất thực tế. Người học cần khai thác bổ sung Luật ATVSLĐ số 84/2015/QH13 và các tiêu chuẩn viện dẫn liên quan để hoàn thiện năng lực chuyên môn nghề nghiệp.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 Câu 1: Tín hiệu an toàn vệ sinh lao động là gì? A. Là phương tiện báo cho người lao động biết trước mối nguy hiểm để ngăn ngừa tai nạn lao động B. Là phương tiện báo cho người lao động biết trước công việc để ngăn ngừa tai nạn lao động C. Là phương tiện báo cho người lao động biết trước ngày làm việc để ngăn ngừa tai nạn lao động D.

Là phương tiện báo cho người lao động biết trước mối mục đích công việc để ngăn ngừa tai nạn lao động Câu 2: Mục đích của tín hiệu là gì ? A. Dùng để báo hiệu cho người lao động biết các mối nguy hiểm cũng như biết tình trạng hoạt động của máy móc, thiết bị khi mở máy hay khi gặp sự cố. Giúp người lao động phân biệt được tình trạng của các chi tiết, bộ phận trong hệ thống điều khiển, các loại đường ống công nghệ, các loại chai chứa khí, các dây dẫn trong hệ thống điện. Cả hai đáp án đều đúng D.

Cả hai đáp án đều sai 17 CHƯƠNG 2: MÀU SẮC VÀ THÔNG TIN TRÊN TÍN HIỆU, BIỂN BÁO ❖ GIỚI THIỆU CHƯƠNG 2 Chương 2 là chương có nội dung về màu sắc và thông tin trên tín hiệu, biển báo an toàn vệ sinh lao động. ❖ MỤC TIÊU CHƯƠNG 2 ➢ Về kiến thức: - Liệt kê được loại màu sắc sử dụng của tín hiệu, biển báo. - Trình bày được phân loại tín hiệu, biển báo. ❖ PHƯƠNG PHÁP GIẢNG DẠY VÀ HỌC TẬP CHƯƠNG 2 - Đối với người dạy: sử dụng phương pháp giảng giảng dạy tích cực (diễn giảng, vấn đáp, dạy học theo vấn đề); yêu cầu người học thực hiện câu hỏi thảo luận và bài tập chương 2 (cá nhân hoặc nhóm).

- Đối với người học: chủ động đọc trước giáo trình (chương 2) trước buổi học; hoàn thành đầy đủ câu hỏi thảo luận và bài tập tình huống chương 2 theo cá nhân hoặc nhóm và nộp lại cho người dạy đúng thời gian quy định. ❖ ĐIỀU KIỆN THỰC HIỆN CHƯƠNG 2 - Phòng học chuyên môn hóa/nhà xưởng: Không - Trang thiết bị máy móc: Máy chiếu và các thiết bị dạy học khác - Học liệu, dụng cụ, nguyên vật liệu: Chương trình môn học, giáo trình, tài liệu tham khảo, giáo án, phim ảnh, và các tài liệu liên quan. - Các điều kiện khác: Không có ❖ KIỂM TRA VÀ ĐÁNH GIÁ CHƯƠNG 2 - Nội dung: ✓ Kiến thức: Kiểm tra và đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức ✓ Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kĩ năng. ✓ Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp + Chuẩn bị đầy đủ tài liệu học tập.

+ Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập. 18 - Phương pháp: ✓ Điểm kiểm tra thường xuyên: 01 bài ✓ Kiểm tra định kỳ lý thuyết: 01 bài ❖ NỘI DUNG CHƯƠNG 2 2. PHÂN LOẠI TÍNH HIỆU, BIỂN BÁO - Biển Cấm: Đây là dạng biển báo sự nguy hiểm cao nhất mà rủi ro mất an toàn lao động lên tới 100%, tức là rủi ro lao động sẽ xảy ra tức thì nếu như thao tác trái với nội dung biển báo đã quy định.

Đây là một kiểu biển báo cấm, đặc điểm chung của loại biển báo cấm là có ba tông màu chủ đạo là màu đỏ, màu trắng và màu đen. Nội dung cấm luôn luôn mang màu đen và có một vệt đỏ gạch chéo có góc nghiêng là 45 độ so với phương ngang, xung quang là viền màu đỏ hình tròn. - Biển cảnh báo: Đây là dạng biển báo an toàn ở mức độ nguy hiểm tuy rằng khả năng không xảy ra rủi ro tời 100% như ở biển báo cấm nhưng xác suất xảy ra mất an toàn vẫn rất cao, có khi lên tới trên 90%. Ý nghĩa của biển báo an toàn này là cảnh báo nguy cơ mất an toàn có thể xảy ra nếu không hành động theo nội dung của biển báo an toàn.

Đây là dạng biển báo an toàn thứ hai, tông màu chủ đạo của dạng biển báo an toàn này là màu đen và màu vang, cũng giống như biển báo cấm đối tượng cảnh báo gây ra mất an toàn vẫn ở màu đen, tông màu nền là màu vang mang ý nghĩa cảnh báo và viền màu đen với ý nghĩa này chúng ta cần hiểu, cảnh báo nguy hiểm có thể gây cháy nổ nếu sử dụng ngọn lửa tại vị trí này, tất nhiên khả năng không cao đến 100% nhưng vẫn có xác suất xảy ra nên cần phải cảnh báo. - Biển báo yêu cầu: Đây là dạng thức biển báo mang ý nghĩa hầu như là bắt buôc để đảm bảo an toàn cho cá nhân cũng như người khác tại nơi làm việc. Nội dung của biển báo này chủ yếu là yêu cầu người lao động sử dụng các trang thiết bị bảo hộ lao động để bảo vệ cho chính cá nhân đó hoặc làm những việc bắt buộc khác để đề phòng mất an toàn trong lao động. Với biển báo này, cho chúng ta biết cần phải thực hiện các quy định để bảo về cá nhân như bắt buộc phải mặc bảo hộ lao động theo từng vị trí làm việc để giảm thiểu rủi ro an toàn lao động.

Với biển báo này chúng ta thấy cho hai tông màu chủ đạo là màu trắng và màu xanh da trời. Màu trắng là đối tượng bắt buộc thực hiện còn màu làm nền. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN CẤM Có dạng hình tròn đỏ có một gạch chéo ở giữa, được đặt trên nền trắng (trừ biển báo hiệu cấm vào). - Biển báo cấm vào đối với người và phương tiện thi công: Tất cả người cũng như phương tiện thi công trên công trường khi nhìn thấy biển hiệu này đều không được vào trừ những người và phương tiện có trách nhiệm.

- Biển báo hiệu cấm người đi vào: Cấm tất cả những người không có trách nhiệm đi vào nhưng không cấm máy và phương tiện. 19 - Biển báo hiệu cấm phương tiên, thiết bị thi công đi vào: Thường đặt ở trước các vị trí nguy hiểm với máy móc và phương tiện thi công di chuyển vào, như vị trí mà đất yếu hoặc dễ sụt lở,… - Biển báo cấm hút thuốc: treo ở nhưng nơi dễ cháy nổ, trong các phòng kín, phòng có sử dụng điều hòa. - Biển báo cấm lửa: Đặt ở chỗ dễ cháy nổ, chứa nhiều nhiên liệu. - Biển báo cấm sử dụng điện thoại di động: Đặt tại các vị trí liên quan tới xăng, dầu hoặc gần các thiết bị thông tin liên lạc của công trình.

HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN CẢNH BÁO Thường có dạng hình tam giác có viền đen trên nền vàng.Nó có tính trực quan và mô tả các mối nguy hiểm có thể xuất hiện để giúp mọi người có thể nhận ra mối nguy hiểm để đề phòng. - Biển báo nguy hiểm chung: Không chỉ rõ nơi nguy hiểm nào mà báo cho người làm việc về nguy cơ nguy hiểm bất ngờ có thể xảy ra, cần hết sức cẩn thận tại và xung quanh vị trí làm việc có đặt biển báo này. - Biển báo nguy hiểm cháy nổ: Mô tả nguy cơ cháy nổ và thường đặt ở nơi dễ cháy nổ. - Biển báo nguy hiểm điện giật: Cảnh báo người làm việc cần tránh xa nếu không có thể sẽ bị điện giật.

- Biển báo nguy hiểm khi làm việc với máy móc thiết bị: Đặt tại vị trí có máy móc hoặc thiết bị làm việc nói chung. - Biển báo nguy hiểm về vị trí cẩu: Báo cho người làm việc hãy cẩn thận tại vị trí đang cẩu lắp vật liệu hoặc thiết bị, vật đang cẩu có thể bị rơi bất ngờ. - Biển báo nguy hiểm có thể trượt, ngã hoặc vấp chân: Cảnh báo cho người làm việc có thể bị trượt chân, bị ngã cầu thang hoặc có thể bị vấp chân ngã. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN CHỈ DẪN Thường có hình chữ nhật trên nền xanh lá cây, xanh lam nhạt hoặc màu đỏ.

Trên biển báo có ghi những điều nhắc nhở hoặc hướng dẫn những người làm việc trên công trường thực hiện tốt các biện pháp về an toàn lao động. - Biển báo nhắc nhở an toàn: Được đặt ở nhiều chỗ trên công trường đặc biệt ưu tiên những chỗ dễ nhìn thấy tronng quá trình làm việc.Nó nhắc nhở người làm việc luôn chú ý và đề phòng tai nạn. - Biển báo nguy cơ cháy: Đặt ở vị trí gần nơi dễ xảy ra cháy nổ, trên công trường thì có các thiết bị báo cháy,… 2. HÌNH THỨC VÀ CÁC BIỂU TƯỢNG TRÊN BIỂN QUY ĐỊNH BẮT BUỘC THỰC HIỆN Thường có hình tròn nền màu xanh lam nhạt, bên trong là hình ảnh màu trắng có tính trực quan mô tả điều bắt buộc phải thực hiện đối với người làm việc trên công trường.

- Biển báo bắt buộc đội mũ bảo hộ lao động: Thường đặt trước cổng công trường yêu cầu mọi người khi vào công trường đều phải thực hiện. 20 - Biển báo hiệu bắt buộc phải mặc quần áo bảo hộ lao động: Đặt ở cổng công trường yêu cầu tất cả công nhân phải thực hiện có thể trừ nhân viên hành chính, thủ kho và dịch vụ trên công trường không cần thực hiện. - Biển báo hiệu bắt buộc phải đeo dây an toàn: Đặt ở vị trí nguy hiểm khi làm việc trên cao mà không có lan can an toàn,… 2. LỰA CHỌN CHẤT LIỆU KHÁC NHAU ĐỂ SẢN XUẤT TÍN HIỆU, BIỂN BÁO Tùy thuộc biển báo được gắn, treo trong nhà hay ngoài trời mà được sản xuất bằng vật liệu phù hợp với điều kiện thời tiết và điều kiện kinh tế.

Biển báo an toàn được in ấn, điêu khắc trên nhiều chất liệu và phân loại như sau: + Biển báo Sắt thép, Biển báo Inoc, Biển báo Nhôm,Biển báo đồng + Biển báo Mica, Biển báo Nhựa, Biển báo Đề can, Biển báo Fomex + Biển báo Phản quang, Biển báo Dạ quang, Biển báo Từ tính. ❖ TÓM TẮT CHƯƠNG 2 − Phân loại tính hiệu, biển báo − Hình thức và các biểu tượng trên biển cấm − Hình thức và các biểu tượng trên biển cảnh báo − Hình thức và các biểu tượng trên biển chỉ dẫn − Hình thức và các biểu tượng trên biển quy định bắt buộc thực hiện − Lựa chọn chất liệu khác nhau để sản xuất tín hiệu, biển báo ❖ CÂU HỎI VÀ TÌNH HUỐNG THẢO LUẬN CHƯƠNG 2 Câu 1: Biển cấm là biển gì ? A.
