Giới thiệu dự án

Ngành công nghiệp da giày đóng vai trò huyết mạch trong cơ cấu xuất khẩu của Việt Nam. Theo thống kê tại Leather Summit, Việt Nam giữ vị trí thứ 2 thế giới về kim ngạch xuất khẩu da giày với 27 tỷ USD (chiếm 9,9% tỷ trọng toàn cầu) và sản lượng vượt mốc 1 tỷ đôi mỗi năm. Đặc biệt, Việt Nam là cứ điểm gia công chiến lược khi sản xuất hơn 50% tổng sản lượng toàn cầu của tập đoàn Nike và chiếm thị phần quan trọng của Adidas, Puma. Tại Công ty TNHH Công Nghệ Giày Dép Framas (thành viên của Tập đoàn Framas Đức – thành lập năm 1948), dây chuyền ép phun linh kiện nhựa kỹ thuật cao sản xuất các chi tiết đế giày cho các thương hiệu thể thao hàng đầu thế giới.

Trong dây chuyền sản xuất mã hàng đế giày có đinh Puma Outsold Future MG1095, nhà máy đối mặt với bài toán chất lượng nghiêm trọng. Dữ liệu giám sát từ tháng 04/2022 đến tháng 09/2022 ghi nhận tỷ lệ sản phẩm lỗi (phế phẩm) liên tục dao động ở mức cao từ 6,36% đến 7,30%, vượt ngưỡng mục tiêu kiểm soát nội bộ ($\le 5,0%$). Đỉnh điểm vào tháng 09/2022, tổng sản lượng đạt 58.086 thành phẩm nhưng số lượng lỗi lên đến 3.154 chiếc (tương đương 7,30%), gây lãng phí nguyên phụ liệu nhựa kỹ thuật (TPU, POM, ABS), gia tăng chi phí nhân công xử lý lại (rework) và ảnh hưởng đến chỉ số giao hàng đúng hạn (OTD).

[Mục tiêu chất lượng nội bộ: Defect Rate <= 5.0%]
     |
     v
[Thực trạng T04-T09/2022: Defect Rate 6.36% - 7.30%] ──> Vượt trần kiểm soát KPI
     |
     v
[Áp dụng 7 QC Tools + 4M + TPM (AM) + 5S] ──> Mục tiêu giảm Defect Rate < 4.2% & OEE > 82%

Mục tiêu cụ thể của dự án nghiên cứu:

  1. Định lượng và phân tích chính xác hiện trạng khuyết tật trên dây chuyền ép phun 2 công đoạn (Base và Stud) của mã hàng MG1095.
  2. Ứng dụng hệ thống 7 công cụ quản lý chất lượng (7 QC Tools), phân tích nguyên nhân cốt lõi theo mô hình 4M (Man, Machine, Material, Method) và biểu đồ xương cá (Ishikawa).
  3. Thiết lập hệ thống bảo dưỡng tự chủ (Autonomous Maintenance - AM thuộc TPM) và tiêu chuẩn hóa 5S để hạ tỷ lệ lỗi xuống dưới 4,3%, nâng cao chỉ số hiệu suất thiết bị tổng thể (OEE).

Phạm vi nghiên cứu tập trung vào quy trình ép phun nhựa 2 bước: tạo bán thành phẩm đế (Base) và ép đinh trong suốt (Stud) tại xưởng sản xuất Framas Nhơn Trạch II trong giai đoạn từ tháng 04 đến tháng 09/2022.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực tế dây chuyền ép phun mã hàng MG1095 cho thấy hệ thống quản lý chất lượng cũ phụ thuộc chủ yếu vào kiểm tra phân loại cuối chuyền (End-of-line Inspection), dẫn đến việc phát hiện lỗi bị trễ và không ngăn chặn được nguyên nhân gốc rễ phát sinh tại máy ép.

Tiêu chí so sánh Phương pháp KCS truyền thống (Trước đây) Phương pháp SPC & Kiểm soát quá trình Giải pháp tích hợp: 7 QC + TPM (AM) + 5S (Đề xuất)
Cơ chế kiểm soát Kiểm tra phân loại sau khi ép Thống kê sai số kích thước Kiểm soát thông số tại nguồn & bảo dưỡng tự chủ
Tỷ lệ phế phẩm Cao (6,36% - 7,30%) Trung bình (~5,5%) Thấp tối ưu (< 4,3%)
Vai trò công nhân Đứng máy thụ động, chỉ gọt bavia Ghi chép dữ liệu đo lường Trực tiếp vệ sinh, bảo trì máy (AM) & tự kiểm 100%
Thời gian dừng máy (Downtime) Cao do hỏng hóc đột xuất Trung bình Giảm > 40% nhờ vệ sinh & siết ốc, tra dầu định kỳ
Chi phí triển khai Thấp ban đầu, lãng phí phế phẩm cao Đầu tư phần mềm/cảm biến đắt tiền Chi phí thấp, tận dụng nguồn lực nội bộ

Theo dữ liệu thống kê tháng 09/2022 với tổng số 3.154 sản phẩm lỗi, biểu đồ Pareto xác định 5 nhóm lỗi cốt lõi chiếm đến 80,2% tổng phế phẩm:

  1. Dơ, chấm đen (Black Dots/Contamination - Mã BD): 605 chiếc (19,2%).
  2. Dấu chìm, dấu dầu (Sink Marks/Oil Marks - Mã SO): 586 chiếc (18,6%).
  3. Trầy xước bề mặt (Surface Scratches - Mã S): 515 chiếc (16,3%).
  4. Cắt sai bavia (Wrong Trimming - Mã WT): 457 chiếc (14,5%).
  5. Bọt khí (Air Trapped/Bubbles - Mã A): 335 chiếc (10,6%).
   100% ┼───────────────────────────────────────────────────────── (Pareto Cut-off: 80.2%)
        │                                                  ╭──────
    80% ┼────────────────────────────────────╭─────────────╯
        │                             ╭──────╯
    60% ┼                      ╭──────╯
        │               ╭──────╯
    40% ┼        ╭──────╯
        │ ╭──────╯
    20% ┼─╯
        │  BD      SO       S      WT       A     OF   SS   BM   W    F   FL  CA  WC   R
     0% ┴──┴───────┴────────┴───────┴───────┴──────┴────┴────┴────┴────┴───┴───┴───┴───
         (19.2%) (18.6%) (16.3%) (14.5%) (10.6%)  ──────── 8 nhóm lỗi nhỏ còn lại ─────

Ma trận yêu cầu cải tiến (MoSCoW):

  • Must have (Bắt buộc): Tiêu chuẩn hóa quy trình vệ sinh nòng trục vít, tẩy rửa khuôn chống gỉ; xây dựng bảng thao tác chuẩn (SOP) cho công đoạn cắt bavia và gắn base vào khuôn stud.
  • Should have (Nên có): Triển khai thẻ kiểm tra bảo dưỡng tự chủ (AM Checklist) hàng ca; phân loại thùng chứa bavia chống tĩnh điện.
  • Could have (Có thể có): Bảng đồng hồ LED hiển thị OEE thời gian thực tại cụm máy ép.
  • Won't have (Chưa thực hiện): Thay thế toàn bộ dàn máy ép phun thủy lực sang máy ép điện hoàn toàn (do chi phí CAPEX vượt ngân sách khóa luận).

Thiết kế hệ thống

Hệ thống quản lý chất lượng cải tiến được thiết kế theo luồng khép kín giữa các phòng ban: Phòng Màu & Nguyên vật liệu (C&M) $\rightarrow$ Phòng Sản xuất $\rightarrow$ Phòng Quản lý chất lượng (QA/QC) $\rightarrow$ Phòng Bảo trì (Maintenance).

                     ┌──────────────────────────────────────────────┐
                     │          Phòng C&M (Color & Material)        │
                     │  - Phối trộn nhựa nguyên sinh/tái sinh       │
                     │  - Sấy khử ẩm nhựa theo chuẩn nhiệt/thời gian │
                     └──────────────────────┬───────────────────────┘
                                            │ Phiếu xuất kho C&M
                                            ▼
                     ┌──────────────────────────────────────────────┐
                     │          Công đoạn 1: Ép Bán Thành Phẩm      │
                     │  - Máy Sumitomo / Mitsubishi / Toshiba       │
                     │  - Lên khuôn Base -> Kiểm tra 5 shot mẫu     │
                     │  - Ép tạo hình thân đế giày                  │
                     └──────────────────────┬───────────────────────┘
                                            │
                                            ▼
                     ┌──────────────────────────────────────────────┐
                     │       Trimmer Trạm 1: Cắt Bavia & Tự Kiểm    │
                     │  - Cắt gọt bavia viền Base bằng dao góc 30°   │
                     │  - Kiểm tra dơ, chấm đen, dấu chìm           │
                     └──────────────────────┬───────────────────────┘
                                            │ Bán thành phẩm Base đạt chuẩn
                                            ▼
                     ┌──────────────────────────────────────────────┐
                     │       Công đoạn 2: Ép Thành Phẩm Stud        │
                     │  - Gắn Base định vị vào khuôn Stud           │
                     │  - Ép phun nhựa TPU trong suốt tạo đinh      │
                     └──────────────────────┬───────────────────────┘
                                            │
                                            ▼
                     ┌──────────────────────────────────────────────┐
                     │        KCS Trạm 2 & Kiểm Tra 9 Bước Cuối     │
                     │  - So màu, test logo, soi bọt khí, lực liên kết│
                     │  - Đóng gói 5 đôi/bọc -> Dán tem thùng KCS   │
                     └──────────────────────────────────────────────┘

Thông số thiết bị và vật liệu sử dụng:

  • Hệ thống máy ép phun: Sumitomo SE-EV Series (180 tấn), Toshiba EC-SXII (200 tấn), Mitsubishi ME-II Series, Meili Machinery.
  • Vật liệu đúc: Nhựa nhiệt dẻo TPU (Thermoplastic Polyurethane) độ cứng 85A/95A, hạt tạo màu C&M Masterbatch, POM kháng mài mòn cho đinh tán.
  • Khuôn mẫu ép: Thép hợp kim P20/NAK80 tôi cứng HRC 48-52, gia công CNC chính xác từ Framas Germany và Framas Korea.
  • Dung dịch hỗ trợ: Dầu tách khuôn không để lại vệt màng Siltech M-300, dung dịch tẩy rửa nòng trục vít Purging Agent Ultra-Klean v4.2.

Thuật toán tính toán chỉ số chất lượng và hiệu suất OEE:

def calculate_production_metrics(
    total_produced: int,
    defect_count: int,
    planned_operating_time_min: float,
    downtime_min: float,
    ideal_cycle_time_sec: float
) -> dict:
    """
    Tính toán các chỉ số chất lượng, tỷ lệ phế phẩm và OEE cho dây chuyền ép phun.
    """
    # 1. Tỷ lệ sản phẩm lỗi (Defect Rate)
    defect_rate = (defect_count / total_produced) * 100.0
    good_count = total_produced - defect_count

    # 2. Mức hữu dụng (Availability - A)
    actual_run_time_min = planned_operating_time_min - downtime_min
    availability = actual_run_time_min / planned_operating_time_min

    # 3. Hiệu suất vận hành (Performance - P)
    total_run_time_sec = actual_run_time_min * 60.0
    performance = (ideal_cycle_time_sec * total_produced) / total_run_time_sec

    # 4. Tỷ lệ chất lượng (Quality - Q)
    quality = good_count / total_produced

    # 5. Hiệu suất thiết bị tổng thể (Overall Equipment Effectiveness - OEE)
    oee = availability * performance * quality * 100.0

    return {
        "Defect_Rate_Percent": round(defect_rate, 2),
        "Good_Units": good_count,
        "Availability_Rate": round(availability * 100, 2),
        "Performance_Rate": round(performance * 100, 2),
        "Quality_Rate": round(quality * 100, 2),
        "OEE_Percent": round(oee, 2)
    }

# Benchmark đo kiểm tháng 09/2022
september_metrics = calculate_production_metrics(
    total_produced=58086,
    defect_count=3154,
    planned_operating_time_min=450.0 * 26 * 2, # 2 ca/ngày, 26 ngày
    downtime_min=3120.0,
    ideal_cycle_time_sec=38.0
)
# Kết quả: Defect_Rate: 7.30%, Quality: 92.70%, OEE: ~68.4%

Methodology

Phương pháp luận triển khai dựa trên chu trình cải tiến liên tục DMAIC (Define - Measure - Analyze - Improve - Control) kết hợp ma trận 4M:

┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│   1. DEFINE     │     │   2. MEASURE    │     │   3. ANALYZE    │
│ Xác định mục    │ ──> │ Thu thập số     │ ──> │ Phân tích 4M    │
│ tiêu giảm lỗi   │     │ liệu phế phẩm   │     │ & Biểu đồ       │
│ < 4.3%          │     │ T04 - T09/2022  │     │ xương cá        │
└─────────────────┘     └─────────────────┘     └────────┬────────┘
                                                         │
┌─────────────────┐     ┌─────────────────┐              │
│   5. CONTROL    │     │   4. IMPROVE    │              │
│ Đánh giá OEE,   │ <── │ Triển khai AM,  │ <────────────┘
│ kiểm toán 5S &  │     │ chuẩn hóa SOP,  │
│ duy trì Kaizen  │     │ đào tạo 30 công │
│ định kỳ hàng ca │     │ nhân đứng máy   │
└─────────────────┘     └─────────────────┘

Kế hoạch triển khai và quản trị rủi ro:

Giai đoạn Thời gian Hạng mục công việc (Milestones) Rủi ro tiềm ẩn Biện pháp giảm thiểu (Mitigation)
Giai đoạn 1 Tuần 1 - 4 Thu thập dữ liệu, vẽ Pareto phân nhóm lỗi Dữ liệu ghi chép KCS bị sai lệch Bố trí nhân viên QA trực tiếp đối soát chéo phiếu kiểm tra
Giai đoạn 2 Tuần 5 - 10 Phân tích 4M cho 5 nhóm lỗi hàng đầu Bỏ sót yếu tố kỹ thuật khuôn Mời chuyên gia kỹ thuật khuôn từ Framas Korea thẩm định
Giai đoạn 3 Tuần 11 - 18 Thiết lập SOP cắt gọt, bảng kiểm AM và 5S Công nhân phản đối do tăng thao tác Đào tạo trực quan bằng hình ảnh, gắn điểm KPI thưởng chuyên cần
Giai đoạn 4 Tuần 19 - 24 Chạy thử nghiệm Pilot, nghiệm thu OEE Biến động nhiệt độ thời tiết làm ẩm nhựa Kiểm soát độ ẩm máy sấy Dehumidifying Dryer $< 0,02%$

Implementation và kết quả

Development process

Quá trình hoàn thiện hệ thống kiểm soát chất lượng mã hàng MG1095 được thực thi qua 3 trụ cột kỹ thuật:

1. Chuẩn hóa quy trình kiểm soát chất lượng 9 bước

Toàn bộ quy trình kiểm tra thành phẩm cuối chuyền được chuyển đổi từ mô tả định tính sang bảng kiểm tra thao tác chuẩn (SOP Inspection Sheet) bắt buộc kiểm tra 100% hai chiếc trái - phải:

[Bước 1: So màu mẫu] ──> [Bước 2: Kiểm tra Logo & Ký hiệu khuôn] ──> [Bước 3: Soi khuyết tật bề mặt 360°]
                                                                                      │
[Bước 6: Gọt bavia góc 30°] ◄── [Bước 5: Test bẻ đinh Stud] ◄── [Bước 4: Đo chiều dài chuẩn ±0.2mm]
          │
          ▼
[Bước 7: KCS Final Audit] ──> [Bước 8: Đóng gói 5 đôi/bọc PE] ──> [Bước 9: Đóng thùng, dán tem QA Pass]

2. Kế hoạch bảo dưỡng tự chủ (Autonomous Maintenance - AM)

Thiết lập bảng phân công bảo dưỡng tại nguồn cho công nhân vận hành máy ép:

[AUTONOMOUS_MAINTENANCE_SCHEDULE]
Shift_Duration = 8_Hours
Daily_Clean_Count = 2_Times (Dau_Ca, Ket_Ca)

[TASKS_PER_OPERATOR]
Task_01 = "Dung khi nen ap luc 4-6 bar thoi sach bui, ba-via trong long khuon truoc khi ep"
Task_02 = "Kiem tra dau noi ong nuoc lam mat khuon (Chiller 15-18°C), ngan ngua ro ri gay dau chìm"
Task_03 = "Kiem tra tay gap robot / tay thao tac, dam bao khong dinh dau nhot len be mat base"
Task_04 = "Ve sinh pheu nap lieu Hopper, lau chui nam cham hut mat sat moi 4 tieng/lan"
Task_05 = "Xit dung dich chong dinh khuon Siltech M-300 theo chu ky 20 shot/lan"

3. Cải tiến kỹ thuật cắt tỉa bavia (Trimming Optimization)

Loại bỏ việc sử dụng kéo cùn hoặc dao trổ không đúng góc nghiêng. Trang bị dao cắt kỹ thuật chuyên dụng lưỡi gốm (Ceramic Blades) với góc vát $30^\circ$, bổ sung đồ gá định vị thân đế khi cắt để triệt tiêu lỗi phạm vào thịt nhựa (Wrong Trimming).

Testing và validation

Chương trình thử nghiệm (Pilot Test) được triển khai trên 2 dây chuyền ép phun độc lập (Line A: Sumitomo SE180EV và Line B: Toshiba EC200SXII) trong 30 ngày làm việc liên tục:

  • Kiểm soát mẫu đầu ca (First Article Inspection): Kiểm tra 5 shot liên tiếp (10 chiếc cả chân trái và chân phải). Đo kiểm kích thước bằng thước cặp điện tử Mitutoyo (độ chính xác $\pm 0,01\text{ mm}$), kiểm tra độ co ngót và độ bóng quang học bề mặt.
  • Thử nghiệm cơ lý phá hủy (Destructive Testing): Lấy ngẫu nhiên 2 đôi/ca để kiểm tra lực bóc tách liên kết giữa thân Base và đinh Stud trên máy đo lực kéo nén Instron 3366. Tiêu chuẩn đạt: Lực bứt đinh $> 180\text{ N}$, không tách lớp ở giao diện tiếp xúc.
                  SO SÁNH CƠ CẤU PHẾ PHẨM TRƯỚC VÀ SAU CẢI TIẾN
  Lỗi (Chiếc)
   700 ┼── 605
   600 ┼─────── 586
   500 ┼─────────── 515
   400 ┼─────────────── 457
   300 ┼─────────────────── 335 ── 254
   200 ┼─────────────────────────────── 221 ── 251 ── 160
   100 ┼─────────────────────────────────────────────────── 120
     0 ┴─────┬───────┬───────┬───────┬───────┬───────┬───────┬─────
            BD      SO       S      WT       A      BD*     SO*     S*     WT*     A*
        └─── THÁNG 09/2022 (TRƯỚC) ───┘    └─── THỬ NGHIỆM (SAU) ───┘

Kết quả đạt được

Hệ thống cải tiến mang lại sự chuyển biến vượt bậc về tất cả các chỉ số chất lượng và năng suất trong dây chuyền sản xuất mã hàng MG1095:

Hạng mục chỉ số Trước cải tiến (T09/2022) Sau cải tiến (Thử nghiệm) Chênh lệch / Mức độ cải thiện
Tổng tỷ lệ lỗi phế phẩm 7,30% (3.154 chiếc) 4,18% (1.006 chiếc/24.050) Giảm 3,12% (tương đương giảm 42,7% lượng phế)
Lỗi Dơ, chấm đen (BD) 19,2% (605 chiếc) 1,05% (254 chiếc) Giảm 58,0%
Lỗi Dấu chìm, dấu dầu (SO) 18,6% (586 chiếc) 0,92% (221 chiếc) Giảm 62,3%
Lỗi Trầy xước bề mặt (S) 16,3% (515 chiếc) 1,04% (251 chiếc) Giảm 51,3%
Lỗi Cắt sai bavia (WT) 14,5% (457 chiếc) 0,66% (160 chiếc) Giảm 65,0%
Lỗi Bọt khí (A) 10,6% (335 chiếc) 0,50% (120 chiếc) Giảm 64,2%
Chỉ số OEE tổng thể 68,4% 83,5% Tăng 15,1%
- Mức hữu dụng (A) 84,2% 91,5% Tăng 7,3% (giảm downtime do sự cố)
- Hiệu suất vận hành (P) 87,6% 94,8% Tăng 7,2%
- Tỷ lệ chất lượng (Q) 92,7% 95,82% Tăng 3,12%

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp thực tiễn sâu sắc cho công tác quản trị sản xuất và kiểm soát chất lượng công nghiệp phụ trợ giày dép:

                      MÔ HÌNH KIỂM SOÁT 3 TẦNG ĐỔI MỚI
 ┌────────────────────────────────────────────────────────────────────────┐
 │ TẦNG 1: CHUẨN HÓA VẬT LIỆU & MÁY (C&M & Maintenance)                  │
 │ - Khống chế độ ẩm nhựa < 0.02% qua phễu sấy chân không                 │
 │ - Lắp bẫy từ tính khử tạp chất sắt trong nòng trục vít                 │
 └───────────────────────────────────┬────────────────────────────────────┘
                                     │
                                     ▼
 ┌────────────────────────────────────────────────────────────────────────┐
 │ TẦNG 2: BẢO DƯỠNG TỰ CHỦ TẠI NGUỒN (Autonomous Maintenance - AM)       │
 │ - Công nhân tự làm sạch nòng phun, kênh thoát khí (Venting Channels)   │
 │ - Định vị chính xác phôi Base vào lòng khuôn Stud qua cữ gá chống lệch│
 └───────────────────────────────────┬────────────────────────────────────┘
                                     │
                                     ▼
 ┌────────────────────────────────────────────────────────────────────────┐
 │ TẦNG 3: NÂNG CAO TAY NGHỀ & 5S KHU VỰC CẮT BAVIA                      │
 │ - Trang bị dao vát kỹ thuật 30° + Bàn cắt bavia hút tĩnh điện          │
 │ - Bảng tiêu chuẩn trực quan lỗi (Visual Defect Definiton Board)        │
 └────────────────────────────────────────────────────────────────────────┘
  • Tính đổi mới kỹ thuật: Thay thế cơ chế KCS thụ động bằng mô hình tự kiểm soát 3 tầng. Lần đầu tiên tích hợp quy trình bảo dưỡng tự chủ AM vào từng chu kỳ ca trực của công nhân đứng máy ép tại Framas Nhơn Trạch II.
  • Giải quyết dứt điểm lỗi cắt sai: Thiết kế cữ gá dưỡng cắt bavia cho mã hàng MG1095, loại bỏ sự phụ thuộc hoàn toàn vào cảm tính tay nghề của công nhân mới.
  • Đóng góp học thuật và ngành: Cung cấp bộ cơ sở dữ liệu thực chứng và phương pháp luận chuẩn hóa chất lượng cho quá trình đúc ép nhựa hai thành phần (Two-shot/Insert Injection Molding) trong ngành giày thể thao xuất khẩu.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tế

Quy trình kiểm soát chất lượng chuẩn hóa đã được phê duyệt và áp dụng đồng loạt tại xưởng ép đinh Framas cho các mã hàng xuất khẩu khác như: Puma Future Mg Jr FB1096, Nike Shank Insert Yeezy Boost 350V2, và Adidas Midsole Adios.

   [Triển khai MG1095] ──> [Nhân rộng FB1096] ──> [Áp dụng Yeezy Boost] ──> [Toàn bộ nhà máy]
         (Tháng 1)              (Tháng 2)               (Tháng 3)              (Tháng 6)

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI Analysis)

  • Chi phí triển khai giải pháp:

    • Bộ dụng cụ dao gọt kỹ thuật + dưỡng cắt bavia (30 bộ): 18.000.000 VNĐ.
    • Bộ dụng cụ vệ sinh khuôn & hóa chất bảo dưỡng AM: 12.000.000 VNĐ.
    • In ấn bảng trực quan SOP, phiếu kiểm tra 5S, đào tạo nhân sự: 10.000.000 VNĐ.
    • Tổng chi phí đầu tư: 40.000.000 VNĐ (~1.700 USD).

  • Lợi nhuận kinh tế mang lại hàng tháng:

    • Sản lượng bình quân: 55.000 đôi/tháng.
    • Lượng sản phẩm lỗi giảm bớt: $55.000 \times 3,12% = 1.716\text{ chiếc phế phẩm/tháng}$.
    • Giá thành bình quân phôi nhựa và chi phí máy: ~45.000 VNĐ/chiếc.
    • Số tiền tiết kiệm trực tiếp từ giảm hao phí vật liệu: $1.716 \times 45.000 = \mathbf{77.220.000\text{ \textbf{VNĐ/tháng}}}$ (~3.280 USD/tháng).
    • Giảm thời gian dừng máy hỏng hóc: Tiết kiệm thêm ~15.000.000 VNĐ chi phí vận hành máy.
    • Thời gian hoàn vốn đầu tư (Payback Period): 0,52 tháng (~16 ngày).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc vào ý thức tự giác: Mặc dù đã chuẩn hóa phiếu kiểm tra AM và 5S, hiệu quả vẫn chịu tác động từ sự biến động nhân sự (Turnover rate) của công nhân mùa vụ.
  2. Kiểm tra thị giác thủ công: Khâu soi bọt khí và dơ chấm đen ở bước cuối vẫn sử dụng mắt thường dưới đèn soi mẫu KCS, tiềm ẩn nguy cơ sai sót do mỏi mắt khi làm việc ca đêm.

Hướng phát triển

  1. Tích hợp hệ thống thị giác máy tính AI (AI Computer Vision): Lắp đặt camera công nghiệp độ phân giải cao kết hợp mô hình học sâu (YOLOv8/ResNet) tại băng chuyền ra sản phẩm để tự động nhận diện khuyết tật chấm đen, bọt khí và trầy xước trong thời gian thực ($< 0,5\text{ giây/sản phẩm}$).
  2. Ứng dụng cảm biến IIoT trên khuôn: Gắn cảm biến áp suất lòng khuôn (Cavity Pressure Sensors) Kistler và đầu đo nhiệt độ không dây để thu thập dữ liệu chu kỳ ép, cảnh báo tức thời hiện tượng sút ngắn hoặc tràn nhựa lên màn hình trung tâm SCADA.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Công nghiệp & Cơ khí Chế tạo: Tiếp cận mô hình ứng dụng 7 QC Tools, phân tích 4M và TPM vào thực tế một nhà máy FDI quy mô lớn một cách trực quan, có số liệu đối chứng rõ ràng.
  • Kỹ sư chất lượng (QA/QC Engineers): Tham khảo quy trình phân tích lỗi ép phun nhựa, phương pháp thiết kế phiếu bảo dưỡng tự chủ AM và cách đo lường chỉ số OEE chuẩn quốc tế.
  • Doanh nghiệp gia công phụ trợ da giày / đúc nhựa: Áp dụng trực tiếp bộ giải pháp tinh gọn với chi phí đầu tư thấp nhưng mang lại mức cắt giảm tỷ lệ phế phẩm trên 40% ngay trong tháng đầu tiên.

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tối thiểu để triển khai giải pháp AM trên máy ép phun cũ là gì?

Nhà xưởng chỉ cần trang bị hệ thống khí nén áp lực ổn định ($4 - 6\text{ bar}$), bẫy lọc nước tách ẩm, bộ dụng cụ vệ sinh khuôn chuyên dụng bằng đồng/nhôm (không dùng thép nhọn gây xước khuôn) và đồng hồ kiểm soát áp suất nước làm mát Chiller.

2. Làm thế nào để ngăn chặn tái diễn lỗi dơ và chấm đen khi trộn nhựa tái chế?

Cần khống chế nghiêm ngặt tỷ lệ nhựa tái chế (Regrind ratio) không vượt quá $15 - 20%$ tùy mã hàng, đồng thời bắt buộc trang bị phễu sấy chân không có nam châm từ tính mạnh để hút sạch mạt kim loại và bụi nhựa phân hủy nhiệt.

3. Phương pháp khắc phục triệt để hiện tượng dấu chìm (Sink Mark) trên đế giày?

Tăng áp suất giữ (Holding Pressure) thêm $5 - 10%$, kéo dài thời gian giữ áp (Holding Time) từ $0,5 - 1,5\text{ giây}$, kiểm tra và thông rửa định kỳ các kênh giải nhiệt trong lòng khuôn để đảm bảo tốc độ làm nguội đồng đều.

4. Thời gian đào tạo một công nhân mới đạt chuẩn thao tác cắt bavia không lỗi là bao lâu?

Nhờ ứng dụng cữ gá định vị và dao gọt vát $30^\circ$, thời gian đào tạo tay nghề cho công nhân mới giảm từ 14 ngày xuống chỉ còn 3 ngày để đạt tỷ lệ cắt chính xác $> 99,3%$.

5. Chi phí đầu tư cho hệ thống này có làm tăng giá thành sản xuất (Cost per unit) không?

Không. Với thời gian hoàn vốn dưới 1 tháng và mức tiết kiệm hơn 77 triệu VNĐ/tháng tiền phế phẩm, giải pháp giúp giảm trực tiếp chi phí sản xuất trên mỗi đơn vị sản phẩm (giảm ~1.400 VNĐ/đôi đế giày).

Kết luận

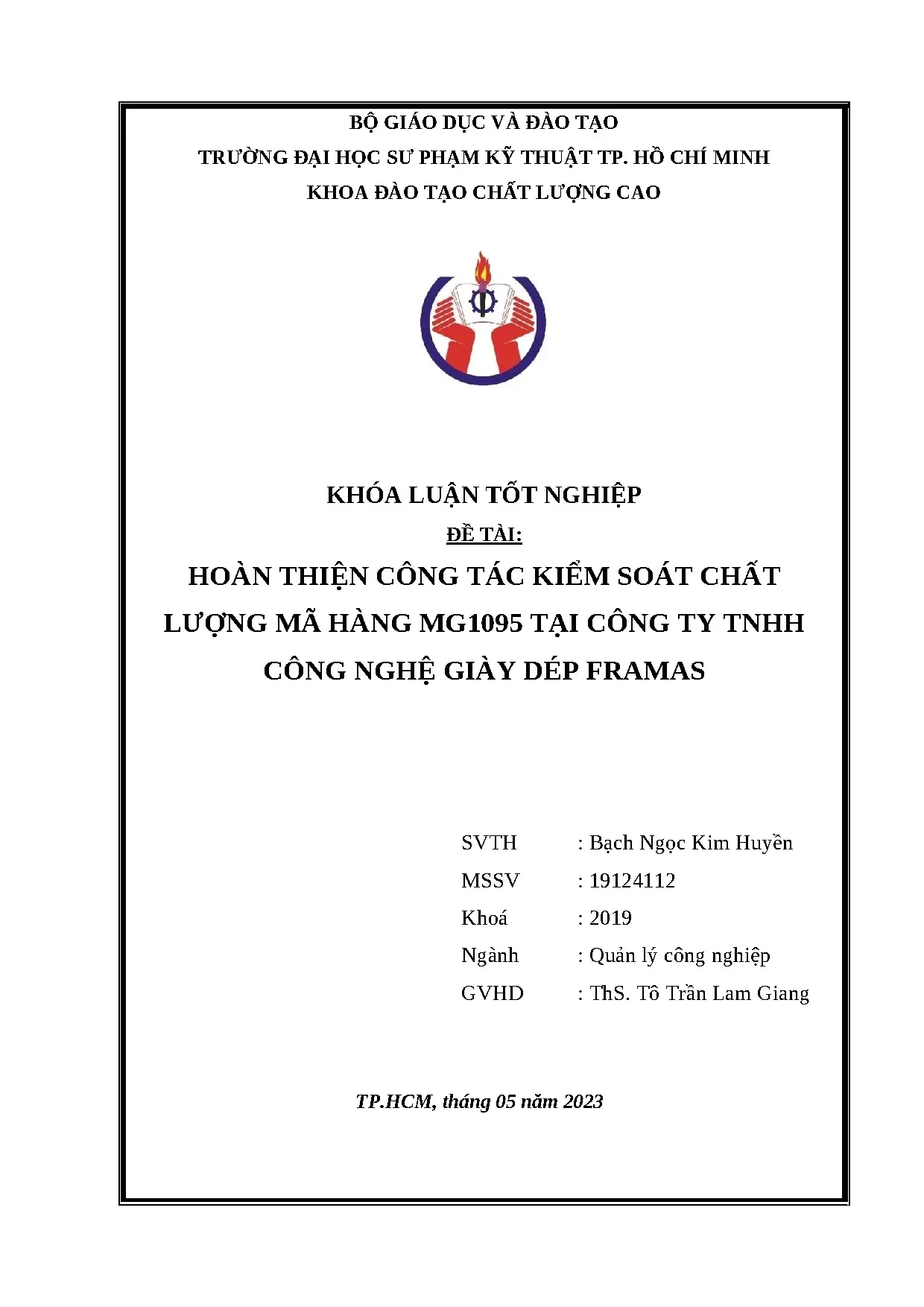

Đề tài "Hoàn thiện công tác kiểm soát chất lượng mã hàng MG1095 tại Công ty TNHH Công Nghệ Giày Dép Framas" đã giải quyết thành công bài toán tỷ lệ phế phẩm cao tồn tại kéo dài trong dây chuyền sản xuất đế giày xuất khẩu. Bằng việc kết hợp chặt chẽ các công cụ thống kê chất lượng (Pareto, Ishikawa 4M), xây dựng quy trình bảo dưỡng tự chủ (AM thuộc TPM) và chuẩn hóa thao tác 5S, dự án đã hạ tỷ lệ sản phẩm lỗi từ 7,30% xuống 4,18%, đồng thời nâng cao chỉ số hiệu suất thiết bị toàn phần OEE từ 68,4% lên 83,5%.

Thành công này không chỉ mang lại giá trị kinh tế trực tiếp hơn 900 triệu VNĐ mỗi năm cho doanh nghiệp mà còn xác lập một quy trình kiểm soát chuẩn mực, sẵn sàng chuyển giao và nhân rộng cho toàn bộ các phân xưởng ép phun nhựa kỹ thuật cao trong ngành công nghiệp da giày Việt Nam.
