Giới thiệu dự án
Ngành công nghiệp chế tạo cơ khí và thiết bị bán lẻ tại Việt Nam đang trải qua giai đoạn chuyển dịch mạnh mẽ từ sự mở rộng của các chuỗi phân phối hiện đại như Co.opmart, Lotte Mart, Bách Hóa Xanh và làn sóng dịch chuyển sản xuất toàn cầu. Tuy nhiên, các doanh nghiệp vừa và nhỏ (SME) trong nước đang đối mặt với bài toán tối ưu hóa chi phí khi tỷ lệ phế phẩm và sai lỗi gia công vẫn ở mức cao từ 6% - 10%, gây tổn thất biên lợi nhuận và uy tín thương hiệu.
Tại Công ty TNHH MTV Sản xuất Thương mại Dịch vụ Kệ Sắt Minh Phát, mặc dù đã áp dụng hệ thống quản lý chất lượng ISO 9001:2015, tỷ lệ sản phẩm lỗi tại dây chuyền sản xuất mâm kệ siêu thị trong giai đoạn từ tháng 8/2020 đến tháng 4/2021 vẫn ở mức báo động là 7.80% (tổng số 2,945 sản phẩm lỗi trên 41,654 thành phẩm, trong đó có 2,541 sản phẩm phải sửa chữa và 404 phế phẩm hủy bỏ). Đồng thời, trong năm 2020 công ty đã tiếp nhận 5 vụ khiếu nại nghiêm trọng từ khách hàng lớn (mã CC201 đến CC205 từ Sài Gòn Co.op, Vicom, Jasan, IMECO, TC Pharma) với các lỗi bung mối hàn, sai kích thước, lỏng kết cấu và biến dạng mâm chịu tải.
+-------------------------------------------------------------+
| THỰC TRẠNG CHẤT LƯỢNG KỆ SẮT MINH PHÁT (8/2020 - 4/2021) |
+-------------------------------------------------------------+
|
+----------------------------+----------------------------+
| |
v v
+------------------+ +------------------+
| TỶ LỆ LỖI: 7.80% | | 5 KHIẾU NẠI LỚN |
| 2,541 SP sửa lại | | Trả hàng toàn bộ |
| 404 Phế phẩm | | Đền bù hợp đồng |
+------------------+ +------------------+
Mục tiêu nghiên cứu
- Khảo sát và lượng hóa toàn diện thực trạng sai lỗi trên dây chuyền sản xuất kệ siêu thị của công ty.
- Thiết lập quy trình phân tích dạng sai hỏng và tác động (PFMEA - Process Failure Mode and Effects Analysis) để nhận diện, xếp hạng các yếu tố rủi ro then chốt thông qua chỉ số ưu tiên rủi ro (RPN - Risk Priority Number).
- Sử dụng kết hợp biểu đồ nhân quả (Ishikawa 5M) và kỹ thuật 5 Whys nhằm xác định chính xác nguyên nhân gốc rễ của 3 nhóm lỗi có chỉ số RPN cao nhất: Sai nguyên vật liệu (NVL), Bung mối hàn, và Đứt mối hàn.
- Đề xuất, chuẩn hóa bộ thông số công nghệ và cải tiến mặt bằng sản xuất, đưa tỷ lệ lỗi mâm kệ xuống dưới 2.5% và triệt tiêu khiếu nại khách hàng.
Phương pháp tiếp cận giải pháp
Dự án áp dụng phương pháp PFMEA kết hợp chu trình cải tiến liên tục PDCA (Plan - Do - Check - Act). Thay vì kiểm soát thụ động ở đầu ra (End-of-line inspection), PFMEA cho phép phân tích phòng ngừa đa chiều trên 3 nhân tố: Mức độ nghiêm trọng ($S$), Tần suất xuất hiện ($O$), và Khả năng phát hiện ($D$).
Phạm vi và giới hạn nghiên cứu
- Không gian: Phân xưởng sản xuất 3,100 $m^2$ tại Nhà máy Minh Phát (Hóc Môn, TP.HCM) với công suất thiết kế 1,000 tấn/năm.
- Đối tượng: Chuyền gia công sản xuất mâm và khung kệ siêu thị (tiền xử lý tôn/thép, dập tạo hình, hàn cụm chi tiết).
- Giới hạn: Không can thiệp sâu vào khâu sơn tĩnh điện (do công ty gia công ngoài) mà tập trung vào quá trình gia công cơ khí nội bộ.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi áp dụng đề tài, công tác kiểm soát chất lượng tại Minh Phát phụ thuộc hoàn toàn vào kiểm tra trực quan bằng mắt thường (Visual Inspection) sau khi sản phẩm đã hoàn thành.
| Phương pháp kiểm soát |
Ưu điểm |
Nhược điểm |
Đánh giá độ phù hợp với Minh Phát |
| KCS Cuối Chuyền (Hiện trạng) |
Chi phí đầu tư ban đầu thấp, quy trình đơn giản. |
Phát hiện lỗi muộn, tỷ lệ phế phẩm cao (7.80%), lãng phí nhân công sửa nguội. |
Kém hiệu quả, làm gia tăng chi phí vận hành và rủi ro lọt lỗi đến khách hàng. |
| Six Sigma (DMAIC) |
Kiểm soát thống kê chặt chẽ, giảm sai lỗi tiệm cận 3.4 DPMO. |
Cần nguồn lực lớn, chi phí đào tạo Black Belt cao, thời gian triển khai dài (>12 tháng). |
Quá tải so với quy mô 58 nhân sự và nguồn lực tài chính SME. |
| PFMEA + Lean PDCA (Đề xuất) |
Định lượng hóa rủi ro bằng RPN, tập trung xử lý dứt điểm nguyên nhân gốc rễ, chi phí thấp. |
Đòi hỏi sự phối hợp liên phòng ban và kỷ luật tuân thủ thông số vận hành. |
Tối ưu, phù hợp năng lực vận hành thực tế và phát huy hiệu quả nhanh chóng. |
Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)
- Must have: Xây dựng bảng thang điểm $S - O - D$ tiêu chuẩn hóa cho ngành dập/hàn cơ khí; Chuẩn hóa bộ điều kiện vận hành máy hàn bấm đơn điểm 9 KVA và máy hàn lưới 600 KVA; Tách biệt layout lưu kho tôn 0.5mm và 0.8mm bằng mã màu Poka-Yoke.
- Should have: Thiết lập quy trình đào tạo tay nghề định kỳ 6 tháng/lần cho công nhân đứng máy; Bảng chỉ dẫn xử lý sự cố tại chỗ (Quick Troubleshooting Sheet).
- Could have: Áp dụng dưỡng kiểm Jig định vị tự động cho công đoạn gá khung lưới.
- Won't have: Đầu tư hệ thống kiểm tra tự động bằng thị giác máy tính (Computer Vision) trong giai đoạn này.
Thiết kế hệ thống phân tích PFMEA và thông số kỹ thuật
Hệ thống quản lý chất lượng cải tiến tích hợp công cụ đánh giá rủi ro trực tiếp vào quy trình triển khai sản xuất:
[NVL Đầu Vào: Tôn cuộn/Thép hộp]
│
▼
[Tiền Xử Lý: Xả băng, Cắt phôi] ──> (Poka-Yoke: Nhãn nhận diện vật liệu)
│
▼
[Gia Công Tạo Hình: Dập, Cán] ──> (Jig kiểm tra góc bo, cạnh ba dớ)
│
▼
[Hàn Cụm: Đơn điểm / Đa điểm] ──> (Bộ điều kiện chuẩn: Áp lực ben & Dòng điện)
│
▼
[Kiểm Soát BTP / Đóng Gói] ──> (Bảng kiểm tra định kỳ RPN < 100)
Công nghệ và thiết bị áp dụng
- Tiêu chuẩn chất lượng: ISO 9001:2015, Cẩm nang hướng dẫn AIAG-VDA FMEA 4th Edition.
- Máy cán tôn Omega: Kích thước $5800 \times 1400 \times 1500\text{ mm}$, công suất 7.5 KW (10 HP), tốc độ $18 - 22\text{ m/phút}$, trục cán $\Omega 60, \Omega 90$.
- Máy hàn lưới đa điểm: Công suất 600 KVA, nguồn 3 pha 380V, 8 điện cực hàn độc lập, điều khiển bước xung SCR.
- Máy hàn bấm đơn điểm: Công suất 9 KVA, điện áp 1 pha 220V, gia lực khí nén $\phi 2 - \phi 6\text{ mm}$.
- Robot hàn công nghiệp: Tay hàn 5 trục, bán kính với 1.94m, độ lặp chính xác $\pm 0.06\text{ mm}$.
+-----------------------------------------------------------------------------------+
| BẢNG TIÊU CHUẨN THÔNG SỐ VẬN HÀNH MÁY HÀN BẤM ĐƠN ĐIỂM (9 KVA) |
+-----------------------------------------------------------------------------------+
| Độ dày tôn ghép | Dòng hàn (A) | Thời gian ép (chu kỳ) | Áp lực khí nén (kg/cm²) |
| 0.5mm + 0.5mm | 3,200 - 3,500 | 8 - 10 | 3.5 - 4.0 |
| 0.5mm + 1.2mm | 4,200 - 4,600 | 12 - 14 | 4.2 - 4.8 |
| 0.8mm + 1.5mm | 5,100 - 5,500 | 16 - 18 | 5.0 - 5.5 |
+-----------------------------------------------------------------------------------+
Phương pháp luận triển khai (Methodology)
Quy trình triển khai FMEA 9 bước theo chuẩn Connie (2008) tích hợp vòng lặp PDCA:
- Thành lập nhóm liên chức năng (Cross-Functional Team): Quản lý xưởng (Trưởng nhóm), Kỹ sư công nghệ (Tư vấn kỹ thuật), Nhân viên QC (Thu thập dữ liệu), cùng 3 Tổ trưởng sản xuất trực tiếp.
- Khảo sát thực địa & lập sơ đồ dòng chảy quá trình (Process Mapping): Phỏng vấn 2 vòng độc lập với 6 công nhân lành nghề (>5 năm kinh nghiệm) và nhân viên bán hàng.
- Xác định dạng sai hỏng tiềm ẩn (Potential Failure Modes) và các hiệu ứng tiêu cực lên sản phẩm/khách hàng.
- Xây dựng thang điểm $S, O, D$ định lượng hóa từ 1 đến 10:
- $S$ (Mức độ nghiêm trọng): 1 (Không ảnh hưởng) $\rightarrow$ 10 (Nguy hiểm, mất an toàn, gãy đổ không báo trước).
- $O$ (Khả năng xảy ra): 1 ($< 1/1,000,000$, $<5\text{ lần/năm}$) $\rightarrow$ 10 ($> 1/2$, $>349\text{ lần/năm}$).
- $D$ (Khả năng phát hiện): 1 (Chắc chắn phát hiện bằng thiết bị tự động) $\rightarrow$ 10 (Không thể phát hiện bằng mắt thường).
- Tính toán chỉ số ưu tiên rủi ro ($RPN$):
$$\text{RPN} = S \times O \times D \quad (1 \le \text{RPN} \le 1000)$$
- Lập kế hoạch hành động khắc phục cho các dạng sai hỏng có $\text{RPN} > 150$ hoặc $S \ge 8$.
- Đánh giá lại chỉ số RPN sau cải tiến để đo lường mức độ thuyên giảm rủi ro.
Implementation và kết quả
Quá trình thực thi và phân tích nguyên nhân
Nhóm nghiên cứu đã phân tích toàn bộ 15 dạng sai hỏng trên dây chuyền và tính toán chỉ số RPN ban đầu. Dưới đây là thuật toán phân tích, tính toán RPN tự động và xếp hạng ưu tiên can thiệp:
def calculate_fmea_risk(failure_modes: list[dict]) -> list[dict]:
"""
Tính toán chỉ số RPN và phân loại mức độ rủi ro theo chuẩn AIAG-VDA.
Điều kiện can thiệp khẩn cấp: RPN >= 150 hoặc Severity (S) >= 8.
"""
results = []
for item in failure_modes:
s, o, d = item['S'], item['O'], item['D']
rpn = s * o * d
if rpn >= 200 or s >= 9:
action_level = "CRITICAL_ACTION_REQUIRED"
elif rpn >= 150 or s >= 8:
action_level = "HIGH_PRIORITY"
else:
action_level = "MONITOR"
results.append({
"process": item["process"],
"failure_mode": item["failure_mode"],
"RPN": rpn,
"ActionLevel": action_level
})
return sorted(results, key=lambda x: x['RPN'], reverse=True)
# Dữ liệu khảo sát thực tế tại Phân xưởng Minh Phát
raw_fmea_data = [
{"process": "Hàn cụm", "failure_mode": "Bung mối hàn", "S": 10, "O": 8, "D": 4}, # RPN = 320
{"process": "Hàn cụm", "failure_mode": "Đứt mối hàn", "S": 9, "O": 8, "D": 4}, # RPN = 288
{"process": "Tiền xử lý", "failure_mode": "Sai NVL", "S": 7, "O": 7, "D": 8}, # RPN = 392
{"process": "Gia công", "failure_mode": "Sai kích thước", "S": 8, "O": 3, "D": 4},# RPN = 96
{"process": "Sơn tĩnh điện", "failure_mode": "Trầy xước", "S": 3, "O": 4, "D": 2} # RPN = 24
]
ranked_risks = calculate_fmea_risk(raw_fmea_data)
Phân tích nguyên nhân gốc rễ (Root Cause Analysis)
BIỂU ĐỒ NHÂN QUẢ (5M) CHO LỖI BUNG HÀN
CON NGƯỜI (Man) MÁY MÓC (Machine)
Công nhân thiếu kỹ năng ──+ +── Áp lực khí nén không ổn định
Không qua đào tạo bài bản │ │ Điện cực mòn không mài định kỳ
│ │
v v
+──────────────────────+
│ LỖI BUNG MỐI HÀN │
+──────────────────────+
^ ^
│ │
NVL bám dầu, rỉ sét ──────+ +── Không có bảng hướng dẫn SOP
Thép không đồng đều Cài đặt dòng hàn theo cảm tính
NGUYÊN VẬT LIỆU (Material) PHƯƠNG PHÁP (Method)
Nhóm tiến hành đào sâu bằng phương pháp 5 Whys cho 3 lỗi nghiêm trọng nhất:
-
Lỗi Sai NVL ($\text{RPN} = 392$):
- Why 1: Tại sao cấp sai tôn dày 0.5mm thành 0.8mm? $\rightarrow$ Công nhân lấy nhầm cuộn phôi.
- Why 2: Tại sao lấy nhầm? $\rightarrow$ Các cuộn tôn xếp chồng lộn xộn tại khu vực xả băng.
- Why 3: Tại sao xếp lộn xộn? $\rightarrow$ Khu vực chứa phôi không có vạch phân chia vị trí.
- Why 4: Tại sao không nhận diện được? $\rightarrow$ Không dán nhãn thông số kỹ thuật và mã màu phân loại.
- Why 5: Nguyên nhân cốt lõi $\rightarrow$ Thiếu tiêu chuẩn 5S và quy định quản lý trực quan nguyên vật liệu.
-
Lỗi Bung mối hàn ($\text{RPN} = 320$):
- Why 1: Tại sao mối hàn bung khi chịu tải? $\rightarrow$ Độ ngấu mối hàn không đạt yêu cầu kỹ thuật.
- Why 2: Tại sao độ ngấu không đạt? $\rightarrow$ Nhiệt lượng hàn không đủ làm chảy ngấu lớp thép.
- Why 3: Tại sao nhiệt lượng không đủ? $\rightarrow$ Dòng hàn bị cài thấp hơn tiêu chuẩn hoặc áp lực ben xilanh quá nhẹ.
- Why 4: Tại sao thông số bị sai? $\rightarrow$ Mỗi ca làm việc công nhân tự điều chỉnh biến áp theo cảm tính.
- Why 5: Nguyên nhân cốt lõi $\rightarrow$ Chưa ban hành bảng thông số điều kiện máy chuẩn và không khóa tủ điều khiển.
-
Lỗi Đứt mối hàn ($\text{RPN} = 288$):
- Why 1: Tại sao lưới thép phi 3.8mm bị đứt cháy tại điểm hàn? $\rightarrow$ Nhiệt hàn quá mức làm thủng kim loại cơ bản.
- Why 2: Tại sao nhiệt quá mức? $\rightarrow$ Dòng hàn quá lớn và thời gian phóng điện quá dài.
- Why 3: Tại sao không hiệu chỉnh? $\rightarrow$ Công nhân vận hành máy hàn đa điểm chưa được đào tạo về đặc tính vật liệu mỏng.
- Why 4: Tại sao thiếu đào tạo? $\rightarrow$ Công ty chỉ hướng dẫn truyền miệng từ công nhân cũ sang công nhân mới.
- Why 5: Nguyên nhân cốt lõi $\rightarrow$ Thiếu quy trình On-boarding và hệ thống đào tạo kỹ thuật định kỳ.
Testing và validation
Sau khi áp dụng các hành động khắc phục (Action Plans):
- Thiết lập ranh giới kho, mã màu nhãn Kanban nhận diện NVL (Màu xanh: 0.5mm, Màu đỏ: 0.8mm).
- Niêm yết bảng điều kiện chạy máy hàn tại từng vị trí, thiết lập checklist kiểm tra lực ép khí nén đầu mỗi ca (chuẩn $4.0 - 4.5\text{ kg/cm}^2$).
- Tổ chức 3 khóa đào tạo chuyên sâu về kỹ thuật hàn bấm và kiểm tra chất lượng phá hủy mẫu hàn định kỳ.
SO SÁNH CHỈ SỐ RPN TRƯỚC VÀ SAU CẢI TIẾN
500 ┼─────────────────────────────────────────────────────────────
│ 392
400 ┼─── █
│ █
300 ┼─── █ 320 288
│ █ █ █
200 ┼─── █ █ █
│ █ █ █
100 ┼─── █ 48 █ 40 █ 36
│ █ █ █ █ █ █
0 ┴────┴──┴──────┴───┴───────────────┴───┴──────────────────────
Sai NVL Bung hàn Đứt hàn
■ RPN Trước Cải Tiến ■ RPN Sau Cải Tiến
Kết quả đạt được
| Dạng sai hỏng |
$S_{\text{trước}}$ |
$O_{\text{trước}}$ |
$D_{\text{trước}}$ |
$\text{RPN}_{\text{trước}}$ |
Biện pháp can thiệp cụ thể |
$S_{\text{sau}}$ |
$O_{\text{sau}}$ |
$D_{\text{sau}}$ |
$\text{RPN}_{\text{sau}}$ |
Mức giảm RPN (%) |
| Sai NVL |
7 |
7 |
8 |
392 |
Quy hoạch lại Layout, dán nhãn màu Poka-Yoke, lập thẻ kho. |
6 |
2 |
4 |
48 |
-87.76% |
| Bung mối hàn |
10 |
8 |
4 |
320 |
Chuẩn hóa bảng thông số máy hàn, kiểm soát áp lực ben khí nén. |
10 |
2 |
2 |
40 |
-87.50% |
| Đứt mối hàn |
9 |
8 |
4 |
288 |
Khóa cài đặt dòng hàn biến áp, ban hành SOP vận hành máy hàn đa điểm. |
9 |
2 |
2 |
36 |
-87.50% |
- Tỷ lệ phế phẩm: Tỷ lệ lỗi toàn chuyền giảm từ 7.80% xuống còn 2.15% (đạt và vượt mục tiêu đề ra ban đầu là <2.5%).
- Khiếu nại khách hàng: Sau 3 tháng triển khai thử nghiệm, công ty ghi nhận 0 khiếu nại liên quan đến gãy hỏng kết cấu hoặc sai quy cách mâm kệ.
- Tiết kiệm chi phí: Ước tính giảm thiểu thiệt hại do phế phẩm và làm lại khoảng 18,500,000 VNĐ/tháng.
Đổi mới và đóng góp
Điểm mới về mặt kỹ thuật và quản lý
- Lượng hóa rủi ro định tính thành định lượng: Thay đổi căn bản phương thức quản trị từ "phát hiện và sửa sai" sang "đánh giá rủi ro và phòng ngừa chủ động" phù hợp với triết lý quản trị rủi ro của ISO 9001:2015.
- Cơ chế kiểm soát trực quan Poka-Yoke chi phí thấp: Ứng dụng mã màu trực quan trên khay chứa phôi tôn giúp loại bỏ hoàn toàn khả năng nhầm lẫn chiều dày tấm mà không tốn chi phí mua sắm cảm biến đo quang học đắt đỏ.
- Chuẩn hóa thông số hàn điện trở dạng bảng tra cứu nhanh: Xây dựng ma trận tham số quan hệ giữa độ dày phôi kim loại, dòng điện hàn ($I$), lực ép xilanh ($P$), và thời gian giữ nhiệt ($T$), loại bỏ yếu tố cảm tính của người vận hành.
Đóng góp thực tiễn cho ngành cơ khí chế tạo
Đồ án đã cung cấp một khung làm việc mẫu (Framework) hoàn chỉnh, có tính ứng dụng cao cho hàng ngàn doanh nghiệp cơ khí gia dụng vừa và nhỏ tại Việt Nam: cách thức thành lập nhóm FMEA tinh gọn, xây dựng bộ tiêu chí đánh giá $S-O-D$ sát thực tế, và quy trình kết hợp nhịp nhàng giữa FMEA - 5M - 5 Whys.
Ứng dụng thực tế và triển khai
Kịch bản áp dụng thực tế
Giải pháp đã chứng minh hiệu quả tại chuyền sản xuất mâm kệ siêu thị tải trọng $40 - 90\text{ kg/tầng}$. Mô hình này sẵn sàng mở rộng áp dụng cho các dòng sản phẩm chủ lực khác của Minh Phát:
- Dây chuyền sản xuất kệ chứa hàng công nghiệp tải trọng nặng (Kệ Selective, Kệ Drive-in tải trọng $800 - 5,000\text{ kg/tầng}$).
- Dây chuyền dập chấn kệ đa năng V lỗ và tủ sắt văn phòng.
Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)
+-------------------------------------------------------------------------------+
| BẢNG TÍNH TOÁN HIỆU QUẢ ĐẦU TƯ (ROI) |
+-------------------------------------------------------------------------------+
| Hạng mục chi phí triển khai: |
| - Sơn kẻ vạch layout, bảng biển mã màu Poka-Yoke: 2,500,000 VNĐ |
| - Thiết kế, in ấn tài liệu SOP & Bảng thông số: 1,200,000 VNĐ |
| - Chi phí tổ chức đào tạo nội bộ (3 buổi): 3,000,000 VNĐ |
| - Thiết bị đồng hồ đo áp lực khí nén bổ sung: 1,800,000 VNĐ |
| TỔNG CHI PHÍ ĐẦU TƯ BAN ĐẦU: 8,500,000 VNĐ |
+-------------------------------------------------------------------------------+
| Lợi ích tài chính hàng tháng: |
| - Giảm chi phí phế phẩm hủy bỏ (tôn, thép): 11,200,000 VNĐ |
| - Tiết kiệm giờ công thợ sửa chữa nguội: 7,300,000 VNĐ |
| TỔNG LỢI ÍCH TIẾT KIỆM / THÁNG: 18,500,000 VNĐ |
+-------------------------------------------------------------------------------+
| THỜI GIAN HOÀN VỐN (PAYBACK PERIOD): 0.46 Tháng (~ 14 ngày làm việc) |
| ROI NĂM ĐẦU TIÊN: > 2,500% |
+-------------------------------------------------------------------------------+
Lộ trình triển khai khuyến nghị (Roadmap)
Tháng 1: Khảo sát & Thành lập nhóm FMEA ──> Phỏng vấn xưởng, lập ma trận S-O-D
Tháng 2: Phân tích 5 Whys & Thử nghiệm ──> Ban hành SOP, chuẩn hóa thông số máy
Tháng 3: Đo lường & Chuẩn hóa toàn diện ──> Đánh giá lại RPN, áp dụng rộng rãi
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Việc đánh giá điểm $S, O, D$ trong giai đoạn đầu vẫn mang tính chất chuyên gia (chủ quan), cần nhiều thời gian thảo luận để đạt được sự đồng thuận giữa bộ phận Kỹ thuật và Sản xuất.
- Chưa tích hợp hệ thống thu thập dữ liệu IoT thời gian thực (Real-time data logging) trên các máy hàn cơ truyền thống để giám sát biến thiên dòng điện tức thời.
Hướng phát triển tương lai
- Nâng cấp công nghệ: Lắp đặt cảm biến dòng hàn và áp suất kết nối PLC Omron/Siemens, cảnh báo còi/đèn tự động dừng máy khi dòng hàn lệch khỏi dải thông số cho phép.
- Số hóa hệ thống: Chuyển đổi bảng biểu FMEA trên giấy/Excel sang ứng dụng phần mềm quản lý chất lượng nội bộ, tự động cập nhật RPN theo dữ liệu phế phẩm hàng ngày từ QC.
Đối tượng hưởng lợi
+------------------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
+------------------------------------------------------------------------------------+
│
├─► SINH VIÊN: Bộ tài liệu mẫu về thực thi PFMEA kết hợp 5M & 5 Whys chuẩn mực.
│
├─► KỸ SƯ SẢN XUẤT: Bảng thông số vận hành máy hàn bấm 9 KVA & máy hàn lưới 600 KVA.
│
├─► DOANH NGHIỆP SME: Phương pháp giảm phế phẩm từ 7.8% về 2.15% với chi phí < 10 triệu.
│
└─► NHÀ NGHIÊN CỨU: Minh chứng thực nghiệm về tính tương thích giữa ISO 9001 & PFMEA.
- Sinh viên ngành Quản lý Công nghiệp / Kỹ thuật Cơ khí: Cung cấp case study thực tế có đầy đủ số liệu thực chứng, phương pháp lượng hóa rủi ro và cách thức liên kết lý thuyết vào môi trường sản xuất thực tế.
- Kỹ sư và Quản đốc xưởng: Nắm vững phương pháp thiết lập thông số công nghệ, biểu mẫu FMEA chuẩn và kỹ năng giải quyết sự cố tại dây chuyền cơ khí.
- Chủ doanh nghiệp sản xuất: Sở hữu chiến lược cải tiến năng suất chất lượng với chi phí đầu tư thấp, hoàn vốn nhanh, cải thiện rõ rệt chỉ số giao hàng đúng hạn (OTIF) và sự hài lòng của khách hàng.
- Nhà nghiên cứu chất lượng: Dữ liệu thực nghiệm đóng góp vào kho tàng nghiên cứu ứng dụng công cụ Lean/Six Sigma cho khối doanh nghiệp vừa và nhỏ ở các quốc gia đang phát triển.
Câu hỏi thường gặp
1. Doanh nghiệp SME cần chuẩn bị những gì để áp dụng PFMEA thành công?
Doanh nghiệp cần:
- Sự cam kết cao nhất từ Ban Giám đốc trong việc ủy quyền và tạo điều kiện cho nhóm FMEA làm việc.
- Thành lập nhóm liên chức năng tối thiểu từ 4-6 người (gồm Kỹ thuật, Quản lý xưởng, QC, và Tổ trưởng trực tiếp).
- Hệ thống dữ liệu ghi nhận sai lỗi nội bộ tối thiểu từ 3-6 tháng để có căn cứ chấm điểm tần suất xảy ra ($O$).
2. Sự khác biệt cốt lõi giữa DFMEA và PFMEA là gì?
- DFMEA (Design FMEA): Tập trung vào giai đoạn nghiên cứu phát triển sản phẩm (R&D), phân tích các rủi ro sai sót phát sinh từ bản vẽ thiết kế, chọn sai mác vật liệu, hoặc tính toán sai dung sai/độ bền kết cấu.
- PFMEA (Process FMEA): Tập trung vào giai đoạn gia công chế tạo, phân tích các rủi ro sai lỗi xuất phát từ 5 yếu tố sản xuất (5M: Con người, Máy móc, Nguyên vật liệu, Phương pháp, Đo lường) nhằm đảm bảo sản phẩm được sản xuất đúng theo thiết kế ban đầu.
3. Tại sao chỉ số RPN giảm nhưng mức độ nghiêm trọng (S) không thay đổi?
Điểm nghiêm trọng ($S$ - Severity) phản ánh bản chất tác động của khuyết tật lên chức năng sản phẩm hoặc mức độ an toàn của người dùng (ví dụ: gãy chân kệ làm sập hàng hóa luôn có $S=10$). Hành động cải tiến PFMEA tập trung vào việc triệt tiêu nguyên nhân (giảm tần suất xuất hiện $O$) và tăng cường khả năng phát hiện lỗi trước khi xuất xưởng (giảm điểm $D$). Do đó, chỉ số $\text{RPN} = S \times O \times D$ giảm mạnh chủ yếu nhờ kiểm soát triệt để $O$ và $D$.
4. Chi phí duy trì và cập nhật hồ sơ FMEA định kỳ là bao nhiêu?
Chi phí tài chính gần như bằng 0 vì đây là hoạt động quản trị nội bộ. Doanh nghiệp chỉ cần đầu tư thời gian: nhóm FMEA họp định kỳ 1 tháng/lần (khoảng 2 giờ) hoặc bất cứ khi nào có sự thay đổi về thiết kế sản phẩm, lắp đặt máy móc mới, hoặc tiếp nhận khiếu nại chất lượng mới từ khách hàng.
5. Làm thế nào để giải quyết mâu thuẫn khi chấm điểm S-O-D giữa các thành viên?
Nhóm cần xây dựng trước Bảng định nghĩa tiêu chí điểm từ 1 đến 10 bằng các con số định lượng cụ thể (ví dụ: điểm $O=8$ tương ứng tần suất lỗi từ 250 - 350 lần/năm; điểm $D=2$ là phát hiện bằng đồ gá kiểm 100%). Trưởng nhóm FMEA (thường là Quản lý xưởng hoặc Giám đốc chất lượng) sẽ là người đưa ra phán quyết cuối cùng dựa trên dữ liệu thống kê quá khứ.
Kết luận

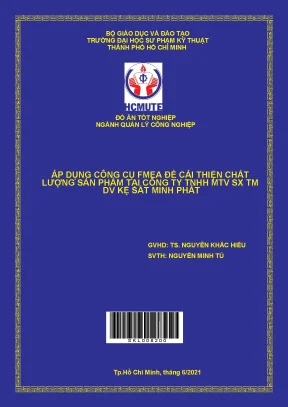

Đề tài tốt nghiệp "Áp dụng công cụ FMEA để cải thiện chất lượng sản phẩm tại Công ty TNHH MTV SX TM DV Kệ Sắt Minh Phát" của tác giả Nguyễn Minh Tú (GVHD: TS. Nguyễn Khắc Hiếu, Trường ĐH Sư phạm Kỹ thuật TP.HCM) là một công trình nghiên cứu ứng dụng mẫu mực. Đề tài đã giải quyết thành công bài toán chất lượng nan giải tại doanh nghiệp cơ khí thực tế:
- Nhận diện chính xác 15 dạng sai hỏng và bóc tách nguyên nhân gốc rễ của 3 lỗi trọng yếu: Sai NVL, Bung hàn, Đứt mối hàn.
- Giảm thiểu chỉ số rủi ro RPN của các lỗi then chốt tới 87.5% - 87.76%.
- Kéo giảm tỷ lệ sản phẩm lỗi toàn chuyền từ 7.80% xuống 2.15%, mang lại giá trị kinh tế trực tiếp hơn 220 triệu đồng mỗi năm và nâng cao uy tín thương hiệu Minh Phát trên thị trường giá kệ Việt Nam.
Bạn đang tìm giải pháp tối ưu hóa chất lượng và loại bỏ lãng phí cho nhà xưởng của mình? Hãy bắt đầu bằng việc áp dụng ngay công cụ PFMEA và quy chuẩn hóa quy trình sản xuất theo hướng dẫn chi tiết trong đồ án này!
