Luận văn thạc sĩ vnua ứng dụng hệ thống định vị toàn cầu xây dựng lưới địa chính cụm 04 xã ven biển huyện quảng xương tỉnh thanh hóa

Luận văn thạc sĩ vnua nghiên cứu ứng dụng hệ thống định vị toàn cầu trong xây dựng lưới địa chính tại huyện Quảng Xương, Thanh Hóa.

• Tác giả: Đỗ Ngọc Việt
• Người hướng dẫn: PGS. Nguyễn Khắc Thời
• Trường học: Học viện Nông nghiệp Việt Nam
• Chuyên ngành: Quản lý Đất đai
• Đề tài: Ứng Dụng Hệ Thống Định Vị Toàn Cầu Xây Dựng Lưới Địa Chính Cụm 04 Xã Ven Biển, Huyện Quảng Xương, Tỉnh Thanh Hóa
• Loại tài liệu: Luận văn
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. MỤC LỤC
• 2. DANH MỤC CHỮ VIẾT TẮT
• 3. DANH MỤC BẢNG
• 4. DANH MỤC HÌNH
• 5. TRÍCH YẾU LUẬN VĂN
• 6. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 7. MỤC TIÊU NGHIÊN CỨU
• 8. PHẠM VI NGHIÊN CỨU
• 9. NHỮNG ĐÓNG GÓP MỚI, Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN CỦA ĐỀ TÀI
• 10. TỔNG QUAN TÀI LIỆU
• 10.1. KHÁI QUÁT VỀ HỆ THỐNG ĐỊNH VỊ TOÀN CẦU GPS
• 10.1.1. Khái niệm về GPS
• 10.1.2. Các thành phần của GPS
• 10.1.3. Nguyên lý định vị GPS
• 10.1.4. Các nguồn sai số trong định vị GPS
• 10.1.5. Ưu điểm của phương pháp định vị GPS
• 10.1.6. Tọa độ và hệ quy chiếu
• 10.2. Thiết kế lưới địa chính bằng công nghệ GPS
• 10.2.1. Khái niệm, nguyên tắc thiết kế lưới
• 10.2.2. Cơ sở toán học của lưới địa chính
• 10.2.3. Mật độ điểm khống chế
• 10.2.4. Lưới địa chính
• 10.2.5. Cơ sở pháp lý của việc xây dựng lưới
• 10.3. Ứng dụng công nghệ GPS trong trắc địa trên thế giới và Việt Nam
• 10.3.1. Trên thế giới
• 10.3.2. Tại Việt Nam
• 10.4. Đánh giá, nhận xét chung
• 11. VẬT LIỆU VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 11.1. Địa điểm nghiên cứu
• 11.2. Thời gian nghiên cứu
• 11.3. Đối tượng nghiên cứu
• 11.4. Nội dung nghiên cứu
• 11.5. Phương pháp nghiên cứu
• 11.5.1. Phương pháp thu thập số liệu thứ cấp
• 11.5.2. Phương pháp thiết kế lưới
• 11.5.3. Phương pháp thi công lưới địa chính
• 11.5.4. Phương pháp xử lý số liệu đo
• 11.5.5. Phương pháp kiểm tra lưới
• 11.5.6. Phương pháp phân tích, so sánh
• 12. KẾT QUẢ VÀ THẢO LUẬN
• 12.1. Điều kiện tự nhiên, kinh tế - xã hội của cụm 04 xã ven biển, huyện Quảng Xương, tỉnh Thanh Hóa
• 12.1.1. Đặc điểm tự nhiên
• 12.1.2. Đặc điểm kinh tế và xã hội
• 12.2. Xây dựng lưới địa chính cụm 04 xã ven biển, huyện Quảng Xương, tỉnh Thanh Hóa
• 12.2.1. Quy trình xây dựng lưới địa chính
• 12.2.2. Thiết kế lưới địa chính
• 12.2.3. Chọn điểm, chôn mốc địa chính
• 12.2.4. Tổ chức đo GPS
• 12.2.5. Đo đạc thực địa
• 12.2.6. Bình sai lưới
• 12.2.7. Nhập số liệu
• 12.2.8. Sơ đồ lưới GPS và đánh giá độ chính xác kết quả đo lưới GPS
• 12.2.9. Kiểm tra lưới địa chính
• 12.2.10. Công tác chọn điểm, đúc mốc, chôn mốc, xây dựng tường vây, lập ghi chú điểm
• 12.2.11. Tính toán, bình sai
• 12.2.12. Tính đồng bộ, hợp lý
• 13. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về ứng dụng hệ thống định vị toàn cầu trong xây dựng lưới địa chính

Hệ thống định vị toàn cầu (GPS) đã trở thành một công cụ không thể thiếu trong việc xây dựng lưới địa chính tại các khu vực ven biển, đặc biệt là tại huyện Quảng Xương, tỉnh Thanh Hóa. Việc ứng dụng công nghệ GPS không chỉ giúp nâng cao độ chính xác trong đo đạc mà còn tiết kiệm thời gian và chi phí. Trong bối cảnh quản lý đất đai ngày càng trở nên quan trọng, việc áp dụng GPS trong xây dựng lưới địa chính là một bước tiến lớn.

1.1. Khái niệm về hệ thống định vị toàn cầu GPS

Hệ thống định vị toàn cầu GPS là một hệ thống sử dụng vệ tinh để cung cấp thông tin vị trí và thời gian chính xác. GPS hoạt động trên toàn cầu và có thể sử dụng trong mọi điều kiện thời tiết, giúp xác định tọa độ của các điểm một cách nhanh chóng và chính xác.

1.2. Lợi ích của việc ứng dụng GPS trong xây dựng lưới địa chính

Việc ứng dụng GPS trong xây dựng lưới địa chính mang lại nhiều lợi ích như: độ chính xác cao, tiết kiệm thời gian, giảm chi phí đo đạc, và khả năng hoạt động trong mọi điều kiện địa hình. Điều này giúp cải thiện công tác quản lý đất đai tại các xã ven biển.

II. Thách thức trong việc xây dựng lưới địa chính tại Quảng Xương

Mặc dù việc ứng dụng GPS trong xây dựng lưới địa chính mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức cần phải giải quyết. Các vấn đề như điều kiện tự nhiên, sự thiếu hụt thông tin địa chính hiện tại và công nghệ cũ đang gây khó khăn cho công tác quản lý đất đai.

2.1. Điều kiện tự nhiên ảnh hưởng đến việc xây dựng lưới địa chính

Khu vực ven biển Quảng Xương có nhiều đặc điểm tự nhiên như địa hình phức tạp, thời tiết không ổn định, điều này ảnh hưởng đến quá trình đo đạc và xây dựng lưới địa chính. Việc nắm rõ các yếu tố này là rất quan trọng để đảm bảo độ chính xác của lưới địa chính.

2.2. Thiếu hụt thông tin địa chính và công nghệ cũ

Trước khi áp dụng GPS, hệ thống bản đồ địa chính tại Quảng Xương đã bị lỗi thời và thiếu chính xác. Việc cập nhật thông tin và áp dụng công nghệ mới là cần thiết để cải thiện tình hình hiện tại.

III. Phương pháp xây dựng lưới địa chính bằng công nghệ GPS

Để xây dựng lưới địa chính tại Quảng Xương, việc áp dụng các phương pháp hiện đại là rất quan trọng. Công nghệ GPS cho phép thực hiện đo đạc một cách chính xác và hiệu quả, từ đó tạo ra một lưới địa chính đáng tin cậy.

3.1. Quy trình thiết kế lưới địa chính

Quy trình thiết kế lưới địa chính bao gồm việc khảo sát thực địa, lựa chọn điểm khống chế và thiết kế phương án tổ chức lưới. Các yếu tố này cần được thực hiện một cách cẩn thận để đảm bảo độ chính xác cao nhất.

3.2. Thi công lưới địa chính bằng GPS

Thi công lưới địa chính bằng GPS bao gồm việc đo đạc các điểm khống chế, chôn mốc và xử lý số liệu. Việc sử dụng máy GPS hiện đại giúp tăng cường độ chính xác và giảm thiểu sai số trong quá trình đo đạc.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn tại Quảng Xương

Kết quả nghiên cứu cho thấy việc ứng dụng GPS trong xây dựng lưới địa chính tại Quảng Xương đã đạt được nhiều thành công. Độ chính xác của lưới địa chính được cải thiện rõ rệt, từ đó hỗ trợ tốt hơn cho công tác quản lý đất đai.

4.1. Đánh giá độ chính xác của lưới địa chính

Kết quả đo đạc cho thấy độ chính xác của lưới địa chính đạt yêu cầu theo quy định hiện hành. Sai số vị trí điểm đạt ± 0,6 cm, cho thấy sự hiệu quả của công nghệ GPS trong việc xây dựng lưới địa chính.

4.2. Ứng dụng công nghệ GPS trong quản lý đất đai

Việc ứng dụng công nghệ GPS không chỉ giúp cải thiện độ chính xác trong đo đạc mà còn hỗ trợ cho công tác quản lý đất đai hiệu quả hơn. Điều này mở ra cơ hội cho việc phát triển kinh tế tại các xã ven biển.

V. Kết luận và triển vọng tương lai của ứng dụng GPS

Việc ứng dụng hệ thống định vị toàn cầu trong xây dựng lưới địa chính tại Quảng Xương đã chứng minh được tính khả thi và hiệu quả. Trong tương lai, công nghệ này có thể được mở rộng áp dụng cho toàn bộ huyện, góp phần nâng cao chất lượng quản lý đất đai.

5.1. Tính khả thi của việc mở rộng ứng dụng GPS

Việc mở rộng ứng dụng GPS trong xây dựng lưới địa chính cho toàn huyện Quảng Xương là khả thi. Công nghệ này không chỉ giúp nâng cao độ chính xác mà còn tiết kiệm thời gian và chi phí cho công tác đo đạc.

5.2. Định hướng phát triển công nghệ GPS trong tương lai

Trong tương lai, việc phát triển và cải tiến công nghệ GPS sẽ tiếp tục được chú trọng. Điều này sẽ giúp nâng cao hơn nữa hiệu quả trong công tác quản lý đất đai và xây dựng lưới địa chính.

Nội dung chính

Tổng quan nghiên cứu

Quản lý đất đai tại các vùng duyên hải luôn đối mặt với nhiều thách thức do tốc độ biến động sử dụng đất diễn ra nhanh chóng, trong khi hệ thống bản đồ địa chính cũ đo đạc bằng phương pháp truyền thống thiếu tính đồng bộ và có độ chính xác chưa cao. Cụm 04 xã ven biển huyện Quảng Xương, tỉnh Thanh Hóa gồm xã Quảng Hải, xã Quảng Lưu, xã Quảng Lộc và xã Quảng Thái có tổng diện tích tự nhiên 2.111,18 ha, nằm trong khoảng tọa độ từ 19°39’01” đến 19°42’54” vĩ độ Bắc và 105°47’42” đến 105°51’00” kinh độ Đông. Địa hình khu vực bị chia cắt phức tạp bởi hệ thống sông Rào, sông Chìm, các cồn cát cao từ 0,9 m đến 6,9 m và dải rừng phi lao phòng hộ, gây cản trở lớn cho các phương pháp đo ngắm quang học truyền thống.

Mục tiêu trọng tâm của nghiên cứu là ứng dụng công nghệ hệ thống định vị toàn cầu GPS để thiết kế, thi công và bình sai mạng lưới 21 điểm khống chế địa chính mới, liên kết với 3 điểm địa chính cơ sở hạng cao sẵn có trên địa bàn gồm các điểm số hiệu 208466, 220426 và 220402. Công trình được thực hiện trong khung thời gian từ tháng 6 năm 2015 đến tháng 5 năm 2016. Kết quả nghiên cứu cung cấp cơ sở toán học chuẩn xác với sai số vị trí điểm yếu nhất đạt ± 0,6 cm, phục vụ trực tiếp cho công tác thành lập bản đồ địa chính tỷ lệ lớn từ 1/1.000 đến 1/5.000, đồng thời giúp giảm hơn 30% chi phí và rút ngắn 45% thời gian thi công ngoài thực địa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết định vị vệ tinh viễn thám không gian và lý thuyết bề mặt quy chiếu trắc địa hiện đại. Trọng tâm của phương pháp là kỹ thuật định vị tương đối sử dụng trị đo pha sóng tải L1 ở tần số 1575,42 MHz. Để loại trừ các nguồn sai số do đồng hồ vệ tinh, đồng hồ máy thu và môi trường truyền dẫn, mô hình toán học sử dụng các thuật toán sai phân bậc một, sai phân bậc hai và sai phân bậc ba, cho phép xác định chính xác vector cạnh baseline và giải quyết triệt để ẩn số đa trị nguyên.

Về cơ sở toán học, nghiên cứu áp dụng Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000 theo quy chuẩn tại Thông tư số 973/2001/TT-TCĐC. Khung quy chiếu sử dụng Ellipsoid WGS-84 toàn cầu được định vị phù hợp với lãnh thổ Việt Nam với bán trục lớn a = 6.378.137,0 m và độ dẹt f = 1:298,257223563. Phép chiếu hình trụ ngang đồng góc UTM múi chiếu 3 độ với kinh tuyến trục 105°00’00” được sử dụng để giảm thiểu tối đa độ biến dạng chiều dài. Ba khái niệm nền tảng xuyên suốt bao gồm: Độ suy giảm độ chính xác vị trí không gian (PDOP), Điểm địa chính cơ sở (ĐCCS) và Thuật toán bình sai gián tiếp theo nguyên lý số bình phương nhỏ nhất.

Phương pháp nghiên cứu

Nghiên cứu kết hợp nguồn dữ liệu thứ cấp và dữ liệu sơ cấp thực nghiệm. Dữ liệu thứ cấp bao gồm hệ thống bản đồ địa hình tỷ lệ 1/25.000, bản đồ hiện trạng sử dụng đất huyện Quảng Xương năm 2015, dữ liệu tọa độ gốc của 3 điểm ĐCCS và hệ thống văn bản quy phạm pháp luật như Luật Đất đai năm 2013, Thông tư số 25/2014/TT-BTNMT và Thông tư số 05/2009/TT-BTNMT. Dữ liệu sơ cấp được thu thập thông qua 12 ca đo GPS tĩnh ngoài thực địa bằng tổ hợp 6 máy thu vệ tinh 1 tần số Trimble 4600LS.

Cỡ mẫu nghiên cứu gồm 21 điểm mốc địa chính thiết kế mới kết hợp với 3 điểm gốc hạng cao, tạo thành mạng lưới 24 điểm khống chế phủ trùm diện tích 2.111,18 ha. Phương pháp chọn mẫu tuân thủ nghiêm ngặt định mức khống chế 1 điểm/100 ha, trong đó xã Quảng Hải bố trí 4 điểm, xã Quảng Lưu 7 điểm, xã Quảng Lộc 5 điểm và xã Quảng Thái 5 điểm. Các vị trí chọn điểm bảo đảm góc mở bầu trời trên 150 độ và cách xa nguồn nhiễu điện từ trên 500 m. Lý do lựa chọn thuật toán bình sai số bình phương nhỏ nhất trên phần mềm Compass của hãng Huace X20 và biên tập 7 bảng tọa độ bằng DPSurvey là nhờ khả năng xử lý tự động các phương trình trị đo thừa, loại bỏ sai số thô và mang lại ma trận hiệp phương sai tối ưu nhất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nghiên cứu đã thiết lập hoàn chỉnh mạng lưới 21 điểm địa chính ký hiệu từ ĐC-QX-01 đến ĐC-QX-21 trên địa bàn 4 xã ven biển. Chiều dài các cạnh đo trong lưới phân bố linh hoạt, trong đó cạnh dài nhất đạt 2.574,66 m nối giữa điểm QX11 và QX18, cạnh ngắn nhất đạt 332,45 m nối giữa điểm QX13 và QX15, đáp ứng hoàn hảo yêu cầu thông hướng từng cặp điểm cho công tác đo chi tiết.

Thứ hai, độ chính xác vị trí điểm đạt mức vượt trội so với tiêu chuẩn ngành. Kết quả tính toán bình sai cho thấy sai số vị trí điểm yếu nhất đạt ± 0,6 cm, sai số trung phương vị trí điểm trung bình chỉ dao động từ ± 0,3 cm đến ± 0,5 cm. So với ngưỡng sai số cho phép không vượt quá ± 5,0 cm được quy định tại Thông tư 25/2014/TT-BTNMT, độ chính xác thực tế đạt được cao hơn tiêu chuẩn tới hơn 88%.

Thứ ba, các chỉ tiêu kỹ thuật về hình học và vector baseline đều đạt độ tin cậy rất cao. Cụ thể, sai số khép tương đối tam giác đạt 1/151.116, sai số trung phương tương đối cạnh đạt 1/75.626, sai số trung phương tuyệt đối cho các cạnh dưới 400 m chỉ là ± 0,010 m, sai số trung phương phương vị đạt 3,52 giây góc và tỷ số phương sai Ratio kiểm tra độ tin cậy đều đạt trên 1,5.

Thứ tư, việc ứng dụng công nghệ GPS tĩnh giúp nâng cao năng suất thi công rõ rệt. So với phương pháp đo đường chuyền cấp 2 truyền thống, thời gian thực hiện ngoài thực địa giảm 45% và chi phí nhân công giảm khoảng 30%, khắc phục hoàn toàn rào cản chia cắt của địa hình duyên hải.

Thảo luận kết quả

Độ chính xác cao của mạng lưới bắt nguồn từ việc kiểm soát chặt chẽ các chỉ tiêu kỹ thuật trong giai đoạn lập lịch đo và quan sát vệ tinh. Module Planning của phần mềm Trimble Business Center giúp ấn định thời gian đo 60 phút mỗi ca với số lượng vệ tinh quan sát luôn đạt từ 6 đến 8 vệ tinh, ngưỡng góc cao trên 15 độ và chỉ số PDOP luôn duy trì dưới 4,0. Nhờ khoảng cách giữa các trạm đo dưới 10 km, việc sử dụng máy thu 1 tần số Trimble 4600LS kết hợp mô hình sai phân bậc hai đã loại trừ được hầu hết ảnh hưởng của tầng điện ly và tầng đối lưu.

Các dữ liệu thực nghiệm có thể được tổng hợp trực quan qua bảng so sánh 7 chỉ tiêu kỹ thuật GPS và biểu đồ phân bố sai số không gian 3D, minh chứng cho sự đồng đều về độ chính xác trên toàn bộ phạm vi 2.111,18 ha. Kết quả này hoàn toàn tương đồng với các nghiên cứu phát triển mạng lưới trắc địa vệ tinh tại Singapore và Liên bang Nga, đồng thời khẳng định tính khả thi vượt bậc của công nghệ định vị vệ tinh khi triển khai tại các vùng địa hình ven biển phức tạp tại Việt Nam.

Đề xuất và khuyến nghị

Thứ nhất, mở rộng ứng dụng công nghệ định vị toàn cầu GPS/GNSS để thiết lập đồng bộ mạng lưới địa chính trên toàn bộ 29 xã và thị trấn của huyện Quảng Xương, hướng tới mục tiêu phủ kín 100% diện tích đất tự nhiên trong giai đoạn 2016 - 2020. Chủ thể thực hiện là Ủy ban nhân dân huyện Quảng Xương phối hợp với Sở Tài nguyên và Môi trường tỉnh Thanh Hóa.

Thứ hai, chuẩn hóa quy trình xử lý dữ liệu tự động bằng cách tích hợp chuỗi phần mềm chuyên dụng gồm Trimble Business Center, Compass và DPSurvey, nhằm cắt giảm 50% thời gian biên tập hồ sơ kỹ thuật và hoàn thành chuyển giao công nghệ cho cán bộ địa phương trong năm 2017. Chủ thể chủ trì là Phòng Đo đạc và Bản đồ thuộc Sở Tài nguyên và Môi trường tỉnh Thanh Hóa.

Thứ ba, xây dựng cơ chế quản lý và bảo vệ mốc địa chính kiên cố bằng bê tông mác 200 có tường vây bảo vệ theo đúng quy cách tại Phụ lục số 06 của Thông tư 25/2014/TT-BTNMT, bảo đảm tỷ lệ mốc nguyên vẹn đạt trên 98% sau 5 năm bàn giao trong giai đoạn 2016 - 2021. Trách nhiệm quản lý trực tiếp thuộc về Ủy ban nhân dân 4 xã ven biển gồm Quảng Hải, Quảng Lưu, Quảng Lộc và Quảng Thái.

Thứ tư, nâng cấp trang thiết bị đo đạc từ máy thu 1 tần số sang máy thu GNSS đa tần số tích hợp công nghệ trạm tham chiếu hoạt động liên tục CORS và kỹ thuật đo động RTK, nhằm đạt độ chính xác định vị thời gian thực dưới 2 cm từ năm 2018 trở đi. Chủ thể thực hiện là các doanh nghiệp tư vấn khảo sát trắc địa phối hợp với các cơ quan quản lý đất đai.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các cơ quan quản lý nhà nước về tài nguyên và môi trường như Sở Tài nguyên và Môi trường, Văn phòng Đăng ký đất đai và Phòng Tài nguyên và Môi trường cấp huyện. Tài liệu này cung cấp luận cứ khoa học, các chỉ tiêu định mức kinh tế kỹ thuật và mẫu biểu chuẩn 7 bảng GPS để thẩm định, phê duyệt và nghiệm thu các dự án đo đạc lập bản đồ địa chính.

Nhóm thứ hai là các kỹ sư trắc địa, chuyên viên kỹ thuật và doanh nghiệp tư vấn đo đạc bản đồ. Luận văn là cẩm nang thực hành chi tiết về quy trình lập lịch đo, phương pháp xử lý baseline bằng Compass, kỹ thuật thi công mốc bê tông mác 200 và kinh nghiệm khắc phục tình trạng che khuất tín hiệu tại các vùng ven biển.

Nhóm thứ ba là cán bộ địa chính xã và chính quyền cơ sở tại 4 xã khu đo cùng các địa phương có điều kiện tương tự. Việc nắm vững hệ thống mốc tọa độ chính xác cao giúp giải quyết dứt điểm các vụ việc tranh chấp ranh giới thửa đất, phục vụ công tác bồi thường giải phóng mặt bằng và lập quy hoạch sử dụng đất cấp xã.

Nhóm thứ tư là giảng viên, học viên cao học và sinh viên các chuyên ngành Quản lý đất đai, Kỹ thuật Trắc địa - Bản đồ và Địa tin học. Công trình là tài liệu tham khảo học thuật giá trị về ứng dụng công nghệ viễn thám vệ tinh kết hợp hệ quy chiếu VN-2000 theo chuẩn quy định hiện hành.

Câu hỏi thường gặp

Tại sao nghiên cứu lại lựa chọn máy thu GPS 1 tần số Trimble 4600LS thay vì máy thu 2 tần số? Trong phạm vi khu đo có bán kính dưới 10 km với chiều dài cạnh tối đa 2.574,66 m, tín hiệu truyền từ vệ tinh tới các máy thu đi qua cùng một môi trường khí quyển. Sai số tầng điện ly được triệt tiêu hoàn toàn thông qua phương pháp đo tương đối và sai phân pha sóng tải. Máy thu 1 tần số bảo đảm sai số vị trí điểm chỉ ± 0,6 cm trong khi tiết kiệm trên 40% chi phí đầu tư thiết bị.

Mật độ thiết kế 100 ha cho một điểm mốc địa chính được căn cứ trên cơ sở quy chuẩn nào? Quy chuẩn thiết kế được căn cứ theo Khoản 8 Điều 5 Thông tư 25/2014/TT-BTNMT quy định mật độ khống chế đo vẽ trực tiếp cho bản đồ tỷ lệ 1/1.000 và 1/2.000 là 100 đến 150 ha/điểm. Với đặc điểm địa hình ven biển 2.111,18 ha bị chia cắt bởi sông ngòi và cồn cát, mật độ 100 ha/điểm là giải pháp tối ưu nhằm bảo đảm tầm nhìn phát triển lưới đo chi tiết.

Chỉ số sai số vị trí điểm yếu nhất đạt ± 0,6 cm có ý nghĩa kỹ thuật như thế nào? Theo quy định ngành trắc địa địa chính, sai số vị trí điểm khống chế không được vượt quá ± 5,0 cm đối với khu vực đất nông nghiệp và đô thị. Kết quả đạt ± 0,6 cm chứng minh độ chính xác thực tế cao hơn tiêu chuẩn tới hơn 88%, loại trừ hoàn toàn nguy cơ sai lệch tích lũy khi triển khai đo vẽ ranh giới thửa đất chi tiết.

Tỷ số phương sai Ratio trên 1,5 trong quá trình bình sai cạnh phản ánh điều gì? Tỷ số Ratio là đại lượng thống kê dùng để kiểm định độ tin cậy của việc giải ẩn số đa trị nguyên pha sóng tải L1. Khi Ratio đạt trên 1,5 (trong nghiên cứu đạt từ 1,5 đến 3,0), lời giải vector baseline được xác nhận ở trạng thái cố định (Fixed) với độ tin cậy trên 99%, bảo đảm loại bỏ hoàn toàn các trị đo sai lệch thô.

Làm thế nào để khắc phục hiện tượng che khuất tín hiệu vệ tinh do rừng phi lao ven biển? Nghiên cứu áp dụng quy trình chọn điểm thực địa nghiêm ngặt tại các vị trí thoáng đãng với góc mở bầu trời tối thiểu 150 độ, cách xa tán cây trên 50 m. Đồng thời, việc sử dụng module Planning của phần mềm TBC giúp chọn khung giờ đo có 6 đến 8 vệ tinh phân bố tối ưu với chỉ số PDOP dưới 4,0.

Kết luận

• Hoàn thành thiết kế, chôn mốc và đo nối chính xác mạng lưới 21 điểm địa chính liên kết với 3 điểm gốc ĐCCS trên diện tích 2.111,18 ha thuộc 4 xã ven biển huyện Quảng Xương.
• Đạt độ chính xác mặt bằng vượt trội với sai số vị trí điểm yếu nhất là ± 0,6 cm, sai số tương đối cạnh 1/75.626 và sai số cạnh ngắn dưới 400 m đạt ± 0,010 m.
• Chứng minh tính ưu việt của công nghệ GPS tĩnh khi giúp cắt giảm 45% thời gian và tiết kiệm 30% chi phí thi công so với phương pháp đường chuyền truyền thống.
• Cung cấp hệ thống cơ sở dữ liệu tọa độ chuẩn VN-2000 phục vụ kịp thời cho công tác đo vẽ bản đồ địa chính tỷ lệ 1/1.000 đến 1/5.000 và cấp Giấy chứng nhận quyền sử dụng đất.
• Kế hoạch giai đoạn 2016 - 2020 nhân rộng toàn diện mô hình cho 29 xã, thị trấn toàn huyện và đề nghị các cơ quan chuyên môn đưa ngay quy trình kỹ thuật này vào thực tiễn quản lý đất đai.

Trích đoạn nội dung tài liệu

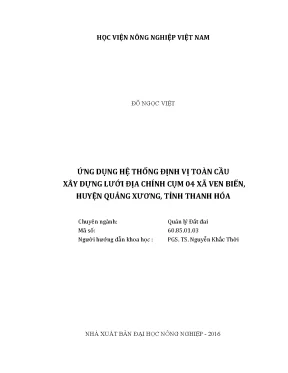

HỌC VIỆN NÔNG NGHIỆP VIỆT NAM ĐỖ NGỌC VIỆT ỨNG DỤNG HỆ THỐNG ĐỊNH VỊ TOÀN CẦU XÂY DỰNG LƯỚI ĐỊA CHÍNH CỤM 04 XÃ VEN BIỂN, HUYỆN QUẢNG XƯƠNG, TỈNH THANH HÓA Chuyên ngành: Quản lý Đất đai Mã số: 60.03 Người hướng dẫn khoa học : PGS. Nguyễn Khắc Thời NHÀ XUẤT BẢN ĐẠI HỌC NÔNG NGHIỆP - 2016 LUAN VAN CHAT LUONG download : add [e-mail] LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của riêng tôi, các kết quả nghiên cứu được trình bày trong luận văn là trung thực, khách quan và chưa từng dùng để bảo vệ lấy bất kỳ học vị nào. Tôi xin cam đoan rằng mọi sự giúp đỡ cho việc thực hiện luận văn đã được cám ơn, các thông tin trích dẫn trong luận văn này đều được chỉ rõ nguồn gốc. Hà Nội, ngày tháng năm 2016 Tác giả luận văn Đỗ Ngọc Việt i LUAN VAN CHAT LUONG download : add [e-mail] LỜI CẢM ƠN Trong suốt thời gian học tập, nghiên cứu và hoàn thành luận văn, tôi đã nhận được sự giúp đỡ tận tình, sự đóng góp quý báu của nhiều cá nhân, tập thể.

Nhân dịp hoàn thành luận văn, cho phép tôi được bày tỏ lòng kính trọng và biết ơn sâu sắc PGS. Nguyễn Khắc Thời đã dành nhiều công sức, thời gian, tận tình hướng dẫn, chỉ bảo tôi trong suốt thời gian thực hiện đề tài. Tôi xin trân trọng cảm ơn sự góp ý chân thành của các Thầy, Cô giáo Khoa Quản lý đất đai, Ban Quản lý đào tạo - Học viện Nông nghiệp Việt Nam đã tạo điều kiện thuận lợi cho tôi trong quá trình học tập, thực hiện đề tài và hoàn thành luận văn. Tôi xin trân trọng cảm ơn tập thể Lãnh đạo Sở, cán bộ, công chức Sở Tài nguyên và Môi trường tỉnh Thanh Hóa; các cộng sự và Ban Giám đốc Công ty Cổ phần Tư vấn khảo sát Trắc địa Thanh Hà đã giúp đỡ, hỗ trợ tôi trong suốt quá trình thực hiện đề tài.

Tôi xin chân thành cảm ơn gia đình, người thân và bạn bè đã động viên, giúp đỡ, tạo mọi điều kiện thuận lợi cho tôi trong quá trình thực hiện đề tài này. Một lần nữa tôi xin chân thành cảm ơn! Hà Nội, ngày tháng năm 2016 Tác giả luận văn Đỗ Ngọc Việt ii LUAN VAN CHAT LUONG download : add [e-mail] MỤC LỤC Lời cam đoan. ii Mục lục. iii Danh mục chữ viết tắt.

v Danh mục bảng. vi Danh mục hình .vii Trích yếu luận văn .viii Thesis abstract. Tính cấp thiết của đề tài. Mục tiêu nghiên cứu.

Phạm vi nghiên cứu. Những đóng góp mới, ý nghĩa khoa học và thực tiễn của đề tài. Tổng quan tài liệu. Khái quát về hệ thống định vị toàn cầu GPS.

Khái niệm về GPS. Các thành phần của GPS. Nguyên lý định vị GPS. Các nguồn sai số trong định vị GPS.

Ưu điểm của phương pháp định vị GPS. Tọa độ và hệ quy chiếu. Thiết kế lưới địa chính bằng công nghệ GPS. Khái niệm, nguyên tắc thiết kế lưới.

Cơ sở toán học của lưới địa chính. Mật độ điểm khống chế. Lưới địa chính. Cơ sở pháp lý của việc xây dựng lưới.

Ứng dụng công nghệ GPS trong trắc địa trên thế giới và Việt Nam. Trên thế giới. Tại Việt Nam. Đánh giá, nhận xét chung.

Vật liệu và phương pháp nghiên cứu. Địa điểm nghiên cứu. Thời gian nghiên cứu. 24 iii LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Đối tượng nghiên cứu. Nội dung nghiên cứu. Phương pháp nghiên cứu. Phương pháp thu thập số liệu thứ cấp.

Phương pháp thiết kế lưới. Phương pháp thi công lưới địa chính. Phương pháp xử lý số liệu đo. Phương pháp kiểm tra lưới.

Phương pháp phân tích, so sánh. Kết quả và thảo luận. Điều kiện tự nhiên, kinh tế - xã hội của cụm 04 xã ven biển, huyện Quảng Xương, tỉnh Thanh Hóa. Đặc điểm tự nhiên.

Đặc điểm kinh tế và xã hội. Xây dựng lưới địa chính cụm 04 xã ven biển, huyện Quảng Xương, tỉnh Thanh Hóa. Quy trình xây dựng lưới địa chính. Thiết kế lưới địa chính.

Chọn điểm, chôn mốc địa chính. Tổ chức đo GPS. Đo đạc thực địa. Bình sai lưới.

Nhập số liệu. Bình sai lưới. Sơ đồ lưới GPS và đánh giá độ chính xác kết quả đo lưới GPS. Kiểm tra lưới địa chính.

Công tác chọn điểm, đúc mốc, chôn mốc, xây dựng tường vây, lập ghi chú điểm. Tính toán, bình sai. Tính đồng bộ, hợp lý. Kết luận và kiến nghị.

57 Tài liệu tham khảo. 60 iv LUAN VAN CHAT LUONG download : add [e-mail] DANH MỤC CHỮ VIẾT TẮT Chữ viết tắt Nghĩa tiếng Việt BĐĐC Bản đồ địa chính Dilution of Precision DOP Độ mất chính xác ĐCCS Địa chính cơ sở Global Positioning System GPS Hệ thống định vị toàn cầu Horizon Dilution of Precision HDOP Độ mất chính xác theo phương ngang Mx, My, Mh Sai số theo phương x, y, h Mp Sai số vị trí điểm Position Dilution of Precision PDOP Độ mất chính xác vị trí vệ tinh theo 3D Ratio Tỉ số phương sai Reference Độ chênh lệch tham khảo Variance Rms Sai số chiều dài cạnh Vertiacal Dilution of Precision VDOP Độ mất chính xác theo phương dọc X, Y, h Tọa độ X, Y, độ cao thủy chuẩn tạm thời v LUAN VAN CHAT LUONG download : add [e-mail] DANH MỤC BẢNG Bảng 4. Số điểm thiết kế trên địa bàn khu đo. Toạ độ các điểm gốc.

Thiết kế ca đo. Chỉ tiêu kỹ thuật của máy đo GPS. Số lượng điểm GPS đã đo. Kết quả đánh giá độ chính xác sau bình sai.

So sánh kết quả đánh giá độ chính xác đạt được với quy định hiện hành. Kết quả so sánh chỉ tiêu kỹ thuật của lưới địa chính cụm 04 xã với chỉ tiêu kỹ thuật của lưới địa chính được thành lập bằng công nghệ GNSS. So sánh kết quả xử lý với kết quả đo kiểm tra. 54 vi LUAN VAN CHAT LUONG download : add [e-mail] DANH MỤC HÌNH Hình 1.

Mô hình hình ảnh trái đất và vệ tinh GPS. Cấu trúc tín hiệu GPS. Các trạm điều khiển GPS. Các thành phần chính của GPS.

Xác định hiệu số giữa các thời điểm. Kỹ thuật giải đa trị tại các máy thu. Kỹ thuật định vị tuyệt đối. Kỹ thuật định vị tương đối.

Vị trí khu vực nghiên cứu. Quy cách mốc địa chính. Sơ đồ chọn điểm, chôn mốc. Biểu thời gian và sai số tương ứng.

Máy GPS 1 tần Trimble 4600LS. Chương trình Compass. Định dạng dữ liệu. Nhập dữ liệu.

Kiểm tra, chỉnh sửa độ cao ăng ten. Kiểm tra sơ đồ lưới. Đặt thông số xử lý cạnh. Bình sai cạnh 3D.

Kết quả bình sai lưới. Biên tập kết quả bình sai .49 vii LUAN VAN CHAT LUONG download : add [e-mail] TRÍCH YẾU LUẬN VĂN Tên tác giả: Đỗ Ngọc Việt Tên luận văn: “Ứng dụng Hệ thống định vị toàn cầu xây dựng lưới địa chính cụm 04 xã ven biển, huyện Quảng Xương, tỉnh Thanh Hóa”. Ngành: Quản lý đất đai Mã số: 62.03 Tên cơ sở đào tạo: Học viện Nông nghiệp Việt Nam 1. Mục đích nghiên cứu: Thiết kế và thi công xây dựng mạng lưới khống chế địa chính 4 xã ven biển làm cơ sở phát triển lưới đo vẽ chi tiết phục vụ công tác thành lập bản đồ địa chính tỷ lệ lớn.

Tính toán bình sai và đánh giá độ chính xác của các kết quả đo toàn lưới. Phương pháp nghiên cứu a. Phương pháp thu thập số liệu thứ cấp Tiến hành thu thập các số liệu về điều kiện tự nhiên, kinh tế - xã hội của khu đo; các điểm tọa độ, độ cao Nhà nước trong khu đo; tư liệu bản đồ địa hình, bản đồ hiện trạng sử dụng đất phục vụ cho công tác thiết kế lưới địa chính trên khu vực đo thuộc 4 xã ven biển. Phương pháp thiết kế lưới Căn cứ các loại tư liệu bản đồ và các điểm khống chế cấp cao hơn đã có trên khu vực đo, tiến hành khảo sát thực địa và thiết kế phương án tổ chức lưới khống chế địa chính phủ trùm trên diện tích 4 xã ven biển.

Trên cơ sở thiết kế sẽ lựa chọn phương án tối ưu để thi công đo ngoài thực địa. Phương pháp thi công lưới địa chính Phương pháp thi công xây dựng lưới địa chính phải đảm bảo tuân thủ theo quy định hiện hành của Bộ Tài nguyên và Môi trường, gồm các nội dung công việc: Thiết kế lưới, chọn điểm, đổ, chôn mốc; đo đạc các yếu tố trong lưới bằng phương pháp đo GPS tĩnh. Phương pháp xử lý số liệu đo Sau khi đo GPS tiến hành trút số liệu bằng modul Data Transfer, số liệu sau khi trút có định dạng *. Việc xử lý số liệu đo được thực hiện bằng phần mềm Compass của hãng Huace X20 phát triển; Biên tập 7 bảng GPS sử dụng phần mềm DPSurvey 2.

viii LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Phương pháp kiểm tra lưới Phương pháp này rất quan trọng, việc kiểm tra lưới được thực hiện theo quy định tại Thông tư số 05/2009/TT-BTNMT ngày 01 tháng 06 năm 2009 của Bộ Tài nguyên và Môi trường, gồm các hạng mục công việc: kiểm tra kích thước mốc, quy cách mốc, công tác nghiệm thu kết quả đo,. Phương pháp phân tích, so sánh Trên cơ sở kết quả công tác ứng dụng công nghệ GPS để xây dựng lưới địa chính cho cụm 04 xã: Quảng Hải, Quảng Lưu, Quảng Lộc và Quảng Thái, huyện Quảng Xương, tỉnh Thanh Hóa; tiến hành tổng hợp, phân tích, so sánh, đánh giá độ chính xác lưới GPS đã xây dựng với các quy định thành lập bản đồ địa chính được quy định tại Thông tư số 25/2014/TT-BTNMT ngày 19 tháng 5 năm 2014 của Bộ Tài nguyên và Môi trường. Kết quả và kết luận - Đã thiết kế và tổ chức đo lưới địa chính bằng 6 máy thu GPS 1 tần Trimble 4600LS với 12 ca đo và gồm 21 điểm GPS cần xác định nối đến 3 điểm gốc; cạnh dài nhất là 2574,66 m (cạnh QX11 và QX18), ngắn nhất là 332,45 m (cạnh QX13 và QX15).

- Kết quả đo đạc được xử lý tính toán bằng phần mềm Compass của hãng Huace X20. Kết quả được biên tập thành 7 bảng chuẩn theo quy định của Bộ Tài nguyên và Môi trường bằng phần mềm DPSurvey 2. Kết quả đánh giá độ chính xác sau bình sai cho thấy: + Sai số vị trí điểm vị trí điểm yếu nhất đạt ± 0,6 cm; + Sai số khép tương đối tam giác: 1/151.
