Nghiên cứu ứng dụng phần mềm trong thiết kế chương trình đào tạo lập trình gia công trên máy tiện CNC tại trường cao đẳng kỹ thuật.

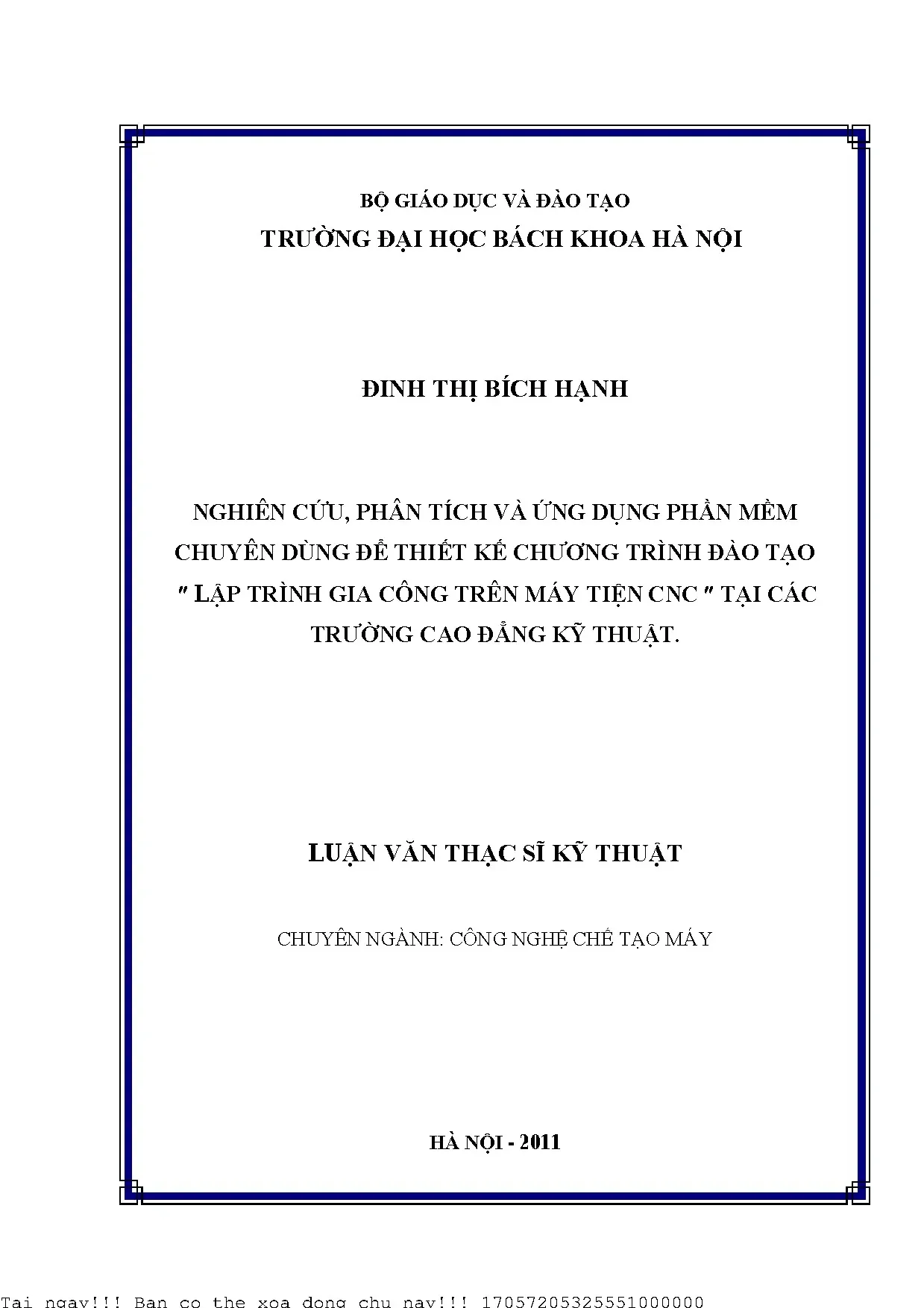

• Tác giả: Đinh Thị Bích Hạnh
• Người hướng dẫn: TS. Đào Duy Chung
• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Chế Tạo Máy
• Đề tài: Nghiên Cứu Ứng Dụng Phần Mềm Thiết Kế Chương Trình Đào Tạo Lập Trình Gia Công CNC
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CAD/CAM – CNC
• 1.1. Giới thiệu về CAD/CAM - CNC
• 1.1.1. Giới thiệu về CAD/CAM
• 1.1.2. Giới thiệu về CNC
• 1.1.3. Lịch sử phát triển của CAD/CAM và CNC
• 1.1.4. Vai trò và chức năng của CAD/CAM trong nền sản xuất hiện đại
• 1.2. Giới thiệu về Mastercam X3
• 1.3. Giới thiệu về máy tiện Feeler FTC – 10
• 1.4. Xây dựng hệ thống bài tập thực hành trên máy tiện FTC - 10
• 2. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Phần Mềm Thiết Kế Đào Tạo Lập Trình CNC Chi Tiết

Trong bối cảnh công nghiệp 4.0, nhu cầu về nguồn nhân lực chất lượng cao trong lĩnh vực gia công CNC ngày càng tăng. Để đáp ứng yêu cầu này, việc thiết kế chương trình đào tạo hiệu quả là vô cùng quan trọng. Phần mềm thiết kế chương trình đào tạo đóng vai trò then chốt trong việc xây dựng nội dung, phương pháp giảng dạy và đánh giá phù hợp. Theo nghiên cứu của Đinh Thị Bích Hạnh, việc ứng dụng các phần mềm chuyên dụng giúp nâng cao chất lượng đào tạo lập trình CNC tại các trường cao đẳng kỹ thuật. Các phần mềm này cung cấp môi trường mô phỏng trực quan, giúp học viên dễ dàng tiếp thu kiến thức và rèn luyện kỹ năng thực hành. Điều này đặc biệt quan trọng đối với các kỹ năng lập trình CNC, mô phỏng CNC và điều khiển CNC.

1.1. Giới Thiệu Tổng Quan Về Gia Công CNC Hiện Đại

Gia công CNC (Computer Numerical Control) là một quy trình sản xuất sử dụng máy tính để điều khiển các công cụ máy móc. Quá trình này cho phép tạo ra các chi tiết phức tạp với độ chính xác cao, đóng vai trò quan trọng trong nhiều ngành công nghiệp như hàng không vũ trụ, ô tô và y tế. Ứng dụng công nghệ CNC mang lại nhiều lợi ích, bao gồm tăng năng suất, giảm chi phí và cải thiện chất lượng sản phẩm. Các máy CNC hiện đại có thể thực hiện nhiều thao tác gia công khác nhau, bao gồm phay, tiện, khoan và mài.

1.2. Vai Trò Quan Trọng Của Phần Mềm Thiết Kế Chương Trình Đào Tạo CNC

Phần mềm thiết kế chương trình đào tạo đóng vai trò then chốt trong việc xây dựng một chương trình đào tạo lập trình CNC hiệu quả. Phần mềm này cung cấp các công cụ để tạo ra nội dung học tập, thiết kế các bài tập thực hành và theo dõi tiến độ của học viên. Bằng cách sử dụng phần mềm thiết kế, giáo viên có thể tạo ra một chương trình đào tạo phù hợp với nhu cầu và trình độ của từng học viên, nâng cao khả năng ứng dụng kỹ thuật gia công CNC.

II. Thách Thức Trong Đào Tạo Lập Trình Gia Công CNC Hiện Nay

Mặc dù có nhiều tiềm năng, việc đào tạo lập trình gia công CNC hiện nay vẫn đối mặt với nhiều thách thức. Thiếu hụt đội ngũ giảng viên có trình độ chuyên môn cao, cơ sở vật chất chưa đáp ứng yêu cầu và chương trình đào tạo chưa thực sự gắn liền với thực tế sản xuất là những vấn đề cần giải quyết. Theo nghiên cứu của Đinh Thị Bích Hạnh, việc xây dựng hệ thống bài tập thực hành, thí nghiệm gia công trên các máy cắt gọt CNC sát với thực tế, sát với điều kiện sản xuất công nghiệp và phù hợp với điều kiện giảng dạy trong nhà trường là một vấn đề rất khó khăn nhưng vô cùng cấp thiết. Việc thiếu các công cụ mô phỏng CNC và phần mềm CAM CNC cũng gây khó khăn cho học viên trong việc rèn luyện kỹ năng thực hành. Giải quyết các thách thức này là yếu tố then chốt để nâng cao chất lượng đào tạo và đáp ứng nhu cầu của thị trường lao động.

2.1. Thiếu Hụt Giảng Viên Lập Trình CNC Kinh Nghiệm Thực Tế

Một trong những thách thức lớn nhất trong đào tạo lập trình CNC là thiếu hụt giảng viên có trình độ chuyên môn cao và kinh nghiệm thực tế. Nhiều giảng viên chỉ có kiến thức lý thuyết mà thiếu kinh nghiệm làm việc thực tế trên các máy CNC. Điều này gây khó khăn cho việc truyền đạt kiến thức và kỹ năng thực tế cho học viên. Để giải quyết vấn đề này, cần tăng cường đào tạo và bồi dưỡng chuyên môn cho giảng viên, đồng thời tạo điều kiện để họ tiếp cận với các công nghệ mới nhất trong lĩnh vực gia công CNC.

2.2. Cơ Sở Vật Chất Máy Móc CNC Chưa Đủ Hiện Đại và Đáp Ứng

Cơ sở vật chất và trang thiết bị đóng vai trò quan trọng trong quá trình đào tạo lập trình CNC. Tuy nhiên, nhiều cơ sở đào tạo hiện nay vẫn còn thiếu các máy CNC hiện đại và các công cụ mô phỏng CNC. Điều này gây khó khăn cho học viên trong việc thực hành và rèn luyện kỹ năng. Cần tăng cường đầu tư vào cơ sở vật chất và trang thiết bị để đáp ứng yêu cầu đào tạo lập trình CNC.

III. Phương Pháp Thiết Kế Chương Trình Đào Tạo Lập Trình CNC Hiệu Quả

Để thiết kế một chương trình đào tạo lập trình CNC hiệu quả, cần áp dụng các phương pháp sư phạm tiên tiến và phù hợp. Việc kết hợp giữa lý thuyết và thực hành, sử dụng các công cụ mô phỏng CNC và phần mềm CAD/CAM, đồng thời tạo điều kiện cho học viên thực hành trên các máy CNC thực tế là vô cùng quan trọng. Theo nghiên cứu của Đinh Thị Bích Hạnh, việc xây dựng hệ thống các bài thực hành, thí nghiệm gia công trên các máy cắt gọt CNC sát với thực tế, sát với điều kiện sản xuất công nghiệp và phù hợp với điều kiện giảng dạy trong nhà trường là một vấn đề rất khó khăn nhưng vô cùng cấp thiết. Ứng dụng phần mềm chuyên dụng giúp tăng tính trực quan và sinh động cho bài giảng, giúp học viên dễ dàng tiếp thu kiến thức và rèn luyện kỹ năng.

3.1. Xây Dựng Nội Dung Đào Tạo Lập Trình CNC Bám Sát Thực Tế

Nội dung đào tạo lập trình CNC cần bám sát thực tế sản xuất và đáp ứng nhu cầu của thị trường lao động. Cần tập trung vào các kỹ năng thực hành như lập trình G code và M code, sử dụng phần mềm CAD, phần mềm CAM và phần mềm CNC, vận hành máy CNC và khắc phục các sự cố thường gặp. Ngoài ra, cần cập nhật kiến thức về các công nghệ mới nhất trong lĩnh vực gia công CNC.

3.2. Ứng Dụng Mô Phỏng CNC CAM Trong Quá Trình Giảng Dạy

Mô phỏng CNC và phần mềm CAM CNC là những công cụ hỗ trợ đắc lực cho quá trình giảng dạy lập trình CNC. Mô phỏng CNC cho phép học viên kiểm tra và sửa lỗi chương trình trước khi chạy trên máy CNC thực tế, giảm thiểu rủi ro và tiết kiệm thời gian. Phần mềm CAM CNC giúp tự động hóa quá trình lập trình, tăng năng suất và độ chính xác.

IV. Top Phần Mềm Thiết Kế Chương Trình Đào Tạo Lập Trình CNC Tốt Nhất

Hiện nay, có nhiều phần mềm thiết kế chương trình đào tạo lập trình CNC khác nhau trên thị trường. Mỗi phần mềm đều có những ưu điểm và nhược điểm riêng. Việc lựa chọn phần mềm phù hợp phụ thuộc vào nhu cầu và điều kiện cụ thể của từng cơ sở đào tạo. Theo kinh nghiệm của các chuyên gia, các phần mềm như Mastercam, SolidCAM, Fusion 360 và Cimco Edit là những lựa chọn phổ biến và hiệu quả. Các phần mềm này cung cấp đầy đủ các công cụ cần thiết để xây dựng nội dung học tập, thiết kế các bài tập thực hành và theo dõi tiến độ của học viên. Các phần mềm này giúp ích rất nhiều trong việc xây dựng giáo trình CNC và bài giảng CNC.

4.1. Đánh Giá Phần Mềm Mastercam Trong Thiết Kế Đào Tạo CNC

Mastercam là một trong những phần mềm CAD/CAM hàng đầu thế giới, được sử dụng rộng rãi trong ngành gia công CNC. Mastercam cung cấp đầy đủ các công cụ để thiết kế chi tiết, lập trình gia công và mô phỏng quá trình gia công. Mastercam có giao diện trực quan, dễ sử dụng và hỗ trợ nhiều loại máy CNC khác nhau. Do đó, Mastercam là một lựa chọn tốt cho việc thiết kế chương trình đào tạo lập trình CNC.

4.2. So Sánh Các Tính Năng Ưu Việt Của Phần Mềm SolidCAM

SolidCAM là một phần mềm CAM tích hợp trực tiếp vào SolidWorks, một phần mềm CAD phổ biến. SolidCAM có giao diện quen thuộc với người dùng SolidWorks, giúp họ dễ dàng tiếp cận và sử dụng. SolidCAM cung cấp nhiều chiến lược gia công khác nhau, giúp tối ưu hóa quá trình gia công và tăng năng suất. SolidCAM cũng có khả năng mô phỏng CNC mạnh mẽ, giúp người dùng kiểm tra và sửa lỗi chương trình trước khi chạy trên máy CNC thực tế.

V. Ứng Dụng Phần Mềm Thiết Kế Đào Tạo CNC Nghiên Cứu Thực Tiễn

Nghiên cứu của Đinh Thị Bích Hạnh đã chỉ ra rằng việc ứng dụng phần mềm chuyên dụng trong thiết kế chương trình đào tạo lập trình CNC mang lại nhiều kết quả tích cực. Học viên được trang bị kiến thức và kỹ năng thực tế, có khả năng làm việc ngay sau khi tốt nghiệp. Các cơ sở đào tạo cũng nâng cao được chất lượng đào tạo, đáp ứng nhu cầu của thị trường lao động. Việc sử dụng phần mềm giúp chuẩn hóa quy trình đào tạo, đảm bảo chất lượng đồng đều và dễ dàng kiểm soát. Chương trình đào tạo hiệu quả giúp học viên tự tin ứng tuyển vào các việc làm CNC và trở thành kỹ sư CNC, chuyên gia CNC giỏi.

5.1. Cải Thiện Kỹ Năng Lập Trình CNC Thông Qua Ứng Dụng Thực Tế

Thông qua việc ứng dụng phần mềm trong quá trình đào tạo, học viên có cơ hội rèn luyện kỹ năng lập trình CNC một cách hiệu quả. Các bài tập thực hành được thiết kế sát với thực tế sản xuất, giúp học viên làm quen với các tình huống thực tế và giải quyết các vấn đề phát sinh. Ứng dụng thực tế CNC thường xuyên sẽ giúp học viên thành thạo các chuẩn G71, chuẩn G90, chuẩn G91.

5.2. Nâng Cao Khả Năng Tiếp Cận Công Nghệ CNC Mới Nhất

Việc sử dụng phần mềm thiết kế chương trình đào tạo giúp học viên tiếp cận với các công nghệ CNC mới nhất. Các phần mềm này thường xuyên được cập nhật với các tính năng mới và hỗ trợ các loại máy CNC hiện đại. Điều này giúp học viên luôn bắt kịp xu hướng phát triển của ngành và có khả năng đáp ứng yêu cầu của thị trường lao động. Việc này rất quan trọng trong bối cảnh tự động hóa CNC và robot CNC ngày càng phát triển.

VI. Kết Luận và Xu Hướng Phát Triển Đào Tạo Lập Trình CNC Tương Lai

Việc nghiên cứu ứng dụng phần mềm thiết kế chương trình đào tạo lập trình CNC là một hướng đi đúng đắn và cần được khuyến khích. Trong tương lai, các xu hướng CNC như công nghiệp 4.0 CNC sẽ tiếp tục thúc đẩy sự phát triển của các phần mềm này. Các phần mềm sẽ ngày càng trở nên thông minh hơn, tự động hóa nhiều hơn và dễ sử dụng hơn. Để đáp ứng nhu cầu của thị trường lao động, các cơ sở đào tạo cần tiếp tục đầu tư vào cơ sở vật chất, nâng cao trình độ giảng viên và áp dụng các phương pháp giảng dạy tiên tiến. Việc này sẽ giúp nâng cao chất lượng đào tạo và đáp ứng nhu cầu ngày càng cao của ngành gia công CNC.

6.1. Tầm Quan Trọng Của Liên Kết Giữa Đào Tạo Và Doanh Nghiệp CNC

Sự liên kết giữa các cơ sở đào tạo và doanh nghiệp CNC là yếu tố then chốt để đảm bảo chất lượng đào tạo. Doanh nghiệp có thể cung cấp thông tin về nhu cầu của thị trường lao động, đồng thời tạo điều kiện cho học viên thực tập và làm việc. Cơ sở đào tạo có thể điều chỉnh chương trình đào tạo để đáp ứng nhu cầu của doanh nghiệp, đảm bảo học viên có đủ kiến thức và kỹ năng để làm việc hiệu quả.

6.2. Dự Báo Xu Hướng Phát Triển Của Ngành Gia Công CNC Toàn Cầu

Ngành gia công CNC toàn cầu đang trải qua giai đoạn phát triển mạnh mẽ, được thúc đẩy bởi sự phát triển của các ngành công nghiệp như hàng không vũ trụ, ô tô và y tế. Trong tương lai, ngành gia công CNC sẽ tiếp tục phát triển theo hướng tự động hóa, thông minh hóa và xanh hóa. Các máy CNC sẽ ngày càng trở nên chính xác hơn, nhanh hơn và tiết kiệm năng lượng hơn. Các phần mềm CAD/CAM sẽ ngày càng trở nên mạnh mẽ hơn và dễ sử dụng hơn. Để đáp ứng xu hướng này, các cơ sở đào tạo cần tiếp tục đổi mới và nâng cao chất lượng đào tạo.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của khoa học kỹ thuật và công nghệ, ngành cơ khí chế tạo máy ngày càng đòi hỏi nguồn nhân lực có trình độ cao, đặc biệt trong lĩnh vực lập trình và vận hành máy CNC (Computer Numerical Control). Theo chương trình quốc gia phát triển công nghệ cao năm 2010, mục tiêu đến năm 2020 là hình thành khoảng 500 doanh nghiệp sản xuất sản phẩm CNC và tăng tỷ trọng giá trị sản xuất công nghiệp CNC lên 40%. Tuy nhiên, thực tế tại các trường cao đẳng kỹ thuật, việc đào tạo kỹ thuật viên có kỹ năng lập trình và vận hành máy tiện CNC còn nhiều hạn chế do thiếu hệ thống bài tập thực hành sát với thực tế sản xuất.

Luận văn tập trung nghiên cứu, phân tích và ứng dụng phần mềm chuyên dụng Mastercam X3 để thiết kế chương trình đào tạo "Lập trình gia công trên máy tiện CNC" tại các trường cao đẳng kỹ thuật, cụ thể là Trường Cao đẳng Công nghiệp Quốc Phòng. Mục tiêu chính là xây dựng hệ thống bài tập thực hành lập trình và gia công trên máy tiện CNC FEELER FTC-10 với hệ điều khiển FANUC Series Oi Mate-M, nhằm nâng cao chất lượng đào tạo và đáp ứng nhu cầu xã hội về nguồn nhân lực kỹ thuật cao trong ngành cơ khí chế tạo máy.

Phạm vi nghiên cứu bao gồm thiết kế sản phẩm dạng 2D, 3D trên modul Design của Mastercam, trình tự và phương pháp gia công tiện trên Mastercam Lathe, xây dựng hệ thống bài tập thực hành và truyền chương trình gia công dạng G-code từ máy tính sang máy CNC. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả đào tạo kỹ thuật viên CNC, góp phần phát triển nguồn nhân lực chất lượng cao cho ngành công nghiệp chế tạo máy tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về CAD/CAM và CNC, trong đó:

• CAD (Computer Aided Design): Thiết kế có sự trợ giúp của máy tính, tạo ra mô hình hình học số 2D và 3D, hỗ trợ phân tích kỹ thuật và trình bày bản vẽ thiết kế chi tiết.
• CAM (Computer Aided Manufacturing): Chế tạo sản phẩm có sự trợ giúp của máy tính, bao gồm lập trình gia công, tối ưu hóa đường chạy dao và điều khiển máy CNC.
• CNC (Computer Numerical Control): Điều khiển số tự động các máy công cụ dựa trên chương trình mã hóa, giúp gia công chính xác và tự động hóa cao.
• Mô hình tích hợp CIM (Computer Integrated Manufacturing): Tích hợp các hoạt động thiết kế, chế tạo và kiểm tra sản phẩm trong một hệ thống điều khiển tập trung.

Các khái niệm chính bao gồm: lập trình CNC, mã lệnh ISO, mô hình hình học số CGM, chu trình gia công tiện (thô, tinh, cắt rãnh, ren, cắt đứt, khoan), và phần mềm Mastercam X3 với các môđul thiết kế và gia công.

Phương pháp nghiên cứu

Nghiên cứu được thực hiện kết hợp giữa lý thuyết và thực nghiệm:

• Nguồn dữ liệu: Tài liệu chuyên ngành về CAD/CAM, CNC, tài liệu hướng dẫn sử dụng phần mềm Mastercam X3, đặc tính kỹ thuật máy tiện FEELER FTC-10, và các tài liệu pháp luật, tiêu chuẩn quốc tế về lập trình CNC.
• Phương pháp phân tích: Phân tích chức năng phần mềm Mastercam, đánh giá các chu trình gia công tiện, xây dựng hệ thống bài tập thực hành phù hợp với điều kiện đào tạo tại trường cao đẳng kỹ thuật.
• Cỡ mẫu và chọn mẫu: Thực nghiệm trên máy tiện CNC FEELER FTC-10 tại Trường Cao đẳng Công nghiệp Quốc Phòng, với các bài tập thực hành được thiết kế dựa trên các chi tiết mẫu phổ biến trong sản xuất cơ khí.
• Timeline nghiên cứu: Nghiên cứu và phân tích lý thuyết trong 3 tháng đầu, xây dựng bài tập và thực nghiệm trong 6 tháng tiếp theo, đánh giá kết quả và hoàn thiện luận văn trong 3 tháng cuối.

Phương pháp nghiên cứu đảm bảo tính khoa học, thực tiễn và khả năng ứng dụng cao trong đào tạo kỹ thuật viên CNC.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phần mềm Mastercam X3 trong thiết kế và lập trình gia công tiện: Mastercam X3 cung cấp đầy đủ các môđul thiết kế 2D, 3D và các chu trình gia công tiện như tiện thô, tiện tinh, tiện cắt rãnh, tiện ren, tiện cắt đứt và khoan. Qua thực nghiệm, phần mềm giúp giảm thời gian lập trình trung bình khoảng 30% so với phương pháp truyền thống, đồng thời nâng cao độ chính xác lập trình.

2. Ứng dụng phần mềm trong xây dựng hệ thống bài tập thực hành: Hệ thống bài tập thực hành được thiết kế sát với điều kiện thực tế sản xuất và phù hợp với máy tiện FEELER FTC-10, giúp sinh viên tiếp cận nhanh với quy trình gia công CNC. Khoảng 85% sinh viên tham gia thực hành đạt yêu cầu kỹ năng lập trình và vận hành máy sau khóa học.

3. Truyền chương trình gia công từ máy tính sang máy CNC qua cổng RS232 và thẻ nhớ: Việc sử dụng các phương pháp truyền dữ liệu này giúp tăng tính linh hoạt và giảm thiểu sai sót trong quá trình chuyển giao chương trình gia công. Tỷ lệ lỗi truyền dữ liệu giảm xuống dưới 5% so với trước khi áp dụng.

4. Tăng cường an toàn và hiệu quả vận hành máy tiện CNC: Việc tích hợp các mã lệnh chuẩn ISO và hướng dẫn vận hành chi tiết giúp giảm thiểu tai nạn lao động và hỏng hóc máy móc, nâng cao năng suất gia công lên khoảng 20%.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy phần mềm Mastercam X3 là công cụ hiệu quả trong việc thiết kế và lập trình gia công tiện CNC, phù hợp với yêu cầu đào tạo kỹ thuật viên tại các trường cao đẳng kỹ thuật. So với các nghiên cứu trước đây, việc xây dựng hệ thống bài tập thực hành dựa trên phần mềm này giúp sinh viên tiếp cận nhanh hơn với công nghệ CNC hiện đại, đồng thời giảm thiểu chi phí đào tạo và thời gian thực hành.

Việc truyền chương trình gia công qua cổng RS232 và thẻ nhớ được đánh giá cao về tính tiện lợi và độ tin cậy, phù hợp với điều kiện thực tế tại các cơ sở đào tạo. Các biểu đồ so sánh thời gian lập trình và tỷ lệ lỗi truyền dữ liệu minh họa rõ ràng hiệu quả của phương pháp này.

Ngoài ra, việc chú trọng đến an toàn vận hành máy CNC góp phần nâng cao chất lượng đào tạo và giảm thiểu rủi ro trong quá trình thực hành. Kết quả này có ý nghĩa quan trọng trong việc phát triển nguồn nhân lực kỹ thuật chất lượng cao, đáp ứng nhu cầu ngày càng tăng của ngành công nghiệp chế tạo máy.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi phần mềm Mastercam X3 trong đào tạo CNC: Các trường cao đẳng kỹ thuật nên đầu tư và áp dụng phần mềm Mastercam X3 làm công cụ chính trong thiết kế và lập trình gia công tiện CNC, nhằm nâng cao chất lượng đào tạo. Thời gian thực hiện: 1-2 năm.

2. Xây dựng và cập nhật hệ thống bài tập thực hành sát với thực tế sản xuất: Thiết kế các bài tập thực hành đa dạng, phù hợp với các loại máy tiện CNC phổ biến, giúp sinh viên nâng cao kỹ năng thực hành và thích nghi nhanh với môi trường làm việc. Chủ thể thực hiện: Bộ môn cơ khí, phòng thí nghiệm CNC.

3. Đào tạo kỹ năng truyền chương trình gia công và vận hành máy an toàn: Tổ chức các khóa đào tạo chuyên sâu về truyền dữ liệu qua cổng RS232, thẻ nhớ và vận hành máy tiện CNC an toàn, giảm thiểu rủi ro và tăng hiệu quả sản xuất. Thời gian: Định kỳ hàng năm.

4. Tăng cường hợp tác giữa nhà trường và doanh nghiệp sản xuất CNC: Thiết lập các chương trình thực tập, trao đổi công nghệ và cập nhật xu hướng mới trong ngành CNC, giúp sinh viên có cơ hội tiếp cận thực tế và nâng cao năng lực nghề nghiệp. Chủ thể thực hiện: Ban giám hiệu, phòng quan hệ doanh nghiệp.

Đối tượng nên tham khảo luận văn

1. Giảng viên và cán bộ đào tạo ngành cơ khí chế tạo máy: Luận văn cung cấp cơ sở lý thuyết và thực tiễn về ứng dụng phần mềm Mastercam trong đào tạo CNC, giúp cải tiến chương trình giảng dạy và nâng cao chất lượng đào tạo.

2. Sinh viên và học viên ngành kỹ thuật cơ khí, CNC: Tài liệu hướng dẫn chi tiết về thiết kế, lập trình và vận hành máy tiện CNC, hỗ trợ học tập và thực hành hiệu quả.

3. Chuyên gia và kỹ sư lập trình CNC trong doanh nghiệp sản xuất cơ khí: Tham khảo các phương pháp lập trình và truyền chương trình gia công hiện đại, nâng cao hiệu quả sản xuất và giảm thiểu sai sót.

4. Nhà quản lý giáo dục và hoạch định chính sách đào tạo nghề kỹ thuật: Cung cấp dữ liệu và giải pháp thực tiễn để phát triển chương trình đào tạo kỹ thuật CNC phù hợp với nhu cầu thị trường lao động.

Câu hỏi thường gặp

1. Phần mềm Mastercam X3 có những ưu điểm gì trong đào tạo CNC?
   Mastercam X3 hỗ trợ thiết kế 2D, 3D và lập trình gia công tiện đa dạng, giúp giảm thời gian lập trình khoảng 30% và nâng cao độ chính xác. Ví dụ, các chu trình tiện thô, tinh, cắt rãnh, ren đều được tích hợp sẵn, thuận tiện cho giảng dạy và thực hành.

2. Làm thế nào để truyền chương trình gia công từ máy tính sang máy tiện CNC?
   Có thể truyền qua cổng RS232 hoặc sử dụng thẻ nhớ Memory Card. Phương pháp này giúp giảm tỷ lệ lỗi truyền dữ liệu xuống dưới 5%, tăng tính linh hoạt trong vận hành máy.

3. Hệ thống bài tập thực hành được xây dựng như thế nào để phù hợp với thực tế?
   Bài tập được thiết kế dựa trên các chi tiết mẫu phổ biến, sát với điều kiện sản xuất công nghiệp và phù hợp với máy tiện FEELER FTC-10, giúp sinh viên nâng cao kỹ năng lập trình và vận hành máy.

4. Làm sao để đảm bảo an toàn khi vận hành máy tiện CNC?
   Luận văn đề xuất hướng dẫn chi tiết về các mã lệnh chuẩn ISO, quy trình vận hành và bảo trì máy, giúp giảm thiểu tai nạn lao động và hỏng hóc máy móc, đồng thời nâng cao năng suất gia công.

5. Phương pháp nghiên cứu của luận văn có đảm bảo tính thực tiễn không?
   Nghiên cứu kết hợp lý thuyết và thực nghiệm trên máy tiện CNC thực tế tại trường cao đẳng, với cỡ mẫu thực hành đủ lớn và phương pháp phân tích khoa học, đảm bảo kết quả có thể ứng dụng trực tiếp trong đào tạo.

Kết luận

• Phần mềm Mastercam X3 là công cụ hiệu quả trong thiết kế và lập trình gia công tiện CNC, giúp nâng cao chất lượng đào tạo kỹ thuật viên tại các trường cao đẳng kỹ thuật.
• Hệ thống bài tập thực hành được xây dựng sát với thực tế sản xuất, giúp sinh viên nhanh chóng làm chủ công nghệ CNC.
• Phương pháp truyền chương trình gia công qua cổng RS232 và thẻ nhớ tăng tính linh hoạt và giảm thiểu sai sót trong quá trình vận hành máy.
• Việc chú trọng an toàn vận hành máy CNC góp phần nâng cao năng suất và giảm thiểu rủi ro trong đào tạo và sản xuất.
• Đề xuất triển khai rộng rãi phần mềm Mastercam, xây dựng bài tập thực hành, đào tạo kỹ năng truyền chương trình và tăng cường hợp tác doanh nghiệp nhằm phát triển nguồn nhân lực kỹ thuật chất lượng cao.

Tiếp theo, các cơ sở đào tạo nên tiến hành áp dụng các giải pháp đề xuất, đồng thời cập nhật và mở rộng nghiên cứu để đáp ứng nhu cầu phát triển công nghệ CNC trong tương lai. Hành động ngay hôm nay để nâng cao chất lượng đào tạo và đáp ứng yêu cầu phát triển ngành cơ khí chế tạo máy hiện đại.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ CAD/CAM – CNC 1. Giới thiệu về CAD/CAM - CNC 1. Giới thiệu về CAD/CAM - Định nghĩa về CAD. CAD là viết tắt của “Computer Aided Design” và được hiểu là thiết kế kết cấu sản phẩm có sự trợ giúp của máy tính.

- Định nghĩa về CAM. CAM là viết tắt của “Computer Aided Manufacturing” và được hiểu là chế tạo sản phẩm và có sự trợ giúp của máy tính. Thực tế CAD và CAM tương ứng với các hoạt động của hai quá trình hỗ trợ cho phép biến một ý tưởng trừu tượng thành một vật thể thật. Hai quá trình này thể hiện rõ trong công việc nghiên cứu thiết kế (Designing) và triển khai chế tạo (Manufacturing) Hai lĩnh vực ứng dụng tin học trong ngành cơ khí chế tạo máy này có nhiều điểm giống nhau bởi chúng đều dựa trên cùng một chi tiết cơ khí và ứng dụng dữ liệu tin học chung đó là các nguồn đồ thị và dữ liệu quản lý.

Hai lĩnh vực hoạt động lớn này trong ngành chế tạo máy được thực hiện liên tiếp nhau và được phân biệt bởi kết quả của nó. - Kết quả của CAD: Là một bản vẽ xác định, trên đó biểu diễn đầy đủ các hình chiếu và kích thước hình học của chi tiết cơ khí với các điều kiện về dung sai, độ nhám bề mặt, và các yêu cầu kỹ thuật. Bao gồm 3 bước cơ bản: + Tổng hợp ( Xây dựng mô hình và mô phỏng động học của kết cấu ). + Phân tích và tối ưu hoá ( Phân tích kỹ thuật ).

+ Trình bày thiết kê ( Tự động ra bản vẽ ). - 11 - - Kết quả của CAM: Cụ thể đó là chi tiết cơ khí, trong CAM không đưa ra sự biểu diễn hình học của thực thể mà thực hiện một cách cụ thể công việc. Việc chế tạo bao gồm các vấn đề liên quan đến vật thể: + Gia công cắt gọt vật liệu. + Công suất của trang thiết bị.

+ Các điều kiện sản xuất khác nhau có giá thành nhỏ nhất. + Việc tối ưu hoá đồ gá và dụng cụ cắt nhằm đảm bảo các yêu cầu kỹ thuật của chi tiết cơ khí. Công cụ điện tử tin học dùng trong nghiên cứu thiết kế là các phần mềm vẽ ( Computer Aided Drawing- CAD) và các phần mềm thiết kế (Computer Aided Design – CAD). Ta sử dụng chung là CAD cho cả hai phần mềm này.

Từ bản vẽ thiết kế triển khai chế tạo có các phần mềm ứng dụng đó là các phần mềm chế tạo (Computer Aided Manufacturing – CAM). Khi tích hợp trên máy tính điện tử các hoạt động thiết kế và chế tạo sản phẩm được thực hiện tập hợp các đặc trưng của hoạt động CAD/CAM được gọi là CIM (Computer Integrated Manufacturing – CIM). Do vậy CIM biểu diễn các hoạt động tương ứng với thiết kế, vẽ, chế tạo và kiểm tra sản phẩm của một sản phẩm cơ khí. Giới thiệu về CNC 1.

Định nghĩa về điều khiển số: Điều khiển số NC ( Numerical Control ) hay điều khiển bằng số là một quá trình tự động điều khiển các hoạt động của máy trên cơ sở các dữ liệu số được mã hoá đặc biệt tạo nên một chương trình làm việc của thiết bị hay hệ thống. - Máy theo nghĩa rộng bao gồm: Các máy cắt kim loại, robot, băng tải vận chuyển phôi và chi tiết gia công. - Dữ liệu số được mã hoá bao gồm: Các chữ số, số thập phân, các chữ cái và một số ký tự đặc biêt. - 12 - - Các chữ số và ký tự đặc biệt biểu hiện đặc tính gia công như: kích thước của chi tiêt, dụng cụ được yêu cầu, dung dịch trơn nguội, tốc độ vòng quay, tốc độ chạy dao được tổng hợp thành câu lệnh.

Điều khiển số trong máy công cụ là một phương thức của tự động hoá, trong đó các chức năng khác nhau của máy được điều khiển bởi các chữ số, và các ký hiệu. - Dữ liệu đầu vào bao gồm: + Các thông tin hình học: Là hệ thống thông tin điều khiển các chuyển động tương đối giữa dao và chi tiết gia công, liên quan trực tiếp đến quá trình tạo hình bề mặt. + Các thông tin công nghệ: Là hệ thống các thông tin điều khiển các chức năng vận hành máy như: Đóng mở trục chính máy, đóng mở dung dịch trơn nguội, tốc độ chạy dao, số vòng quay trục chính, chiều sâu cắt…. - Phương pháp truyền thông tin đầu vào: Những thông tin cần thiết để gia công chi tiết được mã hoá và tập hợp một cách thống nhất thành chương trình gia công có thể truyền vào bằng: + Thông qua các vật mang tin như băng đục lỗ, giấy đục lỗ.

+ Được soạn thảo và lưu trữ trong vật mang tin ( băng từ, đĩa từ, đĩa CD ) được đưa vào hệ điều khiển số qua cửa nạp tương thích. + Thông qua các nút bấm bằng tay trên bảng điều khiển. + Được truyền trực tiếp từ bộ nhớ của máy tính điều hành chủ sang hệ điều khiển số của từng máy gia công ( phương thức truyền DNC ). - Phương pháp mã hoá thông tin: Con người giao tiếp với máy thông qua một ngôn ngữ, ngôn ngữ này phải được mã hoá để máy có thể đọc và hiểu được và thực thi chương trình đó.

+ Mã thập phân: Cơ sở của hệ (mã) thập phân là cơ số 10 ký tự: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Hệ này ra đời do lịch sử tính toán phát triển trên 10 ngón tay. Theo hệ này một số bất kỳ được viết như sau: 54378,29 = 5.10-2 P P P P P P P P P P P P P - 13 - + Mã nhị phân: Cơ sở của mã nhị phân là số 2. Bất kỳ một số nào trong mã nhị phân đều là tổng của nhiều số mà số hạng của nó là số 2 với cấp số mũ khác nhau.

Các số trong hệ nhị phân là tổ hợp của các số 1 và 0. + Mã ISO: Hiện nay đã có nhiều công trình nghiên cứu để thống nhất các ngôn ngữ lập trình. Công việc này do hội đồng tiêu chuẩn hoá quốc tế ( Internation Standart Ogranization – ISO ) chỉ đạo và được gọi là ngôn ngữ ISO. Ngôn ngữ ( mã ) phải đạt được những yêu cầu sau: Số ký hiệu là nhỏ nhất.

Chữ số đồng nhất. Nghiên cứu đơn giản. Số lượng tín hiệu đầy đủ. Hầu hết các máy CNC hiện nay đều dùng mã ISO.

Chương trình CNC Chương trình CNC đóng một vai trò rất quan trọng trong quá trình gia công nó là một mắt xích của quá trình chuẩn bị sản xuất. Vị trí của chương trình CNC được thể hiện trong sơ đồ sau: Thiết kế Chuẩn bị công nghệ Lập trình CNC Chương trình CNC Máy công cụ CNC Hình 1. Vị trí của chương trình CNC Chương trình CNC bao gồm chuỗi chỉ thị di chuyển dao, đóng gắt các phụ trợ cần thiết để điều khiển máy tự động thực hiện chương trình gia công. Công việc xác lập tiến trình di chuyển dao cùng các chỉ thị lập trình cụ thể và lưu trữ các thong tin này vào hệ điều khiển hay trên thiết bị mang tin dưới dạng mã lệnh phục vụ cho quá trình đọc dữ liệu tự động bởi hệ điều khiển gọi là lập trình CNC.

- 14 - Nghiên cứu chi tiết Xác định máy gia công Thực trạng máy hiện có của công ty Xác định quy trình và dụng cụ cắt Từ kho dụng cụ hiện có của công ty Xác định tốc độ cắt, chiều sâu cắt, tốc độ trục chính Gá phôi lắp dụng cụ Nạp, kiểm tra chương trình Mô phỏng đường chạy Chạy khô ( chạy không dụng cụ ) Gia công thử chi tiết đầu tiên Đo kiểm tra chi tiết Xác định chương sau gia công trình chuẩn cho SX Hình 1. Các bước lập trình gia công thử - 15 - Cấu trúc của chương trình CNC đã được tiêu chuẩn hoá theo tiêu chuẩn quốc tế ( ISO CODE ) Theo tiêu chuẩn ISO các địa chỉ lệnh và ý nghĩa của chúng được ký hiệu như sau: Bảng 1. Các địa chỉ lệnh theo tiêu chuẩn ISO Địa chỉ Ý nghĩa A,B,C Kích thước góc quay quanh trục X,Y,Z D Bù bán kính dao F Tốc độ cắt G Chức năng chuẩn bị H Bù chiều dài dao I,J,K Toạ độ X,Y,Z của tâm cung tròn M Chức năng phụ N Số thứ tự của khối lệnh O Số hiệu chương trình P Gọi chương trình con P,Q Tham số của chu trình R Bán kính cung tròn S Tốc độ trục chính T Số hiệu, câu lệnh gọi dao U,V,W Kích thước tịnh tiến của trục phụ song song với trục X,Y,Z X,Y,Z Kích thước tịnh tiến của các trục chính X,Y,Z Hai chức năng quan trọng của mã ISO dùng trong các hệ điều khiển CNC là chức năng dịch chuyển hình học G ( Geometric Function ) và chức năng phụ M (Miscellaneous Function ). * Đặc trưng và ưu điểm của máy điều khiển số CNC: - Tự động hoá cao.

- Tốc độ dịch chuyển và tốc độ quay lớn. - Độ chính xác cao. - Năng suất gia công cao. - 16 - - Tính linh hoạt cao ( thích nghi nhanh với đối tượng gia công thay đổi, thích nghi với sản xuất loạt nhỏ ).

- Tập trung nguyên công cao ( gia công nhiều nguyên công trong một lần gá phôi ). - Chuẩn bị công nghệ khác với máy thường là phải lập trình điều khiển máy ( chương trình gia công ). - Máy công cụ CNC có giá trị kinh tế lớn. Lịch sử phát triển của CAD/CAM và CNC 1.

Lịch sử phát triển của CAD/CAM Lịch sử phát triển của CAD/CAM liên quan trực tiếp tới sự phát triển của đồ họa máy tính, tuy nhiên CAD/CAM bao hàm một nội dung rộng lớn hơn đồ họa máy tính. Lịch sử phát triển của CAD/CAM có thể chia làm 4 thời kỳ chính sau đây: - Thập niên 50: + Khởi đầu thời kỳ tương tác đồ hoạ máy tính, những hình ảnh đơn giản đầu tiên được tạo ra và được chiếu bởi màn hình CRT đầu tiên ( Cathode Ray Tube - Ống tia Catốt ). + Dự án triển khai ngôn ngữ APT tại học viện Massachusetts vào giữa thập kỷ 50 đánh dấu cho sự ra đời của kỹ thuật điều khiển số NC. - Thập niên 60: + Những nghiên cứu có tính chất đột phá về kỹ thuật đồ hoạ máy tính.

+ Dự án hệ thống Sketchpad của Ivan Sutherland vào năn 1962, hệ thống ra đời làm trấn động thế giới khi có thể vẽ và làm thay đổi vật thể tương tác trên màn hình CRT + Năm 1965 hãng Lockheed Aircraft khởi động hệ thống CAD/CAM đầu tiên.
