I. Tổng quan về đồ án hộp giảm tốc bánh răng côn trụ 2 cấp

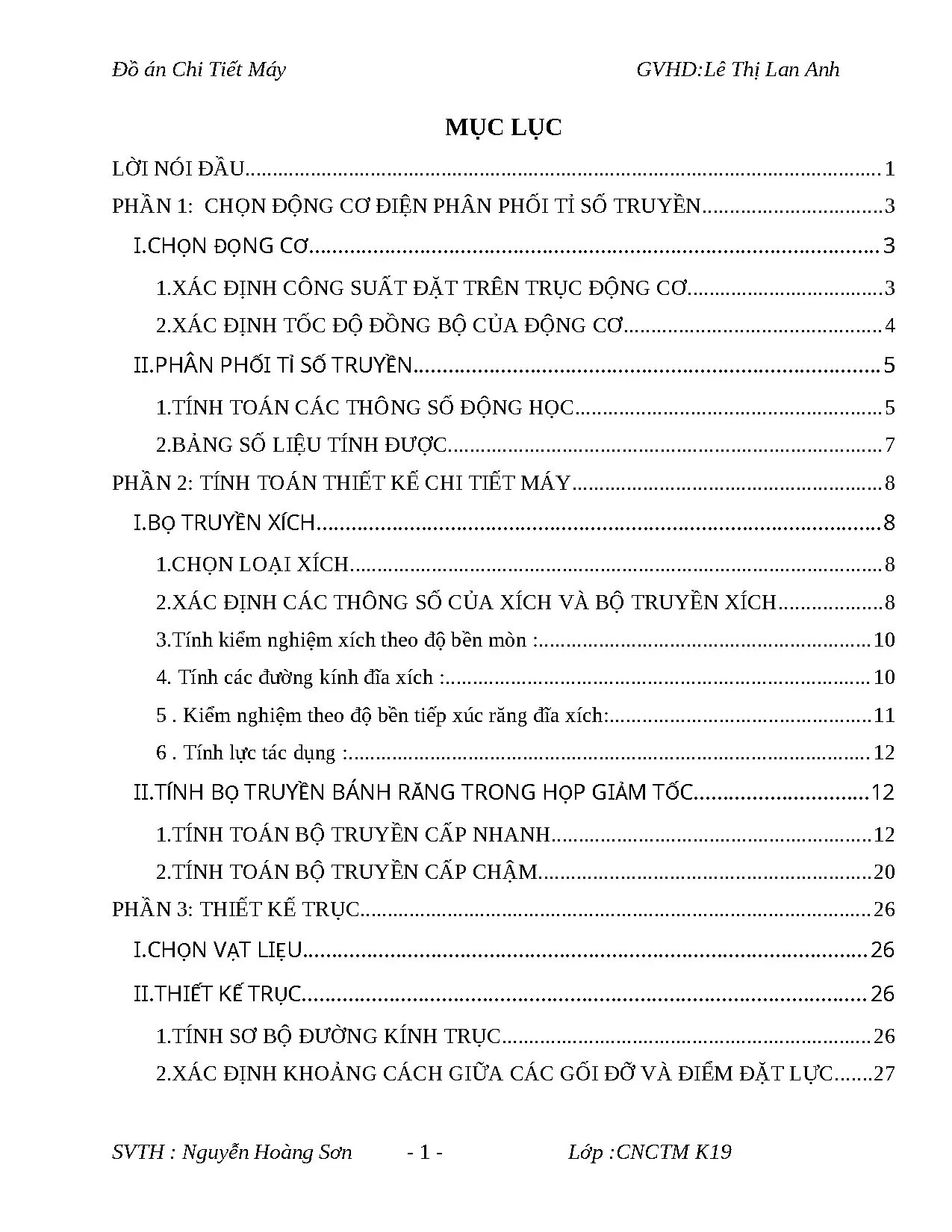

Hộp giảm tốc bánh răng côn trụ 2 cấp là cơ cấu truyền động cơ khí phổ biến trong ngành chế tạo máy. Cấp nhanh dùng bánh răng côn răng thẳng. Cấp chậm dùng bánh răng trụ răng nghiêng hoặc răng thẳng. Cơ cấu này giảm vận tốc góc và tăng mômen xoắn từ động cơ đến bộ phận công tác. Đồ án chi tiết máy yêu cầu sinh viên tính toán toàn bộ hệ dẫn động, từ chọn động cơ điện, phân phối tỉ số truyền, đến thiết kế trục, ổ lăn và vỏ hộp. Nội dung đồ án tổng hợp kiến thức từ nhiều môn học. Sức bền vật liệu, dung sai lắp ghép, chế tạo phôi và vẽ kỹ thuật đều được vận dụng. Sinh viên ngành công nghệ chế tạo máy thường gặp dạng đồ án này ở học kỳ giữa khóa. Hệ dẫn động băng tải là ứng dụng thực tế thường được giao làm đề bài. Đồ án giúp sinh viên làm quen quy trình thiết kế trước khi bước vào đồ án tốt nghiệp. Việc nắm vững cấu trúc đồ án giúp tiết kiệm thời gian tính toán. Tài liệu tham khảo chính thường là sách Tính toán thiết kế hệ dẫn động cơ khí. Bố cục đồ án gồm bảy phần chính, trình bày theo trình tự logic từ tổng thể đến chi tiết.
1.1. Đặc điểm cấu tạo hộp giảm tốc côn trụ 2 cấp
Hộp giảm tốc côn trụ 2 cấp có hai cặp bánh răng ăn khớp nối tiếp. Cấp nhanh gồm bánh răng côn nhỏ và lớn, đặt vuông góc trục. Cấp chậm gồm bánh răng trụ, đặt song song trục. Trục 1 nhận mômen từ động cơ qua khớp nối hoặc bộ truyền ngoài. Trục 2 là trục trung gian, mang bánh răng côn lớn và bánh răng trụ nhỏ. Trục 3 là trục ra, mang bánh răng trụ lớn và truyền động đến bộ truyền xích. Cấu tạo này cho phép tỉ số truyền lớn trong không gian nhỏ gọn. Vỏ hộp đúc gang, có nắp ổ và nắp thăm dầu. Kết cấu vỏ hộp bảo vệ bánh răng khỏi bụi bẩn và giữ dầu bôi trơn.
1.2. Vai trò của đồ án trong đào tạo kỹ sư cơ khí
Đồ án chi tiết máy là môn học bắt buộc trong chương trình cơ khí. Môn học hệ thống hóa kiến thức từ nhiều học phần trước đó. Sinh viên thực hành tính toán từ chọn động cơ đến kiểm nghiệm độ bền. Kỹ năng tra bảng tiêu chuẩn được rèn luyện xuyên suốt đồ án. Việc trình bày thuyết minh và bản vẽ lắp giúp phát triển kỹ năng kỹ thuật. Đồ án còn rèn tư duy phân tích lực và sơ đồ đặt lực trên trục. Đây là bước đệm quan trọng trước khi làm đồ án tốt nghiệp. Nhiều trường đại học kỹ thuật đưa đồ án này vào học kỳ 5 hoặc 6.
II. Phân tích các bước tính toán động học và tỉ số truyền
Bước đầu tiên trong đồ án là xác định công suất đặt trên trục động cơ. Công suất này tính từ công suất làm việc và hiệu suất các bộ truyền. Tốc độ đồng bộ của động cơ được chọn dựa trên tỉ số truyền sơ bộ toàn hệ thống. Tỉ số truyền chung phân phối cho bộ truyền ngoài hộp và hai cấp bánh răng trong hộp. Việc phân phối hợp lý ảnh hưởng trực tiếp đến kích thước bánh răng. Sau khi chọn động cơ, các thông số động học trên từng trục được tính toán. Công suất, mômen xoắn và số vòng quay trên mỗi trục cần xác định chính xác. Bảng số liệu tổng hợp giúp kiểm soát toàn bộ dữ liệu đầu vào cho phần thiết kế chi tiết. Sai số trong bước này sẽ kéo theo sai lệch ở các phần tính toán sau. Do đó sinh viên cần kiểm tra kỹ các công thức và hệ số tra bảng. Phần này đặt nền tảng cho toàn bộ đồ án chi tiết máy. Kết quả tính toán được trình bày dưới dạng bảng số liệu rõ ràng, dễ tra cứu khi thiết kế các phần tiếp theo.
2.1. Xác định công suất và tốc độ động cơ
Công suất trên trục động cơ tính từ công suất công tác chia cho hiệu suất truyền động chung. Hiệu suất chung là tích các hiệu suất từng bộ truyền và ổ trục. Tốc độ đồng bộ động cơ chọn sao cho phù hợp tỉ số truyền sơ bộ. Tỉ số truyền sơ bộ ước lượng dựa trên loại bộ truyền xích và bánh răng côn trụ. Động cơ điện được chọn theo catalogue nhà sản xuất, đảm bảo công suất và số vòng quay gần với giá trị tính toán. Việc chọn đúng động cơ giúp hệ dẫn động hoạt động ổn định, tránh quá tải hoặc lãng phí công suất.
2.2. Phân phối tỉ số truyền cho các cấp truyền động
Tỉ số truyền chung phân phối cho bộ truyền xích ngoài hộp và hai cấp bánh răng côn trụ trong hộp. Cấp nhanh thường nhận tỉ số truyền lớn hơn cấp chậm để cân bằng kích thước bánh răng. Việc phân phối dựa trên nguyên tắc giảm khối lượng hộp giảm tốc và đảm bảo điều kiện bôi trơn ngâm dầu. Sau khi phân phối, tỉ số truyền thực tế được tính lại theo số răng đã chọn. Sai lệch giữa tỉ số truyền danh nghĩa và thực tế cần nằm trong giới hạn cho phép theo tiêu chuẩn thiết kế.
III. Giải pháp thiết kế trục ổ lăn và bộ truyền bánh răng
Thiết kế trục bắt đầu từ tính đường kính sơ bộ theo mômen xoắn. Vật liệu trục thường chọn thép C45 do độ bền và giá thành hợp lý. Khoảng cách giữa các gối đỡ và điểm đặt lực được xác định dựa trên kết cấu hộp. Sơ đồ đặt lực giúp tính phản lực tại các gối đỡ theo hai phương. Đường kính chính xác từng đoạn trục được xác định sau khi kiểm nghiệm độ bền mỏi và độ bền tĩnh. Mối ghép then được tính để đảm bảo truyền mômen xoắn an toàn. Ổ lăn được chọn theo khả năng tải động và tải tĩnh, phù hợp tuổi thọ yêu cầu. Ổ đũa côn thường dùng cho trục chịu cả lực hướng tâm và lực dọc trục. Bộ truyền bánh răng côn cấp nhanh và bánh răng trụ cấp chậm được kiểm nghiệm độ bền tiếp xúc và độ bền uốn. Hệ số quá tải cũng được kiểm tra để đảm bảo an toàn khi mở máy. Kết cấu vỏ hộp, nắp ổ và các chi tiết phụ như chốt định vị, bu lông vòng hoàn thiện thiết kế tổng thể.
3.1. Kiểm nghiệm độ bền trục và mối ghép then
Kiểm nghiệm độ bền mỏi trục dựa trên hệ số an toàn tại các tiết diện nguy hiểm. Mômen uốn và mômen xoắn tổng hợp tại từng tiết diện được tính từ biểu đồ nội lực. Độ bền tĩnh kiểm tra khả năng chịu quá tải tức thời khi mở máy. Mối ghép then tính theo điều kiện bền dập và bền cắt then. Kích thước then chọn theo đường kính trục và tra bảng tiêu chuẩn. Kết quả kiểm nghiệm phải thỏa mãn điều kiện an toàn trước khi hoàn thiện bản vẽ trục.
3.2. Chọn và tính toán ổ lăn cho từng trục
Ổ lăn được chọn riêng cho từng trục dựa trên tải trọng hướng tâm và dọc trục thực tế. Tải trọng động quy ước tính theo hệ số vòng quay, nhiệt độ và đặc tính tải trọng làm việc. Tuổi thọ ổ lăn tính bằng triệu vòng quay, quy đổi từ tuổi thọ theo giờ làm việc. Khả năng tải động C so sánh với giá trị tra bảng catalogue ổ lăn để chọn kích thước phù hợp. Ổ đũa côn phù hợp với trục 1 và trục 2 do chịu tải kết hợp tốt. Việc chọn đúng ổ lăn kéo dài tuổi thọ hộp giảm tốc và giảm chi phí bảo trì.
IV. Kết luận và ứng dụng thực tế của hộp giảm tốc côn trụ
Đồ án chi tiết máy hộp giảm tốc bánh răng côn trụ 2 cấp mang lại kiến thức toàn diện về thiết kế cơ khí. Sinh viên trải qua đầy đủ quy trình từ chọn động cơ đến hoàn thiện bản vẽ lắp. Kỹ năng tra bảng tiêu chuẩn, tính toán độ bền và trình bày thuyết minh được củng cố vững chắc. Hộp giảm tốc côn trụ 2 cấp ứng dụng rộng rãi trong hệ dẫn động băng tải, máy nâng chuyển và dây chuyền sản xuất công nghiệp. Kết cấu nhỏ gọn phù hợp không gian lắp đặt hạn chế. Khả năng thay đổi phương truyền động nhờ bánh răng côn là ưu điểm nổi bật so với hộp giảm tốc trụ thuần túy. Bôi trơn ngâm dầu trong hộp giúp giảm ma sát và tăng tuổi thọ bánh răng, ổ lăn. Các kiểu lắp ghép được chọn theo tiêu chuẩn dung sai, đảm bảo lắp lẫn và dễ bảo trì. Hoàn thành đồ án này, sinh viên có nền tảng vững để tiếp cận đồ án tốt nghiệp và công việc thiết kế cơ khí thực tế sau khi ra trường.
4.1. Giá trị thực tiễn của đồ án đối với sinh viên cơ khí
Đồ án rèn luyện tư duy thiết kế theo trình tự logic, từ tổng thể đến chi tiết. Sinh viên học cách tra cứu tài liệu kỹ thuật và áp dụng công thức tiêu chuẩn. Kỹ năng vẽ bản vẽ lắp và bản vẽ chi tiết được củng cố qua quá trình thể hiện kết quả tính toán. Đồ án cũng giúp sinh viên hiểu mối liên hệ giữa lý thuyết sức bền vật liệu và thực tế chế tạo. Đây là nền tảng quan trọng cho các môn đồ án chuyên ngành sau này, đặc biệt là đồ án tốt nghiệp.
4.2. Ứng dụng hộp giảm tốc côn trụ trong công nghiệp
Hộp giảm tốc côn trụ 2 cấp được dùng phổ biến trong hệ thống băng tải vận chuyển vật liệu. Ngành luyện kim, hóa chất và đóng tàu cũng ứng dụng loại hộp giảm tốc này. Khả năng đổi phương truyền động 90 độ giúp bố trí máy móc linh hoạt hơn. Độ bền cao và tuổi thọ dài khiến hộp giảm tốc côn trụ trở thành lựa chọn kinh tế cho hệ dẫn động công suất trung bình. Việc bảo trì định kỳ, kiểm tra mức dầu và thay ổ lăn giúp duy trì hiệu suất hoạt động ổn định lâu dài.
