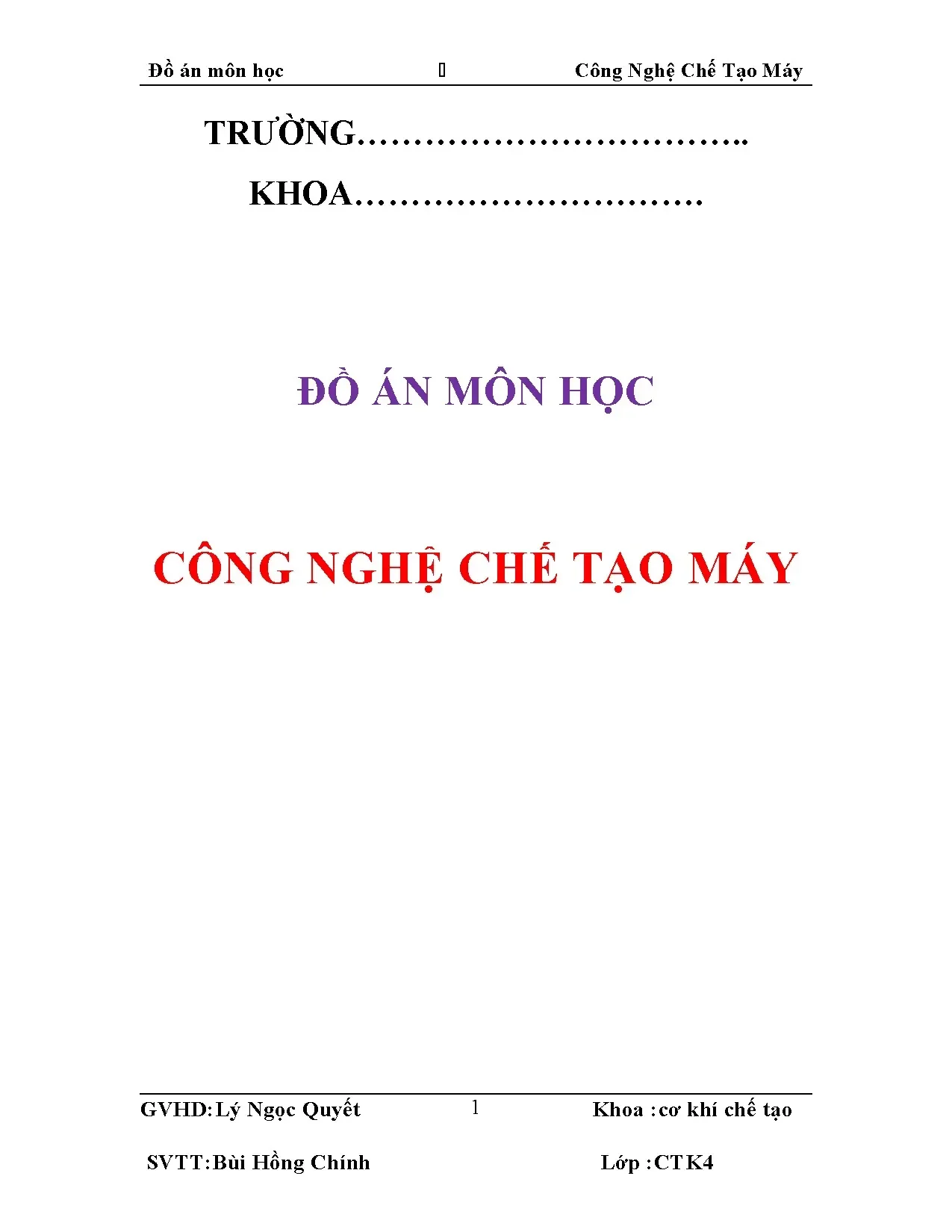

I. Tổng quan về đồ án công nghệ chế tạo máy gia công chi tiết giá đỡ
Đồ án công nghệ chế tạo máy gia công chi tiết giá đỡ là nhiệm vụ quan trọng trong chương trình đào tạo ngành cơ khí chế tạo máy. Nội dung đồ án bao gồm phân tích chức năng, điều kiện làm việc của chi tiết giá đỡ, đánh giá tính công nghệ trong kết cấu, xác định dạng sản xuất và xây dựng quy trình công nghệ chế tạo. Đồ án cung cấp kiến thức thực tiễn về thiết kế quy trình sản xuất, lựa chọn phương pháp gia công, tính toán chế độ cắt, xác định lượng dư và thiết kế đồ gá. Đây là cơ sở quan trọng giúp sinh viên vận dụng lý thuyết vào thực tế sản xuất cơ khí, nâng cao năng lực thiết kế và quản lý quy trình chế tạo sản phẩm cơ khí.
1.1. Chức năng và yêu cầu kỹ thuật của chi tiết giá đỡ
Giá đỡ là chi tiết dạng hộp có chức năng chính là đỡ trục máy và xác định vị trí tương đối của trục trong không gian. Chi tiết này phải chịu tải trọng thay đổi và rung động trong quá trình làm việc. Yêu cầu kỹ thuật quan trọng bao gồm độ chính xác vị trí lỗ trụ Φ30, dung sai kích thước từ tâm lỗ đến mặt đáy 49±0,17, độ vuông góc giữa đường tâm lỗ và mặt phẳng đáy. Bề mặt làm việc chủ yếu là lỗ trụ Φ30, sau khi gia công sẽ lắp bạc đồng hai nửa để nâng cao khả năng chịu mài mòn.
1.2. Đặc điểm kết cấu ảnh hưởng đến công nghệ gia công
Kết cấu chi tiết giá đỡ có nhiều bề mặt gia công với độ chính xác khác nhau, bao gồm mặt phẳng đáy, lỗ Φ10, Φ8 và lỗ trụ Φ30. Đặc điểm này đòi hỏi lựa chọn phương pháp gia công phù hợp như phay, khoan, doa và tiện. Các bề mặt không gia công như góc lượn R3 phải được đảm bảo trong quá trình chế tạo phôi. Độ cứng vững của kết cấu ảnh hưởng trực tiếp đến độ chính xác gia công, do đó cần thiết kế quy trình công nghệ đảm bảo độ ổn định khi gia công.
II. Phân tích tính công nghệ và vấn đề trong chế tạo giá đỡ
Phân tích tính công nghệ là bước quan trọng trong đồ án, bao gồm đánh giá khả năng gia công của chi tiết, xác định bề mặt chuẩn tinh, lựa chọn phương pháp chế tạo phôi và xây dựng thứ tự các nguyên công. Vấn đề chính trong chế tạo giá đỡ là đảm bảo độ chính xác vị trí giữa lỗ trụ Φ30 với mặt đáy và các lỗ Φ10, Φ8. Yêu cầu về dung sai kích thước 49±0,17 đòi hỏi phương pháp gia công tinh như doa hoặc mài. Ngoài ra, kết cấu có nhiều bề mặt gia công phức tạp đòi hỏi thiết kế đồ gá chuyên dụng để đảm bảo độ chính xác và năng suất.
2.1. Đánh giá tính công nghệ trong kết cấu chi tiết
Tính công nghệ của chi tiết giá đỡ được đánh giá thông qua khả năng gia công, độ phức tạp kết cấu và yêu cầu kỹ thuật. Chi tiết có nhiều bề mặt gia công với dung sai chặt chẽ, đặc biệt là lỗ trụ Φ30 và mặt phẳng đáy. Các lỗ Φ10, Φ8 có dung sai kích thước ±0,05, yêu cầu phương pháp gia công tinh. Kết cấu có độ cứng vững cao, thuận lợi cho quá trình gia công nhưng đòi hỏi lựa chọn phương pháp chế tạo phôi phù hợp để tránh biến dạng.
2.2. Các vấn đề kỹ thuật trong chế tạo giá đỡ
Vấn đề chính trong chế tạo giá đỡ là đảm bảo độ chính xác vị trí giữa lỗ trụ Φ30 với mặt đáy, dung sai kích thước 49±0,17. Yêu cầu về độ vuông góc giữa đường tâm lỗ và mặt phẳng đáy cũng là thách thức lớn. Ngoài ra, việc lựa chọn phương pháp chế tạo phôi ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng. Phương pháp đúc hoặc gia công phôi thô cần đảm bảo đủ lượng dư cho gia công tinh, tránh thiếu hụt hoặc dư thừa nguyên vật liệu.
III. Giải pháp quy trình công nghệ chế tạo giá đỡ
Quy trình công nghệ chế tạo giá đỡ bao gồm các bước: xác định dạng sản xuất, lựa chọn phương pháp chế tạo phôi, xây dựng thứ tự nguyên công, tính toán chế độ cắt, xác định lượng dư và thiết kế đồ gá. Giải pháp tối ưu là sử dụng phương pháp phay mặt đáy làm chuẩn tinh, sau đó khoan, doa lỗ trụ Φ30 và các lỗ Φ10, Φ8. Quy trình công nghệ cần đảm bảo độ chính xác vị trí, dung sai kích thước và năng suất sản xuất. Lựa chọn phương pháp gia công tinh như doa hoặc mài để đạt độ bóng bề mặt Ra 1,6.
3.1. Lựa chọn phương pháp chế tạo phôi tối ưu
Phôi cho chi tiết giá đỡ có thể được chế tạo bằng phương pháp đúc hoặc gia công từ phôi thép tấm. Phương pháp đúc phù hợp cho sản xuất hàng loạt, đảm bảo độ chính xác hình dạng và giảm chi phí gia công. Đối với sản xuất đơn chiếc, gia công từ phôi thép tấm bằng phương pháp cắt plasma hoặc laser là lựa chọn tối ưu. Phương pháp chế tạo phôi cần đảm bảo đủ lượng dư cho gia công tinh, tránh biến dạng và đảm bảo độ cứng vững của chi tiết.
3.2. Xây dựng quy trình công nghệ gia công chi tiết
Quy trình công nghệ bao gồm các nguyên công: phay mặt đáy, phay mặt A, khoan lỗ Φ10, Φ8, doa lỗ trụ Φ30, tiện mặt ngoài và mài mặt phẳng. Nguyên công đầu tiên là phay mặt đáy làm chuẩn tinh, sau đó tiến hành khoan, doa lỗ trụ Φ30. Quy trình cần đảm bảo độ chính xác vị trí giữa các bề mặt gia công, dung sai kích thước 49±0,17 và độ vuông góc giữa đường tâm lỗ và mặt phẳng đáy. Lựa chọn phương pháp gia công tinh như doa hoặc mài để đạt độ bóng bề mặt Ra 1,6.
IV. Kết luận và ứng dụng trong sản xuất công nghiệp
Đồ án công nghệ chế tạo máy gia công chi tiết giá đỡ cung cấp quy trình công nghệ hoàn chỉnh, từ phân tích chức năng, đánh giá tính công nghệ, lựa chọn phương pháp chế tạo phôi đến xây dựng quy trình gia công. Kết quả đồ án có thể ứng dụng trong sản xuất công nghiệp, nâng cao năng suất và chất lượng sản phẩm. Quy trình công nghệ đảm bảo độ chính xác vị trí, dung sai kích thước và độ bóng bề mặt, đáp ứng yêu cầu kỹ thuật của chi tiết. Ứng dụng đồ án giúp doanh nghiệp giảm chi phí sản xuất, nâng cao khả năng cạnh tranh.
4.1. Đánh giá hiệu quả của quy trình công nghệ đề xuất
Quy trình công nghệ đề xuất đảm bảo độ chính xác vị trí giữa lỗ trụ Φ30 với mặt đáy, dung sai kích thước 49±0,17. Phương pháp gia công tinh như doa hoặc mài giúp đạt độ bóng bề mặt Ra 1,6, đáp ứng yêu cầu kỹ thuật của chi tiết. Quy trình công nghệ tối ưu hóa lượng dư, giảm chi phí nguyên vật liệu và năng lượng. Ứng dụng đồ án trong sản xuất công nghiệp giúp nâng cao năng suất, chất lượng sản phẩm và khả năng cạnh tranh của doanh nghiệp.
4.2. Hướng phát triển và ứng dụng trong thực tế
Hướng phát triển của đồ án là ứng dụng công nghệ CAD/CAM trong thiết kế quy trình công nghệ, tự động hóa quá trình gia công bằng máy CNC. Điều này giúp nâng cao độ chính xác, năng suất và giảm chi phí sản xuất. Ứng dụng đồ án trong thực tế sản xuất công nghiệp giúp doanh nghiệp đáp ứng nhu cầu thị trường, nâng cao chất lượng sản phẩm và khả năng cạnh tranh. Ngoài ra, đồ án có thể được phát triển thành tài liệu hướng dẫn cho sinh viên ngành cơ khí chế tạo máy.
