I. Tổng quan về nắp thủng trong công nghệ chế tạo máy
Nắp thủng là chi tiết cơ khí dạng bạc, thuộc nhóm nắp ổ hở. Chi tiết dùng để che chắn và định vị các bộ phận nằm bên trong hộp giảm tốc. Trục quay xuyên qua lỗ chính của nắp thủng trong quá trình vận hành. Nắp thủng ngăn bụi bẩn xâm nhập vào ổ trục. Nó cũng giữ dầu hoặc mỡ bôi trơn không bị rò rỉ ra ngoài. Chi tiết làm việc ở trạng thái tĩnh, không chịu lực tác dụng trực tiếp. Đồ án công nghệ chế tạo máy xây dựng quy trình gia công nắp thủng với sản lượng 31250 sản phẩm mỗi năm. Sinh viên ngành Chế Tạo Máy thực hiện đồ án này tại Đại học Hải Phòng. Quy trình bao gồm phân tích chức năng, chọn phôi, thiết kế nguyên công và tính toán chế độ cắt. Mục tiêu là đảm bảo độ chính xác về vị trí tương quan giữa các bề mặt. Độ không vuông góc giữa mặt đầu và tâm lỗ cần dưới 0.02mm. Độ đồng tâm giữa các bậc trục giữ ở mức 0.05mm. Các yêu cầu này quyết định phương pháp gia công và trình tự nguyên công. Đồ án cũng phân tích tính công nghệ trong kết cấu chi tiết. Từ đó, sinh viên đề xuất quy trình công nghệ hợp lý và tối ưu chi phí sản xuất.
1.1. Chức năng và điều kiện làm việc của nắp thủng
Nắp thủng đảm nhiệm vai trò che chắn, định vị và dẫn hướng cho các chi tiết bên trong máy. Chi tiết này thuộc loại nắp ổ hở, cho phép trục xuyên qua để truyền chuyển động. Nắp thủng thường xuất hiện trong hộp giảm tốc, nơi trục quay cần được bảo vệ khỏi bụi và mất mát dầu bôi trơn. Chi tiết ngăn mỡ bôi trơn rò rỉ ra ngoài ổ trục. Nó cũng che chắn cho các bộ phận khác đặt bên trong hộp số. Trong quá trình vận hành, nắp thủng chịu trạng thái tĩnh. Không có lực cắt hay lực va đập tác động trực tiếp lên chi tiết. Điều này giúp đơn giản hóa yêu cầu về độ bền cơ học nhưng vẫn đòi hỏi độ chính xác vị trí cao.
1.2. Vai trò của đồ án trong đào tạo kỹ sư cơ khí

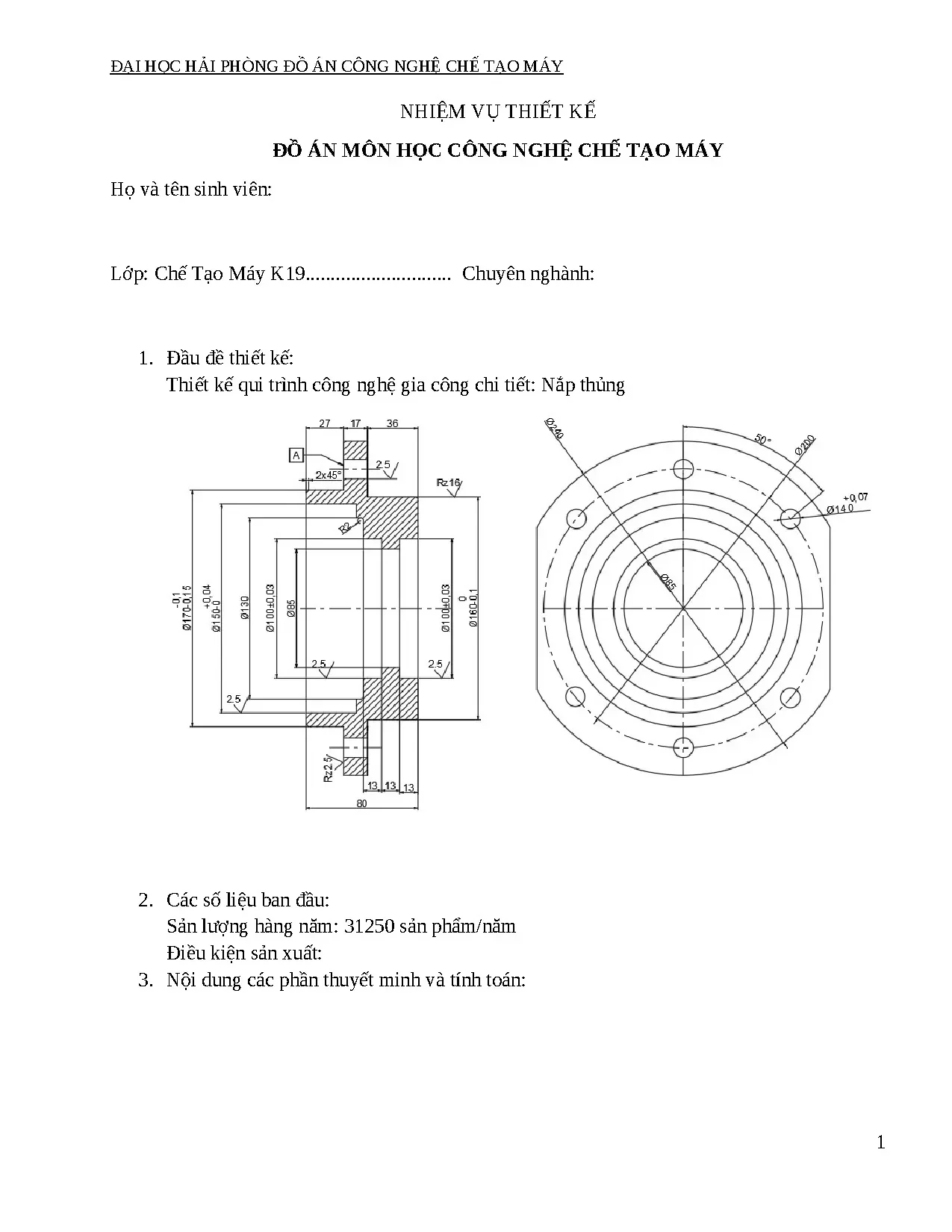

Đồ án công nghệ chế tạo máy giúp sinh viên vận dụng kiến thức lý thuyết vào thiết kế thực tế. Sinh viên phân tích chi tiết nắp thủng từ bản vẽ kỹ thuật ban đầu. Sau đó, sinh viên xây dựng quy trình công nghệ gia công hoàn chỉnh. Quy trình bao gồm chọn phôi, thiết kế nguyên công, tính lượng dư và chế độ cắt. Sản lượng 31250 sản phẩm mỗi năm đòi hỏi quy trình sản xuất hàng loạt vừa. Sinh viên phải cân đối giữa độ chính xác và chi phí sản xuất. Đồ án rèn luyện kỹ năng tra cứu sổ tay công nghệ, tính toán thông số máy và lựa chọn thiết bị gia công phù hợp với điều kiện sản xuất thực tế.
II. Phân tích tính công nghệ trong kết cấu nắp thủng
Nắp thủng có kết cấu dạng bạc với một bề mặt lỗ làm việc chính. Mặt ngoài nắp thủng lắp ghép với thân hộp số. Sáu lỗ xung quanh vai nắp thủng dùng để bắt bulong cố định vào thân hộp. Kết cấu này đòi hỏi độ chính xác cao ở các bề mặt lắp ghép. Độ không vuông góc giữa mặt đầu và tâm lỗ không vượt quá 0.02mm. Độ đồng tâm giữa các bậc trục giữ ở mức 0.05mm. Độ đảo giữa mặt A và các mặt còn lại không quá 0.025mm. Các lỗ chính và mặt ngoài đạt cấp chính xác 6 đến 8. Kích thước bao ngoài lấy theo cấp chính xác của phôi đúc. Việc lựa chọn vật liệu cũng ảnh hưởng trực tiếp đến tính công nghệ. Vật liệu kim loại được ưu tiên hơn vật liệu phi kim do độ ổn định cao. Trong nhóm kim loại, thép và gang là hai lựa chọn chính. Gang xám có độ bền nén cao, dễ chế tạo và gia công. Thép hợp kim có khả năng chống mài mòn tốt nhưng khó gia công hơn. Việc phân tích kỹ kết cấu giúp xác định phương án gia công tối ưu cho từng bề mặt.
2.1. Yêu cầu kỹ thuật đối với các bề mặt gia công
Chi tiết dạng bạc như nắp thủng có các yêu cầu kỹ thuật nghiêm ngặt. Độ không vuông góc giữa mặt đầu và tâm lỗ chính cần đảm bảo dưới 0.02mm. Độ đồng tâm giữa các bậc trục không vượt quá 0.05mm. Độ đảo hướng tâm giữa mặt chuẩn và các mặt còn lại giữ ở mức 0.025mm. Độ trụ của bề mặt ngoài yêu cầu gần như tuyệt đối. Các lỗ chính và mặt ngoài đạt cấp chính xác từ 6 đến 8. Những chỉ tiêu này đảm bảo nắp thủng lắp khít với thân hộp số. Sai lệch vượt ngưỡng cho phép sẽ gây rung động và rò rỉ dầu bôi trơn trong quá trình vận hành máy.
2.2. Lựa chọn vật liệu chế tạo phôi
Vật liệu kim loại được chọn thay cho vật liệu phi kim vì độ ổn định cao hơn. Thép thường có độ bền và độ dẻo thấp so với các loại thép khác. Thép kết cấu có độ cứng cao nhưng khó gia công với vật liệu chịu lực phức tạp. Gang trắng có độ cứng cao và chống mài mòn tốt nhưng khó chế tạo. Gang xám nổi bật với độ bền nén cao và khả năng chống mài mòn ở nhiệt độ cao. Gang xám cũng dễ chế tạo và gia công hơn các loại gang khác. Vì vậy, gang xám thường được chọn làm vật liệu phôi cho nắp thủng trong sản xuất hàng loạt.
III. Phương pháp xây dựng quy trình công nghệ gia công
Quy trình công nghệ gia công nắp thủng bắt đầu từ khâu tạo phôi. Phôi đúc được gia công qua các nguyên công tiện thô và tiện tinh. Bước tiện thô loại bỏ phần lớn lượng dư kim loại trên phôi. Chiều sâu cắt, lượng tiến dao và tốc độ cắt được tra từ sổ tay gia công cơ. Ví dụ, bước tiện thô mặt ngoài dùng chiều sâu cắt 1mm, lượng tiến dao 0.6mm mỗi vòng. Tốc độ cắt tính toán dựa trên hệ số điều chỉnh k1, k2 và k3. Số vòng quay trục chính được chọn theo máy tiện T620, đạt 450 vòng mỗi phút. Bước tiện tinh sử dụng chiều sâu cắt nhỏ hơn, khoảng 0.25mm, để đạt độ nhẵn bề mặt cao. Ngoài tiện, quy trình còn dùng phay để gia công các bề mặt phẳng và lỗ bulong. Máy phay 6H82 được chọn dựa trên công suất và kích thước bàn máy phù hợp. Lượng dư gia công được tính cho từng bước công nghệ dựa trên chiều cao nhấp nhô và sai lệch không gian. Phương pháp tính lượng dư đảm bảo loại bỏ hoàn toàn khuyết tật bề mặt từ phôi đúc. Kết quả tính toán giúp xác định kích thước trung gian chính xác cho mỗi nguyên công.
3.1. Tính toán chế độ cắt cho nguyên công tiện
Chế độ cắt gồm chiều sâu cắt, lượng tiến dao và tốc độ cắt được tra từ sổ tay gia công cơ. Bước tiện thô dùng chiều sâu cắt 1mm và lượng tiến dao 0.6mm mỗi vòng. Tốc độ cắt cơ bản đạt 130 mét mỗi phút, sau đó điều chỉnh bằng các hệ số k1, k2 và k3. Số vòng quay trục chính tính toán được làm tròn theo máy tiện T620, chọn mức 450 vòng mỗi phút. Lực cắt thực tế được so sánh với công suất động cơ để đảm bảo máy đủ khả năng gia công. Bước tiện tinh áp dụng chiều sâu cắt nhỏ hơn, khoảng 0.25mm, nhằm nâng cao độ nhẵn bề mặt cuối cùng.
3.2. Tính lượng dư gia công cho các nguyên công
Lượng dư gia công được tính dựa trên chiều cao nhấp nhô tế vi và chiều sâu lớp hư hỏng bề mặt còn sót lại. Mỗi bước công nghệ để lại một giá trị sai lệch riêng, cần được bù trừ ở bước tiếp theo. Phôi dập có chiều cao nhấp nhô khoảng 150 micromet. Tiện thô giảm giá trị này xuống còn 50 micromet. Tiện tinh tiếp tục giảm xuống mức 20 micromet. Sai lệch vị trí không gian tổng cộng cũng được tính toán để xác định lượng dư hợp lý. Phương pháp này đảm bảo loại bỏ hoàn toàn khuyết tật từ phôi trước khi đạt kích thước cuối cùng.
IV. Kết luận và ứng dụng thực tiễn của quy trình gia công
Quy trình công nghệ gia công nắp thủng kết hợp nhiều nguyên công tiện và phay. Mỗi nguyên công được tính toán chế độ cắt dựa trên sổ tay gia công cơ khí. Việc lựa chọn vật liệu gang xám giúp cân bằng giữa độ bền và khả năng gia công. Các yêu cầu kỹ thuật nghiêm ngặt về độ đồng tâm và độ vuông góc đảm bảo chất lượng lắp ghép. Quy trình phù hợp với sản lượng 31250 sản phẩm mỗi năm, đáp ứng nhu cầu sản xuất hàng loạt vừa. Kết quả đồ án là tài liệu tham khảo hữu ích cho sinh viên ngành cơ khí. Nó minh họa cách áp dụng lý thuyết công nghệ chế tạo máy vào một chi tiết cụ thể. Ứng dụng thực tiễn của nắp thủng trải rộng trong các hộp giảm tốc công nghiệp. Chi tiết này góp phần bảo vệ ổ trục khỏi bụi bẩn và thất thoát dầu bôi trơn. Quy trình gia công được xây dựng trong đồ án có thể áp dụng cho các chi tiết dạng bạc tương tự. Việc nắm vững phương pháp tính lượng dư và chế độ cắt giúp kỹ sư tối ưu chi phí sản xuất. Đồ án cũng rèn luyện kỹ năng tra cứu và vận dụng dữ liệu kỹ thuật vào thực tế.
4.1. Ý nghĩa của quy trình công nghệ đối với sản xuất hàng loạt
Quy trình công nghệ gia công nắp thủng được thiết kế để phục vụ sản xuất hàng loạt vừa với sản lượng 31250 sản phẩm mỗi năm. Việc chuẩn hóa từng nguyên công giúp rút ngắn thời gian gia công và giảm chi phí nhân công. Chế độ cắt được tính toán chính xác giúp máy móc hoạt động ổn định và bền lâu. Vật liệu gang xám phù hợp với đặc tính chịu nén và khả năng chống mài mòn của nắp thủng. Quy trình còn đảm bảo tính lặp lại cao giữa các sản phẩm, giảm thiểu sai số trong quá trình lắp ráp hàng loạt.
4.2. Khả năng ứng dụng trong ngành cơ khí chế tạo
Nắp thủng được ứng dụng rộng rãi trong các hộp giảm tốc và hệ thống truyền động cơ khí. Chi tiết này bảo vệ ổ trục khỏi bụi bẩn và ngăn dầu bôi trơn rò rỉ ra ngoài. Quy trình công nghệ trong đồ án có thể áp dụng cho nhiều chi tiết dạng bạc tương tự trong công nghiệp. Kỹ sư cơ khí có thể tham khảo phương pháp tính chế độ cắt và lượng dư gia công để thiết kế quy trình cho chi tiết khác. Đồ án góp phần xây dựng nền tảng kiến thức thực hành vững chắc cho sinh viên ngành chế tạo máy.
