Nâng cao hiệu quả kiểm soát chất lượng tại phân xưởng sản xuất linh kiện của công ty hữu hạn cơ khí động lực toàn cầu gpmi

Kiểm soát chất lượng là một yếu tố quan trọng trong sản xuất, đặc biệt tại Công ty… 163 trang · Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh · 2023.

• Tác giả: Nguyễn Lê Hòa
• Người hướng dẫn: PGS.TS Lê Minh Tài
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Công Nghiệp
• Đề tài: Nâng Cao Hiệu Quả Kiểm Soát Chất Lượng Tại Phân Xưởng Sản Xuất Linh Kiện Của Công Ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu (GPMI)
• Loại tài liệu: Đồ Án Tốt Nghiệp
• Năm xuất bản: 2023
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM KẾT
• LỜI CẢM ƠN
• TÓM TẮT ĐỒ ÁN
• MỤC LỤC
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH ẢNH
• DANH MỤC TỪ VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Mục tiêu và phương pháp nghiên cứu
• 1.1.1. Mục tiêu nghiên cứu
• 1.1.2. Phương pháp nghiên cứu
• 1.2. Các công trình nghiên cứu liên quan
• 1.3. Đối tượng nghiên cứu
• 1.4. Nội dung nghiên cứu
• 1.5. Kế hoạch thực hiện
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Các khái niệm liên quan về chất lượng
• 2.1.1. Chất lượng là gì?
• 2.1.2. Kiểm soát chất lượng là gì?
• 2.1.3. Lịch sử của quản lý chất lượng
• 2.2. Các công cụ quản lý chất lượng
• 2.2.1. 7 công cụ quản lý chất lượng
• 2.2.1.1. Biểu đồ kiểm soát
• 2.2.1.2. Biểu đồ nhân quả
• 2.2.1.3. Biểu đồ phân bố
• 2.2.1.4. Phiếu kiểm tra
• 2.2.2. Phương pháp 5 Whys
• 2.3. Khái quát về phân tích dữ liệu
• 2.3.1. Phương pháp thu thập dữ liệu
• 2.3.2. Phương pháp phân tích dữ liệu
• 2.3.3. Phân tích kết quả từ dữ liệu thu được
• 2.4. Phân tích hệ thống đo lường (MSA)
• 2.4.1. Mục đích của MSA
• 2.4.2. Các yếu tố ảnh hưởng đến hệ thống đo lường
• 2.4.2.1. 5 yếu tố gây ra lỗi đo lường (4M1E)
• 2.4.3. Các chỉ số khả năng (Cg và Cgk)
• 2.4.4. Đánh giá độ tin cậy của hệ thống đo lường (Gage R&R)
• 2.5. Phương pháp phân tích hệ thống đo lường
• 2.5.1. Phân tích phương sai ANOVA
• 2.5.2. Phân tích độ tin cậy
• 2.5.3. Phân tích hồi quy
• 2.5.4. Phân tích sai số
• 2.6. Phần mềm hỗ trợ Minitab
• 2.6.1. Tổng quan về Minitab
• 2.6.2. Chức năng của Minitab
• 2.7. Quy trình lấy mẫu theo chuẩn AQL
• 2.7.1. Tổng quan về AQL
• 2.7.2. Phương pháp lấy mẫu
• 2.7.2.1. Lấy mẫu kép
• 2.7.2.2. Lấy mẫu tuần tự
• 2.7.3. Trình tự lấy mẫu
• 2.7.3.1. Chọn mẫu đánh giá
• 2.7.3.2. Xác định đối tượng
• 2.7.3.3. Xây dựng biểu mẫu
• 2.7.3.4. Quy định, cách thức lấy mẫu
• 2.8. Phân tích đánh giá nâng cao hệ thống đo lường
• 2.8.1. Khái niệm phân tích năng lực công đoạn
• 2.8.2. Tiêu chuẩn phán đoán năng lực công đoạn
• 3. CHƯƠNG 3: NGHIÊN CỨU QUY TRÌNH LẤY MẪU, KHẢO SÁT ĐÁNH GIÁ NÂNG CAO HỆ THỐNG ĐO LƯỜNG TẠI CÔNG TY HỮU HẠN CƠ KHÍ ĐỘNG LỰC TOÀN CẦU
• 3.1. Tổng quan về công ty
• 3.1.1. Giới thiệu chung
• 3.1.2. Lịch sử hình thành và phát triển
• 3.1.3. Sản phẩm và dịch vụ
• 3.1.4. Quy trình sản xuất
• 3.1.5. Bộ phận chất lượng
• 3.1.6. Các bộ phận khác có liên quan
• 3.2. Xây dựng, tổ chức nâng cao hệ thống đo lường tại công ty
• 3.2.1. Phân tích hiện trạng về chất lượng sản phẩm tại phân xưởng CNC
• 3.2.2. Xác định công đoạn và kích thước cần kiểm tra
• 3.2.3. Xác định công cụ kiểm tra những kích thước cần đánh giá
• 3.2.4. Quy trình chọn mẫu
• 3.2.5. Xác định số lượng linh kiện và người kiểm tra, đánh giá
• 3.3. Panme đo trong điện tử
• 3.3.1. Chọn thiết bị đo dùng để kiểm tra
• 3.3.2. Xác định kích thước cần kiểm tra
• 3.3.3. Kết quả thu được qua các lần đo
• 3.3.4. Phân tích dữ liệu thu được bằng phần mềm Minitab
• 3.3.5. Diễn giải kết quả và đưa ra nhận xét
• 3.3.6. Thành lập tổ phân tích nguyên nhân
• 3.3.7. Đề xuất giải pháp
• 3.3.8. Xây dựng bộ kế hoạch đánh giá lại
• 3.3.9. Kết quả thu được qua các lần đo sau cải tiến
• 3.3.10. Phân tích dữ liệu thu được bằng phần mềm Minitab
• 3.3.11. Diễn giải kết quả và đưa ra nhận xét
• 3.3.12. Kết luận sau cải tiến
• 3.4. Thước đo chiều cao
• 3.4.1. Chọn thiết bị đo dùng để kiểm tra
• 3.4.2. Xác định kích thước cần kiểm tra
• 3.4.3. Kết quả thu được qua các lần đo
• 3.4.4. Phân tích dữ liệu thu được bằng phần mềm Minitab
• 3.4.5. Diễn giải kết quả và đưa ra nhận xét
• 3.4.6. Thành lập tổ phân tích nguyên nhân
• 3.4.7. Đề xuất giải pháp
• 3.4.8. Xây dựng bộ kế hoạch đánh giá lại
• 3.4.9. Kết quả thu được qua các lần đo sau cải tiến
• 3.4.10. Phân tích dữ liệu thu được bằng phần mềm Minitab
• 3.4.11. Diễn giải kết quả và đưa ra nhận xét
• 3.4.12. Kết luận sau cải tiến
• 4. CHƯƠNG 4: NGHIÊN CỨU, PHÂN TÍCH NÂNG CAO HỆ THỐNG ĐÁNH GIÁ NĂNG LỰC NGƯỜI QC TẠI CÔNG TY HỮU HẠN CƠ KHÍ ĐỘNG LỰC TOÀN CẦU
• 4.1. Phân tích đánh giá năng lực người QC thông qua kiểm tra định tính
• 4.1.1. Xây dựng kế hoạch đánh giá ban đầu
• 4.1.2. Xây dựng bộ mẫu chuẩn
• 4.1.3. Xác định đối tượng đánh giá
• 4.2. Tiến hành đánh giá lần thứ I
• 4.2.1. Tiến hành thử nghiệm đánh giá và thu thập dữ liệu
• 4.2.2. Phân tích dữ liệu thu thập được qua phần mềm Minitab
• 4.2.3. Phân tích kết quả và đưa ra nhận xét
• 4.3. Tìm hiểu nguyên nhân và đưa ra các giải pháp
• 4.3.1. Phân tích nguyên nhân
• 4.3.2. Đề xuất giải pháp
• 4.3.3. Xây dựng bộ kế hoạch đánh giá lại
• 4.3.4. Xây dựng bộ mẫu chuẩn mới
• 4.4. Tiến hành đánh giá lần II
• 4.4.1. Tiến hành thử nghiệm đánh giá và thu thập dữ liệu
• 4.4.2. Phân tích dữ liệu thu thập được qua phần mềm Minitab
• 4.4.3. Phân tích kết quả và đưa ra nhận xét sau khi tiến hành cải tiến
• 4.5. Phân tích đánh giá năng lực người QC thông qua kiểm tra định lượng
• 4.5.1. Xây dựng kế hoạch đánh giá ban đầu
• 4.5.2. Xây dựng bộ mẫu chuẩn
• 4.5.3. Xác định đối tượng đánh giá
• 4.5.4. Lựa chọn thiết bị đo
• 4.6. Tiến hành đánh giá lần I
• 4.6.1. Tiến hành thử nghiệm đánh giá và thu thập dữ liệu
• 4.6.2. Phân tích dữ liệu thu thập được qua phần mềm Minitab
• 4.6.3. Phân tích kết quả và đưa ra nhận xét
• 4.7. Tìm hiểu nguyên nhân và đưa ra các giải pháp
• 4.7.1. Phân tích nguyên nhân
• 4.7.2. Đề xuất giải pháp
• 4.7.3. Xây dựng bộ kế hoạch đánh giá lại
• 4.7.4. Xây dựng bộ mẫu chuẩn mới
• 4.8. Tiến hành đánh giá lần II
• 4.8.1. Tiến hành thử nghiệm đánh giá và thu thập dữ liệu
• 4.8.2. Phân tích dữ liệu thu thập được qua phần mềm Minitab
• 4.8.3. Phân tích kết quả và đưa ra nhận xét sau khi tiến hành cải tiến
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 1. Kết quả đạt được
• 2. Hướng phát triển
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về nâng cao hiệu quả kiểm soát chất lượng tại GPMI

Kiểm soát chất lượng là một yếu tố quan trọng trong sản xuất, đặc biệt tại Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu (GPMI). Việc nâng cao hiệu quả kiểm soát chất lượng không chỉ giúp giảm thiểu lỗi sản phẩm mà còn tăng cường sự hài lòng của khách hàng. Để đạt được điều này, cần có một cái nhìn tổng quan về quy trình kiểm soát chất lượng hiện tại và những thách thức mà công ty đang đối mặt.

1.1. Định nghĩa và tầm quan trọng của kiểm soát chất lượng

Kiểm soát chất lượng là quá trình đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn chất lượng đã đề ra. Tại GPMI, việc này không chỉ giúp duy trì uy tín mà còn tối ưu hóa quy trình sản xuất.

1.2. Lịch sử phát triển của GPMI trong lĩnh vực kiểm soát chất lượng

GPMI đã trải qua nhiều giai đoạn phát triển trong việc áp dụng các tiêu chuẩn chất lượng. Sự chuyển mình này đã giúp công ty nâng cao năng lực cạnh tranh trên thị trường.

II. Những thách thức trong kiểm soát chất lượng tại GPMI

Mặc dù GPMI đã có những bước tiến trong việc kiểm soát chất lượng, nhưng vẫn còn nhiều thách thức cần phải vượt qua. Những vấn đề này có thể ảnh hưởng đến hiệu quả sản xuất và chất lượng sản phẩm.

2.1. Tỷ lệ sản phẩm lỗi và nguyên nhân

Tỷ lệ sản phẩm lỗi tại GPMI vẫn còn cao, chủ yếu do quy trình kiểm soát chưa được tối ưu hóa. Việc phân tích nguyên nhân gốc rễ là cần thiết để cải thiện tình hình.

2.2. Thiếu hụt năng lực nhân viên kiểm soát chất lượng

Năng lực của nhân viên kiểm soát chất lượng tại GPMI chưa đáp ứng được yêu cầu. Đào tạo và phát triển kỹ năng cho nhân viên là một trong những giải pháp quan trọng.

III. Phương pháp cải tiến quy trình kiểm soát chất lượng tại GPMI

Để nâng cao hiệu quả kiểm soát chất lượng, GPMI cần áp dụng các phương pháp cải tiến quy trình. Những phương pháp này sẽ giúp tối ưu hóa quy trình sản xuất và giảm thiểu lỗi sản phẩm.

3.1. Áp dụng công nghệ mới trong kiểm soát chất lượng

Việc sử dụng phần mềm phân tích dữ liệu như Minitab sẽ giúp GPMI theo dõi và phân tích chất lượng sản phẩm một cách hiệu quả hơn.

3.2. Đào tạo nhân viên kiểm soát chất lượng

Đào tạo nhân viên về các tiêu chuẩn chất lượng và quy trình kiểm soát sẽ giúp nâng cao năng lực và hiệu quả làm việc của họ.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu tại GPMI

Các giải pháp đã được áp dụng tại GPMI đã mang lại những kết quả tích cực. Việc cải tiến quy trình kiểm soát chất lượng đã giúp giảm tỷ lệ sản phẩm lỗi và nâng cao sự hài lòng của khách hàng.

4.1. Kết quả đạt được sau cải tiến

Sau khi áp dụng các giải pháp cải tiến, tỷ lệ sản phẩm lỗi đã giảm đáng kể, cho thấy hiệu quả của quy trình kiểm soát chất lượng.

4.2. Phản hồi từ khách hàng về chất lượng sản phẩm

Khách hàng đã có những phản hồi tích cực về chất lượng sản phẩm, điều này chứng tỏ rằng GPMI đang đi đúng hướng trong việc nâng cao chất lượng.

V. Kết luận và hướng phát triển tương lai cho GPMI

Nâng cao hiệu quả kiểm soát chất lượng tại GPMI là một quá trình liên tục. Công ty cần tiếp tục cải tiến và áp dụng các phương pháp mới để duy trì và nâng cao chất lượng sản phẩm.

5.1. Tầm nhìn tương lai cho kiểm soát chất lượng tại GPMI

GPMI hướng tới việc trở thành một trong những công ty hàng đầu trong lĩnh vực kiểm soát chất lượng tại Việt Nam.

5.2. Các bước tiếp theo trong cải tiến quy trình

Công ty sẽ tiếp tục nghiên cứu và áp dụng các công nghệ mới, đồng thời tăng cường đào tạo nhân viên để nâng cao năng lực kiểm soát chất lượng.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong xu thế công nghiệp hóa và hiện đại hóa, ngành công nghiệp cơ khí chế tạo và cơ khí động lực tại Việt Nam liên tục tiếp nhận các dòng vốn đầu tư trực tiếp nước ngoài, đòi hỏi các doanh nghiệp phải nâng cao chất lượng sản phẩm để đáp ứng tiêu chuẩn khắt khe từ đối tác quốc tế. Để tối ưu hóa chi phí sản xuất và nâng cao năng lực cạnh tranh, việc kiểm soát và duy trì tính ổn định của hệ thống đo lường cũng như năng lực kiểm tra chất lượng tại xưởng sản xuất là yếu tố sống còn.

Qua quá trình thực tập và tiếp cận hiện trường sản xuất trong thời gian 6 tháng tại Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu (GPMI - Global Powersports Manufacturing Inc), nhóm tác giả ghi nhận tình trạng hệ thống đo lường tại phân xưởng sản xuất linh kiện (phân xưởng CNC) thiếu tính ổn định, xuất hiện các sai lệch đo lường và phát sinh khiếu nại từ phía khách hàng về chất lượng chi tiết sau gia công. Trước tình trạng đó, đồ án được thực hiện nhằm giải quyết hai mục tiêu và nhiệm vụ nghiên cứu trọng tâm:

1. Nhiệm vụ 1: Nghiên cứu, đánh giá hiện trạng và nâng cao hiệu quả hoạt động của hệ thống thiết bị đo lường trực tiếp tại phân xưởng sản xuất linh kiện của công ty GPMI.
2. Nhiệm vụ 2: Đánh giá, phân tích và nâng cao năng lực của đội ngũ nhân viên kiểm soát chất lượng (QC) tại phân xưởng thông qua cả hai phương thức kiểm tra định tính (ngoại quan bề mặt) và kiểm tra định lượng (đo kích thước hình học).

Đối tượng nghiên cứu của đề tài bao gồm quy trình kiểm soát chất lượng, các trang thiết bị đo lường chuyên dụng tại xưởng cơ khí (panme đo trong điện tử, cần lắc, thước đo chiều cao, thước kẹp) và năng lực thao tác của nhân viên kiểm tra chất lượng (QC). Phạm vi không gian nghiên cứu được giới hạn tại phân xưởng gia công linh kiện cơ khí CNC của Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu. Phạm vi thời gian thực hiện nghiên cứu diễn ra trong Học kỳ II năm học 2022–2023, trải qua 15 tuần làm việc theo kế hoạch đồ án tốt nghiệp ngành Kỹ thuật Công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Nghiên cứu vận dụng hệ thống lý thuyết quản trị chất lượng toàn diện (TQM), mô hình nhận diện sai số 4M1E (Con người - Man, Thiết bị - Machine, Vật liệu - Material, Phương pháp - Method, Môi trường - Environment) và 7 công cụ kiểm soát chất lượng truyền thống (bao gồm Biểu đồ kiểm soát, Biểu đồ nhân quả/Ishikawa, Biểu đồ Pareto, Biểu đồ phân bố/Histogram, Biểu đồ phân tán, Lưu đồ và Phiếu kiểm tra). Kỹ thuật phân tích nguyên nhân gốc rễ 5 Whys được sử dụng kết hợp để xác định cội nguồn sai sót kỹ thuật.

Trọng tâm lý thuyết của đề tài là phương pháp Phân tích hệ thống đo lường (Measurement System Analysis - MSA). Nhóm tác giả áp dụng các khái niệm và công thức tính toán độ lặp lại (Repeatability), độ tái lập (Reproducibility), độ lệch (Bias) và các chỉ số năng lực đo lường:

• Chỉ số khả năng của thiết bị: $Cg = \frac{USL - LSL}{6\sigma}$
• Chỉ số khả năng hiệu chỉnh theo giá trị trung bình: $Cgk = \min\left(\frac{USL - \bar{X}}{3\sigma}, \frac{\bar{X} - LSL}{3\sigma}\right)$
• Phân tích độ lặp lại và độ tái lập của hệ thống đo (Gage R&R) dựa trên mô hình phân tích phương sai hai nhân tố có tương tác (Two-way ANOVA Crossed).
• Tiêu chuẩn lấy mẫu nghiệm thu AQL (Acceptable Quality Level) theo các cấp độ kiểm tra nhằm thiết lập quy trình lấy mẫu đại diện cho các lô linh kiện cơ khí chính xác (áp dụng mức AQL 1.0%–1.5%).

Phương pháp nghiên cứu thực nghiệm được triển khai thông qua việc thu thập dữ liệu đo lường trực tiếp tại hiện trường phân xưởng. Cụ thể, nhóm thực hiện 32 lần đo thực nghiệm lặp lại trên từng loại dụng cụ để khảo sát độ ổn định; xây dựng các bộ mẫu chuẩn để kiểm tra lặp lại 3 lần trên từng kiểm tra viên QC đối với kiểm tra định tính; và thiết kế ma trận thử nghiệm biến thiên giữa người đo và chi tiết gia công đối với kiểm tra định lượng. Toàn bộ dữ liệu thực nghiệm được xử lý, mô phỏng và kiểm định thống kê trên phần mềm chuyên dụng Minitab (chức năng Attribute Gage Study, Gage R&R Study Crossed ANOVA, Run Chart, Xbar-R Chart) kết hợp phần mềm Microsoft Excel.

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 trình bày bối cảnh công nghiệp hóa, sự phát triển của các doanh nghiệp cơ khí động lực tại Việt Nam và nhu cầu cấp thiết về việc tối ưu hóa quy trình kiểm soát chất lượng tại hiện trường. Tác giả tổng hợp 10 công trình nghiên cứu khoa học liên quan trong và ngoài nước về quản trị chất lượng toàn diện (TQM), phương thức sản xuất tinh gọn (Lean Manufacturing), phương pháp đúng thời điểm (JIT) và mối tương quan giữa quản lý chất lượng với hiệu quả doanh nghiệp (tiêu biểu như các nghiên cứu của Phan et al., 2019; Beh et al., 2013; Hong, 2015; Zehir et al., 2012; Zhou & Li, 2020; Phạm Thị Mỹ Dung, 2020; Nguyễn Thị Đức Nguyên & Nguyễn Quốc Chính, 2017; Sornsaruht & Pimdee, 2020; Hung & Huang, 2018). Từ các nghiên cứu này, tác giả xác định đối tượng, mục tiêu, phương pháp nghiên cứu và xây dựng biểu đồ tiến độ thực hiện đồ án chi tiết trong thời gian 15 tuần.

Chương 2: Cơ sở lý thuyết

Chương 2 hệ thống hóa cơ sở lý luận về chất lượng, lịch sử phát triển của quản lý chất lượng từ thế kỷ 13 đến nay, cùng cấu trúc của 7 công cụ quản lý chất lượng và phương pháp phân tích 5 Whys. Trọng tâm của chương là khung lý thuyết phân tích hệ thống đo lường (MSA), phân tích các nguồn biến thiên theo 4M1E, công thức xác định các chỉ số năng lực $Cg$ và $Cgk$, phương pháp đánh giá độ tin cậy Gage R&R, phương pháp phân tích phương sai ANOVA và kỹ thuật phân tích sai số hồi quy. Bên cạnh đó, chương cung cấp kiến thức nền tảng về phần mềm phân tích thống kê Minitab, các nguyên lý lấy mẫu kiểm tra theo tiêu chuẩn AQL (lấy mẫu đơn, lấy mẫu kép, lấy mẫu tuần tự) và tiêu chuẩn đánh giá chỉ số năng lực quy trình $Cpk$.

Chương 3: Nghiên cứu quy trình lấy mẫu, khảo sát đánh giá nâng cao hệ thống đo lường tại Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu

Chương 3 tập trung khảo sát thực trạng dây chuyền sản xuất và cơ cấu tổ chức bộ phận chất lượng (QA/QC) tại công ty GPMI, phân tích các dữ liệu khiếu nại chất lượng từ khách hàng liên quan đến linh kiện gia công tại phân xưởng CNC. Tác giả tiến hành tính toán cỡ mẫu cần đánh giá dựa trên sản lượng ca làm việc, sau đó thực hiện khảo sát thực nghiệm trên 3 nhóm thiết bị đo chuyên dụng:

• Panme đo trong điện tử (kiểm soát kích thước đường kính trong): Thực hiện 32 lần đo ban đầu, nhập dữ liệu vào Minitab vẽ biểu đồ Run Chart, phát hiện hệ thống đo lường không đạt yêu cầu chấp nhận; thành lập tổ phân tích nguyên nhân, dùng biểu đồ xương cá và kỹ thuật 5 Whys để xác định lỗi do thao tác gá đặt và điều kiện môi trường; đề xuất biện pháp khắc phục, xây dựng kế hoạch đánh giá lại và tiến hành 32 lần đo sau cải tiến để chứng minh hệ thống đạt chuẩn.
• Dụng cụ cần lắc (kiểm tra kích thước biên dạng đặc thù): Thực hiện chuỗi 32 lần đo, phân tích biểu đồ Run Chart trên Minitab, xác định tình trạng dao động vượt giới hạn; truy tìm nguyên nhân gốc rễ qua 5 Whys, cải tiến cơ cấu tỳ đè và chuẩn hóa quy trình thao tác, sau đó đo lường lặp lại để xác nhận trạng thái ổn định.
• Thước đo chiều cao (kiểm soát kích thước chiều cao linh kiện): Tiến hành 32 lượt đo kiểm, phân tích các điểm dị biệt trên Minitab Run Chart; tổ chức nhóm phân tích nguyên nhân theo 4M1E, tiến hành hiệu chỉnh thiết bị, đào tạo tư thế đo chuẩn và đo lường tái đánh giá với kết quả cải thiện rõ rệt.

Chương 4: Nghiên cứu, phân tích nâng cao hệ thống đánh giá năng lực người QC tại Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu

Chương 4 giải quyết bài toán nâng cao năng lực của nhân viên kiểm tra chất lượng (QC) qua hai giai đoạn thử nghiệm:

• Đánh giá năng lực QC qua kiểm tra định tính: Nhóm nghiên cứu tiến hành kiểm tra ngoại quan biên dạng (Profile) hai mặt bên của chi tiết gia công CNC; lập biểu đồ Pareto để nhận diện các dạng lỗi ngoại quan chiếm tỷ lệ cao nhất. Tác giả thiết lập bộ mẫu chuẩn gồm các sản phẩm đạt và lỗi, tổ chức thử nghiệm đánh giá lần 1 đối với các nhân viên QC (mỗi nhân viên thực hiện đánh giá lặp lại 3 lần). Dữ liệu nhập vào Minitab chạy công cụ Attribute Gage Study cho thấy nhiều quyết định đánh giá không nhất quán (ví dụ: trường hợp nhân viên kiểm hàng Nguyễn Đăng Quân có 5 lần phán đoán không nhất quán giữa các lượt đo và sai lệch so với mẫu chuẩn). Nhóm tiến hành phân tích nguyên nhân qua biểu đồ xương cá và 5 Whys, ban hành bảng tiêu chuẩn nhận diện lỗi trực quan, xây dựng lại bộ mẫu chuẩn mới và tổ chức đánh giá lần 2; kết quả cho thấy mức độ đồng nhất nội tại của từng người đo và giữa các người đo với mẫu chuẩn được nâng lên rõ rệt.
• Đánh giá năng lực QC qua kiểm tra định lượng: Sử dụng thước kẹp cơ 200 mm tiến hành đo kích thước hình học trên bộ mẫu 20 linh kiện bởi 3 nhân viên kiểm tra với nhiều lần đo lặp lại. Kết quả phân tích ANOVA Gage R&R Crossed trên Minitab lần 1 chỉ ra tỷ lệ biến thiên hệ thống đo lường (%Study Variation và %Tolerance) vượt quá giới hạn chấp nhận do ảnh hưởng của kỹ năng đọc vạch chia cơ khí và lực kẹp không đồng đều. Nhóm áp dụng 5 Whys đề xuất giải pháp: thay thế toàn bộ bằng thước kẹp điện tử 200 mm có độ chính xác cao hơn, hiệu chuẩn thiết bị định kỳ và chuẩn hóa phương pháp đo. Thử nghiệm đánh giá lần 2 được tiến hành trên bộ mẫu chuẩn mới gồm 15 linh kiện; kết quả phân tích số liệu ANOVA và các biểu đồ thành phần biến thiên (Components of Variation, R Chart, Xbar Chart, Part * Operator) xác nhận tỷ lệ sai số hệ thống đo lường đã giảm xuống mức cho phép, hệ thống đo định lượng đạt chuẩn chấp nhận.

Kết quả và đóng góp

Nghiên cứu mang lại những kết quả đo lường và cải tiến cụ thể tại hiện trường phân xưởng sản xuất linh kiện GPMI, được tổng hợp qua bảng so sánh trước và sau cải tiến:

Nội dung đánh giá	Trạng thái trước cải tiến	Trạng thái sau cải tiến	Biện pháp kỹ thuật áp dụng
Panme đo trong điện tử (Chương 3)	Biểu đồ Run Chart dao động không ổn định; hệ thống đo không được chấp nhận qua 32 lần đo ban đầu.	Các điểm đo nằm trong giới hạn kiểm soát trên Run Chart; chỉ số đo lường đạt chuẩn chấp nhận qua 32 lần đo lại.	Hiệu chỉnh chuẩn thiết bị, chuẩn hóa tư thế cầm và góc tiếp xúc đầu đo theo nguyên tắc 4M1E.
Dụng cụ Cần lắc (Chương 3)	Tồn tại sai số lớn do lực tỳ đè biến thiên; kết quả phân tích Minitab không đạt yêu cầu.	Hệ thống đo lường ổn định, triệt tiêu các điểm bất thường trên đồ thị phân tích Minitab.	Chuẩn hóa quy trình thao tác gá đặt chi tiết, cố định lực kẹp khi đo.
Thước đo chiều cao (Chương 3)	Biến động đo vượt ngưỡng cho phép trong 32 lần đo thử nghiệm đợt 1.	Kết quả 32 lần đo đợt 2 ổn định, phân bố đều quanh giá trị danh nghĩa.	Vệ sinh bàn rà chuẩn, hiệu chỉnh điểm 0 (zero setting), thống nhất vị trí đặt đầu dò.
Năng lực QC định tính (Chương 4)	Tỷ lệ nhất quán giữa các lần đo của kiểm tra viên thấp; phát sinh sai lệch giữa các QC và so với mẫu chuẩn.	Tỷ lệ phần trăm sự nhất quán giữa các lần đo của từng QC và giữa các QC so với mẫu chuẩn tăng cao.	Xây dựng bảng ranh giới lỗi ngoại quan trực quan; huấn luyện nhận diện lỗi Profile 2 mặt bằng bộ mẫu chuẩn mới.
Năng lực QC định lượng (Chương 4)	Thước kẹp cơ 200 mm cho chỉ số Gage R&R (%Contribution, %Study Var) vượt ngưỡng chấp nhận theo bảng ANOVA.	Đánh giá lại với bộ mẫu 15 linh kiện; các chỉ số biến thiên hệ thống đo lường đều ở mức ổn định và được chấp nhận.	Chuyển đổi sử dụng thước kẹp điện tử 200 mm; chuẩn hóa quy trình thao tác chuẩn (SOP) cho nhân viên QC.

Các giải pháp và kiến nghị chính do nhóm tác giả đề xuất gồm:

• Ban hành và áp dụng nghiêm ngặt quy trình thao tác chuẩn (SOP) cho từng vị trí kiểm tra chất lượng tại phân xưởng CNC.
• Thay thế triệt để các thiết bị đọc vạch chia cơ khí bằng thiết bị đo hiển thị số điện tử (thước kẹp điện tử 200 mm) để loại bỏ sai số do thị giác người kiểm hàng.
• Thiết lập hệ thống bảng mẫu chuẩn ngoại quan tại hiện trường cho các dạng lỗi Profile mặt bên.
• Duy trì định kỳ hoạt động đánh giá MSA và kiểm tra năng lực nhân viên QC hàng quý.

Đóng góp của đồ án thể hiện ở việc chuyển giao và ứng dụng trực tiếp các phương pháp phân tích thống kê nâng cao (MSA, Gage R&R Crossed, ANOVA, Attribute Gage Study) vào một dây chuyền sản xuất cơ khí thực tế tại doanh nghiệp, giải quyết dứt điểm sự thiếu ổn định của hệ thống đo lường và nâng cao độ chính xác của các quyết định kiểm soát chất lượng tại công ty GPMI.

Hạn chế và hướng nghiên cứu tiếp

Khóa luận còn một số hạn chế gắn liền với phạm vi triển khai thực tế:

• Nghiên cứu chỉ tập trung giải quyết các vấn đề chất lượng tại một phân xưởng gia công linh kiện CNC thuộc công ty GPMI, chưa mở rộng sang các phân xưởng dập, hàn hoặc lắp ráp cơ khí động lực khác của toàn bộ công ty VPIC.
• Số lượng dụng cụ đo khảo sát mới dừng lại ở 4 loại thiết bị điển hình (panme đo trong, cần lắc, thước đo cao, thước kẹp) và một số kích thước hình học/lỗi ngoại quan cụ thể của chi tiết.
• Quá trình thu thập dữ liệu còn phụ thuộc vào thao tác thủ công của kiểm tra viên trong khoảng thời gian thực tập 15 tuần.

Hướng phát triển tiếp theo được tác giả xác định trong văn bản:

• Mở rộng phạm vi đánh giá hệ thống đo lường và phân tích năng lực công đoạn ($Cpk$) trên toàn bộ các công đoạn chế tạo khác trong nhà máy.
• Nghiên cứu ứng dụng các thiết bị đo lường tự động hóa không tiếp xúc, máy đo tọa độ ba chiều (CMM) và hệ thống kiểm tra quang học tự động.
• Ứng dụng công nghệ Internet vạn vật (IoT) và trí tuệ nhân tạo (AI) trong việc giám sát, thu thập dữ liệu đo lường theo thời gian thực để giảm thiểu sự can thiệp thủ công của con người.

Giá trị tham khảo

Đồ án là tài liệu tham khảo có giá trị thực tiễn cao đối với sinh viên và học viên chuyên ngành Kỹ thuật Công nghiệp, Kỹ thuật Hệ thống Công nghiệp, Quản lý Công nghiệp và Cơ khí Chế tạo máy đang thực hiện đề tài tốt nghiệp về quản trị chất lượng. Tài liệu cũng đặc biệt hữu ích cho các kỹ sư quản lý chất lượng (QA/QC), trưởng ca sản xuất tại các nhà máy chế tạo cơ khí phụ trợ đang tìm kiếm phương pháp giải quyết tình trạng sai lệch đo lường và bất đồng trong đánh giá ngoại quan.

Phần đáng tham khảo nhất trong công trình là quy trình từng bước ứng dụng phần mềm Minitab để xử lý dữ liệu thực nghiệm kiểm soát chất lượng, bao gồm:

• Quy trình thiết lập bảng tính và thực hiện phân tích định tính bằng công cụ Attribute Gage Study.
• Cách thiết kế ma trận thử nghiệm, nhập thông số và đọc kết quả phân tích phương sai ANOVA trong Gage R&R Study (Crossed).
• Phương pháp phối hợp giữa biểu đồ xương cá và kỹ thuật 5 Whys để truy tìm nguyên nhân sai số thiết bị dựa trên cấu trúc 4M1E tại hiện trường sản xuất.

Câu hỏi thường gặp

1. Đề tài sử dụng phương pháp thống kê nào để tính toán các chỉ số Gage R&R trong kiểm tra định lượng?

Đề tài sử dụng phương pháp phân tích phương sai hai nhân tố có tương tác (Two-way ANOVA Crossed) trên phần mềm Minitab để bóc tách các thành phần biến thiên của hệ thống đo lường, bao gồm biến thiên do độ lặp lại (Repeatability của thiết bị), độ tái lập (Reproducibility của người kiểm tra) và tương tác giữa chi tiết với người đo (Part * Operator).

2. Những thiết bị đo lường cụ thể nào tại phân xưởng CNC được nhóm tác giả khảo sát và nâng cao hiệu quả ở Chương 3?

Ba thiết bị đo lường được tiến hành khảo sát qua 32 lần đo thực nghiệm, phân tích biểu đồ Run Chart và cải tiến là: Panme đo trong điện tử (kiểm tra kích thước đường kính trong), Dụng cụ cần lắc (kiểm tra kích thước biên dạng gá đặt) và Thước đo chiều cao (kiểm tra kích thước chiều cao linh kiện).

3. Giải pháp kỹ thuật then chốt nào đã giúp cải thiện năng lực kiểm tra định lượng của nhân viên QC ở Chương 4?

Nhóm tác giả đã thực hiện chuyển đổi toàn bộ công cụ đo kích thước từ thước kẹp cơ 200 mm sang thước kẹp điện tử 200 mm nhằm triệt tiêu sai số đọc vạch chia bằng mắt thường, đồng thời ban hành quy trình thao tác chuẩn (SOP) để cố định lực kẹp và tư thế đo của nhân viên kiểm tra.

4. Việc đánh giá năng lực kiểm tra định tính của nhân viên QC tập trung vào dạng lỗi nào của sản phẩm?

Đánh giá năng lực định tính tập trung vào việc kiểm tra ngoại quan biên dạng (Profile) hai mặt bên của linh kiện cơ khí sau gia công CNC. Các dạng sai lỗi được phân loại bằng biểu đồ Pareto và kiểm tra viên được đánh giá mức độ nhất quán dựa trên bộ mẫu chuẩn gồm các sản phẩm đạt và phế phẩm.

5. Tiêu chuẩn lấy mẫu nào được nhóm tác giả lựa chọn để kiểm tra lô hàng trong nghiên cứu?

Nhóm tác giả áp dụng quy trình lấy mẫu theo chuẩn AQL (Acceptable Quality Level), trong đó đối với ngành sản xuất linh kiện cơ khí chính xác đòi hỏi chất lượng khắt khe, nhóm xác định áp dụng các mức giới hạn lỗi chấp nhận được từ AQL 1.0% đến AQL 1.5%.

Kết luận

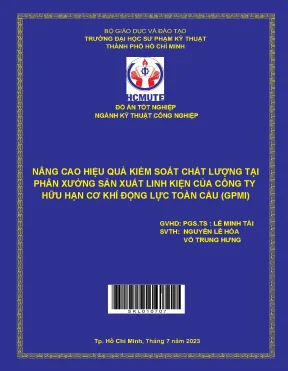

Đồ án tốt nghiệp của sinh viên Nguyễn Lê Hòa và Võ Trung Hưng đã giải quyết bài toán nâng cao hiệu quả kiểm soát chất lượng tại phân xưởng sản xuất linh kiện của Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu (GPMI). Bằng việc vận dụng hệ thống lý thuyết MSA, mô hình phân tích phương sai ANOVA trên phần mềm Minitab và kỹ thuật 5 Whys, nghiên cứu đã khắc phục tình trạng thiếu ổn định của các thiết bị đo (panme, cần lắc, thước đo cao) và chuẩn hóa năng lực kiểm tra định tính lẫn định lượng của đội ngũ QC. Kết quả nghiên cứu không chỉ mang lại giải pháp thực tế giúp giảm thiểu sai lệch chất lượng tại doanh nghiệp mà còn cung cấp một tài liệu tham khảo phương pháp luận hoàn chỉnh cho sinh viên ngành Kỹ thuật Công nghiệp.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan. 3 Chương 2: Cơ sở lý thuyết. Chương 3: Nghiên cứu quy trình lấy mẫu, khảo sát đánh giá nâng cao hệ thống đo lường tại Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu. Chương 4: Nghiên cứu, phân tích nâng cao hệ thống đánh giá năng lực người QC tại Công ty Hữu Hạn Cơ Khí Động Lực Toàn Cầu.

Chương 5: Kết luận và phướng phát triển.6 Kế hoạch thực hiện Tuần Nội dung Kết quả đạt được 1 Nghiên cứu và tìm hiểu về các tài liệu được giao. 60% 2 Tiếp tục nghiên cứu tài liệu và thiết kế đề cương chi tiết. 100% 3 Tìm hiểu về phần mềm Minitab và xây dựng hoàn chỉnh đề 70% cương chi tiết. 4 Tiếp tục nội dung tuần 3 và nghiên cứu về bộ phận chất 80% lượng tại công ty và xây dựng 2 điểm vấn đề chính cần được giải quyết.

5 Thiết kế và xây dựng cho thí nghiệm nâng cao năng lực của 90% người QC qua kiểm tra định tính. 6 Tìm hiểu nguyên nhân, đề xuất các giải pháp. 80% Xây dựng lại thí nghiệm sau cải tiến và đưa ra những kết quả đạt được. 7 Thiết kế và xây dựng cho thí nghiệm nâng cao năng lực của 80% người QC qua kiểm tra định lượng.

8 Tìm hiểu nguyên nhân, đề xuất các giải pháp. 70% Xây dựng lại thí nghiệm sau cải tiến và đưa ra những kết quả đạt được. 9 Hoàn thành điểm vấn đề nâng cao năng lực người QC vào file 80% thuyết minh. 4 10 Trình bày cơ sở lý thuyết, cơ sở dữ liệu về các công cụ hỗ trợ 80% (MSA, Cpk, 7 công cụ kiểm soát chất lượng, Gage R&R, AQL,.

11 Thiết kế và xây dựng cho thí nghiệm nâng cao hệ thống đo 80% lường. 12 Tìm hiểu nguyên nhân, đề xuất các giải pháp. 80% Xây dựng lại thí nghiệm sau cải tiến và đưa ra những kết quả đạt được. 13 Hoàn thiện phần nâng cao hệ thống đo lường và trình bày vào 80% file thuyết minh.

14 Tiếp tục hoàn thiện file thuyết minh. 90% 15 Hoàn thiện file thuyết minh, video, poster.1: Kế hoạch thực hiện đồ án 5 CHƯƠNG 2: CƠ SỞ LÝ THUYẾT 2.1 Các khái niệm liên quan về chất lượng 2.1 Chất lượng là gì? Chất lượng là độ tốt hay độ chính xác của một sản phẩm, dịch vụ hoặc quy trình so với các yêu cầu, tiêu chuẩn hoặc mong đợi của khách hàng hoặc người sử dụng. Chất lượng bao gồm các thuộc tính và đặc tính của sản phẩm, dịch vụ hoặc quy trình, bao gồm cả tính đáng tin cậy, độ tin cậy, sự an toàn, khả năng sử dụng, hiệu quả, tính khả dụng và khả năng tuân thủ các quy định và tiêu chuẩn liên quan. Việc đảm bảo chất lượng sản phẩm hoặc dịch vụ là rất quan trọng đối với các doanh nghiệp để đáp ứng các yêu cầu của khách hàng và cạnh tranh trên thị trường.

Quản lý chất lượng là quá trình quản lý các hoạt động để đảm bảo chất lượng sản phẩm hoặc dịch vụ, từ quá trình thiết kế, sản xuất, kiểm tra chất lượng, đến phân phối và dịch vụ sau bán hàng.2 Kiểm soát chất lượng là gì? Kiểm soát chất lượng là quá trình đảm bảo rằng sản phẩm hoặc dịch vụ đáp ứng các yêu cầu về chất lượng của khách hàng hoặc tiêu chuẩn và quy định liên quan. Quá trình này bao gồm việc giám sát, đánh giá và điều chỉnh các quá trình sản xuất, dịch vụ hoặc quy trình để đảm bảo rằng sản phẩm hoặc dịch vụ đáp ứng các tiêu chuẩn chất lượng được đặt ra. Quá trình kiểm soát chất lượng bao gồm cả việc kiểm tra chất lượng đầu vào, quá trình sản xuất và kiểm tra chất lượng đầu ra để đảm bảo rằng sản phẩm hoặc dịch vụ đáp ứng các yêu cầu chất lượng. Các công cụ kiểm soát chất lượng có thể bao gồm các phương pháp thống kê, kiểm tra mẫu, phân tích, kiểm tra và giám sát các quá trình sản xuất hoặc dịch vụ, đào tạo nhân viên và đánh giá hiệu quả của hệ thống kiểm soát chất lượng.

Một hệ thống kiểm soát chất lượng hiệu quả đóng vai trò quan trọng trong việc đảm bảo rằng sản phẩm hoặc dịch vụ đáp ứng các yêu cầu chất lượng và đáp ứng các yêu cầu của khách hàng. Nó cũng giúp tăng cường uy tín và độ tin cậy của doanh nghiệp và sản phẩm hoặc dịch vụ của nó.3 Lịch sử của quản lý chất lượng Quản lý chất lượng có một lịch sử phát triển dài và liên quan đến nhiều ngành công nghiệp khác nhau. Dưới đây là một số sự kiện quan trọng trong lịch sử của quản lý chất lượng: - Thế kỷ 13 và 14: Thương nhân người Venice phát triển các tiêu chuẩn chất lượng cho các loại thực phẩm và hàng hóa khác. Họ đã thành lập một hội đồng gọi là Consorzio dei Pesareri (Liên minh Cân bằng) để kiểm tra chất lượng các sản phẩm trước khi bán ra thị trường.

6 - Thế kỷ 18: James Watt, một nhà phát minh người Scotland, phát triển máy hơi nước, đánh dấu sự khởi đầu của Cách mạng Công nghiệp. Việc sản xuất hàng loạt tạo ra nhu cầu về quản lý chất lượng để đảm bảo các sản phẩm đáp ứng yêu cầu tiêu chuẩn. - Thế kỷ 19: Walter Shewhart, một nhà thống kê người Mỹ, phát triển các phương pháp thống kê trong kiểm soát chất lượng, bao gồm biểu đồ kiểm soát. Các phương pháp này đã được áp dụng rộng rãi trong các ngành công nghiệp để giám sát chất lượng sản phẩm.

- Thế kỷ 20: Từ những năm 1920, các công ty như Ford, General Electric, và Kodak đã áp dụng các phương pháp kiểm soát chất lượng để tăng cường năng suất và chất lượng sản phẩm. Năm 1947, Hiệp hội Tiêu chuẩn Hoa Kỳ (American Standards Association) đã công bố tiêu chuẩn Z1.1 để quy định các tiêu chuẩn cho quản lý chất lượng. - Thế kỷ 21: Quản lý chất lượng đã trở thành một yếu tố quan trọng trong các chuỗi cung ứng toàn cầu và các hệ thống quản lý được áp dụng rộng rãi, bao gồm ISO 9000, Six Sigma và Lean Manufacturing. Các công nghệ mới như Internet of Things (IoT) và trí tuệ nhân tạo (AI) cũng đang được áp dụng để cải thiện quản lý chất lượng.2 Các công cụ quản lý chất lượng 2.1 7 công cụ quản lý chất lượng 2.1 Biểu đồ kiểm soát Biểu đồ kiểm soát (control chart) là một công cụ thống kê được sử dụng để giám sát quá trình sản xuất hay quá trình kinh doanh, giúp người sử dụng đánh giá xem quá trình đó có ổn định hay không và có đang theo đúng yêu cầu của tiêu chuẩn chất lượng hay không.

Biểu đồ kiểm soát cho phép đo lường và theo dõi các chỉ số quan trọng của quá trình, và nếu quá trình đó có dấu hiệu bất thường, biểu đồ kiểm soát sẽ cảnh báo cho người quản lý biết để họ có thể thực hiện các biện pháp khắc phục. Biểu đồ kiểm soát thường được sử dụng trong các ngành công nghiệp sản xuất như ô tô, điện tử, y tế, thực phẩm và các ngành dịch vụ như bảo hiểm, ngân hàng, dịch vụ khách hàng, v. Các loại biểu đồ kiểm soát phổ biến bao gồm: - Biểu đồ kiểm soát giá trị (X-bar chart): sử dụng để giám sát giá trị trung bình của một quá trình. - Biểu đồ kiểm soát dải (range chart): sử dụng để giám sát sự biến động của quá trình.

- Biểu đồ kiểm soát phạm vi (R-chart): sử dụng để giám sát độ lệch chuẩn của quá trình. - Biểu đồ kiểm soát số lượng bị từ chối (p-chart): sử dụng để giám sát tỷ lệ phần trăm của các mẫu bị từ chối. 7 - Biểu đồ kiểm soát số lượng lỗi (c-chart): sử dụng để giám sát số lượng lỗi trong các mẫu được lấy ra. Sử dụng biểu đồ kiểm soát là một phương pháp hiệu quả để đảm bảo rằng quá trình sản xuất hoặc kinh doanh đang đáp ứng được các yêu cầu về chất lượng và giúp giảm thiểu sự phân tán trong quá trình đó.1: Biểu đồ kiểm soát 2.2 Biểu đồ nhân quả Biểu đồ nhân quả là một công cụ hữu ích trong việc hiểu mối quan hệ giữa các biến trong một hệ thống.

Nó là một loại biểu đồ đồ thị sử dụng các ký hiệu và mũi tên để mô tả mối quan hệ giữa các biến. Trong biểu đồ nhân quả, các biến được đại diện bởi các hình dạng khác nhau, chẳng hạn như hình tròn hoặc hình vuông. Các mũi tên được sử dụng để chỉ ra mối quan hệ giữa các biến, với mũi tên đi từ nguyên nhân đến kết quả. Nếu có nhiều hơn hai biến, các biến được sắp xếp theo thứ tự từ nguyên nhân đến kết quả.

Biểu đồ nhân quả là một công cụ hữu ích trong việc phân tích dữ liệu và đưa ra kết luận về mối quan hệ giữa các biến. Nó có thể giúp cho người sử dụng hiểu rõ hơn về cơ chế hoạt động của hệ thống, từ đó giúp cho người sử dụng đưa ra quyết định và các chiến lược hiệu quả.2: Biểu đồ nhân quả 2.3 Biểu đồ Pareto Biểu đồ Pareto là một công cụ thống kê được sử dụng để phân tích và hiển thị tần suất của các sự kiện hoặc lỗi trong một tập dữ liệu. Nó được đặt tên theo Vilfredo Pareto, một nhà kinh tế người Ý, người đã phát hiện ra rằng 80% các tài sản của Ý được sở hữu bởi 20% dân số giàu có nhất. Biểu đồ Pareto thường được biểu diễn bằng một cột dọc, thể hiện giá trị tương ứng của từng sự kiện hoặc lỗi trên trục y và tên của từng sự kiện hoặc lỗi trên trục x.

Các cột được sắp xếp theo thứ tự giảm dần của tần suất. Ngoài ra, biểu đồ Pareto thường bao gồm một đường cong thể hiện tổng tần suất tích lũy của các sự kiện hoặc lỗi, được biểu thị trên trục y phụ. Biểu đồ Pareto là một công cụ hữu ích để giúp định danh các vấn đề quan trọng trong một tập dữ liệu và giúp tập trung vào những vấn đề cần được ưu tiên để giải quyết. Nó thường được sử dụng trong các lĩnh vực như sản xuất, quản lý chất lượng, kinh doanh và marketing.4 Biểu đồ phân bố Biểu đồ phân bố (histogram) là một loại biểu đồ thống kê được sử dụng để trực quan hóa phân bố của dữ liệu.

Biểu đồ này thể hiện tần suất của các giá trị dữ liệu trong các khoảng giá trị (các bin), với chiều dọc là tần suất và chiều ngang là giá trị của các bin. Để tạo một histogram, trước tiên ta phải chọn kích thước của các bin, tức là khoảng giá trị mà mỗi bin sẽ bao gồm.
