I. Tổng quan về bộ điều khiển phân ly hệ thống đa biến

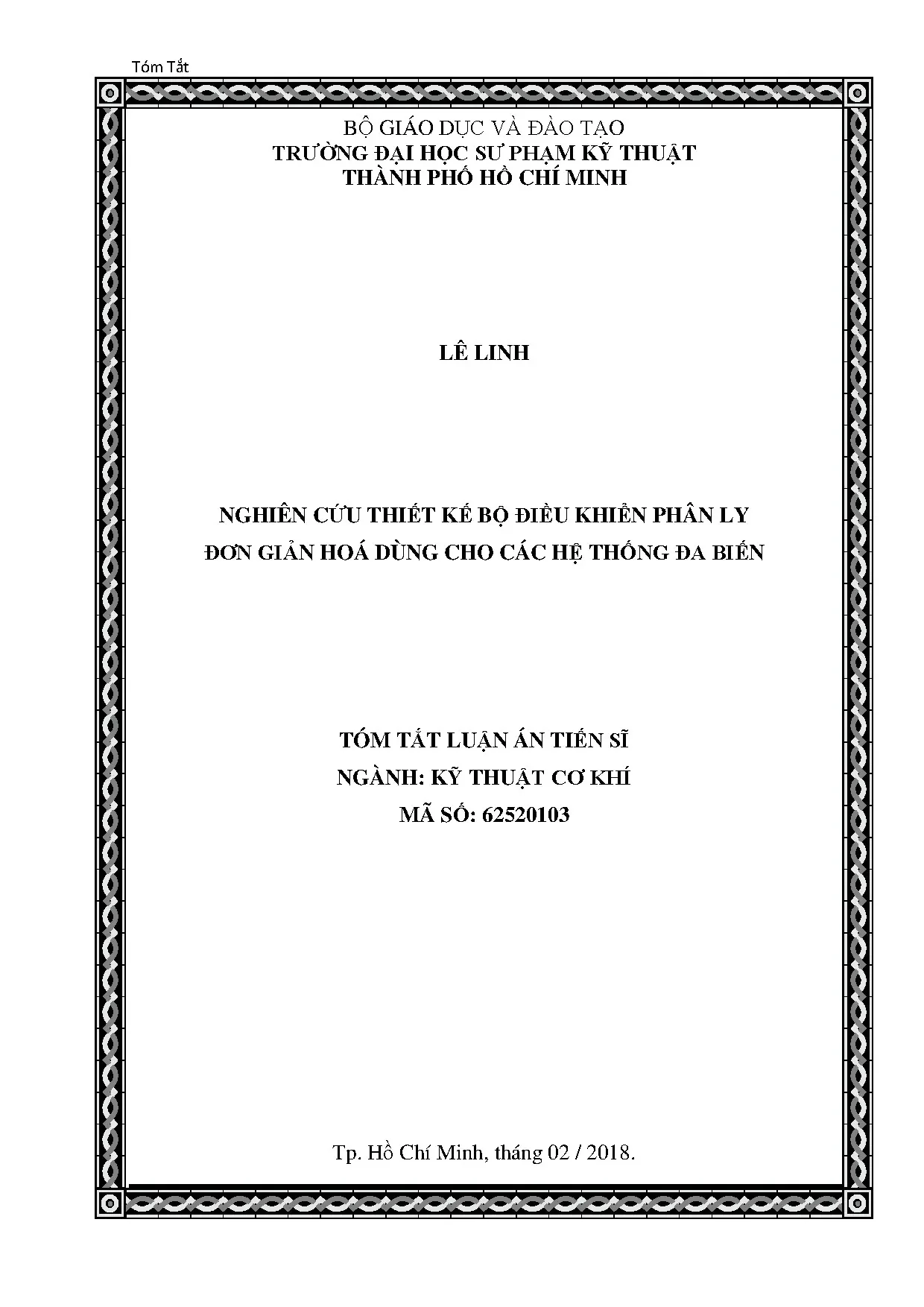

Bộ điều khiển phân ly hệ thống đa biến là công cụ quan trọng trong kỹ thuật điều khiển tự động hiện đại. Hệ thống đa biến xuất hiện phổ biến trong công nghiệp hóa chất, chế biến thực phẩm, xử lý nước và nhiều lĩnh vực khác. Đặc điểm chung của các hệ thống này là sự tương tác giữa các biến đầu vào và đầu ra, gây khó khăn cho quá trình điều khiển. Bộ điều khiển phân ly có vai trò biến đổi hệ thống đa biến thành nhiều hệ thống con độc lập, cho phép thiết kế bộ điều khiển riêng biệt cho từng kênh. Phương pháp này mang lại nhiều ưu điểm như thiết kế đơn giản, vận hành an toàn và hiệu quả cao. Các phương pháp phân ly chính bao gồm phân ly lý tưởng, phân ly đơn giản hóa và phân ly đảo. Việc lựa chọn phương pháp phù hợp phụ thuộc vào đặc tính của từng quá trình cụ thể và các ràng buộc kỹ thuật. Nghiên cứu về bộ điều khiển phân ly đơn giản hóa đã được Lê Linh thực hiện tại Trường Đại học Sư phạm Kỹ thuật TP.HCM, tập trung vào việc tối ưu hóa thiết kế cho các ứng dụng công nghiệp thực tế.
1.1. Khái niệm hệ thống đa biến trong điều khiển tự động
Hệ thống đa biến là hệ thống có nhiều đầu vào và nhiều đầu ra tương tác lẫn nhau. Trong thực tế công nghiệp, hầu hết các quá trình đều thuộc loại đa biến. Ví dụ điển hình bao gồm cột chưng cất tách hỗn hợp etan và nước, lò hơi công nghiệp hay hệ thống phản ứng hóa học. Ma trận hàm truyền G(s) mô tả mối quan hệ giữa vector đầu vào và vector đầu ra của hệ thống. Phần tử gij thể hiện ảnh hưởng của đầu vào thứ j đến đầu ra thứ i. Khi các phần tử ngoài đường chéo khác không, hệ thống tồn tại sự tương tác cần được xử lý bằng bộ phân ly.
1.2. Phân loại các phương pháp phân ly điều khiển
Ba phương pháp phân ly chính được sử dụng rộng rãi trong kỹ thuật điều khiển. Phân ly lý tưởng tạo ra ma trận đường chéo, thuận tiện cho thiết kế bộ điều khiển nhưng phức tạp về cấu trúc. Phân ly đơn giản hóa giảm độ phức tạp bằng cách chấp nhận một số sai lệch nhỏ trong chất lượng phân ly. Phân ly đảo cung cấp giải pháp trung gian giữa hai phương pháp trên. Việc lựa chọn phương pháp phụ thuộc vào yêu cầu chất lượng điều khiển, khả năng tính toán và điều kiện vận hành thực tế của từng ứng dụng cụ thể.
II. Phân tích vấn đề trong thiết kế bộ điều khiển phân ly
Thiết kế bộ điều khiển phân ly cho hệ thống đa biến đặt ra nhiều thách thức kỹ thuật đáng kể. Vấn đề đầu tiên là sự phức tạp tính toán khi xử lý các ma trận hàm truyền kích thước lớn. Bộ phân ly lý tưởng yêu cầu tính toán ma trận nghịch đảo, dẫn đến các phần tử có bậc cao và khó thực hiện. Thứ hai, các phương pháp truyền thống thường giả định điều kiện lý tưởng, không phản ánh đúng tính chất thực tế của quá trình. Sai số mô hình, nhiễu đo lường và giới hạn thiết bị ảnh hưởng lớn đến chất lượng phân ly. Thứ ba, việc điều chỉnh thông số bộ điều khiển sau phân ly đòi hỏi quy trình phức tạp, đặc biệt khi số lượng biến tăng lên. Các phương pháp hiện có như BLT của Luyben hay phương pháp của Loh vẫn còn hạn chế về tính tổng quát và hiệu quả điều khiển. Nghiên cứu chỉ ra rằng chỉ số IAE có thể được cải thiện đáng kể nếu thiết kế bộ phân ly phù hợp với đặc tính động học của từng quá trình cụ thể.
2.1. Hạn chế của phương pháp phân ly lý tưởng truyền thống
Phân ly lý tưởng tạo ra ma trận phân ly D(s) sao cho Q(s) = G(s)D(s) là ma trận đường chéo. Điều kiện này đảm bảo loại bỏ hoàn toàn tương tác giữa các kênh điều khiển. Tuy nhiên, ma trận D(s) thu được thường chứa các phần tử phức tạp, có bậc cao và chứa cả phần dương và phần âm. Việc triển khai thực tế các phần tử này đòi hỏi bộ điều khiển phức tạp và tốn kém. Ngoài ra, phương pháp này nhạy cảm với sai số mô hình và không đảm bảo tính ổn định trong mọi điều kiện vận hành.
2.2. Thách thức trong ứng dụng công nghiệp thực tế
Trong môi trường công nghiệp, các quá trình đa biến hoạt động trong điều kiện không tuyến tính và thay đổi theo thời gian. Bộ điều khiển phân ly phải duy trì hiệu quả trong phạm vi vận hành rộng. Yêu cầu về độ ổn định, thời gian đáp ứng và độ chính xác đặt ra ràng buộc nghiêm ngặt cho thiết kế. Bên cạnh đó, chi phí triển khai và bảo trì hệ thống cũng là yếu tố quan trọng cần cân nhắc. Các nhà thiết kế cần tìm kiếm giải pháp cân bằng giữa hiệu suất điều khiển và tính khả thi kỹ thuật.
III. Giải pháp thiết kế bộ điều khiển phân ly đơn giản hóa
Phương pháp thiết kế bộ điều khiển phân ly đơn giản hóa do Lê Linh đề xuất cung cấp giải pháp hiệu quả cho hệ thống đa biến. Ý tưởng cốt lõi là xác định thành phần dji của ma trận phân ly theo công thức dji = Cij/Cii × dii, trong đó Cij là phần tử phụ đại số của ma trận G. Thành phần qii được tính theo qii = gii/Λii × dii, với Λii là thông số mong muốn. Khi đặt dii bằng 1, công thức trở nên đơn giản hơn đáng kể. Ưu điểm nổi bật của phương pháp này là giảm thiểu độ phức tạp tính toán mà vẫn đảm bảo chất lượng phân ly tốt. Bộ lọc đầu vào và bộ lọc bộ điều khiển được thiết kế để tối ưu hóa đáp ứng động. Kết quả mô phỏng trên nhiều quá trình công nghiệp cho thấy chỉ số IAE giảm đáng kể so với phương pháp BLT của Luyben và phương pháp của Loh. Cấu trúc bộ điều khiển bao gồm bộ lọc Fc(s) dạng (ds² + cs + 1)/(as + bs + 1) cho từng vòng điều khiển.
3.1. Công thức tính ma trận phân ly đơn giản hóa
Ma trận phân ly đơn giản hóa được xây dựng dựa trên tính chất của ma trận phụ đại số. Từ phương trình tổng quát, ta có: gi1d1i + gi,i-1di-1,i + giidii + gi,i+1di+1,i + ... + gindni = qii. Áp dụng tính chất G·adj(G) = G·I, ta xác định được các hệ số Cij. Thành phần phân ly được tính theo dji = (Cij/Cii)·dii. Công thức này cho phép tính toán trực tiếp mà không cần tính ma trận nghịch đảo đầy đủ, giảm đáng kể khối lượng tính toán và tăng tính ổn định số học.
3.2. Thiết kế bộ lọc và tối ưu hóa thông số điều khiển
Bộ lọc đóng vai trò quan trọng trong cấu trúc bộ điều khiển phân ly đơn giản hóa. Bộ lọc bộ điều khiển Fc(s) có dạng truyền đạt bậc hai, được thiết kế với thông số a, b, c, d phù hợp cho từng vòng kín. Bộ lọc đầu vào fr(s) giúp cải thiện chất lượng đáp ứng quá độ. Ví dụ thực tế trên cột chưng cất OR, các thông số bộ lọc được xác định: Fc1(s) = (5.96s+1)/(0.57s+1), Fc2(s) = (4.83s+1)/(0.9s+1) và Fc3(s) = (3.04s+1)/(0.823s+1). Việc tối ưu hóa các thông số này đảm bảo đáp ứng đầu ra có chất lượng tốt nhất.
IV. Kết luận và ứng dụng của bộ điều khiển phân ly đơn giản hóa
Nghiên cứu về bộ điều khiển phân ly đơn giản hóa đã chứng minh tính hiệu quả vượt trội so với các phương pháp truyền thống. Kết quả mô phỏng trên nhiều quá trình đa biến công nghiệp cho thấy chỉ số IAE giảm đáng kể, đáp ứng đầu ra ổn định và chính xác hơn. Phương pháp này được áp dụng thành công cho cột chưng cất Ogunnaike & Ray, hệ thống phản ứng hóa học và nhiều quá trình công nghiệp khác. Ưu điểm nổi bật bao gồm thiết kế đơn giản, tính toán hiệu quả và khả năng triển khai thực tế cao. Bộ điều khiển đề xuất phù hợp với yêu cầu của các nhà máy hiện đại về độ chính xác và tính kinh tế. Công trình nghiên cứu của Lê Linh tại Trường Đại học Sư phạm Kỹ thuật TP.HCM đóng góp quan trọng vào lĩnh vực điều khiển tự động. Hướng phát triển tương lai bao gồm mở rộng phương pháp cho hệ thống phi tuyến, hệ thống có độ trễ lớn và tích hợp với các kỹ thuật điều khiển thông minh như mạng nơ-ron và logic mờ.
4.1. Kết quả mô phỏng và so sánh hiệu suất
Kết quả mô phỏng trên cột chưng cất OR cho thấy hiệu suất vượt trội của phương pháp đề xuất. So sánh với phương pháp BLT của Luyben (1986) và phương pháp của Loh, chỉ số IAE của hệ thống mới thấp hơn nhiều lần. Đáp ứng đầu ra của cả ba vòng điều khiển đều ổn định với thời gian quá độ ngắn. Biên độ đặt đầu vào thay đổi ở các giá trị 1, 1 và 1 cho các vòng kín tương ứng. Kết quả này chứng minh tính ưu việt của bộ điều khiển phân ly đơn giản hóa trong ứng dụng thực tế.
4.2. Hướng phát triển và ứng dụng tiềm năng
Phương pháp bộ điều khiển phân ly đơn giản hóa có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Các ngành chế biến hóa chất, sản xuất năng lượng, xử lý nước thải và điều khiển robot đều có thể hưởng lợi từ nghiên cứu này. Hướng phát triển tiếp theo bao gồm tích hợp với hệ thống giám sát trực tuyến, áp dụng cho hệ thống có đặc tính thay đổi theo thời gian và kết hợp với kỹ thuật học máy. Việc xây dựng thư viện phần mềm hỗ trợ thiết kế cũng là mục tiêu quan trọng để phổ biến phương pháp trong cộng đồng kỹ thuật.
