Tổng quan về giáo trình

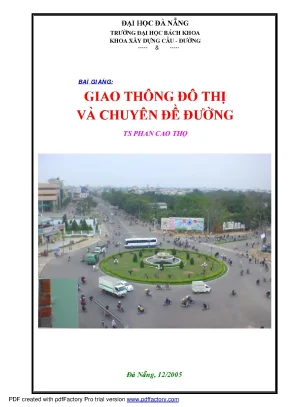

"Bài giảng: Giao thông đô thị và Chuyên đề đường" do TS. Phan Cao Thọ biên soạn tại Bộ môn Đường ôtô - Đường thành phố, Khoa Xây dựng Cầu - Đường, Trường Đại học Bách khoa (Đại học Đà Nẵng). Trong chương trình đào tạo kỹ sư ngành Kỹ thuật Xây dựng Công trình Giao thông, học phần này giữ vị trí kiến thức chuyên ngành then chốt, trang bị cho sinh viên năng lực xử lý các bài toán kỹ thuật hạ tầng trong không gian đô thị – nơi có mật độ dân cư cao và thành phần dòng xe phức tạp.

Mục tiêu học tập của giáo trình hướng đến việc cung cấp hệ thống lý thuyết, tiêu chuẩn quy phạm và phương pháp tính toán thiết kế công trình đường đô thị. Sau khi hoàn thành nội dung tài liệu, người học có thể phân tích cấu trúc mạng lưới đường phố; dự báo lưu lượng; tính toán khả năng thông hành (KNTH) và mức độ phục vụ (LOS); thiết kế các yếu tố hình học mặt cắt ngang, bình đồ, trắc dọc; đồng thời thực hiện quy hoạch chiều đứng (san nền), thiết kế hệ thống thoát nước mặt và tổ chức giao thông an toàn.

Cấu trúc giáo trình gồm 6 chương chuyên đề được sắp xếp theo logic kỹ thuật tuyến tính: từ tổng quan quy hoạch mạng lưới, kỹ thuật thiết kế tuyến, thoát nước và san nền, thiết kế các điểm giao cắt, đến tổ chức điều khiển giao thông và công trình kỹ thuật phụ trợ. Điểm đặc sắc của bài giảng là sự tích hợp chặt chẽ giữa hệ thống quy chuẩn xây dựng Việt Nam (tiêu chuẩn 20 TCN 104-83, 22 TCN 273-01, TCVN 4054-98) với phương pháp luận và tiêu chuẩn quốc tế như Sổ tay Năng lực Giao thông đường bộ của Mỹ (HCM 2000), tiêu chuẩn AASHTO, cùng kinh nghiệm thiết kế từ Nhật Bản, Canada, Malaysia và Indonesia.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương 1: Giao thông đô thị và mạng lưới đường phố

    • Nội dung tổng quan: Trình bày định nghĩa đô thị, tiến trình phát triển và khung phân loại 6 cấp đô thị tại Việt Nam theo Quyết định số 171/CP năm 2001. Phân tích các loại hình giao thông (đối nội, đối ngoại, quá cảnh) và cấu trúc hình học của mạng lưới đường đô thị (dạng ô bàn cờ, bàn cờ chéo, phóng xạ, phóng xạ có vành đai, nan quạt, hỗn hợp, tự do).
    • Khái niệm cốt lõi: Hệ số gãy khúc ($L_{\text{thực tế}} / L_{\text{chim bay}} < 1.4$), mật độ lưới đường chính $\delta$ ($\text{km/km}^2$), mật độ diện tích đất dành cho giao thông $g$ ($20-30%$ ở đô thị phát triển, số liệu so sánh tại Hà Nội đạt khoảng $8%$). Phân cấp chức năng đường theo mối quan hệ giữa tính cơ động (Mobility) và tính tiếp cận (Accessibility). Giới thiệu khung phân loại theo 20 TCN 104-83, ASEAN, AASHTO, Canada (hệ thống 4 loại, 25 cấp từ ULU 30 đến UFD 100), Malaysia, Indonesia, Nhật Bản.
    • Phương pháp điều tra & dự báo: Kỹ thuật đếm xe chu kỳ 15 phút, xác định lưu lượng xe chạy thiết kế cho năm tương lai thứ 20 đến 30; ứng dụng các mô hình dự báo lưu lượng (tuyến tính, hàm mũ, đàn hồi).

  • Chương 2: Thiết kế mặt cắt ngang, bình đồ và trắc dọc đường phố

    • Nội dung tổng quan: Cấu tạo chi tiết các thành phần mặt cắt ngang (phần xe chạy, dải phân cách giữa/bên, hè đường, dải cây xanh, đường xe đạp) và quy trình thiết kế hình học tuyến đường trong đô thị.
    • Khái niệm cốt lõi: Khả năng thông hành lý thuyết ($P_{\text{lt}}$), khả năng thông hành thiết kế ($P_{\text{tt}}$) và thực tế ($P_{\text{ttế}}$) thông qua hệ thống hệ số chiết giảm $K_i$ ($P_{\text{ttế}} = \prod K_i \cdot P_{\text{max}}$). Mức độ phục vụ (LOS từ A đến F) theo hệ số chịu tải $Z = N / P$. Chỉ tiêu kích thước hình học hè phố, làn xe đạp (trích dẫn nghiên cứu của PGS.TS. Lưu Đức Hải và PGS.TS. Nguyễn Quang Đạo với công thức $P = 2000B$). Mối tương quan kiến trúc giữa chiều cao công trình và bề rộng đường ($H:B = 1:1.5 \div 1:2$). Quy định dốc dọc đường cho xe thô sơ ($\le 4%$, chiều dài dốc $\le 80\text{m}$).

  • Chương 3: Thiết kế quy hoạch thoát nước và quy hoạch mặt đứng đường phố

    • Nội dung tổng quan: Thiết lập hệ thống thu gom và thoát nước mặt đường phố kết hợp với quy hoạch cao độ san nền.
    • Khái niệm cốt lõi: Phân loại hệ thống thoát nước chung, riêng và hỗn hợp; cống hở và cống ngầm. Tính toán thủy lực cống ($Q = \omega \cdot v$) và thủy văn thoát nước mưa theo phương pháp cường độ mưa giới hạn ($Q = q \cdot F \cdot \psi$), xác định hệ số dòng chảy $\psi$ theo lớp phủ bề mặt (Bảng 3-6). Thiết kế rãnh biên răng cưa khi dốc dọc $i_d = 0$ hoặc $i_d < 0.002$. Bố trí giếng thu (công suất $20\text{ l/s}$ cho diện tích $500-700\text{ m}^2$), giếng thăm, giếng chuyển bậc. Phương pháp thiết kế chiều đứng bằng đường đồng mức thiết kế (đường đồng mức đỏ) với các khoảng dịch chuyển hình học $L_1, L_2, L_3, L_4$.

  • Chương 4: Thiết kế nút giao thông

    • Nội dung tổng quan: Phân loại nút giao cùng mức, khác mức; nguyên tắc phân luồng, kênh hóa dòng xe, thiết kế nút tự điều khiển (đảo xuyến), nút điều khiển bằng đèn tín hiệu và thiết kế các nhánh nối (ramps).

  • Chương 5: Thiết kế tổ chức giao thông và an toàn giao thông

    • Nội dung tổng quan: Các giải pháp tổ chức phân luồng một chiều, hai chiều, làn dành riêng, tổ chức điểm dừng đỗ xe và phương pháp thu thập, thống kê, phân tích điểm đen tai nạn giao thông (TNGT).

  • Chương 6: Công trình kỹ thuật phục vụ giao thông đô thị

    • Nội dung tổng quan: Tiêu chuẩn kỹ thuật thiết kế trạm dừng xe buýt/giao thông công cộng, mạng lưới chiếu sáng nhân tạo ban đêm và quy chuẩn dải cây xanh cách ly, tạo cảnh quan và cải thiện môi trường đô thị theo 20 TCN 104-83.

  • Logic phát triển nội dung (Progression Logic): Giáo trình xây dựng mạch kiến thức từ vĩ mô đến vi mô: Quy hoạch mạng lưới tổng thể và dự báo nhu cầu $\rightarrow$ Thiết kế các thông số hình học của tuyến $\rightarrow$ Tích hợp hạ tầng kỹ thuật mặt đứng và thoát nước $\rightarrow$ Xử lý các điểm xung đột nút giao $\rightarrow$ Vận hành, tổ chức an toàn và hoàn thiện tiện ích đô thị.

Kiến thức nền tảng được xây dựng

  • Lý thuyết dòng giao thông (Traffic Flow Theory): Phân tích trạng thái vận động của dòng xe hỗn hợp, mối quan hệ tương hỗ giữa vận tốc hành trình ($v$), mật độ dòng xe ($\rho$) và lưu lượng ($N$), xác định trạng thái tới hạn tại mức phục vụ E và hiện tượng tắc nghẽn tại mức phục vụ F theo HCM 2000.
  • Nguyên lý quy hoạch hình học và không gian đô thị: Cân bằng giữa hai chức năng cơ bản: năng lực vận hành thông suốt (Mobility) và khả năng tiếp cận các khu chức năng hai bên tuyến (Accessibility). Tích hợp chỉ giới xây dựng, chỉ giới đường đỏ và bảo tồn tĩnh không kiến trúc cảnh quan.
  • Nguyên lý thủy văn - thủy lực thoát nước mặt: Thiết lập dòng tự chảy trong mạng lưới cống rãnh đô thị, tính toán chu kỳ tràn cống ($p$), lưu lượng mưa tính toán và nguyên tắc thiết kế bề mặt san nền không gây ứ đọng cục bộ.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán số làn xe yêu cầu $n = N / (Z \cdot P)$; thiết kế bình đồ tuyến với các bán kính đường cong nằm, đoạn chuyển tiếp, siêu cao và mở rộng; thiết kế trắc dọc với các điểm khống chế cao độ; lập bản đồ quy hoạch chiều đứng mạng lưới đường phố và nút giao thông bằng phương pháp đường đồng mức đỏ.
  • Kỹ năng phân tích (Analytical skills): Phân tích dữ liệu khảo sát đếm xe, xác định hệ số dòng chảy trung bình $\psi = \frac{\sum \psi_i F_i}{\sum F_i}$, đánh giá khả năng chịu tải và mức độ sụt giảm năng lực thông hành trên từng đoạn tuyến dựa trên 15 yếu tố ảnh hưởng theo mô hình thực nghiệm.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Triển khai trọn bộ 3 loại bản vẽ mặt cắt ngang (bản vẽ thiết kế điển hình, bản vẽ cấu tạo bố trí công trình ngầm - nổi, bản vẽ thi công); lựa chọn sơ đồ tổ chức nút giao phù hợp với lưu lượng giờ cao điểm; giải quyết bài toán phân kỳ đầu tư xây dựng công trình giao thông.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình sử dụng phương pháp tiếp cận quy chuẩn kết hợp giải tích kỹ thuật. Mỗi chủ đề kiến thức đều bắt đầu bằng việc xác định cơ sở lý thuyết, phân tích các hiện tượng giao thông thực tế, sau đó chuẩn hóa thành các công thức toán học, thuật toán tính toán và đối chiếu trực tiếp với các điều khoản của quy trình, quy phạm hiện hành (như 20 TCN 104-83, 22 TCN 273-01).

Bài tập và bài toán tình huống (Practical exercises & Case studies)

Tài liệu cung cấp các bài toán kỹ thuật mẫu mang tính thực tiễn cao:

  • Bài toán thủy lực cống: Lập bảng tính toán lưu lượng tích lũy $Q_{ij} = Q_{ij0} + Q_{i-1,j-1}$ cho từng đoạn cống dọc tuyến phố để định khẩu độ ống cống.
  • Bài toán thiết kế mặt đứng nút giao: Xử lý quy hoạch cao độ và hướng thoát nước cho 5 dạng địa hình nút giao điển hình: nút có 4 nhánh dốc ra, nút có 4 nhánh dốc vào, nút có 3 nhánh dốc ra 1 nhánh dốc vào (đường phân thủy), nút nằm trên yên ngựa (2 nhánh dốc vào, 2 nhánh dốc ra), và nút nằm trên địa hình sườn dốc nghiêng.
  • Bài toán mặt cắt ngang: Phân chia các dải giao thông cơ giới, xe thô sơ, xe buýt và xác định bề rộng dải phân cách theo các cấp đường cải tạo hoặc xây mới.

Phương pháp đánh giá (Assessment methods)

  • Đánh giá quá trình: Kiểm tra việc thực hiện các bài tập tính toán số làn xe, xác định khẩu độ cống và giải thuật vẽ đường đồng mức.
  • Đánh giá chuyên đề/Đồ án môn học: Thực hiện đồ án thiết kế hình học cho một đoạn tuyến đường đô thị cụ thể (bao gồm bình đồ, trắc dọc, mặt cắt ngang, quy hoạch mặt đứng nút giao và hệ thống thoát nước).
  • Đánh giá tổng kết: Thi tự luận kết thúc học phần, kiểm tra khả năng hiểu bản chất các thông số kỹ thuật, khả năng tra cứu tiêu chuẩn và giải quyết xung đột giao thông.

Hướng dẫn tự học (Self-study guidelines)

  • Người học cần đọc kỹ định nghĩa và bản chất vật lý của các đại lượng trước khi áp dụng công thức (đặc biệt phân biệt rõ giữa "lưu lượng xe" và "suất dòng 15 phút").
  • Sử dụng hệ thống bảng tra số liệu trong giáo trình (Bảng 1-1, 1-2 về cấp đường; Bảng 2-1 về dải phân cách; Bảng 3-1, 3-2, 3-3 về dốc ngang, khoảng cách giếng thu, giếng thăm; Bảng 3-6 về hệ số dòng chảy) để thực hành tính toán lặp.
  • Rèn luyện kỹ năng vẽ kỹ thuật bằng cách dựng lại các sơ đồ hình học mặt cắt ngang (Hình 2-3), sơ đồ mở thông dải phân cách (Hình 2-2) và sơ đồ đường đồng mức nút giao (Hình 3-5, 3-7).

Điểm nổi bật và cập nhật

  • Cơ sở pháp lý và quy phạm chuẩn mực: Tài liệu bám sát hệ thống tiêu chuẩn kỹ thuật xây dựng công trình giao thông đô thị Việt Nam tại thời điểm biên soạn, bao gồm Quy phạm kỹ thuật thiết kế đường phố, đường và quảng trường đô thị 20 TCN 104-83, Tiêu chuẩn thiết kế đường ô tô TCVN 4054-98, Quy phạm thiết kế đường ô tô 22 TCN 273-01, và phân cấp đô thị theo Quyết định 171/CP năm 2001.
  • Tổng hợp so sánh tiêu chuẩn quốc tế: Giáo trình không giới hạn ở tiêu chuẩn trong nước mà mở rộng đối chiếu phương pháp phân loại và chỉ tiêu kỹ thuật với nhiều hệ thống tiêu chuẩn trên thế giới:
    • Mỹ (AASHTO & HCM 2000): Phân cấp theo chuỗi chuyển động (chuyển động chính $\rightarrow$ chuyển tiếp $\rightarrow$ phân phối $\rightarrow$ tập hợp $\rightarrow$ tiếp cận $\rightarrow$ kết thúc); đánh giá mức phục vụ theo điều kiện dòng tự do và xe con quy đổi.
    • Canada: Hệ thống 4 nhóm (Cao tốc, Trục chính, Gom, Địa phương) với 25 cấp kỹ thuật chi tiết (từ ULU 30 đến UFD 100).
    • Malaysia, Indonesia, Nhật Bản, ASEAN: So sánh các chỉ tiêu tốc độ thiết kế, bán kính đường cong nằm tối thiểu ($R_{\text{nằm min}}$), độ dốc siêu cao ($i_{\text{sc}}$), độ dốc dọc tối đa ($i_{\text{d max}}$) và tải trọng trục tiêu chuẩn (HS 20-44).
  • Ứng dụng nghiên cứu trong nước: Đưa vào bài giảng các kết quả nghiên cứu thực nghiệm chuyên sâu về dòng xe hai bánh tại Việt Nam của các chuyên gia như PGS.TS. Lưu Đức Hải và PGS.TS. Nguyễn Quang Đạo (Đại học Xây dựng), giúp sinh viên tính toán chính xác bề rộng đường xe đạp và khả năng thông hành trong điều kiện giao thông hỗn hợp.
  • Giải pháp xử lý kỹ thuật linh hoạt: Hướng dẫn các giải pháp thực địa đặc thù như thiết kế rãnh răng cưa khi địa hình quá bằng phẳng ($i_d < 0.002$), xử lý đường ven mặt nước, đường men sườn dốc dùng tường chắn/kè, và nguyên tắc đầu tư phân kỳ nhằm bảo tồn quỹ đất xây dựng trong tương lai.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Phục vụ trực tiếp sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Xây dựng Cầu - Đường, Kỹ thuật Hạ tầng Đô thị, Kỹ thuật Giao thông, Quy hoạch Đô thị tại các trường đại học kỹ thuật (như Đại học Bách khoa - Đại học Đà Nẵng, Đại học Bách khoa TP.HCM, Đại học Giao thông Vận tải, Đại học Xây dựng).
  • Học viên cao học: Là tài liệu tham khảo nền tảng cho học viên cao học ngành Kỹ thuật Xây dựng Công trình Giao thông khi nghiên cứu chuyên sâu về mô hình hóa dòng giao thông, tối ưu hóa nút giao và quản lý hạ tầng kỹ thuật đô thị.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:
    • Thiết kế đường ô tô ngoài đô thị (nắm vững lý thuyết động học đoàn xe, các yếu tố bình đồ, trắc dọc).
    • Trắc địa công trình (kỹ thuật đo vẽ cao độ, lưới tọa độ, đường đồng mức).
    • Thủy văn và Thủy lực công trình (nguyên lý dòng chảy trong kênh, cống, tính toán lưu lượng mưa).
    • Vẽ kỹ thuật xây dựng / AutoCAD (kỹ năng đọc và lập bản vẽ kỹ thuật).
  • Giảng viên: Sử dụng làm đề cương bài giảng chuẩn, khung tài liệu hướng dẫn đồ án môn học Thiết kế đường đô thị và Đồ án tốt nghiệp kỹ sư.
  • Kỹ sư thực hành: Tài liệu tra cứu hữu ích cho các kỹ sư tại các viện quy hoạch, công ty tư vấn thiết kế giao thông và cán bộ quản lý kỹ thuật tại các Sở Giao thông Vận tải, Sở Xây dựng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ công tác giảng dạy và học tập của sinh viên, học viên chuyên ngành Xây dựng Cầu - Đường, Công trình Giao thông Đô thị, đồng thời là cẩm nang tra cứu kỹ thuật cho kỹ sư thiết kế hạ tầng và cán bộ quản lý quy hoạch đô thị.

2. Cần chuẩn bị những kiến thức nền nào trước khi tiếp cận giáo trình?

Người học cần nắm vững kiến thức về Thiết kế đường ô tô cơ bản, Thủy lực - Thủy văn công trình giao thông, Trắc địa xây dựng và kỹ năng thể hiện bản vẽ kỹ thuật công trình.

3. Điểm khác biệt cơ bản giữa giáo trình này với các giáo trình đường ô tô thông thường là gì?

Giáo trình tập trung chuyên biệt vào các đặc thù của đường trong đô thị: chức năng không gian kiến trúc ($H:B$), giải quyết dòng xe hỗn hợp (ô tô, xe máy, xe đạp, bộ hành), phương pháp tính toán khả năng thông hành theo HCM 2000, kỹ thuật thiết kế quy hoạch mặt đứng (đường đồng mức đỏ), mạng lưới thoát nước ngầm và xử lý các nút giao phức tạp.

4. Làm thế nào để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học nên kết hợp học lý thuyết với việc giải các bài tập tính toán định lượng số làn xe ($n$), lưu lượng thoát nước ($Q$), và thực hành vẽ mạng lưới đường đồng mức cho các trường hợp nút giao mẫu được trình bày trong Chương 3 và Chương 4.

5. Giáo trình có những tài liệu bổ trợ và quy chuẩn nào đi kèm?

Tài liệu dẫn chiếu trực tiếp đến các tiêu chuẩn quy phạm: 20 TCN 104-83, 22 TCN 273-01, TCVN 4054-98, Sổ tay Năng lực Giao thông HCM 2000, Tiêu chuẩn thiết kế hình học AASHTO, cùng tài liệu chuyên khảo "Thiết kế nút giao thông và tổ chức giao thông đô thị" của TS. Nguyễn Xuân Vinh và các công trình nghiên cứu chuyên đề của PGS.TS. Lưu Đức Hải, PGS.TS. Nguyễn Quang Đạo.

Kết luận

"Bài giảng: Giao thông đô thị và Chuyên đề đường" của TS. Phan Cao Thọ là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống cơ sở khoa học và phương pháp tính toán chuẩn xác cho lĩnh vực công trình giao thông đô thị. Giáo trình liên kết chặt chẽ giữa nguyên lý thiết kế hình học tuyến, quy hoạch hạ tầng thoát nước - san nền với yêu cầu tổ chức điều khiển giao thông an toàn.

Lộ trình học tập khuyến nghị cho người học là tiếp cận tuần tự theo 4 giai đoạn: (1) Nắm vững quy hoạch mạng lưới và phân cấp chức năng; (2) Thành thạo thiết kế hình học mặt cắt ngang, bình đồ, trắc dọc và năng lực thông hành; (3) Làm chủ phương pháp thiết kế mặt đứng và hệ thống thoát nước nút giao; (4) Vận dụng các giải pháp tổ chức, an toàn giao thông và công trình kỹ thuật phụ trợ. Việc kết hợp nghiên cứu giáo trình cùng các tiêu chuẩn kỹ thuật hiện hành (20 TCN 104-83, 22 TCN 273-01, HCM 2000) sẽ giúp người học hình thành năng lực thiết kế toàn diện trong thực tiễn nghề nghiệp.
