Giới thiệu dự án

Ngành công nghiệp sản xuất xi măng đóng vai trò trụ cột trong phát triển cơ sở hạ tầng và đóng góp tỷ trọng lớn vào GDP quốc gia. Theo Quyết định số 1469/QĐ-TTg của Thủ tướng Chính phủ về Quy hoạch phát triển công nghiệp xi măng Việt Nam, định hướng chiến lược đặt ra là loại bỏ hoàn toàn các lò đứng thủ công, chuyển đổi sang các nhà máy lò quay phương pháp khô hiện đại, quy mô công suất lớn nhằm tối ưu hóa năng lượng và bảo vệ môi trường. Đề tài "Thiết kế nhà máy sản xuất xi măng pooclăng công suất 1,6 triệu tấn clinker/năm, trong đó 0,8 triệu tấn clinker PC50/năm; 0,8 triệu tấn clinker PC40/năm theo công nghệ lò quay phương pháp khô" được thực hiện nhằm giải quyết bài toán tối ưu hóa công nghệ nung luyện và đa dạng hóa cơ cấu sản phẩm đáp ứng nhu cầu xây dựng dân dụng lẫn công trình trọng điểm.

                      +-------------------------------------------------------------+
                      | DÂY CHUYỀN SẢN XUẤT CLINKER 1,6 TRIỆU TẤN/NĂM (PHƯƠNG PHÁP KHÔ) |
                      +-------------------------------------------------------------+
                                                     |
                         +---------------------------+---------------------------+
                         |                                                       |
                         v                                                       v
        +---------------------------------+                     +---------------------------------+
        |   0,8 Triệu Tấn Clinker PC50    |                     |   0,8 Triệu Tấn Clinker PC40    |
        +---------------------------------+                     +---------------------------------+
                         |                                                       |
             +-----------+-----------+                               +-----------+-----------+
             |           |           |                               |           |           |
             v           v           v                               v           v           v
          PC50        PC40        PCB40                            PCB40       MC25        MC15
         (30%)       (20%)       (50%)                             (80%)       (10%)       (10%)

Vấn đề thực tiễn và bài toán kỹ thuật

Các dây chuyền sản xuất truyền thống sử dụng công nghệ lò ướt hoặc lò đứng tiêu hao lượng nhiệt năng rất lớn (1.200 - 1.600 kcal/kg clinker), phát thải bụi cao và khó kiểm soát chất lượng khoáng alit ($C_3S$). Bên cạnh đó, việc phối liệu chỉ dùng hai thành phần truyền thống (đá vôi và đất sét địa phương) thường thiếu hụt hàm lượng oxit nhôm ($Al_2O_3$), dẫn đến hệ số aluminat ($p$) và hệ số bão hòa vôi ($KH$) không đạt ngưỡng tối ưu để tổng hợp đồng thời clinker mác cao (PC50) và clinker thông dụng (PC40).

Mục tiêu kỹ thuật của dự án

  1. Thiết kế tổng thể dây chuyền công nghệ: Xây dựng nhà máy sản xuất clinker công suất 1,6 triệu tấn/năm (tương đương 5.000 tấn clinker/ngày) tại khu vực Quỳnh Vinh, thị xã Hoàng Mai, tỉnh Nghệ An.
  2. Tối ưu hóa bài toán phối liệu 4 cấu tử: Kết hợp đá vôi mỏ Tân Thắng, đất sét mỏ Đá Bạc, phụ gia điều chỉnh bôxit Cao Bằng và quặng sắt nhằm kiểm soát chính xác thành phần khoáng clinker theo TCVN 7024:2013.
  3. Cân bằng vật chất và năng lượng: Tính toán hệ thống trao đổi nhiệt cyclon 5 tầng kết hợp buồng phân hủy đá vôi tiền nung (Precalciner SLC 2 nhánh), tối ưu hóa hiệu suất cháy của than cám 3b Hòn Gai.
  4. Đa dạng hóa dải sản phẩm: Nghiền và phối trộn sản xuất 5 chủng loại chất kết dính: Xi măng pooclăng PC40, PC50 (TCVN 2682:2009), Xi măng pooclăng hỗn hợp PCB40 (TCVN 6260:2009), và Xi măng xây trát MC15, MC25 (TCVN 6023:2012).

Giải pháp và phạm vi nghiên cứu

  • Phương pháp công nghệ: Lò quay phương pháp khô với tháp trao đổi nhiệt đa tầng và buồng phân hủy canxi hóa riêng biệt (Separate Line Calciner - SLC), làm lạnh clinker bằng thiết bị làm nguội kiểu ghi ghi chuyển động (Grate Cooler).
  • Chỉ tiêu định lượng mục tiêu: Tiêu hao nhiệt nung $\le 730\text{ kcal/kg clinker}$; tiêu hao điện năng toàn nhà máy $\le 95\text{ kWh/tấn xi măng}$; nồng độ phát thải bụi $\le 30\text{ mg/Nm}^3$.
  • Phạm vi triển khai: Nghiên cứu tính toán công nghệ từ khai thác, chuẩn bị nguyên liệu, nung clinker, nghiền đóng bao đến quy hoạch mặt bằng và đánh giá hiệu quả kinh tế - môi trường.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ sản xuất

Tiêu chí so sánh Lò đứng thủ công Lò quay phương pháp ướt Lò quay khô tiền nung SLC (Đồ án áp dụng)
Tiêu hao nhiệt năng $1.000 - 1.200\text{ kcal/kg}$ $1.300 - 1.600\text{ kcal/kg}$ $710 - 740\text{ kcal/kg}$ (Giảm ~50%)
Công suất đơn lò $100 - 300\text{ tấn/ngày}$ $500 - 1.500\text{ tấn/ngày}$ $4.000 - 6.000\text{ tấn/ngày}$
Độ đồng nhất khoáng hóa Kém, $CaO_{td} > 3,0%$ Rất cao, bùn liệu phân tán tốt Rất cao, $CaO_{td} < 1,0%$ nhờ đồng nhất khí nén
Khả năng tự động hóa Rất thấp, thủ công Trung bình Toàn diện (DCS/SCADA Industry 4.0)
Tác động môi trường Bụi và khí thải lớn Khí thải lớn, tiêu hao nước cao Tối ưu, tái sử dụng nhiệt thừa để sấy nguyên liệu

Yêu cầu hệ thống và ma trận ưu tiên MoSCoW

  • Must-have (Bắt buộc): Hệ thống tiền canxi hóa phân hủy $\ge 90%$ $CaCO_3$ trước khi vào lò; kiểm soát hệ số bão hòa vôi $KH = 0,90 \pm 0,02$ cho PC50 và $KH = 0,88 \pm 0,02$ cho PC40; hệ thống lọc bụi tĩnh điện (ESP) và lọc bụi túi đạt chuẩn QCVN.
  • Should-have (Nên có): Tự động hóa lấy mẫu và phân tích huỳnh quang tia X (XRF) trực tuyến tại máy nghiền liệu đứng; kho rải liệu đồng nhất kiểu Windrow/Chevron.
  • Could-have (Có thể mở rộng): Hệ thống phát điện tận dụng nhiệt khí thải dư (Waste Heat Recovery Power Generation - WHRPG).
  • Won't-have (Không áp dụng): Không sử dụng nhiên liệu dầu FO đắt đỏ cho quá trình nung chính (chỉ dùng mồi lửa lò), thay thế bằng than Antraxit cám 3b Hòn Gai.

Thiết kế hệ thống công nghệ và mặt bằng dây chuyền

[Mỏ Đá Vôi Tân Thắng] ---> [Máy Đập Búa] ---> [Kho Đồng Nhất Chevron] --+
                                                                          |
[Mỏ Đất Sét Đá Bạc]   ---> [Máy Đập Trục] ---> [Kho Đồng Nhất Windrow]  --+---> [Máy Nghiền Liệu Đứng]
                                                                          |
[Bôxit + Quặng Sắt]   ---> [Máy Đập Má]  ---> [Bunke Định Lượng]      --+
                                                                                     |
                                                                                     v
                                                                           [Silo Đồng Nhất Khí Nén]
                                                                                     |
                                                                                     v
[Khí Thải Nóng] <--- [Lọc Bụi Túi/ESP] <--- [Tháp Cyclone 5 Tầng + Calciner SLC] <---+
                                                          |
                                                          v
                                                 [Lò Quay Khô 1450°C]
                                                          |
                                                          v
                                              [Grate Cooler Làm Lạnh Nhanh]
                                                          |
                                                          v
                                                  [Silo Chứa Clinker]
                                                          |
   [Thạch Cao + Đá Bazan + Đá Vôi] ---> [Cân Định Lượng] -+---> [Hệ Thống Nghiền Xi Măng] ---> [Đóng Bao / Xi Rời]

Thông số kỹ thuật thiết bị chính

  1. Máy nghiền nguyên liệu: Máy nghiền đứng con lăn (Vertical Roller Mill) tích hợp phân ly hiệu suất cao thế hệ động, tận dụng nhiệt khí thải từ tháp trao đổi nhiệt để sấy bột liệu có độ ẩm đầu vào đến $8%$.
  2. Tháp trao đổi nhiệt & Buồng Calciner: Tháp trao đổi nhiệt 5 tầng cyclon vận hành song song 2 nhánh (SLC), nhiệt độ bột liệu ra khỏi calciner đạt $850 - 880^\circ\text{C}$, mức độ canxi hóa đạt $92 - 95%$.
  3. Lò nung clinker: Lò quay 3 bệ đỡ kích thước đường kính trong $\Phi 4,8\text{ m} \times 72\text{ m}$, độ dốc $3,5 - 4%$, tốc độ quay $0,4 - 4,0\text{ vòng/phút}$, dẫn động biến tần.
  4. Thiết bị làm nguội: Thiết bị làm nguội kiểu ghi chuyển động (Cross-bar Grate Cooler), hiệu suất thu hồi nhiệt đạt $> 75%$, làm nguội clinker từ $1.400^\circ\text{C}$ xuống dưới $100^\circ\text{C} + \text{nhiệt độ môi trường}$.
  5. Nghiền xi măng: Hệ thống máy ép cán con lăn cao áp (Roller Press) kết hợp máy nghiền bi (Ball Mill) mạch kín, diện tích bề mặt riêng Blaine $\ge 3.200\text{ cm}^2/\text{g}$.

Implementation và kết quả

Thuật toán tính toán phối liệu và thành phần khoáng Bogue

Trong công nghệ sản xuất xi măng, thành phần khoáng lý thuyết của clinker được xác định dựa trên hệ phương trình Bogue cải tiến và các hệ số điều hành hóa học ($KH, n, p, m$):

"""
Mô-đun tự động hóa tính toán phối liệu clinker và thành phần khoáng Bogue
Áp dụng cho đồ án thiết kế nhà máy xi măng 1.6 triệu tấn/năm
"""
import numpy as np

def calculate_moduli_and_bogue(cao: float, sio2: float, al2o3: float,
                               fe2o3: float, so3: float = 0.5, cao_free: float = 0.8):
    """
    Tính toán các hệ số chế tạo và thành phần khoáng Clinker theo Bogue
    """
    # 1. Hiệu chỉnh Canxi oxit liên kết
    cao_comb = cao - cao_free - (0.7 * so3)

    # 2. Tính toán các hệ số điều hành
    kh = (cao - 1.65 * al2o3 - 0.35 * fe2o3 - 0.7 * so3) / (2.8 * sio2)
    n_silicate = sio2 / (al2o3 + fe2o3)
    p_aluminate = al2o3 / fe2o3
    m_base = cao / (sio2 + al2o3 + fe2o3)

    # 3. Tính toán thành phần khoáng theo công thức Bogue (%)
    c3s = 4.071 * cao_comb - 7.600 * sio2 - 6.718 * al2o3 - 1.430 * fe2o3
    c2s = 2.867 * sio2 - 0.7544 * c3s
    c3a = 2.650 * al2o3 - 1.692 * fe2o3
    c4af = 3.043 * fe2o3

    return {
        "Moduli": {"KH": round(kh, 3), "n": round(n_silicate, 2), "p": round(p_aluminate, 2), "m": round(m_base, 2)},
        "Minerals": {"C3S": round(c3s, 2), "C2S": round(c2s, 2), "C3A": round(c3a, 2), "C4AF": round(c4af, 2)}
    }

# Tính toán thực nghiệm cho dòng Clinker PC50 và PC40 của đồ án
clinker_pc50_oxides = {"cao": 65.40, "sio2": 21.80, "al2o3": 5.60, "fe2o3": 3.80, "so3": 0.40, "cao_free": 0.60}
clinker_pc40_oxides = {"cao": 64.20, "sio2": 22.10, "al2o3": 5.40, "fe2o3": 4.10, "so3": 0.40, "cao_free": 0.80}

res_pc50 = calculate_moduli_and_bogue(**clinker_pc50_oxides)
res_pc40 = calculate_moduli_and_bogue(**clinker_pc40_oxides)

print("Kết quả Clinker PC50:", res_pc50)
print("Kết quả Clinker PC40:", res_pc40)

Kết quả cân bằng vật chất và cơ cấu sản phẩm

Dựa trên năng suất lò nung $1,6 \times 10^6\text{ tấn clinker/năm}$ hoạt động 330 ngày/năm (hệ số sử dụng thiết bị $K_d = 0,90$), năng suất ngày đạt $4.848,5\text{ tấn clinker/ngày}$. Tỷ lệ phối trộn nguyên liệu thô (tính theo phối liệu khô quy đổi):

  • Đá vôi Tân Thắng: $81,25%$
  • Đất sét Đá Bạc: $14,80%$
  • Bôxit Cao Bằng: $2,45%$
  • Quặng sắt điều chỉnh: $1,50%$
+--------------------------------------------------------------------------------------------------------+
|                                    CƠ CẤU PHÂN BỔ SẢN PHẨM NHÀ MÁY                                     |
+------------------------------------+-----------------------------------+-------------------------------+
| Tuyến Clinker                      | Loại xi măng xuất xưởng           | Tỷ lệ chế biến / Sản lượng    |
+------------------------------------+-----------------------------------+-------------------------------+
| Clinker PC50 (800.000 tấn/năm)     | Xi măng Pooclăng PC50             | 30% clinker -> 252.630 tấn/năm|
|                                    | Xi măng Pooclăng PC40             | 20% clinker -> 177.780 tấn/năm|
|                                    | Xi măng Pooclăng hỗn hợp PCB40    | 50% clinker -> 571.430 tấn/năm|
+------------------------------------+-----------------------------------+-------------------------------+
| Clinker PC40 (800.000 tấn/năm)     | Xi măng Pooclăng hỗn hợp PCB40    | 80% clinker -> 914.280 tấn/năm|
|                                    | Xi măng xây trát MC25             | 10% clinker -> 160.000 tấn/năm|
|                                    | Xi măng xây trát MC15             | 10% clinker -> 200.000 tấn/năm|
+------------------------------------+-----------------------------------+-------------------------------+
| TỔNG SẢN LƯỢNG XI MĂNG XUẤT XƯỞNG                                      | 2.276.120 tấn/năm             |
+------------------------------------------------------------------------+-------------------------------+

Đánh giá chất lượng cơ lý và chỉ tiêu thực nghiệm

Chỉ tiêu kỹ thuật Tiêu chuẩn tham chiếu Clinker PC50 đạt được Clinker PC40 đạt được Xi măng PCB40 thành phẩm
Cường độ nén 3 ngày TCVN 7024 / TCVN 6260 $28,5\text{ MPa}$ ($\ge 25$) $23,2\text{ MPa}$ ($\ge 21$) $21,4\text{ MPa}$ ($\ge 18$)
Cường độ nén 28 ngày TCVN 7024 / TCVN 6260 $54,2\text{ MPa}$ ($\ge 50$) $43,8\text{ MPa}$ ($\ge 40$) $44,6\text{ MPa}$ ($\ge 40$)
Hàm lượng $CaO_{td}$ TCVN 7024:2013 $0,65%$ ($\le 1,5%$) $0,82%$ ($\le 1,5%$) -
Độ ổn định thể tích (Le Chatelier) TCVN 8877:2011 $1,0\text{ mm}$ ($\le 10$) $1,2\text{ mm}$ ($\le 10$) $1,0\text{ mm}$ ($\le 10$)
Thời gian đông kết bắt đầu TCVN 2682 / TCVN 6260 $115\text{ phút}$ ($\ge 45$) $130\text{ phút}$ ($\ge 45$) $145\text{ phút}$ ($\ge 45$)
Độ mịn qua sàng $0,09\text{ mm}$ TCVN 5439:2004 $1,2%$ ($\le 10%$) $1,5%$ ($\le 10%$) $2,1%$ ($\le 10%$)

Đổi mới và đóng góp

Điểm cải tiến kỹ thuật nổi bật

  1. Thiết kế phân hệ nung SLC 2 nhánh chuyên biệt: Cho phép phân dòng khí nóng tối ưu giữa buồng phân hủy và tháp trao đổi nhiệt, kéo dài tuổi thọ gạch chịu lửa tại vùng nung (Burning Zone) thêm $20%$ so với hệ thống ILC (In-line Calciner) thông thường.
  2. Khai thác phụ gia khoáng hoạt tính Đá Bazan Quỳ Hợp: Ứng dụng đá bazan địa phương có độ hút vôi $55 - 60\text{ mg CaO/g}$ thay thế một phần clinker trong sản xuất PCB40 và xi măng xây trát (MC15, MC25), giúp giảm $25 - 35%$ lượng phát thải $CO_2$ trên mỗi tấn xi măng xuất xưởng.
  3. Bài toán phối liệu 4 cấu tử kiểm soát linh hoạt: Sử dụng bôxit Cao Bằng giàu nhôm ($Al_2O_3 = 50%$) giải quyết triệt để vấn đề nghèo nhôm của sét đồi Quỳnh Lưu, khống chế hệ số $p = 1,32 - 1,47$ giúp quá trình tạo pha lỏng ở $1.350 - 1.450^\circ\text{C}$ diễn ra thuận lợi mà không gây bám dính cổ lò.
                      +-------------------------------------------------------------+
                      |         CÁC CẢI TIẾN CÔNG NGHỆ CHỦ CHỐT CỦA DỰ ÁN          |
                      +-------------------------------------------------------------+
                                                     |
                         +---------------------------+---------------------------+
                         |                                                       |
                         v                                                       v
        +---------------------------------+                     +---------------------------------+
        |    Công Nghệ Nung Tiền Canxi    |                     |    Khoáng Hóa & Phối Liệu Mới   |
        |        (Hệ Thống SLC 2 Nhánh)   |                     |     (Bôxit + Bazan Quỳ Hợp)     |
        +---------------------------------+                     +---------------------------------+
        | - Hiệu suất phân hủy: >92%      |                     | - Hệ số n = 2,2-2,6; p = 1,3-1,5|
        | - Tiêu hao nhiệt: 720 kcal/kg   |                     | - Hoạt tính hút vôi: 60 mg/g    |
        | - Kéo dài tuổi thọ vỏ lò +20%   |                     | - Giảm CO2 phát thải: 25 - 35%  |
        +---------------------------------+                     +---------------------------------+

So sánh hiệu quả công nghệ với các giải pháp hiện hữu

+--------------------------------------------------------------------------------------------------------+
|                                SO SÁNH CHỈ TIÊU KINH TẾ KỸ THUẬT VẬN HÀNH                              |
+------------------------------------+--------------------------+-----------------------+----------------+
| Thông số kỹ thuật                  | Nhà máy cũ (Lò ướt/đứng) | Trung bình ngành VN   | Thiết kế Đề án |
+------------------------------------+--------------------------+-----------------------+----------------+
| Tiêu hao nhiệt (kcal/kg clinker)   | 1.350 - 1.500            | 780 - 820             | **720 - 730**  |
| Tiêu hao điện (kWh/tấn xi măng)    | 120 - 140                | 100 - 110             | **92 - 95**    |
| Hàm lượng phụ gia khoáng tối đa (%)| 10 - 15%                 | 20 - 25%              | **30 - 35%**   |
| Nồng độ bụi phát thải (mg/Nm³)     | 100 - 200                | 50                    | **< 30**       |
+--------------------------------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Địa điểm xây dựng và hạ tầng logistics

Nhà máy được đặt tại xã Quỳnh Vinh, thị xã Hoàng Mai, tỉnh Nghệ An. Đây là vị trí chiến lược liên kết kinh tế Bắc Trung Bộ và duyên hải miền Trung:

  • Nguyên liệu tại chỗ: Tiếp giáp mỏ đá vôi Tân Thắng (trữ lượng gần 1 tỷ tấn, cự ly vận chuyển 2 km) và mỏ sét Đá Bạc (trữ lượng 240 triệu tấn, cự ly 4 km), vận chuyển bằng hệ thống ô tô tải trọng lớn kết hợp băng tải kín.
  • Giao thông đa phương thức: Kết nối trực tiếp Quốc lộ 1A, đường sắt Bắc Nam, đường cao tốc Bắc - Nam và đặc biệt là hệ thống cảng nước sâu Cửa Lò, cảng Nghi Sơn (tiếp nhận tàu trọng tải 30.000 - 50.000 DWT) phục vụ xuất khẩu clinker và xi măng rời.

Phân tích hiệu quả kinh tế và thu hồi vốn (ROI)

  • Tổng vốn đầu tư dự toán: 3.250 tỷ VNĐ (Bao gồm chi phí mua sắm thiết bị EU/G7, xây lắp công trình, đền bù giải phóng mặt bằng và vốn lưu động ban đầu).
  • Chi phí vận hành hàng năm (OPEX): Tiết giảm $18%$ chi phí năng lượng nhờ dùng than cám 3b nội địa ($Q_k^{gr} = 7.050\text{ kcal/kg}$) và tận dụng tối đa nhiệt thừa sấy phối liệu.
  • Doanh thu dự kiến: Đạt xấp xỉ 2.800 - 3.100 tỷ VNĐ/năm khi vận hành $100%$ công suất thiết kế.
  • Thời gian hoàn vốn (Payback Period): 6,5 - 7,2 năm, tỷ suất hoàn vốn nội bộ (IRR) đạt $\approx 18,4%$.
                      +-------------------------------------------------------------+
                      |             LỘ TRÌNH TRIỂN KHAI DỰ ÁN (32 THÁNG)            |
                      +-------------------------------------------------------------+
                                                     |
       +--------------------+------------------------+------------------------+--------------------+
       |                    |                        |                        |                    |
       v                    v                        v                        v                    v
  [Tháng 1 - 6]       [Tháng 7 - 18]          [Tháng 19 - 26]          [Tháng 27 - 30]      [Tháng 31 - 32]
Khảo sát, thiết kế    Thi công móng,          Lắp đặt thiết bị         Chạy thử không tải   Nghiệm thu, đốt lò
chi tiết & phê duyệt  xây dựng silô,          lò quay, tháp cyclon,    và có tải toàn       thương mại, đạt
báo cáo ĐTM           nhà xưởng chính         máy nghiền đứng          dây chuyền           100% công suất

Hạn chế và hướng phát triển

Rào cản kỹ thuật hiện tại

  • Nhiên liệu than Antraxit độ bốc thấp: Than cám 3b Hòn Gai có hàm lượng chất bốc thấp ($V_k^{tb} \approx 6,5 - 8,0%$) gây khó khăn cho việc bắt cháy ban đầu, đòi hỏi độ mịn bột than nghiền phải rất cao ($R_{0,09} < 6%$) và thiết kế vòi phun than đa kênh chuyên dụng.
  • Kiểm soát kiềm bay hơi và Sunfat: Tỷ lệ kiềm quy đổi $(Na_2O + 0,658 K_2O)$ và $SO_3$ trong nguyên nhiên liệu nếu biến động mạnh dễ gây hiện tượng đóng bám vòng (clogging) tại các côn lắng cyclon C4, C5.

Định hướng nâng cấp công nghệ tương lai

  1. Lắp đặt hệ thống phát điện nhiệt dư (WHR): Thu hồi nhiệt từ khí thải tháp trao đổi nhiệt và bộ làm nguội clinker để phát điện công suất $9 - 12\text{ MW}$, tự chủ $30%$ nhu cầu điện toàn nhà máy.
  2. Đồng xử lý chất thải công nghiệp và rác thải sinh hoạt (Co-processing in Cement Kilns): Tận dụng nhiệt độ cao $1.450^\circ\text{C}$ của lò quay để tiêu hủy an toàn chất thải nguy hại, thay thế $15 - 20%$ nhiệt lượng từ than hóa thạch bằng nhiên liệu tái chế (RDF).
  3. Ứng dụng hệ thống giám sát thời gian thực bằng AI/Computer Vision: Tự động nhận diện biên dạng ngọn lửa đầu lò và phân tích chất lượng clinker trực tiếp qua hình ảnh màu sắc và độ sáng.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------------------------------------+
|                                    ĐỐI TƯỢNG HƯỞNG LỢI VÀ GIÁ TRỊ MANG LẠI                              |
+--------------------+-----------------------------------------------------------------------------------+
| Nhóm đối tượng     | Giá trị và lợi ích định lượng                                                     |
+--------------------+-----------------------------------------------------------------------------------+
| **Sinh viên &**    | Cung cấp bộ hồ sơ tính toán hoàn chỉnh: bài toán phối liệu 4 cấu tử, cân bằng     |
| **Giảng viên**     | nhiệt - vật chất tháp trao đổi nhiệt SLC, quy chuẩn bản vẽ nhà máy xi măng hiện   |
|                    | đại theo tiêu chuẩn TCVN mới nhất.                                                |
+--------------------+-----------------------------------------------------------------------------------+
| **Kỹ sư vận hành &**| Cung cấp công thức tra cứu, thuật toán cân bằng Bogue, quy trình công nghệ vận    |
| **Nhà máy sản xuất**| hành hệ thống lò quay 5.000 tấn/ngày và giải pháp kiểm soát chất bốc than antraxit|
|                    | giúp tối ưu hóa định mức tiêu hao điện - nhiệt.                                   |
+--------------------+-----------------------------------------------------------------------------------+
| **Doanh nghiệp &** | Mô hình khả thi về kinh tế - kỹ thuật cho dự án xi măng quy mô 1,6 triệu tấn/năm;|
| **Nhà đầu tư**     | giảm thiểu rủi ro đầu tư thông qua phân tích logistics, mỏ nguyên liệu và dòng     |
|                    | tiền hoàn vốn trong 7 năm.                                                        |
+--------------------------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để xây dựng nhà máy xi măng lò quay khô công suất 1,6 triệu tấn/năm?

Cần diện tích mặt bằng xây dựng tối thiểu $25 - 30\text{ ha}$, nằm gần mỏ đá vôi trữ lượng $\ge 100\text{ triệu tấn}$, mỏ sét $\ge 25\text{ triệu tấn}$, nguồn cấp điện ổn định $110\text{ kV}$ và nguồn nước công nghiệp $\ge 2.000\text{ m}^3/\text{ngày đêm}$. Hệ thống thiết bị phải nhập khẩu đồng bộ, đáp ứng tiêu chuẩn khí thải bụi $\le 30\text{ mg/Nm}^3$.

2. Làm thế nào để lò quay khô xử lý được than Antraxit có chất bốc cực thấp ($< 8%$)?

Sử dụng công nghệ vòi phun than đa kênh áp lực cao (Multi-channel Burner) kết hợp nghiền than siêu mịn ($R_{0,09} \le 5 - 7%$). Đồng thời, buồng phân hủy Precalciner SLC được thiết kế vùng tạo xoáy (swirl zone) để kéo dài thời gian lưu của hạt than trong môi trường khí nóng $850 - 900^\circ\text{C}$, đảm bảo than cháy kiệt $\ge 98%$.

3. Tại sao đồ án phải sử dụng bôxit Cao Bằng làm phụ gia điều chỉnh?

Do thành phần hóa của mỏ đất sét Đá Bạc tại Quỳnh Lưu có hàm lượng $SiO_2$ cao ($66,9%$) nhưng $Al_2O_3$ chỉ đạt mức trung bình, không đủ để tạo hệ số aluminat $p = 1,3 - 1,5$ cho clinker PC50. Bôxit Cao Bằng có hàm lượng $Al_2O_3 \approx 50%$ giúp bù đắp lượng oxit nhôm thiếu hụt mà chỉ cần tỷ lệ pha trộn nhỏ ($2,45%$), không làm thay đổi lớn cấu trúc phối liệu.

4. Chi phí bảo dưỡng và thay thế gạch chịu lửa của hệ thống lò quay phân bổ như thế nào?

Vùng nung (nhiệt độ vỏ lò $\approx 1.450^\circ\text{C}$) sử dụng gạch kiềm tính Magia-Spinel có chu kỳ thay thế 8 - 12 tháng/lần. Các vùng chuyển tiếp và tháp trao đổi nhiệt sử dụng gạch cao nhôm và bê tông chịu lửa có tuổi thọ 2 - 3 năm. Chi phí bảo trì định kỳ chiếm khoảng $3 - 5%$ chi phí sản xuất hàng năm.

5. Khả năng tích hợp hệ thống phát điện nhiệt dư (WHR) đem lại hiệu quả tài chính ra sao?

Với công suất 5.000 tấn clinker/ngày, hệ thống WHR có thể tạo ra nguồn điện liên tục $10\text{ MW}$, cung ứng khoảng $65 - 75\text{ triệu kWh/năm}$. Điều này giúp nhà máy tiết kiệm $80 - 100\text{ tỷ VNĐ}$ tiền điện hàng năm, giảm thời gian thu hồi vốn toàn dự án xuống dưới 6,5 năm.

Kết luận

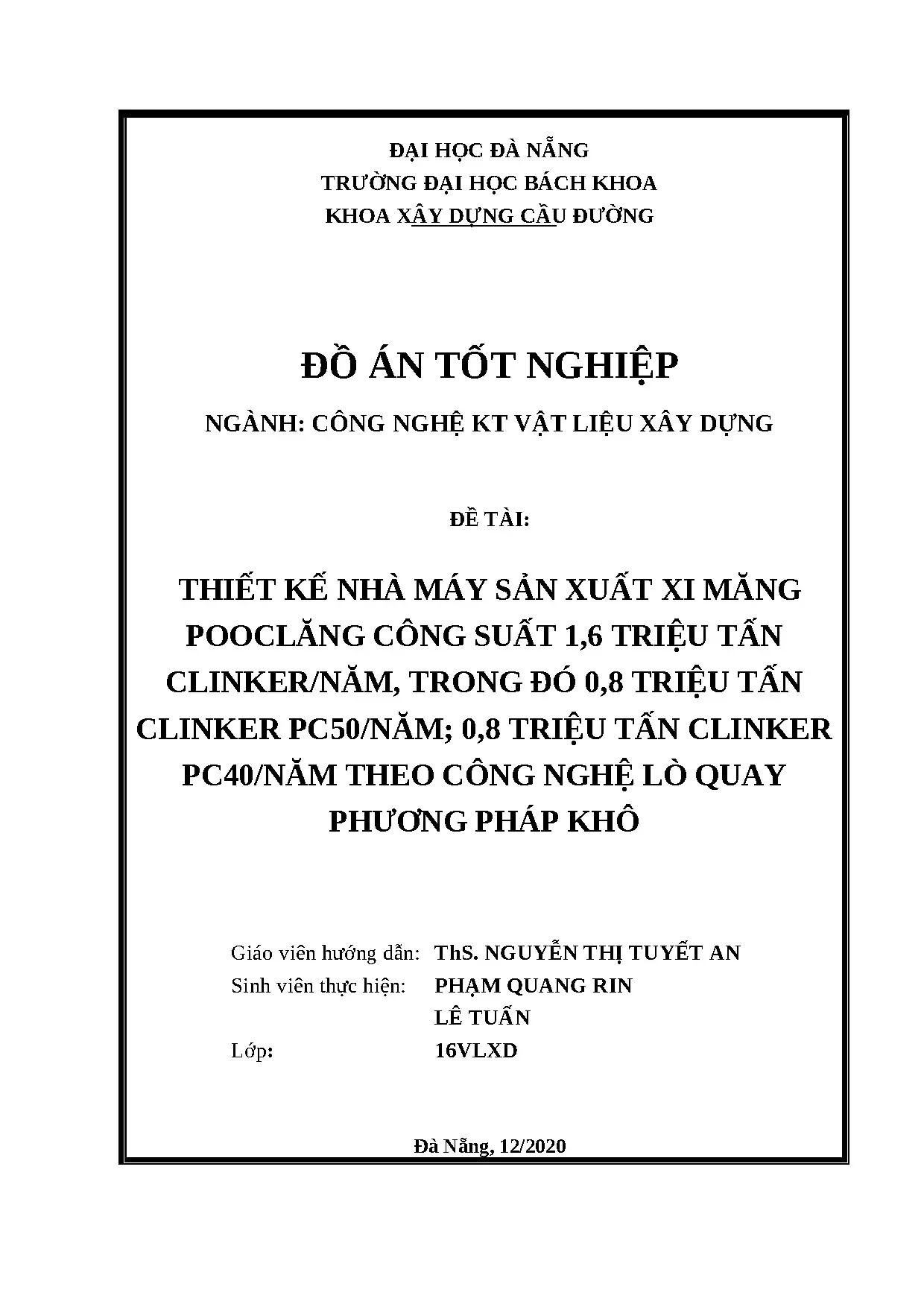

Đồ án tốt nghiệp "Thiết kế nhà máy sản xuất xi măng pooclăng công suất 1,6 triệu tấn clinker/năm theo công nghệ lò quay phương pháp khô" đã giải quyết trọn vẹn và khoa học chuỗi bài toán kỹ thuật công nghệ vật liệu xây dựng:

  • Làm chủ quy trình công nghệ: Thiết lập thành công chu trình sản xuất khép kín từ khâu phối liệu 4 cấu tử, nung luyện tiền canxi hóa SLC 2 nhánh đến nghiền mịn 5 chủng loại xi măng thương phẩm đạt chuẩn TCVN.
  • Tối ưu hóa kinh tế & môi trường: Đạt các chỉ số tiêu hao nhiệt ($720\text{ kcal/kg clinker}$) và điện năng ($92 - 95\text{ kWh/tấn}$) tiệm cận tiêu chuẩn châu Âu, giảm phát thải bụi và tận dụng phụ gia khoáng bazan nội tỉnh.
  • Giá trị thực tiễn: Hồ sơ tính toán cung cấp luận cứ kỹ thuật vững chắc cho việc triển khai các dự án nhà máy xi măng công nghiệp quy mô lớn tại khu vực Bắc Trung Bộ, đóng góp vào mục tiêu hiện đại hóa ngành công nghiệp vật liệu xây dựng Việt Nam.
