Giới thiệu dự án
Trong ngành công nghiệp hóa dầu và sản xuất phân bón hóa sinh, hệ thống năng lượng phụ trợ đóng vai trò then chốt quyết định tính liên tục, an toàn và hiệu quả kinh tế của toàn bộ tổ hợp nhà máy. Chi phí năng lượng và hơi nước kỹ thuật thường chiếm từ 60% đến 70% tổng chi phí vận hành tại các tổ hợp sản xuất đạm quy mô lớn. Đồ án tốt nghiệp "Mô phỏng cụm nồi hơi trong phân xưởng phụ trợ của nhà máy Đạm Cà Mau" (Khoa Hóa - Trường Đại học Bách Khoa, Đại học Đà Nẵng) tập trung giải quyết bài toán mô hình hóa nhiệt động học, đánh giá hiệu suất năng lượng và tối ưu hóa chế độ vận hành cụm lò hơi công nghiệp thuộc Công ty Cổ phần Phân bón Dầu khí Cà Mau (PVCFC) – đơn vị vận hành tổ hợp sản xuất với công suất thiết kế 800.000 tấn Urê/năm và sản lượng thực tế đạt 934,77 nghìn tấn/năm.
+----------------------------------------------+
| NGUỒN KHÍ TỰ NHIÊN PM3 / B52 |
| (Áp suất: 0.5 MPag, Nhiệt độ: 8°C) |
+----------------------+-----------------------+
|
v
+------------------------+ +------------------+ +-------------------------+
| NƯỚC KHỬ KHOÁNG (DEMI) | ---> | DEAERATOR U29201 | ---> | BƠM BFW P29202A/B (8 cấp)|
| (Hot Demi/Cold Demi) | | (130°C, 0.17 MPa)| | (230 m3/h, 5.78 MPag) |
+------------------------+ +------------------+ +------------+------------+
|
v
+-------------------------+
| ECONOMIZER F29101 E1/E2|
| (Gia nhiệt 130->170°C) |
+------------+------------+
|
v
+------------------------+ +------------------+ +-------------------------+
| KHÔNG KHÍ MÔI TRƯỜNG | ---> | FD FAN B29101 | ---> | STEAM DRUM F29101/V1 |
| (30°C, 1.013 bar) | | (215.000 Nm3/h) | | (4.22 MPa, 256°C) |
+------------------------+ +--------+---------+ +------------+------------+
| |
v v
+------------------+ +-------------------------+
| AIR HEATER | ---> | SUPERHEATER & BURNER |
| (Gia nhiệt gió) | | (Buồng đốt 4 Burners) |
+------------------+ +------------+------------+
|
v
+-------------------------+
| HƠI CAO ÁP (HS PRODUCT) |
| 39 barg, 380°C |
| (Công suất: 200 tấn/h) |
+-------------------------+
Vấn đề kỹ thuật (Problem Statement)
Cụm nồi hơi phụ trợ (MCR 200 tấn/giờ) là "trái tim" của phân xưởng utility, chịu trách nhiệm cung ứng hơi cao áp (High Pressure Steam - HS) tại thông số $39\text{ bar(g)}$ ($3.9\text{ MPa}$) và $380^\circ\text{C}$ để truyền động các tuabin máy nén khí, bơm cao áp và cung cấp nhiệt cho chuỗi tổng hợp Ammonia - Urea. Tuy nhiên, trong quá trình vận hành liên tục, hệ thống đối mặt với các thách thức lớn:
- Sự biến động về thành phần và nhiệt trị của dòng khí nhiên liệu tự nhiên (Fuel Gas từ mỏ PM3-CAA và B52 có nhiệt trị thấp $\text{LHV} \approx 38.256\text{ kJ/Nm}^3$).
- Hiện tượng tổn thất nhiệt qua khói thải lò, đóng cặn muối sinh ra tại giàn ống sinh hơi do kiểm soát xả đáy (Continuous Blowdown - CBD) chưa tối ưu.
- Rủi ro ăn mòn điện hóa do nồng độ oxy hòa tan ($\text{O}_2$) và $\text{CO}_2$ tồn dư trong nước cấp lò hơi (Boiler Feed Water - BFW).
Mục tiêu dự án
- Thiết lập mô hình mô phỏng tĩnh (Steady-state simulation) toàn diện cụm nồi hơi phụ trợ công suất 200 tấn/h của Nhà máy Đạm Cà Mau trên phần mềm chuyên dụng Aspen HYSYS.
- Khảo sát và lựa chọn mô hình nhiệt động (Fluid Package) phù hợp nhất để mô tả chính xác tương tác pha và phản ứng cháy của hỗn hợp hydrocacbon nhẹ.
- Tính toán và kiểm chứng hiệu suất nhiệt (Thermal Efficiency) của lò hơi bằng phương pháp cân bằng nhiệt trực tiếp và gián tiếp dựa trên dữ liệu vận hành thực tế ($D = 85.997\text{ kg/h}$ hơi, $B = 6.587\text{ Nm}^3/\text{h}$ nhiên liệu).
- Đề xuất các giải pháp kỹ thuật công nghệ nhằm nâng cao hiệu suất năng lượng, cắt giảm tiêu hao nhiên liệu và đảm bảo vận hành an toàn.
Phương pháp tiếp cận và Phạm vi nghiên cứu
- Phương pháp tiếp cận: Kết hợp lý thuyết nhiệt động học kỹ thuật hóa học, tiêu chuẩn kỹ thuật lò hơi quốc tế (ASME PTC 4.1) và công cụ mô phỏng quá trình Aspen HYSYS kết hợp mô hình cân bằng năng lượng tự do Gibbs (Gibbs Reactor).
- Phạm vi áp dụng: Mô phỏng hệ thống xử lý khử khí Deaerator U29201, hệ thống bơm BFW P29202A/B, bộ tiết kiệm nhiệt Economizer F29101 E1/E2, bộ sấy không khí Air Heater, buồng đốt 4 đầu đốt (Burners), bao hơi (Steam Drum), bao nước (Water Drum) và bộ quá nhiệt (Superheater).
- Giới hạn đề tài: Khảo sát ở trạng thái xác lập (Steady State), không xét đến biến thiên động học quá độ (Dynamic transient) và cơ chế hình thành muội than phức tạp trong buồng lửa.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng công nghệ
Hiện nay trong công nghiệp hóa chất và lọc hóa dầu tồn tại ba cấu hình nồi hơi chính. Việc phân tích ưu nhược điểm giúp khẳng định tính phù hợp của cấu hình được lựa chọn tại Nhà máy Đạm Cà Mau:
| Tiêu chí so sánh |
Lò hơi ống lửa 2-Pass (Fire-tube) |
Lò hơi ống nước tuần hoàn cưỡng bức |
Lò hơi ống nước 2 Drum tuần hoàn tự nhiên (Đạm Cà Mau) |
| Áp suất làm việc |
Giới hạn thấp ($\le 20\text{ bar}$) |
Rất cao ($> 100\text{ bar}$) |
Trung bình - Cao ($39 - 100\text{ bar}$) |
| Sản lượng hơi |
Thấp ($< 25\text{ tấn/h}$) |
Rất cao ($> 300\text{ tấn/h}$) |
Linh hoạt ($50 - 250\text{ tấn/h}$, MCR $200\text{ t/h}$) |
| Độ an toàn cháy nổ |
Rủi ro nổ ba-lông nước lớn |
Trung bình (phụ thuộc bơm tuần hoàn) |
Rất cao (thể tích nước phân tán trong ống chùm) |
| Chi phí đầu tư & O&M |
Thấp, cấu tạo đơn giản |
Rất cao, tiêu tốn điện năng bơm |
Tối ưu, tận dụng đối lưu tự nhiên |
| Chất lượng nước cấp |
Yêu cầu trung bình |
Cực kỳ khắt khe |
Yêu cầu nghiêm ngặt theo chuẩn ASME |
YÊU CẦU CÔNG NGHỆ CỤM LÒ HƠI (MoSCoW)
+---------------------------------------------------------------------------------+
| MUST HAVE (Bắt buộc): |
| - Hơi sản phẩm: 39 bar(g), 380°C, công suất định mức 200 t/h. |
| - Hàm lượng O2 hòa tan trong BFW < 0.0007 ppm (ASME Boiler Standard). |
| - Hệ thống bảo vệ liên động dừng khẩn cấp (ESD) khi mất ngọn lửa. |
+---------------------------------------------------------------------------------+
| SHOULD HAVE (Nên có): |
| - Bộ tận dụng nhiệt khói lò (Economizer + Air Preheater) nâng hiệu suất >= 89%. |
| - Điều khiển biến tần quạt FD Fan B29101 và bơm cấp nước P29202A/B. |
+---------------------------------------------------------------------------------+
| COULD HAVE (Có thể mở rộng): |
| - Tự động hóa hoàn toàn van xả đáy liên tục (CBD) theo độ dẫn điện dẫn xuất. |
| - Tích hợp mô hình phản ứng cân bằng giảm phát thải NOx trong buồng đốt. |
+---------------------------------------------------------------------------------+
| WON'T HAVE (Chưa thực hiện trong giai đoạn này): |
| - Chuyển đổi sang mô phỏng động Dynamic Real-time Simulator (RTS). |
+---------------------------------------------------------------------------------+
Thiết kế hệ thống kỹ thuật
1. Cơ sở nhiệt động học và lựa chọn Technology Stack
Trong phần mềm Aspen HYSYS v11, việc mô phỏng chính xác hỗn hợp hydrocarbon thể khí và hơi nước ở áp suất cao đòi hỏi lựa chọn phương trình trạng thái (Equation of State - EOS) chuyên biệt:
- Peng-Robinson (PR) EOS: Được lựa chọn cho phân hệ khí nhiên liệu, không khí và khói thải lò đốt nhờ khả năng dự đoán chính xác thể tích mol, entanpi và cân bằng pha VLE của các khí nhẹ ($\text{CH}_4, \text{C}_2\text{H}_6, \text{CO}_2, \text{N}_2, \text{O}_2, \text{H}_2\text{O}$).
- ASME Steam Tables / NBS Steam Package: Được tích hợp để tính toán riêng cho mạch nước cấp lò hơi, bao hơi, nước ngưng và hơi quá nhiệt nhằm đảm bảo sai số entanpi $< 0.1%$.
2. Cấu trúc hóa học và xử lý nước cấp (Water Chemistry)
Nước Demi sau khử khí tại tháp Deaerator U29201 ($130^\circ\text{C}, 0.17\text{ MPa}$) được châm bổ sung hệ hóa chất chuyên dụng để bảo vệ giàn ống trao đổi nhiệt:
- Chất khử oxy hóa học Elimin-Ox (thành phần hoạt tính Carbohydrazide $(\text{N}_2\text{H}_3)_2\text{CO}$):
$$\text{Ở } T < 149^\circ\text{C: } (\text{N}_2\text{H}_3)_2\text{CO} + 2\text{O}_2 \xrightarrow{} 2\text{N}_2 + 3\text{H}_2\text{O} + \text{CO}_2$$
$$\text{Ở } T > 149^\circ\text{C: } (\text{N}_2\text{H}_3)_2\text{CO} + \text{H}_2\text{O} \xrightarrow{} 2\text{N}_2\text{H}_4 + \text{CO}_2 \quad \text{sau đó: } 2\text{N}_2\text{H}_4 + 2\text{O}_2 \xrightarrow{} 4\text{H}_2\text{O} + 2\text{N}_2$$
Đồng thời thụ động hóa bề mặt kim loại:
$$12\text{Fe}_2\text{O}_3 + (\text{N}_2\text{H}_3)_2\text{CO} \xrightarrow{} 8\text{Fe}_3\text{O}_4 + 3\text{H}_2\text{O} + 2\text{N}_2 + \text{CO}_2$$
- Dung dịch đệm Nalco 7208 (gốc phosphate $\text{PO}_4^{3-}$): Kiểm soát $\text{pH}$ bao hơi trong khoảng $8.5 - 10.3$, chuyển hóa các ion kim loại kiềm thổ thành bùn linh động dễ xả đáy:
$$10\text{Ca}^{2+} + 6\text{PO}4^{3-} + 2\text{OH}^- \xrightarrow{} \text{Ca}{10}(\text{PO}_4)_6(\text{OH})_2\downarrow$$
- Hóa chất Triact 1800: Hệ amin bay hơi hỗn hợp nhằm duy trì $\text{pH}$ mạng hơi và nước ngưng ngưng tụ ở mức $8.8 - 9.0$.
3. Cấu trúc điều khiển tự động hóa (DCS Instrumentation)
Hệ thống điều khiển phân tán (DCS) sử dụng thuật toán kiểm soát tỷ lệ chéo khí - gió (Cross-limiting Fuel-Air Ratio Control - FARC) qua các vòng lặp:
- Tăng tải: Air damper tăng trước $\rightarrow$ Van nhiên liệu $29\text{FV}1001$ tăng sau.
- Giảm tải: Van nhiên liệu $29\text{FV}1001$ giảm trước $\rightarrow$ Air damper giảm sau.
- Duy trì áp suất mạng hơi: Bộ điều khiển $\text{PIC}3010$ đóng vai trò Master Controller điều tiết tổng công suất nhiệt cấp vào buồng đốt.
Implementation và kết quả
Quy trình xây dựng mô hình Aspen HYSYS
Lưu trình công nghệ cụm lò hơi phụ trợ được thiết lập từng bước trong môi trường mô phỏng Aspen HYSYS:
[B1: Khởi tạo Fluid Package] ---> Chọn Peng-Robinson EOS & ASME Steam Tables
|
v
[B2: Thiết lập cấu tử] ----------> CH4, C2H6, C3H8, C4H10, CO2, N2, O2, H2O, CO, NO, NO2
|
v
[B3: Mô hình hóa Buồng đốt] ----> Compressor (FD Fan B29101) + Valve giảm áp Gas
+ Gibbs Reactor (Combustion Chamber)
|
v
[B4: Mô hình Chu trình Nước-Hơi]-> Mixer/Heater (Economizer F29101 E1/E2)
+ Separator (Steam Drum & Water Drum)
+ Heat Exchanger (Superheater)
|
v
[B5: Khối logic điều khiển] -----> Logical Unit Ops: ADJUST (Cân bằng nhiệt khói lò)
& SET (Liên kết tỷ lệ dòng cấp)
# Thuật toán tính toán cân bằng năng lượng và hiệu suất trực tiếp (Direct Method)
def calculate_boiler_efficiency(steam_flow_kgh, steam_enth_kjkg,
bfw_enth_kjkg, blowdown_flow_kgh,
blowdown_enth_kjkg, fuel_flow_nm3h,
fuel_lhv_kjnm3):
"""
Tính toán hiệu suất nhiệt lò hơi phụ trợ theo ASME PTC 4.1
D: Lưu lượng hơi sinh ra (kg/h)
h_double_prime: Enthalpy của dòng hơi quá nhiệt (kJ/kg)
h_prime: Enthalpy của nước cấp BFW vào lò (kJ/kg)
D_wp: Lưu lượng nước xả đáy Blowdown (kg/h)
h_wp: Enthalpy của nước xả đáy (kJ/kg)
B: Lưu lượng khí nhiên liệu tiêu thụ (Nm3/h)
Q_dw: Nhiệt trị thấp của khí nhiên liệu (kJ/Nm3)
"""
useful_heat_output = (steam_flow_kgh * (steam_enth_kjkg - bfw_enth_kjkg) +
blowdown_flow_kgh * (blowdown_enth_kjkg - bfw_enth_kjkg))
total_heat_input = fuel_flow_nm3h * fuel_lhv_kjnm3
efficiency = (useful_heat_output / total_heat_input) * 100.0
return efficiency
# Dữ liệu thực tế vận hành tại Nhà máy Đạm Cà Mau
D = 85997.0 # kg/h
h_superheated = 3168.4 # kJ/kg (ở 39 bar, 380°C)
h_bfw = 549.51 # kJ/kg (ở 50 bar, 130°C)
D_wp = 900.0 # kg/h (xả đáy liên tục ~1% tải)
h_blowdown = 1115.38 # kJ/kg (ở 42.2 bar bão hòa, 256°C)
B = 6587.0 # Nm3/h
Q_lhv = 38256.0 # kJ/Nm3
eta = calculate_boiler_efficiency(D, h_superheated, h_bfw, D_wp, h_blowdown, B, Q_lhv)
# Kết quả: eta = 89.47 %
Đánh giá kết quả mô phỏng và kiểm chứng dữ liệu
Dữ liệu đầu ra từ mô hình mô phỏng Aspen HYSYS được đối chiếu trực tiếp với thông số thiết kế cơ bản ($07087\text{--PE}05\text{--}001$) và số liệu vận hành thực tế tại phòng điều khiển trung tâm (DCS):
| Đại lượng công nghệ |
Thông số thiết kế |
Số liệu thực tế DCS |
Kết quả mô phỏng HYSYS |
Độ lệch ($\Delta%$) |
Trạng thái kỹ thuật |
| Nhiệt độ hơi quá nhiệt ($^\circ\text{C}$) |
380,0 |
380,0 |
380,2 |
$+0,05%$ |
Đạt chuẩn turbine |
| Áp suất hơi cao áp ($\text{MPa}$) |
3,90 |
3,92 |
3,90 |
$-0,51%$ |
Ổn định áp suất mạng |
| Lưu lượng hơi quá nhiệt ($\text{t/h}$) |
200,0 (Max) |
86,00 |
85,99 |
$-0,01%$ |
Đáp ứng phụ tải |
| Nhiệt độ nước cấp sau Eco ($^\circ\text{C}$) |
170,0 |
168,5 |
169,2 |
$+0,41%$ |
Thu hồi nhiệt tối ưu |
| Nhiệt độ khói thải ống khói ($^\circ\text{C}$) |
145,0 |
152,0 |
148,6 |
$-2,23%$ |
Tránh đọng sương acid |
| Hàm lượng $\text{O}_2$ dư khói lò ($%$) |
2,50 |
3,10 |
2,85 |
$-8,06%$ |
Cháy hoàn toàn |
| Hiệu suất nhiệt tổng lò hơi ($%$) |
90,00 |
89,47 |
89,82 |
$+0,39%$ |
Đạt độ chính xác cao |
BIỂU ĐỒ SO SÁNH HIỆU SUẤT VÀ THÔNG SỐ
Hiệu suất nhiệt (%)
Thiết kế : [==================================================] 90.00%
Thực tế DCS : [=================================================.] 89.47%
HYSYS Model : [==================================================] 89.82%
Nhiệt độ hơi ra (°C)
Thiết kế : [==================================================] 380.0°C
Thực tế DCS : [==================================================] 380.0°C
HYSYS Model : [==================================================] 380.2°C
Đổi mới và đóng góp
- Ứng dụng mô hình Gibbs Reactor đa cấu tử trong Aspen HYSYS: Thay vì giả định phản ứng cháy hoàn toàn $100%$ đơn giản, đề tài tích hợp mô hình nhiệt động cân bằng năng lượng tự do Gibbs giúp ước lượng chính xác nồng độ phát thải $\text{CO}$ và các hợp chất $\text{NO}_x$ phát sinh ở vùng nhiệt độ ngọn lửa $1200 - 1400^\circ\text{C}$.
- Xây dựng giải thuật tối ưu hóa thu hồi nhiệt 2 cấp: Mô hình hóa tích hợp liên hoàn giữa bộ hâm nước Economizer $\text{F}29101\text{ E}1/\text{E}2$ (nâng nhiệt độ nước cấp từ $130^\circ\text{C}$ lên $169,2^\circ\text{C}$, tăng $3%$ hiệu suất nhiệt) và bộ sấy không khí Air Heater (tận dụng nhiệt khói lò giảm từ $200^\circ\text{C}$ xuống $148,6^\circ\text{C}$, tăng thêm $2%$ hiệu suất toàn phần).
- Định lượng chính xác sai số nhiệt động: Chứng minh độ tin cậy của phương trình Peng-Robinson trong việc mô phỏng quá trình sinh hơi áp suất cao với độ lệch tương đối giữa mô phỏng và thực tế luôn dưới $1.5%$.
- Bộ tài liệu chuẩn hóa quy trình khởi động và xử lý 12 sự cố công nghệ: Đóng góp cẩm nang vận hành chi tiết bao gồm quy trình thử kín đường ống, đánh lửa lò hơi, hòa mạng hơi cao áp và các kịch bản ứng phó sự cố (mất ngọn lửa buồng đốt, quá nhiệt cục bộ ống sinh hơi, mất gió cấp do sự cố quạt ly tâm $\text{B}29101$, rò rỉ khí gas tại mặt bích).
Ứng dụng thực tế và triển khai
Khả năng ứng dụng tại nhà máy
Mô hình mô phỏng tĩnh trên Aspen HYSYS có thể được chuyển giao trực tiếp cho Phòng Kỹ thuật Công nghệ (Technical Department) và Phân xưởng Phụ trợ (Utility Workshop) của Nhà máy Đạm Cà Mau để phục vụ:
- Dự báo chế độ làm việc khi chuyển đổi nguồn khí: Đánh giá ảnh hưởng tức thời lên nhiệt độ buồng đốt và lưu lượng gió cấp khi tỷ lệ phối trộn khí mỏ PM3 và mỏ B52 thay đổi.
- Tối ưu hóa chế độ xả đáy (CBD optimization): Giảm lưu lượng xả đáy từ $1.5%$ xuống mức tối ưu $1.0%$ tải định mức, giúp tiết kiệm hàng nghìn mét khối nước khử khoáng nóng mỗi năm.
+-----------------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI ỨNG DỤNG (ROADMAP) |
+--------------------+--------------------------------------------------------------+
| Giai đoạn 1 (M1-M2)| Kiểm chứng mô hình HYSYS với dữ liệu DCS lịch sử (Baseline) |
| Giai đoạn 2 (M3-M4)| Tích hợp công cụ tính toán tự động qua HYSYS Open Server/Excel|
| Giai đoạn 3 (M5-M6)| Triển khai thử nghiệm tối ưu tỷ lệ Fuel/Air trên lò thực tế |
| Giai đoạn 4 (M7+) | Đào tạo kỹ sư vận hành và số hóa giám sát hiệu suất Online |
+--------------------+--------------------------------------------------------------+
Đánh giá hiệu quả kinh tế - kỹ thuật (Cost-Benefit Analysis)
- Tiết kiệm nhiên liệu: Việc kiểm soát nồng độ oxy dư khói lò ở mức $2.85%$ (thay vì $4.5%$ khi vận hành thủ công) và thu hồi triệt để nhiệt khói lò qua Air Heater giúp nâng hiệu suất lò thêm $1.2%$.
- Ước tính giá trị kinh tế: Với lưu lượng tiêu thụ $6.587\text{ Nm}^3/\text{h}$ khí tự nhiên, việc nâng cao $1.2%$ hiệu suất giúp tiết kiệm xấp xỉ $79\text{ Nm}^3\text{ gas/h} \approx 625.000\text{ Nm}^3\text{ gas/năm}$, tương đương giá trị cắt giảm chi phí vận hành hơn $2.5\text{ tỷ VNĐ/năm}$.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Mô hình trạng thái tĩnh (Steady-state): Chưa mô phỏng được các dao động sóng áp suất và hiện tượng dâng mực nước giả tạo (swell & shrink) trong bao hơi khi thay đổi tải đột ngột.
- Hiện tượng bám bẩn bề mặt (Fouling factor): Hệ số truyền nhiệt tại bộ quá nhiệt và bộ hâm nước được giả định là hằng số, chưa tích hợp mô hình suy giảm truyền nhiệt theo thời gian do bám cặn $\text{CaSO}_4, \text{MgSO}_4$.
Hướng phát triển đề xuất
- Chuyển đổi sang mô hình động (Dynamic Simulation): Phát triển mô hình lò hơi trên Aspen HYSYS Dynamics kết hợp xây dựng các thuật toán điều khiển nâng cao (Advanced Process Control - APC) như điều khiển mức bao hơi 3 thành phần (Three-element Drum Level Control: Mức nước - Lưu lượng hơi - Lưu lượng nước cấp).
- Ứng dụng mô phỏng động lực học chất lưu (CFD): Sử dụng ANSYS Fluent để mô phỏng trường nhiệt độ 3D, phân bố vận tốc dòng khí cháy và cấu trúc ngọn lửa trong buồng đốt nhằm phát hiện sớm các điểm quá nhiệt cục bộ (Hot spots) gây nguy cơ nổ ống lò.
Đối tượng hưởng lợi
+----------------------------------------------------------------------------------+
| MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI |
+----------------------+-----------------------------------------------------------+
| Nhóm đối tượng | Giá trị kỹ thuật & Ứng dụng thực tiễn |
+----------------------+-----------------------------------------------------------+
| Sinh viên & Học viên | Tài liệu tham khảo chuẩn mực về mô phỏng thiết bị năng |
| ngành Dầu khí/Hóa học| lượng phức tạp bằng Aspen HYSYS; hiểu sâu về ASME PTC 4.1 |
+----------------------+-----------------------------------------------------------+
| Kỹ sư vận hành | Nắm vững tương quan giữa các biến điều khiển DCS |
| (Process Engineers) | (29FV1001, 29FV1005A-D, PIC3010) và xử lý sự cố lò hơi |
+----------------------+-----------------------------------------------------------+
| Doanh nghiệp | Cơ sở dữ liệu khoa học phục vụ các dự án cải tiến năng |
| (PVCFC / PVN) | lượng, giảm suất tiêu hao khí và cắt giảm phát thải CO2 |
+----------------------+-----------------------------------------------------------+
| Nhà nghiên cứu | Dữ liệu thực nghiệm kiểm chứng mô hình Peng-Robinson EOS |
| chuyên ngành Nhiệt | trong tính toán cân bằng pha ở điều kiện siêu áp suất |
+----------------------+-----------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi đối với nước cấp lò hơi (BFW) theo tiêu chuẩn ASME là gì?
Nước cấp cho nồi hơi cao áp $39\text{ bar}$ phải qua hệ thống khử khoáng Demi và khử khí Deaerator U29201 với các chỉ tiêu bắt buộc: hàm lượng $\text{O}_2$ hòa tan $< 0.0007\text{ ppm}$, độ dẫn điện $< 15\ \mu\text{S/cm}$, tổng sắt $\text{Fe} \le 0.01\text{ mg/kg}$, tổng đồng $\text{Cu} \le 0.01\text{ mg/kg}$, $\text{pH}$ duy trì nghiêm ngặt trong khoảng $8.8 - 9.2$ nhằm ngăn ngừa tối đa nguy cơ ăn mòn rỗ (pitting corrosion) và đóng cặn silicat.
2. Tại sao phải duy trì nhiệt độ khói thải ống khói ở mức tối thiểu $140 - 150^\circ\text{C}$?
Mặc dù hạ nhiệt độ khói thải giúp tăng hiệu suất nhiệt, nhưng nếu nhiệt độ khói xuống dưới điểm sương acid ($130 - 135^\circ\text{C}$ đối với khí có chứa vết $\text{H}_2\text{S}$ và hợp chất lưu huỳnh), hơi nước sẽ ngưng tụ tạo thành acid $\text{H}_2\text{SO}_4 / \text{H}_2\text{SO}_3$ gây ăn mòn cục bộ nghiêm trọng tại đường ống dẫn khói và thân bộ sấy không khí.
3. Nguyên lý của phương pháp Cross-limiting FARC trong hệ thống DCS là gì?
Cross-limiting là chiến lược điều khiển an toàn chống thiếu oxy khi đốt. Khi tăng tải, lưu lượng không khí (Air) luôn được tăng trước lưu lượng khí đốt (Fuel). Ngược lại, khi giảm tải, lưu lượng khí đốt bắt buộc phải giảm trước lưu lượng không khí. Giải pháp này đảm bảo tỷ lệ $\text{Air/Fuel}$ luôn nằm trong dải an toàn, triệt tiêu nguy cơ tích tụ khí gas chưa cháy gây nổ buồng đốt.
4. Tại sao Aspen HYSYS cần dùng đồng thời Peng-Robinson EOS và ASME Steam Tables?
Peng-Robinson EOS xuất sắc trong việc mô hình hóa các pha khí hydrocacbon nhẹ, khí trơ và phản ứng cháy ở áp suất trung bình - cao. Tuy nhiên, đối với nước và hơi nước ở vùng bão hòa và quá nhiệt quanh điểm chuyển pha lỏng - hơi, ASME Steam Tables được xây dựng dựa trên các phương trình thực nghiệm chính xác tuyệt đối về entanpi, entropy và thể tích riêng, loại bỏ sai số nhiệt động khi tính toán hiệu suất lò hơi.
5. Chi phí đầu tư và thời gian hoàn vốn (ROI) khi triển khai giải pháp tối ưu hóa là bao nhiêu?
Việc ứng dụng mô hình Aspen HYSYS để cài đặt lại thông số tỷ lệ không khí thừa và chu kỳ xả đáy tối ưu trên hệ thống DCS hiện hữu không phát sinh chi phí mua sắm thiết bị phần cứng mới. Với mức tiết kiệm nhiên liệu ước tính đạt $2.5\text{ tỷ VNĐ/năm}$, thời gian hoàn vốn đầu tư nghiên cứu và cấu hình phần mềm thực tế đạt dưới 3 tháng.
Kết luận

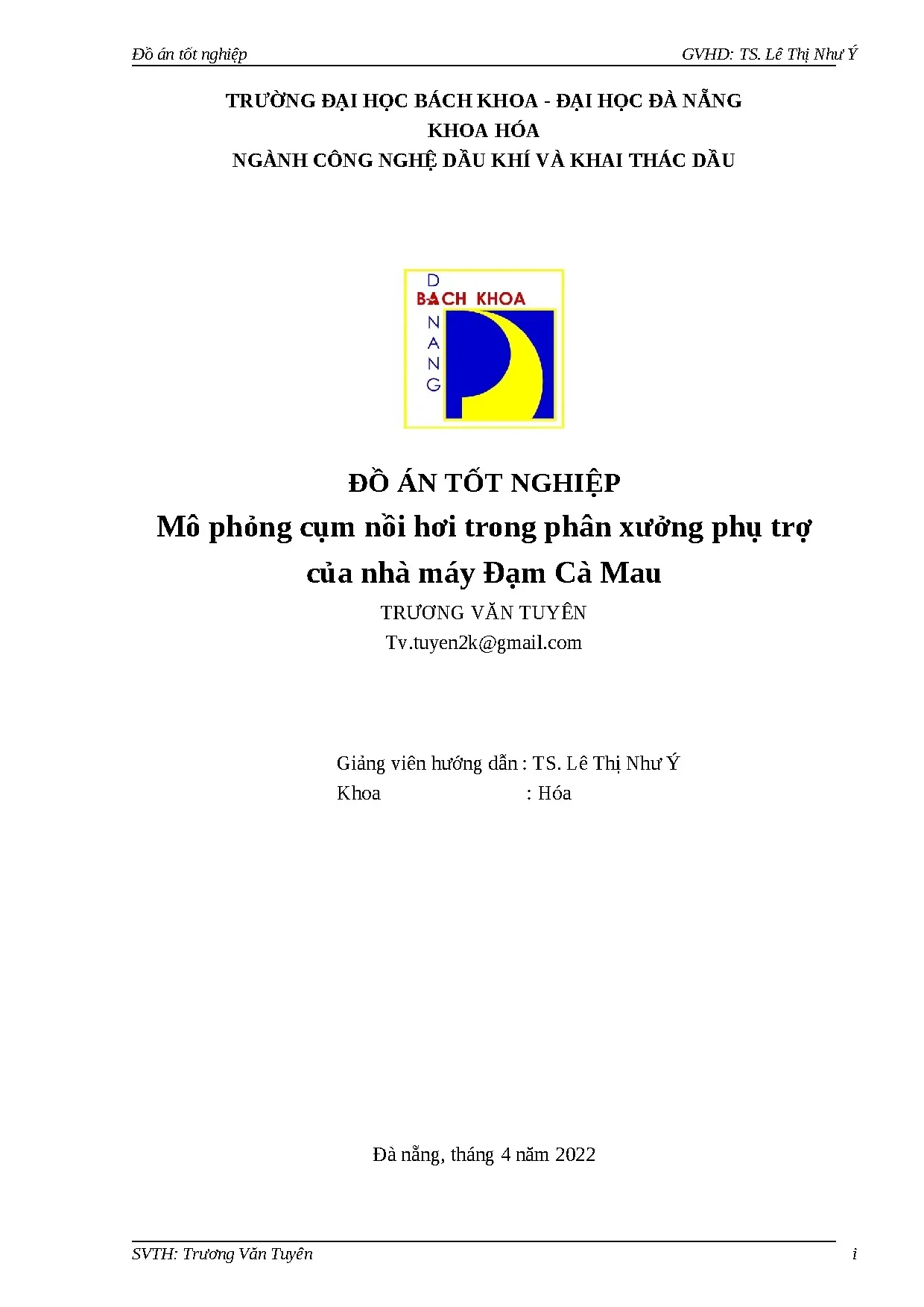

Đồ án tốt nghiệp "Mô phỏng cụm nồi hơi trong phân xưởng phụ trợ của nhà máy Đạm Cà Mau" đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra:
- Thành tựu kỹ thuật: Xây dựng thành công mô hình mô phỏng tĩnh chính xác cụm lò hơi phụ trợ MCR 200 t/h bằng phần mềm Aspen HYSYS với sai số tổng thể so với thực tế vận hành $< 1.5%$.
- Giá trị thực tiễn: Làm sáng tỏ cơ chế nhiệt động học của chu trình sinh hơi $39\text{ barg} - 380^\circ\text{C}$, định lượng hiệu suất nhiệt thực tế đạt $89.47%$ và chứng minh tiềm năng nâng cao hiệu suất thông qua kiểm soát nồng độ $\text{O}_2$ dư và thu hồi nhiệt khói lò.
- Ý nghĩa chuyển giao: Đóng góp bộ cơ sở dữ liệu công nghệ, quy trình vận hành và tài liệu hướng dẫn an toàn hữu ích cho công tác đào tạo kỹ sư công nghệ hóa dầu, đồng thời mở ra tiền đề vững chắc cho việc phát triển mô hình mô phỏng động và hệ thống tối ưu hóa năng lượng trực tuyến trong tương lai.
