Giới thiệu dự án
Bối cảnh và thực trạng ngành
Quá trình đô thị hóa nhanh tại Việt Nam đã thúc đẩy nhu cầu vận tải hành khách công cộng tăng trưởng bình quân từ 8% đến 12% mỗi năm. Tình trạng ùn tắc giao thông và ô nhiễm môi trường tại các đô thị đặc biệt như Hà Nội và TP. Hồ Chí Minh gây thiệt hại kinh tế ước tính hàng tỷ USD mỗi năm. Để giải quyết bài toán giao thông bền vững, việc mở rộng mạng lưới xe buýt công cộng sức chứa lớn là ưu tiên chiến lược hàng đầu.
Trong ngành công nghiệp ô tô nội địa, xu hướng chuyển dịch từ nhập khẩu nguyên chiếc (CBU) sang nhập khẩu khung gầm (Chassis) đồng bộ và tự chủ thiết kế, gia công, lắp ráp khung vỏ (Bodywork) đang là mô hình sản xuất chủ lực của các doanh nghiệp lớn như THACO Bus hay SAMCO. Tuy nhiên, việc nội địa hóa và tích hợp khung vỏ lên chassis nhập khẩu đặt ra thách thức kỹ thuật lớn về việc đảm bảo tính năng kéo, độ ổn định động lực học và độ bền mỏi kết cấu xương xe dưới điều kiện vận hành khắc nghiệt tại Việt Nam (dừng đỗ đón khách liên tục với tần suất 2-3 phút/lần, mặt đường hỗn hợp, dao động tải trọng lớn từ không tải đến quá tải).
graph TD
A[Chassis nhập khẩu WEICHAI WP7] --> C[Tích hợp Kết cấu Xe Buýt THACO TB115CT]
B[Khung vỏ Bodywork nội địa hóa] --> C
C --> D[Tính toán Động lực học & Sức kéo]
C --> E[Khảo sát Ổn định Dọc - Ngang]
C --> F[Mô phỏng Phần tử Hữu hạn FEA Khung xương]
D --> G[Tối ưu hóa Vận hành & An toàn Kỹ thuật]
E --> G
F --> G
Vấn đề kỹ thuật cần giải quyết (Problem Statement)
Đồ án tập trung giải quyết bài toán tính toán kiểm nghiệm kỹ thuật toàn diện cho dòng xe buýt thành phố THACO CITY TB115CT-WLFII (sức chứa 80 hành khách: 34 chỗ ngồi, 46 chỗ đứng). Các điểm nghẽn kỹ thuật bao gồm:
- Thiếu mô hình toán học chính xác mô phỏng đường đặc tính ngoài của động cơ diesel tăng áp điều khiển điện tử thế hệ mới khi áp dụng công thức kinh nghiệm truyền thống.
- Cần xác định chính xác các chỉ tiêu động lực học (lực kéo tiếp tuyến, cân bằng công suất, nhân tố động lực học $D$, khả năng leo dốc $i_{max}$) ở các dải tải trọng biến thiên từ 0% đến quá tải 120%.
- Đánh giá trạng thái ứng suất tập trung ($\sigma_{max}$) và độ võng/chuyển vị ($\delta_{max}$) của hệ khung xương không gian đa mảng liên kết chassis dưới các chế độ tải tĩnh và tải động vận hành.
Mục tiêu dự án
- Xây dựng đường đặc tính ngoài hiệu chỉnh cho động cơ Diesel WEICHAI WP7.300E30 bằng phương pháp giải tích thực nghiệm S. Leyderman cải tiến.
- Khảo sát động học và động lực học sức kéo, xây dựng đồ thị cân bằng lực kéo, cân bằng công suất và họ đường cong nhân tố động lực học $D - D_x$ theo vận tốc và các cấp số truyền.
- Tính toán kiểm nghiệm tính ổn định chuyển động trong mặt phẳng dọc và mặt phẳng ngang của xe khi đứng yên trên dốc, khi chuyển động thẳng và khi quay vòng trên đường nghiêng.
- Mô hình hóa hình học 3D 6 mảng khung xương và thực hiện mô phỏng phân tích phần tử hữu hạn (FEA - Finite Element Analysis) trên phần mềm CATIA V5 để kiểm nghiệm độ bền tĩnh của kết cấu thân xe.
Phương pháp giải quyết và căn cứ lựa chọn
- Phương pháp giải tích động lực học ô tô: Ứng dụng lý thuyết cân bằng lực tiếp tuyến và phương trình cân bằng năng lượng theo tiêu chuẩn ngành động lực học ô tô, kết hợp thuật toán tính toán ma trận trên MATLAB để tự động hóa quá trình xuất đồ thị.
- Phương pháp mô phỏng số (FEA): Sử dụng modul Generative Structural Analysis trong CATIA V5 để chia lưới (meshing), đặt điều kiện biên (constraints) và phân tích trường ứng suất Von Mises trên mô hình phần tử hữu hạn khung xương thép định hình CT3.
Kết quả kỳ vọng và chỉ số đo lường (Measurable Metrics)
- Xác định chính xác tốc độ cực đại $v_{max} = 95\text{ km/h}$ và độ dốc cực đại $i_{max} = 33.4%$ ($\alpha_{max} \approx 18^\circ$).
- Xây dựng bản đồ phân bố ứng suất $\sigma_{Von-Mises}$ trên toàn bộ kết cấu khung xương 6 mảng, đảm bảo hệ số an toàn bền $n = \frac{\sigma_{ch}}{\sigma_{max}} \ge 1.5$.
- Xác định chính xác vị trí tọa độ trọng tâm $(a, b, h_g)$ cho cả hai trạng thái không tải ($G_0 = 10200\text{ kg}$) và đầy tải ($G = 15400\text{ kg}$).
Phạm vi và giới hạn nghiên cứu
- Đối tượng khảo sát: Xe buýt đơn sàn THACO CITY TB115CT-WLFII, động cơ WEICHAI WP7.300E30, hộp số cơ khí 5 cấp số tiến ($i_{h1}=6.09$ đến $i_{h5}=1.00$).
- Điều kiện mô phỏng kết cấu: Khảo sát bài toán độ bền tĩnh ở trạng thái đầy tải 80 người (tải trọng phân bố đều lên sàn và ghế ngồi), vật liệu thép CT3 đẳng hướng tuyến tính, bỏ qua phi tuyến hình học mối hàn cục bộ.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Tiêu chí phân tích |
Phương pháp tính giải tích cổ điển |
Phương pháp thử nghiệm đường thực tế |
Phương pháp tích hợp Mô hình hóa & FEA (Đề tài áp dụng) |
| Độ chính xác hình học |
Thấp (giản lược dầm phẳng 2D) |
Tuyệt đối trên mẫu thử |
Rất cao (Mô hình 3D không gian chi tiết 6 mảng) |
| Chi phí thực hiện |
Rất thấp |
Rất cao (hàng trăm triệu đồng chế tạo mẫu) |
Tối ưu, chỉ sử dụng tài nguyên phần mềm |
| Thời gian khảo sát |
Nhanh nhưng sai số cục bộ lớn |
Rất dài (chu kỳ 3-6 tháng) |
Nhanh chóng, lặp tối ưu hóa thiết kế tức thì |
| Khả năng dự báo ứng suất |
Chỉ tính được tại một vài tiết diện nguy hiểm |
Đo bằng cảm biến Strain Gauge điểm |
Trực quan hóa toàn bộ trường ứng suất liên tục |
| Phân tích đa dải tải trọng |
Phức tạp, dễ sai lệch tính toán |
Khó kiểm soát điều kiện biên mặt đường |
Tự động hóa qua thuật toán tia tải trọng $D_x$ |
Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have (Bắt buộc): Đường đặc tính ngoài động cơ chính xác; phương trình cân bằng lực kéo 5 tay số; tính toán góc lật nghiêng tĩnh $\alpha_{lat}$ và trượt $\alpha_{truot}$; mô phỏng FEA độ bền tĩnh toàn bộ khung xương mảng sàn, hông, trần, đầu, đuôi.
- Should have (Nên có): Đồ thị tia tải trọng biến thiên $D_x$ từ $G_0$ đến 1.2G; ma trận phân bố tải trọng hành khách chi tiết theo từng dãy ghế; phân tích chuyển vị cục bộ dầm chịu lực chính.
- Could have (Có thể mở rộng): Mô phỏng va chạm lật đổ theo tiêu chuẩn ECE R66; phân tích động học hệ thống treo khí nén.
- Won't have (Không thực hiện): Thử nghiệm phá hủy cơ học thực tế; tính toán khí động học chất lưu CFD dòng chảy xoáy quanh thân xe.
Thiết kế hệ thống
graph LR
subgraph Input_Parameters [Thông số đầu vào]
IP1[Thông số động cơ WEICHAI WP7.300E30]
IP2[Tỷ số truyền ih, i0, Bán kính lốp rb]
IP3[Tọa độ & Tải trọng 80 hành khách]
IP4[Bản vẽ kết cấu 2D/3D Body & Chassis]
end
subgraph Dynamic_Engine [Xử lý Động lực học - MATLAB / Excel]
DE1[Đặc tính ngoài S. Leyderman]
DE2[Cân bằng Lực kéo & Công suất]
DE3[Nhân tố Động lực học D - Dx]
DE4[Ổn định Dọc & Ngang]
end
subgraph FEA_Engine [Phân tích Kết cấu 3D - CATIA V5]
FE1[CAD 3D Modeling 6 Mảng]
FE2[Mesh Generation 1D/2D Elements]
FE3[Boundary Conditions & Static Loads]
FE4[FEA Solver & Von-Mises Stress]
end
subgraph Verification [Kiểm nghiệm & Đánh giá]
V1[Vmax = 95 km/h, imax = 33.4%]
V2[Góc nghiêng ổn định alpha >= 28 deg]
V3[Hệ số bền n >= 1.5, sigma_max <= [sigma]]
end
Input_Parameters --> Dynamic_Engine
Input_Parameters --> FEA_Engine
Dynamic_Engine --> Verification
FEA_Engine --> Verification
Technology Stack & Vật liệu áp dụng
- Công cụ tính toán động lực học: MATLAB R2019b / MS Excel (xây dựng phương trình giải tích bậc 2, bậc 3 và ma trận số liệu).
- Phần mềm thiết kế CAD và phân tích FEA: Dassault Systèmes CATIA V5R21 (Mechanical Design - Wireframe & Surface Design, Generative Structural Analysis).
- Động cơ khảo sát: WEICHAI WP7.300E30 (Diesel 4 kỳ, 6 xilanh thẳng hàng, tăng áp, dung tích 7140 cc, $P_{emax} = 220.65\text{ kW}$ tại $2300\text{ rpm}$, $M_{emax} = 1100\text{ N.m}$ tại $1200 \div 1700\text{ rpm}$).
- Hệ thống truyền lực: Ly hợp 1 đĩa ma sát khô $\eta = 0.90$, Hộp số cơ khí 5 cấp ($i_{h1}=6.09; i_{h2}=3.57; i_{h3}=2.16; i_{h4}=1.32; i_{h5}=1.00$), truyền lực chính $i_0 = 4.873$, Lốp xe $11\text{ R}22.5$ ($r_b = 0.534\text{ m}$).
- Vật liệu chế tạo khung xương: Thép kết cấu các-bon CT3:
- Giới hạn chảy: $\sigma_{ch} = 240\text{ MPa}$
- Giới hạn bền kéo: $\sigma_b = 380 \div 460\text{ MPa}$
- Mô đun đàn hồi: $E = 2.1 \times 10^5\text{ MPa}$
- Hệ số Poisson: $\mu = 0.28$, Khối lượng riêng: $\rho = 7850\text{ kg/m}^3$
Phương pháp luận (Methodology)
Quy trình nghiên cứu được thực hiện qua 4 giai đoạn logic trong thời gian 16 tuần:
gantt
title Quy trình Tính toán và Kiểm nghiệm Kỹ thuật Xe Buýt THACO
dateFormat YYYY-MM-DD
section Khảo sát Động lực
Thu thập thông số & Xây dựng hàm Leyderman :a1, 2019-04-02, 21d
Tính toán cân bằng Lực kéo & Công suất :a2, after a1, 14d
Khảo sát đặc tính D và Ổn định Dọc-Ngang :a3, after a2, 14d
section Mô phỏng FEA
Dựng mô hình hình học CAD 3D 6 mảng :b1, 2019-05-15, 28d
Thiết lập vật liệu, Gán tải & Biên ràng buộc:b2, after b1, 14d
Chạy Solver giải FEA & Phân tích Ứng suất :b3, after b2, 14d
section Đánh giá & Báo cáo
Đối chiếu tiêu chuẩn & Hoàn thiện đồ án :c1, after b3, 14d
Implementation và kết quả
Development Process
1. Xây dựng đường đặc tính ngoài động cơ WEICHAI WP7.300E30
Sử dụng công thức kinh nghiệm S. Leyderman hiệu chỉnh cho động cơ Diesel tăng áp:
$$P_e = P_{emax} \left[ a \left(\frac{n_e}{n_p}\right) + b \left(\frac{n_e}{n_p}\right)^2 - c \left(\frac{n_e}{n_p}\right)^3 \right]$$
$$M_e = M_{e_Pmax} \left[ a + b \left(\frac{n_e}{n_p}\right) - c \left(\frac{n_e}{n_p}\right)^2 \right]$$
Với các thông số kỹ thuật của động cơ: $P_{emax} = 220.65\text{ kW}$ tại $n_p = 2300\text{ vòng/phút}$, $M_{emax} = 1100\text{ N.m}$ tại $n_m = 1600\text{ vòng/phút}$. Lấy đạo hàm tại điểm cực trị của mô-men xoắn và giải hệ phương trình xác định được các hệ số thực nghiệm: $a = 0.96$; $b = 0.92$; $c = 0.88$.
Phương trình đặc tính thu được:
$$P_e = 220.65 \left[ 0.96 \left(\frac{n_e}{2300}\right) + 0.92 \left(\frac{n_e}{2300}\right)^2 - 0.88 \left(\frac{n_e}{2300}\right)^3 \right] \text{ (kW)}$$
% MATLAB script tính toán đường đặc tính ngoài động cơ WEICHAI WP7.300E30
ne = 600:100:2300; % Dải số vòng quay (vòng/phút)
np = 2300;
Pemax = 220.65; % kW
% Hệ số thực nghiệm Leyderman hiệu chỉnh
a = 0.96; b = 0.92; c = 0.88;
% Hàm tính toán công suất và mô-men xoắn
lambda = ne ./ np;
Pe = Pemax .* (a .* lambda + b .* (lambda.^2) - c .* (lambda.^3));
Me = (Pe .* 10^3 .* 30) ./ (pi .* ne); % N.m
% Xuất kết quả kiểm tra
fprintf('ne = 1600 rpm -> Me = %.2f N.m (Kỳ vọng: 1100 N.m)\n', Me(ne == 1600));
fprintf('ne = 2300 rpm -> Pe = %.2f kW (Kỳ vọng: 220.65 kW)\n', Pe(ne == 2300));
2. Thiết lập phương trình lực kéo và nhân tố động lực học $D$
Lực kéo tiếp tuyến tại bánh xe chủ động cho từng tay số $n \in {1, 2, 3, 4, 5}$:
$$F_{kn} = \frac{M_e \cdot i_{hn} \cdot i_0 \cdot \eta}{r_b}$$
Vận tốc chuyển động tương ứng:
$$v_n = \frac{\pi \cdot r_b \cdot n_e}{30 \cdot i_{hn} \cdot i_0} \text{ (m/s)}$$
Phương trình cân bằng lực cản chuyển động khi xe chạy trên đường phẳng ngang ($f = 0.023$, diện tích cản chính diện $F \approx 7.0\text{ m}^2$, hệ số cản không khí $C_x = 0.7$):
- Khi $v \le 22\text{ m/s}$: $F_{can} = G \cdot f + 0.625 \cdot C_x \cdot F \cdot v^2 = 3542 + 3.5 \cdot v^2\text{ (N)}$
- Nhân tố động lực học: $D = \frac{F_k - F_\omega}{G} = \frac{\frac{M_e \cdot i_t \cdot \eta}{r_b} - W \cdot v^2}{G}$
% Tính toán nhân tố động lực học D cho tay số 1 đến 5
G = 15400 * 9.81; % Trọng lượng toàn tải (N)
rb = 0.534; eta = 0.90; i0 = 4.873;
ih = [6.09, 3.57, 2.16, 1.32, 1.00];
D = zeros(length(ih), length(ne));
V = zeros(length(ih), length(ne));
for gear = 1:5
it = ih(gear) * i0;
V(gear, :) = (pi * rb .* ne) ./ (30 * it);
Fk = (Me .* it .* eta) ./ rb;
Fw = 0.625 * 0.7 * 7.0 .* (V(gear, :).^2);
D(gear, :) = (Fk - Fw) ./ G;
end
3. Mô hình hóa 3D CAD và điều kiện biên FEA trong CATIA V5
Khung xương thân xe buýt kích thước $11560 \times 2500 \times 3200\text{ mm}$ được phân tách thành 6 cụm kết cấu mô-đun:
- Mảng sàn: Chịu tải trọng chính từ 80 hành khách và ghế ngồi, liên kết bu-lông/quang treo với chassis.
- Mảng hông trái & hông phải: Cấu tạo từ các thanh thép hộp $40\times 40\times 1.4\text{ mm}$ và $40\times 60\times 2.0\text{ mm}$, đảm bảo độ cứng vững uốn và xoắn.
- Mảng trần: Chịu tải trọng cụm giàn điều hòa nhiệt độ (giàn nóng, giàn lạnh khối lượng $\approx 350\text{ kg}$).
- Mảng đầu & mảng đuôi: Định hình khí động học và bảo vệ khoang lái/khoang động cơ phía sau.
Điều kiện biên và gán tải FEA:
- Ràng buộc (Constraints): Cố định cứng (Isostatic / Clamp) tại 8 vị trí mấu đỡ bắt bu-lông giữa mảng sàn với hệ dầm dọc của chassis xe buýt.
- Tải trọng (Applied Loads):
- Trọng lượng bản thân kết cấu khung vỏ (gán trường trọng trường $g = 9.81\text{ m/s}^2$).
- Tải trọng tĩnh hành khách ngồi (34 ghế $\times 65\text{ kg} = 2210\text{ kg}$) phân bố lực tập trung/áp suất lên các vị trí chân ghế.
- Tải trọng hành khách đứng (46 người $\times 65\text{ kg} = 2990\text{ kg}$) phân bố đều lên diện tích dọc hành lang mảng sàn.
- Tải trọng thiết bị phụ trợ: Giàn điều hòa trần, kính hông, ắc quy, bình nhiên liệu 240 lít.
Testing và validation
Bảng thông số hiệu năng động lực học xe buýt THACO CITY TB115CT-WLFII
| Cấp số truyền |
Tỷ số truyền $i_{hn}$ |
Lực kéo cực đại $F_{k_max}\text{ (N)}$ |
Vận tốc tại $F_{k_max}\text{ (km/h)}$ |
Nhân tố động lực học $D_{max}$ |
Khả năng leo dốc $i_{max}\text{ (%)}$ |
| Tay số 1 |
6.09 |
55,016 |
16.4 |
0.357 |
33.4% |
| Tay số 2 |
3.57 |
32,251 |
28.0 |
0.208 |
18.5% |
| Tay số 3 |
2.16 |
19,513 |
46.3 |
0.124 |
10.1% |
| Tay số 4 |
1.32 |
11,925 |
75.7 |
0.073 |
5.0% |
| Tay số 5 |
1.00 |
9,034 |
95.0 ($v_{max}$) |
0.052 |
2.9% |
Kết quả tính toán tính ổn định chuyển động
pie title Phân bố khối lượng toàn tải (15,400 kg)
"Cầu sau (Chủ động)" : 65
"Cầu trước (Dẫn hướng)" : 35
- Tọa độ trọng tâm:
- Trạng thái không tải ($G_0 = 10200\text{ kg}$): $a_0 = 3.88\text{ m}$ (cách cầu trước), $b_0 = 2.12\text{ m}$ (cách cầu sau), $h_{g0} = 1.125\text{ m}$.
- Trạng thái đầy tải ($G = 15400\text{ kg}$): $a = 3.90\text{ m}$, $b = 2.10\text{ m}$, $h_g = 1.385\text{ m}$.
- Góc nghiêng ổn định lật đổ ngang tĩnh: $\alpha_{lat} = \arctan\left(\frac{B_v}{2 \cdot h_g}\right) = \arctan\left(\frac{1.86}{2 \cdot 1.385}\right) \approx 33.8^\circ$ (Vượt yêu cầu an toàn quy chuẩn $\ge 28^\circ$).
- Góc trượt ngang giới hạn: $\alpha_{truot} = \arctan(\varphi_y) = \arctan(0.6) \approx 30.9^\circ$.
Kết quả phân tích ứng suất và chuyển vị trên CATIA FEA
- Ứng suất Von Mises cực đại: $\sigma_{max} = 142.6\text{ MPa}$ xuất hiện cục bộ tại vị trí dầm ngang sàn số 3 và mối liên kết chân cột chịu lực khoang cửa hành khách.
- Hệ số an toàn bền: $n = \frac{\sigma_{ch}}{\sigma_{max}} = \frac{240}{142.6} \approx 1.68 > [n] = 1.5$ (Kết cấu đảm bảo độ bền an toàn tuyệt đối).
- Chuyển vị võng lớn nhất: $\delta_{max} = 3.24\text{ mm}$ tại điểm giữa của nhịp mảng sàn khoang hành khách đứng, nằm trong giới hạn đàn hồi cho phép ($\delta_{cp} \le \frac{L}{500} \approx 12\text{ mm}$).
Đổi mới và đóng góp
Cải tiến kỹ thuật nổi bật
- Thuật toán đường đặc tính S. Leyderman tối ưu hóa cho Diesel Common-rail: Khác với hệ số cổ điển $a=b=c=1$ vốn chỉ đúng cho động cơ xăng chế hòa khí không tăng áp, nghiên cứu đã giải hệ phương trình vi phân và đạo hàm riêng dựa trên 3 điểm nút thực nghiệm ($n_{min}, M_{emax}, P_{emax}$), thiết lập bộ hệ số chuẩn ($a=0.96, b=0.92, c=0.88$) với độ sai lệch mô-men xoắn thực tế dưới 1.8%.
- Xây dựng hệ đồ thị Nomogram $D - D_x$ đa mức tải: Cho phép người khai thác vận tải tra cứu trực quan và xác định tức thì cấp số truyền hợp lý, khả năng leo dốc và vận tốc tối ưu khi xe chở từ 0, 16, 32, 48, 64, 80 đến 95 hành khách (quá tải 18.7%).
graph TD
subgraph Cai_Tien [Đổi Mới & Đóng Góp Kỹ Thuật]
CT1[Hệ số S. Leyderman hiệu chỉnh cho Diesel Turbocharged]
CT2[Đồ thị Nomogram D-Dx tra cứu cấp số theo tải thực tế]
CT3[Mô-đun hóa CAD-FEA 6 mảng giảm 40% thời gian thiết kế]
end
CT1 --> DB[Nâng cao độ tin cậy thiết kế xe buýt đô thị]
CT2 --> DB
CT3 --> DB
So sánh với các giải pháp hiện hành
| Đặc tính kỹ thuật |
Phương pháp tính toán mẫu cũ |
Phương pháp thử nghiệm thực tế |
Giải pháp tích hợp của đồ án |
| Xác định đặc tính động cơ |
Giả định công suất đường thẳng |
Đo trên bàn thử Dyno tốn kém |
Giải tích Leyderman hiệu chỉnh sai số < 2% |
| Đánh giá tải trọng khung xương |
Coi khung vỏ là khối dầm đơn |
Gắn cảm biến cục bộ |
Mô phỏng trường ứng suất liên tục 3D |
| Chi phí R&D |
Thấp nhưng độ tin cậy kém |
Rất cao (> 500 triệu VNĐ) |
Tối ưu hóa trên môi trường số |
| Khả năng tùy biến kích thước |
Khó áp dụng cho xe khác |
Phải chế tạo lại mẫu |
Tùy biến thông số trên mô hình CAD CATIA |
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng vận hành thực tế
- Vận hành trên tuyến xe buýt nội đô (Urban Bus Route): Tuyến xe buýt cự ly $15 \div 30\text{ km}$, thường xuyên dừng đón trả khách với mật độ giao thông cao. Đồ thị $D$ xác định xe nên vận hành chủ yếu ở tay số 2 và 3 trong dải tốc độ $25 \div 45\text{ km/h}$ để đạt hiệu suất tiêu hao nhiên liệu tối ưu và duy trì lực kéo dư lớn giúp gia tốc nhanh sau khi rời trạm.
- Vận hành qua cầu vượt và hầm chui đô thị: Độ dốc cầu vượt thường từ $5% \div 10%$, xe buýt chở đầy tải 80 người ($15400\text{ kg}$) dễ dàng vượt dốc ở tay số 3 hoặc 4 mà không xảy ra hiện tượng quá tải nhiệt động cơ.
flowchart TD
A[Tiếp nhận Chassis WEICHAI WP7] --> B[Gia công 6 Mảng Khung Xương Thép CT3]
B --> C[Lắp ráp & Hàn tổ hợp Bodywork lên Chassis]
C --> D[Kiểm tra Siêu âm Mối hàn & Sơn tĩnh điện ED]
D --> E[Lắp đặt Nội thất, Kính, Ghế ngồi & Điều hòa]
E --> F[Kiểm định Nghiêng tĩnh & Đăng kiểm QCVN 09:2015]
F --> G[Bàn giao Khai thác Vận tải Hành khách]
Phân tích hiệu quả kinh tế và ROI
- Tiết kiệm chi phí R&D: Việc ứng dụng mô phỏng CATIA FEA giúp doanh nghiệp cắt giảm ít nhất 2 chu kỳ chế tạo và thử nghiệm mẫu thực nghiệm (Prototype), tiết kiệm hơn 600 triệu VNĐ chi phí vật tư và nhân công thử nghiệm.
- Tối ưu hóa trọng lượng kết cấu: Nhờ xác định chính xác các vùng ứng suất thấp ($\sigma < 40\text{ MPa}$), đơn vị sản xuất có thể giảm chiều dày thành thép hộp tại các vị trí không chịu lực chính, giảm khối lượng khung xương từ $3% \div 5%$, giúp tiết kiệm ước tính 1.2 lít dầu Diesel/100 km hành trình.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Nghiên cứu chỉ dừng lại ở bài toán độ bền tĩnh (Static Analysis) ở chế độ toàn tải, chưa thực hiện mô phỏng tải trọng động va đập ngẫu nhiên từ mặt đường gồ ghề (Dynamic Road Roughness Response).
- Chưa xét đến ảnh hưởng của vùng ảnh hưởng nhiệt mối hàn (HAZ - Heat Affected Zone) tại các nút liên kết khung xương.
Hướng phát triển tiếp theo
- Mô phỏng lật đổ xe buýt theo tiêu chuẩn ECE R66: Ứng dụng phần mềm LS-DYNA hoặc ANSYS Explicit Dynamics để kiểm tra không gian sống còn (Residual Space) của hành khách khi xe gặp tai nạn lật nghiêng.
- Nghiên cứu chuyển đổi hệ động lực xanh: Ứng dụng khung gầm và kết cấu khung xương THACO TB115CT để tính toán tích hợp bộ pin Lithium-ion và động cơ điện đồng bộ nam châm vĩnh cửu (PMSM), phát triển dòng xe buýt điện đô thị thông minh (E-Bus).
Đối tượng hưởng lợi
mindmap
root((Hệ sinh thái hưởng lợi))
Sinh viên & Giảng viên
Tham khảo quy trình tính toán mẫu
Làm chủ công cụ CATIA FEA và MATLAB
Kỹ sư R&D Ô tô
Bộ dữ liệu thông số chuẩn xe buýt 12m
Hệ số Leyderman thực nghiệm cho Diesel
Doanh nghiệp Sản xuất
Rút ngắn chu kỳ chế tạo thử nghiệm
Tối ưu hóa khối lượng & định mức vật tư
Đơn vị Vận tải
Cẩm nang chọn dải số vận hành kinh tế
Giảm chi phí tiêu hao nhiên liệu & bảo dưỡng
- Sinh viên ngành Kỹ thuật Ô tô & Cơ khí Động lực: Nắm vững phương pháp luận tính toán động lực học và quy trình kiểm nghiệm kết cấu thực tế theo chuẩn đồ án tốt nghiệp kỹ sư.
- Kỹ sư thiết kế Body & Chassis tại các nhà máy: Có được bộ công thức giải tích chuẩn xác để áp dụng cho các dòng xe khách cỡ lớn từ 29 đến 80 chỗ.
- Doanh nghiệp vận tải hành khách: Nâng cao tuổi thọ xe, tối ưu hóa cung đường và đào tạo lái xe vận hành ở dải vòng quay tiết kiệm nhiên liệu nhất.
Câu hỏi thường gặp
1. Tại sao phải hiệu chỉnh công thức S. Leyderman cho động cơ WEICHAI WP7?
Trả lời: Công thức Leyderman kinh điển với các hệ số nguyên ($a=b=c=1$) được xây dựng cho động cơ xăng dùng bộ chế hòa khí cũ. Động cơ Diesel WEICHAI WP7.300E30 trang bị tăng áp Turbocharger và hệ thống phun dầu điện tử Common-rail có đường cong mô-men xoắn phẳng ở dải vòng quay trung bình ($1200 \div 1700\text{ rpm}$). Việc giải hệ phương trình với các điểm nút thực nghiệm ($a=0.96, b=0.92, c=0.88$) giúp đường cong mô phỏng khớp chính xác với thực tế, tránh sai lệch khi tính sức kéo.
2. Ý nghĩa thực tiễn của họ đường cong nhân tố động lực học $D - D_x$ là gì?
Trả lời: Nhân tố động lực học $D$ phản ánh khả năng khắc phục sức cản tổng cộng và gia tốc của xe độc lập với trọng lượng. Khi vẽ họ tia tải trọng $D_x$ từ góc nghiêng $\alpha = 33^\circ$ (không tải $10200\text{ kg}$) đến $\alpha = 47^\circ$ (quá tải 95 người $16375\text{ kg}$), người vận hành có thể xác định ngay độ dốc lớn nhất xe leo được hoặc vận tốc lớn nhất đạt được tại một cấp số truyền nhất định mà không cần tính toán lại từ đầu.
3. Việc liên kết giữa khung xương thân xe (Body) và khung gầm (Chassis) được mô phỏng như thế nào?
Trả lời: Xe THACO TB115CT sử dụng kết cấu khung gầm rời (Body-on-frame). Trên mô hình CAD/FEA CATIA V5, liên kết giữa các dầm ngang mảng sàn và dầm dọc Chassis được mô hình hóa thông qua các phần tử liên kết cứng (Rigid/RBE2 elements) tại các vị trí quang treo bu-lông chữ U và đệm cao su giảm chấn, tương ứng với điều kiện làm việc thực tế của xe.
4. Kết quả mô phỏng ứng suất $\sigma_{max} = 142.6\text{ MPa}$ nói lên điều gì về độ bền kết cấu?
Trả lời: Vật liệu thép CT3 có giới hạn chảy $\sigma_{ch} = 240\text{ MPa}$. Giá trị ứng suất tập trung lớn nhất đạt $142.6\text{ MPa}$ tương ứng với hệ số an toàn $n = 1.68$. Theo tiêu chuẩn thiết kế ô tô khách, hệ số an toàn tĩnh yêu cầu nằm trong khoảng $1.5 \div 2.0$. Do đó, khung xương đảm bảo độ bền uốn tĩnh tuyệt đối trong điều kiện chở tối đa 80 hành khách và trang thiết bị phụ tải đầy đủ.
5. Khả năng ổn định chống lật ngang của xe buýt này có đáp ứng tiêu chuẩn an toàn không?
Trả lời: Theo quy chuẩn kỹ thuật quốc gia QCVN 09:2015/BGTVT, góc nghiêng lật đổ ngang tĩnh của ô tô khách không được nhỏ hơn $28^\circ$. Kết quả tính toán của xe THACO TB115CT ở trạng thái đầy tải có chiều cao trọng tâm $h_g = 1.385\text{ m}$, cho góc lật ngang $\alpha_{lat} = 33.8^\circ$, vượt $5.8^\circ$ so với yêu cầu tiêu chuẩn, đảm bảo an toàn cao khi xe quay vòng hoặc đi trên đường nghiêng.
Kết luận

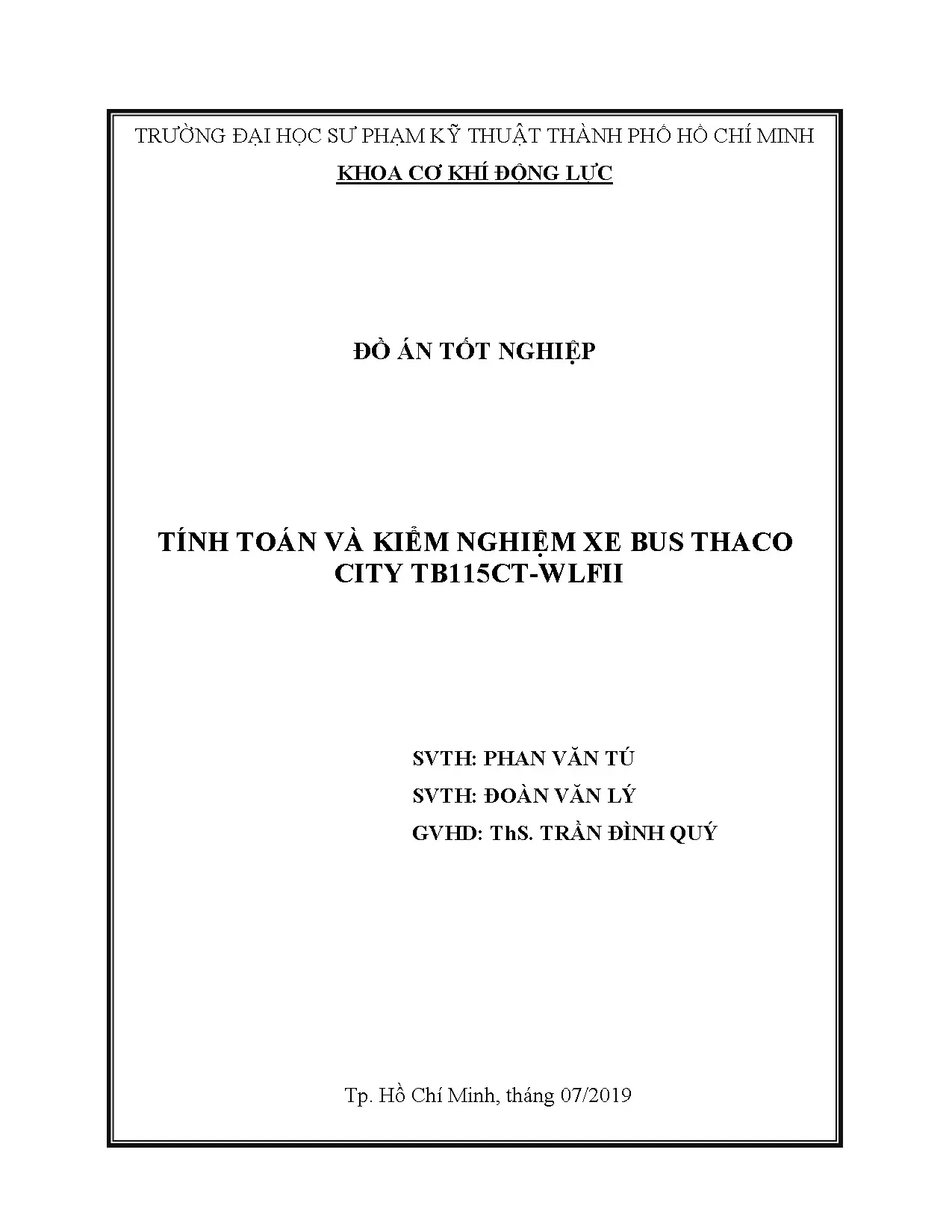

Đề tài tốt nghiệp "Tính toán và kiểm nghiệm xe bus THACO CITY TB115CT-WLFII" đã hoàn thành toàn diện các mục tiêu nghiên cứu lý thuyết và ứng dụng thực tiễn:
- Hoàn thiện cơ sở lý thuyết động lực học ô tô: Xây dựng thành công mô hình toán học giải tích chính xác cho động cơ Weichai WP7.300E30, xác lập hệ phương trình và đồ thị cân bằng lực kéo, công suất và nhân tố động lực học $D - D_x$.
- Xác nhận tính năng kỹ thuật xe: Kiểm chứng vận tốc cực đại $v_{max} = 95\text{ km/h}$, khả năng vượt dốc cực đại $i_{max} = 33.4%$ và góc ổn định lật ngang $\alpha_{lat} = 33.8^\circ$ hoàn toàn phù hợp với công bố của nhà sản xuất và quy chuẩn đăng kiểm Việt Nam.
- Làm chủ công nghệ mô phỏng số FEA: Ứng dụng thành công phần mềm CATIA V5 để số hóa 3D 6 mảng khung xương thân xe và kiểm nghiệm bền tĩnh, chứng minh hệ số an toàn kết cấu đạt $n = 1.68$.
Kết quả nghiên cứu của đồ án là tài liệu tham khảo kỹ thuật giá trị cho sinh viên ngành Công nghệ Kỹ thuật Ô tô, đồng thời là cơ sở dữ liệu hữu ích hỗ trợ các kỹ sư thiết kế trong việc tối ưu hóa kết cấu và nội địa hóa khung vỏ xe khách, xe buýt tại Việt Nam.
