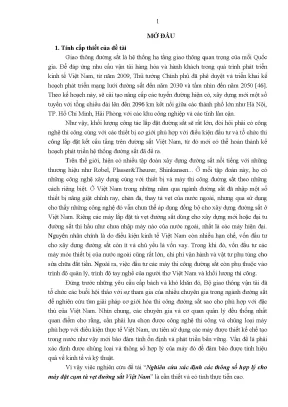

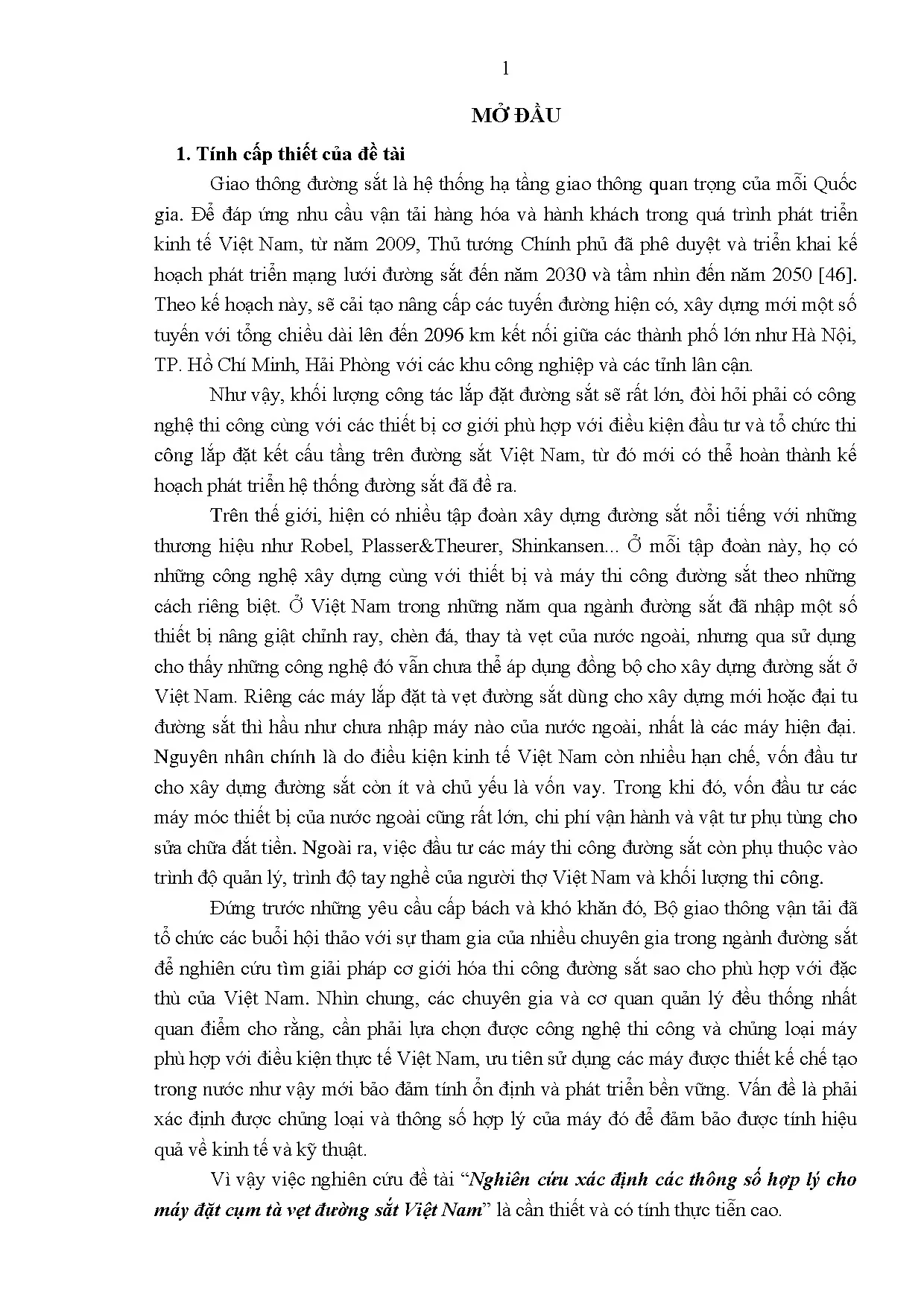

Tổng quan luận án

Giao thông đường sắt giữ vị trí quan trọng trong hệ thống hạ tầng giao thông quốc gia. Theo kế hoạch phát triển mạng lưới đường sắt Việt Nam đến năm 2030 và tầm nhìn đến năm 2050 đã được Thủ tướng Chính phủ phê duyệt từ năm 2009, ngành đường sắt sẽ tiến hành cải tạo, nâng cấp các tuyến hiện hữu và xây dựng mới nhiều tuyến với tổng chiều dài lên tới 2.096 km nhằm kết nối các trung tâm kinh tế lớn như Hà Nội, TP. Hồ Chí Minh, Hải Phòng với các khu công nghiệp và địa phương lân cận. Khối lượng thi công lắp đặt kết cấu tầng trên đường sắt rất lớn, đòi hỏi phải ứng dụng cơ giới hóa phù hợp với điều kiện đầu tư và tổ chức thi công tại Việt Nam.

Thực tế tại Việt Nam cho thấy, các công nghệ và máy thi công đường sắt hiện đại nhập khẩu từ các tập đoàn trên thế giới (như Robel, Plasser & Theurer, Shinkansen) chưa thể áp dụng đồng bộ do đòi hỏi nguồn vốn đầu tư rất lớn, chi phí vận hành và vật tư phụ tùng thay thế đắt tiền, công suất máy quá lớn so với khối lượng thi công phân tán, đồng thời bị giới hạn bởi địa hình nhiều đèo dốc, cầu, hầm có bán kính cong nhỏ. Để giải quyết bài toán nội địa hóa thiết bị thi công, máy đặt cụm tà vẹt mã hiệu MĐR đã được nghiên cứu thiết kế và chế tạo thử nghiệm trong nước vào năm 2010. Tuy nhiên, các nghiên cứu trước đó chủ yếu dừng lại ở việc tính toán kết cấu khung ở trạng thái tĩnh (sử dụng phần mềm SAP2000) mà chưa giải quyết bài toán động lực học hệ thống truyền động thủy lực và động lực học toàn máy khi làm việc. Khoảng trống này dẫn đến việc thiếu cơ sở khoa học để xác định các thông số kết cấu và thông số làm việc hợp lý của máy. Đề tài "Nghiên cứu xác định các thông số hợp lý cho máy đặt cụm tà vẹt đường sắt Việt Nam" được thực hiện nhằm giải quyết yêu cầu kỹ thuật và thực tiễn này.

Mục đích và mục tiêu nghiên cứu của luận án được xác định rõ:

  1. Chọn được dạng máy đặt cụm tà vẹt phù hợp với điều kiện xây dựng đường sắt Việt Nam thông qua phương pháp đánh giá khoa học.
  2. Xác định được bộ thông số hợp lý (bao gồm thông số kết cấu và thông số làm việc) cho máy đặt cụm tà vẹt đường sắt Việt Nam (máy MĐR) theo quan điểm động lực học.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Máy đặt cụm tà vẹt đường sắt Việt Nam mã hiệu MĐR do Việt Nam chế tạo.
  • Phạm vi nghiên cứu: Tập trung nghiên cứu máy MĐR đặt cụm tà vẹt với các thông số kỹ thuật được xác lập; loại tà vẹt khảo sát là tà vẹt bê tông cốt thép dự ứng lực (BTCT DƯL) phục vụ cho khổ đường 1.435 mm trên tuyến đường thẳng; nền đặt ray di chuyển của máy khi lắp đặt tà vẹt khảo sát trên hai trường hợp: nền đất đã đầm chặt hoặc nền đá ballast đầm sơ bộ.

Tổng quan tài liệu và vị trí của luận án

Luận án đã hệ thống hóa và phân tích các công trình nghiên cứu liên quan ở trong và ngoài nước theo các nhóm nội dung chính:

  1. Nghiên cứu về máy và công nghệ lắp đặt tà vẹt đường sắt: Tác giả N. Shadrin và cộng sự (Liên Xô cũ) mô tả các công nghệ lắp đặt cụm tà vẹt sử dụng cẩu Platov, YK-12, YK-25 hoặc cổng trục chuyên dùng, nhưng chưa lượng hóa phương pháp tính toán lựa chọn dạng máy; Thomas Siefer (Học viện Giao thông Đường sắt Đức) nghiên cứu lựa chọn phương án máy đặt đường sắt bằng cẩu MW500-U và cổng trục PK1 phục vụ cải tạo đường sắt cũ dựa trên chi phí và an toàn, tuy nhiên sơ đồ tính chịu lực cơ cấu nâng chỉ dừng ở trạng thái tĩnh, chưa xét hệ số động lực; các tài liệu tại Trung Quốc liệt kê việc sử dụng các thiết bị PK250, PTH350, CPG-500, TCM60 nhưng chưa nêu rõ phương pháp tính toán chọn dạng máy cho từng loại công trình; tại Việt Nam, nhóm tác giả Nguyễn Bính và cộng sự (2010–2011) đã nghiên cứu thiết kế, chế tạo và thử nghiệm máy MĐR trên tuyến Hạ Long – Cái Lân, sử dụng phần mềm SAP2000 tính toán khung ở trạng thái tĩnh mà chưa nghiên cứu động lực học máy.

  2. Nghiên cứu mô hình động lực học kết cấu khung máy dạng cổng trục: Đào Trọng Thường xây dựng mô hình dao động một bậc tự do của dầm chính cổng trục chịu tải trọng tập trung di chuyển và tải phân bố, tính toán hệ số động ứng suất và chuyển vị để xác định tiết diện dầm; Trần Văn Chiến lập phương trình vi phân chuyển động của cầu trục và cổng trục khi nâng hạ và di chuyển có xét đến độ đàn hồi kết cấu thép để tìm lực căng cáp động và độ võng động của kết cấu dùng chung.

  3. Nghiên cứu động lực học cơ cấu nâng và cơ cấu di chuyển cổng trục: Vũ Liêm Chính, Phạm Quang Dũng, Trương Quốc Thành nghiên cứu cơ cấu nâng có xét đến tính đàn hồi của kết cấu thép cho hệ hai khối lượng ở trạng thái nâng có hoặc không có độ chùng cáp; E. Fuad phân tích dao động khung cổng trục bằng phương pháp phần tử hữu hạn, thiết lập phương trình Lagrange loại 2 và giải bằng phương pháp Newmark-β và Runge-Kutta bậc 4; Vi Thụ Bảo, Tôn Kiến Duệ, Lưu Tập Xuyên nghiên cứu động lực học cơ cấu nâng và di chuyển của cổng trục bốc xếp tại cảng bằng mô hình hai khối lượng kết hợp phần mềm ADAMS, ANSYS và Topsolid; Nguyễn Văn Vịnh và cộng sự nghiên cứu mô hình động lực học hệ 3 khối lượng cho cổng trục thi công dầm cầu với cơ cấu nâng dùng tời điện.

  4. Nghiên cứu tối ưu hóa thông số và động lực học hệ thống thủy lực: Lê Xuân Huỳnh và Võ Như Cầu xây dựng phương pháp tối ưu hóa kết cấu khung chịu tải trọng động với hàm mục tiêu tối thiểu hóa khối lượng kết cấu (luận án đánh giá phương pháp này không phù hợp với máy MĐR do khối lượng khung máy vốn đã nhỏ); Trần Xuân Tùy nghiên cứu phương trình cân bằng lưu lượng, cân bằng lực và độ cứng tương đương của xi lanh thủy lực; Nguyễn Đình Tứ nghiên cứu mô hình động lực học truyền động mô tơ thủy lực quay trên máy xây dựng bằng Matlab-Simulink; Yury Berengard nghiên cứu truyền động thủy lực cơ cấu nâng 25–100 tấn có xét tổn thất áp suất qua van; Tatiana A. Minav và cộng sự khảo sát hệ thống thủy lực nâng của xe nâng (dùng xi lanh một chiều).

  5. Nghiên cứu thực nghiệm: Nguyễn Văn Vịnh và Bùi Thanh Danh thực nghiệm đo lực căng cáp động trên cổng trục thi công dầm cầu bằng đầu đo BONGSHIN 24 tấn, máy đo SDA-830C và bộ chuyển đổi A/D.

Khoảng trống nghiên cứu được luận án lựa chọn giải quyết: Các công trình hiện có chưa nghiên cứu đồng bộ động lực học cơ cấu nâng hạ và di chuyển sử dụng hệ truyền động thủy lực trên máy đặt cụm tà vẹt dạng cổng trục nhỏ, chưa khảo sát đầy đủ ảnh hưởng tương tác giữa hệ thống thủy lực, kết cấu cơ khí, độ chùng cáp và độ cứng nền đến hệ số động lực để làm cơ sở khoa học xác định các thông số kết cấu và làm việc hợp lý.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án kết hợp nghiên cứu lý thuyết, mô phỏng số và thực nghiệm kiểm chứng:

  1. Khung lý thuyết và mô hình toán học:
  • Phương pháp phân tích thứ bậc AHP (Analytic Hierarchy Process): Xây dựng cây phân cấp tiêu chí, lập ma trận so sánh cặp để tính toán trọng số và véc-tơ ưu tiên tổng hợp nhằm lựa chọn dạng máy phù hợp.
  • Phương trình vi phân Lagrange loại 2: Thiết lập hệ phương trình vi phân chuyển động cho mô hình cơ cấu nâng và cơ cấu di chuyển máy MĐR trong các giai đoạn làm việc.
  • Lý thuyết động lực học hệ thống truyền động thủy lực: Thiết lập hệ phương trình cân bằng lưu lượng và cân bằng áp lực/mô-men cho xi lanh nâng hạ và mô tơ thủy lực di chuyển, có xét đến tính nén được của dầu, độ giãn nở đàn hồi của đường ống dẫn dầu cao áp ($E_a$), tổn thất lưu lượng rò rỉ tại bơm ($Q_{rb}$), mô tơ ($Q_{rd}$) và xả qua van an toàn ($Q_{at}$).
  1. Phương pháp nghiên cứu thực tế:
  • Định tính kết hợp định lượng trong đánh giá phương án: Ứng dụng phần mềm Expert-Choice hỗ trợ tính toán chỉ số ưu tiên AHP trên cơ sở 3 nhóm tiêu chí cấp 1 và 9 chỉ tiêu chi tiết cấp 2.
  • Mô phỏng số: Sử dụng công cụ Matlab - Simulink để lập trình giải hệ phương trình vi phân phi tuyến bậc cao mô tả quá trình nâng hạ và di chuyển của hệ thống thủy lực - cơ khí.
  • Phương pháp thực nghiệm: Đo đạc trực tiếp các thông số động lực học (lực căng cáp, áp suất dầu, vận tốc) trên máy MĐR làm việc tại hiện trường dưới các điều kiện: thay đổi tính chất nền (nền đất đầm chặt và nền đá ballast đầm sơ bộ), thay đổi tải trọng nâng (số lượng tà vẹt trong cụm) và các chế độ khởi động, phanh hãm.
  1. Nguồn tư liệu và dữ liệu:
  • Số liệu quy hoạch mạng lưới và hiện trạng kết cấu tầng trên Đường sắt Việt Nam (Bảng 1-1, 1-2, 1-3).
  • Thông số kỹ thuật của 5 dòng máy thi công đường sắt trên thế giới và trong nước (KGT/V, YK-25, MĐR, DPG-25A, PTH-350).
  • Dữ liệu kích thước, trọng lượng tà vẹt BTCT DƯL khổ 1.435 mm (chiều dài $L = 2.500\text{ mm}$, rộng $B = 270\text{ mm}$, cao $H = 174\text{ mm}$, khối lượng 306 kg/thanh cho đường đơn và 310 kg/thanh cho đường lồng).
  • Bộ thông số thực tế của hệ thống thủy lực, tời cáp và kết cấu máy MĐR chế tạo năm 2010.
Thông số đầu vào mô hình động lực học cơ cấu nâng máy MĐR Ký hiệu Đơn vị Giá trị
Áp suất đặt van an toàn $P_{at}$ $\text{Pa}$ $160 \times 10^5$
Áp suất danh nghĩa của bơm $P_b$ $\text{Pa}$ $210 \times 10^5$
Tốc độ quay của bơm $\omega_b$ $\text{vòng/s}$ $25$
Lưu lượng riêng của bơm $V_b$ $\text{m}^3\text{/vòng}$ $22 \times 10^{-6}$
Diện tích piston khoang cao áp $A_1$ $\text{m}^2$ $63{,}58 \times 10^{-4}$
Diện tích piston khoang thấp áp $A_2$ $\text{m}^2$ $0{,}00196$
Bội suất cáp cụm puly động $i_1$ - $4$
Bội suất cáp cụm móc cẩu $i_2$ - $2$
Khối lượng cụm puly động và piston $m_1$ $\text{kg}$ $150$
Khối lượng cụm tà vẹt nâng (5 thanh) và khung kẹp $m_2$ $\text{kg}$ $1.750$
Khối lượng kết cấu khung máy $m_3$ $\text{kg}$ $1.100$
Độ cứng cáp nâng hàng $S_1$ $\text{N/m}$ $1{,}214 \times 10^6$
Độ chùng cáp ban đầu $\delta$ $\text{m}$ $0{,}2$

Nội dung chính theo từng chương

Chương 1: Nghiên cứu tổng quan về máy đặt cụm tà vẹt đường sắt

Chương 1 phân tích nhu cầu cơ giới hóa kết cấu tầng trên đường sắt Việt Nam trong bối cảnh các dự án xây mới đến năm 2030 (1.091 km với tổng vốn 178.000 tỷ đồng đã phê duyệt và 1.205 km quy hoạch chờ vốn). Hiện trạng đường sắt quốc gia có tổng chiều dài 3.146,6 km (chính tuyến 2.632 km) với 85% khổ 1.000 mm, 6% khổ 1.435 mm và 9% đường lồng. Tuyến chính chủ yếu sử dụng ray P43, P50 trên nền tà vẹt BTCT DƯL khối lượng 306–310 kg/thanh, đặt trên lớp ba lát đá dăm dày 30–35 cm.

Chương này tổng hợp các yếu tố đặc thù cản trở việc nhập khẩu máy thi công đồng bộ cỡ lớn từ nước ngoài: địa hình hiểm trở, độ dốc lớn (tới 12‰), nhiều đường cong bán kính nhỏ ($R < 300\text{ m}$ chiếm 39% tuyến Hà Nội – Lào Cai), nhiều cầu hầm giao cắt đường dân sinh, mặt bằng chật hẹp, vốn đầu tư hạn chế và năng suất máy ngoại (>1.000 m/ngày) quá dư thừa so với tiến độ phân tán. Luận án lập bảng so sánh đặc tính kỹ thuật của 5 dạng máy tiêu biểu trên thế giới và trong nước:

Chỉ tiêu so sánh KGT/V (Pháp) YK-25 (Nga) MĐR (Việt Nam) DPG-25A (Trung Quốc) PTH-350 (Geismar)
Kích thước $L \times W \times H$ (m) $7{,}3 \times 2{,}5 \times 3{,}2$ $43 \times 3{,}2 \times 5{,}2$ $2{,}8 \times 3{,}9 \times 4{,}0$ $29 \times 3{,}4 \times 4{,}0$ $3{,}6 \times 3{,}8 \times 3{,}3$
Trọng lượng máy (tấn) $16$ $102$ $1{,}4$ $75$ $6{,}5$
Công suất động cơ (kW) $87$ $120$ $11$ $120$ $54{,}5$
Năng suất đặt đường (m/ca) $180$ $600$ $250$ $600$ $800$
Hệ thống truyền động Thủy lực Tời cáp điện Thủy lực - Puly cáp Thủy lực - Tời cáp Thủy lực
Tốc độ di chuyển (m/phút) $183$ $333$ $32$ $250$ $183$

Đồng thời, chương 1 điểm lại chi tiết các nghiên cứu lý thuyết động lực học cổng trục, cơ cấu nâng, cơ cấu di chuyển và hệ thống thủy lực, rút ra nhận xét về sự cần thiết phải nghiên cứu mô hình động lực học máy MĐR.

Chương 2: Nghiên cứu chọn dạng máy và nghiên cứu động lực học máy MĐR lắp đặt cụm tà vẹt

Chương 2 thực hiện hai nội dung trọng tâm:

1. Áp dụng phương pháp AHP và phần mềm Expert-Choice chọn dạng máy: Luận án thiết lập hệ thống tiêu chí 2 cấp để đánh giá 5 phương án máy (KGT/V, YK-25, MĐR-01, DPG-25A, PTH-350):

  • Mức 1 (3 tiêu chí): Tính hợp lý về công năng, tính hiệu quả kinh tế và tính khả thi của phương án.
  • Mức 2 (9 chỉ tiêu): Năng suất thi công, khả năng thông qua tuyến, mức độ cơ giới hóa ($K_{\text{CGH}}$), thỏa mãn yêu cầu kỹ thuật, hiệu quả kinh tế (chi phí ca máy $C_{\text{CM}}$, vốn đầu tư ban đầu $I_0$, tỷ suất sinh lời IRR), hiệu quả xã hội (tạo việc làm, phát triển cơ khí nội địa), tính dễ sửa chữa, mức độ hiện đại của hệ điều khiển, mức vốn đầu tư.

Kết quả tính toán chi phí và mức độ cơ giới hóa giữa các phương án:

Phương án máy Vốn đầu tư $I_0$ (tỷ VNĐ) Năng suất ca (m/ca) Chi phí ca máy $C_{\text{CM}}$ (tr.VNĐ) Chi phí thi công $C_{\text{TC}}$ (tr.VNĐ) Mức cơ giới hóa $K_{\text{CGH}}$
PA1: KGT/V $1{,}5$ $180$ $2{,}41$ $6{,}9$ $0{,}4$
PA2: YK-25 $5{,}0$ $500$ $6{,}85$ $9{,}4$ $0{,}7$
PA3: MĐR $1{,}8$ $250$ $2{,}82$ $5{,}9$ $0{,}5$
PA4: DPG-25A $8{,}0$ $600$ $10{,}20$ $13{,}3$ $0{,}8$
PA5: PTH-350 $14{,}7$ $800$ $17{,}50$ $21{,}3$ $0{,}8$

Kết quả xử lý bằng phần mềm Expert-Choice cho thấy phương án PA3 (máy MĐR) đạt giá trị véc-tơ ưu tiên tổng hợp cao nhất, khẳng định tính thích hợp của máy MĐR đối với điều kiện Việt Nam.

2. Nghiên cứu động lực học hệ thống thủy lực máy MĐR:

  • Cấu tạo máy MĐR: Khung cổng trục kích thước $3{,}6 \times 4{,}7 \times 4{,}2\text{ m}$, động cơ diesel 11 kW, bơm bánh răng ($V_b = 22\text{ cm}^3\text{/vòng}$, $P_{\text{đm}} = 120\text{ kG/cm}^2$), mô tơ thủy lực di chuyển OMP200 ($V_d = 194{,}6\text{ cm}^3\text{/vòng}$), xi lanh nâng đường kính $90/50\text{ mm}$, hành trình $1.500\text{ mm}$, bội suất cáp $i_1 = 4$, $i_2 = 2$.
  • Động lực học cơ cấu nâng hạ: Luận án chia quá trình nâng hàng từ trạng thái cáp chùng thành 3 giai đoạn: (1) Khử độ chùng cáp ($\delta = 0{,}2\text{ m}$); (2) Cáp căng dần đến khi lực căng đạt $F_{\text{cap}} = m_2 g / i_2$; (3) Hàng rời đất và nâng ổn định. Hệ phương trình vi phân cân bằng lưu lượng và cân bằng lực: $$\frac{dP_1}{dt} = \frac{1}{E_a} \left[ V_b \omega_b - Q_{rb} - Q_{at} - A_1 \dot{x} \right]$$ $$m_1 \ddot{x} = P_1 A_1 - P_2 A_2 - F_{xl} - F_{ms}$$ Mô phỏng trên Matlab-Simulink cho thấy lực căng cáp cực đại $F_{\text{cap_max}} = 12{,}37 \times 10^3\text{ N}$, lực căng ổn định $F_{\text{cap_b}} = 8{,}6 \times 10^3\text{ N}$, xác định hệ số động lực của cơ cấu nâng là $K_d = 1{,}44$. Thời gian dao động duy trì $2{,}7\text{ s}$ trước khi ổn định. Độ sụt giảm vận tốc nâng khi chịu tải là $\Delta = 4{,}9%$ (từ $0{,}085\text{ m/s}$ xuống $0{,}081\text{ m/s}$).
  • Động lực học cơ cấu di chuyển: Luận án lập phương trình cân bằng lưu lượng và cân bằng mô-men trên trục mô tơ thủy lực OMP200 dẫn động cụm bánh xe ($R_{\text{bx}} = 0{,}1\text{ m}$, tỷ số truyền $i_{\text{dc}} = 1{,}3$), giải hệ phương trình vi phân trên Matlab-Simulink để thu được quy luật biến thiên áp suất $P_1$, tốc độ góc trục mô tơ $\omega_d$ và vận tốc di chuyển $V_{\text{dc}}$ khi mang cụm 5 tà vẹt.

Chương 3: Thực nghiệm máy MĐR khi đặt cụm tà vẹt

Chương 3 trình bày phương án, trang thiết bị và kết quả thực nghiệm hiện trường trên máy MĐR:

  • Bố trí thí nghiệm đo đạc các thông số động lực học thực tế khi nâng và di chuyển cụm tà vẹt với các điều kiện thay đổi: nền đất đã đầm chặt và nền đá ba lát đầm sơ bộ; thay đổi số lượng tà vẹt trong cụm kẹp nâng (khảo sát các mức tải); các trạng thái làm việc điển hình (nâng có chùng cáp, nâng không chùng cáp, phanh hãm khi nâng, khởi động và phanh hãm khi di chuyển).
  • Sử dụng số liệu đo đạc thực tế để đối chiếu, so sánh với kết quả mô phỏng số từ phần mềm Matlab-Simulink, qua đó kiểm chứng độ tin cậy của mô hình toán học và thuật toán tính toán đã thiết lập.

Chương 4: Khảo sát yếu tố ảnh hưởng đến đặc trưng động lực học và xác định các thông số hợp lý của máy MĐR

  • Khảo sát sự ảnh hưởng của các yếu tố kết cấu và điều kiện vận hành (áp suất làm việc, lưu lượng cấp, vận tốc nâng, vận tốc di chuyển, độ cứng đàn hồi của cáp, độ cứng nền và khối lượng cụm tà vẹt) đến hệ số động lực của máy MĐR.
  • Phân tích đánh giá miền giá trị của các thông số theo quan điểm động lực học và điều kiện thi công thực tế trên mạng lưới đường sắt Việt Nam.
  • Thiết lập quy trình các bước xác định thông số và công bố bảng tổng hợp bộ thông số kết cấu và thông số làm việc hợp lý của máy MĐR (Bảng 4-4 trong văn bản luận án).

Kết quả và những đóng góp mới

  1. Đóng góp mới về mặt khoa học và lý luận:
  • Đã tổng hợp, lượng hóa và ứng dụng phương pháp phân tích thứ bậc AHP kết hợp phần mềm Expert-Choice với hệ thống 9 chỉ tiêu đánh giá đa mục tiêu (công năng, kinh tế, khả thi), luận chứng một cách khoa học việc lựa chọn máy MĐR do Việt Nam chế tạo là phương án thích hợp nhất cho điều kiện đường sắt trong nước.
  • Xây dựng thành công mô hình toán học và hệ phương trình vi phân mô tả động lực học hệ thống truyền động thủy lực cơ cấu nâng hạ và cơ cấu di chuyển kết hợp với kết cấu máy MĐR dạng cổng trục trong các trường hợp làm việc điển hình (có xét đến độ chùng cáp ban đầu $\delta$, độ đàn hồi đường ống dẫn dầu $E_a$, độ giãn dài của cáp $S_1$ và độ lún đàn hồi của nền $S_2$).
  • Thiết lập quy trình khoa học các bước xác định thông số hợp lý của máy đặt cụm tà vẹt theo quan điểm động lực học.
  1. Đóng góp mới về mặt thực tiễn và giải pháp đề xuất:
  • Xác định được bộ thông số kết cấu và thông số làm việc hợp lý cho máy MĐR (Bảng 4-4), cung cấp cơ sở kỹ thuật phục vụ công tác tính toán, hoàn thiện thiết kế chế tạo máy đặt tà vẹt trong nước đảm bảo độ bền, tính ổn định động học và hiệu quả kinh tế.
  • Đề xuất giải pháp công nghệ thi công 2 bước kết hợp sử dụng tổ máy 2 chiếc MĐR đạt năng suất $250\text{ m/ca}$, chi phí thi công thấp ($5{,}9\text{ triệu đồng/ca}$), phù hợp với tổ chức thi công đường sắt có khe nối và các dự án nâng cấp, xây mới đường sắt Việt Nam đến năm 2030.
  • Kết quả và mô hình tính toán có khả năng phát triển mở rộng cho các thiết bị nâng đặt ray và cụm tà vẹt có kết cấu, nguyên lý tương tự.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của luận án:

  • Phạm vi nghiên cứu mới tập trung khảo sát trên loại tà vẹt bê tông cốt thép dự ứng lực tiêu chuẩn cho khổ đường 1.435 mm trên đoạn tuyến thẳng, chưa khảo sát thực nghiệm chi tiết cho các dạng tà vẹt đường lồng hoặc trên các đoạn đường cong có bán kính nhỏ ($R \le 600\text{ m}$).
  • Mô hình tính toán động lực học hệ thống thủy lực trong giai đoạn giải tích chưa tích hợp đồng thời biến dạng phi tuyến tổng thể của khung thép máy MĐR.
  • Điều kiện nền di chuyển của máy mới khảo sát trên hai trường hợp chuẩn: nền đất đã đầm chặt và nền đá ballast đầm sơ bộ.

Hướng nghiên cứu tiếp theo:

  • Tiếp tục phát triển và ứng dụng mô hình động lực học để nghiên cứu xác định thông số hợp lý cho các dòng máy và thiết bị đặt ray, cụm tà vẹt tự hành bánh xích hoặc tổ hợp máy phục vụ thi công đường sắt tốc độ cao.
  • Mở rộng khảo sát động lực học máy khi làm việc trên các điều kiện địa hình phức tạp hơn (đoạn tuyến có siêu cao, đường cong bán kính nhỏ, thi công trong hầm hoặc trên cầu).

Giá trị tham khảo

Luận án là tài liệu chuyên khảo có giá trị kỹ thuật và ứng dụng thực tiễn đối với:

  • Các kỹ sư, viện nghiên cứu và doanh nghiệp cơ khí chế tạo máy công trình: Tham khảo cấu tạo, sơ đồ nguyên lý thủy lực, phương pháp mô hình hóa và bộ thông số hợp lý (Bảng 4-4) để thiết kế, chế tạo, cải tiến các máy nâng chuyển dạng cổng trục và máy thi công chuyên dùng cho ngành đường sắt.
  • Các nhà quản lý, chủ đầu tư và đơn vị thi công đường sắt: Sử dụng quy trình đánh giá AHP và các chỉ tiêu kinh tế - kỹ thuật (Bảng 2-1, Bảng 2-3, Bảng 2-4) để lập dự án đầu tư thiết bị cơ giới hóa thi công tầng trên đường sắt phù hợp với điều kiện nguồn vốn và năng lực thi công.
  • Giảng viên, học viên cao học và nghiên cứu sinh chuyên ngành Máy xây dựng, Máy xếp dỡ, Kỹ thuật cơ khí động lực: Kế thừa phương pháp lập phương trình vi phân hệ thống thủy lực - cơ khí, phương pháp giải tích kết hợp mô phỏng số bằng Matlab-Simulink và quy trình bố trí thực nghiệm đo đạc lực động.

Câu hỏi thường gặp

1. Phương pháp AHP đã đánh giá các phương án máy nào và dựa trên những nhóm tiêu chí nào?
Luận án áp dụng phương pháp AHP trên phần mềm Expert-Choice để so sánh 5 phương án máy: KGT/V (Pháp), YK-25 (Nga), MĐR-01 (Việt Nam), DPG-25A (Trung Quốc) và PTH-350 (Geismar). Hệ thống đánh giá gồm 3 tiêu chí cấp 1 (tính hợp lý về công năng, tính hiệu quả kinh tế, tính khả thi) và 9 chỉ tiêu cấp 2 (năng suất, khả năng thông qua, mức độ cơ giới hóa, mức độ đáp ứng yêu cầu kỹ thuật, hiệu quả kinh tế, hiệu quả xã hội, tính dễ sửa chữa, mức độ hiện đại của hệ điều khiển, mức vốn đầu tư). Kết quả chọn phương án máy MĐR đạt véc-tơ ưu tiên cao nhất.

2. Các thông số hình học và thông số vận hành cơ bản của máy MĐR là gì?
Máy MĐR có dạng cổng trục nhỏ với kích thước dài $\times$ rộng $\times$ cao là $3{,}6 \times 4{,}7 \times 4{,}2\text{ m}$; chiều cao nâng hàng $H_h = 2{,}1\text{ m}$; khoảng cách giữa hai tâm ray di chuyển $B = 3{,}76\text{ m}$; khối lượng bản thân máy $m_3 = 1.100\text{ kg}$; tải trọng nâng danh nghĩa $m_2 = 1.750\text{ kg}$ (tương ứng cụm 5 tà vẹt và khung kẹp); vận tốc nâng hạ bình quân $V_h = 0{,}1\text{ m/s}$; vận tốc di chuyển có hàng $V_{\text{dc}} = 0{,}53\text{ m/s}$ ($32\text{ m/phút}$); nguồn động lực là động cơ diesel công suất 11 kW.

3. Quá trình nâng cụm tà vẹt của máy MĐR diễn ra theo các giai đoạn nào và hệ số động lực tính toán được là bao nhiêu?
Quá trình nâng hàng từ trạng thái cáp chùng được chia thành 3 giai đoạn: Giai đoạn 1 khử độ chùng cáp ($\delta = 0{,}2\text{ m}$); Giai đoạn 2 cáp căng dần đến khi cân bằng tải trọng tĩnh; Giai đoạn 3 hàng rời khỏi mặt nền và chuyển động đi lên. Kết quả giải hệ phương trình vi phân trên Matlab-Simulink xác định hệ số động lực của cơ cấu nâng là $K_d = 1{,}44$ (lực căng cáp cực đại $F_{\text{cap_max}} = 12{,}37 \times 10^3\text{ N}$ so với lực căng ổn định $8{,}6 \times 10^3\text{ N}$), thời gian dao động kéo dài $2{,}7\text{ s}$ trước khi đạt trạng thái bình ổn.

4. Những yếu tố đặc thù nào của địa hình và kết cấu tầng trên đường sắt Việt Nam quyết định việc lựa chọn máy MĐR thay vì nhập khẩu máy ngoại công suất lớn?
Đường sắt Việt Nam có nhiều đoạn đèo dốc hiểm trở (độ dốc tới 12‰), nhiều đường cong bán kính nhỏ ($R < 300\text{ m}$ chiếm 39% tuyến Hà Nội – Lào Cai), nhiều cầu thép, hầm và điểm giao cắt dân sinh với mặt bằng thi công chật hẹp, khó giải phóng mặt bằng. Các dòng máy nhập khẩu lớn (như YK-25 dài 43 m, DPG-500 dài 41,6 m) không thể thông qua tuyến, đòi hỏi vốn đầu tư và chi phí vận hành rất cao, đồng thời năng suất thi công vượt quá nhu cầu phân tán trong nước. Máy MĐR có kích thước nhỏ gọn, chi phí đầu tư thấp ($1{,}8\text{ tỷ đồng}$ so với $14{,}7\text{ tỷ đồng}$ của PTH-350), tự chủ được công tác sửa chữa, chế tạo trong nước và phù hợp với quy cách tà vẹt BTCT DƯL tiêu chuẩn.

Kết luận

Luận án đã giải quyết hoàn chỉnh bài toán lựa chọn dạng máy và xác định cơ sở khoa học cho bộ thông số kết cấu, thông số làm việc hợp lý của máy đặt cụm tà vẹt MĐR phục vụ ngành đường sắt Việt Nam. Bằng việc kết hợp phương pháp phân tích thứ bậc AHP, mô hình hóa động lực học hệ thống thủy lực - cơ khí trên Matlab-Simulink và kiểm chứng thực nghiệm tại hiện trường, tác giả đã lượng hóa được các đặc trưng động lực học quan trọng và hệ số tải trọng động của máy trong các chế độ làm việc điển hình. Kết quả nghiên cứu cung cấp tài liệu kỹ thuật có độ tin cậy cao, trực tiếp phục vụ công tác thiết kế, chế tạo nội địa hóa thiết bị cơ giới hóa thi công đường sắt phù hợp với chiến lược phát triển hạ tầng giao thông quốc gia đến năm 2030.
