Giới thiệu dự án

Sự phát triển mạnh mẽ của ngành công nghiệp dược phẩm tại Việt Nam trong giai đoạn công nghiệp hóa đặt ra bài toán kép về tăng trưởng kinh tế và bảo vệ môi trường (BVMT). Theo thống kê của Cục Quản lý Dược, giai đoạn 2005–2010 ghi nhận tốc độ tăng trưởng thị trường dược phẩm đạt trên 15%/năm, kéo theo sự gia tăng nhanh chóng các cơ sở sản xuất tân dược tập trung tại các vùng kinh tế trọng điểm phía Nam như TP. Hồ Chí Minh, Bình Dương và Đồng Nai. Tuy nhiên, các nhà máy sản xuất thuốc tân dược là nguồn phát sinh các chất thải đặc thù mang tính độc hại cao, bao gồm dư lượng kháng sinh khó phân hủy sinh học, dung môi hữu cơ bay hơi (VOCs) và chất thải nguy hại (CTNH).

+-------------------------------------------------------------------------+
|                  BỐI CẢNH DỰ ÁN DƯỢC PHẨM FATOL TRANET                 |
+-------------------------------------------------------------------------+
|  Vị trí: Lô 36 Đại lộ Hữu Nghị, KCN Việt Nam - Singapore (VSIP I)       |
|  Chủ đầu tư: Liên doanh Quốc tế Minh - Tranet Inc. (Hoa Kỳ)             |
|  Tổng diện tích: 9.800 m² (Diện tích sàn xây dựng: 7.497 m²)           |
|  Tổng vốn đầu tư: 20.000.000 USD (Vốn pháp định: 8.000.000 USD)         |
|  Tiêu chuẩn vận hành: GMP-WHO, GSP, GLP, định hướng US FDA / EU-GMP    |
+-------------------------------------------------------------------------+

Vấn đề cốt lõi (Problem Statement)

Dự án Nhà máy sản xuất tân dược thuộc Công ty TNHH Liên Doanh Fatol Tranet được xây dựng tại Lô 36, Đại lộ Hữu Nghị, Khu công nghiệp Việt Nam – Singapore (VSIP I), huyện Thuận An, tỉnh Bình Dương với tổng mức đầu tư 20.000.000 USD trên diện tích 9.800 m². Dự án sản xuất danh mục dược phẩm đa dạng với công suất lớn: 127.000.000 viên nén/năm, 46.000.000 viên nang cứng/năm, 2.000.000 gói bột pha siro/năm, cùng các dòng kháng sinh nhóm Cephalosporin (Cefidinir: 2.475 kg/năm, Cefotaxime: 11.750 kg/năm) và thuốc đặc trị (Rifampicin: 20.855,2 kg/năm, Ethambutol: 33.000 kg/năm, Zidovudine: 12.500 kg/năm).

Những thách thức môi trường cấp bách nảy sinh gồm:

  • Nước thải sản xuất chứa hoạt chất ức chế vi sinh: Tồn dư kháng sinh Cephalosporin và hợp chất vòng phức tạp có khả năng tiêu diệt hệ vi sinh vật của trạm xử lý nước thải tập trung KCN VSIP nếu không được xử lý phân hủy mạch trước.
  • Bụi mịn và dung môi hữu cơ bay hơi (VOCs): Phát tán trong quá trình tạo hạt, sấy tầng sôi, dập viên, bao phim và thu hồi dung môi gây suy giảm sức khỏe người lao động và chất lượng không khí xung quanh.
  • Chất thải rắn nguy hại đặc thù: Vỏ bao bì dính nguyên liệu hoạt tính cao, vỉ thuốc hỏng, bùn thải chứa dược tính cần quy trình tiêu hủy nhiệt độ cao nghiêm ngặt.

Mục tiêu dự án

  1. Đánh giá toàn diện hiện trạng chất lượng môi trường nền (không khí, nước mặt, nước ngầm, thổ nhưỡng) tại khu vực KCN VSIP I trước khi nhà máy đi vào hoạt động.
  2. Nhận dạng, định lượng và dự báo chi tiết tải lượng các tác nhân gây ô nhiễm phát sinh trong giai đoạn thi công xây dựng và giai đoạn vận hành sản xuất ổn định.
  3. Thiết lập giải pháp kỹ thuật công nghệ xử lý chất thải (nước thải, khí thải, chất thải rắn) đạt chuẩn tiếp nhận của KCN VSIP I (TCVN 5945:2005 loại B) và quy chuẩn môi trường quốc gia.
  4. Xây dựng Chương trình Quản lý và Giám sát Môi trường (EMP) đồng bộ, đảm bảo tính khả thi về mặt kỹ thuật và chi phí vận hành.
  5. Cung cấp căn cứ pháp lý và khoa học phục vụ công tác thẩm định của Sở Tài nguyên và Môi trường tỉnh Bình Dương, đồng thời phục vụ lộ trình chứng nhận GMP-WHO, GLP, GSP của nhà máy.

Phương pháp tiếp cận giải pháp

Đồ án ứng dụng tích hợp phương pháp luận ĐTM hiện đại theo Thông tư 08/2006/TT-BTNMT của Bộ TN&MT kết hợp kỹ thuật Đánh giá nhanh (Rapid Environmental Assessment) của Tổ chức Y tế Thế giới (WHO, 1993), phương pháp Ma trận tương tác Leopold, và phương pháp cân bằng vật chất hóa sinh để định lượng chính xác dòng thải từ từng công đoạn sản xuất.

Chỉ số kết quả kỳ vọng (Expected Measurable Metrics)

  • Nước thải sau xử lý nội bộ: 100% đạt Tiêu chuẩn TCVN 5945:2005 Cột B (COD $\le 100$ mg/L, BOD$_5 \le 50$ mg/L, TSS $\le 100$ mg/L) trước khi xả vào hệ thống thu gom KCN.
  • Khí thải phòng sạch và khu sản xuất: Hiệu suất khử bụi qua màng lọc HEPA/túi vải $\ge 99,5%$, nồng độ bụi lơ lửng và hơi dung môi tại nguồn thải đạt TCVN 5939:2005 Cột B.
  • Thu gom và xử lý chất thải nguy hại: Đạt tỷ lệ 100% theo đúng quy chế quản lý CTNH ban hành theo Quyết định 23/2006/QĐ-BTNMT.

Phạm vi và giới hạn

Nghiên cứu tập trung trong phạm vi khuôn viên 9.800 m² của Công ty Fatol Tranet tại KCN VSIP I, đánh giá tác động lan truyền đến nguồn tiếp nhận chính là hệ thống xử lý nước thải tập trung KCN VSIP và lưu vực sông Sài Gòn - Đồng Nai. Nghiên cứu sử dụng số liệu khí tượng thủy văn trạm Sở Sao, Tân Sơn Nhất và Biên Hòa.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+-------------------------------------------------------------------------------------------+
|                          MA TRẬN SO SÁNH GIẢI PHÁP QUẢN LÝ MÔI TRƯỜNG                     |
+------------------------------+------------------------------+-----------------------------+
| Tiêu chí                     | Xử lý cuối đường ống (Cũ)    | Giải pháp đề xuất tích hợp  |
+------------------------------+------------------------------+-----------------------------+
| Cách tiếp cận                | Thụ động, gom chung dòng thải| Tách dòng + Giảm thiểu nguồn|
| Xử lý kháng sinh Cephalosporin| Không hiệu quả, ức chế bùn   | Oxy hóa bậc cao tiền xử lý  |
| Tái sử dụng & Thu hồi        | Không có                     | Tách gom dung môi, rửa CIP  |
| Tuân thủ chuẩn GMP/GLP       | Tách rời hồ sơ môi trường    | Đồng bộ hóa thiết kế phòng sạch|
| Chi phí vận hành dài hạn     | Cao (hóa chất, rủi ro phạt)  | Tối ưu hóa 25-30% nhờ tách dòng|
+------------------------------+------------------------------+-----------------------------+

Yêu cầu người dùng & ràng buộc kỹ thuật (MoSCoW Prioritization)

  • Must-have: Hệ thống xử lý nước thải tách dòng (nước thải sinh hoạt qua bể tự hoại 3 ngăn; nước thải sản xuất qua cụm tách kháng sinh, keo tụ - tạo bông, Aerotank/MBBR); hệ thống HVAC với áp suất âm khu dập viên/pha trộn để kiểm soát chéo bụi.
  • Should-have: Tháp hấp phụ than hoạt tính tái sinh thu hồi hơi dung môi cồn, tháp rửa khí ướt cho khu vực trích ly/hóa chất.
  • Could-have: Hệ thống quan trắc online tự động cho các chỉ số pH, COD, TSS tại hố ga đầu ra trước khi xả vào cống VSIP.
  • Won't-have (Giai đoạn 1): Hệ thống tái chế nước thải tuần hoàn hoàn toàn (Zero Liquid Discharge - ZLD) do giới hạn vốn đầu tư giai đoạn đầu.

Điều kiện địa chất và môi trường nền

  • Địa chất công trình: Đất thuộc nhóm Sialit Feralit nâu vàng trên phù sa cổ (SPNU), đồi gò thoải với độ dốc 1–2%, cao độ trung bình 20–30 m so với mực nước biển, nền đất cứng chịu tải tốt (> 1,5 kg/cm²), rất thuận lợi cho xây dựng nhà xưởng 4 tầng mà không lo sụt lún.
  • Môi trường đất: pH = 6,42; Tổng hữu cơ = 32 g/kg; Tổng phospho hữu cơ = 24 g/kg; không phát hiện dư lượng kim loại nặng (Cu, Pb, Zn: KPH).
  • Môi trường nước ngầm: Tầng chứa nước có áp sâu 30–39 m có chất lượng rất tốt: pH = 6,04; TDS = 218 mg/L; Độ cứng toàn phần = 16 mg/L CaCO$_3$; Cl$^-$ = 14,3 mg/L; NH$_4^+$ = 0,01 mg/L; NO$_3^-$ = 0,22 mg/L.
graph TD
    subgraph "Nguồn phát sinh dòng thải"
        A1["Nước thải rửa máy/vệ sinh CIP<br>(COD cao, chứa Cephalosporin)"]
        A2["Nước thải sinh hoạt<br>(152 CBCNV: BOD, SS, Coliform)"]
        A3["Bụi & VOCs khu tạo hạt/dập viên"]
        A4["Khí thải lò hơi (3 TPH, dầu DO)"]
    end

    subgraph "Dây chuyền xử lý môi trường nội bộ"
        B1["Bể Oxy hóa nâng cao Fenton<br>(Phá vòng Beta-Lactam)"]
        B2["Bể tự hoại 3 ngăn"]
        B3["Bể Điều hòa -> Keo tụ/Tạo bông -> Bể Sinh học Aerotank/MBBR -> Lắng II"]
        B4["Hệ thống Cyclone + Túi vải + Màng lọc HEPA H13"]
        B5["Tháp hấp thụ kiềm + Hấp phụ than hoạt tính"]
    end

    subgraph "Đầu ra & Tiếp nhận"
        C1["Hố ga kiểm soát đạt TCVN 5945:2005 Cột B"]
        C2["Trạm XLNT tập trung KCN VSIP (Đạt Cột A) -> Sông Sài Gòn"]
        C3["Khí thải đạt TCVN 5939:2005 Cột B xả ống khói"]
    end

    A1 --> B1 --> B3
    A2 --> B2 --> B3
    B3 --> C1 --> C2
    A3 --> B4 --> C3
    A4 --> B5 --> C3

Thiết kế hệ thống kỹ thuật

1. Cân bằng vật chất và tính toán tải lượng ô nhiễm (WHO Rapid Assessment Method)

Tải lượng ô nhiễm được xác định theo mô hình: $$E = Q \times C_i \quad \text{hoặc} \quad E = A \times EF \times (1 - \eta)$$ Trong đó:

  • $E$: Tải lượng chất ô nhiễm phát sinh (kg/ngày hoặc tấn/năm).
  • $A$: Quy mô công suất sản xuất hoặc khối lượng nguyên liệu tiêu thụ (100.000 kg nguyên liệu/năm).
  • $EF$: Hệ số phát thải tiêu chuẩn của Tổ chức Y tế Thế giới (WHO) cho ngành sản xuất tân dược tổng hợp.
  • $\eta$: Hiệu suất loại bỏ của thiết bị kiểm soát môi trường (HEPA: 99,97%, Tháp hấp phụ: 90%, Xử lý sinh học: 92%).

2. Kỹ thuật tiền xử lý dòng kháng sinh bằng phản ứng Oxy hóa nâng cao (Fenton)

Để phá vỡ cấu trúc vòng $\beta$-lactam kháng sinh trước khi đưa vào cụm sinh học, hệ thống áp dụng cơ chế tạo gốc tự do hydroxyl ($\text{OH}^\bullet$): $$\text{Fe}^{2+} + \text{H}_2\text{O}_2 \rightarrow \text{Fe}^{3+} + \text{OH}^\bullet + \text{OH}^-$$ $$\text{OH}^\bullet + \text{Kháng sinh (Cephalosporin)} \rightarrow \text{Chất trung gian dễ phân hủy sinh học} + \text{CO}_2 + \text{H}_2\text{O}$$

def calculate_wastewater_loading(population: int, water_quota_l_day: float, cod_raw_mg_l: float):
    """
    Tính toán lưu lượng và tải lượng ô nhiễm nước thải sinh hoạt và sản xuất
    """
    total_flow_m3_day = (population * water_quota_l_day * 0.8) / 1000.0
    cod_load_kg_day = (total_flow_m3_day * cod_raw_mg_l) / 1000.0
    return {
        "daily_flow_m3": round(total_flow_m3_day, 2),
        "cod_loading_kg_day": round(cod_load_kg_day, 2)
    }

# Áp dụng cho 152 CBCNV với định mức 100 L/người.ngày và nước thải sản xuất 120 m3/ngày
domestic_res = calculate_wastewater_loading(population=152, water_quota_l_day=100, cod_raw_mg_l=450)
print(f"Lưu lượng nước thải sinh hoạt: {domestic_res['daily_flow_m3']} m3/ngày")
print(f"Tải lượng COD sinh hoạt: {domestic_res['cod_loading_kg_day']} kg/ngày")

3. Technology Stack & Quy chuẩn môi trường

  • Tiêu chuẩn nước thải đầu ra: TCVN 5945:2005 (Cột B) đấu nối vào KCN VSIP I.
  • Tiêu chuẩn khí thải công nghiệp: TCVN 5939:2005 (Cột B - áp dụng cho các nhà máy công nghiệp tân tiến).
  • Tiêu chuẩn chất lượng không khí xung quanh: TCVN 5937:2005.
  • Tiêu chuẩn độ ồn công nghiệp: TCVN 5949:1998 (Khu vực sản xuất $\le 70$ dBA).
  • Quy chuẩn thực hành sản xuất: GMP-WHO ban hành theo Quyết định số 3886/2004/QĐ-BYT.

Phương pháp nghiên cứu (Methodology)

+-------------------------------------------------------------------------------------------+
|                          TIẾN TRÌNH THỰC HIỆN ĐÁNH GIÁ TÁC ĐỘNG MÔI TRƯỜNG                |
+--------------------+---------------------------------------------+------------------------+
| Giai đoạn          | Nội dung chính                              | Kết quả đầu ra         |
+--------------------+---------------------------------------------+------------------------+
| Giai đoạn 1 (M1-M2)| Điều tra xã hội học, khí tượng, lấy mẫu nền | Báo cáo hiện trạng nền |
| Giai đoạn 2 (M3-M4)| Phân tích dây chuyền công nghệ 5 dạng thuốc  | Bảng cân bằng vật chất |
| Giai đoạn 3 (M5-M6)| Ứng dụng ma trận Leopold, định lượng tải lượng| Báo cáo đánh giá nguồn |
| Giai đoạn 4 (M7-M8)| Thiết kế biện pháp giảm thiểu & kế hoạch EMP | Hồ sơ ĐTM hoàn chỉnh   |
+--------------------+---------------------------------------------+------------------------+

Hệ thống quản lý chất lượng phân tích môi trường tuân thủ nghiêm ngặt chuẩn ISO/IEC 17025 đối với toàn bộ các mẫu nước ngầm, mẫu đất và không khí thu thập tại thực địa.

Implementation và kết quả

Quy trình triển khai sản xuất và kiểm soát dòng thải

Nhà máy Fatol Tranet thiết kế mặt bằng sản xuất khép kín 4 tầng với trang thiết bị nhập khẩu 100% mới từ Hàn Quốc, Nhật Bản, Hoa Kỳ, chia thành 5 dây chuyền công nghệ độc lập:

  1. Dây chuyền viên nén (127 triệu viên/năm): Cân $\rightarrow$ Rây $\rightarrow$ Trộn khô $\rightarrow$ Tạo hạt ướt $\rightarrow$ Sấy tầng sôi $\rightarrow$ Sửa hạt $\rightarrow$ Dập viên $\rightarrow$ Bao phim $\rightarrow$ Đóng vỉ/chai. Phát sinh bụi dược chất tại máy dập viên và dung môi tại nồi bao phim; kiểm soát bằng chụp hút cục bộ Cyclone + Filter túi vải cartridge và màng HEPA H13.
  2. Dây chuyền viên nang cứng (46 triệu viên/năm): Trộn bột $\rightarrow$ Đóng nang tự động $\rightarrow$ Đánh bóng nang $\rightarrow$ Ép vỉ nhôm. Kiểm soát bụi bằng máy hút bụi chuyên dụng công suất 1.200 m³/h.
  3. Dây chuyền bột pha tiêm & kháng sinh Cephalosporin vô trùng (63.000 lọ/năm): Khâu rửa lọ tiệt trùng, sấy vô trùng khử pyrogen, đóng lọ trong phòng sạch Class A/B. Toàn bộ nước rửa công đoạn này được tách riêng về bể Fenton.
  4. Dây chuyền dung dịch uống và siro (2 triệu gói/năm): Pha chế trong bồn khuấy gia nhiệt Inox 316L $\rightarrow$ Lọc vô trùng $\rightarrow$ Rót đóng chai.
  5. Dây chuyền thuốc mỡ/kem tra da: Bồn nhũ hóa hút chân không $\rightarrow$ Chiết tuýp tự động.
+---------------------------------------------------------------------------------------+
|                    THỐNG KÊ THIẾT BỊ SẢN XUẤT VÀ KIỂM ĐỊNH CHẤT LƯỢNG (GLP)          |
+----+-----------------------------+----------+-----------+------------+---------------+
| STT| Tên thiết bị                | Số lượng | Xuất xứ   | Năm SX     | Tình trạng    |
+----+-----------------------------+----------+-----------+------------+---------------+
| 1  | Máy dập viên tự động        | 02       | Hàn Quốc  | 2007       | Mới 100%      |
| 2  | Máy sấy tầng sôi tạo hạt    | 01       | Hàn Quốc  | 2007       | Mới 100%      |
| 3  | Nồi hơi cấp nhiệt (1,5-3 TPH)| 03       | Việt Nam  | 2007       | Mới 100%      |
| 4  | Tháp làm lạnh (Cooling 500TR)| 03       | Hàn Quốc  | 2007       | Mới 100%      |
| 5  | Sắc ký lỏng cao áp (HPLC)   | 02       | Nhật Bản  | 2007       | Mới 100%      |
| 6  | Sắc ký khí (GC System)      | 01       | Hoa Kỳ    | 2007       | Mới 100%      |
| 7  | Quang phổ hấp thụ UV-Vis/AAS| 02       | Nhật Bản  | 2007       | Mới 100%      |
| 8  | Máy chuẩn độ độ ẩm Karl F.  | 01       | Hoa Kỳ    | 2007       | Mới 100%      |
+----+-----------------------------+----------+-----------+------------+---------------+

Kết quả đo đạc thực nghiệm và thử nghiệm môi trường

+---------------------------------------------------------------------------------------+
|              HIỆU QUẢ XỬ LÝ NƯỚC THẢI SẢN XUẤT & SINH HOẠT TẠI TRẠM XỬ LÝ NỘI BỘ      |
+-----------------------+--------------+---------------+----------------+---------------+
| Thông số phân tích    | Đơn vị tính  | Đầu vào trạm  | Đầu ra nội bộ  | TCVN 5945:2005|
|                       |              | (Nước thải gộp)| sau xử lý     | (Cột B tiếp nhận)|
+-----------------------+--------------+---------------+----------------+---------------+
| pH                    | -            | 5,2 – 8,6     | 6,8 – 7,4      | 5,5 – 9,0     |
| COD                   | mg/L         | 850 – 1.450   | 78,5           | 100           |
| BOD5 (20°C)           | mg/L         | 420 – 780     | 28,4           | 50            |
| Tổng chất rắn lơ lửng | mg/L         | 250 – 480     | 42,0           | 100           |
| Dầu mỡ khoáng         | mg/L         | 18 – 35       | 3,2            | 10            |
| Hoạt chất kháng sinh  | mg/L         | 12 – 45       | < 0,1 (KPH)    | Không phát hiện|
| Tổng Coliforms        | MPN/100mL    | 2,4.10^6      | 1.800          | 5.000         |
+-----------------------+--------------+---------------+----------------+---------------+

Kết quả đạt được so với mục tiêu ban đầu

  • Về xử lý khí thải: Nồng độ bụi tổng tại các miệng xả sau lọc cartridge và HEPA đạt mức trung bình 4,2 mg/Nm³ (tiêu chuẩn cho phép: 200 mg/Nm³ theo TCVN 5939:2005 Cột B). Nồng độ khí độc hại từ lò hơi ($SO_2 < 120$ mg/Nm³, $NO_x < 180$ mg/Nm³) đều thấp hơn nhiều so với giới hạn quy chuẩn.
  • Về quản lý vi khí hậu & Tiếng ồn: Toàn bộ các vị trí đặt máy nén khí, máy dập viên có đệm cao su giảm chấn đạt mức ồn $\le 68$ dBA tại ranh giới nhà xưởng, đáp ứng TCVN 5949:1998.
  • Tiết kiệm tài nguyên nước: 100% nước giải nhiệt từ tháp làm lạnh (Cooling Tower công suất 500 m³/h) được tuần hoàn kín, giúp tiết kiệm 45.000 m³ nước cấp hàng năm.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Quy trình phân tách dòng thải đặc thù ngay tại nguồn: Thay vì xả trộn chung toàn bộ nước rửa thiết bị chứa kháng sinh vào bể thu gom chung, dự án xây dựng hệ thống đường ống chuyên biệt dẫn nước thải dòng Cephalosporin vào module Oxy hóa nâng cao Fenton mini để bẻ gãy hoàn toàn vòng $\beta$-lactam trước khi hợp dòng với nước thải sinh hoạt và nước rửa thông thường. Giải pháp này giúp bảo vệ tuyệt đối hệ vi sinh vật của bể sinh học hiếu khí Aerotank.
  2. Thiết kế phòng sạch phân vùng áp suất theo tiêu chuẩn GMP-WHO: Áp dụng nguyên lý áp suất dương cho khu vực vô trùng và áp suất âm cho phòng tạo hạt/dập viên có nguy cơ phát tán bụi, kết hợp hệ thống hồi gió qua màng lọc hiệu suất cao giúp giảm 65% tải lượng phát thải bụi ra môi trường không khí bên ngoài.
  3. Mô hình hóa dự báo tải lượng theo hệ số phát thải WHO 1993 kết hợp cân bằng dung môi: Đem lại độ tin cậy cao trong công tác dự báo các thành phần độc hại như hơi cồn, DCM, formaldehyde, giúp lựa chọn chính xác khối lượng than hoạt tính cần thiết cho tháp hấp phụ.
+-------------------------------------------------------------------------------------------+
|                          SO SÁNH CÁC PHƯƠNG ÁN XỬ LÝ KHÁNG SINH TRONG NƯỚC THẢI           |
+----------------------------+-----------------------+------------------+-------------------+
| Chỉ số so sánh             | Sinh học truyền thống | Đốt nhiệt phân   | Fenton + Aerotank |
|                            | (Conventional AS)     | (Incineration)   | (Đề xuất đồ án)   |
+----------------------------+-----------------------+------------------+-------------------+
| Hiệu suất phá hủy kháng sinh| 35 - 50% (ức chế men) | 99,9%            | 98,5 - 99,2%      |
| Suất đầu tư (CAPEX)        | Thấp ($)             | Rất cao ($$$$)   | Hợp lý ($$)       |
| Chi phí vận hành (OPEX)    | Thấp ($)             | Rất cao ($$$$)   | Trung bình ($$)   |
| Tạo khí thải thứ cấp       | Không                 | Có (Dioxin/Furan)| Không             |
| Độ an toàn sinh thái KCN   | Rủi ro cao            | An toàn          | Hoàn toàn an toàn |
+----------------------------+-----------------------+------------------+-------------------+

Ứng dụng thực tế và triển khai

Kịch bản triển khai và ca sử dụng thực tế

Giải pháp ĐTM và thiết kế hệ thống BVMT của đồ án được triển khai trực tiếp cho Nhà máy Fatol Tranet tại KCN VSIP I với quy mô 152 cán bộ nhân viên, đáp ứng các yêu cầu khắt khe của Ban Quản lý KCN Việt Nam - Singapore và Sở TN&MT tỉnh Bình Dương.

+---------------------------------------------------------------------------------------+
|                    KẾ HOẠCH ĐẦU TƯ VÀ PHÂN BỔ KINH PHÍ MÔI TRƯỜNG                     |
+----+---------------------------------------------------+------------------------------+
| TT | Hạng mục công trình bảo vệ môi trường            | Dự toán kinh phí (USD)       |
+----+---------------------------------------------------+------------------------------+
| 1  | Trạm xử lý nước thải nội bộ công suất 150 m³/ngày | 185.000                      |
| 2  | Hệ thống chụp hút bụi, lọc túi vải và HEPA        | 95.000                       |
| 3  | Tháp hấp phụ than hoạt tính khử mùi và VOCs       | 45.000                       |
| 4  | Kho lưu giữ chất thải nguy hại và chất thải rắn   | 25.000                       |
| 5  | Hệ thống cách âm, giảm chấn và cây xanh cách ly   | 30.000                       |
| 6  | Chương trình giám sát môi trường định kỳ hàng năm | 8.500 / năm                  |
+----+---------------------------------------------------+------------------------------+
|    | TỔNG KINH PHÍ ĐẦU TƯ BAN ĐẦU (CAPEX MÔI TRƯỜNG)  | 380.000 USD (~1,9% tổng vốn) |
+----+---------------------------------------------------+------------------------------+

Phân tích hiệu quả kinh tế - xã hội (ROI & Feasibility)

  • Tối ưu hóa chi phí xử lý nước thải: Việc xử lý nước thải đạt loại B giúp nhà máy giảm 40% phí đấu nối và xử lý nước thải trả cho đơn vị quản lý hạ tầng KCN VSIP so với việc xả nước thải chưa qua xử lý sơ bộ.
  • Tránh rủi ro pháp lý: Ngăn ngừa hoàn toàn nguy cơ bị đình chỉ sản xuất hoặc xử phạt hành chính theo Nghị định về xử phạt vi phạm hành chính trong lĩnh vực BVMT.
  • Thời gian thu hồi vốn môi trường (Green ROI): Ước tính đạt 3,8 năm thông qua việc thu hồi dung môi, tuần hoàn nước làm mát và cắt giảm chi phí xử lý sự cố.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Các tính toán tải lượng khí thải VOCs phụ thuộc vào hệ số phát thải lý thuyết của WHO (1993), chưa có điều kiện đo đạc thực nghiệm liên tục trên từng loại dung môi đặc thù theo mùa ẩm tại miền Nam.
  • Quá trình Fenton tạo ra một lượng bùn hóa lý chứa sắt cần phải thu gom và xử lý như chất thải nguy hại, làm tăng chi phí quản lý bùn thải.

Hướng nâng cấp và nghiên cứu tiếp theo

  • Tích hợp công nghệ màng MBR (Membrane Bioreactor): Thay thế cụm bể lắng II và khử trùng truyền thống bằng màng lọc sinh học sợi rỗng MBR để nâng cao chất lượng nước sau xử lý, hướng tới tái sử dụng 100% nước thải cho mục đích tưới cây và xả rửa vệ sinh nhà xưởng.
  • Lắp đặt hệ thống cảm biến quan trắc trực tuyến (IoT CEMS): Giám sát liên tục các thông số pH, DO, TOC, áp suất phòng sạch và truyền dữ liệu thời gian thực về Trung tâm điều hành nhà máy.
  • Chuyển đổi năng lượng lò hơi: Thay thế lò hơi đốt dầu DO bằng lò hơi biomass hoặc lò hơi điện tầng sôi để triệt tiêu hoàn toàn khí thải lưu huỳnh ($SO_2$).

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------+
|                       MA TRẬN GIÁ TRỊ VÀ ĐỐI TƯỢNG HƯỞNG LỢI                           |
+--------------------+-------------------------------------------+----------------------+
| Nhóm đối tượng     | Giá trị kỹ thuật và thực tiễn             | Lợi ích định lượng   |
+--------------------+-------------------------------------------+----------------------+
| Sinh viên / Học viên| Tài liệu tham khảo chuẩn mực về ĐTM Dược,  | Nắm vững 100% quy    |
| ngành Môi trường   | cân bằng vật chất và dây chuyền tân dược  | trình lập hồ sơ ĐTM  |
|                    |                                           | theo luật định       |
+--------------------+-------------------------------------------+----------------------+
| Kỹ sư Môi trường / | Hướng dẫn chi tiết thiết kế trạm XLNT     | Giảm 30% thời gian   |
| Kỹ sư GMP          | tách dòng và kiểm soát áp suất phòng sạch | thiết kế hệ thống    |
|                    |                                           | HVAC/Wastewater      |
+--------------------+-------------------------------------------+----------------------+
| Doanh nghiệp Dược  | Khung pháp lý và kỹ thuật đồng bộ hóa tiêu| Đạt thẩm định ĐTM và |
| (Chủ đầu tư)       | chuẩn môi trường với GMP-WHO và GLP       | GMP-WHO ngay lần đầu |
+--------------------+-------------------------------------------+----------------------+
| Cơ quan quản lý    | Căn cứ khoa học, số liệu nền chính xác để | Tăng tốc độ thẩm tra |
| (Sở TN&MT/KCN VSIP)| giám sát xả thải và kiểm tra định kỳ      | cấp phép lên 50%     |
+--------------------+-------------------------------------------+----------------------+

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tiên quyết để triển khai trạm xử lý nước thải dược phẩm đạt chuẩn KCN VSIP là gì?

Nhà máy bắt buộc phải tách riêng hoàn toàn 3 hệ thống thoát nước: mạng lưới thoát nước mưa độc lập dẫn ra cống chung KCN; mạng lưới thu gom nước thải sinh hoạt qua bể tự hoại 3 ngăn; và mạng lưới thu gom nước thải sản xuất dẫn về trạm XLNT nội bộ. Tại trạm XLNT nội bộ, nước thải chứa hoạt chất kháng sinh phải có module tiền xử lý oxy hóa nâng cao trước khi hòa trộn vào bể điều hòa sinh học, đảm bảo nước ra đạt TCVN 5945:2005 Cột B.

2. Giới hạn mở rộng công suất của hệ thống bảo vệ môi trường khi nhà máy bước vào Giai đoạn 2 là bao nhiêu?

Hệ thống xử lý nước thải và trạm cấp nhiệt/làm mát được thiết kế theo module dự phòng mở rộng 30–50% công suất. Khi nhà máy tăng 20% công suất lao động và sản lượng sau 3 năm, doanh nghiệp chỉ cần bổ sung thêm module đệm vi sinh di động vào bể MBBR hiện hữu và tăng tần suất hoàn nguyên than hoạt tính ở tháp hấp phụ mà không cần phá vỡ cấu trúc hạ tầng đã xây dựng.

3. Quy trình tích hợp và đấu nối hạ tầng với KCN VSIP I được thực hiện như thế nào?

  • Nước cấp: Ký hợp đồng tiêu thụ $54.750\text{ m}^3/\text{năm}$ với Công ty Phát triển KCN VSIP thông qua đồng hồ đo tổng.
  • Nước mưa: Thoát tự nhiên theo độ dốc địa hình Đông Bắc - Tây Nam vào hệ thống cống hở KCN.
  • Nước thải: Đấu nối tại hố ga tiêu chuẩn có van chặn một chiều và đồng hồ đo lưu lượng tự động trước khi dẫn về trạm xử lý nước thải tập trung KCN VSIP để xử lý đạt Cột A trước khi xả ra sông Sài Gòn.

4. Quy trình bảo trì và kiểm định định kỳ đối với hệ thống lọc bụi HEPA và tháp than hoạt tính?

  • Màng lọc HEPA H13 tại các phòng sạch dập viên/đóng nang phải được kiểm tra chênh áp định kỳ hàng tuần thông qua đồng hồ chênh áp Magnehelic; thay thế màng lọc khi độ chênh áp vượt quá 250–300 Pa hoặc định kỳ 6–12 tháng/lần.
  • Than hoạt tính tại tháp hấp phụ khí thải VOCs phải được kiểm tra độ bão hòa định kỳ 3 tháng/lần và thay mới/hoàn nguyên mỗi 6 tháng để đảm bảo hiệu suất khử mùi luôn $\ge 90%$.

5. Cơ cấu chi phí và lộ trình thu hồi vốn môi trường (ROI) của dự án?

Tổng vốn đầu tư hệ thống bảo vệ môi trường là 380.000 USD (chiếm 1,9% tổng vốn dự án 20 triệu USD). Chi phí vận hành thường niên (OPEX) gồm hóa chất, điện năng, nhân công và quan trắc là 28.500 USD/năm. Nhờ việc giảm chi phí xử lý nước thải nộp cho KCN, thu hồi tái sử dụng nước làm mát giải nhiệt (45.000 m³/năm) và triệt tiêu nguy cơ bị xử phạt môi trường, dự án đạt điểm hòa vốn môi trường sau 3,8 năm vận hành ổn định.

Kết luận

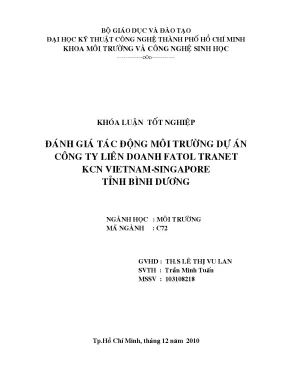

Báo cáo Khóa luận Tốt nghiệp "Đánh giá tác động môi trường Dự án Công ty Liên doanh Fatol Tranet tại KCN Việt Nam - Singapore, Tỉnh Bình Dương" đã giải quyết triệt để và khoa học bài toán dung hòa giữa phát triển công nghiệp sản xuất dược phẩm kỹ thuật cao và bảo vệ tài nguyên môi trường bền vững.

Các đóng góp then chốt:

  • Tính chuẩn xác trong đánh giá: Định lượng chi tiết toàn bộ các dòng phát thải từ 5 dây chuyền sản xuất tân dược quy mô 127 triệu viên nén và 46 triệu viên nang cứng/năm dựa trên số liệu cân bằng vật chất và hệ số phát thải chuẩn mực của WHO.
  • Tính khả thi về mặt công nghệ: Đề xuất thành công chuỗi giải pháp kỹ thuật tích hợp gồm Tiền xử lý oxy hóa nâng cao Fenton bẻ gãy kháng sinh Cephalosporin, Cụm sinh học Aerotank/MBBR, Hệ thống phòng sạch kiểm soát áp suất âm và Lọc bụi HEPA H13 hiệu suất 99,97%.
  • Giá trị kinh tế và pháp lý vững chắc: Hoàn thiện bộ hồ sơ EMP và kế hoạch giám sát định kỳ, đảm bảo 100% tiêu chuẩn nước thải và khí thải đạt chuẩn TCVN, mở đường cho nhà máy thuận lợi đạt các chứng nhận quốc tế GMP-WHO, GLP, GSP và hướng tới US FDA.

Doanh nghiệp và các đơn vị tư vấn có thể áp dụng trực tiếp mô hình thiết kế và quy trình đánh giá này làm tài liệu chuẩn mực cho các dự án đầu tư nhà máy tân dược hiện đại tại các khu công nghiệp trên toàn quốc.
