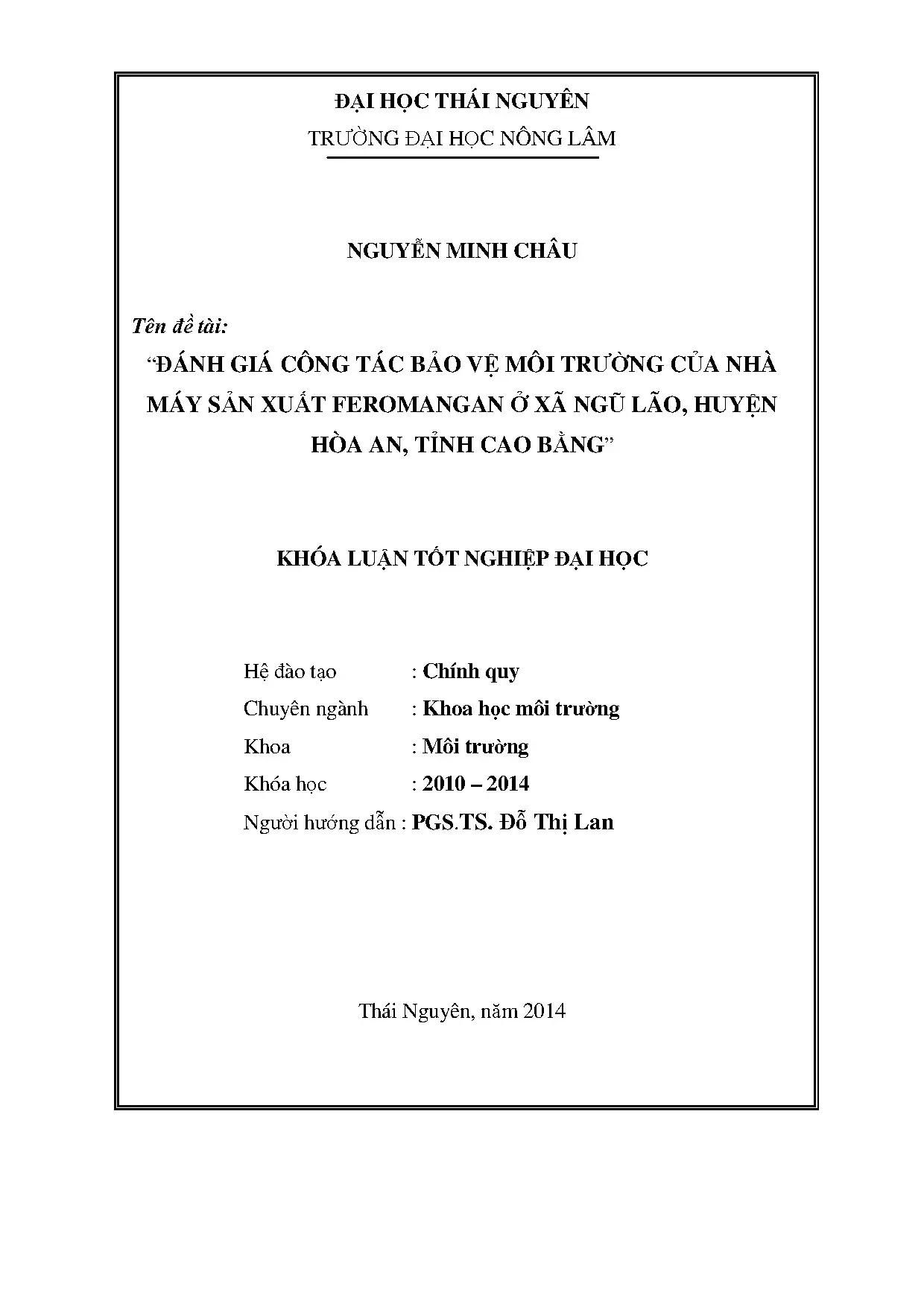

Giới thiệu dự án
Ngành công nghiệp luyện thép và đúc kim loại tại Việt Nam đang trải qua giai đoạn tăng trưởng vượt bậc với tốc độ bình quân từ 10 - 12%/năm, kéo theo nhu cầu tiêu thụ phôi thép và hợp kim tăng cao. Trong chuỗi giá trị luyện kim, Feromangan (FeMn) và Silicomangan (FeSiMn) đóng vai trò là chất khử oxy và hợp kim hóa thiết yếu nhằm nâng cao độ bền cơ học và độ dai va đập của thép. Tỉnh Cao Bằng sở hữu tiềm năng khoáng sản lớn với trữ lượng và tài nguyên quặng mangan dự báo đạt xấp xỉ 6,13 triệu tấn (chiếm hơn 55% tổng trữ lượng 11,1 triệu tấn của cả nước), tập trung chủ yếu tại các mỏ quy mô lớn như Tốc Tát và Lũng Luông.
Tuy nhiên, quá trình sản xuất Feromangan từ quặng Mangan (Mn > 30%) thông qua công đoạn thiêu kết và nhiệt luyện trong lò hồ quang điện tiềm ẩn rủi ro phát thải thứ cấp nghiêm trọng. Mỗi ngày, một dây chuyền luyện kim phát sinh hàng nghìn mét khối khí thải chứa oxit kim loại độc hại (MnO, FeO), khí độc ($CO, SO_2, NO_2$), hơn 100 tấn xỉ thải rắn và hàng nghìn mét khối nước làm mát tuần hoàn mang nhiệt lượng cao. Đồ án khóa luận tốt nghiệp "Đánh giá công tác bảo vệ môi trường của nhà máy sản xuất Feromangan ở xã Ngũ Lão, huyện Hòa An, tỉnh Cao Bằng" tập trung giải quyết bài toán cân bằng giữa hiệu suất công nghiệp và tuân thủ các quy chuẩn kỹ thuật quốc gia về môi trường.
+---------------------------------------------------+
| QUY TRÌNH THIÊU KẾT & LUYỆN FEROMANGAN TÂY GIANG|
+---------------------------------------------------+
|
+----------------------------------+----------------------------------+
| | |
v v v
+------------------+ +-------------------+ +-------------------+
| LÒ THIÊU KẾT | | LÒ HỒ QUANG ĐIỆN | | BỂ LÀM NGUỘI XỈ |
| (400 tấn/ngày) | | 12.500 kVA | | (Dung tích 35 m2) |
+------------------+ +-------------------+ +-------------------+
| | |
v v v
[Khí thải & Bụi MnO] [Khí nóng & Bụi lò] [Xỉ thải 100t/ngày]
| | |
+-----------------+ | |
v v v
+--------------------------------------+ +---------------------+
| HỆ THỐNG XỬ LÝ ĐA TẦNG PHÂN TÁN | | PHÂN LOẠI & TÁI CHẾ |
| - Cyclone lọc thô/tinh ngập nước | | - 15% hồi lò |
| - Lọc túi vải xung khí nén 1.080 túi | | - 35% xỉ bông xi măng|
| - Bể tuần hoàn làm mát 5.000 m3 | | - 35% tuyển bột SiMn|
+--------------------------------------+ | - 15% xỉ cục lưu bãi|
+---------------------+
Problem Statement và các điểm nghẽn kỹ thuật
Các nhà máy sản xuất hợp kim feromangan truyền thống thường đối mặt với các vấn đề kỹ thuật sau:
- Phát tán bụi oxit kim loại diện rộng: Bụi phát sinh từ lò hồ quang điện chiếm tải lượng 2.160 kg/ngày, trong đó oxit mangan ($MnO$) chiếm tới 49% thành phần khí thải, đe dọa trực tiếp sức khỏe hô hấp của công nhân vận hành và hệ sinh thái rừng lân cận.
- Tiêu hao năng lượng và ô nhiễm nhiệt môi trường nước: Lưu lượng nước làm mát thiết bị cổ lò, má ôm điện cực và máy biến thế lên tới 5.200 $m^3$/ngày đêm. Nếu xả thải thẳng, nguồn nhiệt này sẽ gây sốc nhiệt cục bộ cho hệ sinh thái suối Khuổi Hân và sông Bằng Giang.
- Tồn dư chất thải rắn khối lượng lớn: Dây chuyền sản xuất tạo ra 100 tấn xỉ thải/ngày đêm (tương đương 38.880 tấn/năm). Nếu không phân loại thu hồi, bãi thải 5.000 $m^2$ sẽ nhanh chóng quá tải, gây nguy cơ rửa trôi kim loại nặng vào mùa mưa.
Mục tiêu nghiên cứu cụ thể
- Đánh giá toàn diện hiện trạng công nghệ sản xuất và định lượng các nguồn phát thải (khí thải, nước thải, chất thải rắn, chất thải nguy hại) của Nhà máy Feromangan Tây Giang.
- Đo đạc, quan trắc và phân tích thực nghiệm 8 vị trí mẫu hiện trường (5 mẫu không khí, 3 mẫu nước) theo hệ thống Quy chuẩn Kỹ thuật Quốc gia ($QCVN$).
- Đánh giá hiệu suất vận hành của các công trình bảo vệ môi trường: hệ thống Cyclone hấp phụ nước, hệ thống lọc bụi túi vải xung khí nén, bể lắng tuần hoàn làm mát 5.000 $m^3$ và hệ thống bể tự hoại 3 ngăn lọc kỵ khí.
- Xác định các chỉ tiêu vượt chuẩn và đề xuất giải pháp kỹ thuật, quản lý tối ưu hóa quy trình kiểm soát ô nhiễm công nghiệp luyện kim.
Phương pháp tiếp cận và Phạm vi áp dụng
- Tiếp cận: Kết hợp phương pháp điều tra thứ cấp, thống kê công nghệ luyện kim, lấy mẫu hiện trường chuẩn hóa ISO/TCVN và đánh giá cân bằng vật chất - năng lượng.
- Phạm vi: Nhà máy sản xuất Feromangan thuộc Công ty Cổ phần Khoáng sản Tây Giang Cao Bằng, quy mô 40.000 $m^2$ tại xã Ngũ Lão, huyện Hòa An, tỉnh Cao Bằng; công suất 21.600 tấn Feromangan/năm và 120.000 tấn quặng thiêu kết/năm.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Tại các cơ sở luyện kim vùng Trung du miền núi phía Bắc, công tác bảo vệ môi trường thường bị hạn chế do địa hình chia cắt, suất đầu tư công nghệ xử lý cao và chi phí vận hành lớn. Dưới đây là bảng so sánh các giải pháp kiểm soát ô nhiễm khí thải trong ngành luyện hợp kim mangan:
| Tiêu chí kỹ thuật |
Tháp rửa ướt đơn tầng (Wet Scrubber) |
Lọc bụi tĩnh điện (ESP) |
Hệ thống Cyclone kết hợp lọc túi vải xung khí (Áp dụng) |
| Hiệu suất tách bụi |
75% - 85% |
92% - 95% |
> 96% (đạt 98% với hạt $\ge 5\mu m$) |
| Khả năng thu hồi bụi |
Tạo bùn thải ẩm, khó thu hồi $MnO$ |
Bụi khô, chi phí điện cực cao |
Bụi khô, tái sinh trực tiếp về lò thiêu kết |
| Khả năng chịu nhiệt |
Tốt ($< 300^\circ C$) |
Rất tốt ($< 400^\circ C$) |
Tự động mở van khí làm mát khi $T > 130^\circ C$ |
| Chi phí đầu tư & Vận hành |
Trung bình, tốn nước |
Rất cao, bảo trì phức tạp |
Tối ưu, thu hồi 100% nguyên liệu quý |
| Độ nhạy với bụi dính ướt |
Không áp dụng |
Dễ đoản mạch điện cực |
Rũ bụi định kỳ bằng khí nén 5 - 7 bar |
Yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have: Hệ thống lọc bụi túi vải chịu nhiệt tại 02 lò hồ quang 12.500 kVA; Mạng lưới tuần hoàn nước làm mát khép kín 100%; Quy trình phân loại xỉ thải 4 cấp (hồi lò, tuyển bột, làm xi măng, đổ thải).
- Should have: Bẫy nhiệt tự động bảo vệ túi vải khi nhiệt độ dòng khí vượt $130^\circ C$; Hố ga lắng cặn có song chắn rác định kỳ nạo vét 1 tuần/lần trên tuyến rãnh 900m.
- Could have: Tự động hóa giám sát phát thải liên tục (CEMS) tại đỉnh ống khói 16m và 35m.
- Won't have (lược bỏ): Xả nước làm mát trực tiếp ra suối tự nhiên; Chôn lấp hỗn hợp xỉ kim loại và rác thải sinh hoạt.
Thiết kế hệ thống kỹ thuật
Quy trình bảo vệ môi trường của nhà máy được thiết kế thành một hệ thống đồng bộ gồm 3 phân hệ chính: Phân hệ xử lý khí thải đa tầng, Phân hệ tuần hoàn nhiệt - thủy lực và Phân hệ tái sinh chất thải rắn.
+------------------------------------------------+
| SƠ ĐỒ DÒNG KHÍ THẢI VÀ TUẦN HOÀN NƯỚC LÀM MÁT |
+------------------------------------------------+
[Khí & Bụi Lò 12.500 kVA] [Nước Nóng Làm Mát Cổ Lò / Biến Áp]
| |
v v
+----------------------------+ +--------------------+
| Ống xoắn lắng bụi trọng lực | | Máng thu gom chung |
+----------------------------+ +--------------------+
| |
v v
+----------------------------+ +--------------------+
| Buồng lắng lọc 6 khoang | | 3 Tháp giải nhiệt |
| (1.080 túi vải chịu nhiệt) | | (Motor quạt 7.5kW) |
+----------------------------+ +--------------------+
| | |
[Rũ bụi xung khí] [Khí sạch] v
| | +--------------------+
v v | Bể tuần hoàn 18 ô |
[Phễu thu gom MnO] [Ống khói 16m] | dung tích 5.000 m3 |
| (QCVN 19:2009) +--------------------+
v |
[Hồi lưu lò thiêu kết] +----------+
v
[Bơm 55kW x 2 cấp lại lò]
Bảng thông số kỹ thuật thiết bị cốt lõi
| Hạng mục thiết bị |
Thông số kỹ thuật / Model |
Quy chuẩn / Công suất |
Chức năng môi trường |
| Lò hồ quang điện |
12.500 kVA (2 tổ máy) |
21.600 tấn FeMn/năm |
Luyện hoàn nguyên quặng Mn |
| Quạt hút cưỡng bức |
Motor 160 kW, $U = 10\text{ kV}$ |
Lưu lượng $124.000\text{ m}^3\text{/h}$ |
Thu gom triệt để khí phát sinh |
| Buồng lọc túi vải |
6 buồng lắng, 180 túi/buồng |
1.080 túi vải polyester chịu nhiệt |
Tách hạt bụi mịn $MnO, FeO$ |
| Máy nén khí rũ bụi |
Model W-0.9/8, P = 18.5 kW |
Áp suất 8.0 bar, bình tích 180L |
Cung cấp xung khí làm sạch túi |
| Tháp làm mát cưỡng bức |
3 tháp tản nhiệt, motor 7.5 kW |
Bơm tuần hoàn $189\text{ m}^3\text{/h}$ |
Giải nhiệt nước từ $37^\circ C \rightarrow 27^\circ C$ |
| Bể tự hoại kỵ khí |
3 ngăn (Lắng + Lọc sinh học) |
Hiệu suất xử lý BOD 80 - 90% |
Xử lý nước thải sinh hoạt |
Cơ sở hóa học và phản ứng hoàn nguyên
Quá trình nấu luyện trong lò hồ quang 12.500 kVA diễn ra ở nhiệt độ $1.400 - 1.600^\circ C$, khử oxit kim loại bằng cacbon trong than cốc:
$$\text{MnO}_2 + \text{CO} \xrightarrow{400-500^\circ C} \text{Mn}_2\text{O}_3 + \text{CO}_2$$
$$\text{Mn}_3\text{O}_4 + \text{CO} \xrightarrow{600-700^\circ C} 3\text{MnO} + \text{CO}_2$$
$$\text{MnO} + \text{C} \xrightarrow{> 1350^\circ C} \text{Mn} + \text{CO} \uparrow$$
$$\text{SiO}_2 + 2\text{C} \xrightarrow{> 1500^\circ C} \text{Si} + 2\text{CO} \uparrow$$
Khí thải thoát ra chứa nồng độ cao oxit bụi và khí $CO$. Dưới đây là thuật toán điều khiển chu trình rũ bụi xung khí nén và van bảo vệ quá nhiệt (Bypass Damper) được lập trình trên hệ thống điều khiển PLC:
# Thuật toán giám sát nhiệt độ và điều khiển rũ bụi xung khí tự động
class BagFilterController:
def __init__(self, target_pressure_drop=1500, max_safe_temp=130.0):
self.target_dp = target_pressure_drop # Pa (Chênh áp giới hạn)
self.max_temp = max_safe_temp # Độ C (Ngưỡng nhiệt túi lọc)
self.chambers = 6 # 6 khoang lọc độc lập
self.pulse_interval_sec = 300 # Chu kỳ rũ bụi 5 phút
def evaluate_thermal_safety(self, current_temp):
"""Kích hoạt van lấy khí tự nhiên làm mát buồng túi lọc"""
if current_temp > self.max_temp:
return {"ACTION": "OPEN_DILUTION_VALVE", "STATUS": "COOLING_ACTIVE"}
return {"ACTION": "MAINTAIN", "STATUS": "NORMAL"}
def pulse_jet_cleaning_cycle(self, pressure_drop, elapsed_time):
"""Thực hiện tuần tự xung rũ bụi 5-7 bar qua 12 van xung/khoang"""
if pressure_drop >= self.target_dp or elapsed_time >= self.pulse_interval_sec:
pulse_sequence = []
for ch in range(1, self.chambers + 1):
pulse_sequence.append(f"Chamber_{ch}: Fire 12 Pulse Valves at 8.0 bar")
return {"PULSE_TRIGGERED": True, "SEQUENCE": pulse_sequence}
return {"PULSE_TRIGGERED": False, "SEQUENCE": []}
Methodology
Phương pháp đánh giá môi trường tuân thủ nghiêm ngặt khung pháp lý Việt Nam hiện hành, gồm Luật Bảo vệ môi trường, Nghị định số 29/2011/NĐ-CP, Thông tư số 26/2011/TT-BTNMT và hệ thống Tiêu chuẩn Việt Nam (TCVN) / Quy chuẩn Kỹ thuật Quốc gia (QCVN).
+-----------------------------------------------------------------------------------+
| LỘ TRÌNH ĐÁNH GIÁ MÔI TRƯỜNG 4 GIAI ĐOẠN |
+-----------------------------------------------------------------------------------+
Giai đoạn 1 (Tháng 5/2014): Thu thập số liệu thứ cấp, công nghệ, khí tượng
Giai đoạn 2 (Tháng 6/2014): Quan trắc hiện trường, lấy 8 điểm mẫu (KK, NT)
Giai đoạn 3 (Tháng 7/2014): Phân tích hóa nghiệm tại PTN Chi cục BVMT Cao Bằng
Giai đoạn 4 (Tháng 8/2014): Đánh giá cân bằng vật chất, đề xuất giải pháp kỹ thuật
Ma trận rủi ro và biện pháp giảm thiểu
| Rủi ro môi trường |
Xác suất |
Mức độ tác động |
Biện pháp giảm thiểu & Ứng phó |
| Cháy rách túi lọc do nhiệt |
Trung bình |
Nghiêm trọng |
Hệ thống xilanh mở cửa hút khí tươi tự động khi $T > 130^\circ C$; 02 ống khói sự cố xả bypass an toàn. |
| Bục rò rỉ dầu biến thế |
Thấp |
Cực kỳ nguy hại |
Đặt máy biến thế trên hố thu dầu có cát hấp phụ, bảo dưỡng định kỳ 2 bơm dầu 15 kW. |
| Tắc nghẽn rãnh thoát nước |
Cao |
Trung bình |
Định kỳ nạo vét 15 hố ga lắng cặn (0,8m x 0,6m x 0,3m) với tần suất 1 lần/tuần. |
Implementation và kết quả
Quá trình triển khai kỹ thuật
Nhà máy đã thi công đồng bộ hạ tầng kỹ thuật môi trường trên khuôn viên 40.000 $m^2$:
- Phân xưởng thiêu kết: Lắp đặt hệ thống lọc thô Cyclone trục đứng kết hợp dàn Cyclone lọc tinh ngập chân nước nhằm xử lý khói quặng từ mâm quay, dẫn thoát qua ống khói thép $H = 35\text{ m}$. Cửa ra sản phẩm lắp hệ thống lọc túi vải phụ trợ với ống khói $H = 16\text{ m}$.
- Phân xưởng lò luyện điện: Xây dựng 2 hệ thống lọc túi vải độc lập cho 2 lò hồ quang 12.500 kVA. Hệ thống gồm ống xoắn giảm vận tốc dòng khí, buồng lắng 6 khoang chứa 1.080 túi vải polyester, 12 van xung điện từ trên mỗi ngăn, động cơ rung phễu $6 \times 0.25\text{ kW}$ và quạt hút $160\text{ kW}$ ($124.000\text{ m}^3\text{/h}$).
- Mạng lưới làm mát tuần hoàn: Xây dựng bể ngầm bê tông cốt thép dung tích $5.000\text{ m}^3$ gồm 18 khoang độc lập ($10,5\text{ m} \times 9,5\text{ m} \times 3,0\text{ m}$). Lắp đặt 2 máy bơm giải nhiệt lò công suất $55\text{ kW}$ ($189\text{ m}^3\text{/h}$), 1 bơm dầu biến thế $15\text{ kW}$ ($100\text{ m}^3\text{/h}$) và 3 tháp tản nhiệt cưỡng bức.
Kết quả thử nghiệm và kiểm chứng thực nghiệm
Trung tâm Quan trắc và Phân tích Môi trường tỉnh Cao Bằng đã tiến hành lấy mẫu và phân tích thực nghiệm tại các vị trí then chốt:
1. Chất lượng không khí xung quanh và khí thải nguồn điểm
| Vị trí quan trắc |
Thông số Bụi lơ lửng (TSP) ($mg/m^3$) |
$CO$ ($mg/m^3$) |
$SO_2$ ($mg/m^3$) |
$NO_2$ ($mg/m^3$) |
Đánh giá theo QCVN |
| KK1 (Kho thành phẩm) |
0,117 |
1,32 |
0,034 |
0,031 |
Đạt QCVN 05:2009 ($< 0,3$) |
| KK2 (Khu nghiền quặng) |
0,107 |
1,04 |
0,032 |
0,028 |
Đạt QCVN 05:2009 ($< 0,3$) |
| KK3 (Quốc lộ 3, cách 200m) |
0,147 |
4,02 |
0,042 |
0,046 |
Đạt QCVN 05:2009 ($< 0,3$) |
| KK4 (Khu vực Lò luyện) |
0,316 |
4,82 |
0,043 |
0,048 |
Vượt 5,3% so với QCVN 05 |
| KT1 (Ống khói lò luyện) |
185 |
562 |
289 |
371 |
Đạt QCVN 19:2009 Cột B ($TSP < 200$) |
Ghi chú: Giới hạn QCVN 19:2009/BTNMT (Cột B): $TSP \le 200\text{ mg/m}^3, CO \le 1.000\text{ mg/m}^3, SO_2 \le 500\text{ mg/m}^3, NO_2 \le 850\text{ mg/m}^3$.
BIỂU ĐỒ NỒNG ĐỘ PHÁT THẢI ỐNG KHÓI KT1 SO VỚI GIỚI HẠN QCVN 19:2009/BTNMT (CỘT B)
================================================================================
Bụi (TSP) : [████████████████████░░░] 185 mg/m3 (Ngưỡng: 200 mg/m3) -> 92.5% tải
Khí CO : [███████████░░░░░░░░░░░░] 562 mg/m3 (Ngưỡng: 1000 mg/m3)-> 56.2% tải
Khí SO2 : [█████████████░░░░░░░░░░] 289 mg/m3 (Ngưỡng: 500 mg/m3) -> 57.8% tải
Khí NO2 : [█████████████░░░░░░░░░░] 371 mg/m3 (Ngưỡng: 850 mg/m3) -> 43.6% tải
================================================================================
2. Chất lượng nước thải sản xuất và nước thải sinh hoạt
| Chỉ tiêu phân tích |
Nước làm mát tuần hoàn (NT1) |
Nước thải hóa nghiệm (NT2) |
Nước thải sinh hoạt (NT) |
QCVN 40:2011 (Cột B) |
QCVN 14:2008 (Cột B) |
| pH |
7,47 |
7,94 |
7,47 |
5,5 - 9,0 |
5,0 - 9,0 |
| COD ($mg/L$) |
16,2 |
37,2 |
867,3 |
150 |
- |
| TSS ($mg/L$) |
9,0 |
21,0 |
312,0 |
100 |
100 (Vượt 3,12 lần) |
| Mangan ($Mn$) ($mg/L$) |
0,05 |
0,033 |
0,31 |
1,0 |
- |
| Sắt ($Fe$) ($mg/L$) |
0,06 |
0,017 |
0,24 |
5,0 |
- |
| Tổng Coliform ($MPN/100mL$) |
890 |
1.200 |
32.000 |
5.000 |
5.000 (Vượt 6,4 lần) |
| Nhiệt độ ($^\circ C$) |
34,47 |
36,64 |
27,51 |
40 |
- |
So sánh kết quả đạt được
- Khí thải công nghiệp: Nồng độ bụi tại đỉnh ống khói đạt $185\text{ mg/m}^3$, tuân thủ giới hạn $200\text{ mg/m}^3$ của QCVN 19:2009/BTNMT. Khí độc $CO$ ($562\text{ mg/m}^3$) và $SO_2$ ($289\text{ mg/m}^3$) được kiểm soát thấp hơn nhiều so với quy chuẩn.
- Nước làm mát: Tỷ lệ tuần hoàn đạt $100%$, nồng độ kim loại nặng ($Mn = 0,05\text{ mg/L}; Fe = 0,06\text{ mg/L}$) thấp hơn hàng chục lần so với QCVN 40:2011/BTNMT, giải quyết triệt để bài toán ô nhiễm nhiệt.
- Hạn chế phát hiện: Mẫu không khí khu vực lò luyện KK4 vượt nhẹ tiêu chuẩn bụi ($0,316\text{ mg/m}^3$ so với $0,3\text{ mg/m}^3$) do gió xoáy cục bộ khi thao tác chọc xỉ; Nước thải sinh hoạt tại mương hở nhà ăn vượt chuẩn TSS và Coliform do nước mưa bề mặt cuốn trôi cặn hữu cơ vào mương dẫn.
Đổi mới và đóng góp
- Chu trình xử lý khí thải tích hợp Cyclon ướt - Túi vải xung khí:
Thay vì sử dụng các phễu lắng đơn giản, đồ án chứng minh hiệu quả của mô hình buồng lắng 6 khoang kết hợp rũ bụi tự động bằng khí nén 8 bar, nâng hiệu suất thu hồi hạt oxit mangan lên > 96%, cho phép tuần hoàn trực tiếp $2.160\text{ kg}$ bụi $MnO$ mỗi ngày về lò thiêu kết để làm giàu nguyên liệu.
- Kỹ thuật đóng kín tuần hoàn thủy lực $5.000\text{ m}^3$:
Tái sử dụng $100%$ lượng nước làm mát $5.200\text{ m}^3\text{/ngày đêm}$ thông qua mạng lưới trao đổi nhiệt kín và hệ thống 18 ô lắng đa cấp, giảm tiêu hao tài nguyên nước thô hơn 95% (chỉ bổ sung lượng nước hao hụt do bốc hơi nhiệt).
- Mô hình kinh tế tuần hoàn 4 dòng xỉ thải rắn:
Đồ án hệ thống hóa giải pháp phân loại triệt để 100 tấn xỉ thải/ngày đêm (38.880 tấn/năm):
- $15%$ Xỉ hồi lò (5.832 tấn/năm): Tái nung luyện trực tiếp.
- $35%$ Xỉ tuyển Mn (13.608 tấn/năm): Đưa vào mỏ Bản Khuông để sản xuất bột Silicomangan.
- $35%$ Xỉ bông hạt hóa nhanh (13.608 tấn/năm): Làm nguội trong bể $35\text{ m}^2$, tạo xỉ hạt xốp cung cấp cho nhà máy xi măng và sản xuất bê tông cấu kiện.
- $15%$ Xỉ cục trơ (5.832 tấn/năm): Tập kết bãi thải kỹ thuật.
+------------------------------------------------------------------------------------+
| MÔ HÌNH PHÂN LOẠI VÀ TẬN DỤNG 100 TẤN XỈ THẢI/NGÀY ĐÊM |
+------------------------------------------------------------------------------------+
Ứng dụng thực tế và triển khai
Trường hợp ứng dụng thực tế
Hệ thống giải pháp đã được vận hành thực tế tại Công ty Cổ phần Khoáng sản Tây Giang Cao Bằng, bảo vệ hành lang sinh thái cho khu rừng trồng keo và thông rộng 165 ha bao bọc xung quanh nhà máy, tạo vùng đệm sinh học hấp thụ $CO_2$ và cản bụi gió.
Phân tích hiệu quả kinh tế - kỹ thuật (ROI)
- Thu hồi nguyên liệu quặng: Lượng bụi oxit mangan ($MnO$) thu hồi từ buồng lọc túi vải đạt $\approx 2,16\text{ tấn/ngày}$ ($777,6\text{ tấn/năm}$). Với giá thành quặng thiêu kết tương đương, nhà máy tiết kiệm được hơn 1,2 tỷ VNĐ/năm chi phí nguyên liệu thô.
- Thương mại hóa xỉ bông: Việc cung cấp $13.608\text{ tấn xỉ bông/năm}$ cho các cơ sở sản xuất phụ gia xi măng trên địa bàn tỉnh giúp tạo thêm dòng doanh thu phụ phẩm, đồng thời giải phóng $70%$ diện tích mặt bằng bãi thải rắn.
- Tiết kiệm chi phí xả thải: Tuần hoàn khép kín $5.200\text{ m}^3\text{ nước/ngày}$ giúp doanh nghiệp không phải chi trả tiền cấp quyền khai thác nước mặt và phí bảo vệ môi trường đối với nước thải công nghiệp.
Hạn chế và hướng phát triển
Các điểm hạn chế kỹ thuật còn tồn tại
- Xử lý nước thải sinh hoạt cục bộ: Bể tự hoại 3 ngăn chưa được bổ sung ngăn khử trùng vi sinh, dẫn đến chỉ số Coliform ($32.000\text{ MPN/100mL}$) và TSS ($312\text{ mg/L}$) vượt ngưỡng QCVN 14:2008/BTNMT khi hòa vào mương thoát nước mưa hở.
- Phát tán bụi cục bộ trong nhà xưởng: Nồng độ bụi tại khu vực sàn thao tác lò hồ quang (KK4) đạt $0,316\text{ mg/m}^3$, vượt nhẹ quy chuẩn do chụp hút chưa bao quát toàn bộ cửa tháo xỉ và thao tác đập vỡ thủ công feromangan nguội.
Hướng phát triển và đề xuất kỹ thuật nâng cấp
- Nâng cấp công trình xử lý nước sinh hoạt: Lắp đặt bổ sung modul khử trùng bằng viên nén Cloramin B hoặc đèn UV tại đầu ra bể tự hoại trước khi đấu nối vào mương chung; Đậy nắp đan kín toàn bộ 900m mương dẫn rãnh hở nhằm ngăn nước mưa kéo theo dầu mỡ bề mặt.
- Cải tiến hệ thống hút bụi chóp lò: Lắp đặt chụp hút thứ cấp có van điều tiết động tại vị trí rót xỉ tháo lò, nâng công suất quạt hút biến tần nhằm kiểm soát triệt để bụi phát tán cục bộ ($TSP < 0,2\text{ mg/m}^3$).
- Chuyển đổi số giám sát môi trường: Tích hợp các đầu đo online đo nồng độ bụi quang học và cảm biến khí điện hóa ($CO, SO_2$), truyền dữ liệu trực tiếp 24/7 về Sở Tài nguyên và Môi trường tỉnh Cao Bằng.
Đối tượng hưởng lợi
- Sinh viên & Học viên chuyên ngành Môi trường/Luyện kim: Tài liệu tham khảo thực tế về cân bằng dòng vật chất, công nghệ xử lý khí bụi lò hồ quang điện và phương pháp đánh giá tác động môi trường chuyên sâu.
- Kỹ sư vận hành & Quản lý nhà máy: Quy trình chuẩn hóa trong việc bảo dưỡng túi lọc khí nén, vận hành hệ thống tuần hoàn nhiệt 18 khoang và phương án phân loại xỉ tái chế.
- Doanh nghiệp luyện kim khoáng sản: Khung thiết kế kinh tế tuần hoàn giúp cắt giảm chi phí nguyên liệu thô, giảm rủi ro vi phạm hành chính về môi trường theo Nghị định 117/2009/NĐ-CP.
- Cơ quan quản lý nhà nước (Sở TN&MT Cao Bằng): Dữ liệu hiện trạng và bộ chỉ số quan trắc nền phục vụ công tác thanh kiểm tra, giám sát tuân thủ quy chuẩn bảo vệ môi trường khu vực công nghiệp miền núi.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để vận hành hệ thống lọc bụi túi vải lò hồ quang là gì?
Dòng khí trước khi vào buồng lọc phải được kiểm soát nhiệt độ dưới $130^\circ C$ thông qua ống xoắn tản nhiệt và van mở khí tươi tự động. Áp suất khí nén rũ bụi phải duy trì ổn định từ $5 - 8\text{ bar}$ với chu kỳ xung 5 phút/lần nhằm chống đóng bánh bề mặt túi vải do hơi ẩm.
2. Làm thế nào để tái tuần hoàn 100% lượng nước làm mát 5.200 m3/ngày mà không bị quá nhiệt?
Hệ thống sử dụng bể chứa dung tích lớn $5.000\text{ m}^3$ chia làm 18 khoang nối tiếp để kéo dài thời gian lưu nhiệt tự nhiên, kết hợp 3 tháp làm mát cưỡng bức (motor quạt 7,5 kW). Nước sau khi làm mát các má ôm đồng điện cực đạt nhiệt độ dưới $37^\circ C$, đảm bảo an toàn giải nhiệt cho chu kỳ tiếp theo mà không cần xả tràn.
3. Xỉ bông phát sinh từ quá trình luyện Feromangan có gây độc hại môi trường không?
Xỉ bông là xỉ silicat kim loại được tôi lạnh nhanh bằng nước tại bể $35\text{ m}^2$, có cấu trúc vô định hình, trơ về mặt hóa học và không chứa thành phần nguy hại vượt ngưỡng QCVN 07:2009/BTNMT. Loại xỉ này đáp ứng tốt tiêu chuẩn làm phụ gia khoáng hoạt tính cho sản xuất xi măng poóc lăng và bê tông thương phẩm.
4. Chi phí bảo trì, thay thế túi lọc định kỳ như thế nào?
Tuổi thọ trung bình của túi lọc sợi polyester chịu nhiệt dao động từ 18 - 24 tháng. Nhờ cơ chế tự động mở cửa khí làm mát khi quá nhiệt $130^\circ C$, tỷ lệ hỏng rách túi vải giảm hơn $60%$, chi phí thay thế định kỳ chiếm chưa đầy $3%$ tổng ngân sách bảo dưỡng hàng năm của nhà máy.
5. Nước thải hóa nghiệm chứa kim loại nặng được kiểm soát bằng cách nào?
Nhà máy xây dựng bể trung hòa 2 ngăn thể tích $4\text{ m}^3$, định kỳ châm vôi bột $Ca(OH)_2$ để kết tủa các ion kim loại nặng ($Mn^{2+}, Fe^{3+}, Cr^{6+}$) thành dạng hydroxit không tan, sau đó đưa qua ngăn lọc cặn trước khi xả ra mương chung. Kết quả phân tích NT2 cho thấy hàm lượng $Mn$ ($0,033\text{ mg/L}$) và $Fe$ ($0,017\text{ mg/L}$) đều đạt quy chuẩn QCVN 40:2011/BTNMT.
Kết luận
Đồ án khóa luận tốt nghiệp đã đánh giá một cách khoa học, toàn diện công tác bảo vệ môi trường tại Nhà máy sản xuất Feromangan Tây Giang, huyện Hòa An, tỉnh Cao Bằng. Kết quả nghiên cứu khẳng định tính khả thi vượt trội của việc kết hợp buồng lọc túi vải xung khí nén 6 khoang (hiệu suất tách bụi $> 96%$, thu hồi 2,16 tấn $MnO$/ngày) và mạng lưới làm mát tuần hoàn khép kín $5.000\text{ m}^3$ (tái sử dụng $100%$ lưu lượng $5.200\text{ m}^3\text{/ngày}$). Đồng thời, mô hình kinh tế tuần hoàn tái sử dụng $85%$ lượng xỉ thải cho thấy tiềm năng to lớn trong việc gia tăng giá trị kinh tế và giảm thiểu dấu chân môi trường của ngành luyện kim vùng Trung du miền núi phía Bắc. Những đề xuất về cải tạo mương thoát nước sinh hoạt và bổ sung chụp hút bụi thứ cấp cung cấp cơ sở kỹ thuật thực tiễn giúp doanh nghiệp hoàn thiện hệ thống quản lý môi trường theo chuẩn ISO 14001.
