Bối cảnh và vấn đề nghiên cứu

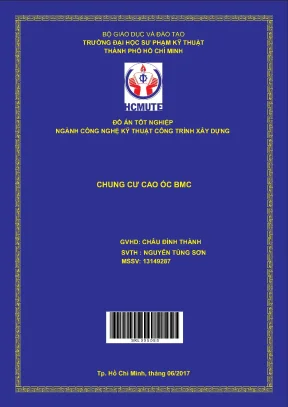

Đồ án tốt nghiệp "Chung cư cao ốc BMC" do sinh viên Nguyễn Tùng Sơn thực hiện dưới sự hướng dẫn của TS. Châu Đình Thành tại Khoa Xây dựng và Cơ học Ứng dụng, Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (tháng 06/2017), thuộc chuyên ngành Công nghệ Kỹ thuật Công trình Xây dựng.

Lý do chọn đề tài và bối cảnh thực tiễn

Sự phát triển kinh tế, đô thị hóa cùng làn sóng đầu tư nước ngoài tại Thành phố Hồ Chí Minh tạo ra áp lực lớn về nhu cầu nhà ở, không gian làm việc và các dịch vụ thương mại - tiện ích cao cấp. Dự án Cao ốc căn hộ BMC được định hướng đầu tư xây dựng nhằm mục đích kinh doanh, tích hợp đa công năng gồm khu căn hộ cao cấp (penthouse), khối văn phòng cho thuê và các tiện ích thương mại - dịch vụ tổng hợp (siêu thị, nhà hàng, phòng tập thể dục, khu giặt ủi, dịch vụ giải trí). Đồ án tập trung giải quyết trọn vẹn bài toán thiết kế kỹ thuật công trình nhà cao tầng bằng bê tông cốt thép, từ giải pháp kiến trúc tổng thể đến mô hình hóa, phân tích nội lực và triển khai chi tiết các cấu kiện chịu lực phần thân và phần móng.

Mục tiêu và nhiệm vụ nghiên cứu

Nhiệm vụ nghiên cứu và thiết kế kỹ thuật trong đồ án được xác lập cụ thể qua các nội dung:

  1. Tổng quan các đặc điểm kiến trúc, quy mô công trình, điều kiện tự nhiên - địa chất khu vực xây dựng và đề xuất giải pháp kỹ thuật, lựa chọn vật liệu xây dựng.
  2. Thiết kế kết cấu sàn tầng điển hình: sơ bộ kích thước tiết diện, xác định tĩnh tải - hoạt tải, phân tích nội lực bằng phần mềm chuyên dụng và kiểm tra biến dạng võng dài hạn.
  3. Thiết kế cấu kiện cầu thang bộ tầng điển hình và dầm chiếu nghỉ.
  4. Xây dựng mô hình không gian tổng thể bằng phần mềm ETABS, tính toán tác động tải trọng đứng và tải trọng ngang (gió tĩnh, gió động, động đất), tổ hợp tải trọng và thiết kế cốt thép cho hai hệ khung không gian trực giao đại diện (khung trục 3 và khung trục B) bao gồm dầm, cột chịu nén lệch tâm xiên và vách cứng chịu lực.
  5. Thiết kế giải pháp nền móng cọc ép bê tông cốt thép cho khung trục B: xác định sức chịu tải của cọc, bố trí cọc, kiểm tra tải trọng tác dụng, kiểm tra độ lún, kiểm tra điều kiện đâm thủng và tính toán cốt thép đài móng, móng vách, móng lõi thang kết hợp kiểm tra cọc khi cẩu lắp.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Kết cấu bê tông cốt thép toàn khối của công trình nhà cao tầng kết hợp văn phòng và căn hộ chung cư cao cấp.
  • Phạm vi không gian (địa điểm xây dựng): Khu đất tọa lạc tại số 258 Bến Chương Dương, Phường Cô Giang, Quận 1, Thành phố Hồ Chí Minh, tiếp giáp Đại lộ Đông Tây.
  • Quy mô công trình: Diện tích khu đất $1.757\text{ m}^2$, diện tích xây dựng $913\text{ m}^2$, mật độ xây dựng 52%, hệ số sử dụng đất 11 lần, số tầng cao gồm 15 tầng (chiều cao đỉnh công trình $51{,}3\text{ m}$).
  • Giới hạn tính toán kết cấu: Sàn tầng điển hình (tầng 6), cầu thang bộ 2 vế tầng điển hình, khung trục 3 (phương ngang/dọc gồm 6 nhịp, dài $45\text{ m}$), khung trục B (3 nhịp, dài $19\text{ m}$), và hệ thống móng cọc ép đài đơn/đài nhóm thuộc khung trục B (đài cột C1, C3, C4, vách P3A, P3C và lõi thang máy).

Cơ sở lý thuyết và phương pháp thiết kế kết cấu

Khung tiêu chuẩn và cơ sở lý thuyết

Đồ án áp dụng hệ thống tiêu chuẩn xây dựng hiện hành của Việt Nam trong toàn bộ quá trình xác định tải trọng và thiết kế cấu kiện:

  • TCVN 2737-1995: Tiêu chuẩn tải trọng và tác động (xác định tĩnh tải cấu tạo, hoạt tải sử dụng theo chức năng phòng và tải trọng gió tĩnh phân vùng áp lực II-A).
  • TCVN 229-1999: Chỉ dẫn tính toán thành phần động của tải trọng gió cho công trình có chiều cao lớn hơn $40\text{ m}$.
  • TCVN 5574-2012: Tiêu chuẩn thiết kế kết cấu bê tông và bê tông cốt thép (tính toán cấu kiện chịu uốn, chịu nén lệch tâm xiên, trạng thái giới hạn thứ nhất về cường độ và trạng thái giới hạn thứ hai về độ võng/nứt).
  • Lý thuyết tính toán thực hành: Phương pháp tính toán tiết diện cột bê tông cốt thép nén lệch tâm xiên theo tài liệu chuyên ngành của GS. TS. Nguyễn Đình Cống; phương pháp vùng biên chịu moment đối với vách cứng bê tông cốt thép.

Phương pháp nghiên cứu và công cụ phân tích

  • Mô hình hóa không gian 3D (Phương pháp phần tử hữu hạn - FEM): Ứng dụng phần mềm CSI ETABS 9.4 để phân tích tĩnh học và động lực học toàn công trình. Mô hình tính toán phân tích các mode dao động riêng, chu kỳ, tỷ số khối lượng tham gia nhằm xác định thành phần động của gió và tải trọng động đất theo phổ phản ứng.
  • Phân tích kết cấu phẳng và tấm vỏ: Ứng dụng phần mềm CSI SAFE v12.2 để phân tích nội lực sàn sườn tầng điển hình theo dải Strip rộng $1\text{ m}$, kiểm tra độ võng dài hạn có xét nứt, từ biến và co ngót của bê tông; phân tích ứng suất và nội lực hệ móng cọc, đài móng lõi thang và móng vách.
  • Phương pháp giải tích và bảng tính: Sử dụng Microsoft Excel để tính toán cốt thép dầm, cốt treo gia cường, cột lệch tâm xiên, vách cứng, tính toán sức chịu tải cọc đơn, kiểm tra lún khối móng quy ước và kiểm tra điều kiện chọc thủng đài cọc.

Vật liệu sử dụng trong công trình

Loại vật liệu Cấp độ bền / Nhóm thép Cường độ tính toán ($R_b$, $R_s$, $R_{sc}$) Phạm vi áp dụng
Bê tông Cấp độ bền B25 $R_b = 14{,}05\text{ MPa}$, $R_{bt} = 1{,}05\text{ MPa}$ Khung, sàn sườn, vách cứng, lõi thang, đài móng, cọc ép
Cốt thép dọc Thép nhóm AII ($\phi \ge 10\text{ mm}$) $R_s = R_{sc} = 280\text{ MPa}$ Thép chịu lực chính trong dầm, cột, vách, sàn, móng
Cốt thép đai/phụ Thép nhóm AI ($\phi < 10\text{ mm}$) $R_s = R_{sc} = 225\text{ MPa}$ Cốt đai dầm, cột, cốt thép phân bố bản sàn, cốt treo

Nội dung chính theo từng chương

Chương 1: Tổng quan về kiến trúc công trình

Chương này phân tích tổng quan các yếu tố kinh tế - xã hội, địa lý, khí hậu, địa chất thủy văn tại số 258 Bến Chương Dương, P. Cô Giang, Quận 1, TP.HCM:

  • Khí hậu và địa hình: TP.HCM có khí hậu nhiệt đới gió mùa 2 mùa rõ rệt, nhiệt độ trung bình $27^\circ\text{C}$, lượng bức xạ $140\text{ Kcal/cm}^2/\text{năm}$, lượng mưa bình quân $1.949\text{ mm/năm}$. Khu đất xây dựng thuộc tiểu vùng địa hình trung bình (cao độ $5\text{--}10\text{ m}$), bằng phẳng, thuận tiện thi công.
  • Quy hoạch mặt bằng và công năng: Tòa nhà cao 15 tầng với chiều cao tầng trệt và tầng 1 là $4\text{ m}$, các tầng còn lại cao $3{,}3\text{ m}$. Công năng bao gồm: Tầng trệt (siêu thị, y tế, sảnh đón); Lầu 1 (gym, dịch vụ thương mại, thức ăn nhanh); Lầu 2 (coffee internet, sảnh cộng đồng, khu giặt ủi); Lầu 3 và 4 (văn phòng cho thuê $80\text{--}90\text{ m}^2$); Tầng điển hình bố trí 4 căn hộ penthouse diện tích $676\text{ m}^2$/tầng (3 phòng ngủ, $2\text{--}3$ WC, sân vườn, ban công); Tầng mái bố trí bể nước và phòng kỹ thuật thang máy.
  • Hệ thống hạ tầng kỹ thuật (MEP): Giao thông đứng gồm 3 thang máy và 2 buồng thang bộ thoát hiểm (vế rộng $1{,}17\text{ m}$ và $1{,}23\text{ m}$); cấp điện trung thế $15\text{ kV}$ ngầm cùng 2 máy phát điện dự phòng tại tầng hầm; hệ thống báo cháy tự động và chữa cháy vách tường; cấp nước từ mạng lưới đô thị vào bể ngầm bơm lên bể mái; thu gom rác qua trục ống xả rác thẳng đứng.
  • Giải pháp kết cấu tổng thể: Sử dụng hệ kết cấu bê tông cốt thép toàn khối hỗn hợp khung kết hợp vách cứng. Tầng dưới sử dụng cột để tối ưu không gian rộng, các tầng trên chuyển dần từ cột sang vách cứng chạy song song theo phương cạnh ngắn nhằm tăng độ cứng ngang và hạn chế hiệu ứng xoắn tổng thể.

Chương 2: Thiết kế sàn tầng điển hình

Tác giả tiến hành thiết kế hệ sàn sườn toàn khối cho tầng điển hình:

  • Sơ bộ kích thước cấu kiện: Chiều dày bản sàn chọn $h_s = 15\text{ cm}$ (theo công thức $h_s = \frac{D}{m} l$ với $l = 8\text{ m}$, $D = 0{,}8$, $m = 45$). Kích thước dầm chính $h \times b = 700 \times 400\text{ mm}$; dầm phụ loại 1 là $600 \times 300\text{ mm}$; dầm phụ loại 2 là $400 \times 200\text{ mm}$. Tiết diện cột sơ bộ: C1 ($80 \times 70\text{ cm}$), C2 ($90 \times 80\text{ cm}$), C3 ($80 \times 60\text{ cm}$), C4 ($70 \times 60\text{ cm}$). Chiều dày vách cứng chọn $t = 250\text{ mm}$.
  • Tải trọng sàn: Xác định chi tiết tĩnh tải hoàn thiện (gạch lát nền, vữa lót, vữa trát trần, thiết bị treo) và tải trọng tường xây $100\text{ mm}$ quy đổi phân bố trên sàn ($1{,}7\text{ kN/m}^2$), tường $200\text{ mm}$ trên dầm biên ($0{,}484\text{ kN/m}$). Hoạt tải tính toán: khu căn hộ ($p^{tt} = 1{,}8\text{ kN/m}^2$), hành lang/sảnh ($p^{tt} = 4{,}2\text{ kN/m}^2$).
  • Phân tích nội lực và bố trí thép: Mô hình hóa bản sàn trên CSI SAFE v12.2, chia dải Strip theo 2 phương kích thước $1\text{ m}$ để xuất biểu đồ moment và tính diện tích cốt thép $A_s$.
  • Kiểm tra độ võng dài hạn: Thực hiện kiểm tra phi tuyến đối với ô sàn có nhịp lớn nhất S5, S6 ($11 \times 8\text{ m}$) theo công thức $f = f_1 - f_2 + f_3$ qua 7 trường hợp tải phi tuyến nứt và từ biến. Độ võng dài hạn lớn nhất xuất ra từ SAFE là $f = 1{,}5\text{ cm}$, nhỏ hơn độ võng cho phép $[f] = \frac{L}{400} = \frac{1000}{400} = 2{,}5\text{ cm}$ theo TCVN 5574-2012.

Chương 3: Thiết kế cầu thang tầng điển hình

  • Kích thước hình học: Cầu thang 2 vế dạng bản dầm, chiều cao tầng $3{,}3\text{ m}$, tổng cộng 20 bậc (mỗi vế 9 bậc nghiêng kèm bản chiếu nghỉ/chiếu tới), kích thước bậc $b \times h = 280 \times 165\text{ mm}$, góc nghiêng bản thang $\alpha \approx 0{,}532\text{ rad}$.
  • Tải trọng: Tĩnh tải bản chiếu nghỉ $g^{tt} = 4{,}69\text{ kN/m}^2$; tĩnh tải bản nghiêng (đã quy đổi theo phương nghiêng gồm lớp đá mài, vữa lót, bậc gạch) $g^{tt} = 6{,}83\text{ kN/m}^2$; tải trọng lan can $g^{tt} = 0{,}2\text{ kN/m}^2$; hoạt tải tiêu chuẩn $p^{tc} = 3{,}0\text{ kN/m}^2$, tính toán $p^{tt} = 3{,}6\text{ kN/m}^2$.
  • Tính toán nội lực và cốt thép: Cắt dải bản rộng $1\text{ m}$, xem sơ đồ làm việc hai đầu khớp tựa lên dầm chiếu nghỉ và dầm chiếu tới. Moment gối lớn nhất tại chiếu tới $M = -6{,}16\text{ kNm}$, bố trí thép $\phi 8\text{a}200$ ($A_s = 251\text{ mm}^2$). Dầm chiếu nghỉ kích thước $400 \times 200\text{ mm}$, nhịp $3{,}4\text{ m}$, chịu moment lớn nhất $M = -13{,}46\text{ kNm}$, bố trí $4\phi 12$ ($A_s = 452\text{ mm}^2$), cốt đai $\phi 6\text{a}150$ tại vùng đầu dầm $L/4$ và $\phi 6\text{a}300$ tại vùng giữa dầm.

Chương 4: Tính toán thiết kế khung trục 3 và khung trục B

  • Mô hình kết cấu không gian: Xây dựng mô hình 3D trong ETABS 9.4. Khung phẳng trục 3 gồm 6 nhịp chính, tổng chiều dài $45\text{ m}$; Khung phẳng trục B gồm 3 nhịp chính, tổng chiều dài $19\text{ m}$.
  • Phân tích tải trọng ngang:
    • Gió tĩnh: Phân vùng áp lực gió II-A với áp lực tiêu chuẩn $W_0 = 0{,}83\text{ kN/m}^2$, hệ số vượt tải $n = 1{,}2$, hệ số khí động đón gió $c = +0{,}8$, hút gió $c = -0{,}6$. Lực gió tĩnh được quy đổi thành các lực tập trung tác dụng vào tâm hình học của từng tầng.
    • Gió động: Chiều cao công trình $H = 51{,}3\text{ m} > 40\text{ m}$ nên bắt buộc tính toán gió động theo TCVN 229-1999. Kết quả phân tích dao động cho thấy: Mode 1 (dao động tịnh tiến theo phương X, chu kỳ $T_1 = 2{,}521\text{ s}$, tần số $f_1 = 0{,}397\text{ Hz}$); Mode 2 (dao động xoắn quanh trục Z, chu kỳ $T_2 = 1{,}59\text{ s}$); Mode 3 (dao động tịnh tiến theo phương Y, chu kỳ $T_3 = 1{,}69\text{ s}$). Do $f_1 = 0{,}397\text{ Hz} < f_L = 1{,}3\text{ Hz}$, thành phần động của tải trọng gió phải tính toán đồng thời cả xung vận tốc gió và lực quán tính của công trình cho các mode dao động tịnh tiến.
    • Tải trọng động đất: Thiết lập phổ phản ứng đàn hồi $S_d(T)$ theo phương ngang và khai báo các trường hợp Response Spectrum (QX, QY) trong ETABS.
  • Thiết kế cấu kiện khung:
    • Tính cốt thép dọc và đai cho dầm (ví dụ dầm B128), bổ sung cốt treo gia cường tại các vị trí dầm phụ liên kết truyền lực tập trung vào dầm chính.
    • Tính cốt thép cột chịu nén lệch tâm xiên ($N, M_x, M_y$) theo phương pháp lập bảng tổ hợp nội lực nguy hiểm nhất.
    • Tính toán cốt thép vách cứng chịu lực theo phương pháp vùng biên chịu moment.

Chương 5: Thiết kế móng cho khung trục B

  • Địa chất và giải pháp móng: Căn cứ vào tài liệu khảo sát địa chất công trình và chỉ tiêu cơ lý các lớp đất, đồ án lựa chọn giải pháp móng cọc ép bê tông cốt thép cho hệ khung trục B.
  • Xác định sức chịu tải cọc: Tính toán sức chịu tải cho phép của cọc đơn dựa trên 3 phương pháp: theo độ bền vật liệu cọc ($R_v$), theo chỉ tiêu cơ lý của đất nền ($R_{cl}$) và theo kết quả thí nghiệm xuyên tiêu chuẩn ($R_{spt}$).
  • Thiết kế và kiểm tra đài móng:
    • Xác định số lượng cọc và bố trí cọc trong đài cho các móng cột đơn C1, C3, C4, móng vách cứng P3A, P3C và móng bè/đài cọc lõi thang máy.
    • Kiểm tra tải trọng tác dụng lên từng đầu cọc trong nhóm cọc ($P_{max} \le 1{,}2 R_{ct}$, $P_{tb} \le R_{ct}$).
    • Kiểm tra lún móng cọc ép theo phương pháp khối móng quy ước.
    • Kiểm tra điều kiện xuyên thủng/chọc thủng đáy đài cọc dưới tác dụng của tải trọng cột và phản lực đầu cọc.
    • Sử dụng phần mềm SAFE v12 để mô hình hóa đài móng lõi thang và móng vách chịu tải trọng phức tạp, trích xuất biểu đồ moment uốn theo 2 phương X, Y để tính thép đài.
  • Kiểm tra cọc khi thi công: Tính toán kiểm tra khả năng chịu lực của tiết diện thân cọc trong sơ đồ cẩu lắp 2 điểm cẩu và sơ đồ dựng cọc vào giá ép.

Kết quả và đóng góp

Kết quả tính toán kỹ thuật chính

Đồ án đã giải quyết trọn vẹn quy trình thiết kế kỹ thuật công trình nhà cao tầng với các thông số kết cấu được kiểm chứng đạt yêu cầu an toàn chịu lực và sử dụng:

Hạng mục cấu kiện Kích thước / Tiết diện Thông số nội lực & Kiểm tra an toàn Giải pháp bố trí cốt thép
Bản sàn tầng điển hình Chiều dày $h_s = 150\text{ mm}$ Độ võng dài hạn lớn nhất $f = 1{,}5\text{ cm} < [f] = 2{,}5\text{ cm}$ (ô $11 \times 8\text{ m}$) Thép bản sàn bố trí theo dải Strip phân tích từ SAFE
Cầu thang bộ Bản dày $120\text{ mm}$, bậc $280 \times 165\text{ mm}$ $M_{max} = -6{,}16\text{ kNm}$ tại chiếu tới Thép bản nghiêng và chiếu tới $\phi 8\text{a}200$
Dầm chiếu nghỉ Tiết diện $400 \times 200\text{ mm}$, nhịp $3{,}4\text{ m}$ $M_{max} = -13{,}46\text{ kNm}$ Thép dọc $4\phi 12$, cốt đai $\phi 6\text{a}150/\text{a}300$
Hệ thống dầm khung Dầm chính $700 \times 400\text{ mm}$, dầm phụ $600 \times 300\text{ mm}$ Chịu tổ hợp moment uốn và lực cắt lớn nhất Thép dọc nhóm AII, đai AI kèm cốt treo gia cường dầm phụ
Hệ thống cột khung Cột C1 ($80 \times 70\text{ cm}$) đến C4 ($70 \times 60\text{ cm}$) Tính toán theo điều kiện nén lệch tâm xiên ($N, M_x, M_y$) Cốt thép dọc đối xứng nhóm AII kết hợp đai cấu tạo
Vách cứng chịu lực Chiều dày $t = 250\text{ mm}$ Chịu lực cắt đáy và moment lật lớn theo phương ngắn Bố trí thép tập trung vùng biên chịu moment kết hợp thép thân
Hệ móng cọc ép Móng cọc BTCT khung trục B (C1, C3, C4, vách, lõi thang) Phản lực đầu cọc, độ lún khối móng quy ước, xuyên thủng đạt chuẩn Thép đài móng tính theo nội lực uốn xuất từ phần mềm SAFE

Đóng góp kỹ thuật của đồ án

  • Tính toán động lực học công trình hoàn chỉnh: Thiết lập đầy đủ quy trình xác định tải trọng gió động cho công trình có chiều cao trên $40\text{ m}$ theo TCVN 229-1999, phân tích tường minh ảnh hưởng của xung vận tốc gió kết hợp lực quán tính đối với các mode dao động riêng cơ bản.
  • Tối ưu hóa hình học và sơ đồ chịu lực: Đề xuất giải pháp chuyển tiếp kết cấu từ hệ cột không gian lớn ở tầng dưới sang hệ vách cứng chạy dọc theo phương cạnh ngắn ở các tầng trên, giúp triệt tiêu hiện tượng xoắn nguy hiểm và tăng độ cứng chống chuyển vị ngang cho tòa nhà có mặt bằng dài hẹp ($45 \times 19\text{ m}$).
  • Ứng dụng công cụ số đồng bộ: Kết hợp linh hoạt chuỗi phần mềm chuyên ngành (ETABS cho mô hình không gian tổng thể, SAFE cho phân tích uốn/võng phi tuyến bản sàn và đài móng phức tạp, Excel cho kiểm tra cấu kiện cục bộ), đảm bảo tính chính xác và logic trong toàn bộ hồ sơ tính toán.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đồ án

  • Phạm vi tính toán chi tiết: Đồ án tập trung đi sâu tính toán bản sàn tầng điển hình (tầng 6), hai hệ khung đại diện (khung trục 3 và khung trục B) cùng hệ móng trục B; chưa triển khai chi tiết cho toàn bộ các trục khung và các ô sàn đặc thù khác (sàn chuyển tiếp, sàn tầng hầm).
  • Giản lược trong tính toán gió động: Đồ án bỏ qua mode dao động xoắn thứ 2 ($T_2 = 1{,}59\text{ s}$) trong quá trình tính toán lực gió động và chỉ xét 2 mode dao động tịnh tiến (Mode 1 phương X và Mode 3 phương Y).
  • Giả thiết liên kết cầu thang: Bản thang được tính toán dựa trên sơ đồ đơn giản hóa hai đầu khớp tựa, chưa xét đến độ cứng ngàm cục bộ và tương tác liên kết nút với dầm sàn thực tế.
  • Biện pháp thi công ngầm: Chưa đi sâu phân tích chi tiết biện pháp kỹ thuật thi công hố móng sâu, tường vây chắn đất và bài toán hạ mực nước ngầm trong điều kiện địa chất đô thị Quận 1.

Hướng phát triển tiếp theo

  • Mở rộng phân tích ứng xử phi tuyến tổng thể của công trình dưới tác động của động đất mạnh bằng phương pháp phân tích tĩnh phi tuyến (Pushover Analysis) hoặc phân tích động phi tuyến theo lịch sử thời gian (Time-history Analysis).
  • Phân tích tương tác không gian đầy đủ giữa kết cấu phần thân, đài móng và nền đất (Soil-Structure Interaction - SSI) nhằm đánh giá sát hơn nội lực và độ lún lệch của công trình.
  • Nghiên cứu chi tiết biện pháp công nghệ thi công phần ngầm (Top-down hoặc Semi-Top-down) và công nghệ ván khuôn trượt cho hệ vách cứng lõi thang.

Giá trị tham khảo

Tài liệu đồ án tốt nghiệp này mang lại giá trị tham khảo thực tế cho các nhóm đối tượng:

  • Sinh viên ngành Kỹ thuật Xây dựng / Công nghệ Kỹ thuật Công trình Xây dựng: Cung cấp tài liệu mẫu mực về cấu trúc thuyết minh, trình tự các bước tính toán và cách trình bày đồ án tốt nghiệp công trình nhà cao tầng bằng bê tông cốt thép.
  • Kỹ sư thiết kế kết cấu công trình dân dụng: Tham khảo phương pháp tính toán kiểm tra độ võng dài hạn của sàn bê tông cốt thép nhịp lớn bằng phương pháp phi tuyến trong SAFE v12, cũng như quy trình gán và tính toán tải trọng gió động theo TCVN 229-1999 kết hợp ETABS.
  • Các phần nội dung có giá trị ứng dụng cao:
    1. Quy trình kiểm tra võng phi tuyến sàn sườn: Cách thiết lập các tổ hợp tải trọng ngắn hạn, dài hạn xét nứt và từ biến ($Sh1 \to Sh3$, $Lt1 \to Lt3$) trong SAFE v12.
    2. Quy trình tính toán cốt thép vách cứng và cột nén lệch tâm xiên: Bảng tính Excel mẫu tích hợp kiểm tra hàm lượng cốt thép và vùng biên chịu moment.
    3. Hồ sơ tính toán móng cọc ép: Trình tự kiểm tra sức chịu tải cọc đơn (vật liệu, đất nền, SPT), kiểm tra lún khối quy ước và phân tích đài móng phức tạp (lõi thang, vách) bằng SAFE.

Câu hỏi thường gặp

1. Quy mô hình học và phân khu chức năng chính của công trình Cao ốc BMC được thiết kế như thế nào?

Công trình được xây dựng trên khu đất $1.757\text{ m}^2$ (diện tích xây dựng $913\text{ m}^2$, mật độ xây dựng 52%) tại Quận 1, TP.HCM. Tòa nhà cao 15 tầng với tổng chiều cao đỉnh $51{,}3\text{ m}$. Công năng bao gồm: tầng trệt làm siêu thị và sảnh; lầu 1 phục vụ gym và thương mại; lầu 2 bố trí coffee internet và khu sinh hoạt cộng đồng; lầu 3 và 4 làm văn phòng cho thuê ($80\text{--}90\text{ m}^2$/phòng); các tầng điển hình bố trí 4 căn hộ penthouse cao cấp diện tích $676\text{ m}^2$/tầng; tầng mái đặt bể nước và phòng kỹ thuật thang máy.

2. Tại sao công trình phải tính toán thành phần động của tải trọng gió và các thông số dao động riêng là bao nhiêu?

Theo TCVN 229-1999, công trình có chiều cao $H = 51{,}3\text{ m} > 40\text{ m}$ nên bắt buộc phải xét thành phần động của tải trọng gió. Kết quả phân tích dao động trên ETABS cho thấy: Mode 1 dao động theo phương X ($T_1 = 2{,}521\text{ s}, f_1 = 0{,}397\text{ Hz}$), Mode 2 dao động xoắn ($T_2 = 1{,}59\text{ s}$), Mode 3 dao động theo phương Y ($T_3 = 1{,}69\text{ s}$). Do tần số cơ bản $f_1 = 0{,}397\text{ Hz} < f_L = 1{,}3\text{ Hz}$ (tần số giới hạn tra theo tiêu chuẩn), tải trọng gió động phải tính toán bao gồm cả tác động của xung vận tốc gió và lực quán tính công trình.

3. Giải pháp kết cấu phần thân của tòa nhà có đặc điểm gì nổi bật để chống lại tải trọng ngang?

Công trình sử dụng hệ kết cấu hỗn hợp bê tông cốt thép toàn khối gồm khung dầm cột kết hợp vách cứng. Phía dưới tầng hầm sử dụng hệ cột để tạo không gian sử dụng thông thoáng; các tầng trên chuyển dần sang hệ vách cứng. Các vách cứng dày $250\text{ mm}$ được bố trí có chiều dài chạy song song với phương cạnh ngắn của tòa nhà nhằm tăng cường độ cứng ngang, giảm thiểu độ xoắn tổng thể do mặt bằng có chiều dài gấp đôi chiều rộng ($45\text{ m} \times 19\text{ m}$).

4. Chiều dày sàn tầng điển hình được chọn bao nhiêu và kết quả kiểm tra độ võng dài hạn như thế nào?

Chiều dày sàn tầng điển hình được chọn sơ bộ $h_s = 15\text{ cm}$. Khi kiểm tra trạng thái giới hạn thứ hai trên ô sàn lớn nhất S5, S6 (kích thước $11 \times 8\text{ m}$) bằng phần mềm SAFE v12.2 qua các tổ hợp phi tuyến xét đến từ biến và co ngót bê tông, độ võng dài hạn tính toán đạt $f = 1{,}5\text{ cm}$. Giá trị này hoàn toàn thỏa mãn điều kiện độ võng cho phép $[f] = 2{,}5\text{ cm}$ theo quy định của TCVN 5574-2012.

5. Những phương pháp nào được sử dụng để tính toán cốt thép vách cứng và đài móng trong đồ án?

Cốt thép vách cứng được tính toán theo phương pháp vùng biên chịu moment, tập trung cốt thép dọc chịu kéo/nén ở hai đầu mép vách kết hợp cốt thép phân bố thân vách. Đối với đài móng móng vách và đài móng lõi thang máy dưới khung trục B, tác giả sử dụng phần mềm SAFE v12 mô hình hóa dạng tấm đàn hồi trên nền cọc để phân tích nội lực và xuất moment uốn theo 2 phương, từ đó tính toán và bố trí mạng cốt thép đáy đài móng.

Kết luận

Đồ án tốt nghiệp "Chung cư cao ốc BMC" của tác giả Nguyễn Tùng Sơn là một công trình thiết kế kỹ thuật hoàn chỉnh, thể hiện đầy đủ quy trình tính toán kết cấu nhà cao tầng bê tông cốt thép $15\text{ tầng}$ ($51{,}3\text{ m}$) theo hệ thống tiêu chuẩn xây dựng Việt Nam. Tác giả đã kết hợp chặt chẽ giữa lý thuyết tính toán kết cấu công trình, phương pháp phân tích động lực học (gió động, động đất) và các phần mềm chuyên ngành hiện đại (ETABS, SAFE) để đưa ra giải pháp kết cấu khung - vách và móng cọc ép hợp lý, đảm bảo an toàn chịu lực và hiệu quả kinh tế. Thuyết minh và bản vẽ của đồ án là nguồn tài liệu tham khảo có giá trị cao cho sinh viên và kỹ sư trong công tác học tập, nghiên cứu và thiết kế kết cấu nhà cao tầng.
