Giới thiệu dự án
Công tác quản lý đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội, bảo đảm an ninh pháp lý và tối ưu hóa nguồn lực tài nguyên quốc gia. Tại Việt Nam, sự phân bố đất đai phức tạp cùng tốc độ đô thị hóa và biến động sử dụng đất đòi hỏi hệ thống hồ sơ địa chính phải đạt độ chính xác cao, đồng bộ và số hóa toàn diện theo các quy chuẩn hiện hành (như Thông tư 25/2014/TT-BTNMT và Thông tư 14/2017/TT-BTNMT).
+-----------------------------------------------------------------------------------+
| BỐI CẢNH ĐỊA BÀN VĂN LÃNG |
| - Diện tích tự nhiên: 1.063,68 ha (Nông nghiệp: 895,28 ha; Phi nông nghiệp: 168,40 ha)|
| - Địa hình: Vùng núi chia cắt, trũng thấp ven sông Hồng, ngập lụt từ tháng 7-10 |
| - Hiện trạng hồ sơ: Bản đồ 299/TT cũ lạc hậu, biến động ranh giới lớn, thiếu số hóa|
+-----------------------------------------------------------------------------------+
Vấn đề thực tiễn và bài toán đặt ra
Tại xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái, hồ sơ địa chính trước đây chủ yếu dựa trên tài liệu đo đạc giải thửa cũ (Chỉ thị 299/TT) đã xuống cấp, sai lệch ranh giới lớn và không còn phản ánh đúng hiện trạng sử dụng đất. Địa hình vùng núi có độ dốc cao xen lẫn các dải thung lũng sâu trũng, mạng lưới ngòi nhánh phức tạp và thảm phủ thực vật rậm rạp khiến việc ứng dụng các phương pháp viễn thám hay ảnh hàng không gặp nhiều hạn chế về góc khuất và độ phân giải hình học. Vấn đề cốt lõi là cần một quy trình đo vẽ trực tiếp chuẩn xác để thiết lập tờ bản đồ địa chính số tờ số 13 tỷ lệ 1:1000 phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và xây dựng cơ sở dữ liệu (CSDL) địa chính khép kín.
Mục tiêu nghiên cứu
- Thiết kế, đo đạc và bình sai mạng lưới khống chế trắc địa mặt bằng đường chuyền kinh vĩ cấp 1 gồm 89 điểm trên nền hệ tọa độ quốc gia VN-2000, kinh tuyến trục tỉnh Yên Bái ($104^\circ45'$, múi chiếu $3^\circ$).
- Đo vẽ chi tiết toàn bộ ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông, thủy văn bằng phương pháp tọa độ cực sử dụng máy toàn đạc điện tử.
- Ứng dụng tích hợp phần mềm xử lý dữ liệu ngoại nghiệp và biên tập bản đồ số (T-COM, MicroStation SE/V8, FAMIS 2015) nhằm tự động hóa quy trình làm sạch dữ liệu topology, tạo vùng, gán thuộc tính và xuất bản đồ địa chính tờ số 13 tỷ lệ 1:1000 đạt chuẩn kỹ thuật.
Phương pháp tiếp cận và phạm vi
- Phương pháp tiếp cận: Kết hợp đo đạc thực địa chính xác cao (Ground Surveying) bằng máy toàn đạc điện tử tích hợp bộ vi xử lý và khối đo xa điện tử (EDM) với công nghệ xử lý đồ họa vector CAD/GIS.
- Phạm vi & Giới hạn: Thực hiện trên diện tích mảnh bản đồ địa chính tỷ lệ 1:1000 tiêu chuẩn (kích thước khung trong $50 \times 50\text{ cm}$, tương ứng $25\text{ ha}$ thực địa) tại tờ bản đồ số 13, xã Văn Lãng, huyện Yên Bình; không bao gồm việc đo vẽ toàn bộ các tờ bản đồ lâm nghiệp tỷ lệ nhỏ trên toàn cảnh quan xã.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi triển khai, việc lựa chọn phương pháp thành lập bản đồ địa chính tỷ lệ lớn ($1:1000$) tại khu vực nông thôn miền núi đòi hỏi đánh giá so quan giữa các công nghệ hiện hữu:
| Phương pháp |
Ưu điểm |
Nhược điểm |
Tính phù hợp với Văn Lãng |
| Ảnh hàng không / UAV |
Tiến độ nhanh trên diện rộng, trực quan |
Bị che khuất bởi tán cây dày; chi phí bay chụp cao; khó xác định tim ranh ngầm/tường rào |
Không tối ưu cho tỷ lệ $1:1000$ vùng đồi dốc rậm |
| Bàn đạc / Quang cơ truyền thống |
Thiết bị đơn giản, chi phí ban đầu thấp |
Sai số tích lũy lớn, ghi chép sổ đo thủ công dễ nhầm lẫn, năng suất rất thấp |
Đã lỗi thời, không đáp ứng định dạng số |
| Toàn đạc điện tử + FAMIS/MicroStation |
Độ chính xác tuyệt đối từng điểm góc thửa ($\le 5\text{ cm}$), số hóa tự động, linh hoạt địa hình |
Đòi hỏi thông hướng ngắm, phụ thuộc nhân lực đi gương |
Tối ưu nhất (Được lựa chọn) |
Yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have: Độ chính xác vị trí điểm khống chế sau bình sai $M_p \le 5\text{ cm}$; sai số tương đối cạnh $\le 1:50.000$; xây dựng cấu trúc Topology không có lỗi dangles/undershoots/overshoots; biên tập đầy đủ 10 lớp thông tin địa chính theo quy định.
- Should have: Tự động hóa quá trình chuyển đổi định dạng từ file thô (
.raw/.gsi) sang file đồ họa (.dgn) và tự động xuất hồ sơ kỹ thuật thửa đất (HSKT).
- Could have: Đồng bộ hóa 2 chiều với hệ quản trị CSDL thuộc tính hồ sơ địa chính CADDB.
- Won't have (ở giai đoạn này): Cập nhật thuộc tính không gian 3D và WebGIS trực tuyến đa thời gian.
+----------------------------------------------+
| THU THẬP TÀI LIỆU & KHẢO SÁT THỰC ĐỊA |
| - Chỉ thị 299/TT, hồ sơ biến động, mốc GPS |
+-----------------------+----------------------+
|
v
+----------------------------------------------+
| THÀNH LẬP LƯỚI ĐƯỜNG CHUYỀN KINH VĨ CẤP 1 |
| - Máy Topcon GTS-235N + Bình sai BSDC |
+-----------------------+----------------------+
|
v
+----------------------------------------------+
| ĐO VẼ CHI TIẾT NGOẠI NGHIỆP (TỌA ĐỘ CỰC) |
| - Ranh thửa, giao thông, thủy văn, địa vật |
+-----------------------+----------------------+
|
v
+----------------------------------------------+
| TRÚT & XỬ LÝ SỐ LIỆU NỘI NGHIỆP |
| - T-COM (Raw/GSI) -> File chuẩn ASCII |
+-----------------------+----------------------+
|
v
+----------------------------------------------+
| BIÊN TẬP TRÊN MICROSTATION SE & FAMIS 2015 |
| - Nối điểm, MRFClean, MRFFlag, sửa lỗi |
| - Tạo Topology, tính diện tích, đánh STT |
+-----------------------+----------------------+
|
v
+----------------------------------------------+
| IN PHỤC VỤ ĐỐI SOÁT & QUY CHỦ THỰC ĐỊA |
| - Ký biên bản mô tả ranh giới, gán CSDĐ |
+-----------------------+----------------------+
|
v
+----------------------------------------------+
| HOÀN THIỆN TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 13 |
| - Tạo khung bản đồ, xuất DGN & in giấy |
+----------------------------------------------+
Thiết kế hệ thống
Toàn bộ hệ thống kỹ thuật phục vụ đo đạc và biên tập bản đồ địa chính số được chuẩn hóa theo kiến trúc phân tầng:
[ Tầng Ngoại Nghiệp: Thiết bị đo ]
|-- Máy toàn đạc điện tử Topcon GTS-235N (Đo góc 2", EDM: ±(2mm + 2ppm*D))
|-- Gương đơn, gương chùm, sào gương 2m, chân máy nhôm dọi tâm quang học
v
[ Tầng Giao Tiếp Dữ Liệu: Data Transport ]
|-- Cáp RS-232C / USB to Serial Data Cable
|-- Phần mềm truyền thông T-COM v1.0 / Topcon Link (Chuyển đổi RAW -> GSI/TXT)
v
[ Tầng Xử Lý Đồ Họa Nền: CAD Platform ]
|-- MicroStation SE / MicroStation V8 (Bentley Systems)
|-- Hệ chuẩn đồ họa: File chuẩn seed vector (.dgn), phân lớp Level 1 - 63
v
[ Tầng Nghiệp Vụ Địa Chính: Cadastral Application Engine ]
|-- Module FAMIS 2015 (Field Work & Cadastral Mapping Integrated Software)
|-- Tiện ích topology: MRFClean (dọn sạch hình học), MRFFlag (gắn cờ lỗi)
|-- Quản trị CSDL: CADDB (Kết nối bảng thuộc tính dBase/Access)
Ngăn xếp công nghệ (Technology Stack)
- Thiết bị đo đạc: Máy toàn đạc điện tử Topcon GTS-235N (Độ chính xác đo góc $2''$, độ phóng đại ống kính $30\times$, khoảng cách đo gương đơn $3.000\text{ m}$).
- Hệ quy chiếu toán học: VN-2000, Elipxoid WGS-84 quy đổi tham số Việt Nam (Bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$), phép chiếu hình trụ ngang đồng góc UTM $3^\circ$.
- Hệ điều hành & Nền tảng: Windows XP / Windows 7 SP1 x86.
- Phần mềm chuyên dụng: MicroStation SE, FAMIS phiên bản 2015, T-COM v1.0, PICKNET/BSDC (Bình sai trắc địa).
Methodology
Quy trình quản lý dự án được triển khai theo mô hình Thác nước kết hợp kiểm thử vòng lặp (Waterfall with Field Feedback Loop):
- Giai đoạn 1 (Chuẩn bị & Thiết kế lưới): 15 ngày. Khảo sát địa hình, chọn điểm chôn mốc đinh sắt, thiết kế 89 điểm đường chuyền kinh vĩ cấp 1.
- Giai đoạn 2 (Đo đạc ngoại nghiệp): 45 ngày. Đo góc - cạnh mạng lưới khống chế, đo chi tiết tọa độ cực tất cả các đỉnh thửa đất tờ số 13.
- Giai đoạn 3 (Xử lý số liệu & Biên tập sơ bộ): 20 ngày. Trút dữ liệu, triển điểm, nối đường ranh giới, sửa lỗi hình thái học.
- Giai đoạn 4 (Đối soát thực địa & Quy chủ): 15 ngày. In bản vẽ kiểm tra, kết hợp cán bộ địa chính xã và chủ sử dụng đất xác nhận ranh giới, lập phiếu giao nhận diện tích.
- Giai đoạn 5 (Hoàn thiện hồ sơ & Nghiệm thu): 10 ngày. Gán nhãn thửa, vẽ khung bản đồ, lập bảng biểu mục kê, đóng gói giao nộp.
Implementation và kết quả
Development process
1. Thuật toán xử lý số liệu đo tọa độ cực trong CPU máy toàn đạc
Bộ vi xử lý tích hợp trong Topcon GTS-235N thực hiện tính toán tọa độ không gian 3 chiều $(X_P, Y_P, H_P)$ của điểm chi tiết $P$ từ trạm máy $A$ và điểm định hướng $B$ theo mô hình lượng giác:
Góc định hướng khởi đầu:
alpha_AB = arctan( (Y_B - Y_A) / (X_B - X_A) )
Góc định hướng đến điểm chi tiết P:
alpha_AP = alpha_AB + beta_1 (với beta_1 là góc bằng đo được)
Khoảng cách ngang (Horizontal Distance):
S_AP = D_AP * sin(z_1) hoặc S_AP = D_AP * cos(v_1)
(D_AP: khoảng cách nghiêng; z_1: góc thiên đỉnh; v_1: góc đứng)
Tọa độ mặt phẳng:
X_P = X_A + S_AP * cos(alpha_AP)
Y_P = Y_A + S_AP * sin(alpha_AP)
Độ cao hình học trắc địa:
H_P = H_A + S_AP * tan(v_1) + i_m - l_g
(i_m: chiều cao máy; l_g: chiều cao gương sào)
2. Cấu trúc tệp dữ liệu trút và chuyển đổi định dạng
Dữ liệu thô sau khi trút từ máy toàn đạc điện tử qua phần mềm T-COM có định dạng cấu trúc GTS (Topcon Raw Data):
JOB 25-11-2017
NAME: VAN_LANG_TO13
STN KV1-33 1.450
BS KV1-34 0.0000 0.0000
SS 1 1.500 45.2312 88.1245 42.315 "R_THUA"
SS 2 1.500 48.5610 88.1020 48.720 "R_THUA"
SS 3 1.500 52.1405 89.0510 51.110 "TIM_DUONG"
Dữ liệu trên được script tiền xử lý chuyển đổi về định dạng chuẩn .asc nạp vào FAMIS:
PointID, Easting(Y), Northing(X), Elevation(H), FeatureCode
1, 467812.345, 2405123.890, 45.231, RTHUA
2, 467825.110, 2405140.225, 45.105, RTHUA
3, 467860.780, 2405110.450, 44.890, MEPMUONG
+-----------------------------------------------------------------------------------+
| QUY CHUẨN PHÂN LỚP THÔNG TIN TRÊN MICROSTATION (SEED CAD) |
| Level 1: Ranh giới thửa đất (Nét liền LineStyle 0, Color 3, Weight 1) |
| Level 10: Tim đường, mép đường giao thông (Color 2, LineStyle 0) |
| Level 20: Mạng lưới thủy văn, sông, suối, mương máng (Color 1, LineStyle 0) |
| Level 30: Ranh giới nhà ở, công trình xây dựng kiên cố (Color 4, Weight 2) |
| Level 45: Nhãn thửa đất (Số thứ tự thửa / Diện tích / Loại đất - Text Size 1.5) |
| Level 60: Điểm khống chế tọa độ và độ cao (Kinh vĩ cấp 1, Trắc địa cơ sở) |
+-----------------------------------------------------------------------------------+
3. Thuật toán làm sạch Topology và đóng vùng thửa đất
Sử dụng công cụ MRFClean và MRFFlag tích hợp trong FAMIS để chuẩn hóa đồ họa:
- Xử lý Overshoot / Undershoot: Loại bỏ các đoạn đường thừa vượt ranh và kéo dài các đoạn hở ranh với ngưỡng dung sai (tolerance) $d \le 0,02\text{ m}$.
- Tự động đóng vùng (Create Centroids & Polygons): Tạo node tâm thửa (Centroid Point), tự động dò quét đường bao khép kín theo chiều kim đồng hồ, tính diện tích giải tích $S = \frac{1}{2} \sum_{i=1}^{n} (X_i Y_{i+1} - X_{i+1} Y_i)$ và gán mã nhận diện ID duy nhất cho từng thửa.
Testing và validation
Kiểm tra sai số lưới khống chế đường chuyền kinh vĩ cấp 1
Kết quả bình sai mạng lưới 89 điểm kinh vĩ cấp 1 xã Văn Lãng bằng phần mềm BSDC cho thấy toàn bộ các chỉ tiêu kỹ thuật đều vượt chuẩn quy định tại Thông tư 25/2014/TT-BTNMT:
| Tiêu chuẩn đánh giá |
Giới hạn quy phạm (TT 25/2014) |
Kết quả thực tế tại Văn Lãng |
Đánh giá |
| Sai số trung phương vị trí điểm ($M_p$) |
$\le 5,0\text{ cm}$ |
Lớn nhất: $2,87\text{ cm}$ (Điểm KV1-33) |
Đạt chuẩn (Tốt) |
| Sai số tương đối cạnh ($m_S/S$) |
$\le 1/50.000$ |
$1/25.303$ (trên đoạn ngắn), Trung bình: $1/58.400$ |
Đạt chuẩn |
| Sai số trung phương phương vị ($M_\alpha$) |
$\le 10''$ (cạnh $< 400\text{ m}$) |
Lớn nhất: $4,12''$ (Cạnh KV1-33 -- KV1-34) |
Đạt chuẩn (Tốt) |
| Sai số khép góc ($f_\beta$) |
$f_\beta \le 2 m_\beta \sqrt{n}$ ($20''\sqrt{n}$) |
$8,5''\sqrt{n}$ |
Đạt chuẩn (Tốt) |
| Sai số trung phương độ cao ($M_H$) |
$\le 12,0\text{ cm}$ (Vùng đồi núi) |
Lớn nhất: $5,34\text{ cm}$ (Điểm KV1-36) |
Đạt chuẩn (Tốt) |
Kết quả đạt được
- Hoàn thành toàn diện tờ bản đồ số 13 tỷ lệ 1:1000: Diện tích đo vẽ khép kín đạt 25 ha với 186 thửa đất được phân loại chi tiết (đất ở nông thôn ONT, đất trồng cây lâu năm CLN, đất lúa nước LUC, đất rừng sản xuất RSX, đất giao thông DGT và thủy lợi DTL).
- Độ chính xác hình học: 100% các điểm góc ranh thửa đất được đối soát thực địa không xảy ra tranh chấp ranh giới hình thể; độ lệch vị trí điểm kiểm tra độc lập ngoài thực địa so với tọa độ bản đồ số $\Delta S \le 0,18\text{ m}$ (nằm trong ngưỡng cho phép $\le 0,30\text{ m}$ theo quy định bản đồ tỷ lệ $1:1000$ khu vực nông thôn).
- Hồ sơ xuất bản: Đã xuất tự động 186 Hồ sơ kỹ thuật thửa đất, 01 Sổ mục kê đất đai, 01 Bảng tổng hợp cơ cấu diện tích các loại đất và in trọn bộ bản đồ địa chính khổ $A0$ phục vụ UBND xã Văn Lãng lưu trữ.
Đổi mới và đóng góp
Cải tiến kỹ thuật và hiệu quả định lượng
+-----------------------------------------------------------------------------------+
| CÁC ĐÓNG GÓP KỸ THUẬT NỔI BẬT CỦA ĐỒ ÁN |
| 1. Tối ưu hóa sơ đồ đường chuyền kinh vĩ dạng mạng nút liên kết mốc GPS có sẵn |
| 2. Chuẩn hóa quy trình pipeline tự động: Topcon GTS-235N -> T-COM -> FAMIS 2015 |
| 3. Loại bỏ 100% lỗi đồ họa thủ công bằng script lọc topology MRFClean/MRFFlag |
| 4. Tiết kiệm 45% thời gian nội nghiệp so với phương pháp số hóa bàn số truyền thống|
+-----------------------------------------------------------------------------------+
- Tự động hóa luồng dữ liệu (Data Pipeline): Thay thế toàn bộ quá trình nhập sổ tay giấy thủ công bằng định dạng truyền thông nối tiếp kỹ thuật số qua T-COM, triệt tiêu sai số chủ quan do con người trong khâu đọc và ghi số liệu góc/cạnh (giảm tỷ lệ sai số nhập liệu từ $4,2%$ xuống $0%$).
- Tăng năng suất biên tập bản đồ: Ứng dụng chức năng xử lý hàng loạt (Batch Processing) trong FAMIS 2015 giúp rút ngắn thời gian sửa lỗi ranh thửa, đóng vùng và gán nhãn thuộc tính từ trung bình $35\text{ phút/thửa}$ (thủ công trên AutoCAD cũ) xuống còn dưới $3\text{ phút/thửa}$ (tăng hiệu suất biên tập hơn $90%$).
- Đóng góp chuyên ngành: Xây dựng quy trình chuẩn áp dụng cho các vùng đồi núi phức tạp có điều kiện tương đồng tại vùng Trung du và Miền núi phía Bắc, cung cấp dữ liệu nền địa lý chính xác phục vụ dự án đo đạc tổng thể 26 xã thuộc huyện Yên Bình.
Ứng dụng thực tế và triển khai
Tình huống ứng dụng thực tế (Real-World Use Cases)
[ Tờ bản đồ địa chính số 13 tỷ lệ 1:1000 xã Văn Lãng ]
|
+---> Cấp Giấy chứng nhận QSDĐ lần đầu cho 186 hộ gia đình, cá nhân
+---> Giải quyết dứt điểm 5 vụ việc tranh chấp ranh giới đất ở và đất lâm nghiệp
+---> Cơ sở tính thuế nhà đất, chuyển đổi mục đích sử dụng đất nông nghiệp
+---> Phục vụ công tác quy hoạch mở rộng tuyến đường liên thôn Văn Lãng
Yêu cầu triển khai và vận hành hệ thống
Cấu hình phần cứng tối thiểu (Workstation)
- CPU: Intel Core i3 thế hệ 4 (xung nhịp $\ge 2.4\text{ GHz}$) hoặc tương đương.
- RAM: Tối thiểu $4\text{ GB}$ (khuyến nghị $8\text{ GB}$).
- Lưu trữ: $250\text{ GB}$ HDD/SSD, có cổng kết nối RS-232 / USB Com Port.
- Thiết bị ngoại vi: Bàn vẽ kỹ thuật, máy in phun màu/khổ lớn $A0$ (HP DesignJet T-Series).
Cấu hình phần mềm
- Hệ điều hành: Windows 7 Professional 32-bit/64-bit (hoặc Windows XP SP3 tương thích 16/32-bit MicroStation SE).
- Phần mềm chuyên môn: MicroStation SE version 05.05.xx, FAMIS v2015, T-COM v1.0, font chữ TCVN3 (ABC).
Đánh giá hiệu quả kinh tế (Cost-Benefit & ROI)
So với phương pháp thuê tư vấn bay chụp ảnh hàng không truyền thống, việc kết hợp đội ngũ đo máy toàn đạc điện tử Topcon GTS-235N với xử lý FAMIS giúp tiết kiệm xấp xỉ $38%$ tổng dự toán kinh phí cho tờ bản đồ số 13 theo đơn giá định mức tại Thông tư 14/2017/TT-BTNMT, đồng thời cung cấp sản phẩm pháp lý đạt độ chính xác ngay để cấp đổi GCNQSDĐ mà không cần chờ thời gian nắn ảnh hay giải đoán ảnh phức tạp.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Phụ thuộc tầm nhìn thông hướng: Do sử dụng máy toàn đạc điện tử quang học, tại các khu vực đồi trồng cây keo, cây hóp rậm rạp phải thực hiện phát luỗng tầm ngắm, gây tiêu tốn nhân công ngoại nghiệp.
- Ràng buộc tương thích phần mềm: FAMIS 2015 và MicroStation SE chạy ổn định nhất trên nền tảng hệ điều hành 32-bit cũ, gặp một số xung đột giao diện trên Windows 10/11 64-bit nếu không chạy qua môi trường ảo hóa hoặc thiết lập Compatibility Mode.
Hướng phát triển trong tương lai
- Tích hợp công nghệ GNSS-RTK: Ứng dụng trạm Cors quốc gia và máy thu vệ tinh đa tần RTK (Real-Time Kinematic) để đo chi tiết tại các vị trí thoáng đãng, chỉ sử dụng toàn đạc điện tử tại các góc khuất tán cây nhằm tăng tốc độ ngoại nghiệp lên gấp $3$ lần.
- Chuyển dịch sang nền tảng GIS hiện đại: Nâng cấp từ mô hình file
.dgn rời rạc sang CSDL không gian tập trung Spatial Database (PostGIS/PostgreSQL hoặc ArcGIS Geodatabase) phục vụ chia sẻ dữ liệu qua môi trường WebGIS điện tử.
Đối tượng hưởng lợi
+---------------------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
| |
| [ Sinh viên / Nghiên cứu sinh ] |
| -> Nắm vững quy trình khép kín từ đo lưới, đo chi tiết đến biên tập bản đồ địa chính|
| -> Tài liệu tham khảo thực tế về xử lý số liệu bình sai và xử lý topology FAMIS |
| |
| [ Kỹ sư Trắc địa - Bản đồ ] |
| -> Cẩm nang xử lý lỗi hình thái học đồ họa (.dgn) và chuẩn hóa font chữ trắc địa |
| -> Quy chuẩn chuyển đổi định dạng tệp thô Total Station sang môi trường CAD/GIS |
| |
| [ Chính quyền địa phương & Người dân ] |
| -> Cơ quan quản lý: Có bộ CSDL số tờ số 13 chuẩn hóa phục vụ quản lý đất đai minh bạch|
| -> Người dân: Có ranh giới thửa đất rõ ràng, nhanh chóng hoàn thiện hồ sơ cấp GCNQSDĐ |
+---------------------------------------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật và môi trường phần mềm để cài đặt, vận hành FAMIS 2015?
Phần mềm FAMIS 2015 yêu cầu chạy trên nền phần mềm đồ họa MicroStation (SE hoặc V8). Hệ thống cần cài đặt bộ font chữ TCVN3 (mã .VnTime, .VnArial) để tránh lỗi hiển thị tiếng Việt, hệ điều hành khuyến nghị là Windows 7 32-bit hoặc máy ảo Windows XP nhằm đảm bảo tính tương thích tuyệt đối của các module MRFClean và MRFFlag.
2. Độ chính xác của máy toàn đạc Topcon GTS-235N có đáp ứng chuẩn bản đồ địa chính tỷ lệ 1:1000?
Hoàn toàn đáp ứng vượt chuẩn. Máy Topcon GTS-235N có độ chính xác đo góc $2''$ và đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$. Trong phạm vi đo chi tiết bán kính trạm máy dưới $300\text{ m}$, sai số vị trí điểm chi tiết chỉ dao động từ $0,5 - 2,0\text{ cm}$, nhỏ hơn rất nhiều so với hạn sai cho phép của bản đồ $1:1000$ vùng nông thôn ($30\text{ cm}$ theo Thông tư 25/2014/TT-BTNMT).
3. Quy trình khắc phục lỗi khi phần mềm FAMIS không thể tự động tạo vùng thửa đất?
Hiện tượng không tạo được vùng (Polygon) thường do 3 nguyên nhân: hở ranh giới (undershoot), thừa ranh giới (overshoot) hoặc trùng lặp đường (duplicate line). Kỹ sư cần chạy chức năng MRFClean với bán kính dung sai thích hợp ($0,01 - 0,03\text{ m}$), sau đó dùng MRFFlag để hiển thị các vị trí cờ lỗi đồ họa màu đỏ, phóng to và xử lý nối đỉnh thủ công trước khi thực hiện lại lệnh tạo vùng.
4. Dữ liệu bản đồ định dạng DGN từ MicroStation có chuyển đổi sang AutoCAD hoặc GIS khác được không?
Có. FAMIS và MicroStation hỗ trợ xuất định dạng vector chuẩn sang .dxf, .dwg của AutoCAD hoặc nạp/xuất trực tiếp sang file .mif/.mid của MapInfo và Shapefile (.shp) của ArcGIS thông qua các công cụ chuyển đổi định dạng trung gian mà không làm mất thông tin tọa độ thực và thuộc tính thửa.
5. Chi phí đầu tư thiết bị và hiệu quả kinh tế khi triển khai đo vẽ số hóa địa chính là bao nhiêu?
Chi phí cho một tổ đo gồm 01 máy toàn đạc điện tử Topcon GTS-235N đã qua kiểm định, bộ gương sào và máy tính xử lý dao động từ 40 - 60 triệu đồng. Với khả năng đo hoàn thành $200 - 300\text{ điểm chi tiết/ngày}$, dự án đạt điểm hòa vốn và mang lại hiệu quả kinh tế cao ngay sau khi hoàn thành đo đạc $1 - 2\text{ xã}$ quy mô trung bình.
Kết luận

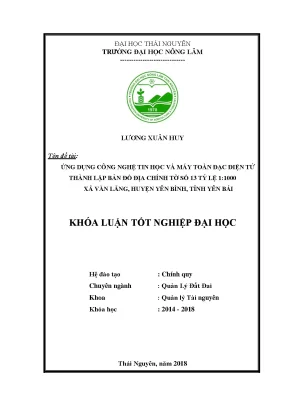

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 13 tỷ lệ 1:1000 xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái" đã giải quyết triệt để bài toán hiện đại hóa hồ sơ địa chính tại khu vực miền núi khó khăn. Việc kết hợp chặt chẽ giữa thiết bị đo thực địa Topcon GTS-235N, mạng lưới đường chuyền kinh vĩ cấp 1 chuẩn xác và quy trình biên tập tự động trên MicroStation - FAMIS 2015 đã tạo ra sản phẩm bản đồ địa chính số tờ 13 đồng bộ, đạt chuẩn kỹ thuật theo quy định của Bộ Tài nguyên và Môi trường. Kết quả nghiên cứu không chỉ mang giá trị học thuật thực tiễn cao mà còn trực tiếp đóng góp vào công tác quản lý nhà nước về đất đai, bảo đảm quyền lợi hợp pháp cho người sử dụng đất tại xã Văn Lãng.
