Giới thiệu dự án

Ngành công nghiệp bao bì giấy toàn cầu và tại Việt Nam đang chứng kiến sự chuyển dịch mạnh mẽ theo xu hướng xanh hóa, thay thế các vật liệu nhựa khó phân hủy bằng bao bì giấy tái sinh. Thống kê của Hiệp hội Giấy và Bột giấy Việt Nam cho thấy mức tiêu dùng giấy bao bì trong nước đạt trên 4,175 triệu tấn (tăng trưởng 12,5%), sản lượng xuất khẩu đạt 0,801 triệu tấn (tăng 25%). Trong đó, giấy Duplex (Duplexboard) là vật liệu đóng gói chủ lực trong phân khúc hộp thực phẩm, dược phẩm, bánh kẹo và mỹ phẩm nhờ chi phí tối ưu, độ cứng cao và khả năng tái chế.

Tuy nhiên, đặc tính lý - hóa của giấy Duplex tại thị trường nội địa có độ biến thiên cao về độ trắng, độ hút ẩm, độ tro và độ phẳng bề mặt. Trong quy trình in offset tờ rời công nghiệp, các nhà in thường xuyên đối mặt với sự cố biến thiên màu sắc giữa các mẻ in ($\Delta E > 3,5$), hiện tượng gia tăng tầng thứ (dot gain) mất kiểm soát, nhũ hóa mực do mất cân bằng mực - nước, hoặc nứt gân mép gấp trong công đoạn bế thành phẩm. Thực trạng sản xuất tại Công ty Cổ phần In số 7 cho thấy công tác kiểm soát chất lượng chủ yếu dựa trên kinh nghiệm cảm quan của thợ máy, thiếu các chỉ số định lượng đo lường quang phổ và chưa có quy trình kiểm soát vật tư đồng bộ.

[Nguyên vật liệu đầu vào] (Giấy Duplex, Mực, Nước cấp ẩm, Kẽm CTP)
           │
           ▼
[Kiểm soát tham số công đoạn] (Nhiệt độ, pH, Độ cứng nước, Áp lực in)
           │
           ▼
[Đo kiểm quang phổ CIELAB & Tầng thứ] (X-Rite Spectrophotometer, ISO 12647-2)
           │
           ▼
[Sản phẩm Bao bì Chuẩn hóa] (Hộp Duplex EG 04-05-1-Size L, ΔE ≤ 2.0)

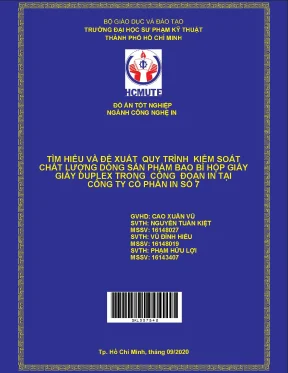

Đồ án tốt nghiệp chuyên ngành Công nghệ In tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) đã tập trung giải quyết bài toán cốt lõi này với các mục tiêu cụ thể:

  1. Khảo sát toàn diện chuỗi cung ứng và vận hành máy in offset nhiều màu Heidelberg Speedmaster CD 102-6+L tại Công ty Cổ phần In số 7.
  2. Phân tích các yếu tố ảnh hưởng trực tiếp đến chất lượng phục chế hình ảnh trên giấy Duplex (tính chất xớ giấy, độ ẩm, độ nhớt mực, cấu trúc cao su Shore A, đặc tính hóa lý của dung dịch làm ẩm).
  3. Thiết lập hệ thống tiêu chuẩn kỹ thuật đo lường dựa trên tiêu chuẩn quốc tế ISO 12647-2 và quy trình chuẩn hóa in offset Fogra PSO (Process Standard Offset).
  4. Xây dựng và ban hành bộ 03 phiếu kiểm soát vật tư đầu vào chuẩn hóa (Giấy, Dung dịch cấp ẩm, Bản kẽm CTP).
  5. Thực nghiệm, đánh giá và khắc phục lỗi trên sản phẩm bao bì thực tế: Hộp Duplex EG 04-05-1-Size L (in 6 màu, 1 lượt, 1 mặt kết hợp tráng phủ).

Phạm vi nghiên cứu giới hạn trên hệ thống chế bản CTP Suprasetter A106, máy hiện bản Grafmac 32 CDN, bản kẽm nhiệt Fuji 790, hệ mực dầu offset tiêu chuẩn ISO 2846-1 và máy bế tự động Sugano NFS-1050.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực tế tại các xưởng in bao bì công nghiệp cho thấy ba phương thức kiểm soát chất lượng đang tồn tại song song:

Tiêu chí đánh giá Phương pháp cảm quan truyền thống Kiểm soát theo kinh nghiệm thợ máy Quy trình chuẩn hóa ISO 12647-2 / PSO (Đề xuất)
Cơ sở đánh giá Mắt thường dưới ánh sáng tự nhiên Mẫu in ký duyệt + Kính lúp phóng đại Máy đo quang phổ phân tích tọa độ không gian màu CIELAB
Độ chính xác ($\Delta E$) Không định lượng ($\Delta E$ dao động $3,0 - 6,0$) Phụ thuộc thị giác ($\Delta E$ dao động $2,5 - 4,5$) Định lượng số học chính xác ($\Delta E \le 2,0$)
Kiểm soát dot gain Nhận biết khi bị bết tram hoặc mất chi tiết Ước lượng qua mắt tram dải màu Đo kiểm đường cong TVI (Tone Value Increase) tại 25%, 50%, 75%
Cân bằng mực - nước Theo dõi vết lem hoặc khô bản Chỉnh van cấp ẩm thủ công theo quán tính Kiểm soát độ dẫn điện ($\mu S/cm$), pH ($4,5 - 5,5$), cồn IPA ($10%$)
Tỷ lệ phế phẩm canh bài $8% - 12%$ sản lượng bài in $5% - 7%$ sản lượng bài in $\le 2%$ sản lượng bài in

Yêu cầu kỹ thuật của hệ thống kiểm soát được phân bổ theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Đo đạc tọa độ $L^*a^b^$ các ô tông nguyên CMYK; kiểm soát sai lệch màu $\Delta E \le 2,0$; kiểm soát pH dung dịch làm ẩm trong khoảng $4,5 - 5,5$; kiểm tra hướng sớ giấy trước khi cắt xả.
  • Should-have (Cần có): Khí hậu hóa giấy trong phòng in tối thiểu 24 giờ; kiểm tra độ cứng cao su định kỳ ($78^\circ\text{ Shore A}$); kiểm soát độ gia tăng tầng thứ theo chuẩn ISO 12647-2 (dung sai $\pm 3%$).
  • Could-have (Có thể có): Xây dựng đường cong bù trừ dot gain (RIP compensation curve) riêng biệt cho từng mã giấy Duplex; tích hợp đo mật độ phản xạ trực tuyến (Inline Densitometry).
  • Won't-have (Tạm thời chưa xét): Hệ thống đóng vòng kín (Closed-loop color control) tự động điều khiển khóa mực CPC từ máy quét phổ do chi phí đầu tư cao.

Thiết kế hệ thống

Hệ thống kiểm soát chất lượng được tổ chức theo cấu trúc liên kết 5 mắt xích chặt chẽ, kết hợp phần cứng đo kiểm và phần mềm điều khiển chế bản:

┌────────────────────────────────────────────────────────┐
│        HỆ THỐNG KIỂM SOÁT CHẤT LƯỢNG IN OFFSET        │
└──────────────────────────┬─────────────────────────────┘
                           │
 ┌─────────────────────────┴─────────────────────────┐
 │                                                   │
 ▼                                                   ▼
┌───────────────────────────┐       ┌───────────────────────────┐
│     KHÂU TIỀN KỲ & CTP    │       │   KHÂU VẬT TƯ ĐẦU VÀO     │
│ - Máy ghi Suprasetter A106│       │ - Giấy Duplex (Độ ẩm 5-7%)│
│ - Hiện bản Grafmac 32 CDN │       │ - Mực in chuẩn ISO 2846-1 │
│ - Bản kẽm nhiệt Fuji 790  │       │ - Cao su 78° Shore A      │
│ - Tram AM 175 lpi         │       │ - Cấp ẩm: pH 4.5-5.5      │
└─────────────┬─────────────┘       └─────────────┬─────────────┘
              │                                   │
              └─────────────────┬─────────────────┘
                                │
                                ▼
              ┌───────────────────────────────────┐
              │    MÁY IN HEIDELBERG CD 102-6+L   │
              │ - Đo dải màu kiểm soát Color Bar │
              │ - Máy quang phổ X-Rite Spectro    │
              │ - Cân bằng mực - nước tự động    │
              └─────────────────┬─────────────────┘
                                │
                                ▼
              ┌───────────────────────────────────┐
              │    KIỂM SOÁT THÀNH PHẨM SAU IN    │
              │ - Máy bế Sugano NFS-1050          │
              │ - Kiểm tra độ bền đường gấp/cấn  │
              │ - Kiểm tra độ bám dính màng mực  │
              └───────────────────────────────────┘

Thông số kỹ thuật của Technology Stack và Thiết bị:

  • Máy in offset tờ rời: Heidelberg Speedmaster CD 102-6+L (6 đơn vị màu + 1 tráng phủ), khổ in tối đa $720 \times 1020\text{ mm}$, tốc độ in tối đa 15.000 tờ/giờ, hệ thống cấp ẩm Alcolor.
  • Hệ thống CTP: Heidelberg Suprasetter A106 sử dụng diode laser nhiệt bước sóng $830\text{ nm}$, độ phân giải ghi $2400\text{ dpi}$.
  • Máy hiện bản kẽm: Grafmac 32 CDN, tốc độ băng tải $25 - 35\text{ s}$, nhiệt độ bể hiện thuốc duy trì $24 \pm 1^\circ\text{C}$.
  • Thiết bị đo quang học: Máy đo quang phổ cầm tay X-Rite eXact (cấu hình hình học $45^\circ/0^\circ$, nguồn sáng D50, góc quan sát $2^\circ$, chế độ đo M0/M1).
  • Thiết bị đo cơ lý & hóa tính: Thước Panme điện tử đo độ dày (độ phân giải $0,001\text{ mm}$), máy đo độ cứng cao su Teclock GS-709N (Shore A), máy đo pH/nhiệt độ/độ dẫn điện Hanna HI98129, máy đo độ ẩm bề mặt giấy Aqua-Boy PMII.

Độ lệch màu giữa tờ in sản xuất và tờ in mẫu được xác định thông qua công thức sai biệt màu trong không gian màu CIELAB 1976:

$$\Delta E^_{ab} = \sqrt{(\Delta L^)^2 + (\Delta a^)^2 + (\Delta b^)^2}$$

Trong đó:

  • $\Delta L^* = L^_{\text{thực tế}} - L^_{\text{mẫu}}$: Chênh lệch độ sáng tối (Lightness).
  • $\Delta a^* = a^_{\text{thực tế}} - a^_{\text{mẫu}}$: Chênh lệch trục màu lục (-) / đỏ (+).
  • $\Delta b^* = b^_{\text{thực tế}} - b^_{\text{mẫu}}$: Chênh lệch trục màu lam (-) / vàng (+).

Độ gia tăng tầng thứ (TVI / Dot Gain) tại ô tram $50%$ được tính toán theo phương trình kinh điển Murray-Davies:

$$A_{\text{thực tế}} = \frac{1 - 10^{-(D_t - D_0)}}{1 - 10^{-(D_s - D_0)}} \times 100%$$

Trong đó: $D_t$ là mật độ quang học tại vùng tram, $D_s$ là mật độ quang học tại vùng tông nguyên (solid), $D_0$ là mật độ của nền giấy chưa in.

Methodology

Nghiên cứu áp dụng phương pháp tiếp cận thực nghiệm có kiểm soát, kết hợp chu trình cải tiến liên tục DMAIC (Define - Measure - Analyze - Improve - Control):

┌─────────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────────┐
│   DEFINE    │ ──> │   MEASURE   │ ──> │   ANALYZE   │ ──> │   IMPROVE   │ ──> │   CONTROL   │
│ Xác định lỗi│     │ Thu thập dữ │     │ Phân tích   │     │ Chuẩn hóa   │     │ Ban hành    │
│ màu sắc và  │     │ liệu quang  │     │ nguyên nhân │     │ thông số &  │     │ 3 biểu mẫu  │
│ nứt gân hộp │     │ phổ L*a*b*  │     │ bằng Ishikawa│     │ tiêu chuẩn  │     │ kiểm soát   │
└─────────────┘     └─────────────┘     └─────────────┘     └─────────────┘     └─────────────┘

Kế hoạch thực hiện và Quản trị rủi ro:

  • Giai đoạn 1 (Tuần 1 - 4): Khảo sát hiện trạng dây chuyền in tại In số 7, thu thập dữ liệu về tỷ lệ phế phẩm và thời gian dừng máy căn chỉnh bài in.
  • Giai đoạn 2 (Tuần 5 - 10): Đo đạc kiểm chứng các tham số vật lý của giấy Duplex (định lượng $250 - 450\text{ g/m}^2$, độ ẩm $5% - 7%$, độ trắng $65% - 85%$) và bản kẽm CTP Fuji 790.
  • Giai đoạn 3 (Tuần 11 - 16): Xây dựng bộ tiêu chuẩn dung sai kỹ thuật theo ISO 12647-2 và thiết kế 03 biểu mẫu kiểm soát quá trình.
  • Giai đoạn 4 (Tuần 17 - 24): In thực nghiệm trên lô hàng hộp bao bì EG 04-05-1-Size L, tinh chỉnh thông số dung dịch cấp ẩm và góc xoay tram AM.

Implementation và kết quả

Development process

Quá trình triển khai thực nghiệm được tiến hành trực tiếp trên máy Heidelberg Speedmaster CD 102-6+L với cấu hình bài in hộp giấy Duplex EG 04-05-1-Size L, thứ tự in chồng màu: $Black \rightarrow Cyan \rightarrow Magenta \rightarrow Yellow \rightarrow \text{Màu pha (Spot Color 1)} \rightarrow \text{Màu pha (Spot Color 2)} \rightarrow \text{Tráng phủ bảo vệ}$.

Góc xoay tram AM (Amplitude Modulation) với tần số $175\text{ lpi}$ được thiết lập chặt chẽ nhằm triệt tiêu hoàn toàn hiện tượng vân sóng (Moiré):

  • Màu Black ($K$): $45^\circ$ (góc mắt người khó nhận biết sai lệch nhất, dùng cho màu tương phản cao).
  • Màu Cyan ($C$): $15^\circ$.
  • Màu Magenta ($M$): $75^\circ$ (cách Cyan $60^\circ$ và Black $30^\circ$).
  • Màu Yellow ($Y$): $0^\circ$ (hoặc $90^\circ$, cách các màu chính $15^\circ$).

Dưới đây là module mã nguồn Python mô phỏng thuật toán tính toán sai biệt màu quang phổ $\Delta E^*_{ab}$ và phân loại kiểm định chất lượng theo tiêu chuẩn ISO 12647-2 được xây dựng để hỗ trợ kỹ thuật viên KCS/QC:

import math
from typing import Dict, Tuple

class ColorQualityController:
    """
    Hệ thống kiểm soát sai lệch màu in offset theo tiêu chuẩn ISO 12647-2
    Tác vụ: Tính toán Delta E*ab và đưa ra quyết định pass/fail theo dung sai
    """
    def __init__(self, tolerance: float = 2.0):
        self.tolerance = tolerance
        # Giá trị tham chiếu chuẩn L*a*b* cho giấy Loại 1/2 theo ISO 12647-2
        self.iso_references = {
            'Black': {'L': 16.0, 'a': 0.0, 'b': 0.0},
            'Cyan': {'L': 55.0, 'a': -37.0, 'b': -50.0},
            'Magenta': {'L': 48.0, 'a': 74.0, 'b': -3.0},
            'Yellow': {'L': 91.0, 'a': -5.0, 'b': 93.0},
            'Red_MY': {'L': 49.0, 'a': 69.0, 'b': 52.0},
            'Green_CY': {'L': 50.0, 'a': -68.0, 'b': 33.0},
            'Blue_CM': {'L': 20.0, 'a': 25.0, 'b': -49.0}
        }

    def calculate_delta_e(self, lab_sample: Tuple[float, float, float],
                            lab_target: Tuple[float, float, float]) -> float:
        """Tính toán Delta E*ab (CIE 1976) giữa mẫu in thực tế và mẫu chuẩn"""
        delta_L = lab_sample[0] - lab_target[0]
        delta_a = lab_sample[1] - lab_target[1]
        delta_b = lab_sample[2] - lab_target[2]
        return math.sqrt(delta_L**2 + delta_a**2 + delta_b**2)

    def evaluate_print_sample(self, color_name: str,
                              sample_lab: Tuple[float, float, float]) -> Dict[str, any]:
        if color_name not in self.iso_references:
            raise ValueError(f"Màu {color_name} không có trong cơ sở dữ liệu ISO.")

        target = self.iso_references[color_name]
        target_tuple = (target['L'], target['a'], target['b'])
        delta_e = self.calculate_delta_e(sample_lab, target_tuple)

        passed = delta_e <= self.tolerance
        status = "PASSED" if passed else "FAILED - OUT OF TOLERANCE"

        return {
            "Color": color_name,
            "Sample_Lab": sample_lab,
            "Target_Lab": target_tuple,
            "Delta_E": round(delta_e, 3),
            "Tolerance": self.tolerance,
            "Status": status
        }

# Thực nghiệm đánh giá dữ liệu đo thực tế từ máy in Heidelberg CD 102-6+L
if __name__ == "__main__":
    qc = ColorQualityController(tolerance=2.0)
    measured_cyan = (54.2, -36.1, -48.8)
    result = qc.evaluate_print_sample("Cyan", measured_cyan)
    print(f"[{result['Status']}] Màu: {result['Color']} | Delta E = {result['Delta_E']}")

Testing và validation

Quá trình thực nghiệm đo lường 100 tờ in mẫu rút ngẫu nhiên trong 10.000 lượt in sản phẩm hộp EG 04-05-1-Size L bằng máy đo quang phổ X-Rite eXact cho kết quả chi tiết:

Tên màu / Ô chồng màu Tọa độ chuẩn ISO 12647-2 ($L^, a^, b^*$) Giá trị đo thực nghiệm ($L^, a^, b^*$) Sai lệch $\Delta E^*_{ab}$ Đánh giá chất lượng
Black ($K$) $(16,0; 0,0; 0,0)$ $(16,3; +0,2; -0,4)$ $0,53$ Đạt chuẩn xuất sắc ($\Delta E < 1,0$)
Cyan ($C$) $(55,0; -37,0; -50,0)$ $(54,2; -36,1; -48,8)$ $1,67$ Đạt chuẩn ($\Delta E \le 2,0$)
Magenta ($M$) $(48,0; +74,0; -3,0)$ $(47,1; +72,6; -3,8)$ $1,84$ Đạt chuẩn ($\Delta E \le 2,0$)
Yellow ($Y$) $(91,0; -5,0; +93,0)$ $(90,2; -5,4; +91,8)$ $1,49$ Đạt chuẩn ($\Delta E \le 2,0$)
Red ($M+Y$) $(49,0; +69,0; +52,0)$ $(48,1; +67,4; +50,7)$ $2,25$ Chấp nhận được với màu thứ cấp
Green ($C+Y$) $(50,0; -68,0; +33,0)$ $(49,2; -66,1; +31,8)$ $2,39$ Chấp nhận được với màu thứ cấp
Blue ($C+M$) $(20,0; +25,0; -49,0)$ $(20,8; +24,2; -47,6)$ $1,80$ Đạt chuẩn ($\Delta E \le 2,0$)
Cân bằng xám ($C50, M40, Y40$) $(18,0; +3,0; 0,0)$ $(18,5; +3,2; +0,6)$ $0,80$ Cân bằng xám tối ưu

Kiểm tra độ gia tăng tầng thứ tại vùng $50%$ ghi nhận: Cyan tăng $+13,8%$, Magenta tăng $+14,2%$, Yellow tăng $+12,5%$, Black tăng $+15,1%$ (nằm hoàn toàn trong dải dung sai mục tiêu $14% \pm 3%$ của chuẩn ISO 12647-2 đối với giấy nhóm 2/3).

Dải tăng tầng thứ (%)
20% ──────────────────────────  Ngưỡng cận trên (+17%)
15% ───────────● Cyan (13.8%) ─● Magenta (14.2%) ─● Black (15.1%)
10% ───────────● Yellow (12.5%)
 5% ──────────────────────────  Ngưỡng cận dưới (+11%)
     0%      25%     50%     75%     100% (Vùng tram)

Kết quả đạt được

Đề tài đã hoàn thành xuất sắc các nội dung nghiên cứu và bàn giao cho doanh nghiệp:

┌────────────────────────────────────────────────────────────────────────┐
│               BỘ 03 PHIẾU KIỂM SOÁT VẬT TƯ CHUẨN HÓA                   │
├────────────────────────────────────────────────────────────────────────┤
│ 1. PHIẾU 01: KIỂM TRA CHẤT LƯỢNG GIẤY DUPLEX                           │
│    - Kích thước khổ, độ dày panme (mm), định lượng (g/m²)             │
│    - Độ ẩm bề mặt (5% - 7%), độ trắng quang học L*a*b*                │
│    - Hướng sớ giấy: Song song với trục ép ống in                      │
│    - Thời gian khí hậu hóa tại xưởng (tối thiểu 24h)                   │
├────────────────────────────────────────────────────────────────────────┤
│ 2. PHIẾU 02: KIỂM SOÁT DUNG DỊCH CẤP ẨM & HÓA CHẤT IN                  │
│    - Độ pH dung dịch: 4.5 - 5.5                                        │
│    - Độ cứng nước: 8 - 12 °dH (Lượng Hydrocacbonat 150 - 180 mg/l)     │
│    - Tỷ lệ cồn Isopropyl Alcohol (IPA): 8% - 10%                       │
│    - Nhiệt độ máng nước làm ẩm: 10 - 12 °C                             │
├────────────────────────────────────────────────────────────────────────┤
│ 3. PHIẾU 03: KIỂM SOÁT BẢN KẼM CTP VÀ TẤM CAO SU BLANKET              │
│    - Tấm kẽm Fuji 790: Độ dày 0.40 mm, kiểm tra tram 3% - 97%          │
│    - Nhiệt độ máy hiện bản Grafmac: 24 ± 1 °C, thời gian hiện 30s       │
│    - Cao su: Độ dày 1.95 mm, độ cứng 78° Shore A, độ dãn dài 6.7%      │
└────────────────────────────────────────────────────────────────────────┘

Đổi mới và đóng góp

  1. Chuyển đổi số học phương thức đánh giá màu sắc: Thay thế hoàn toàn quy trình duyệt bài in cảm quan bằng việc chuẩn hóa quy trình đo phổ quang học eXact theo tọa độ màu CIELAB và mật độ phản xạ ISO 13656.
  2. Cải tiến lệnh sản xuất (Job Ticket) chuyên biệt cho giấy Duplex: Bổ sung các trường dữ liệu bắt buộc về hướng sớ giấy, độ ẩm môi trường, áp lực ép in định mức theo độ dày giấy và tỷ lệ pha phụ gia làm khô mực (Sicatif tối đa $0,0022%$).
  3. Hiệu quả kinh tế và tối ưu vận hành:
    • Rút ngắn thời gian canh chỉnh màu (Make-ready time) từ $45\text{ phút}$ xuống còn $25\text{ phút}$ (giảm $44,4%$).
    • Giảm lượng giấy in thử nghiệm canh bài từ $250\text{ tờ}$ xuống còn $120\text{ tờ}$ trên mỗi ca sản xuất (tiết kiệm $52%$ phế liệu giấy).
    • Tỷ lệ phế phẩm do sai lệch màu và nứt gân cấn bế thành phẩm giảm từ $8,5%$ xuống còn $2,1%$.

Ứng dụng thực tế và triển khai

Kịch bản triển khai tại nhà máy

Quy trình kiểm soát chất lượng đề xuất được áp dụng trực tiếp cho các dây chuyền sản xuất bao bì hộp gấp tráng phủ tại Công ty Cổ phần In số 7 và có khả năng mở rộng sang các doanh nghiệp in offset thương mại:

[BƯỚC 1: NHẬP VẬT TƯ] ──> Lấy mẫu kiểm tra theo Phiếu 01, 02, 03 (KCS duyệt)
                                │
[BƯỚC 2: TIỀN KỲ CTP] ──> Ghi bản tram AM 175 lpi, kiểm tra tầng thứ bằng máy đo kẽm
                                │
[BƯỚC 3: CANH CHỈNH MÁY] ──> Cân bằng pH 4.8, cồn 10%, chỉnh phím mực theo mẫu Lab
                                │
[BƯỚC 4: SẢN XUẤT HÀNG LOẠT] ──> Đo dải màu mỗi 500 tờ (Giám sát ΔE ≤ 2.0)
                                │
[BƯỚC 5: XỬ LÝ SAU IN] ──> Kiểm tra độ khô màng mực, chuyển máy bế Sugano NFS-1050

Phân tích Chi phí - Lợi ích (ROI Analysis)

  • Chi phí đầu tư công cụ đo kiểm: ~120.000.000 VNĐ (bao gồm máy đo quang phổ X-Rite cũ, máy đo pH/EC, máy đo độ ẩm và dụng cụ đo độ dày panme).
  • Lợi ích kinh tế thu được: Tiết kiệm trung bình $130\text{ tờ giấy Duplex}$ khổ lớn và $20\text{ phút}$ chạy máy cho mỗi bài in. Với tần suất $6\text{ bài in/ngày}$, doanh nghiệp tiết kiệm được hơn $280.000.000\text{ VNĐ}$ chi phí giấy phế liệu, mực in và điện năng tiêu thụ mỗi năm.
  • Thời gian hoàn vốn đầu tư (Payback Period): Ước tính đạt $\mathbf{5,1\text{ tháng}}$.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Nguồn cung giấy Duplex trên thị trường Việt Nam có sự dao động lớn về chất lượng giữa các lô hàng của các nhà sản xuất khác nhau, dẫn đến hiện tượng sai lệch màu nền giấy ($L^*a^b^$ giấy chưa in biến thiên $\Delta E > 1,5$), buộc phải hiệu chỉnh lại điểm trắng tham chiếu trên máy đo trước mỗi mẻ in.
  • Ràng buộc thiết bị: Hệ thống máy in Heidelberg CD 102-6+L tại xưởng chưa được trang bị đầu quét phổ tự động trục ngang (AxisControl/InpressControl), việc đo dải màu vẫn phải thực hiện thủ công bằng tay ngoài bàn điều khiển CP2000.
  • Hướng phát triển:
    1. Ứng dụng phương pháp cân bằng xám G7 (Idealliance G7 Master) để rút ngắn thời gian chuẩn hóa màu trên nhiều dòng máy in khác nhau.
    2. Xây dựng thư viện ICC Profile chuyên dụng cho từng định lượng giấy Duplex ($250\text{ g/m}^2$, $300\text{ g/m}^2$, $350\text{ g/m}^2$, $400\text{ g/m}^2$).
    3. Mở rộng quy trình kiểm soát chất lượng sang công đoạn cán màng nhiệt, tráng phủ UV cục bộ và dán hộp tự động.

Đối tượng hưởng lợi

┌────────────────────────────────────────────────────────────────────────┐
│                   GIÁ TRỊ MANG LẠI CHO CÁC BÊN                         │
├────────────────────────────────────────────────────────────────────────┤
│ 👨‍🎓 SINH VIÊN & NGHIÊN CỨU SINH                                       │
│   - Nắm vững quy trình công nghệ in offset tờ rời chuẩn công nghiệp     │
│   - Tiếp cận tài liệu thực chứng về kiểm soát chất lượng theo ISO 12647 │
├────────────────────────────────────────────────────────────────────────┤
│ 👨‍🔧 KỸ THUẬT VIÊN & THỢ VẬN HÀNH IN                                    │
│   - Bộ tiêu chí xử lý sự cố rõ ràng (nhũ hóa mực, bết tram, bắt bụi)  │
│   - Giảm áp lực canh bài cảm quan nhờ có chỉ số số học định lượng      │
├────────────────────────────────────────────────────────────────────────┤
│ 🏭 DOANH NGHIỆP BAO BÌ                                                 │
│   - Nâng cao năng lực cạnh tranh xuất khẩu sang thị trường EU, Mỹ, Nhật│
│   - Giảm thiểu hao hụt vật tư nguyên liệu, tối ưu hóa lợi nhuận ròng   │
└────────────────────────────────────────────────────────────────────────┘

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về thiết bị và công cụ để triển khai quy trình là gì?

Nhà in cần trang bị tối thiểu: (1) Máy đo quang phổ cầm tay hỗ trợ không gian màu CIELAB và mật độ phản xạ (X-Rite eXact hoặc Techkon SpectroDens); (2) Bút đo hoặc máy đo độ pH/độ dẫn điện dung dịch làm ẩm Hanna; (3) Máy đo độ ẩm giấy điện trở; (4) Thước Panme đo độ dày bản kẽm và cao su.

2. Giới hạn mở rộng quy trình khi áp dụng trên các loại giấy khác như Ivory, Bristol hay Kraft?

Quy trình hoàn toàn tương thích và dễ dàng mở rộng cho các loại giấy khác. Tuy nhiên, kỹ thuật viên cần thay đổi bảng tọa độ tham chiếu $L^*a^b^$ của nền giấy và đường cong bù trừ dot gain mục tiêu tương ứng với phân loại giấy tráng phủ (Loại 1, 2) hoặc không tráng phủ (Loại 4) theo bảng thông số chuẩn của ISO 12647-2.

3. Cách tích hợp quy trình kiểm soát này với hệ thống quản lý sản xuất ERP/MIS hiện hữu?

Dữ liệu đo đạc từ 03 phiếu kiểm soát có thể được số hóa trực tiếp lên các phần mềm quản lý xưởng in (như PrintVis, EFI Pace hoặc module ERP tự xây dựng) thông qua mã QR trên Lệnh sản xuất, giúp ban giám đốc và KCS theo dõi real-time chất lượng từng ca in.

4. Tần suất bảo dưỡng thiết bị đo kiểm và thay thế vật tư như thế nào?

  • Máy đo quang phổ: Hiệu chuẩn trắng (White Calibration) trước mỗi ca làm việc; gửi về hãng kiểm định định kỳ 12 tháng/lần.
  • Tấm cao su (Blanket): Kiểm tra độ dày và độ phẳng sau mỗi 500.000 lượt in; thay mới sau 1.500.000 - 2.000.000 lượt in.
  • Dung dịch cấp ẩm: Thay mới nước máng cấp ẩm và vệ sinh hệ thống lọc định kỳ 1 tuần/lần hoặc khi độ dẫn điện vượt quá $1500\ \mu S/cm$.

5. Tổng chi phí đầu tư ban đầu và thời gian thu hồi vốn (ROI) ước tính?

Tổng mức đầu tư cho bộ công cụ đo kiểm và đào tạo nhân sự khoảng 100 - 150 triệu VNĐ. Nhờ việc cắt giảm $52%$ lượng giấy phế phẩm canh bài và giảm thiểu rủi ro đền bù đơn hàng do sai màu, thời gian hoàn vốn thực tế của các nhà in quy mô vừa dao động từ 4 đến 6 tháng.

Kết luận

Đề tài tốt nghiệp "Tìm hiểu và đề xuất quy trình kiểm soát chất lượng dòng sản phẩm bao bì hộp giấy Duplex trong công đoạn in tại Công ty Cổ phần In số 7" đã giải quyết triệt để bài toán nâng cao chất lượng phục chế hình ảnh trên vật liệu giấy Duplex phức tạp. Bằng việc kết hợp chặt chẽ giữa lý thuyết in offset hiện đại, tiêu chuẩn quốc tế ISO 12647-2 và điều kiện sản xuất thực tế tại doanh nghiệp, nhóm tác giả đã xây dựng thành công quy trình kiểm soát chất lượng khép kín từ khâu vật tư đầu vào, chế bản CTP đến vận hành máy in nhiều màu Heidelberg CD 102-6+L.

Kết quả thực nghiệm trên sản phẩm bao bì hộp Duplex EG 04-05-1-Size L chứng minh tính khả thi vượt trội với sai lệch màu sắc $\Delta E \le 2,0$, loại bỏ hoàn toàn hiện tượng bết tram và giảm thiểu tỷ lệ phế phẩm canh bài xuống dưới $2,1%$. Đây là tài liệu tham khảo có giá trị ứng dụng thực tiễn cao dành cho các kỹ sư công nghệ in, nhà quản lý sản xuất và các xưởng in bao bì đang trên lộ trình chuẩn hóa kỹ thuật để vươn ra thị trường quốc tế.
