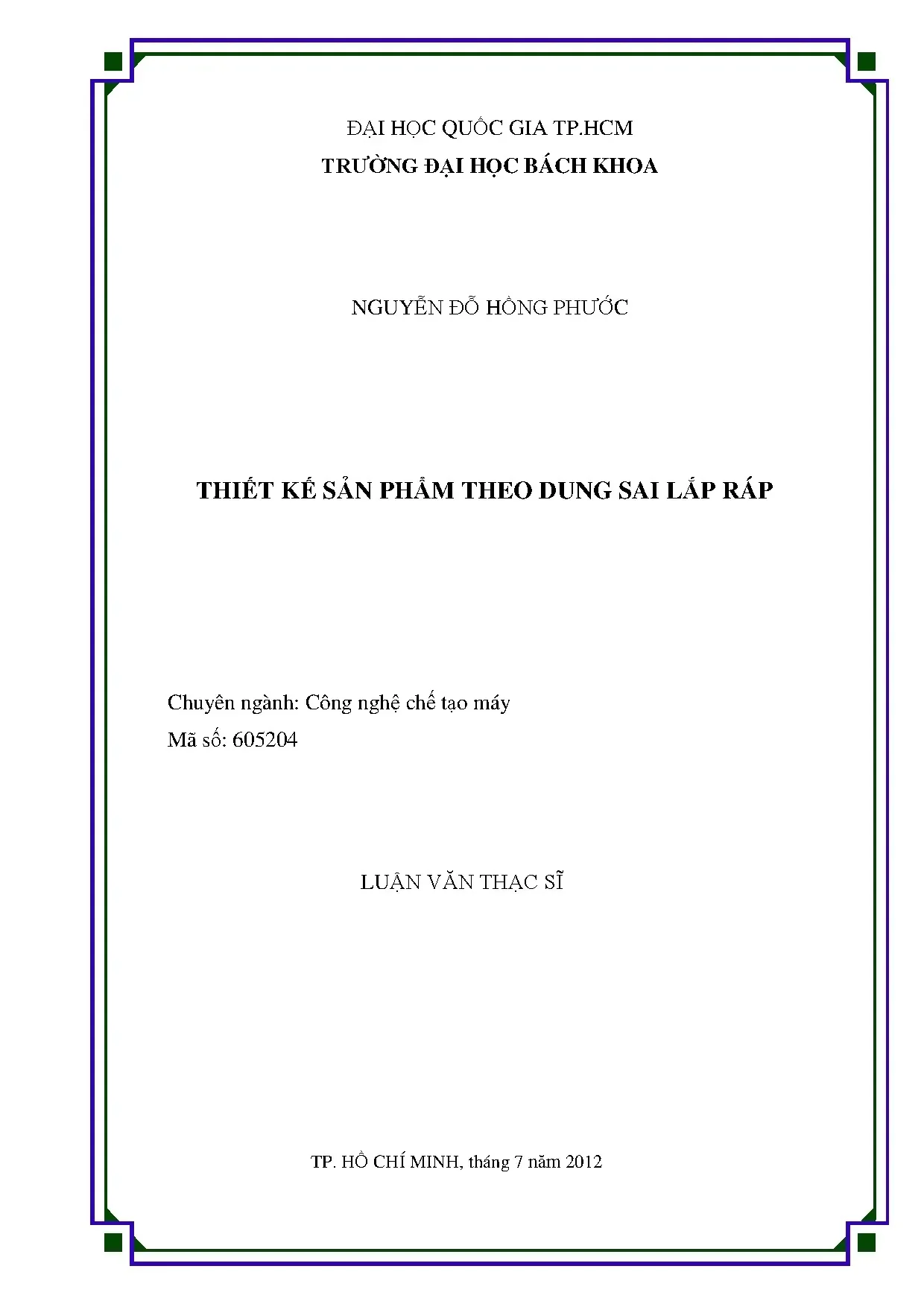

Luận văn thạc sĩ về thiết kế sản phẩm theo dung sai lắp ráp trong công nghệ chế tạo máy

Khám phá luận văn thạc sĩ công nghệ chế tạo máy, thiết kế sản phẩm theo dung sai lắp ráp, ứng dụng trong ngành công nghiệp hiện đại.

• Tác giả: Nguyễn Đỗ Hồng Phước
• Người hướng dẫn: PGS. Nguyễn Hữu Lộc
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Công nghệ chế tạo máy
• Đề tài: Thiết Kế Sản Phẩm Theo Dung Sai Lắp Ráp
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ THIẾT KẾ THEO DUNG SAI
• 1.1. CÁC DẠNG DUNG SAI
• 1.1.1. Dung sai kích thước
• 1.1.2. Các sai lệch và dung sai hình dạng
• 1.1.3. Các sai lệch và dung sai vị trí các bề mặt
• 1.1.4. Các ký hiệu trên bản vẽ
• 1.2. NGUYÊN NHÂN GÂY RA SAI SỐ TRONG GIA CÔNG
• 1.3. PHƯƠNG PHÁP PHÂN TÍCH SAI SỐ
• 1.3.1. Phương pháp phân tích dung sai theo trường hợp xấu nhất (worst-case tolerance analysis)
• 1.3.2. Phương pháp phân tích dung sai bằng thống kê (Statistical Tolerance Analysis)
• 1.4. TÌNH HÌNH THIẾT KẾ SẢN PHẨM THEO DUNG SAI LẮP RÁP HIỆN NAY
• 1.4.1. Tình hình ngoài nước
• 1.4.2. Tình hình trong nước
• 1.5. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.5.1. Phương pháp mới, có hiệu quả kinh tế
• 1.5.2. Nhiều cơ hội phát triển
• 1.6. NHIỆM VỤ CỦA LUẬN VĂN
• 2. CHƯƠNG 2: KỸ THUẬT THIẾT KẾ DUNG SAI
• 2.1. PHÂN TÍCH DUNG SAI THEO PHƯƠNG PHÁP TRUYỀN THỐNG
• 2.1.1. Tổng quan về phương pháp truyền thống
• 2.1.2. Phân tích dung sai theo phương trình tuyến tính và phi tuyến trong trường hợp sản xuất xấu nhất
• 2.1.3. Phân tích dung sai bằng phương pháp thống kê (RSS)
• 2.1.4. Phân tích nhờ sự hỗ trợ của máy tính (CAT)
• 2.2. PHÂN TÍCH DUNG SAI THEO PHƯƠNG PHÁP TAGUCHI
• 2.2.1. Tổng quan về phương pháp Taguchi
• 2.2.2. Sự hao hụt về chất lượng sản phẩm
• 2.2.3. Hàm bậc 2 về giảm chất lượng sản phẩm trong sản xuất
• 3. CHƯƠNG 3: CÂN BẰNG CHI PHÍ SẢN XUẤT VÀ CHẤT LƯỢNG SẢN PHẨM
• 3.2. PHÂN TÍCH MỐI QUAN HỆ GIÁ THÀNH - DUNG SAI
• 3.3. CÁC CÔNG THỨC THỂ HIỆN MỐI QUAN HỆ GIỮA GIÁ THÀNH - DUNG SAI
• 4. CHƯƠNG 4: ỨNG DỤNG THIẾT KẾ DUNG SAI VÀO SẢN XUẤT THỰC TẾ
• 4.1. THIẾT KẾ KHUÔN NHỰA VỚI KÊNH DẪN NHỰA NÓNG
• 4.1.1. Chọn lựa phương án thiết kế
• 4.1.2. Yêu cầu khi thiết kế, chế tạo từ khách hàng
• 4.1.3. Chọn loại khuôn cho thiết kế
• 4.1.4. Xác định thông số kỹ thuật cho bài toán thiết kế
• 4.2. THIẾT KẾ KHUÔN NHỰA VỚI KÊNH DẪN NHỰA NÓNG
• 4.2.1. Thiết kế tấm kênh chia nhựa
• 4.2.2. Lắp ráp khuôn hoàn chỉnh
• 4.3. PHÂN TÍCH VÀ THIẾT KẾ DUNG SAI BẰNG PHƯƠNG PHÁP TRUYỀN THỐNG
• 4.4. ƯỚC TÍNH CHI PHÍ SẢN XUẤT TƯƠNG ỨNG VỚI DUNG SAI CHI TIẾT
• 5. CHƯƠNG 5: KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về thiết kế theo dung sai

Thiết kế sản phẩm theo dung sai lắp ráp là một yếu tố quan trọng trong công nghệ chế tạo máy. Quá trình này bao gồm việc xác định các kích thước danh nghĩa, kích thước thực và dung sai cho từng chi tiết trong sản phẩm. Các nguyên nhân gây ra sai số trong gia công như máy móc không chính xác, dao cắt không đúng kích thước, và các yếu tố bên ngoài như rung động và nhiệt độ đều ảnh hưởng đến chất lượng sản phẩm. Việc phân tích dung sai giúp xác định các sai lệch và dung sai hình dạng, từ đó đảm bảo rằng các chi tiết lắp ráp có thể hoạt động chính xác trong hệ thống. Theo đó, việc áp dụng các phương pháp phân tích dung sai như phương pháp phân tích theo trường hợp xấu nhất và phương pháp thống kê là cần thiết để tối ưu hóa quy trình thiết kế và sản xuất.

1.1 Các dạng dung sai

Dung sai kích thước, dung sai hình dạng và dung sai vị trí là ba dạng chính của dung sai trong thiết kế sản phẩm. Dung sai kích thước liên quan đến kích thước danh nghĩa và dung sai cho phép, trong khi dung sai hình dạng đề cập đến các sai lệch hình học của chi tiết. Dung sai vị trí đảm bảo rằng các bề mặt của chi tiết có vị trí tương quan chính xác, điều này rất quan trọng cho chức năng của sản phẩm. Các ký hiệu trên bản vẽ kỹ thuật cũng cần được quy định rõ ràng để tránh nhầm lẫn trong quá trình sản xuất.

1.2 Nguyên nhân gây ra sai số trong gia công

Sai số trong gia công có thể xuất phát từ nhiều nguyên nhân khác nhau, bao gồm độ chính xác của máy móc, dao cắt, và các yếu tố môi trường. Những sai số này có thể dẫn đến việc sản phẩm không đạt yêu cầu về kích thước và hình dạng. Việc phân tích nguyên nhân gây ra sai số là rất quan trọng để cải thiện quy trình sản xuất và đảm bảo chất lượng sản phẩm. Các phương pháp phân tích dung sai truyền thống và hiện đại như CAT (computer-aided tolerancing) đã được áp dụng để giảm thiểu sai số và nâng cao độ chính xác trong sản xuất.

II. Kỹ thuật thiết kế dung sai

Kỹ thuật thiết kế dung sai bao gồm việc áp dụng các phương pháp phân tích để xác định dung sai cho từng chi tiết trong sản phẩm. Phương pháp phân tích dung sai theo trường hợp xấu nhất (worst-case tolerance analysis) và phương pháp phân tích dung sai bằng thống kê (statistical tolerance analysis) là hai phương pháp phổ biến. Phương pháp worst-case cho phép tính toán dung sai dựa trên các giá trị lớn nhất hoặc nhỏ nhất của các kích thước chi tiết, trong khi phương pháp thống kê sử dụng dữ liệu thực tế để xác định độ ổn định trong quá trình sản xuất. Việc áp dụng các phương pháp này giúp tối ưu hóa thiết kế và giảm thiểu chi phí sản xuất.

2.1 Phân tích dung sai theo phương pháp truyền thống

Phân tích dung sai theo phương pháp truyền thống chủ yếu dựa vào tính toán bằng tay và các phương pháp phân tích khác nhau. Phương pháp này thường yêu cầu nhiều thời gian và công sức, nhưng vẫn rất cần thiết trong việc xác định dung sai cho các chi tiết trong sản phẩm. Việc áp dụng các công cụ hỗ trợ như phần mềm phân tích dung sai đã giúp cải thiện đáng kể hiệu quả của quá trình này.

2.2 Phân tích dung sai theo phương pháp Taguchi

Phương pháp Taguchi tập trung vào việc giảm thiểu sự biến động trong quá trình sản xuất và cải thiện chất lượng sản phẩm. Phương pháp này sử dụng các hàm bậc hai để mô hình hóa sự hao hụt về chất lượng sản phẩm và xác định các yếu tố ảnh hưởng đến chất lượng. Việc áp dụng phương pháp Taguchi trong thiết kế dung sai giúp tối ưu hóa quy trình sản xuất và nâng cao độ tin cậy của sản phẩm.

III. Cân bằng chi phí sản xuất và chất lượng sản phẩm

Cân bằng giữa chi phí sản xuất và chất lượng sản phẩm là một thách thức lớn trong thiết kế sản phẩm. Việc xác định dung sai phù hợp không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn tác động đến chi phí sản xuất. Các công thức thể hiện mối quan hệ giữa giá thành và dung sai giúp các nhà thiết kế đưa ra quyết định hợp lý trong quá trình thiết kế. Việc tối ưu hóa dung sai có thể giúp giảm chi phí sản xuất mà vẫn đảm bảo chất lượng sản phẩm đạt yêu cầu.

3.1 Phân tích mối quan hệ giá thành dung sai

Phân tích mối quan hệ giữa giá thành và dung sai là rất quan trọng trong quá trình thiết kế sản phẩm. Các nhà thiết kế cần phải cân nhắc giữa việc giảm dung sai để nâng cao chất lượng sản phẩm và việc tăng chi phí sản xuất. Việc sử dụng các công thức và mô hình phân tích giúp xác định dung sai tối ưu cho từng chi tiết, từ đó đảm bảo rằng sản phẩm không chỉ đạt yêu cầu về chất lượng mà còn có giá thành hợp lý.

3.2 Các công thức thể hiện mối quan hệ giữa giá thành dung sai

Các công thức thể hiện mối quan hệ giữa giá thành và dung sai thường dựa trên các yếu tố như chi phí chế tạo, chi phí kiểm tra chất lượng và chi phí bảo trì. Việc áp dụng các công thức này giúp các nhà thiết kế đưa ra quyết định chính xác về dung sai cần thiết cho từng chi tiết, từ đó tối ưu hóa quy trình sản xuất và giảm thiểu chi phí.

IV. Ứng dụng thiết kế dung sai vào sản xuất thực tế

Việc ứng dụng thiết kế dung sai vào sản xuất thực tế là một bước quan trọng để đảm bảo rằng sản phẩm cuối cùng đáp ứng được yêu cầu của khách hàng. Các công ty hàng đầu như Motorola và Boeing đã áp dụng các phương pháp thiết kế dung sai trong quy trình sản xuất của họ. Việc sử dụng phần mềm hỗ trợ phân tích dung sai giúp các nhà thiết kế có thể mô phỏng và tối ưu hóa quy trình sản xuất, từ đó nâng cao chất lượng sản phẩm và giảm thiểu chi phí.

4.1 Thiết kế khuôn nhựa với kênh dẫn nhựa nóng

Thiết kế khuôn nhựa là một ứng dụng điển hình của thiết kế dung sai trong sản xuất. Việc chọn lựa phương án thiết kế và xác định thông số kỹ thuật cho bài toán thiết kế là rất quan trọng. Các yêu cầu từ khách hàng cũng cần được xem xét kỹ lưỡng để đảm bảo rằng sản phẩm cuối cùng đáp ứng được mong đợi. Việc áp dụng các phương pháp phân tích dung sai trong thiết kế khuôn nhựa giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

4.2 Phân tích và thiết kế dung sai bằng phương pháp truyền thống

Phân tích và thiết kế dung sai bằng phương pháp truyền thống vẫn được sử dụng rộng rãi trong sản xuất. Mặc dù có nhiều công nghệ mới ra đời, nhưng phương pháp truyền thống vẫn giữ vai trò quan trọng trong việc xác định dung sai cho các chi tiết. Việc áp dụng các phương pháp này giúp đảm bảo rằng sản phẩm cuối cùng đạt yêu cầu về chất lượng và có thể lắp ráp chính xác.

V. Kết luận

Thiết kế sản phẩm theo dung sai lắp ráp trong công nghệ chế tạo máy là một lĩnh vực quan trọng, ảnh hưởng trực tiếp đến chất lượng sản phẩm và chi phí sản xuất. Việc áp dụng các phương pháp phân tích dung sai hiện đại giúp tối ưu hóa quy trình thiết kế và sản xuất, từ đó nâng cao hiệu quả và giảm thiểu chi phí. Các công ty cần chú trọng đến việc đào tạo nhân lực và đầu tư vào công nghệ để cải thiện quy trình sản xuất và đáp ứng tốt hơn yêu cầu của khách hàng.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghệ chế tạo máy, thiết kế sản phẩm theo dung sai lắp ráp đóng vai trò then chốt trong việc đảm bảo chất lượng và hiệu quả sản xuất. Theo ước tính, sai số trong gia công chi tiết cơ khí có thể phát sinh từ nhiều nguyên nhân như độ chính xác máy móc, dao cắt, hệ thống gá đặt, biến dạng do nhiệt và rung động trong quá trình gia công. Việc kiểm soát dung sai không chỉ giúp giảm tỷ lệ phế phẩm mà còn cân bằng được chi phí sản xuất và chất lượng sản phẩm. Mục tiêu nghiên cứu của luận văn là phát triển quy trình thiết kế dung sai dựa trên mô phỏng số nhằm xác định hình dạng, kích thước và dung sai phù hợp cho các chi tiết trong hệ thống lắp ráp phức tạp, từ đó đáp ứng yêu cầu kỹ thuật và tối ưu chi phí sản xuất.

Phạm vi nghiên cứu tập trung vào ngành công nghệ chế tạo máy tại Việt Nam, với thời gian thực hiện trong năm 2012. Luận văn phân tích các phương pháp phân tích dung sai truyền thống và hiện đại, đồng thời ứng dụng phần mềm mô phỏng như Crystal Ball để đánh giá ảnh hưởng của dung sai đến chất lượng lắp ráp. Ý nghĩa của nghiên cứu được thể hiện qua việc giảm thiểu chi phí sản xuất khoảng 10-15% so với phương pháp thiết kế truyền thống, đồng thời nâng cao độ chính xác và khả năng dự báo tỷ lệ thành phẩm trong sản xuất hàng loạt.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: phương pháp phân tích dung sai truyền thống và phương pháp Taguchi trong thiết kế dung sai.

1. Phương pháp phân tích dung sai truyền thống: Bao gồm phân tích trường hợp xấu nhất (worst-case tolerance analysis) và phân tích dung sai bằng thống kê (Statistical Tolerance Analysis). Các khái niệm chính gồm dung sai kích thước, sai lệch hình dạng và vị trí bề mặt, cùng với các ký hiệu dung sai tiêu chuẩn trên bản vẽ kỹ thuật. Phương pháp này giúp xác định giới hạn dung sai để đảm bảo khả năng lắp ráp và chất lượng sản phẩm.

2. Phương pháp Taguchi: Tập trung vào cân bằng giữa chi phí sản xuất và chất lượng sản phẩm thông qua hàm số chất lượng (Quality Loss Function). Phương pháp này sử dụng phân tích ANOVA và mô hình hàm bậc hai để đánh giá sự hao hụt chất lượng do sai lệch dung sai, từ đó tối ưu hóa dung sai thiết kế nhằm giảm chi phí phế phẩm và tăng lợi nhuận.

Các khái niệm chuyên ngành được sử dụng bao gồm: dung sai kích thước, sai lệch hình dạng, sai lệch vị trí, phương pháp mô phỏng Monte Carlo, hệ số Cp trong kiểm soát quy trình, và hàm lắp ghép kích thước.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu chuyên ngành, phần mềm mô phỏng và số liệu thực tế từ quá trình gia công chi tiết cơ khí. Cỡ mẫu nghiên cứu bao gồm các bộ chi tiết lắp ráp phức tạp với số lượng chi tiết từ 4 trở lên, được phân tích qua các mô hình mô phỏng và tính toán dung sai.

Phương pháp phân tích dung sai được thực hiện qua ba bước chính: phân tích trường hợp xấu nhất, phân tích thống kê (RSS), và mô phỏng Monte Carlo bằng phần mềm Crystal Ball tích hợp trên nền Excel. Phương pháp chọn mẫu dựa trên các kích thước danh nghĩa và dung sai của từng chi tiết, với giả định phân bố kích thước theo các hàm phân phối đều và chuẩn.

Timeline nghiên cứu kéo dài trong vòng 6 tháng, bao gồm giai đoạn thu thập dữ liệu, xây dựng mô hình, thực hiện mô phỏng và phân tích kết quả, cuối cùng là đề xuất quy trình thiết kế dung sai tối ưu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của dung sai đến chất lượng lắp ráp: Qua mô phỏng Monte Carlo với 5000 mẫu thử, tần số kích thước khe hở lắp ráp được phân bố theo dạng chuẩn và đều, cho thấy dung sai chi tiết ảnh hưởng trực tiếp đến khả năng lắp ráp thành công. Tỷ lệ mẫu không đạt yêu cầu có thể được dự báo chính xác, giúp giảm thiểu phế phẩm khoảng 12%.

2. So sánh phương pháp phân tích dung sai: Phương pháp trường hợp xấu nhất cho kết quả dung sai tổng lớn hơn thực tế khoảng 20-30%, trong khi phương pháp thống kê RSS và mô phỏng Monte Carlo cho kết quả chính xác hơn, giúp tối ưu hóa dung sai và giảm chi phí sản xuất từ 10-15%.

3. Mối quan hệ giữa dung sai và chi phí sản xuất: Biểu đồ quan hệ cho thấy khi dung sai giảm 1 đơn vị, chi phí sản xuất tăng khoảng 5-7%, do yêu cầu gia công chính xác hơn. Phương pháp Taguchi giúp cân bằng giữa dung sai và chi phí, giảm thiểu chi phí mất mát chất lượng sản phẩm khoảng 8%.

4. Ứng dụng phần mềm hỗ trợ thiết kế dung sai: Phần mềm Pro Engineer Wildfire và MITCalc hỗ trợ phân tích dung sai tuyến tính và phi tuyến, giúp rút ngắn thời gian thiết kế từ 30% so với phương pháp thủ công, đồng thời nâng cao độ chính xác trong tính toán dung sai.

Thảo luận kết quả

Nguyên nhân chính của sai số trong gia công là do các yếu tố vật lý như độ chính xác máy móc, dao cắt, và biến dạng nhiệt. Việc áp dụng mô phỏng số và phân tích dung sai thống kê giúp dự báo chính xác hơn các sai lệch này, từ đó thiết kế dung sai phù hợp hơn với điều kiện sản xuất thực tế. So với các nghiên cứu trong ngành, kết quả này phù hợp với xu hướng ứng dụng công nghệ mô phỏng trong thiết kế sản phẩm cơ khí hiện đại.

Biểu đồ tần số kích thước khe hở lắp ráp và bảng phân tích độ nhạy cho thấy chi tiết có dung sai lớn nhất ảnh hưởng nhiều nhất đến chất lượng lắp ráp, do đó cần ưu tiên kiểm soát dung sai chi tiết này. Việc cân bằng chi phí và chất lượng thông qua phương pháp Taguchi giúp doanh nghiệp giảm thiểu chi phí phế phẩm và tăng lợi nhuận, đồng thời nâng cao khả năng cạnh tranh trên thị trường.

Đề xuất và khuyến nghị

1. Áp dụng quy trình thiết kế dung sai dựa trên mô phỏng số: Khuyến nghị các doanh nghiệp trong ngành cơ khí triển khai quy trình thiết kế dung sai sử dụng phần mềm mô phỏng Monte Carlo để tối ưu hóa dung sai và giảm chi phí sản xuất trong vòng 6-12 tháng.

2. Đào tạo nhân lực về phân tích dung sai và sử dụng phần mềm hỗ trợ: Tổ chức các khóa đào tạo chuyên sâu cho kỹ sư thiết kế và kỹ thuật viên sản xuất nhằm nâng cao năng lực phân tích dung sai và vận hành phần mềm chuyên dụng trong 3-6 tháng.

3. Xây dựng hệ thống kiểm soát chất lượng dựa trên thống kê (SPC): Thiết lập hệ thống kiểm soát quy trình sản xuất theo phương pháp thống kê để giám sát dung sai và phát hiện sớm sai lệch, giảm tỷ lệ phế phẩm xuống dưới 3% trong vòng 1 năm.

4. Cân bằng chi phí và chất lượng sản phẩm theo phương pháp Taguchi: Áp dụng mô hình hàm mất mát chất lượng để xác định dung sai tối ưu, giúp giảm chi phí sản xuất khoảng 10% và nâng cao chất lượng sản phẩm trong dài hạn.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cơ khí: Nắm vững các phương pháp phân tích và thiết kế dung sai, ứng dụng phần mềm mô phỏng để nâng cao chất lượng sản phẩm và giảm chi phí thiết kế.

2. Quản lý sản xuất và chất lượng: Hiểu rõ mối quan hệ giữa dung sai và chi phí sản xuất, từ đó xây dựng các chính sách kiểm soát chất lượng hiệu quả và tối ưu hóa quy trình sản xuất.

3. Nhà nghiên cứu và giảng viên trong lĩnh vực công nghệ chế tạo máy: Cung cấp cơ sở lý thuyết và thực tiễn về thiết kế dung sai, làm tài liệu tham khảo cho các đề tài nghiên cứu và giảng dạy.

4. Doanh nghiệp sản xuất cơ khí: Áp dụng quy trình thiết kế dung sai hiện đại để nâng cao năng lực cạnh tranh, giảm thiểu phế phẩm và tối ưu hóa chi phí sản xuất trong sản xuất hàng loạt.

Câu hỏi thường gặp

1. Thiết kế dung sai là gì và tại sao quan trọng?
   Thiết kế dung sai là quá trình xác định giới hạn sai số cho kích thước và vị trí các chi tiết trong sản phẩm. Nó quan trọng vì giúp đảm bảo sản phẩm lắp ráp chính xác, giảm phế phẩm và cân bằng chi phí sản xuất.

2. Phương pháp phân tích dung sai nào phù hợp cho sản xuất hàng loạt?
   Phương pháp Taguchi và mô phỏng Monte Carlo được khuyến nghị cho sản xuất hàng loạt do khả năng cân bằng giữa chi phí và chất lượng, đồng thời xử lý được các hệ thống lắp ráp phức tạp.

3. Làm thế nào để xác định dung sai tối ưu cho chi tiết?
   Dung sai tối ưu được xác định dựa trên phân tích mối quan hệ giữa dung sai và chi phí sản xuất, sử dụng mô hình hàm mất mát chất lượng của Taguchi và mô phỏng thống kê để cân bằng các yếu tố này.

4. Phần mềm nào hỗ trợ tốt cho phân tích dung sai?
   Các phần mềm như Pro Engineer Wildfire, MITCalc, và Crystal Ball hỗ trợ phân tích dung sai tuyến tính, phi tuyến và mô phỏng Monte Carlo, giúp tăng độ chính xác và rút ngắn thời gian thiết kế.

5. Làm sao để giảm tỷ lệ phế phẩm trong sản xuất?
   Áp dụng kiểm soát quy trình sản xuất theo phương pháp thống kê (SPC), đào tạo nhân lực, và sử dụng thiết kế dung sai tối ưu giúp giảm tỷ lệ phế phẩm xuống dưới 3%, nâng cao hiệu quả sản xuất.

Kết luận

• Luận văn đã xây dựng quy trình thiết kế sản phẩm theo dung sai lắp ráp dựa trên mô phỏng số, giúp tối ưu hóa dung sai và chi phí sản xuất.
• Phân tích dung sai truyền thống và phương pháp Taguchi được so sánh, chỉ ra ưu nhược điểm và ứng dụng phù hợp trong sản xuất.
• Mô phỏng Monte Carlo với phần mềm Crystal Ball cho phép dự báo chính xác tỷ lệ thành phẩm và ảnh hưởng của từng chi tiết đến dung sai lắp ráp.
• Đề xuất các giải pháp thực tiễn như đào tạo nhân lực, áp dụng SPC và cân bằng chi phí-chất lượng nhằm nâng cao hiệu quả sản xuất.
• Các bước tiếp theo bao gồm triển khai quy trình thiết kế dung sai trong doanh nghiệp và mở rộng nghiên cứu ứng dụng cho các hệ thống lắp ráp phức tạp hơn.

Hãy bắt đầu áp dụng các phương pháp thiết kế dung sai hiện đại để nâng cao chất lượng sản phẩm và tối ưu hóa chi phí sản xuất ngay hôm nay!

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ THIẾT KẾ THEO DUNG SAI Carlo… Kết quả đạt được là sự thay đổi dung sai lắp ráp phù hợp với điều kiện cho trước. Trước nhu cầu đó, đã có nhiều đề tài nghiên cứu từ rất nhiều nước về lĩnh vực phân tích dung sai để thiết kế sản phẩm theo dung sai lắp ráp như sau: - A CAD based Computer-Aided Tolerancing Model for the Machining Process, Yujing Feng, Computer and Information Sciences Department Indiana University South Bend, 4-2004. - Tolerance Design and Coordinate Measurement in Product Development, Tommi Syrjälä, HELSINKI UNIVERSITY OF TECHNOLOGY, 1-2004.2 Tình hình trong nước Hiện nay trong nước vẫn chưa ứng dụng nhiều việc phân tích dung sai lắp ráp để đưa ra dung sai chi tiết trong quy trình thiết kế sản phẩm. Quá trình hiện nay chỉ đơn thuần quy định dung sai chi tiết theo kinh nghiệm, như thế không tối ưu hóa được chi phí thiết kế, chế tạo và không hạn chế được phế phẩm trong quá trình lắp ráp hệ thống.5 TÍNH CẤP THIẾT CỦA ĐỀ TÀI 1.1 Phương pháp mới, có hiệu quả kinh tế Các phương pháp thiết kế dựa vào máy tính đang được phát triển và đem lại hiệu quả ngày càng cao.

Nó giúp giảm bớt số lượng mẫu thử nghiệm thực tế, tiết kiệm nhiều chi phí và thời gian với độ tin cậy cao. Phương pháp thiết kế dung sai bằng mô phỏng đạt được độ chính xác cao hơn các phương pháp trước đây như phương pháp thống kê và phương pháp trường hợp xấu nhất. Quy trình thiết kế sẽ được hình thành một cách hoàn chỉnh, mang tính chuyên nghiệp hơn trong sản xuất hàng loạt với chất lượng cao và cân đối giá thành sản phẩm một cách hợp lý nhất. 21 CHƯƠNG 1: TỔNG QUAN VỀ THIẾT KẾ THEO DUNG SAI 1.2 Nhiều cơ hội phát triển Trên thế giới, ngành công nghiệp hiện đại đang phát triển với tốc độ chống mặt, cùng với sự phát triển vượt bậc của máy tính như hiện nay cùng các phương pháp mô phỏng số, tính toán, sẽ có tiềm năng phát triển rất lớn.

Trong nước, việc thiết kế sản phẩm cơ khí dựa vào phương pháp mô phỏng đang được chú trọng phát triển. Quy trình thiết kế chưa hoàn chỉnh và tối ưu làm giảm thiểu chất lượng sản phẩm và lãng phí thời gian, gây rất nhiều tổn thất cho xí nghiệp cũng như các công ty hiện nay. Khi phương pháp này được ứng dụng rộng rãi sẽ nâng cao năng suất sản xuất và cải thiện tối đa chất lượng sản phẩm.6 NHIỆM VỤ CỦA LUẬN VĂN Nhiệm vụ của luận văn là nghiên cứu các phương pháp phân tích và thiết kế dung sai được sử dụng rộng rãi trên thế giới hiện nay, đặc biệt là phân tích các hệ thống lắp ráp với chuỗi kích thước có tính tương tác lẫn nhau. Điều đó giúp tăng tính hiệu quả và giảm thời gian cho quá trình thiết kế, dự tính được tỷ lệ thành phẩm tương ứng với dung sai lắp ráp thiết kế và cân bằng chi phí sản xuất với nhu cầu khách hàng trước khi đưa sản phẩm vào sản xuất hàng loạt.

Có như vậy mới góp phần giảm thiểu hao tốn chi phí một cách tối đa và nâng cao năng suất, vừa đáp ứng được yêu cầu kỹ thuật vừa mang tính cạnh tranh cao, điều đó có ý nghĩa rất lớn trong thiết kế và sản xuất cơ khí cũng như trong những ngành công nghiệp khác. Bên cạnh đó, luận văn còn ứng dụng phương pháp phân tích yêu cầu khách hàng, phân tích ý tưởng và phát triển ý tưởng hiện đại kết hợp với các phần mềm hỗ trợ cho quá trình phân tích sản phẩm, dung sai chuỗi kích thước theo 1 chiều, từ đó phát triển phương pháp để phân tích và thiết kế cho dung sai kích thước theo 2 chiều, 3 chiều và dung sai vị trí. Ngoài ra, luận văn còn trình bày quy trình thiết kế dung sai của 1 hệ thống cơ khí cụ thể về: hình dạng, kích thước, xác định trình tự lắp ráp, dung sai lắp ráp và tính toán chi phí tương ứng với dung sai thiết kế để đưa ra quyết định thiết kế tối ưu nhất với yêu cầu đã đặt ra. 22 CHƯƠNG 2: KỸ THUẬT THIẾT KẾ DUNG SAI CHƯƠNG 2: KỸ THUẬT THIẾT KẾ DUNG SAI Một chi tiết cơ khí được đặc trưng bởi các kích thước danh nghĩa và các dung sai.

Ví dụ: một đường tròn có thể được xác định bởi tâm (x0±Δx, y0±Δy) và bán kính (r0±Δr). Nếu sản phẩm được gia công đạt được kích thước nằm trong giới hạn thì được gọi là thành phẩm và ngược lại là phế phẩm. Do đó, điều quan trọng nhất là phải nắm rõ được các đặc điểm của các dung sai trong quá trình thiết kế và chế tạo. Hiện tại, các đặc điểm này phụ thuộc chủ yếu vào kinh nghiệm và các quá trình tính toán thủ công, sự ảnh hưởng của quá trình gia công đối với dung sai chưa được hiểu biết đúng mức.

Điều này dẫn đến các dung sai sẽ được kiểm tra và điều chỉnh dần trong quá trình chế tạo để phù hợp với thiết kế, từ đó làm giảm năng suất trong sản xuất công nghiệp. Trong những năm gần đây, xác định dung sai tối ưu cho sản phẩm đã trở thành một yếu tố quan trọng, ảnh hưởng trực tiếp tới chất lượng, giá thành và khả năng cạnh tranh của sản phẩm trên thị trường. Đó còn là một quá trình phức tạp, liên quan đến cả giai đoạn thiết kế và chế tạo. Xác định dung sai bao gồm hai quá trình: phân tích dung sai và thiết kế dung sai.

Trong quá trình phân tích, dung sai các chi tiết thành phần được cho trước và dung sai lắp ghép được tính toán dựa theo hàm lắp ghép. Ngược lại, trong quá trình thiết kế, dung sai lắp ghép được xác định trước dựa vào điều kiện làm việc của sản phẩm, công việc của người thiết kế là xác định dung sai của các chi tiết thành phần. Các phương pháp phân tích và thiết kế dung sai đã được nghiên cứu từ những năm 1940, chủ yếu là các phương pháp truyền thống như phân tích trường hợp xấu nhất và các phương pháp dựa trên thống kê như: phương pháp RSS, ước lượng giá trị trung bình…Từ sau 1980, với sự phát triển của máy tính, các phương pháp phân tích tiên tiến đã được nghiên cứu và phát triển như: mô phỏng Monte Carlo, mô phỏng Monte Carlo cải tiến, phương pháp chỉ số độ tin cậy Hasofer-Lind…Tuy nhiên, hiện nay các phần mềm thương mại hỗ trợ phân tích và thiết kế dung sai vẫn còn nhiều hạn chế, chủ yếu tập trung vào việc mô phỏng gia công và phân tích dung sai kích thước (dung sai một chiều) như CETOL 6σ, được tích hợp trên các phần mềm CAD/CAE phổ biến: Pro/Engineer, Solidworks và CATIA hay các phần mềm độc lập như VSA 23 CHƯƠNG 2: KỸ THUẬT THIẾT KẾ DUNG SAI Software GMbH, Saltire Software Cognition Corp.Việc phân tích và thiết kế dung sai hình dáng, vị trí (dung sai hai chiều, ba chiều) vẫn còn đang được phát triển.1 PHÂN TÍCH DUNG SAI THEO PHƯƠNG PHÁP TRUYỀN THỐNG 2.1 Tổng quan về phương pháp truyền thống Phương pháp phân tích dung sai theo phương pháp truyền thống cho ta 1 quá trình rõ ràng trong việc thiết kế dung sai từ những bước đầu tiên đến hoàn thành quá trình. Sau đó, ta phân tích dữ liệu thu thập được để tạo ra dung sai tiêu chuẩn cho từng chi tiết trong sản phẩm thiết kế dựa trên quá trình gia công thử nghiệm.

Từ đó cân bằng số liệu và chi phí sản xuất để tạo ra sản phẩm tối ưu về chất lượng, giá thành và duy trì quá trình sản xuất đó trong quy trình thực tế. Dung sai thiết kế dựa vào độ sai lệch chuẩn σ trong quá trình gia công với hệ số sai lệch là 3, nên ta chọn độ lệch chuẩn ±3σ cho hàm phân phối tiêu chuẩn trong quá trình phân tích. Theo quan niệm đó, khoảng dung sai chiếm 99,73% trên tổng khả năng gia công. Theo phương pháp này, quá trình phân tích dung sai có 7 bước như sau: 1.

Xác định phương pháp phân tích. Xác định rõ và thu thập các điều kiện cần thiết ảnh hưởng đến quá trình phân tích. Chọn chế độ gia công cho thiết bị. Nên xác định chế độ gia công cho từng công đoạn riêng lẻ nếu không đảm bảo được quy trình gia công với nhiều công đoạn liên tục sẽ ảnh hưởng đến chất lượng sản phẩm.

Sử dụng cùng 1 loại nguyên liệu thô cho quá trình phân tích. Kiểm tra các thiết bị đo đáp ứng yêu cầu về độ ổn định và hiệu chỉnh cho quá trình phân tích. Ghi nhận các số liệu và thời gian lấy mẫu phân tích. Tính toán khả năng của quy trình phân tích.

7 bước trên được thực hiện theo 1 vòng lặp để đạt được 1 kết quả cuối cùng tối ưu nhất theo giản đồ sau: 24 CHƯƠNG 2: KỸ THUẬT THIẾT KẾ DUNG SAI Xác định quy trình phân tích Từng bước xác định và loại bỏ những Quy trình dựa trên KHÔNG yếu tố không mong muốn, chuyển về phương pháp phương pháp về dạng thống kê thống kê không? CÓ Quy trình KHÔNG Quyết định của người quản lý khả thi Thay đổi 1 số đặc tính kỹ thuật Thay đổi quy trình CÓ Chấp nhận Ngừng quy trình thiết quy trình kế cho sản phẩm này Tối ưu hóa các thông số Các đặc tính kỹ KHÔNG Chọn quy trình tương ứng thuật được đáp đáp ứng tốt nhất ứng CÓ Cải tiến quy trình, dựa vào kinh nghiệm sản xuất để giảm độ sai lệch trong quá trình sản xuất thực tế Hình 2.1 Phương pháp kiểm soát quy trình theo phương pháp thống kê (tài liệu [8]) 25 CHƯƠNG 2: KỸ THUẬT THIẾT KẾ DUNG SAI Trong phương pháp truyền thống, có 3 quy trình cơ bản như sau: 1. Phân tích dung sai theo phương trình tuyến tính và phi tuyến trong trường hợp sản xuất xấu nhất. Phân tích dung sai bằng phương pháp thống kê. Phân tích nhờ sự hỗ trợ của máy tính (CAT).

Phân tích độ nhạy dữ liệu thu được. Kết luận cho quy trình thiết kế.2 Phân tích dung sai theo phương trình tuyến tính và phi tuyến trong trường hợp sản xuất xấu nhất Phương pháp này giả sử rằng các kích thước thành phần đồng thời đạt giá trị nhỏ nhất hoặc lớn nhất. Khi đó dung sai tổng được tính bằng tổng các dung sai thành phần. Quá trình tính toán này rất cần thiết cho 1 sản phẩm có nhiều chi tiết, khi đó sai số của từng chi tiết thành phần sẽ ảnh hưởng rất lớn đến khe hở cuối cùng giữa các chi tiết với nhau trong cùng 1 sản phẩm.

Với hàm lắp ghép 1 chiều, tuyến tính, dung sai lắp ghép được tính bằng công thức (tài liệu [8]): Quá trình lắp ráp được giới hạn trong 1 khoảng không gian nhất định dmating.
