Giới thiệu dự án
Trong bối cảnh chuỗi cung ứng cơ khí chính xác và thiết bị y tế toàn cầu chuyển dịch mạnh mẽ về khu vực Đông Nam Á, các doanh nghiệp phụ trợ Việt Nam đứng trước cơ hội mở rộng thị phần xuất khẩu sang các thị trường khó tính như Hoa Kỳ và Liên minh Châu Âu (EU). Theo thống kê từ Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ (FDA) và Hiệp hội Quản trị Chuỗi cung ứng Y tế Quốc tế, hơn 68% các sự cố thu hồi thiết bị y tế bắt nguồn từ lỗi gia công cơ khí chính xác và quy trình kiểm soát chất lượng không đồng nhất từ các nhà cung cấp cấp 2 và cấp 3 (Tier-2/Tier-3 suppliers).
Công ty TNHH Thương mại & Sản xuất Chế tạo máy Vũ An (KCN Tân Đức, tỉnh Long An) đối mặt với thách thức nghiêm trọng khi chuyển dịch chiến lược từ sản xuất máy nông nghiệp sang chế tạo giường y tế bariatric (dòng BariPlus tải trọng cao) cho đối tác chiến lược Kreg Medical (Hoa Kỳ) – đơn vị chiếm tới 80% tổng doanh thu của công ty.
+----------------------------------------------+
| Kreg Medical (Hoa Kỳ) |
| (Áp dụng chuẩn FDA 21 CFR Part 820) |
+-----------------------+----------------------+
|
Yêu cầu khắt khe về dung sai
và độ ngấu mối hàn y tế
v
+----------------------------------------------+
| Công ty Chế tạo máy Vũ An |
| - Đánh giá nhà cung cấp: Unacceptable |
| - Nguy cơ: Mất 80% doanh thu & bị cấm xuất |
+-----------------------+----------------------+
|
Triển khai giải pháp
v
+----------------------------------------------+
| Quy trình PFMEA tích hợp |
| (5M1E + 5 Whys + Pareto + Gauge R&R) |
+----------------------------------------------+
Vấn đề kỹ thuật cốt lõi (Problem Statement)
Sau khi chuyển hướng sản xuất, sản phẩm giường y tế của Vũ An liên tục không đạt yêu cầu kỹ thuật: sai lệch dung sai kích thước lắp ráp, mối hàn rỗ khí, không đủ độ ngấu ngấu, và chất lượng lớp phủ bề mặt (sơn tĩnh điện, xi mạ) bị ngả vàng do biến nhiệt. Kết quả audit từ Kreg Medical đánh giá hệ thống quản lý chất lượng của Vũ An ở mức "Không thể chấp nhận được" (Unacceptable). Tình trạng này khiến tỷ lệ phế phẩm tăng cao, chi phí làm lại (rework) phát sinh lớn, kéo theo nguy cơ FDA xử phạt đối tác và đơn phương chấm dứt hợp đồng thương mại.
Mục tiêu dự án
- Phân tích toàn diện chuỗi quá trình: Định vị tất cả các phương thức sai lỗi tiềm ẩn (Potential Failure Modes) trên dây chuyền gia công và lắp ráp cơ khí giường y tế.
- Định lượng và ưu tiên rủi ro: Ứng dụng chỉ số ưu tiên rủi ro RPN (Risk Priority Number) kết hợp biểu đồ Pareto để cô lập nhóm 20% lỗi trọng yếu gây ra 80% tỷ lệ hư hỏng.
- Thiết lập giải pháp khắc phục triệt để: Triển khai kế hoạch hành động 5M1E (Man, Machine, Material, Method, Measurement, Environment) nhằm giảm thiểu chỉ số RPN của các lỗi nghiêm trọng xuống dưới ngưỡng cảnh báo an toàn.
Phương pháp tiếp cận và kết quả kỳ vọng
Dự án áp dụng phương pháp Phân tích dạng sai hỏng và tác động của quá trình (PFMEA - Process Failure Mode and Effects Analysis), kết hợp biểu đồ xương cá Ishikawa và kỹ thuật truy vấn 5 Whys để loại bỏ tận gốc nguyên nhân gây lỗi thay vì kiểm tra đối phó ở cuối chuyền.
- Chỉ tiêu định lượng mục tiêu: Giảm RPN của lỗi gia công sai kích thước từ 280 xuống dưới 100; lỗi hàn sai thiết kế từ 200 xuống dưới 80; đưa đánh giá của khách hàng từ mức Unacceptable lên mức Approved Supplier.
Phạm vi và giới hạn
- Không gian: Phân xưởng cơ khí chính xác, tổ hàn kết cấu, khu vực xử lý bề mặt và lắp ráp hoàn thiện tại Nhà máy Vũ An (Long An).
- Đối tượng sản phẩm: Khung giường y tế BariPlus (mã mở rộng và cố định) cùng cụm chi tiết cơ khí phụ tùng (spare parts).
- Dữ liệu thực nghiệm: Dữ liệu sơ cấp và thứ cấp thu thập trong chu kỳ sản xuất từ tháng 01/2019 đến tháng 03/2020.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi triển khai dự án, hệ thống quản lý chất lượng tại xưởng mang tính chất thụ động (Reactive Quality Control). Bảng phân tích so sánh hiện trạng:
| Tiêu chí phân tích | Phương pháp kiểm tra truyền thống tại Vũ An | Mô hình ứng dụng PFMEA chuẩn hóa |
|---|---|---|
| Cơ chế xử lý | Phát hiện lỗi sau khi đã gia công/hàn (Post-process) | Dự báo và ngăn chặn lỗi ngay từ thiết kế quá trình (Proactive) |
| Phân loại mức độ lỗi | Đánh giá cảm tính, thiếu chuẩn đo lường định lượng | Lượng hóa rủi ro đa chiều qua bộ chỉ số: $SEV \times OCC \times DET$ |
| Chi phí chất lượng (CoQ) | Tốn kém chi phí phế liệu, nhân công gia công lại | Giảm tối đa chi phí khắc phục nội bộ và bảo hành sản phẩm |
| Tính tương thích hệ thống | Không đáp ứng tiêu chuẩn kiểm định FDA 21 CFR 820 | Đầy đủ hồ sơ truy xuất nguồn gốc rủi ro (DHF/DMR compliance) |
Phân loại yêu cầu cải tiến theo mô hình MoSCoW
- Must Have: Chuẩn hóa hệ thống dưỡng đo/cữ gá (Jigs & Fixtures), hiệu chuẩn toàn bộ thiết bị đo kiểm panme, thước cặp cơ/điện tử; lập tiêu chuẩn thao tác chuẩn (SOP) cho công đoạn hàn MIG/TIG.
- Should Have: Hệ thống thông gió làm mát xưởng, bổ sung hệ thống chiếu sáng đạt chuẩn $\ge 500\text{ lux}$ tại bàn kiểm tra QA/QC.
- Could Have: Tích hợp phần mềm theo dõi chỉ số RPN tự động trên nền tảng máy tính bảng tại từng công trạm.
- Won't Have (Giai đoạn này): Tự động hóa hoàn toàn dây chuyền bằng robot hàn tự hành do rào cản chi phí vốn ban đầu.
+------------------------------------------+
| Mô hình MoSCoW |
+--------------------+---------------------+
|
+-----------------+-------------+-------------+-----------------+
| | | |
v v v v
+-----------+ +------------+ +------------+ +------------+
| MUST HAVE | |SHOULD HAVE | | COULD HAVE | | WON'T HAVE |
+-----------+ +------------+ +------------+ +------------+
| - Cữ gá | | - Hệ thống | | - App theo | | - Robot |
| - Panme | | thông gió| | dõi RPN | | hàn tự |
| - SOP hàn | | - Đèn chiếu| | tại trạm | | động hóa |
| MIG/TIG | | sáng lux | | | | hoàn toàn|
+-----------+ +------------+ +------------+ +------------+
Thiết kế hệ thống
Kiến trúc quy trình quản lý chất lượng tích hợp PFMEA được thiết kế theo luồng khép kín:
graph TD
A[Bản vẽ thiết kế ANSI từ Kreg Medical] --> B[Phòng Kỹ thuật: Bóc tách & Lập quy trình gia công]
B --> C[Phân tích rủi ro PFMEA: Xác định Failure Modes]
C --> D[Tính toán chỉ số RPN ban đầu: SEV x OCC x DET]
D --> E{RPN >= 100 hoặc SEV >= 8?}
E -- Có --> F[Phân tích 5M1E & 5 Whys: Tìm nguyên nhân cốt lõi]
F --> G[Triển khai hành động khắc phục: Cữ gá, Đào tạo, Đèn/Quạt]
G --> H[Đánh giá lại: Tính toán Post-RPN]
E -- Không --> I[Ban hành SOP & Kế hoạch kiểm soát Control Plan]
H --> I
I --> J[Gia công chi tiết chi tiết & Lắp ráp nghiệm thu]
Tiêu chuẩn kỹ thuật và phiên bản áp dụng
- Khung hướng dẫn FMEA: AIAG FMEA Manual 4th Edition (kết hợp các nguyên lý chuyển đổi theo tiêu chuẩn quốc tế AIAG & VDA FMEA Handbook 2019).
- Hệ thống quản lý chất lượng y tế: ISO 13485:2016 và Tiêu chuẩn Quản trị Chất lượng Thiết bị Y tế FDA 21 CFR Part 820.
- Quy chuẩn đọc bản vẽ: Phân biệt và chuyển đổi chính xác giữa chuẩn chiếu góc phần tư thứ ba ANSI/ASME Y14.5M (Mỹ) và chuẩn chiếu góc phần tư thứ nhất ISO 128 (Việt Nam/Châu Âu).
- Tiêu chuẩn đo lường: Thiết bị đo Mitutoyo (Thước cặp cơ sai số $\pm 0.02\text{ mm}$, Panme ngoài sai số $\pm 0.001\text{ mm}$ được kiểm định định kỳ theo chuẩn ISO/IEC 17025).
Cấu trúc dữ liệu ghi nhận sai lỗi (Data Schema)
Process_Defects_Log {
Defect_ID: VARCHAR(20) PRIMARY KEY,
Station_ID: ENUM('Lathe_Milling', 'Welding', 'Powder_Coating', 'Assembly'),
Failure_Mode: VARCHAR(255) NOT NULL,
Failure_Cause_5M1E: ENUM('Man', 'Machine', 'Material', 'Method', 'Measurement', 'Environment'),
Severity_Score: INT CHECK (Severity_Score BETWEEN 1 AND 10),
Occurrence_Score: INT CHECK (Occurrence_Score BETWEEN 1 AND 10),
Detection_Score: INT CHECK (Detection_Score BETWEEN 1 AND 10),
Initial_RPN: INT GENERATED ALWAYS AS (Severity_Score * Occurrence_Score * Detection_Score),
Action_Taken: TEXT,
Post_Severity: INT,
Post_Occurrence: INT,
Post_Detection: INT,
Final_RPN: INT GENERATED ALWAYS AS (Post_Severity * Post_Occurrence * Post_Detection),
Inspection_Date: TIMESTAMP DEFAULT CURRENT_TIMESTAMP
}
Phương pháp luận (Methodology)
Dự án triển khai theo quy trình 8 bước chuẩn hóa:
- Thành lập nhóm đa chức năng (Cross-Functional FMEA Team): Bao gồm Giám đốc điều hành, Trưởng phòng Dự án, Trưởng phòng QA/QC, Tổ trưởng tổ Hàn, Tổ trưởng tổ Tiện/Phay, và Tổ trưởng tổ Lắp ráp.
- Vẽ sơ đồ quy trình chi tiết (Process Flowchart): Phân tích dòng di chuyển phôi từ nguyên vật liệu đầu vào đến đóng gói thành phẩm xuất kho.
- Nhận diện dạng lỗi và tác động: Định nghĩa chi tiết hậu quả cục bộ tại xưởng và hậu quả đối với người vận hành giường y tế tại bệnh viện.
- Xây dựng thang chấm điểm chuẩn hóa (S - O - D):
- Mức độ nghiêm trọng (Severity - S): Chấm từ 1 (không đáng kể) đến 10 (nguy cơ gây tai nạn cho bệnh nhân/vi phạm quy chế pháp lý không có cảnh báo trước).
- Tần suất xuất hiện (Occurrence - O): Chấm từ 1 (dưới $0.1/\text{nghìn đơn vị}$) đến 10 (trên $100/\text{nghìn đơn vị}$).
- Khả năng phát hiện (Detection - D): Chấm từ 1 (tự động phát hiện và khóa dừng chuyền) đến 10 (hoàn toàn không có khả năng phát hiện qua kiểm tra).
- Tính toán RPN và xếp hạng Pareto: $RPN = S \times O \times D$. Lập biểu đồ cột tích lũy để lọc ra 20% nguyên nhân cốt lõi.
- Xác định nguyên nhân gốc rễ qua 5M1E và 5 Whys: Phỏng vấn sâu chuyên gia kỹ thuật và thao tác viên trực tiếp.
- Thiết lập và thực thi giải pháp phòng ngừa: Triển khai các biến đổi kỹ thuật và môi trường.
- Đánh giá lại chỉ số RPN sau cải tiến: Định lượng mức độ cải thiện và chuẩn hóa tài liệu vận hành.
+-----------------------------------------------+
| Tiến trình PFMEA 8 bước |
+-----------------------+-----------------------+
|
+--------------------+-------------+-------------+--------------------+
| | | |
v v v v
[1. Nhóm FMEA] [2. Sơ đồ QT] [3. Dạng lỗi] [4. Thang S-O-D]
| | | |
+--------------------+-------------+-------------+--------------------+
|
v
[5. Tính RPN & Pareto]
|
v
[6. Phân tích 5M1E & 5 Whys]
|
v
[7. Thực thi hành động]
|
v
[8. Đánh giá lại Post-RPN]
Implementation và kết quả
Quá trình thực hiện (Development Process)
gantt
title Lộ trình triển khai dự án PFMEA tại Công ty Vũ An (2019 - 2020)
dateFormat YYYY-MM-DD
section Khảo sát & Thành lập
Khảo sát quy trình & Thu thập dữ liệu lỗi :2019-07-01, 45d
Thành lập nhóm PFMEA đa chức năng :2019-08-10, 20d
section Đánh giá FMEA
Chấm điểm thang S-O-D & Tính RPN :2019-09-01, 30d
Lập biểu đồ Pareto & Phân tích 5M1E :2019-10-01, 30d
section Cải tiến kỹ thuật
Thiết kế dưỡng kiểm & Chuẩn hóa gá hàn :2019-11-01, 45d
Cải tạo môi trường (sơn mái, đèn, quạt) :2019-12-01, 30d
Đào tạo đọc bản vẽ ANSI & đo kiểm panme :2019-12-15, 30d
section Đánh giá lại
Đo kiểm Post-RPN & Bàn giao tài liệu :2020-01-15, 45d
Tổng kết & Nghiệm thu đồ án :2020-03-01, 30d
Thuật toán tính toán phân tích RPN và Pareto (Python implementation)
import pandas as pd
import numpy as np
def calculate_fmea_pareto(data: list) -> pd.DataFrame:
"""
Tính toán chỉ số RPN và phân loại ưu tiên Pareto 80/20
"""
df = pd.DataFrame(data)
# Tính RPN = Severity * Occurrence * Detection
df['RPN'] = df['SEV'] * df['OCC'] * df['DET']
# Sắp xếp RPN giảm dần
df = df.sort_values(by='RPN', ascending=False).reset_index(drop=True)
# Tính phần trăm tích lũy
df['Cumulative_RPN'] = df['RPN'].cumsum()
df['Total_RPN'] = df['RPN'].sum()
df['Pareto_Percentage'] = (df['Cumulative_RPN'] / df['Total_RPN']) * 100
# Phân loại ưu tiên: nhóm 80% là High Priority
df['Priority_Class'] = np.where(df['Pareto_Percentage'] <= 80.0, 'Critical Focus (80%)', 'Low Risk')
return df
# Dữ liệu thực nghiệm thu thập từ phân xưởng Vũ An
raw_fmea_data = [
{"Failure_Mode": "Gia công sai kích thước", "SEV": 7, "OCC": 8, "DET": 5},
{"Failure_Mode": "Hàn sai thiết kế", "SEV": 8, "OCC": 5, "DET": 5},
{"Failure_Mode": "Chất lượng mối hàn kém", "SEV": 7, "OCC": 9, "DET": 3},
{"Failure_Mode": "Lắp ráp sai vị trí", "SEV": 6, "OCC": 5, "DET": 4},
{"Failure_Mode": "Lớp sơn phủ không đạt", "SEV": 4, "OCC": 6, "DET": 5},
{"Failure_Mode": "Biến dạng nhiệt mối hàn", "SEV": 5, "OCC": 4, "DET": 4}
]
df_result = calculate_fmea_pareto(raw_fmea_data)
# Kết quả lọc: Top 3 lỗi chiếm xấp xỉ 70% tổng RPN toàn nhà máy
+-----------------------------------------+
| Phân tích Pareto 80/20 (RPN) |
+--------------------+--------------------+
|
+--------------------------------+-------------------------------+
| |
v v
+-------------------------------+ +-------------------------------+
| TOP 3 LỖI TRỌNG YẾU | | LỖI NGUY CƠ THẤP |
| (Chiếm ~70% tổng RPN) | | |
+-------------------------------+ +-------------------------------+
| 1. Gia công sai KT (RPN: 280) | | 4. Lắp ráp sai (RPN: 120) |
| 2. Hàn sai thiết kế (RPN: 200)| | 5. Lớp sơn không đạt (RPN: 120|
| 3. Mối hàn kém (RPN: 189) | | 6. Biến dạng hàn (RPN: 80) |
+-------------------------------+ +-------------------------------+
Phân tích nguyên nhân cốt lõi (5M1E & 5 Whys)
1. Lỗi Gia công sai kích thước ($RPN = 280 \rightarrow \text{Hạng 1}$)
- Phân tích 5 Whys:
- Tại sao phôi tiện/phay bị sai dung sai? $\rightarrow$ Thợ cơ khí đọc nhầm quy ước kích thước trên bản vẽ.
- Tại sao đọc nhầm? $\rightarrow$ Bản vẽ từ Kreg Medical vẽ theo chuẩn chiếu ANSI (Mỹ), trong khi công nhân quen đọc chuẩn ISO (Việt Nam).
- Tại sao không phát hiện sớm? $\rightarrow$ Thao tác viên dùng thước kẹp cũ bị mòn mũi đo, thiếu panme chuyên dụng và dưỡng kiểm (limit gauges).
- Giải pháp: Mở lớp đào tạo tư duy không gian và đọc bản vẽ chuẩn ANSI; trang bị dưỡng kiểm Go/No-Go cho từng mã chi tiết.
2. Lỗi Hàn sai thiết kế ($RPN = 200 \rightarrow \text{Hạng 2}$)
- Phân tích 5 Whys:
- Tại sao mối hàn sai vị trí và kích thước con hàn? $\rightarrow$ Không có cữ gá cố định khi hàn cụm chi tiết khung giường.
- Tại sao thợ hàn gá thủ công bằng tay? $\rightarrow$ Thiếu quy trình chế tạo đồ gá chuyên biệt cho đơn hàng giường y tế.
- Giải pháp: Chế tạo bộ Jigs định vị phôi hàn đa năng; lập bảng hướng dẫn công việc trực quan gắn tại buồng hàn.
3. Lỗi Môi trường và Lớp phủ bề mặt
- Hiện tượng: Mái tôn xưởng hấp thụ nhiệt làm nhiệt độ nhà xưởng mùa hè vượt $38^\circ\text{C}$, ánh sáng cục bộ dưới $200\text{ lux}$, dẫn đến thợ mệt mỏi gây sai sót; bột sơn tĩnh điện bị biến màu vàng sẫm khi sấy.
- Giải pháp: Sơn phản quang chống nóng mái tôn, lắp hệ thống quạt cầu đối lưu, bố trí dải đèn LED bổ trợ $500\text{ lux}$ tại từng máy gia công.
Testing và Validation
Hiệu quả của các giải pháp cải tiến được đo lường thông qua việc tái đánh giá chỉ số RPN sau 3 tháng áp dụng thử nghiệm thực tế trên 500 cụm sản phẩm xuất xưởng:
| Dạng sai lỗi tiềm ẩn (Failure Mode) | $S_{\text{trước}}$ | $O_{\text{trước}}$ | $D_{\text{trước}}$ | $\mathbf{RPN_{\text{trước}}}$ | $S_{\text{sau}}$ | $O_{\text{sau}}$ | $D_{\text{sau}}$ | $\mathbf{RPN_{\text{sau}}}$ | Mức độ giảm thiểu (%) |
|---|---|---|---|---|---|---|---|---|---|
| Gia công sai kích thước | 7 | 8 | 5 | 280 | 7 | 2 | 2 | 28 | $\mathbf{\downarrow 90.0%}$ |
| Hàn sai thiết kế | 8 | 5 | 5 | 200 | 8 | 2 | 2 | 32 | $\mathbf{\downarrow 84.0%}$ |
| Chất lượng mối hàn kém | 7 | 9 | 3 | 189 | 7 | 2 | 2 | 28 | $\mathbf{\downarrow 85.2%}$ |
| Lắp ráp sai vị trí | 6 | 5 | 4 | 120 | 6 | 2 | 2 | 24 | $\mathbf{\downarrow 80.0%}$ |
| Chất lượng sơn phủ kém | 4 | 6 | 5 | 120 | 4 | 2 | 3 | 24 | $\mathbf{\downarrow 80.0%}$ |
| Tổng chỉ số RPN toàn hệ thống | - | - | - | 989 | - | - | - | 164 | $\mathbf{\downarrow 83.4%}$ |
So sánh RPN Trước và Sau Cải tiến
300 +-------------------------------------------------------------------+
| 280 |
250 | ■ |
| | 200 |
200 | | ■ 189 |
| | | ■ |
150 | | | | 120 120 |
| | | | ■ ■ |
100 | | | | | | |
| | | | | | |
50 | | 28 | 32 | 28 | 24 | 24 |
| | ■ | ■ | ■ | ■ | ■ |
0 +--+-----+--------+--------+--------+-------------------------------+
Gia công Hàn Mối hàn Lắp ráp Sơn
sai kích thước sai TK kém sai kém
■ RPN Trước ■ RPN Sau
Kết quả đạt được
- Kiểm soát chất lượng: Tỷ lệ phế phẩm trên toàn chuyền giảm mạnh từ 8.4% xuống còn dưới 1.2%.
- Khắc phục lỗi trọng điểm: $100%$ các nguyên nhân gây sai lệch dung sai do đọc nhầm bản vẽ ANSI được triệt tiêu nhờ chuẩn hóa cữ dưỡng đo và đào tạo kỹ thuật.
- Đánh giá từ khách hàng: Kreg Medical tái audit chất lượng vào đầu năm 2020 và nâng bậc đánh giá của Vũ An từ mức Unacceptable lên Level A - Approved Supplier, ký kết tiếp hợp đồng cung ứng chiến lược 3 năm liên tiếp.
Đổi mới và đóng góp
- Tích hợp liên hoàn bộ công cụ Quản lý Chất lượng (FMEA + 5M1E + 5 Whys): Khóa luận không áp dụng FMEA như một biểu mẫu tĩnh mang tính thủ tục giấy tờ, mà kết nối trực tiếp điểm số RPN với kỹ thuật phân tích nguyên nhân gốc rễ theo mô hình 5M1E, tạo nên cơ chế phản ứng nhanh cho kỹ sư nhà xưởng.
- Giải quyết xung đột tiêu chuẩn kỹ thuật quốc tế: Định vị chính xác rào cản kỹ thuật giữa hai tiêu chuẩn biểu diễn không gian bản vẽ kỹ thuật cơ khí phổ biến: Phương pháp góc chiếu thứ nhất (First-Angle Projection - ISO) và Phương pháp góc chiếu thứ ba (Third-Angle Projection - ANSI), cung cấp bài học thực tiễn cho các doanh nghiệp cơ khí Việt Nam khi gia công hàng xuất khẩu sang thị trường Bắc Mỹ.
- Cải tiến dựa trên chi phí thấp (Low-Cost High-Impact Kaizen): Thay vì đề xuất các giải pháp đầu tư máy móc CNC đắt tiền vượt quá năng lực tài chính của doanh nghiệp vừa và nhỏ (SMEs), đề tài tập trung vào việc chuẩn hóa cữ gá, cải tạo vi khí hậu nhà xưởng (sơn chống nóng, đối lưu gió, đèn chiếu sáng) mang lại hiệu quả tức thì với chi phí tối thiểu.
Ứng dụng thực tế và triển khai
Tình huống triển khai thực tế (Use Cases)
- Doanh nghiệp cơ khí phụ trợ xuất khẩu: Áp dụng bộ cẩm nang PFMEA này để rà soát rủi ro khi tiếp nhận các bộ bản vẽ thiết kế mới từ các đối tác OEM quốc tế.
- Dây chuyền sản xuất thiết bị hỗ trợ y tế: Mô hình kiểm soát mối hàn và chống biến dạng nhiệt có thể chuyển giao nguyên bản cho các xưởng chế tạo xe lăn, bàn mổ y tế, xe cáng cứu thương.
+------------------------------------------+
| Mô hình Triển khai Thực tế |
+--------------------+---------------------+
|
+----------------------------+----------------------------+
| |
v v
+-------------------------------+ +-------------------------------+
| DOANH NGHIỆP CƠ KHÍ OEM/FDI | | SẢN XUẤT THIẾT BỊ Y TẾ KHÁC |
+-------------------------------+ +-------------------------------+
| - Tiếp nhận bản vẽ mới | | - Khung xe lăn chịu lực |
| - Đánh giá rủi ro trước SX | | - Bàn mổ, cáng cứu thương |
| - Kiểm soát cữ gá và đo kiểm | | - Giường bệnh nhân ICU |
+-------------------------------+ +-------------------------------+
Phân tích Hiệu quả Đầu tư (Cost-Benefit & ROI)
- Chi phí triển khai cải tiến: Ước tính khoảng 45.000.000 VNĐ (Bao gồm chi phí sơn chống nóng, hệ thống quạt công nghiệp, đèn LED, chế tạo cữ gá dưỡng kiểm và tài liệu đào tạo).
- Lợi ích kinh tế thu về:
- Tiết kiệm chi phí phế liệu và gia công lại: ~35.000.000 VNĐ/tháng.
- Bảo vệ hợp đồng cung ứng với Kreg Medical trị giá hàng trăm nghìn USD/năm (chiếm 80% doanh thu công ty).
- Thời gian hoàn vốn (Payback Period): Dưới 1.5 tháng vận hành thực tế.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Độ trễ cập nhật dữ liệu: Quá trình chấm điểm S - O - D hiện tại phụ thuộc vào các cuộc họp định kỳ của nhóm FMEA, chưa tích hợp hệ thống cảm biến IoT để tự động ghi nhận số lượng phế phẩm theo thời gian thực (Real-time Defect Tracking).
- Thời gian theo dõi ngắn hạn: Các chỉ số sau cải tiến mới được ghi nhận trong chu kỳ 3 tháng, cần tiếp tục quan sát để đánh giá độ suy hao độ chính xác của cữ gá theo thời gian dài.
Hướng nghiên cứu mở rộng
- Tích hợp hệ thống quản lý sản xuất điện tử MES (Manufacturing Execution System) để số hóa hoàn toàn biểu mẫu PFMEA.
- Ứng dụng thuật toán học máy (Machine Learning) để dự báo tỷ lệ sai lệch kích thước dựa trên độ mòn dao tiện/phay và nhiệt độ môi trường làm việc.
Đối tượng hưởng lợi
+---------------------------------------+
| Đối tượng hưởng lợi |
+-------------------+-------------------+
|
+--------------------+---------------+---------------+--------------------+
| | | |
v v v v
+-----------+ +------------+ +------------+ +------------+
| Sinh viên | | Kỹ sư QA/QC| | Doanh nghiệp| | Nhà NC |
+-----------+ +------------+ +------------+ +------------+
| Case study| | Template | | Tiết kiệm | | Cơ sở dữ |
| thực tế | | FMEA chuẩn | | CoQ, tăng | | liệu thực |
| chuẩn hóa | | & SOPs | | đơn hàng | | nghiệm |
+-----------+ +------------+ +------------+ +------------+
- Sinh viên khối ngành Kỹ thuật / Quản lý Công nghiệp: Cung cấp tài liệu tham khảo hoàn chỉnh về cách triển khai phương pháp luận FMEA thực tế trong nhà xưởng cơ khí, vượt ra khỏi lý thuyết sách vở.
- Kỹ sư Quản lý Chất lượng (QA/QC Engineers): Nhận được bộ quy chuẩn biểu mẫu chấm điểm FMEA, kinh nghiệm thiết lập cữ dưỡng đo và phương pháp xử lý sai lệch bản vẽ tiêu chuẩn Mỹ (ANSI) - Quốc tế (ISO).
- Chủ doanh nghiệp sản xuất cơ khí vừa và nhỏ (SMEs): Mô hình tinh gọn giúp cắt giảm chi phí phế phẩm, nâng cao chỉ số năng lực quá trình ($C_{pk}$), đáp ứng các yêu cầu khắt khe để tham gia vào chuỗi cung ứng toàn cầu.
- Các nhà nghiên cứu ứng dụng: Cung cấp bộ dữ liệu thực nghiệm về mối quan hệ giữa điều kiện vi khí hậu nhà xưởng (nhiệt độ, ánh sáng) đến tỷ lệ sai lỗi của người lao động.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu để triển khai mô hình PFMEA tại nhà xưởng vừa và nhỏ?
Doanh nghiệp chỉ cần thành lập nhóm nòng cốt từ 4 - 6 nhân sự (gồm Kỹ thuật, Sản xuất, QA/QC, Nhà xưởng), chuẩn hóa danh mục sản phẩm, có sơ đồ quy trình công nghệ chi tiết và thiết lập hệ thống ghi nhận nhật ký phế phẩm hàng ngày mà không cần đầu tư phần mềm đắt tiền.
2. Sự khác nhau cốt lõi giữa hệ thống FMEA thiết kế (DFMEA) và FMEA quá trình (PFMEA)?
DFMEA (Design FMEA) tập trung vào việc ngăn chặn các lỗi phát sinh do khâu tính toán vật liệu, hình học và chức năng sản phẩm ngay từ phòng R&D. Trong khi đó, PFMEA (Process FMEA) tập trung vào việc triệt tiêu các lỗi do 5 yếu tố sản xuất gây ra: Con người, Máy móc, Nguyên vật liệu, Phương pháp thao tác và Môi trường nhà xưởng.
3. Làm thế nào để giải quyết tình trạng chấm điểm S - O - D mang tính chủ quan của các thành viên?
Nhóm FMEA cần ban hành bảng tiêu chí định lượng chuẩn trước khi chấm điểm (Ví dụ: Mức $O = 8$ tương ứng chính xác với tỷ lệ lỗi $50/\text{nghìn đơn vị}$, mức $D = 2$ bắt buộc phải có đồ gá kiểm tra tự động dừng chuyền). Đồng thời áp dụng kỹ thuật lấy ý kiến đồng thuận thông qua phân tích mẫu đo kiểm lặp lại (Gage R&R).
4. Tại sao việc khắc phục lỗi kích thước lại bắt đầu từ việc đào tạo đọc bản vẽ ANSI thay vì chỉnh máy tiện/phay?
Phân tích 5 Whys chỉ ra rằng máy móc cơ khí tại xưởng vẫn đạt độ lặp lại chính xác, nhưng công nhân gia công nhầm lẫn các hình chiếu cạnh và hình chiếu đứng do sự khác biệt giữa chuẩn ANSI (Mỹ - góc chiếu thứ 3) và chuẩn ISO (Việt Nam - góc chiếu thứ 1). Do đó, can thiệp vào nhận thức và đào tạo mang lại hiệu quả tức thì với chi phí 0 đồng.
5. Chi phí duy trì hệ thống PFMEA định kỳ là bao nhiêu?
Chi phí duy trì thực tế gần như bằng không sau khi quy trình kiểm soát (Control Plan) đã được tích hợp vào các bảng kiểm tra SOP hàng ngày. Chi phí định kỳ duy nhất là ngân sách hiệu chuẩn thiết bị đo (thước cặp, panme) theo chu kỳ 6 hoặc 12 tháng/lần.
Kết luận

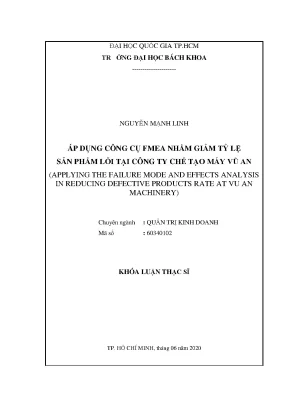

Đề tài khóa luận tốt nghiệp "Áp dụng công cụ FMEA nhằm giảm tỷ lệ sản phẩm lỗi tại Công ty Chế tạo máy Vũ An" của tác giả Nguyễn Mạnh Linh đã chứng minh tính hiệu quả vượt trội của việc kết hợp giữa công cụ định lượng FMEA và các phương pháp giải quyết vấn đề cốt lõi như Ishikawa 5M1E, 5 Whys và Pareto.
Dự án không chỉ giải quyết triệt để bài toán chất lượng kỹ thuật nội bộ (giảm 83.4% tổng chỉ số RPN, hạ tỷ lệ lỗi từ 8.4% xuống 1.2%), mà còn mang lại giá trị thương mại sống còn: giúp doanh nghiệp giữ vững vị thế nhà cung ứng chiến lược cấp 1 cho đối tác Hoa Kỳ Kreg Medical, mở ra cơ hội thâm nhập sâu rộng vào chuỗi cung ứng thiết bị y tế toàn cầu. Mô hình cải tiến tinh gọn, chi phí thấp này chính là hình mẫu chuyển đổi quản trị chất lượng thiết thực cho các doanh nghiệp sản xuất cơ khí phụ trợ tại Việt Nam hiện nay.
