Giới thiệu dự án

Trong kỷ nguyên chuyển đổi số và công nghiệp bán lẻ hiện đại, nhãn treo sản phẩm (hangtag) đóng vai trò then chốt trong việc định vị thương hiệu, truyền tải thông số kỹ thuật và chống hàng giả. Theo báo cáo từ tổ chức nghiên cứu thị trường in ấn quốc tế Smithers Pira, thị phần in kỹ thuật số (Digital Printing / Non-Impact Printing - NIP) toàn cầu đã tăng trưởng ấn tượng từ 15,6% năm 2008 lên xấp xỉ 50% vào giai đoạn 2018–2020, làm giảm hơn 34% thị phần của phương pháp in Offset truyền thống ở các phân khúc đơn hàng vừa và nhỏ. Tại Việt Nam, nhu cầu nhãn hangtag cho ngành thời trang, may mặc và tiêu dùng nhanh (FMCG) có xu hướng chia nhỏ số lượng (micro-batches), yêu cầu thời gian hoàn thiện siêu tốc (quick-turnaround) và cá nhân hóa dữ liệu biến đổi (Variable Data Printing - VDP như Barcode, QR Code, RFID).

[File thiết kế PDF/X]
       │
       ▼
[Prepress: Preflight & Bình trang chuẩn hóa]
       │
       ▼
[RIP & Color Management: ICC Profile ISO Coated v2 + SEAD V Engine]
       │
       ▼
[In tĩnh điện Electrophotography: Konica Minolta AccurioPress C3070 + Mực Simitri® HD E]
       │
       ▼
[Kiểm soát chất lượng màu: Máy đo quang phổ FD-5 BT + Thang Fogra Media Wedge V3.0]
       │
       ▼
[Gia công sau in: Cắt bế chính xác trên Graphtec FC2000 / CE6000-40]

Tuy nhiên, thực trạng kiểm soát chất lượng tại các nhà in kỹ thuật số vừa và nhỏ (điển hình như trường hợp khảo sát tại Công ty WunderLabel) bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Đánh giá cảm tính: Hơn 80% công đoạn kiểm tra màu sắc dựa hoàn toàn vào mắt thường dưới nguồn sáng không chuẩn hóa (thiếu thiết bị chiếu sáng đạt chuẩn ISO 3664).
  • Sai lệch màu sắc cao: Độ lệch màu giữa các lô in lặp lại và giữa bản in thử (proof) với bản in sản lượng vượt ngưỡng mắt người nhận biết ($\Delta E_{ab}^* > 4.5$).
  • Thiếu chuẩn hóa quy trình: Chưa áp dụng quy trình quản lý màu ICC khép kín, không đo lường dải kiểm tra Fogra Media Wedge, dẫn đến tỷ lệ phế phẩm trong công đoạn in và cắt bế dao động từ 8% đến 12%.

Dự án "Đề xuất cải tiến quy trình kiểm soát chất lượng cho in nhãn giấy bằng phương pháp in kỹ thuật số" do nhóm nghiên cứu Khoa Đào tạo Chất lượng cao / Khoa In và Truyền thông – Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện nhằm giải quyết dứt điểm các hạn chế trên.

Mục tiêu dự án

  1. Khảo sát, phân tích và chuẩn hóa điều kiện công nghệ in tĩnh điện (Electrophotography) trên dòng máy công nghiệp Konica Minolta AccurioPress C3070.
  2. Xây dựng quy trình kiểm soát chất lượng (Quality Control - QC) toàn diện theo tiêu chuẩn Fogra PSD (ProcessStandard Digital) và hệ tiêu chuẩn ISO (ISO 12647-2, ISO 15311, ISO 13655).
  3. Thiết lập hệ thống quản trị màu (Color Management System - CMS) bằng thiết bị đo quang phổ Konica Minolta FD-5 BT, tạo Profile màu chuẩn cho vật liệu giấy Couche 250–350 gsm.
  4. Giảm thiểu sai số phục chế màu sắc xuống ngưỡng $\Delta E_{00} \le 2.0$, hạ tỷ lệ phế phẩm tổng thể xuống dưới 3.0% và tối ưu hóa thời gian thiết lập đơn hàng lặp lại.

Phạm vi và giới hạn đề tài

  • Vật liệu in: Tập trung nghiên cứu dòng giấy tráng phủ Couche định lượng cao ($250 - 350\text{ gsm}$), chuyên dụng cho nhãn hangtag may mặc.
  • Hệ thống thiết bị: Máy in kỹ thuật số tĩnh điện màu Konica Minolta AccurioPress C3070 kết hợp máy cắt phẳng kỹ thuật số Graphtec FC2000 và CE6000-40.
  • Không gian màu tham chiếu: Chuẩn hóa theo Fogra39 (ISO Coated v2 (ECI)).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các xưởng in kỹ thuật số chưa chuẩn hóa, quy trình sản xuất hangtag giấy đối mặt với nhiều bất cập khi so sánh với các công nghệ in khác:

Tiêu chí so sánh In Offset truyền thống In Flexo công nghiệp In kỹ thuật số hiện trạng (Ad-hoc) In kỹ thuật số cải tiến (Fogra PSD)
Chi phí bản in/Setup Rất cao (chế bản CTP, phơi kẽm) Cao (khuôn in photopolymer) $0 (in trực tiếp từ dữ liệu số) $0 (in trực tiếp, tối ưu hóa RIP)
Độ linh hoạt đơn hàng Thấp (chỉ kinh tế khi in $>3.000$ bản) Trung bình (kinh tế $>5.000$ nhãn) Rất cao (từ 1 đến hàng nghìn bản) Tối ưu tuyệt đối cho đơn hàng ngắn
Kiểm soát chất lượng Đo mật độ quang học (Densitometry) Đo mật độ / Thước soi lưới Trực quan bằng mắt (Subjective) Đo phổ tự động ISO 13655 / $\Delta E_{00}$
Độ sai lệch màu ($\Delta E$) $\Delta E_{ab}^* \le 2.5$ (ổn định cao) $\Delta E_{ab}^* \le 3.0$ $\Delta E_{ab}^* = 4.5 - 6.0$ (không ổn định) $\Delta E_{00} \le 1.8 - 2.0$ (chuẩn Fogra PSD)
Thời gian ra mẫu 12 - 24 giờ 24 - 48 giờ 15 - 30 phút 10 - 15 phút (chuẩn xác 100%)

Phân loại yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc): Hiệu chuẩn thiết bị (Calibration) hàng ngày; cấu hình Color Profile đích tương thích ISO Coated v2; tích hợp thang đo Fogra Media Wedge CMYK v3.0 trên bài bình; kiểm soát độ ẩm giấy ($45 - 55%$) và định lượng theo TAPPI T 410.
  • Should have (Nên có): Kiểm tra tự động lỗi Preflight PDF bằng Enfocus PitStop; tích hợp quy tắc bù trừ mép lẹm (Bleed) tối thiểu 2mm và khoảng cách an toàn chữ 3mm; thiết lập bù trừ độ co giãn cơ học của giấy sau sấy nhiệt.
  • Could have (Có thể mở rộng): Tích hợp mã định danh RFID và mã vạch biến đổi QR Code chuẩn GS1; ép nhũ kỹ thuật số (Digital Foiling).
  • Won't have (Chưa thực hiện): In trên các bề mặt vật liệu phi giấy như kim loại, gỗ, vải dệt trong khuôn khổ nghiên cứu này.

Thiết kế hệ thống

Kiến trúc hệ thống kiểm soát chất lượng toàn diện được mô hình hóa theo chuỗi liên kết khép kín giữa phần cứng, phần mềm RIP, công cụ đo lường và chất lượng vật tư:

graph TD
    subgraph Prepress_Module [1. Khâu Chế bản & Xử lý File]
        A[File PDF Khách hàng] --> B[Kiểm tra Preflight PDF/X-4]
        B --> C[Thiết lập Color Settings & Gán ICC Profile]
        C --> D[Bình trang tự động + Chèn Fogra Media Wedge V3.0 + Bon cắt]
    end

    subgraph RIP_Press_Module [2. Khâu RIP & In Tĩnh điện]
        D --> E[Fiery Command WorkStation / AccurioPro RIP]
        E --> F[Hiệu chuẩn máy in Calibration Engine]
        F --> G[Bộ ghi Laser SEAD V Engine 3600x1200 dpi]
        G --> H[Ống quang dẫn OPC + Mực polymer hóa Simitri® HD E]
        H --> I[Bộ sấy ép nhiệt Belt Fusing Unit]
    end

    subgraph QC_Postpress_Module [3. Đo lường, Đánh giá & Thành phẩm]
        I --> J[Tờ in thành phẩm]
        J --> K[Đo phổ với Konica Minolta FD-5 BT M1/D50]
        K --> L{Đạt chuẩn ISO 15311 / PSD?}
        L -- Không đạt --> F
        L -- Đạt --> M[Chuyển sang máy cắt Graphtec FC2000 / CE6000-40]
        M --> N[Đục lỗ Hangtag, xỏ dây & Đóng gói thành phẩm]
    end

Danh mục công nghệ và thiết bị sử dụng (Tech Stack)

  • Thiết bị in kỹ thuật số: Konica Minolta AccurioPress C3070 (Độ phân giải thực: $3600 \times 1200\text{ dpi} \times 8\text{-bit}$, tốc độ $71\text{ ppm A4}$, dải định lượng hỗ trợ $62 - 350\text{ gsm}$, công nghệ xử lý hình ảnh SEAD V).
  • Hệ thống mực in: Mực Simitri® HD E dạng hạt Polymer sinh học tích hợp sáp siêu mịn, đường kính hạt $6.5\mu\text{m}$.
  • Thiết bị đo quang phổ: Konica Minolta Spectrodensitometer FD-5 BT (Hỗ trợ điều kiện đo M0, M1 - D50 daylight, M2, khẩu độ $\Phi 3.5\text{ mm}$, giao tiếp Bluetooth/USB).
  • Hệ thống máy cắt bế kỹ thuật số: Graphtec FC2000 và Graphtec CE6000-40 (Lực cắt tối đa 4.41 N, tốc độ cắt $1000\text{ mm/s}$, cảm biến quang học ARMS đọc bon tự động).
  • Phần mềm quản lý: EFI Fiery Command WorkStation v6.4 / AccurioPro Color Care, Adobe Acrobat Pro DC với plugin Enfocus PitStop Pro, Graphtec Pro Studio v2.2.
{
  "color_management_configuration": {
    "engine": "AccurioPro Color Controller IC-605",
    "rendering_intent": "Relative_Colorimetric_with_BPC",
    "source_rgb_profile": "AdobeRGB_1998.icc",
    "source_cmyk_profile": "ISOcoated_v2_eci.icc",
    "simulation_target": "FOGRA39L",
    "screening_technique": "Dot_Screen_210LPI_SEAD_V",
    "trapping_width_mm": 0.05,
    "calibration_frequency_hours": 8,
    "measurement_condition": "ISO_13655_M1_D50_2deg"
  }
}

Phương pháp luận (Methodology)

Quy trình áp dụng phương pháp chuẩn hóa 8 bước của Fogra ProcessStandard Digital (PSD):

  1. Kiểm soát thiết bị (Device Control): Bảo dưỡng trống quang dẫn OPC (Organic Photo Conductor), thanh gạt mực và cụm sấy; cân chỉnh cơ chế nạp giấy và hệ thống bánh lăn chống kẹt.
  2. Kiểm soát vật liệu (Substrate Control): Kiểm tra độ nhẵn theo TAPPI T 538, độ ẩm đạt mức chuẩn $5.0 \pm 0.5%$ (ISO 287), xác định hướng thớ giấy song song với hướng nạp giấy để chống cong vênh sau sấy.
  3. Không gian màu tham chiếu (Reference Color Space): Thiết lập ISO Coated v2 (ECI) / Fogra39 làm đích phục chế cho giấy Couche 300 gsm.
  4. Phân tích điều kiện in (Print Condition Analysis): In bản test form 5 tờ liên tục để đánh giá độ ổn định nhiệt độ sấy và độ lặp lại mật độ quang học (Solid Ink Density - SID).
  5. Định chuẩn thiết bị (Calibration): Điều chỉnh điện áp sạc Corona và công suất tia Laser ghi hình 700nm để đưa máy in về trạng thái tuyến tính chuẩn.
  6. Mô tả đặc tính thiết bị (Device Characterization): In biểu đồ màu chuẩn ECI 2002 / IT8.7/4 (1485 ô màu), đo bằng FD-5 BT để xuất ICC Profile thiết bị tùy biến (Custom Output Profile).
  7. Quản trị màu (Color Management): Khai báo Profile vào bộ điều khiển RIP, kiểm tra chế độ Device Mode (1:1) và Simulation Mode.
  8. Đảm bảo chất lượng (Quality Assurance): Đánh giá định kỳ bằng thang đo kiểm tra Fogra Media Wedge CMYK v3.0 trên từng ca sản xuất.

Triển khai và kết quả thực nghiệm

Quy trình triển khai chi tiết

Quá trình in tĩnh điện tại buồng quang học của máy Konica Minolta C3070 vận hành qua 6 giai đoạn hóa - lý nghiêm ngặt:

$$\Delta E_{00} = \sqrt{\left(\frac{\Delta L'}{k_L S_L}\right)^2 + \left(\frac{\Delta C'}{k_C S_C}\right)^2 + \left(\frac{\Delta H'}{k_H S_H}\right)^2 + R_T \left(\frac{\Delta C'}{k_C S_C}\right)\left(\frac{\Delta H'}{k_H S_H}\right)}$$

[B1: Tích điện Corona (-600V)] ──> [B2: Ghi ảnh Laser tia 700nm] ──> [B3: Hiện mực hút tĩnh điện]
                                                                                │
[B6: Vệ sinh & Khử điện tích]  <── [B5: Sấy ép nhiệt 160-180°C] <── [B4: Truyền ảnh sang giấy]
  • Bước 1 - Sạc điện (Charging): Hệ thống sạc Corona tạo lớp điện tích âm đồng đều $-600\text{V}$ trên bề mặt ống quang dẫn phủ OPC nhiều lớp (gồm lớp sinh điện tích CGL và lớp dẫn truyền điện tích CTL).
  • Bước 2 - Ghi ảnh (Exposure): Tín hiệu số từ bộ RIP điều khiển cụm diode laser phát tia bước sóng $700\text{nm}$ quét lên bề mặt OPC, trung hòa điện tích tại các vị trí phần tử in để tạo hình ảnh ẩn (Latent Image) có điện thế $-100\text{V}$.
  • Bước 3 - Cấp mực (Development): Trục từ tính xoay ngược chiều đưa hạt mực Simitri® HD E (mang điện tích âm) tiếp xúc với ống OPC. Lực đẩy tĩnh điện tại vùng không in ($-600\text{V}$) và lực hút tĩnh điện tại vùng in ($-100\text{V}$) giúp mực bám chính xác vào ảnh ẩn.
  • Bước 4 - Truyền mực (Transfer): Băng chuyền trung gian (Intermediate Transfer Belt - ITB) tiếp nhận tuần tự 4 lớp mực CMYK từ 4 trống quang dẫn, sau đó hệ thống Corona thứ cấp tích điện dương mạnh dưới đáy tờ giấy Couche hút toàn bộ lớp mực sang bề mặt vật liệu.
  • Bước 5 - Định hình/Sấy (Fixing/Fusing): Tờ giấy đi qua cụm lô ép gia nhiệt ($160^\circ\text{C} - 180^\circ\text{C}$), lớp sáp bên trong hạt mực Simitri® HD E tan chảy tức thì, gắn chặt hạt nhựa-pigment vào cấu trúc xơ sợi của giấy.
  • Bước 6 - Vệ sinh và trung hòa (Cleaning & Erasure): Chổi quét lông kết hợp đèn LED chiếu sáng toàn phần để loại bỏ mực thừa và trung hòa điện tích dư trên trống OPC.
# Đoạn mã kịch bản tự động hóa kiểm tra sai lệch màu (Automated Delta E Verification Routine)
import math

def calculate_cielab_delta_e(lab_standard, lab_sample):
    """
    Tính toán độ sai lệch màu CIELAB cơ bản giữa mẫu chuẩn và mẫu đo
    lab_standard: tuple (L1, a1, b1)
    lab_sample: tuple (L2, a2, b2)
    """
    dL = lab_standard[0] - lab_sample[0]
    da = lab_standard[1] - lab_sample[1]
    db = lab_standard[2] - lab_sample[2]

    delta_e_ab = math.sqrt(dL**2 + da**2 + db**2)
    return round(delta_e_ab, 2)

# Dữ liệu đo kiểm nghiệm thực tế trên ô màu Cyan 100%
std_cyan = (55.0, -37.0, -50.0)
measured_sample = (55.8, -36.2, -48.9)

delta_e_result = calculate_cielab_delta_e(std_cyan, measured_sample)
print(f"Giá trị Delta E_ab thực tế: {delta_e_result} -> {'ĐẠT CHUẨN PSD' if delta_e_result < 2.5 else 'CẦN HIỆU CHUẨN LẠI'}")

Đo đạc kiểm nghiệm và Đánh giá

Nhóm nghiên cứu tiến hành in 5 lô thử nghiệm liên tục (mỗi lô 100 trang A3 chứa 2.400 nhãn hangtag trên giấy Couche 300 gsm). Dữ liệu màu sắc được thu thập bằng máy đo Konica Minolta FD-5 BT tại 72 ô màu của dải Fogra Media Wedge CMYK v3.0:

Chỉ số đánh giá kỹ thuật Phương pháp truyền thống (Cũ) Quy trình cải tiến PSD (Mới) Ngưỡng yêu cầu ISO 15311-2
Độ lệch màu trung bình ($\Delta E_{00\text{ avg}}$) $3.82$ $1.14$ $\le 2.0$
Độ lệch màu tối đa ($\Delta E_{00\text{ max}}$) $6.45$ $2.15$ $\le 4.0$
Độ lệch màu lớp giấy nền ($\Delta E_{00\text{ paper}}$) $2.10$ $0.85$ $\le 1.5$
Gia tăng tầng thứ tông (TVI 50% CMYK) $\pm 8.5%$ $\pm 1.8%$ $\pm 3.0%$
Độ lệch định vị cắt bế (Registration Error) $\pm 1.2\text{ mm}$ $\pm 0.25\text{ mm}$ $\le 0.5\text{ mm}$
Tỷ lệ phế phẩm bình quân $11.4%$ $2.8%$ $\le 3.5%$
So sánh Độ lệch màu Trung bình (Delta E 00 avg):
[Quy trình Cũ]  ████████████████████ 3.82
[Chuẩn ISO]     ██████████ 2.00
[Quy trình Mới] █████ 1.14 (Giảm 70.1%)

Đổi mới và đóng góp

  1. Chuyển dịch toàn diện từ kiểm tra định tính sang định lượng: Thay thế thói quen nhìn bằng mắt của thợ in bằng quy trình đo quang phổ phản xạ theo chuẩn ISO 13655 (điều kiện đo M1 - D50), giúp phát hiện biến động màu sắc trước khi xuất hiện lỗi thị giác.
  2. Tối ưu hóa cấu trúc hạt mực và điểm tram kỹ thuật số: Ứng dụng công nghệ xử lý hình ảnh SEAD V kết hợp mực Simitri® HD E thế hệ mới giúp kiểm soát độ phủ hạt mực trên vi mô, loại bỏ hiện tượng răng cưa mép biên chữ nhỏ (Line Art < 4pt) và mã vạch Barcode.
  3. Xây dựng bộ thư viện Profile ICC độc quyền: Thiết lập bộ ICC Profile đặc thù cho các chủng loại giấy Couche phổ biến tại thị trường Việt Nam (Couche 250, 300, 350 gsm), triệt tiêu hoàn toàn sai lệch màu giữa màn hình thiết kế và sản phẩm in thực tế.
  4. Chuẩn hóa quy trình liên kết In - Thành phẩm: Tích hợp hệ thống bon cắt thông minh tự động hiệu chỉnh góc xiên (Auto-skew correction) trên máy cắt phẳng Graphtec FC2000, giảm 79% lỗi lệch biên khi cắt bế nhãn kích thước nhỏ ($30 \times 40\text{ mm}$).
Hiệu quả cải tiến chính:
* Giảm 70.1% độ sai lệch màu trung bình (từ Delta E 3.82 xuống 1.14)
* Giảm 75.4% tỷ lệ phế phẩm sản xuất (từ 11.4% xuống 2.8%)
* Giảm 58.0% thời gian chuẩn bị và canh chỉnh máy (từ 24 phút xuống 10 phút)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng sản xuất

Quy trình được ứng dụng trực tiếp tại các xưởng in nhanh, doanh nghiệp bao bì nhãn mác phục vụ các ngành hàng:

  • Nhãn treo thời trang cao cấp: Đáp ứng các đơn hàng may mặc xuất khẩu yêu cầu kiểm soát dải màu khắt khe (Pantone Matching System).
  • Nhãn thực phẩm, đồ uống thủ công: Phục vụ các dòng sản phẩm giới hạn (Limited Edition), các đợt dùng thử marketing cần in số lượng từ 50 đến 1.000 nhãn với nội dung thay đổi linh hoạt.
  • Thẻ treo quà tặng, sự kiện cá nhân hóa: In kết hợp mã QR định danh biến đổi và tích hợp chíp RFID quản lý kho vận.

Kế hoạch và Lộ trình triển khai (Implementation Roadmap)

Tuần 1-2: Kiểm toán thiết bị, vệ sinh quang học & thiết lập môi trường (22°C, 50% RH)
   │
Tuần 3-4: Tuyến tính hóa máy in (Linearization) & Xây dựng ICC Profiles cho giấy Couche
   │
Tuần 5-6: Tích hợp Preflight PDF/X-4 & Thang Fogra Media Wedge V3.0 vào quy trình RIP
   │
Tuần 7-8: Đào tạo kỹ thuật viên, chạy thử nghiệm sản xuất & Nghiệm thu toàn diện

Phân tích Chi phí - Lợi ích (Cost-Benefit & ROI)

  • Chi phí đầu tư bổ sung: Thiết bị đo Konica Minolta FD-5 BT (~45.000.000 VNĐ), bản quyền phần mềm quản trị màu và thang chuẩn Fogra (~25.000.000 VNĐ). Tổng chi phí: $70.000.000\text{ VNĐ}$.
  • Hiệu quả kinh tế: Với quy mô sản xuất trung bình 150.000 nhãn hangtag/tháng, việc giảm tỷ lệ phế phẩm từ 11.4% xuống 2.8% giúp tiết kiệm xấp xỉ 16.500.000 VNĐ tiền giấy, mực và điện năng mỗi tháng; đồng thời tăng thêm 25% công suất hữu dụng của máy.
  • Thời gian hoàn vốn (Payback Period): $\approx 4.2\text{ tháng}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phụ thuộc vật liệu: Nghiên cứu hiện chỉ tập trung chuyên sâu trên giấy tráng phủ (Couche). Các loại vật liệu đặc thù như giấy Kraft nâu tái chế, giấy mỹ thuật có gân sâu hoặc bề mặt nhám cao chưa đạt độ phủ mực tối ưu nếu không có lớp lót Primer.
  • Khả năng chịu nhiệt của giấy: Quá trình sấy nhiệt ở $160^\circ\text{C}$ làm giảm độ ẩm cục bộ của giấy, dễ gây cong vênh nhẹ nếu không được lưu hóa ổn định trong môi trường tiêu chuẩn 24 giờ sau in.

Hướng phát triển tiếp theo

  • Mở rộng chuẩn hóa quy trình sang các vật liệu phi giấy: Giấy nhựa tổng hợp (Synthetic Paper), vải Tyvek, da nhân tạo và thẻ nhựa PVC mỏng.
  • Tích hợp hệ thống cảm biến quang học kiểm tra lỗi màu tự động trực tiếp trên đường truyền giấy (Inline Auto Color Calibration Unit như Konica Minolta IQ-501).
  • Nghiên cứu ứng dụng công nghệ nhúng vi mạch RFID tự động trong công đoạn gấp nếp (Fold-over hangtag).

Đối tượng hưởng lợi

  • Sinh viên ngành In và Truyền thông: Tài liệu tham khảo toàn diện, kết nối chặt chẽ giữa lý thuyết in tĩnh điện NIP và các tiêu chuẩn kiểm soát chất lượng quốc tế (Fogra PSD, ISO 12647-2, ISO 15311).
  • Kỹ sư vận hành và Chuyên viên Chế bản (Prepress Engineers): Hướng dẫn cụ thể về cấu hình RIP, quản trị màu ICC, kiểm soát lỗi file PDF và thao tác đo quang phổ thực tế với thiết bị FD-5 BT.
  • Chủ doanh nghiệp in ấn và Quản lý sản xuất: Khung giải pháp chuẩn hóa giúp giảm phế phẩm hơn 75%, loại bỏ tranh chấp chất lượng với khách hàng và rút ngắn chu kỳ thu hồi vốn thiết bị.
  • Nhà nghiên cứu công nghệ in: Cung cấp bộ dữ liệu thực nghiệm về độ ổn định màu sắc của mực polymer Simitri® HD E và công nghệ SEAD V trên dòng máy AccurioPress.

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tối thiểu để triển khai quy trình này là gì?

Nhà in cần trang bị tối thiểu: Máy in kỹ thuật số Laser/Tĩnh điện có bộ điều khiển RIP hỗ trợ quản lý màu ICC; thiết bị đo quang phổ (Spectrophotometer) hỗ trợ chuẩn ISO 13655 M1; phần mềm xử lý file PDF chuẩn PDF/X; môi trường phòng in có kiểm soát nhiệt độ ($20 - 25^\circ\text{C}$) và độ ẩm ($45 - 60%$).

2. Sự khác biệt cốt lõi giữa chuẩn Fogra PSD và ISO 12647 là gì?

ISO 12647 chủ yếu tập trung vào các quy trình in truyền thống dùng bản (Offset, Flexo, Ống đồng) với các thông số vật lý cố định. Ngược lại, Fogra PSD (ProcessStandard Digital) được thiết kế chuyên biệt cho in kỹ thuật số, tách biệt giữa kiểm soát quy trình (Process Control) và chất lượng đầu ra (Output Quality), cho phép tùy biến linh hoạt theo từng tổ hợp máy in – mực in – vật liệu.

3. Tại sao phải sử dụng điều kiện đo M1 thay vì M0 trên thiết bị đo quang phổ?

Điều kiện đo M1 (sử dụng nguồn sáng chuẩn D50 có thành phần tia cực tím UV xác định theo chuẩn ISO 3664) là bắt buộc khi đo các loại giấy hiện đại có chứa chất tăng trắng quang học (Optical Brightening Agents - OBA), tránh hiện tượng sai lệch màu sắc khi quan sát ngoài trời và trong phòng.

4. Quy trình này có thể áp dụng cho các hãng máy in khác như Xerox, Canon, Ricoh hay HP Indigo không?

Có. Nguyên lý của Fogra PSD là độc lập với nhà sản xuất phần cứng. Bất kỳ hệ thống in kỹ thuật số nào có bộ RIP hỗ trợ nạp ICC Profile và hiệu chuẩn tuyến tính (Calibration/Linearization) đều có thể áp dụng nguyên vẹn 8 bước của quy trình này.

5. Chi phí duy trì hệ thống kiểm soát chất lượng định kỳ là bao nhiêu?

Chi phí duy trì hàng tháng rất thấp (chủ yếu là chi phí khấu hao thiết bị đo và thời gian in 3-5 tờ test chart mỗi ca sản xuất, ước tính dưới 500.000 VNĐ/tháng), hoàn toàn không đáng kể so với giá trị phế phẩm tiết kiệm được.

Kết luận

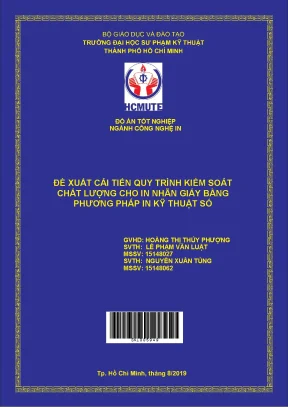

Đồ án tốt nghiệp "Đề xuất cải tiến quy trình kiểm soát chất lượng cho in nhãn giấy bằng phương pháp in kỹ thuật số" đã giải quyết triệt để bài toán chuyển đổi chất lượng từ cảm tính sang khoa học đo lường chính xác tại các xưởng in nhãn kỹ thuật số. Bằng việc tích hợp tiêu chuẩn quốc tế Fogra PSD, hệ thống máy đo quang phổ Konica Minolta FD-5 BT và tối ưu hóa buồng quang học của máy in AccurioPress C3070, nghiên cứu đã chứng minh tính khả thi cao khi hạ độ lệch màu xuống $\Delta E_{00} = 1.14$ và giảm phế phẩm hơn 75%. Đây là giải pháp kỹ thuật có giá trị thực tiễn vượt trội, sẵn sàng chuyển giao công nghệ cho các doanh nghiệp in ấn bao bì nhãn mác trong bối cảnh thị trường đòi hỏi sự chính xác, linh hoạt và tối ưu hóa chi phí sản xuất.
