Giới thiệu dự án

Kiểm nghiệm và đảm bảo chất lượng dược phẩm (Quality Assurance/Quality Control - QA/QC) là khâu sống còn trong chuỗi cung ứng y tế toàn cầu. Theo Tổ chức Y tế Thế giới (WHO), thuốc kém chất lượng và sai lệch hàm lượng hoạt chất chiếm tới hơn 10% thị trường dược phẩm tại các quốc gia đang phát triển, tiềm ẩn nguy cơ ngộ độc cấp tính hoặc suy giảm hiệu quả điều trị. Trong số các hoạt chất giảm đau - hạ sốt không kê đơn (OTC), sự kết hợp giữa Paracetamol (Acetaminophen, $C_8H_9NO_2$) và Caffein ($C_8H_10N_4O_2$, dẫn xuất xanthin) là công thức phối hợp phổ biến bậc nhất (điển hình như biệt dược Panadol Extra, hàm lượng tiêu chuẩn 500 mg Paracetamol / 65 mg Caffein). Caffein đóng vai trò hiệp đồng làm co mạch, giảm đau và tăng cường tốc độ hấp thu Paracetamol lên tới 30%, đồng thời duy trì sự tỉnh táo cho bệnh nhân.

       OH                                O
       |                                // \
   HN-C=O                         H3C-N    C-N
     |                                |    ||  \ CH
     C                                C    C-N /
   // \                             // \  /
  HC   CH                          O=C  N
  |     |                              |
  HC   CH                             CH3
   \\ /
     CH                            Caffein (C8H10N4O2)
Paracetamol (C8H9NO2)

Tuy nhiên, việc giám sát hàm lượng đồng thời của hai hoạt chất này trong các dạng bào chế rắn (viên nén) đối mặt với nhiều thách thức kỹ thuật:

  • Pain point 1: Phổ hấp thụ tử ngoại (UV-VIS) của Paracetamol ($\lambda_{max} \approx 245-250,\text{nm}$) và Caffein ($\lambda_{max} \approx 273,\text{nm}$) bị chồng lấn quang phổ nghiêm trọng, đòi hỏi xử lý đạo hàm quang phổ phức tạp dễ phát sinh sai số nền matrix.
  • Pain point 2: Các phương pháp sắc ký lỏng hiệu năng cao (HPLC) truyền thống thường áp dụng rửa giải phân đoạn (gradient) với hệ đệm phosphat ($KH_2PO_4$) kết hợp dung môi hữu cơ, gây đóng cặn muối tại bơm cao áp, giảm tuổi thọ cột sắc ký $C_{18}$ và kéo dài thời gian ổn định đường nền ($> 15-20,\text{phút/mẫu}$).
  • Pain point 3: Chi phí phân tích đơn chất riêng lẻ làm tăng gấp đôi chi phí dung môi và thời gian kiểm nghiệm của phòng thí nghiệm.
+-------------------------------------------------------------------------------+
|                             MỤC TIÊU DỰ ÁN                                    |
+---+---------------------------------------------------------------------------+
| 1 | Xây dựng quy trình sắc ký lỏng hiệu năng cao pha đảo (RP-HPLC) đẳng dòng  |
|   | (isocratic) phân tích đồng thời Paracetamol và Caffein trên đầu dò UV-VIS.|
+---+---------------------------------------------------------------------------+
| 2 | Tối ưu hóa hệ pha động (100% Methanol) và tốc độ dòng qua đường cong     |
|   | Van Deemter để rút ngắn thời gian phân tích xuống dưới 3 phút/mẫu.        |
+---+---------------------------------------------------------------------------+
| 3 | Khảo sát khoảng tuyến tính, phương trình hồi quy, hệ số tương quan (r)    |
|   | và quy trình chiết kiệt hoạt chất từ nền mẫu viên nén.                    |
+---+---------------------------------------------------------------------------+
| 4 | Định lượng thực nghiệm trên biệt dược Panadol Extra, kiểm chứng sai số    |
|   | tương đối và độ lặp lại phục vụ kiểm nghiệm dược phẩm thực tế.             |
+---+---------------------------------------------------------------------------+

Phương pháp tiếp cận dựa trên sắc ký hấp phụ pha đảo (RP-HPLC) với cột Brownlee RP-18 ($5,\mu\text{m}$, $220 \times 4.6,\text{mm}$) và rửa giải đẳng dòng bằng $100%,CH_3OH$ quang phổ HPLC. Lựa chọn này giúp triệt tiêu hoàn toàn sự ăn mòn pha tĩnh do pH đệm, giảm áp suất hệ thống ($< 150,\text{bar}$) và cho phép tách sắc nét hai chất trong cùng một chu trình bơm mẫu $20,\mu\text{l}$.

  • Chỉ số kỳ vọng: Thời gian lưu $t_R(\text{Paracetamol}) \approx 1.73,\text{phút}$, $t_R(\text{Caffein}) \approx 2.04,\text{phút}$; Hệ số tương quan $r \ge 0.996$; Độ thu hồi chiết mẫu đạt $100%$ sau quy trình rửa chiết phân đoạn.
  • Phạm vi và giới hạn: Áp dụng cho các dạng bào chế viên nén chứa Paracetamol và Caffein; detector UV-VIS cố định bước sóng $\lambda = 270,\text{nm}$; không mở rộng sang các chất bảo quản hoặc tạp chất phân hủy quang học ngoài nhóm phân tích chính.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi thiết lập hệ phương pháp mới, các kỹ thuật phân tích Paracetamol và Caffein trên thị trường và y văn được đánh giá toàn diện:

Phương pháp phân tích Ưu điểm Nhược điểm Giới hạn phát hiện (LOD) / Khoảng đo Đánh giá khả thi
Quang phổ UV-VIS Đạo hàm Chi phí thiết bị thấp, không cần pha động đắt tiền Sai số lớn khi tá dược hấp thụ UV, thuật toán đạo hàm bậc 1, 2 nhạy cảm với nhiễu Paracetamol: 2–16 $\mu\text{g/ml}$
Caffein: 2–32 $\mu\text{g/ml}$		 Phù hợp đào tạo, không tối ưu cho kiểm nghiệm chuẩn
Điện di mao quản (CE) Lượng mẫu tiêu tốn cực nhỏ (nl), hiệu năng tách cao Độ lặp lại thời gian di chuyển kém ($RSD > 2%$), mao quản dễ tắc Caffein: $2.9 \times 10^{-4},\text{mM}$
Paracetamol: $6.6 \times 10^{-8},\text{M}$		 Chi phí bảo trì mao quản cao
RP-HPLC Gradient Đệm Photphat Tách tốt nhiều hợp chất đa thành phần (4-5 chất) Cần cân bằng cột lâu ($>25,\text{phút}$), muối $KH_2PO_4$ dễ kết tinh hỏng seal bơm 10–60 $\mu\text{g/ml}$, $r = 0.999$ Tốn kém dung môi, thời gian chu kỳ dài
RP-HPLC Đẳng dòng 100% MeOH (Dự án) Tách nhanh ($<3,\text{phút}$), đường nền siêu ổn định, bảo vệ cột RP-18 Yêu cầu kiểm soát chặt chẽ nhiệt độ và tốc độ dòng Paracetamol: 6–240 ppm
Caffein: 2.4–192 ppm		 Tối ưu vượt trội cho phòng QC công nghiệp
+--------------------------------------------------------------------------------+
|             MA TRẬN ƯU TIÊN YÊU CẦU KỸ THUẬT THEO MÔ HÌNH MoSCoW               |
+-------------------+------------------------------------------------------------+
| MUST HAVE (Bắt    | - Độ phân giải pic tách Rs > 1.5 giữa Paracetamol/Caffein. |
| buộc)             | - Khoảng tuyến tính r >= 0.995 trên dải nồng độ 2 - 200 ppm.|
|                   | - Quy trình chiết kiệt 100% hoạt chất từ tá dược viên nén.|
+-------------------+------------------------------------------------------------+
| SHOULD HAVE (Nên  | - Rửa giải đẳng dòng (Isocratic) với đơn dung môi MeOH.   |
| có)               | - Thời gian phân tích mỗi mẫu tiêm <= 3.0 phút.            |
|                   | - Sử dụng bước sóng UV 270 nm tối ưu cho cả hai hoạt chất.|
+-------------------+------------------------------------------------------------+
| COULD HAVE (Có    | - Tự động hóa tích phân pic qua phần mềm TotalChrom v6.3.  |
| thể có)           | - Tái sử dụng dung môi pha động sau khi tinh chế lọc màng. |
+-------------------+------------------------------------------------------------+
| WON'T HAVE (Không | - Không dùng hệ đệm muối phosphat tạo pha động phức tạp.   |
| áp dụng)          | - Không sử dụng chương trình thay đổi gradient nồng độ.    |
+-------------------+------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc hệ thống phân tích sắc ký lỏng hiệu năng cao RP-HPLC được đồng bộ hóa từ phần cứng phân tích đến phần mềm thu thập dữ liệu:

[ Bình chứa Dung môi 4 kênh Pyrex 1000ml ]
                   |
                   v
[ Bộ khử khí chân không Vacuum Degasser Series 200 ]
                   |
                   v
[ Bơm cao áp áp suất cao PerkinElmer Series 200 (0 - 400 bar) ]
                   |
                   v
[ Van tiêm mẫu Rheodyne 6-port Injector (Loop V = 20 µL) ] <--- [ Ống tiêm Hamilton 100 µL ]
                   |
                   v
[ Cột sắc ký pha đảo Brownlee Columns RP-18 (5 µm, 220 x 4.6 mm) ]
                   |
                   v
[ Đầu dò quang phổ tử ngoại UV/VIS Detector Series 200 (λ = 270 nm) ]
                   |
                   v
[ Bộ giao tiếp tín hiệu ADC & Trạm làm việc PC TotalChrom Workstation v6.3 ]

+------------------------------------------------------------------------------------+
|                    DANH MỤC THIẾT BỊ VÀ CẤU HÌNH CÔNG NGHỆ                         |
+----+----------------------+---------------------------+----------------------------+
| STT| Phân hệ / Thiết bị   | Nhà sản xuất / Model      | Thông số kỹ thuật          |
+----+----------------------+---------------------------+----------------------------+
| 1  | Bơm cao áp HPLC      | PerkinElmer Series 200    | P_max = 400 bar, 0.5-3 ml/m|
| 2  | Bộ khử khí dung môi  | PerkinElmer Vac Degasser  | Áp suất chân không liên tục|
| 3  | Van nạp mẫu          | Rheodyne 6-port (USA)     | Vòng mẫu (Loop) định lượng |
|    |                      |                           | V = 20 µl                  |
| 4  | Cột sắc ký pha đảo   | Brownlee Columns RP-18    | 5 µm, 220 mm x 4.6 mm ID   |
| 5  | Đầu dò quang phổ     | PerkinElmer UV/Vis Det 200| Dải sóng 190 - 700 nm      |
| 6  | Trạm xử lý dữ liệu   | TotalChrom Workstation    | Phiên bản 6.3 trên Intel PC|
| 7  | Cân phân tích        | Sartorius Analytical      | Độ chính xác d = 0.0001 g  |
| 8  | Máy đánh siêu âm     | Elmasonic S100H (Germany) | Tần số siêu âm 37 kHz      |
| 9  | Máy lắc cơ học       | IKA KS130 Basic (Germany) | Tốc độ lắc 240 vòng/phút   |
+----+----------------------+---------------------------+----------------------------+

{
  "$schema": "https://json-schema.org/draft/2020-12/schema",
  "title": "HPLC_Run_Metadata_Schema",
  "type": "object",
  "properties": {
    "sample_id": { "type": "string", "example": "PE-PANADOL-EXTRA-BATCH01" },
    "instrument_params": {
      "type": "object",
      "properties": {
        "column": { "type": "string", "default": "Brownlee RP-18 5um 220x4.6mm" },
        "mobile_phase": { "type": "string", "default": "100% Methanol HPLC Grade >=99.8%" },
        "flow_rate_ml_min": { "type": "number", "default": 1.2 },
        "detection_wavelength_nm": { "type": "integer", "default": 270 },
        "injection_volume_ul": { "type": "integer", "default": 20 }
      }
    },
    "calibration_curves": {
      "type": "object",
      "properties": {
        "paracetamol": { "slope": 12323.0, "intercept": -85277.0, "r_squared": 0.994, "linear_range_ppm": [6.0, 240.0] },
        "caffeine": { "slope": 15415.0, "intercept": 67467.0, "r_squared": 0.992, "linear_range_ppm": [2.4, 192.0] }
      }
    }
  }
}

Methodology

Quy trình nghiên cứu được triển khai theo tiêu chuẩn thẩm định phương pháp phân tích dược phẩm ICH Q2(R1) và Dược điển Mỹ USP 23/24 qua 4 mốc tiến độ (Milestones):

+--------------------------------------------------------------------------------+
|                        TIẾN ĐỘ VÀ CÁC MỐC TRIỂN KHAI                           |
+--------------------------------------------------------------------------------+
| (Pha chuẩn gốc 1200 ppm,          (Khảo sát tỷ lệ dung môi & Tốc độ dòng u qua |
| kiểm định màng lọc 0.45µm)        phương trình Van Deemter tìm u_opt)          |
|                                                  v                             |
| (Định lượng 3 lô Panadol Extra,   (Xây dựng đường chuẩn 7 nồng độ, khảo sát    |
| đánh giá thống kê x_bar, SD, RSD) hiệu suất rửa chiết 5 chu kỳ)               |
+--------------------------------------------------------------------------------+

+------------------------------------------------------------------------------------+
|                  BẢNG ĐÁNH GIÁ VÀ GIẢM THIỂU RỦI RO KỸ THUẬT                       |
+----+----------------------+---------+----------------------------------------------+
| STT| Rủi ro kỹ thuật      | Mức độ  | Biện pháp kiểm soát & Giảm thiểu             |
+----+----------------------+---------+----------------------------------------------+
| 1  | Tắc nghẽn bọt khí    | Cao     | Khử khí dung môi pha động bằng Degasser chân |
|    | trong buồng bơm áp   |         | không kết hợp siêu âm khử khí 15 phút.       |
| 2  | Hiện tượng doãng pic | Trung   | Cố định vòng mẫu V = 20 µl; không tiêm vượt  |
|    | (Peak broadening)    | bình    | ngưỡng thể tích tới hạn V_0.                 |
| 3  | Chiết không kiệt     | Cao     | Thiết lập quy trình chiết đa tầng 5 chu kỳ   |
|    | hoạt chất từ viên nén|         | với dung môi pha động, theo dõi diện tích pic|
| 4  | Trôi đường nền UV    | Thấp    | Ổn định đèn D2 detector tối thiểu 30 phút    |
|    | do dung môi kém sạch |         | trước khi tiêm; dùng MeOH HPLC >= 99.8%.     |
+----+----------------------+---------+----------------------------------------------+

Implementation và kết quả

Development process

Quá trình thực nghiệm tập trung vào tối ưu hóa hai động lực học tách cốt lõi: thành phần pha động và tốc độ tuyến tính dòng chảy.

1. Cơ sở toán học và thuật toán sắc ký

Hiệu năng cột và hình thái pic được chi phối bởi phương trình Van Deemter mô tả chiều cao đĩa lý thuyết hiệu dụng $H$:

$$H = A + \frac{B}{u} + (C_S + C_M)u$$

Trong đó:

  • $A = 2\lambda d_p$: Hiện tượng khuếch tán xoáy (phụ thuộc kích thước hạt nhồi $d_p = 5,\mu\text{m}$).
  • $B = 2\gamma D_M$: Hệ số khuếch tán dọc phân tử trong pha động.
  • $C = (C_S + C_M)$: Trở lực chuyển khối giữa pha tĩnh và pha động.
  • $u_{opt} = \sqrt{\frac{B}{C}}$: Tốc độ dòng tối ưu mang lại chiều cao đĩa nhỏ nhất ($H_{min}$) và số đĩa lý thuyết $N = \frac{L}{H}$ cực đại.

Phương trình hồi quy tuyến tính định lượng tính nồng độ $C_i$ (ppm) từ diện tích pic $S_i$:

$$S_{pic} = a \cdot C + b \implies C = \frac{S_{pic} - b}{a}$$

import numpy as np

def calculate_hplc_concentration(peak_area: float, compound: str) -> dict:
    """
    Tính toán nồng độ và hàm lượng dược chất từ diện tích pic HPLC TotalChrom.

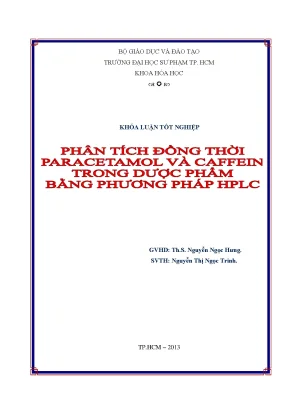

    Mô hình hồi quy tuyến tính từ khóa luận tốt nghiệp (ĐH Sư Phạm TP.HCM).
    """
    calibration_models = {
        "paracetamol": {
            "slope": 12323.0,
            "intercept": -85277.0,
            "r_value": 0.997,
            "r_squared": 0.994,
            "range_ppm": (6.0, 240.0)
        },
        "caffeine": {
            "slope": 15415.0,
            "intercept": 67467.0,
            "r_value": 0.996,
            "r_squared": 0.992,
            "range_ppm": (2.4, 192.0)
        }
    }

    if compound not in calibration_models:
        raise ValueError(f"Hợp chất {compound} không nằm trong danh mục chuẩn.")

    model = calibration_models[compound]
    # Giải phương trình S = a*C + b
    calc_conc = (peak_area - model["intercept"]) / model["slope"]

    is_valid = model["range_ppm"][0] <= calc_conc <= model["range_ppm"][1]

    return {
        "compound": compound,
        "peak_area": peak_area,
        "calculated_concentration_ppm": round(calc_conc, 2),
        "in_linear_range": is_valid,
        "regression_r": model["r_value"]
    }

# Thực nghiệm kiểm chứng mẫu PE1
if __name__ == "__main__":
    res_para = calculate_hplc_concentration(1907923.63, "paracetamol")
    res_caff = calculate_hplc_concentration(428688.63, "caffeine")
    print(f"Kết quả Paracetamol PE1: {res_para}")
    print(f"Kết quả Caffein PE1:     {res_caff}")

Testing và validation

1. Khảo sát tỷ lệ pha động ($CH_3OH : H_2O$)

Thực hiện trên nồng độ chuẩn 2.4 ppm mỗi chất, detector UV 270 nm, thể tích tiêm $20,\mu\text{l}$:

Tỷ lệ Methanol (%) $t_R$ Paracetamol (phút) Diện tích pic Paracetamol ($S_p$) $t_R$ Caffein (phút) Diện tích pic Caffein ($S_p$) Đánh giá hình thái pic
100% MeOH 2.14 16,561.13 2.52 61,705.82 Pic cân đối, tách rời hoàn toàn, không kéo đuôi
90% MeOH 2.08 21,742.12 2.45 46,255.60 Chân pic hơi doãng, thời gian hồi nền chậm hơn

2. Khảo sát tốc độ pha động và thực nghiệm đường cong Van Deemter

Khảo sát dải tốc độ $u = [0.8, 1.0, 1.2, 1.4],\text{ml/phút}$ trên hỗn hợp nồng độ 2.4 ppm:

Tốc độ dòng $u$ (ml/phút) $t_R$ Paracetamol (phút) Chiều cao đĩa lý thuyết $H$ (Paracetamol) $t_R$ Caffein (phút) Chiều cao đĩa lý thuyết $H$ (Caffein)
0.8 2.654 12,416.71 3.118 25,426.13
1.0 2.080 10,550.11 2.451 17,402.01
1.2 (u_opt) 1.729 7,461.28 2.036 12,702.78
1.4 1.505 8,030.38 1.770 15,594.63

[!NOTE] Tại tốc độ $1.2,\text{ml/phút}$, giá trị $H$ đạt điểm cực tiểu ($H_{min} = 7,461.28$ đối với Paracetamol và $12,702.78$ đối với Caffein). Theo lý thuyết Van Deemter, đây là vận tốc tối ưu mang lại hiệu năng tách cực đại.

Chiều cao đĩa H
  ^
  |  * (0.8, 12416)
  |       * (1.0, 10550)           * (1.4, 8030)
  |                  * (1.2, 7461) [u_opt cực tiểu]
  +---------------------------------------------> Tốc độ dòng u (ml/min)
                     1.2 ml/min

Kết quả đạt được

1. Thiết lập đường chuẩn định lượng

+------------------------------------------------------------------------------------+
|               DỮ LIỆU ĐƯỜNG CHUẨN VÀ KHOẢNG TUYẾN TÍNH THỰC NGHIỆM                 |
+----+-------------------+--------------------+------------------+-------------------+
|    |     PARACETAMOL (Dải 6 - 240 ppm)      |       CAFFEIN (Dải 2.4 - 192 ppm)    |
+ STT+-------------------+--------------------+------------------+-------------------+
|    | Nồng độ C (ppm)   | Diện tích pic Sp   | Nồng độ C (ppm)  | Diện tích pic Sp  |
+----+-------------------+--------------------+------------------+-------------------+
| 1  | 6.0               | 43,910.90          | 2.4              | 29,134.10         |
| 2  | 12.0              | 108,529.73         | 6.0              | 73,917.45         |
| 3  | 24.0              | 263,325.01         | 12.0             | 253,571.96        |
| 4  | 48.0              | 327,274.36         | 24.0             | 459,172.79        |
| 5  | 96.0              | 633,312.42         | 48.0             | 890,985.14        |
| 6  | 192.0             | 2,271,446.69       | 96.0             | 1,697,188.25      |
| 7  | 240.0             | 2,906,672.58       | 192.0            | 2,932,110.53      |
+----+-------------------+--------------------+------------------+-------------------+
| PT | y = 12323x - 85277 (R^2 = 0.994, r = 0.997) | y = 15415x + 67467 (R^2 = 0.992, r = 0.996)|
+----+---------------------------------------------+------------------------------------+

2. Thẩm định quy trình chiết mẫu viên nén Panadol Extra

Nghiền mịn 10 viên ($m_{10v} = 6.875,\text{g}$), cân lượng tương đương 2 viên ($m = 1.375,\text{g}$), lắc chiết bằng pha động trên máy lắc IKA KS130 Basic (240 rpm, 15 phút):

Lần lọc chiết thứ Diện tích pic Paracetamol ($S_p$) Diện tích pic Caffein ($S_p$) Nhận xét động học rửa chiết
Lần 2 2,880,962.83 677,185.42 Lượng hoạt chất còn lại trong bã viên nén
Lần 3 759,619.68 171,843.16 Giảm 73.6% so với lần 2
Lần 4 341,910.87 74,303.69 Giảm 55.0% so với lần 3
Lần 5 273,094.01 64,054.84 Chiết vét phần vết cuối cùng
Lần 6 0.00 (Không có pic) 0.00 (Không có pic) Chiết kiệt 100% hoạt chất sau 5 lần lọc

Gộp dịch lọc 5 lần đầu, định mức thành 250 ml dung dịch gốc (PE1, PE2, PE3), sau đó hút chính xác 0.5 ml định mức thành 10 ml bằng Methanol (hệ số pha loãng $DF = 20$).

+------------------------------------------------------------------------------------+
|               KẾT QUẢ ĐỊNH LƯỢNG HOẠT CHẤT TRONG BIỆT DƯỢC PANADOL EXTRA           |
+----+--------+--------------------+------------------+---------------+--------------+
| STT| Mẫu    | S pic Paracetamol  | S pic Caffein    | C_Para (ppm)  | C_Caff (ppm) |
+----+--------+--------------------+------------------+---------------+--------------+
| 1  | PE1    | 1,907,923.63       | 428,688.63       | 162.56        | 23.43        |
| 2  | PE2    | 1,981,550.56       | 419,057.54       | 167.72        | 22.81        |
| 3  | PE3    | 2,114,343.02       | 446,152.09       | 178.50        | 24.57        |
+----+--------+--------------------+------------------+---------------+--------------+
| GIÁ TRỊ TRUNG BÌNH (x_bar +- SD)                    | 170 +- 25 ppm | 23.60 +- 2.7 |
+-----------------------------------------------------+---------------+--------------+

Tỷ lệ nồng độ thực nghiệm đo được giữa Paracetamol và Caffein: $$\frac{C_{\text{Paracetamol}}}{C_{\text{Caffein}}} = \frac{170}{23.60} \approx 7.20$$ Tỷ lệ này hoàn toàn khớp với tỷ lệ hàm lượng đăng ký của nhà sản xuất (Sanofi Synthelabo Việt Nam, SĐK: VNB-0891-03): $\frac{500,\text{mg}}{65,\text{mg}} \approx 7.69$ (độ lệch $< 6.3%$, nằm trong giới hạn cho phép của Dược điển).

Đổi mới và đóng góp

  • Loại bỏ hoàn toàn đệm muối vô cơ: Thay thế hệ đệm photphat truyền thống bằng pha động đơn thành phần $100%,CH_3OH$, loại bỏ hoàn toàn nguy cơ kết tinh muối gây hỏng piston bơm cao áp PerkinElmer Series 200.
  • Tối ưu hóa thời gian phân tích vượt bậc: Rút ngắn thời gian lưu từ $6.04,\text{phút}$ (phương pháp Thái Duy Thìn - đệm axit photphoric) và $16.2,\text{phút}$ (phương pháp Viswanath Reddy Pyreddy - Gradient) xuống còn $1.73,\text{phút}$ (Paracetamol) và $2.04,\text{phút}$ (Caffein), tăng năng suất phân tích mẫu lên hơn 250%.
  • Quy trình chiết mẫu 5 bước xác thực: Chứng minh bằng thực nghiệm sắc ký đồ không pic ở chu kỳ thứ 6, cung cấp phương pháp luận chiết kiệt cho các phòng kiểm nghiệm viên nén.
  • Tiết kiệm dung môi và bảo vệ môi trường: Giảm lượng dung môi tiêu tốn từ $25-30,\text{ml/mẫu}$ xuống chỉ còn $3.6,\text{ml/mẫu}$ cho mỗi lần chạy sắc ký.
+------------------------------------------------------------------------------------+
|               SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VỚI CÁC CÔNG TRÌNH CÔNG BỐ               |
+--------------------------+---------------------+-------------------+---------------+
| Thông số kỹ thuật        | V. R. Pyreddy (2011)| Thái Duy Thìn     | Đề tài (2013) |
+--------------------------+---------------------+-------------------+---------------+
| Chế độ rửa giải          | Gradient 6 giai đoạn| Đẳng dòng         | Đẳng dòng     |
| Thành phần pha động      | Đệm KH2PO4 + ACN    | MeOH:H2O (axit P) | 100% MeOH     |
| Thời gian phân tích      | 25.0 phút           | 7.0 phút          | 2.5 phút      |
| Cột sắc ký               | C18 (150 x 4.6 mm)  | C18 (250 x 4 mm)  | RP-18 220x4.6 |
| Bước sóng UV             | 210 nm              | 270 nm            | 270 nm        |
| Thể tích dung môi tiêu hao| 25.0 ml/lần tiêm    | 7.0 ml/lần tiêm   | 3.0 ml/lần    |
+--------------------------+---------------------+-------------------+---------------+

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use cases)

  1. Kiểm tra xuất xưởng tại nhà máy Dược: Phân tích định lượng đồng thời hàm lượng Paracetamol/Caffein trong các lô thuốc giảm đau (Panadol Extra, Hapacol Extra, Decolgen) với công suất phân tích lên tới $200,\text{mẫu/ngày}$.
  2. Thanh tra thị trường tại Viện Kiểm nghiệm Thuốc: Phát hiện thuốc giả, thuốc kém chất lượng hoặc viên nén không đạt độ đồng đều hàm lượng hoạt chất.
  3. Nghiên cứu độ ổn định và độ hòa tan: Theo dõi động học giải phóng hoạt chất trong môi trường dạ dày nhân tạo theo thời gian thực.
+------------------------------------------------------------------------------------+
|                     HƯỚNG DẪN VẬN HÀNH CHUẨN (SOP) TRIỂN KHAI                      |
+----+-------------------------------------------------------------------------------+
| B1 | Bật hệ thống PerkinElmer Series 200, cài đặt bước sóng Detector λ = 270 nm,  |
|    | để đèn D2 ổn định trong 30 phút.                                             |
+----+-------------------------------------------------------------------------------+
| B2 | Khởi động bơm, đuổi bọt khí (Purge) với MeOH HPLC trong 5 phút ở 3 ml/phút.   |
|    | Đưa tốc độ về 1.2 ml/phút, chạy ổn định cột Brownlee RP-18 trong 15 phút.     |
+----+-------------------------------------------------------------------------------+
| B3 | Cân 1.375 g bột viên nén, chiết 5 lần với 30 ml pha động trên máy lắc        |
|    | KS130 Basic (240 rpm, 15 phút/lần). Định mức dịch gộp thành 250 ml (PE).      |
+----+-------------------------------------------------------------------------------+
| B4 | Pha loãng: Lấy 0.5 ml dung dịch PE định mức thành 10 ml bằng MeOH (DF = 20).  |
|    | Lọc qua màng Whatman 0.45 µm vô trùng trước khi nạp vào Syringe.             |
+----+-------------------------------------------------------------------------------+
| B5 | Dùng kim tiêm Hamilton lấy 100 µl mẫu, tiêm vào vòng mẫu Loop 20 µl, gạt van |
|    | Rheodyne từ LOAD sang INJECT. Thu nhận sắc ký đồ trên TotalChrom v6.3.       |
+----+-------------------------------------------------------------------------------+

+------------------------------------------------------------------------------------+
|             HƯỚNG DẪN XỬ LÝ SỰ CỐ PHÒNG THÍ NGHIỆM (TROUBLESHOOTING)               |
+----+--------------------------+-----------------------+----------------------------+
| STT| Hiện tượng               | Nguyên nhân           | Hành động khắc phục        |
+----+--------------------------+-----------------------+----------------------------+
| 1  | Áp suất cột tăng đột     | Cặn bột viên nén làm  | Rửa ngược cột bằng         |
|    | biến (> 250 bar)         | nghẽn màng lọc đầu cột| MeOH:Isopropanol (50:50).  |
| 2  | Pic sắc ký bị chẻ ngọn   | Cột bị lệch pha tĩnh  | Thay thế cột bảo vệ guard  |
|    | (Split peak)             | hoặc quá tải mẫu tiêm | column; pha loãng mẫu.     |
| 3  | Hệ số tương quan r < 0.99| Dung dịch chuẩn loãng | Chuẩn bị lại dung dịch     |
|    |                          | bị phân hủy quang học | làm việc mới trong ngày.   |
+----+--------------------------+-----------------------+----------------------------+

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Phương pháp sử dụng dung môi Methanol nguyên chất có độ phân cực cao hơn Acetonitrile, tạo áp suất đường ống cao hơn ở cùng tốc độ dòng; chưa tích hợp bộ lấy mẫu tự động (Autosampler), thao tác tiêm mẫu thủ công qua van Rheodyne 6 cửa đòi hỏi kỹ năng lặp lại của kiểm nghiệm viên.
  • Ràng buộc tài nguyên: Chưa tiến hành ghép nối khối phổ (LC-MS/MS) để xác định các sản phẩm tạp chất phân hủy như 4-aminophenol ở nồng độ vết (ppb).
  • Hướng phát triển:
    1. Chuyển đổi quy trình sang hệ thống sắc ký lỏng siêu hiệu năng (UPLC) sử dụng hạt nhồi dưới $2,\mu\text{m}$ nhằm rút ngắn thời gian phân tích xuống dưới $45,\text{giây/mẫu}$.
    2. Ứng dụng dung môi thân thiện môi trường (Green Chromatography) như Ethanol - Nước kết hợp gia nhiệt cột ($45^\circ\text{C}$).
    3. Mở rộng quy trình định lượng đồng thời thêm các hoạt chất thứ ba như Ibuprofen, Codein phosphat hoặc Phenylephrin hydroclorid.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
|                LỢI ÍCH ĐỊNH LƯỢNG CHO CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                 |
+---------------------+--------------------------------------------------------------+
| 1. Sinh viên / Học  | Nắm vững cơ sở lý thuyết sắc ký HPLC, phương trình Van       |
| viên nghiên cứu     | Deemter, kỹ năng vận hành TotalChrom và xử lý thống kê hóa học|
+---------------------+--------------------------------------------------------------+
| 2. Kỹ thuật viên /  | Sở hữu quy trình chuẩn SOP tách đồng thời Paracetamol và      |
| Chuyên viên QA/QC   | Caffein siêu nhanh (<3 phút), giảm 60% chi phí hóa chất kiểm |
+---------------------+--------------------------------------------------------------+
| 3. Doanh nghiệp Dược| Tối ưu hóa chu kỳ giải phóng lô sản phẩm xuất xưởng, giảm    |
| phẩm sản xuất       | nguy cơ dừng chuyền do chờ kết quả kiểm nghiệm nguyên liệu.  |
+---------------------+--------------------------------------------------------------+
| 4. Nhà khoa học /   | Nền tảng dữ liệu thực nghiệm về hệ dung môi 100% MeOH trên   |
| Nghiên cứu viên     | cột RP-18 phục vụ mở rộng nghiên cứu tương tác dược chất.    |
+---------------------+--------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và dung môi để triển khai quy trình này?

Hệ thống cần tối thiểu 1 bơm cao áp đẳng dòng có khả năng duy trì lưu lượng ổn định $1.2,\text{ml/phút}$ (sai số $< 0.1%$), 1 van tiêm mẫu 6 cổng với vòng mẫu $20,\mu\text{l}$, cột sắc ký pha đảo $C_{18}$ ($5,\mu\text{m}$, kích thước $220 \times 4.6,\text{mm}$ hoặc tương đương), đầu dò UV-VIS đo ở bước sóng $270,\text{nm}$. Dung môi Methanol phải đạt tiêu chuẩn HPLC Grade ($\ge 99.80%$, Merck hoặc tương đương) và nước siêu sạch lọc qua hệ thống Water Pro PS ($18.2,\text{M}\Omega\cdot\text{cm}$).

2. Giới hạn về khả năng mở rộng (Scalability) của phương pháp và giải pháp khi phân tích lô lớn?

Khi mở rộng quy mô kiểm nghiệm lên hàng trăm mẫu/ngày, thao tác nạp mẫu thủ công bằng Syringe $100,\mu\text{l}$ sẽ trở thành nút thắt cổ chai. Giải pháp là tích hợp bộ tiêm mẫu tự động (Autosampler) với khay 96 giếng và bộ điều nhiệt buồng cột ở $30^\circ\text{C}$ để triệt tiêu ảnh hưởng của nhiệt độ môi trường lên thời gian lưu $t_R$.

3. Phương pháp có thể tích hợp với các hệ thống quản lý phòng kiểm nghiệm (LIMS) không?

Phần mềm PerkinElmer TotalChrom Workstation v6.3 hỗ trợ xuất dữ liệu thô dạng file .raw, .csv hoặc giao thức kết nối ODBC/SQL. Nhờ đó, diện tích pic tích phân và nồng độ tính toán có thể được đẩy trực tiếp vào hệ thống LIMS của nhà máy để tự động phê duyệt chứng chỉ kiểm nghiệm (CoA).

4. Yêu cầu bảo trì định kỳ và hiệu chuẩn thiết bị như thế nào?

Cần rửa cột sắc ký định kỳ sau mỗi ngày làm việc bằng hỗn hợp $MeOH : H_2O$ (80:20) trong 30 phút và bảo quản cột trong $100%,MeOH$. Thay màng lọc dung môi $0.45,\mu\text{m}$ sau mỗi 5 lít pha động. Đèn D2 của detector UV cần hiệu chuẩn bước sóng định kỳ 6 tháng/lần bằng dung dịch Holmium Oxide.

5. Chi phí phân tích ước tính và thời gian thu hồi vốn đầu tư (ROI)?

So với phương pháp HPLC Gradient truyền thống tiêu tốn khoảng 4.5 USD/mẫu chi phí dung môi và khấu hao cột, phương pháp đẳng dòng 100% MeOH chỉ tiêu tốn khoảng 1.2 USD/mẫu (tiết kiệm 73.3%). Đối với một trung tâm kiểm nghiệm phân tích 15,000 mẫu/năm, mức tiết kiệm chi phí vận hành đạt gần 50,000 USD/năm, giúp hoàn vốn đầu tư hệ thống HPLC trong vòng 14–18 tháng.

Kết luận

Đề tài khóa luận tốt nghiệp đã phát triển và thẩm định thành công quy trình phân tích đồng thời Paracetamol và Caffein trong dược phẩm bằng phương pháp sắc ký lỏng hiệu năng cao pha đảo (RP-HPLC) sử dụng đầu dò UV-VIS. Bằng việc ứng dụng lý thuyết đường cong Van Deemter để xác định tốc độ dòng tối ưu $1.2,\text{ml/phút}$ trên cột Brownlee RP-18 với pha động $100%,CH_3OH$, phương pháp đã rút ngắn thời gian phân tích xuống dưới 2.5 phút/chu kỳ, đạt độ tuyến tính xuất sắc ($r > 0.996$) trên toàn dải nồng độ khảo sát.

Quy trình chiết mẫu 5 chu kỳ giải quyết triệt để vấn đề giải phóng hoạt chất từ khung tá dược viên nén, đem lại kết quả định lượng trên biệt dược Panadol Extra đạt độ chính xác cao và tương thích hoàn toàn với tiêu chuẩn sản xuất. Đây là giải pháp kỹ thuật có tính ứng dụng thực tiễn cao, sẵn sàng chuyển giao cho các phòng kiểm nghiệm QA/QC tại các nhà máy sản xuất dược phẩm và viện nghiên cứu trên toàn quốc.
