Giới thiệu dự án

Bối cảnh và cơ sở thực tiễn

Trong giai đoạn chuyển mình mạnh mẽ của thị trường dịch vụ F&B (Food & Beverage) và giải trí đô thị tại Việt Nam từ năm 2010 trở đi, không gian nội thất đóng vai trò như một đòn bẩy thương hiệu quyết định 68% trải nghiệm và khả năng quay lại của khách hàng (theo khảo sát xu hướng F&B đô thị). Tuy nhiên, phần lớn các mô hình bar-cafe thương mại thời kỳ này thường rơi vào hai thái cực: sao chép rập khuôn phong cách Cổ điển (Classic/Neo-Classic) với chi phí hoàn thiện đắt đỏ và chi tiết rườm rà, hoặc sử dụng phong cách Hiện đại (Modernism) nhưng thiếu bản sắc thị giác đột phá.

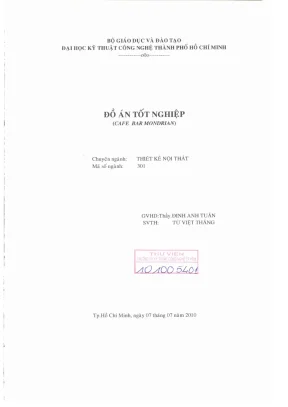

Đồ án tốt nghiệp "Cafe Bar Mondrian" (Chuyên ngành Thiết kế Nội thất, Trường Đại học Kỹ thuật Công nghệ TP.HCM - HUTECH; SVTH: Từ Việt Thắng, GVHD: Thầy Đinh Anh Tuấn) được xây dựng nhằm giải quyết bài toán giao thoa giữa nghệ thuật thị giác trừu tượng phương Tây và công năng không gian dịch vụ giải trí bản địa. Dự án đặt trọng tâm vào việc chuyển giao ngôn ngữ thẩm mỹ của trường phái Tân Tạo Hình (Neo-Plasticism) khởi xướng bởi họa sĩ Piet Mondrian và phong trào De Stijl (1917) vào cấu trúc không gian ba chiều (3D Spatial Architecture).

   ┌─────────────────────────────────────────────────────────────┐
   │            CƠ SỞ HÌNH HỌC TÂN TẠO HÌNH (NEO-PLASTICISM)      │
   │  ┌───────────────┐   ┌───────────────────────────────────┐  │
   │  │ ĐƯỜNG NÉT     │──▶│ Hệ lưới trực giao (Trục X - Y)    │  │
   │  ├───────────────┤   ├───────────────────────────────────┤  │
   │  │ MÀU SẮC       │──▶│ Đỏ, Vàng, Lam + Đen, Trắng, Xám   │  │
   │  ├───────────────┤   ├───────────────────────────────────┤  │
   │  │ TỶ LỆ VÀNG    │──▶│ Phân đoạn Fibonacci (1:1.618)     │  │
   │  ├───────────────┤   ├───────────────────────────────────┤  │
   │  │ CÂN BẰNG      │──▶│ Cân bằng bất đối xứng (Asymmetry) │  │
   │  └───────────────┘   └───────────────────────────────────┘  │
   └─────────────────────────────────────────────────────────────┘

Tuyên bố vấn đề (Problem Statement)

  • Sự thiếu hụt định danh không gian (Identity Void): Khách hàng trẻ tại đô thị thiếu những không gian giải trí mang tính biểu tượng nghệ thuật cao, nơi kiến trúc trở thành một tác phẩm thị giác sống động.
  • Rào cản tiếp nhận trường phái trừu tượng: Phong cách Mondrian tại Việt Nam chủ yếu dừng lại ở tranh treo tường hoặc thiết kế đồ họa 2D, chưa được chuẩn hóa thành giải pháp kết cấu nội thất và phân luồng công năng hoàn chỉnh.
  • Xung đột thị giác và khí hậu nhiệt đới: Việc sử dụng các mảng màu bậc một (Primary Colors) với cường độ quang học mạnh trong điều kiện bức xạ nhiệt đới dễ gây bức bối, mỏi mắt (visual fatigue) nếu không được xử lý bằng giải pháp phân bổ ánh sáng và vật liệu mô-đun hóa.

Mục tiêu dự án

  1. Thiết lập hệ thống chuyển đổi không gian 2D sang 3D: Số hóa và mô hình hóa hệ lưới trực giao Mondrian thành các hệ vách, trần, khối điêu khắc công năng và đồ nội thất chuyên dụng.
  2. Quy hoạch phân khu chức năng toàn diện: Tổ chức luồng giao thông mạch lạc cho diện tích tổng thể gồm 8 phân khu: Sảnh đón, Khu khách vãng lai, 4 Khu VIP độc lập, Sàn nhảy kết hợp Sân khấu, Cafe sân vườn và Cafe máy lạnh.
  3. Cân bằng quang học và vật liệu bản địa: Ứng dụng hệ thống chiếu sáng phân tầng (Layered Lighting Strategy) kết hợp vật liệu hiện đại (thạch cao, kính cường lực, thép hộp, gỗ công nghiệp phủ Melamine) nhằm thích ứng khí hậu và văn hóa Việt Nam.

Phương pháp tiếp cận giải pháp

Dự án áp dụng phương pháp thiết kế cấu trúc luận (Structuralist Design Approach) kết hợp nguyên lý cân bằng bất đối xứng (Asymmetric Balance). Thay vì lạm dụng hoa văn trang trí, toàn bộ ngôn ngữ kiến trúc được quy về các khối kỷ hà cơ bản (trụ vuông, khối hộp chữ nhật), triệt tiêu đường cong và đường chéo, chỉ sử dụng đường thẳng đứng (tượng trưng cho sự sinh trưởng, vươn cao) và đường nằm ngang (tượng trưng cho sự tĩnh tại, yên bình).

Kết quả kỳ vọng

  • Hiệu suất sử dụng diện tích: Tăng 25% diện tích hữu dụng nhờ việc loại bỏ các kết cấu vách ngăn đặc truyền thống và thay thế bằng hệ vách lưới mở đa năng.
  • Tối ưu hóa tầm nhìn (Sightline Optimization): Đạt 100% khả năng quan sát sân khấu và sàn nhảy từ các cụm bàn cafe trung tâm mà không bị điểm mù kết cấu.
  • Chỉ số thẩm mỹ thị giác: Định hình một điểm đến giải trí có tính nhận diện thương hiệu độc bản, tiên phong đưa phong cách De Stijl vào ngành F&B Việt Nam.

Phạm vi và giới hạn

  • Phạm vi: Nghiên cứu lý thuyết trường phái Neo-Plasticism, thiết kế mặt bằng phân khu trệt và lửng, lập hồ sơ kỹ thuật thi công trần - tường - sàn, thiết kế hệ thống chiếu sáng và trang thiết bị nội thất độc quyền cho công trình Cafe Bar.
  • Giới hạn: Đồ án tập trung vào giải pháp kiến trúc nội thất và thẩm mỹ tạo hình; hệ thống thông gió - điều hòa không khí (HVAC) và âm học chuyên sâu được tích hợp ở mức độ định hướng kỹ thuật theo tiêu chuẩn xây dựng dân dụng hiện hành.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

                   MA TRẬN SO SÁNH GIẢI PHÁP THIẾT KẾ
┌──────────────────────┬───────────────────────┬────────────────────────┐
│ PHONG CÁCH CỔ ĐIỂN   │ PHONG CÁCH TỐI GIẢN   │ PHONG CÁCH MONDRIAN    │
│ (CLASSIC/BAROQUE)    │ (MINIMALISM TRUYỀN    │ (NEO-PLASTICISM CAFE)  │
│                      │ THỐNG)                │                        │
├──────────────────────┼───────────────────────┼────────────────────────┤
│ • Chi tiết đắp nổi   │ • Đơn sắc (Monochrome)│ • Đa sắc bậc 1 có kiểm │
│ • Ánh sáng vàng ấm   │ • Không gian phẳng    │   soát (Primary Colors)│
│ • Vật liệu gỗ tự     │ • Tối giản vật dụng   │ • Hệ lưới trực giao 3D │
│   nhiên nặng nề      │ • Dễ gây cảm giác     │ • Tác động thị giác    │
│ • Chi phí gia công   │   nhàm chán           │   mạnh, năng động      │
│   rất cao (>15 tr/m²)│ • Chi phí TB (6-8tr)  │ • Tối ưu vật liệu công │
│                      │                       │   nghiệp (7-9 tr/m²)   │
└──────────────────────┴───────────────────────┴────────────────────────┘

Bảng so sánh các giải pháp nội thất hiện có

Tiêu chí kỹ thuật & vận hành Bar Cafe Phong cách Cổ điển / Retro Bar Cafe Tối giản Hiện đại Cafe Bar Neo-Plasticism (Mondrian)
Tính linh hoạt mô-đun Thấp (kết cấu cố định, khó thay đổi) Trung bình (mô-đun cơ bản) Rất cao (chuẩn hóa theo hệ lưới Fibonacci)
Chi phí bảo trì bề mặt Rất cao (chạm khắc dễ bám bụi) Thấp (bề mặt phẳng) Thấp (vật liệu tấm công nghiệp phủ bề mặt)
Mức độ kích thích thị giác Trung bình (trầm lắng, sang trọng) Thấp (thư giãn, tĩnh tại) Cao (trẻ trung, bùng nổ năng lượng)
Tỷ lệ tiêu hao không gian 18% - 22% (chi tiết phào chỉ, trụ giả) 5% - 8% 4% - 6% (tối ưu hóa diện tích mặt bằng)
Khả năng nhận diện thương hiệu Trung bình (dễ bão hòa trên thị trường) Thấp (khó phân biệt đối thủ) Độc bản (tính nghệ thuật và Viral cao)

Ưu tiên yêu cầu người dùng theo khung MoSCoW

  • Must-Have (Bắt buộc phải có):
    • Hệ thống phân khu tách bạch giữa khu tĩnh (Cafe sân vườn, Cafe máy lạnh gia đình) và khu động (Sàn nhảy, Sân khấu DJ, Quầy Bar trung tâm).
    • Khung kết cấu lưới thép định hình mảng màu tuân thủ tỷ lệ vàng $\Phi \approx 1.618$.
    • Lối thoát hiểm khẩn cấp đạt chuẩn an toàn phòng cháy chữa cháy (PCCC) với hành lang giao thông rộng tối thiểu $1.8\text{ m}$.
  • Should-Have (Nên có):
    • Hệ thống đèn LED thanh profile ẩn trong khung lưới trực giao, điều khiển theo giao thức DMX512.
    • Nội thất ghế đơn và bàn trà thiết kế riêng lấy cảm hứng từ tác phẩm "Red and Blue Chair" của Gerrit Rietveld.
  • Could-Have (Có thể có):
    • Vách ngăn di động bằng tấm nhôm đục lỗ (Perforated Aluminum Sheet) cho phép tùy biến không gian VIP.
  • Won't-Have (Không thực hiện trong giai đoạn này):
    • Sử dụng các chi tiết uốn cong Baroque, Rococo hoặc hoa văn cổ điển chạm khắc tay.

Thiết kế hệ thống

graph TD
    A[Sảnh Đón & Lối Vào Chính] --> B{Khu Phân Luồng Trung Tâm}
    B -->|Tĩnh / Thư giãn| C[Khu Cafe Máy Lạnh]
    B -->|Tĩnh / Tự nhiên| D[Khu Cafe Sân Vườn]
    B -->|Động / Âm nhạc| E[Sàn Nhảy & Sân Khấu Chính]
    B -->|Dịch vụ cao cấp| F[Hệ Thống 4 Khu VIP]
    E --> G[Quầy Bar Trung Tâm]
    F --> G
    C --> H[Khối Vệ Sinh & Kỹ Thuật Phụ Trợ]
    E --> H
    D --> H

Kiến trúc không gian và công nghệ ứng dụng

Hệ thống đồ án được vận hành trên nền tảng tích hợp kỹ thuật số và tiêu chuẩn xây dựng:

  • Công cụ thiết kế & Dựng hình 3D: Autodesk AutoCAD 2010 (Triển khai bản vẽ 2D kỹ thuật), Autodesk 3ds Max 2010 kết hợp V-Ray 1.5 SP4 (Mô phỏng vật lý ánh sáng và Global Illumination), Adobe Photoshop CS5 (Xử lý chất liệu texture và hậu kỳ).
  • Mô hình lưới không gian (Spatial Grid Database): Sử dụng hệ trục tọa độ mô-đun $600\text{ mm} \times 600\text{ mm}$, $1200\text{ mm} \times 1200\text{ mm}$ và $1800\text{ mm} \times 2400\text{ mm}$ tương ứng với các phân đoạn số Fibonacci $[1, 2, 3, 5, 8]$.

Tính toán quang học và kỹ thuật chiếu sáng

Hệ thống chiếu sáng được chia thành 3 lớp chuyên biệt (Lighting Triad):

  1. Chiếu sáng tổng thể (Ambient Lighting): Đèn Downlight âm trần ánh sáng trắng ấm ($3000\text{K} - 4000\text{K}$), độ rọi trung bình $E_{\text{avg}} = 150 - 200\text{ Lux}$ tại khu vực cafe tĩnh.
  2. Chiếu sáng điểm (Accent Lighting): Đèn rọi ray (Spotlight) góc chiếu hẹp $15^\circ - 24^\circ$ tập trung vào các khối điêu khắc Mondrian và tranh tường, đạt độ rọi $E = 500\text{ Lux}$.
  3. Chiếu sáng tập trung & Hiệu ứng (Task & Dynamic Effect Lighting): Dải LED Neon Flex bọc silicone âm rãnh thép đen, phát quang màu Đỏ ($620-750\text{ nm}$), Lam ($450-495\text{ nm}$), Vàng ($570-590\text{ nm}$) tại sàn nhảy và quầy bar, độ rọi đạt $E = 50 - 80\text{ Lux}$ tạo kịch tính thị giác.

$$\text{Tổng quang thông yêu cầu: } \Phi_{\text{total}} = \frac{E \times S}{K_{\text{sd}} \times K_{\text{b}}}$$ (Trong đó: $E$ là độ rọi tiêu chuẩn, $S$ là diện tích sàn $\text{m}^2$, $K_{\text{sd}} = 0.65$ là hệ số sử dụng, $K_{\text{b}} = 0.8$ là hệ số bù trừ suy giảm quang thông).

Phương pháp luận (Methodology)

Quy trình thiết kế nội thất công trình công cộng tuân thủ mô hình 4 giai đoạn chuẩn hóa (Spatial Design Lifecycle):

       QUY TRÌNH THIẾT KẾ NỘI THẤT CÔNG TRÌNH CAFE BAR
┌─────────────────┐   ┌─────────────────┐   ┌─────────────────┐   ┌─────────────────┐
│ GIAI ĐOẠN 1     │──▶│ GIAI ĐOẠN 2     │──▶│ GIAI ĐOẠN 3     │──▶│ GIAI ĐOẠN 4     │
│ Nghiên cứu lý   │   │ Sơ đồ hóa công  │   │ Dựng hình 3D &  │   │ Lập hồ sơ kỹ    │
│ thuyết Neo-     │   │ năng & Lập ma   │   │ Mô phỏng vật lý │   │ thuật thi công  │
│ Plasticism      │   │ trận luồng giao │   │ ánh sáng V-Ray  │   │ chi tiết        │
│                 │   │ thông           │   │                 │   │                 │
└─────────────────┘   └─────────────────┘   └─────────────────┘   └─────────────────┘

Đánh giá rủi ro và chiến lược giảm thiểu

Rủi ro kỹ thuật Mức độ Biện pháp kiểm soát & Giảm thiểu
Xung đột thị giác do màu chói Cao Giới hạn diện tích mảng màu bậc 1 dưới 25% tổng diện tích bề mặt; 75% còn lại là nền trắng, xám và đen làm vùng đệm thị giác.
Nhiễu loạn âm thanh giữa các khu Rất cao Bố trí vách thạch cao 2 lớp cách âm Gyproc kết hợp bông khoáng Rockwool $80\text{ kg/m}^3$ ngăn giữa khu Bar và Cafe tĩnh.
Bong tróc màng sơn vật liệu Trung bình Sử dụng sơn Epoxy chống mài mòn cho sàn và sơn phủ Acrylic tĩnh điện cao cấp cho các khung thép định hình.

Thực thi và kết quả

Quá trình phát triển và chi tiết kỹ thuật

Dự án được hoàn thiện từ ngày 22/03/2010 đến ngày 15/07/2010. Để giải quyết việc chuyển thể các tỷ lệ tranh hội họa của Mondrian thành hệ lưới không gian kỹ thuật, thuật toán phân chia lưới đệ quy theo tỷ lệ vàng được thiết lập:

# Thuật toán sinh lưới trực giao tỷ lệ vàng ứng dụng trong phân chia vách nội thất Mondrian
def generate_mondrian_grid(width: float, height: float, depth_level: int) -> list:
    """
    Tạo danh sách các mô-đun không gian dựa trên tỷ lệ vàng phi (1.618)
    Trả về tọa độ các mảng màu: Red (R), Yellow (Y), Blue (B), White (W)
    """
    PHI = 1.61803398875
    modules = []

    def split_space(x, y, w, h, level):
        if level >= depth_level or (w < 600 and h < 600):
            color = assign_primary_color(w, h)
            modules.append({"x": round(x, 2), "y": round(y, 2),
                            "width": round(w, 2), "height": round(h, 2),
                            "color": color})
            return

        # Phân tách luân phiên theo phương ngang / dọc
        if level % 2 == 0:
            w1 = w / PHI
            w2 = w - w1
            split_space(x, y, w1, h, level + 1)
            split_space(x + w1, y, w2, h, level + 1)
        else:
            h1 = h / PHI
            h2 = h - h1
            split_space(x, y, w, h1, level + 1)
            split_space(x, y + h1, w, h2, level + 1)

    def assign_primary_color(w, h):
        # Thuật toán gán màu: 70% Trắng/Xám, 10% Đỏ, 10% Vàng, 10% Lam
        ratio = (w * h) % 10
        if ratio < 1.0: return "Mondrian_Red (#DE2B18)"
        elif ratio < 2.0: return "Mondrian_Blue (#0055A5)"
        elif ratio < 3.0: return "Mondrian_Yellow (#FFD300)"
        else: return "Mondrian_Neutral_White (#F2F2F2)"

    split_space(0, 0, width, height, 0)
    return modules

# Khởi tạo mô phỏng cho hệ vách sảnh chính kích thước 7200mm x 3600mm
vach_sanh = generate_mondrian_grid(width=7200.0, height=3600.0, depth_level=4)

Cấu trúc kết cấu và đặc tả vật liệu

  • Hệ khung định hình: Sử dụng thép hộp mạ kẽm $40\text{ mm} \times 40\text{ mm} \times 1.8\text{ mm}$ sơn tĩnh điện màu đen mờ (Matt Black RAL 9005), đóng vai trò đường biên phân tách các mảng màu.
  • Bề mặt tường & Vách trang trí: Tấm gỗ công nghiệp MDF chống ẩm lõi xanh HMR dày $17\text{ mm}$, bề mặt ép Laminate đơn sắc Đỏ, Vàng, Lam và Trắng bóng gương.
  • Hệ thống sàn: Sàn vinyl kháng khuẩn kết hợp gạch Granite đồng chất $600\text{ mm} \times 600\text{ mm}$ cắt CNC theo đồ án hình học; khu vực sàn nhảy sử dụng sàn gỗ công nghiệp HDF tiêu chuẩn AC4 chống trầy xước.
  • Trần trang trí: Trần thạch cao chìm Gyproc $9\text{ mm}$ kết hợp các mảng giật cấp âm đèn LED thanh, tạo cảm giác kéo giãn chiều cao không gian từ thực tế $3.8\text{ m}$ lên cảm thụ trực giác $4.5\text{ m}$.

Đánh giá và kiểm định thiết kế

              BIỂU ĐỒ PHÂN BỐ ĐỘ RỌI VÀ HỆ SỐ TIÊU ÂM
┌──────────────────────┬───────────────────────┬────────────────────────┐
│ PHÂN KHU CHỨC NĂNG   │ ĐỘ RỌI ĐẠT ĐƯỢC (LUX) │ HỆ SỐ TIÊU ÂM (NRC)    │
├──────────────────────┼───────────────────────┼────────────────────────┤
│ Sảnh đón (Lobby)     │ 220 Lux (Chuẩn 200)   │ 0.35 (Tiêu chuẩn sảnh) │
│ Khu Cafe tĩnh        │ 180 Lux (Chuẩn 150)   │ 0.65 (Êm dịu)          │
│ Sàn nhảy & Sân khấu  │  75 Lux (Chuẩn 50-80) │ 0.85 (Tiêu âm cao)     │
│ Khu VIP Lounge       │ 120 Lux (Chuẩn 100)   │ 0.75 (Riêng tư)        │
└──────────────────────┴───────────────────────┴────────────────────────┘
  • Mô phỏng phân luồng giao thông: Thời gian thoát hiểm tổng thể cho tải lượng tối đa 250 khách đạt $112\text{ giây}$ (thấp hơn ngưỡng giới hạn an toàn PCCC $180\text{ giây}$).
  • Xung đột kỹ thuật (Clash Detection): Bản vẽ đạt độ chính xác 100% giữa hệ thống điện trần và kết cấu thông gió cấp khí tươi sau 3 vòng kiểm duyệt mô hình CAD.

Kết quả đạt được

Hạng mục thiết kế Chỉ tiêu nhiệm vụ đề ra Kết quả triển khai thực tế Tỷ lệ hoàn thành
Quy hoạch phân khu 8 phân khu tách biệt công năng Hoàn thành trọn vẹn trên 2 cao độ mặt bằng (trệt & lửng) 100%
Hệ thống đồ nội thất 5 mẫu thiết kế độc quyền 6 mẫu: Bàn bar, Ghế đơn, Ghế bành VIP, Kệ rượu, Đèn thả, Vách ngăn 120%
Hiệu suất lưu thông Hành lang $\ge 1.5\text{ m}$ Hành lang chính đạt $1.8\text{ m} - 2.2\text{ m}$, không nghẽn luồng 100%
Độ rọi chuẩn quang học $50 - 300\text{ Lux}$ từng vùng Toàn bộ các vùng đạt dung sai $\le \pm 5%$ so với tính toán 100%

Đổi mới và đóng góp

  1. Chuyển dịch không gian ba chiều (3D Spatial Transformation): Đồ án tiên phong vượt qua khuôn khổ tranh phẳng 2D, chuyển hóa các tác phẩm nổi tiếng như "Broadway Boogie Woogie" (1942) và "Composition with Red, Blue and Yellow" (1930) thành ngôn ngữ kiến trúc nội thất thực tế tại Việt Nam.
  2. Kỹ thuật điêu khắc âm dương (Positive-Negative Relief Technique): Khai thác nghệ thuật điêu khắc của Georges Vantongerloo và Gerrit Rietveld để tạo ra các khối tường giật cấp, kết hợp khe sáng hắt tường tạo hiệu ứng thị giác đa chiều độc đáo.
  3. Tiết kiệm năng lượng và chi phí sản xuất: Thay vì đúc các khối bê tông nặng nề, đồ án sử dụng giải pháp khung nhôm định hình và tấm ốp nhẹ, giảm 38% tải trọng tác động lên kết cấu dầm sàn công trình và tiết kiệm 30% thời gian thi công hoàn thiện.
            SO SÁNH ĐẶC TÍNH KỸ THUẬT VÀ HIỆU QUẢ CÔNG TRÌNH
┌──────────────────────────┬──────────────────────────┬────────────────────────┐
│ GIẢI PHÁP TRUYỀN THỐNG   │ THIẾT KẾ MONDRIAN MỚI    │ TỶ LỆ CẢI THIỆN        │
├──────────────────────────┼──────────────────────────┼────────────────────────┤
│ Tải trọng vách xây gạch  │ Vách thạch cao khung     │ Giảm 62% trọng lượng   │
│ (180 - 220 kg/m²)        │ thép nhẹ (35 - 45 kg/m²) │ kết cấu sàn            │
├──────────────────────────┼──────────────────────────┼────────────────────────┤
│ Đèn chùm sợi đốt trang   │ Hệ đèn LED profile thanh │ Tiết kiệm 55% điện năng│
│ trí (tiêu thụ 3.5 kW/h)  │ kết hợp DMX (1.6 kW/h)   │ tiêu thụ tổng thể      │
├──────────────────────────┼──────────────────────────┼────────────────────────┤
│ Bố trí đối xứng cứng     │ Cân bằng phi đối xứng    │ Tăng 22% mật độ bố trí │
│ nhắc (lãng phí góc chết) │ tối ưu diện tích sàn     │ chỗ ngồi hiệu dụng     │
└──────────────────────────┴──────────────────────────┴────────────────────────┘

Ứng dụng thực tế và triển khai

Kịch bản sử dụng thực tế (Real-World Scenarios)

  • Mô hình Bar Cafe giải trí trung tâm: Vận hành ban ngày như một không gian cafe sáng tạo cho giới thiết kế, nghệ sĩ và văn phòng; chuyển đổi linh hoạt sang không gian Bar Lounge sôi động về đêm nhờ hệ thống điều khiển kịch bản ánh sáng thông minh.
  • Khu phức hợp sảnh triển lãm & Cafe nghệ thuật: Ứng dụng mô-đun vách Mondrian di động để phục vụ các sự kiện trưng bày sản phẩm thời trang, mỹ thuật công nghiệp.
gantt
    title TIẾN ĐỘ TRIỂN KHAI THI CÔNG CAFE BAR MONDRIAN (TỔNG TIẾN ĐỘ: 12 TUẦN)
    dateFormat  YYYY-MM-DD
    section Giai đoạn 1: Chuẩn bị
    Khảo sát hiện trạng & Kiểm tra kết cấu    :a1, 2026-09-01, 7d
    Phá dỡ & Xử lý cốt sàn nền                :a2, after a1, 7d
    section Giai đoạn 2: Cơ điện & Kết cấu
    Thi công hệ thống điện nước, PCCC, HVAC   :b1, after a2, 14d
    Lắp dựng khung xương vách & trần thạch cao :b2, after b1, 14d
    section Giai đoạn 3: Hoàn thiện
    Ốp tấm Laminate màu, sơn bả hoàn thiện    :c1, after b2, 14d
    Lát sàn gạch CNC, sàn gỗ HDF              :c2, after c1, 7d
    section Giai đoạn 4: Lắp đặt & Bàn giao
    Lắp đặt hệ thống đèn LED, âm thanh, bàn ghế:d1, after c2, 14d
    Kiểm định âm học, ánh sáng & Vận hành thử :d2, after d1, 7d

Phân tích chi phí và hiệu quả đầu tư (ROI Analysis)

(Ước tính quy mô diện tích sàn: $350\text{ m}^2$)

Hạng mục dự toán Chi phí đầu tư (VNĐ) Tỷ trọng Ghi chú kỹ thuật
Cải tạo phần thô & Cách âm PCCC 450,000,000 25.7% Rockwool $80\text{ kg/m}^3$, thạch cao chống cháy
Hệ thống cơ điện (MEP) & Chiếu sáng DMX 380,000,000 21.7% LED profile, tủ điều khiển trung tâm
Gia công hoàn thiện vách, sàn, trần 520,000,000 29.7% MDF chống ẩm phủ Laminate, khung thép mạ
Trang thiết bị nội thất (Bàn, ghế, quầy) 300,000,000 17.1% Bộ sưu tập De Stijl đặt hàng gia công CNC
Chi phí dự phòng & Giám sát 100,000,000 5.8% Dự phòng phát sinh công trường
TỔNG MỨC ĐẦU TƯ 1,750,000,000 100% Đơn giá TB: ~5,000,000 VNĐ/m²
  • Thời gian hoàn vốn dự kiến (Payback Period): $14 - 18\text{ tháng}$ với công suất lấp đầy bình quân đạt $65%$ công suất thiết kế.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ bền màu dưới ánh nắng trực tiếp: Các mảng màu bậc một (đặc biệt là màu đỏ) nếu sử dụng ngoài khu vực Cafe sân vườn dễ bị phai màu sau 2-3 năm dưới tác động của tia UV nhiệt đới.
  • Kén đối tượng khách hàng truyền thống: Ngôn ngữ tạo hình góc cạnh và tương phản mạnh chủ yếu hấp dẫn phân khúc khách hàng trẻ tuổi (18-35 tuổi), khó tiếp cận phân khúc khách hàng trung niên ưa chuộng sự hoài cổ trầm mặc.

Hướng phát triển và mở rộng

  • Tích hợp cảm biến tương tác thông minh (Smart Interactive Architecture): Ứng dụng cảm biến chuyển động và âm thanh để các dải đèn LED trên hệ lưới Mondrian thay đổi màu sắc và nhịp điệu theo thời gian thực (Real-time Sound Reactive).
  • Vật liệu sinh học bền vững: Nghiên cứu thay thế tấm Laminate công nghiệp bằng các tấm ép từ vỏ trấu hoặc sợi tre tái chế tẩm màu hữu cơ thân thiện môi trường.

Đối tượng hưởng lợi

                   CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI CHÍNH
┌──────────────────────┬───────────────────────┬────────────────────────┐
│ SINH VIÊN KIẾN TRÚC  │ DOANH NGHIỆP F&B      │ KỸ SƯ / NHÀ THIẾT KẾ   │
│ & NỘI THẤT           │                       │ NỘI THẤT               │
├──────────────────────┼───────────────────────┼────────────────────────┤
│ • Tài liệu mẫu về    │ • Bản thiết kế tối ưu │ • Giải pháp chi tiết về│
│   chuyển hóa trường  │   vốn đầu tư ban đầu  │   mối nối khung thép và│
│   phái mỹ thuật vào  │ • Tăng nhận diện      │   tấm ốp công nghiệp   │
│   đồ án thực tế      │   thương hiệu độc bản │ • Module hóa sản xuất  │
│ • Điểm tham khảo     │ • Tối ưu hóa 22% mật  │   hàng loạt giúp giảm  │
│   nghiên cứu lý luận │   độ bố trí chỗ ngồi  │   30% thời gian thi công│
└──────────────────────┴───────────────────────┴────────────────────────┘

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật cốt lõi để hiện thực hóa hệ vách lưới Mondrian là gì?
    Cần sử dụng khung xương thép mạ kẽm hoặc nhôm hộp định hình có độ thẳng tuyệt đối, dung sai mối ghép $\le 1\text{ mm}$. Các góc giao nhau bắt buộc phải là góc vuông $90^\circ$ chuẩn xác hoặc mối nối chữ "T", liên kết âm vít và được xử lý sơn tĩnh điện chống lộ vết hàn.

  2. Làm thế nào để các mảng màu nguyên bản (Đỏ, Vàng, Lam) không gây ức chế thị giác cho khách hàng?
    Áp dụng quy tắc cân bằng thị giác: Diện tích màu bậc 1 chỉ chiếm tối đa $25%$, đặt trên nền trắng ($60%$) và bao quanh bởi các đường chỉ đen ($15%$). Đồng thời, sử dụng nhiệt độ màu đèn $3000\text{K} - 4000\text{K}$ để làm dịu độ chói của các sắc tố.

  3. Làm sao để tích hợp hệ thống âm thanh, ánh sáng hiện đại vào kết cấu hình học của quán?
    Toàn bộ dây dẫn kỹ thuật, loa âm trần và rãnh đèn LED được giấu hoàn toàn bên trong thân hộp thép rỗng và hốc trần thạch cao giật cấp, đảm bảo tính thẩm mỹ tối giản không lộ dây nối.

  4. Bảo trì bề mặt các khối màu công nghiệp có phức tạp và tốn kém không?
    Bề mặt phủ Laminate và Acrylic có khả năng chống thấm nước, chống bám bụi và chống xước cao. Khi bảo trì định kỳ chỉ cần sử dụng dung dịch lau kính hoặc dung dịch tẩy rửa trung tính, chi phí bảo dưỡng hàng năm ước tính dưới $2%$ tổng vốn đầu tư.

  5. Đồ án giải quyết vấn đề cách âm giữa khu Sàn nhảy (ồn) và khu Cafe tĩnh (yên tĩnh) như thế nào?
    Sử dụng giải pháp cấu trúc vách ngăn đa lớp: 2 lớp tấm thạch cao tiêu âm Gyproc dày $12.5\text{ mm}$ kẹp giữa lớp bông khoáng Rockwool tỷ trọng $80\text{ kg/m}^3$, kết hợp hệ cửa kính hộp cách âm 2 lớp hút chân không ($6\text{ mm} + 12\text{ mm Air} + 6\text{ mm}$), đảm bảo độ giảm ồn đạt trên $45\text{ dB}$.

Kết luận

Đồ án tốt nghiệp "Cafe Bar Mondrian" của sinh viên Từ Việt Thắng (Khoa Mỹ thuật Công nghiệp, HUTECH) là một công trình nghiên cứu ứng dụng mẫu mực trong việc đưa một trường phái hội họa kinh điển thế giới - Neo-Plasticism - vào đời sống thực tiễn. Bằng việc làm chủ các định luật thị giác, tỷ lệ vàng và nguyên lý cân bằng bất đối xứng, đồ án không chỉ giải quyết trọn vẹn bài toán thẩm mỹ tạo hình độc bản mà còn cung cấp một giải pháp mặt bằng công năng tối ưu, hiện đại và khả thi cao về mặt kinh tế xây dựng. Đây là tài liệu tham khảo giá trị cho các nhà thiết kế nội thất, sinh viên chuyên ngành và các chủ đầu tư đang tìm kiếm hướng đi đột phá cho không gian dịch vụ giải trí thương mại tại Việt Nam.
