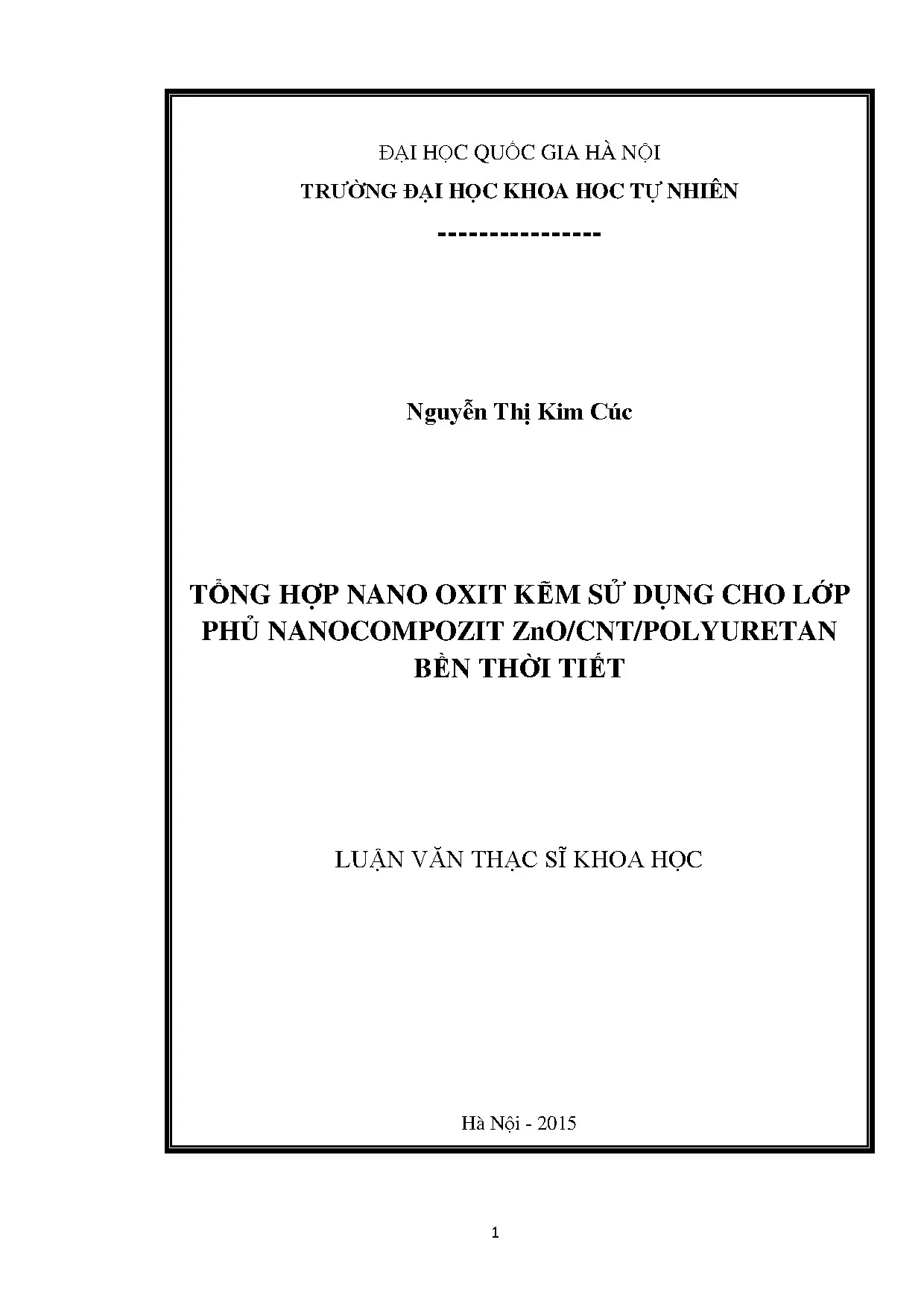

Luận văn thạc sĩ: Tổng hợp nano oxit kẽm cho lớp phủ nanocompozit ZnO/CNT/polyuretan bền thời tiết

Nghiên cứu tổng hợp nano oxit kẽm cho lớp phủ nanocompozit ZnO-CNT poliuretan bền thời tiết, ứng dụng trong công nghệ vật liệu mới.

• Tác giả: Nguy N Th Kim Cúc
• Người hướng dẫn: PGS TS Trịnh Anh Trúc
• Trường học: Trường đại học khoa học tự nhiên
• Chuyên ngành: Hóa vô cơ
• Đề tài: Tổng Hợp Nano Oxit Kẽm Sử Dụng Cho Lớp Phủ Nanocompozit Zno/Cnt/Polyuretan Bền Thời Tiết
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Ăn mòn kim loại và các phương pháp bảo vệ chống ăn mòn
• 1.2. Nano oxit kẽm
• 1.2.1. Cấu trúc của nano ZnO
• 1.2.2. Tính chất của nano ZnO
• 1.3. Sơn bảo vệ chống ăn mòn
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Hóa chất, dụng cụ và thiết bị
• 2.2. Tổng hợp nanocompozit ZnO/CNT
• 2.3. Các phương pháp nghiên cứu đặc tính của vật liệu, màng sơn
• 2.3.1. Phương pháp phổ hồng ngoại
• 2.3.2. Phương pháp kính hiển vi điện tử quét (SEM)
• 2.3.3. Phương pháp nhiễu xạ tia X (XRD)
• 2.3.4. Phương pháp tổng trở điện hóa
• 2.3.6. Xác định độ bền va đập
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Tổng hợp ZnO/CNT và khảo sát các tính chất
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu nano oxit kẽm cho lớp phủ nanocompozit

Nghiên cứu về nano oxit kẽm (ZnO) đã trở thành một lĩnh vực quan trọng trong khoa học vật liệu, đặc biệt là trong việc phát triển các lớp phủ nanocompozit bền thời tiết. ZnO không chỉ có khả năng chống ăn mòn mà còn mang lại nhiều tính chất ưu việt cho lớp phủ. Việc tổng hợp và ứng dụng ZnO trong lớp phủ nanocompozit đang được nhiều nhà khoa học quan tâm nhằm nâng cao hiệu quả bảo vệ kim loại khỏi các tác động của môi trường.

1.1. Đặc điểm và tính chất của nano oxit kẽm

Nano oxit kẽm có cấu trúc tinh thể lục giác Wurtzite, với nhiều tính chất nổi bật như khả năng hấp thụ tia cực tím và độ bền cơ học cao. ZnO có thể tồn tại dưới nhiều hình thái khác nhau như màng mỏng, sợi nano, và ống nano, tùy thuộc vào ứng dụng cụ thể. Những tính chất này giúp ZnO trở thành một lựa chọn lý tưởng cho các lớp phủ bảo vệ.

1.2. Ứng dụng của nano oxit kẽm trong lớp phủ nanocompozit

ZnO được sử dụng rộng rãi trong các lớp phủ nanocompozit nhờ vào khả năng chống ăn mòn và tính thân thiện với môi trường. Việc kết hợp ZnO với các vật liệu khác như ống nano cacbon (CNT) giúp tăng cường tính chất cơ lý và khả năng chống ăn mòn của lớp phủ, từ đó nâng cao tuổi thọ và hiệu quả bảo vệ cho các bề mặt kim loại.

II. Vấn đề ăn mòn kim loại và thách thức trong bảo vệ

Ăn mòn kim loại là một vấn đề nghiêm trọng gây thiệt hại lớn về kinh tế và môi trường. Theo thống kê, thiệt hại do ăn mòn chiếm khoảng 3,1-3,3% tổng thu nhập quốc dân toàn cầu. Việc tìm kiếm các giải pháp bảo vệ hiệu quả và thân thiện với môi trường là một thách thức lớn cho các nhà nghiên cứu.

2.1. Nguyên nhân và cơ chế ăn mòn kim loại

Ăn mòn kim loại xảy ra do nhiều nguyên nhân, bao gồm bản chất kim loại, môi trường xung quanh và các yếu tố hóa học. Cơ chế ăn mòn có thể được phân loại thành ăn mòn hóa học và ăn mòn điện hóa, mỗi loại đều có những đặc điểm và cách thức tác động khác nhau đến kim loại.

2.2. Hậu quả của ăn mòn và nhu cầu bảo vệ

Hậu quả của ăn mòn không chỉ gây thiệt hại về vật chất mà còn ảnh hưởng đến an toàn và hiệu suất của các thiết bị. Do đó, việc phát triển các lớp phủ bảo vệ hiệu quả là rất cần thiết để giảm thiểu thiệt hại do ăn mòn gây ra.

III. Phương pháp tổng hợp nano oxit kẽm cho lớp phủ nanocompozit

Phương pháp tổng hợp nano oxit kẽm đóng vai trò quan trọng trong việc tạo ra các vật liệu có tính chất tối ưu cho lớp phủ nanocompozit. Các phương pháp như sol-gel và hóa học ướt được sử dụng phổ biến để tổng hợp ZnO với kích thước và hình thái mong muốn.

3.1. Phương pháp sol gel trong tổng hợp nano ZnO

Phương pháp sol-gel cho phép kiểm soát kích thước và hình thái của nano ZnO một cách chính xác. Quá trình này bao gồm việc hòa tan các tiền chất trong dung môi và sau đó tạo ra gel, từ đó thu được nano ZnO sau khi nung nóng.

3.2. Đặc điểm của nano ZnO tổng hợp bằng phương pháp hóa học ướt

Phương pháp hóa học ướt giúp tạo ra nano ZnO với độ tinh khiết cao và kích thước đồng đều. Quá trình này thường sử dụng các dung dịch axit hoặc kiềm để điều chỉnh pH, từ đó ảnh hưởng đến sự hình thành và phát triển của các hạt nano.

IV. Đánh giá tính chất của lớp phủ nanocompozit chứa nano ZnO

Đánh giá tính chất của lớp phủ nanocompozit chứa nano ZnO là bước quan trọng để xác định hiệu quả bảo vệ chống ăn mòn. Các phương pháp như phổ hồng ngoại, kính hiển vi điện tử quét (SEM) và nhiễu xạ tia X (XRD) được sử dụng để phân tích cấu trúc và tính chất của lớp phủ.

4.1. Phân tích cấu trúc lớp phủ bằng phương pháp SEM

Kính hiển vi điện tử quét (SEM) cho phép quan sát bề mặt và cấu trúc của lớp phủ nanocompozit. Phân tích này giúp xác định độ bám dính và sự phân bố của nano ZnO trong lớp phủ, từ đó đánh giá khả năng bảo vệ chống ăn mòn.

4.2. Đánh giá khả năng chịu bức xạ tử ngoại của lớp phủ

Khả năng chịu bức xạ tử ngoại là một trong những yếu tố quan trọng quyết định độ bền của lớp phủ. Các thử nghiệm được thực hiện để xác định khả năng chống lại sự phân hủy do bức xạ UV, từ đó đánh giá hiệu quả bảo vệ của lớp phủ nanocompozit.

V. Ứng dụng thực tiễn của lớp phủ nanocompozit bền thời tiết

Lớp phủ nanocompozit chứa nano oxit kẽm đã được ứng dụng trong nhiều lĩnh vực khác nhau, từ xây dựng đến công nghiệp chế tạo. Những ứng dụng này không chỉ giúp bảo vệ kim loại khỏi ăn mòn mà còn nâng cao tính thẩm mỹ và độ bền của sản phẩm.

5.1. Ứng dụng trong ngành xây dựng

Trong ngành xây dựng, lớp phủ nanocompozit được sử dụng để bảo vệ các cấu trúc kim loại khỏi tác động của thời tiết và môi trường. Điều này giúp kéo dài tuổi thọ của các công trình và giảm chi phí bảo trì.

5.2. Ứng dụng trong công nghiệp chế tạo

Lớp phủ nanocompozit cũng được ứng dụng trong công nghiệp chế tạo, đặc biệt là trong sản xuất thiết bị điện tử và ô tô. Việc sử dụng lớp phủ này giúp tăng cường độ bền và khả năng chống ăn mòn cho các linh kiện, từ đó nâng cao hiệu suất và độ tin cậy của sản phẩm.

VI. Kết luận và triển vọng tương lai của nghiên cứu nano oxit kẽm

Nghiên cứu về nano oxit kẽm cho lớp phủ nanocompozit bền thời tiết mở ra nhiều triển vọng trong việc phát triển các vật liệu bảo vệ hiệu quả và thân thiện với môi trường. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều ứng dụng mới và cải tiến trong công nghệ bảo vệ kim loại.

6.1. Tương lai của nghiên cứu nano oxit kẽm

Với sự phát triển không ngừng của công nghệ nano, nghiên cứu về nano oxit kẽm sẽ tiếp tục mở rộng, hướng tới việc phát triển các vật liệu mới với tính năng vượt trội hơn. Các nghiên cứu tiếp theo có thể tập trung vào việc tối ưu hóa quy trình tổng hợp và ứng dụng thực tiễn của nano ZnO.

6.2. Tác động của nghiên cứu đến môi trường

Việc phát triển các lớp phủ bảo vệ không độc hại từ nano oxit kẽm không chỉ giúp bảo vệ kim loại mà còn góp phần giảm thiểu tác động tiêu cực đến môi trường. Điều này đặc biệt quan trọng trong bối cảnh hiện nay khi mà vấn đề bảo vệ môi trường ngày càng được chú trọng.

Nội dung chính

Tổng quan nghiên cứu

Theo thống kê từ Tổ chức Ăn mòn Thế giới (WCO), thiệt hại kinh tế do sự phá hủy kim loại hàng năm chiếm khoảng 3,1% đến 3,3% tổng thu nhập quốc dân toàn cầu, tương đương hơn 1,8 nghìn tỷ USD. Tại Hoa Kỳ, các báo cáo chuyên ngành ghi nhận chi phí khắc phục ăn mòn năm 1998 là 276 tỷ USD và đã tăng vọt lên 442 tỷ USD vào năm 2007, chiếm xấp xỉ 3,4% GDP. Trước thực trạng các hợp chất ức chế ăn mòn truyền thống chứa crôm hóa trị 6 (Cr6+) bị hạn chế và cấm sử dụng vì độc tính cao, việc nghiên cứu các giải pháp phủ bảo vệ hữu cơ thân thiện môi trường trở thành nhiệm vụ cấp thiết.

Nghiên cứu tập trung giải quyết vấn đề suy giảm độ bền thời tiết và khả năng bảo vệ của màng sơn hữu cơ dưới tác động khắc nghiệt của bức xạ tử ngoại (UV) và môi trường xâm thực. Mục tiêu trọng tâm của đề tài là tổng hợp vật liệu nano oxit kẽm (nano ZnO) gắn kết trên bề mặt ống nano cacbon (CNT) bằng phương pháp sol-gel, sau đó chế tạo hệ sơn phủ nanocompozit ZnO/CNT/polyuretan nhằm bảo vệ chống ăn mòn cho thép cacbon CT3.

Công trình được hoàn thiện vào năm 2015 tại Phòng Nghiên cứu sơn bảo vệ thuộc Viện Kỹ thuật Nhiệt đới phối hợp cùng Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội. Ý nghĩa thực tiễn của nghiên cứu được khẳng định qua việc nâng cao tuổi thọ kết cấu thép, duy trì trở kháng bảo vệ trên 10^8 Ohm.cm2 và mở ra hướng ứng dụng vật liệu nano tiên tiến thay thế triệt để các chất ức chế độc hại trong công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết động học ăn mòn điện hóa kim loại tuân theo định luật Faraday, phân tích quá trình oxy hóa anôt hòa tan sắt và quá trình khử catôt của oxy hòa tan trong môi trường nước và dung dịch muối. Đồng thời, đề tài áp dụng lý thuyết bảo vệ của màng phủ polymer hữu cơ thông qua ba cơ chế chủ đạo: hiệu ứng che chắn vật lý, độ bám dính giao diện và ức chế điện hóa.

Bên cạnh đó, cơ chế gia cường vật liệu nanocompozit đa chức năng được làm rõ thông qua các khái niệm cốt lõi:

• Cấu trúc tinh thể Wurtzite lục giác của nano ZnO với độ rộng vùng cấm 3,37 eV, năng lượng liên kết exciton 60 meV, mang lại khả năng hấp thụ mạnh bức xạ tử ngoại có bước sóng dưới 366 nm.
• Ống nano cacbon đa vách (MWCNT) sở hữu đường kính 9,5 nm, chiều dài 1,5 µm, độ bền kéo lý thuyết từ 63 đến 100 GPa cùng diện tích bề mặt riêng lớn.
• Hệ chất tạo màng polyuretan hai thành phần đóng rắn từ nhựa polyacrylat A160 và polyisoxianat N75 gốc hexamethylen diisocyanate.
• Phương pháp tổng trở điện hóa (EIS) đánh giá độ suy giảm của điện trở màng (Rf) và điện trở phân cực (Rp).

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ cỡ mẫu gồm 18 tấm thép CT3 chuẩn kích thước 10 x 15 x 0,2 cm, được xử lý cơ học bằng giấy ráp độ mịn 400 và làm sạch dầu mỡ. Phương pháp chọn mẫu phân tầng có chủ đích được áp dụng để so sánh đối chứng giữa mẫu không phụ gia (PU0), mẫu chứa hạt đơn lẻ (nano ZnO, CNT) và 4 nhóm mẫu nanocompozit ZnO/CNT với các tỷ lệ khối lượng 2:1, 1:1, 0,5:1 và 0,25:1.

Lý do lựa chọn phương pháp sol-gel là khả năng kiểm soát kích thước hạt nano ở nhiệt độ phòng và độ pH 12 từ 4,4 g kẽm axetat và 1,6 g NaOH trong dung môi cồn tuyệt đối, kết hợp oxy hóa CNT bằng 100 ml H2O2 trong 2 giờ. Các kỹ thuật phân tích cấu trúc không phá hủy mẫu bao gồm nhiễu xạ tia X (XRD) trên máy SIEMENS D5000 (bước sóng 1,5406 Angstrom), phổ hồng ngoại biến đổi Fourier (FTIR) từ 4000 đến 400 cm-1 và kính hiển vi điện tử quét (SEM). Khả năng chống chịu thời tiết được định lượng qua phép đo tổng trở điện hóa trên máy AUTOLAB P30 trong dung dịch NaCl 3% với diện tích làm việc 28 cm2, đo độ bóng góc 60 độ, kiểm tra độ bám dính theo chuẩn ASTM D-4541 sau 30 ngày đóng rắn và thử nghiệm độ bền va đập theo ISO D-58675 qua 16 chu kỳ chiếu xạ UV nhân tạo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã mang lại những phát hiện then chốt sau:

• Tổng hợp thành công nanocompozit ZnO/CNT: Giản đồ XRD chỉ ra các đỉnh nhiễu xạ đặc trưng của mạng tinh thể Wurtzite lục giác của ZnO kết tinh sắc nét trên bề mặt CNT, đồng thời xuất hiện hai pic đặc trưng của CNT tại góc 2-theta là 25,8 độ và 42,8 độ. Phổ FTIR xác nhận liên kết Zn-O tại số sóng 434 đến 451 cm-1 cùng liên kết C-O tại 1145 đến 1155 cm-1 chứng minh các hạt nano ZnO đã gắn kết hóa học vững chắc lên thành ống CNT đã biến tính.
• Nâng cao độ bền bức xạ tử ngoại vượt bậc: Mẫu màng sơn chứa ZnO/CNT tỷ lệ 2:1 duy trì mô đun tổng trở |Z| tại tần số 1 Hz ở mức trên 10^8 Ohm.cm2 sau 9 chu kỳ chiếu UV, cao hơn khoảng 300% đến 400% so với hệ sơn PU tinh khiết (PU0 suy giảm nhanh chóng xuống dưới 10^5 Ohm.cm2 chỉ sau 2 chu kỳ đầu).
• Cải thiện tính chất cơ lý màng phủ: Màng nanocompozit ZnO/CNT 2:1 đạt độ dày khô đồng đều 30 µm qua phương pháp quay ly tâm, duy trì độ bền va đập tuyệt đối và tăng lực bám dính trên thép CT3 thêm khoảng 25% đến 35% so với mẫu không có phụ gia.
• Ngăn ngừa hiện tượng suy thoái quang hóa: Phổ hồng ngoại sau 16 chu kỳ UV cho thấy tỷ lệ phân hủy liên kết urethan của mẫu chứa ZnO/CNT 2:1 giảm thiểu rõ rệt, hạn chế tối đa sự bay màu, ố vàng và nứt nẻ tế vi trên bề mặt.

Thảo luận kết quả

Cơ chế nâng cao độ bền của màng nanocompozit bắt nguồn từ tác dụng hiệp đồng giữa hai loại hạt nano. Hạt nano ZnO phân tán đều đặn có vai trò hấp thụ triệt để năng lượng photon của tia cực tím dưới 366 nm, chuyển hóa quang năng thành nhiệt năng vô hại và bảo vệ mạch polymer polyuretan không bị bẻ gãy. Cùng lúc đó, mạng lưới ống nano cacbon MWCNT với diện tích bề mặt lớn đóng vai trò như các rào cản vật lý uốn khúc, ngăn chặn đường khuếch tán của nước, oxy và các ion Cl- xâm thực đến bề mặt thép.

So với các công trình quốc tế nghiên cứu về phụ gia ZnO nồng độ dưới 0,3% trong nhựa alkyd hoặc CNT phân tán trong epoxy, giải pháp biến tính bề mặt CNT bằng H2O2 để gieo mầm nano ZnO tại chỗ trong luận văn này đã khắc phục hoàn toàn hiện tượng vón cục hạt, tối ưu hóa liên kết phân cực giữa chất độn và chất tạo màng. Toàn bộ dữ liệu thực nghiệm được trực quan hóa mạch lạc thông qua hệ thống đồ thị Nyquist, giản đồ biến thiên mô đun tổng trở theo chu kỳ UV và bảng so sánh các chỉ tiêu cơ lý màng sơn trước và sau lão hóa, mang lại giá trị khoa học tin cậy cho công nghệ chất phủ bảo vệ.

Đề xuất và khuyến nghị

Nhằm chuyển giao kết quả nghiên cứu vào thực tiễn sản xuất công nghiệp, các đề xuất cụ thể được định hình như sau:

• Chuẩn hóa quy trình phân tán siêu âm công nghiệp: Các viện nghiên cứu vật liệu và nhà máy sản xuất chất phủ cần phối hợp tối ưu hóa công nghệ phân tán huyền phù ZnO/CNT, đặt mục tiêu duy trì kích thước cụm hạt dưới 30 nm và đạt độ đồng nhất hỗn hợp sơn trên 95% trong lộ trình 6 đến 12 tháng.
• Thử nghiệm ứng dụng trên kết cấu thép công trình biển: Các tổng công ty xây dựng công trình cảng biển và đóng tàu cần ứng dụng thử nghiệm lớp phủ ZnO/CNT tỷ lệ 2:1 cho các chi tiết thép CT3 hoạt động ngoài trời, hướng tới mục tiêu tăng tuổi thọ bảo vệ lên 2,5 đến 3 lần và duy trì trở kháng màng trên 10^7 Ohm.cm2 trong thời gian 12 đến 24 tháng.
• Ban hành quy chuẩn kỹ thuật thay thế chất ức chế crômat: Cơ quan quản lý môi trường và cơ quan ban hành tiêu chuẩn xây dựng cần sớm hoàn thiện bộ tiêu chí kỹ thuật về sơn sinh thái không chứa Cr6+, đặt mục tiêu loại bỏ 100% hợp chất crômat và oxit chì trong sản xuất sơn kết cấu trong giai đoạn 18 đến 36 tháng.
• Mở rộng quy mô tổng hợp sol-gel pilot: Đơn vị nghiên cứu khoa học cần hợp tác với doanh nghiệp hóa chất để nâng quy mô mẻ tổng hợp vật liệu ZnO/CNT lên 50 kg/mẻ, hướng đến mục tiêu cắt giảm chi phí sản xuất từ 20% đến 30% trong vòng 24 tháng.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị học thuật và ứng dụng chuyên sâu cho 4 nhóm đối tượng chính:

• Kỹ sư R&D ngành sơn và chất phủ bề mặt: Tiếp cận công thức phối trộn chi tiết với tỷ lệ tối ưu ZnO/CNT 2:1 trên nền nhựa PU A160 và chất đóng rắn N75, giúp rút ngắn khoảng 40% thời gian thử nghiệm công thức sơn ngoại thất bền thời tiết.
• Cán bộ kỹ thuật và quản lý bảo trì công trình kim loại: Ứng dụng phương pháp đo phổ tổng trở điện hóa (EIS) không phá hủy mẫu để theo dõi, đánh giá tuổi thọ còn lại của lớp màng sơn trên các công trình cầu đường, giàn khoan biển tiếp xúc dung dịch muối 3% NaCl.
• Giảng viên, học viên cao học và sinh viên chuyên ngành Hóa vô cơ, Vật liệu: Nắm vững quy trình tổng hợp nano sol-gel ở pH 12 và kỹ thuật biến tính hóa học bề mặt CNT bằng H2O2, tạo tài liệu tham khảo chuẩn mực cho các hướng nghiên cứu vật liệu lai nanocompozit.
• Doanh nghiệp sản xuất vật liệu và nhà hoạch định chính sách môi trường: Sử dụng các luận cứ thực nghiệm để xây dựng chiến lược phát triển sản phẩm xanh, cam kết giảm 100% hóa chất độc hại gây ung thư theo định hướng phát triển bền vững.

Câu hỏi thường gặp

Tại sao việc kết hợp nano ZnO và ống nano cacbon (CNT) lại tạo ra hiệu quả chống ăn mòn vượt trội hơn sử dụng đơn lẻ?
Sự kết hợp này tạo nên cơ chế bảo vệ kép đa tầng. Nano ZnO hấp thụ chọn lọc tia tử ngoại có bước sóng dưới 366 nm giúp màng PU không bị phân hủy quang hóa, trong khi cấu trúc ống 1D của CNT đường kính 9,5 nm tạo mạng lưới ngăn chặn nước và ion Cl- trong dung dịch 3% NaCl thẩm thấu, nâng độ bền tổng trở lên gấp 3 đến 4 lần.

Tỷ lệ phối trộn nào giữa nano ZnO và CNT mang lại hiệu quả bảo vệ thép CT3 tối ưu nhất?
Thực nghiệm khẳng định tỷ lệ khối lượng ZnO/CNT ở mức 2:1 mang lại kết quả cao nhất. Sau 9 đến 11 chu kỳ chiếu UV nhân tạo, màng sơn PU chứa hệ phụ gia này duy trì mô đun tổng trở tại tần số 1 Hz xấp xỉ 10^8 Ohm.cm2, vượt trội hoàn toàn so với các tỷ lệ 1:1, 0,5:1 và 0,25:1.

Phương pháp sol-gel có những ưu thế gì trong quá trình tổng hợp vật liệu nano ZnO/CNT?
Phương pháp sol-gel cho phép phản ứng diễn ra êm dịu ở nhiệt độ phòng và môi trường pH 12 từ tiền chất kẽm axetat 4,4 g và NaOH 1,6 g. Quy trình này giúp các mầm tinh thể Wurtzite của ZnO kết tinh đồng đều, bám dính trực tiếp vào các nhóm cacboxyl trên bề mặt CNT mà không đòi hỏi nung nhiệt độ cao.

Việc thay thế chất ức chế crômat bằng nanocompozit ZnO/CNT mang lại lợi ích gì cho môi trường?
Các hợp chất crômat hóa trị 6 (Cr6+) truyền thống có độc tính cao và gây nguy cơ ung thư nghiêm trọng. Sử dụng nanocompozit ZnO/CNT đảm bảo an toàn sinh thái 100% cho người lao động, đồng thời nâng cao độ bền màng sơn, giúp giảm thiểu đáng kể thiệt hại ăn mòn vốn chiếm 3,1% đến 3,3% tổng sản phẩm quốc dân.

Phương pháp tổng trở điện hóa (EIS) đánh giá chất lượng màng sơn như thế nào?
Kỹ thuật EIS thực hiện trong dải tần số 100 kHz đến 10 mHz với diện tích tiếp xúc 28 cm2 trong dung dịch NaCl 3%. Phương pháp này cho phép đo lường chính xác các thông số điện trở màng (Rf) và điện dung (Cf) mà không phá hủy mẫu, giúp định lượng tốc độ lão hóa qua từng chu kỳ chiếu UV.

Kết luận

• Tổng hợp thành công vật liệu nanocompozit ZnO/CNT bằng phương pháp sol-gel ở nhiệt độ phòng và pH 12 với độ kết tinh cao.
• Xác lập tỷ lệ phối trộn tối ưu ZnO/CNT là 2:1, giúp màng sơn polyuretan duy trì giá trị tổng trở trên 10^8 Ohm.cm2 sau 9 chu kỳ chiếu UV.
• Hoàn thiện quy trình chế tạo màng sơn bảo vệ trên thép CT3 đạt độ dày khô 30 µm với độ bám dính và độ bền va đập vượt trội.
• Làm sáng tỏ cơ chế bảo vệ hiệp đồng giữa tính năng hấp thụ quang học của nano ZnO và hiệu ứng rào cản vật lý của mạng lưới MWCNT.
• Cung cấp luận cứ khoa học vững chắc để loại bỏ hoàn toàn các hợp chất crômat độc hại trong công nghiệp sơn phủ bảo vệ kim loại.

Đóng góp lớn nhất của luận văn là làm chủ công nghệ chế tạo lớp phủ nanocompozit ZnO/CNT/polyuretan bền thời tiết, vừa đạt hiệu quả kháng ăn mòn cao, vừa bảo vệ môi trường sinh thái. Trong giai đoạn 12 đến 24 tháng tới, hướng nghiên cứu cần tiếp tục thử nghiệm phơi mẫu tại các trạm khí quyển biển tự nhiên và chuyển giao công nghệ quy mô lớn. Hãy liên hệ với các đơn vị nghiên cứu chuyên môn để ứng dụng ngay giải pháp sơn phủ nano tiên tiến này vào công trình kết cấu thép của bạn.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Lý do chọn đề tài: Trên thế giới vấn đề ăn mòn kim loại luôn được quan tâm nghiên cứu và mang tính thời sự do những thiệt hại to lớn về kinh tế mà nó gây ra. Theo thống kê của Tổ chức ăn mòn thế giới ( WCO) thì hàng năm thiệt hại do ăn mòn chiếm khoảng 3,1- 3,3% tổng thu nhập quốc dân của thế giới, tương đương 1,8 nghìn tỉ USD (chưa kể đến ảnh hưởng môi trường, tai nạn…). Theo báo cáo của NACE thiệt hại do ăn mòn ở Mỹ năm 1998 là 276 tỷ USD, năm 2007 là 442 tỷ USD chiếm khoảng 3,4% GDP, cao hơn thu nhập từ nền nông nghiệp.

Do vậy việc nghiên cứu bảo vệ chống ăn mòn kim loại mang một ý ngh a to lớn, đặc biệt là trong giai đoạn hiện nay khi mà khoa học kỹ thuật phát triển, các ngành công nghệ như vũ trụ, tên lửa, k thuật hạt nhân, công nghiệp hóa học, hóa dầu… ngày càng đòi hỏi cao về tính bảo vệ chống ăn mòn của vật liệu. Việc phát triển các lớp phủ hữu cơ bảo vệ chống ăn mòn kim loại là một vấn đề cấp thiết. Các lớp phủ hữu cơ có ưu thế về giá thành và dễ dàng thi công trong các điều kiện khác nhau Để tăng thời gian bảo vệ chống ăn mòn của lớp phủ hữu cơ, người ta phải đưa vào các chất ức chế ăn mòn từ các hợp chất crômat VI, rất có hiệu quả do tạo thành phức chất khó tan trên bề mặt kim loại, làm tăng độ bám dính giữa bề mặt kim loại với các lớp sơn phủ, đồng thời tăng khả năng bảo vệ chống ăn mòn Tuy nhiên các hợp chất cromat VI có tính chất độc hại ảnh hưởng nghiêm trọng đến môi trường và sức khỏe con người nên ngày càng bị hạn chế sử dụng. Vì vậy việc nâng cao tuổi thọ lớp phủ hữu cơ và tìm kiếm các chất ức chế không độc hại để thay thế cho các hợp chất cromat VI là một việc rất có ý ngh a và được nhiều nhà khoa học quan tâm.

Trong những năm gần đây công nghệ nano đã tạo nên một làn sóng mới thực sự làm khuấy động hầu hết các ngành khoa học với những ứng dụng tuyệt vời của nó. Viện nghiên cứu công nghệ và tiêu chuẩn Hoa Kỳ gọi công nghệ nano là “cuộc cách mạng tạo nên những sáng tạo mới trong các sản phẩm công nghệ và dịch vụ” Trong đó, vật liệu polyme nanocompozit đang được sự chú ý quan tâm của các nhà 9 LUAN VAN CHAT LUONG download : add [e-mail] khoa học trong nước và trên thế giới vì chúng có nhiều tính chất nổi trội so với vật liệu polyme compozit thông thường. Ống nano cacbon có tính chất cơ lý tốt, tính chất dẫn điện, dẫn nhiệt và tính chất quang học đặc biệt. Trong thời gian gần đây, các lớp phủ polyme nanocompozit được gia cường bằng ống nano cac bon (CNT) được đặc biệt quan tâm vì CNT có tác dụng tăng đáng kể các tính chất cơ lý, tính dẫn điện, dẫn nhiệt, hấp thụ quang và bảo vệ chống ăn mòn của vật liệu.

Nano oxit kẽm trong lớp phủ bảo vệ chống ăn mòn thép ít độc hại, có khả năng chống ăn mòn cao, tạo được độ bám dính tốt và độ bền UV trong các lớp phủ polyme compozit. Ở nước ta hiện nay cũng như trên thế giới việc nghiên cứu ứng dụng CNT trong l nh vực vật liệu polyme nanocompozit còn khá mới mẻ Đặc biệt, trong l nh vực ứng dụng CNT cho việc chế tạo vật liệu polyme nanocompozit để bảo vệ chống ăn mòn là l nh vực mới, chưa được nghiên cứu một cách hệ thống. Việc nghiên cứu này mở ra một hướng đi mới trong khoa học vật liệu, ứng dụng vào việc bảo vệ chống ăn mòn cho các công trình làm bằng kim loại. Vì vậy tôi thực hiện đề tài “Tổng hợp nano oxit kẽm sử dụng cho lớp phủ nanocompozit ZnO/CNT/polyuretan bền thời tiết” nhằm thay thế các hợp chất crômat độc hại, tạo ra loại sơn thân thiện với môi trường.

Mục đíc n ên cứu. Tôi thực hiện đề tài này với mục đích chính là chế tạo vật liệu sơn phủ bảo vệ chống ăn mòn chịu thời tiết, đặc biệt là bức xạ tử ngoại không độc hại thân thiện với môi trường, bao gồm hai nội dung sau: - Tổng hợp nano ZnO/CNT - Chế tạo và đánh giá tính chất chịu bức xạ tử ngoại, tính chất cơ lý của lớp phủ polyuretan nanocompozit chứa ZnO/CNT để bảo vệ chống ăn mòn cho thép cacbon. Đố tƣợng nghiên cứu Đề tài này nghiên cứu chế tạo và ứng dụng ZnO/CNT trong chế tạo lớp phủ polyuretan nanocompozit bảo vệ chống ăn mòn cho thép cacbon 10 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Trong luận văn này, tôi sử dụng các phương pháp nghiên cứu sau: ● Tổng hợp nano ZnO/CNT bằng phương pháp sol- gel ● Phân tích cấu trúc bằng các phương pháp: + Phương pháp phổ hồng ngoại + Phương pháp kính hiển vi trường điện tử quét (FESEM) + Phương pháp phổ nhiễu xạ tia X (XRD) ● Phương pháp đánh giá khả năng chịu tử ngoại của lớp phủ polyuretan chứa nano ZnO/CNT + Phương pháp tổng trở điện hóa + Phương pháp đo độ bóng + Phương pháp xác định độ bám dính +Phương pháp xác định độ bền va đập 11 LUAN VAN CHAT LUONG download : add [e-mail] HƢƠNG 1: TỔNG QUAN 1.

Ăn mòn k m loạ và các p ƣơn p áp bảo vệ chốn ăn mòn 1. Ăn mòn k m loại a) Khái niệm Ăn mòn kim loại là quá trình tự phá huỷ cấu trúc kim loại dưới tác dụng của môi trường xung quanh hay môi trường xâm thực. Kim loại trong môi trường ăn mòn sẽ chuyển thành ion: M → Mn+ + ne b) Phân loại ăn mòn kim loại - Có nhiều nguyên nhân ảnh hưởng tới quá trình ăn mòn kim loại như: Bản chất và thành phần kim loại, bề dày kim loại, thành phần môi trường xâm thực, công nghệ vật liệu… Tùy theo cơ chế phá hủy kim loại mà người ta phân loại ăn mòn thành: ăn mòn hóa học và ăn mòn điện hóa. [7] Ăn mòn hoá học là sự ăn mòn xảy ra như một phản ứng hoá học giữa kim loại và môi trường tác dụng lên kim loại theo cơ chế phản ứng hoá học dị thể, ngh a là phản ứng chuyển kim loại thành ion xảy ra ở cùng một giai đoạn.

Ăn mòn điện hoá xảy ra do tác dụng của môi trường xung quanh lên bề mặt kim loại theo cơ chế điện hoá tuân theo quy luật của động học điện hoá. Phản ứng chuyển kim loại thành ion xảy ra không phải ở cùng một giai đoạn mà xảy ra ở nhiều giai đoạn và ở nhiều khu vực khác nhau của kim loại. - Ăn mòn điện hóa tuân theo quy luật của động học điện hóa và định luật Faraday. Điển hình cho dạng ăn mòn này là ăn mòn galvanic, với các hợp kim được tạo bởi nhiều nguyên tố kim loại có điện thế điện cực khác nhau cho nên khi làm việc trong dung dich điện li tạo thành các pin ăn mòn, ta gọi đó là dạng ăn mòn galvanic Sự phá hủy kim loại theo cơ chế ăn mòn điện hóa rất phổ biến trong tự nhiên.

Trong thực tế phần lớn kim loại bị ăn mòn theo cơ chế điện hóa. Ăn mòn điện hóa của kim loại gồm có ba quá trình cơ bản: quá trình anôt, quá trình catôt và quá trình dẫn điện. 12 LUAN VAN CHAT LUONG download : add [e-mail] Quá trình anôt là quá trình oxy hóa điện hóa, trong đó kim loại (chất khử-red) chuyển vào dung dịch dưới dạng ion và giải phóng điện tử: Me → Men+ +ne viết tổng quát là Red1→Ox1+ne Quá trình catôt là quá trình khử, trong đó các chất oxy hóa (ox-thường là H+ hoặc là O2) nhận điện tử do kim loại bị ăn mòn giải phóng ra : Ox2 + ne → Red2 + Nếu Ox là H+ thì quá trình catôt xảy ra như sau : H+ +1e → Hhp Hhp + Hhp→ H2 Trong đó, Hhp là hydro hấp phụ. Ta gọi trường hợp này là sự ăn mòn với chất khử phân cực hydro.

+ Nếu Ox là O2 thì: Với môi trường axit,quá trình catôt là: O2 + 4H+ + 4e → 2H2O Với môi trường trung tính hoặc bazơ, quá trình catôt sẽ là: O2 + 2H2O + 4e → 4OH- Ví dụ [2,3] : ăn mòn của sắt, quá trình tạo lớp gỉ sắt được biểu diễn bằng phản ứng tổng quát là: 2Fe + 2H2O + O2 → 2Fe(OH)2. Thực chất gồm 2 phản ứng như sau: Phản ứng anot: Fe → Fe2+ +2e Phản ứng catot: 2H2O + O2 + 4e → 4OH- Phản ứng thứ cấp: 2Fe2+ + 4OH- → 2Fe(OH)2 Trong quá trình dẫn điện, các điện tử do kim loại ăn mòn giải phóng ra sẽ di chuyển từ nơi có phản ứng anôt tới nơi có phản ứng catôt, các ion dịch chuyển trong dung dịch Như vậy, khi kim loại bị ăn mòn sẽ xuất hiện vùng catôt và vùng anôt. Ngoài ra còn phân loại theo sự phá huỷ bề mặt kim loại. Tuỳ theo sự ăn mòn xảy ra trên toàn bề mặt kim loại (ăn mòn liền khối) hay từng khu vực (ăn mòn cục bộ).

Sự ăn mòn kim loại gây ra các hậu quả nghiêm trọng và làm hao tổn kim loại. Vì ăn mòn kim loại làm biến đổi một lượng lớn các sản phẩm kim loại thành sản phẩm ăn mòn, làm biến đổi hoàn toàn tính chất của kim loại. Nó làm biến đổi các tính chất quan trọng của kim loại như tính ổn định cơ học, độ mềm dẻo, và một vài tính chất vật lý 13 LUAN VAN CHAT LUONG download : add [e-mail] hoá học như độ cứng, độ phản xạ, độ dẫn điện … Do đó khi đánh giá những mất mát do ăn mòn ta phải khảo sát tất cả những hậu quả do ăn mòn gây ra gồm hao tổn trực tiếp và hao tổn gián tiếp. Những hao tổn trực tiếp bao gồm giá cả của các thiết bị ăn mòn (máy móc, ống dẫn), các phí tổn quan trọng của các phương tiện bảo vệ: mạ điện, mạ niken của thép hay sơn, sử dụng các chất ức chế ăn mòn Những hao tổn gián tiếp gây ra những hậu quả nghiêm trọng như sự hư hại thiết bị, mất mát sản phẩm, giảm hiệu suất, làm bẩn các sản phẩm thực phẩm.

Do vậy việc bảo vệ chống ăn mòn kim loại là một vấn đề cần thiết cả về kinh tế cũng như công nghệ.
