Giới thiệu dự án

Năng lượng tái tạo và tận dụng phế phụ phẩm sinh khối (Biomass) đang là xu hướng tất yếu trong chiến lược chuyển dịch năng lượng và kinh tế tuần hoàn tại Việt Nam. Theo thống kê của Viện Năng lượng - Bộ Công Thương, tiềm năng sinh khối gỗ năng lượng của Việt Nam đạt gần 25 triệu tấn/năm, tương đương 8,8 triệu tấn dầu thô quy đổi. Diện tích rừng cả nước năm 2023 đạt trên 14,3 triệu ha (tỷ lệ che phủ 42,02%), trong đó cây keo (Acacia) chiếm trên 53% diện tích rừng trồng (khoảng 2,35 triệu ha) với sản lượng khai thác đạt gần 50 triệu $\text{m}^3$ gỗ tròn hàng năm. Tuy nhiên, 70–80% lượng gỗ khai thác là gỗ nhỏ, đường kính bé, giá trị thương phẩm thấp, chủ yếu xuất khẩu thô dạng dăm gỗ hoặc đốt lộ thiên gây ô nhiễm môi trường và thất thoát tài nguyên nghiêm trọng.

       +-------------------------------------------------------------+
       |   Nguồn sinh khối gỗ keo (Acacia) tại Việt Nam             |
       |   - Diện tích: 2,35 triệu ha (>53% rừng trồng)             |
       |   - Sản lượng: ~50 triệu m3 gỗ tròn/năm                    |
       |   - Hạn chế: 70-80% gỗ nhỏ đường kính bé, giá trị thô thấp |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       |   HỆ THỐNG NHIỆT PHÂN CHẬM KHÉP KÍN (SLOW PYROLYSIS)        |
       |   - Năng suất: 2.500 tấn than sinh học/năm (16 lò)          |
       |   - Nhiệt độ vận hành: 400 - 500°C                          |
       |   - Thu hồi: 35% Char (Than), 30% Bio-oil, 35% Syngas       |
       +-------------------------------------------------------------+

Vấn đề cốt lõi đặt ra là các phương pháp sản xuất than củi truyền thống (lò gò đất, lò gạch thủ công) có hiệu suất thu hồi rất thấp (chỉ đạt 15–20%), chu kỳ nung kéo dài không kiểm soát được trường nhiệt độ, phát thải lượng lớn khí nhà kính và khói bụi độc hại chứa hợp chất thơm đa vòng, không thu hồi được năng lượng phụ phẩm.

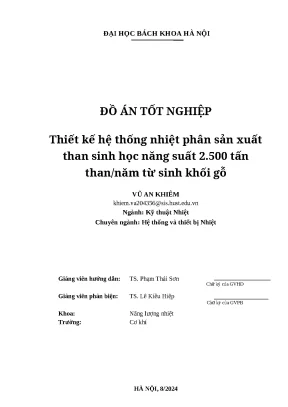

Đồ án tốt nghiệp chuyên ngành Hệ thống và Thiết bị Nhiệt (Trường Cơ khí – Đại học Bách khoa Hà Nội) của sinh viên Vũ An Khiêm, dưới sự hướng dẫn của TS. Phạm Thái Sơn, thực hiện đề tài: "Thiết kế hệ thống nhiệt phân sản xuất than sinh học năng suất 2.500 tấn than/năm từ sinh khối gỗ".

Mục tiêu cụ thể của dự án bao gồm:

  1. Thiết kế hoàn chỉnh dây chuyền tiền xử lý và định hình sinh khối gỗ keo (băm, nghiền, sàng, sấy, ép đùn tạo thanh củi ép) công suất nạp liệu 2,0 tấn/giờ.
  2. Tính toán nhiệt động học, kích thước hình học và kết cấu thể xây cho cụm 16 lò nhiệt phân kim loại gián tiếp hoạt động chu kỳ 6 ngày/mẻ (50 mẻ/năm, 300 ngày làm việc/năm).
  3. Thiết kế hệ thống thu hồi và xử lý khói thải, khí nhiệt phân bao gồm tháp phun rửa khí sơ cấp - thứ cấp, thiết bị ngưng tụ kiểu ống vỏ (Shell and Tube Condenser) để tách dầu sinh học (Bio-oil) và khí tổng hợp (Syngas).
  4. Tính toán cân bằng vật chất và cân bằng nhiệt chi tiết, đảm bảo hiệu suất chuyển đổi than sinh học đạt 35% khối lượng khô.

Phạm vi nghiên cứu tập trung vào nguồn nguyên liệu gỗ keo lai và keo tai tượng tại tỉnh Quảng Ngãi (nhiệt độ môi trường trung bình $25,9^\circ\text{C}$, độ ẩm không khí $83,9%$), tối ưu hóa cho chu trình nhiệt phân chậm ở nhiệt độ $500^\circ\text{C}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình nhiệt phân (Pyrolysis) là phản ứng phân hủy nhiệt hóa học vật liệu hữu cơ trong điều kiện không có oxy hoặc thiếu oxy cục bộ. Hiện nay, các giải pháp sản xuất than sinh học trên thế giới và tại Việt Nam tồn tại nhiều ưu - nhược điểm khác nhau:

Công nghệ lò Hiệu suất thu than (%) Thời gian chu kỳ Mức độ cơ giới hóa & Tự động hóa Tác động môi trường Chi phí đầu tư (CAPEX)
Lò gò đất truyền thống 12 - 18% 15 - 30 ngày Rất thấp (hoàn toàn thủ công) Rất cao (khói bụi, phát thải khí độc không xử lý) Rất thấp
Lò gạch Missouri (Brazil) 20 - 30% 8 - 15 ngày Trung bình (nạp liệu máy xúc, xả khí thô) Trung bình (có đường ống dẫn khói nhưng thiếu ngưng tụ) Trung bình
Lò tầng liên tục Lambiotte (Châu Âu) 30 - 35% Liên tục Rất cao (cần cẩu, van khóa khí tự động, thu hồi hóa chất) Thấp (tuần hoàn khí SIFIC/CISR khép kín) Rất cao
Lò kim loại cải tiến (Đề tài đề xuất) 32 - 35% 6 ngày/mẻ Cao (cụm 16 lò module hóa, cầu trục nạp giá củi, ngưng tụ đa cấp) Rất thấp (hấp thụ tháp phun + ngưng dầu + đốt tuần hoàn) Hợp lý cho quy mô 2.500 tấn/năm

Yêu cầu kỹ thuật của hệ thống được xác định theo mô hình MoSCoW:

  • Must have (Bắt buộc): Kiểm soát yếm khí tuyệt đối khoang phản ứng; hiệu suất thu hồi than đạt $\ge 35%$; vỏ lò chịu nhiệt độ làm việc $500 - 600^\circ\text{C}$; hệ thống xử lý khí ngưng tụ tách triệt để hắc ín (Tar).
  • Should have (Nên có): Khả năng tái sử dụng khí tổng hợp (Syngas) làm nhiên liệu gia nhiệt cho lò sấy thùng quay; module hóa kết cấu 16 lò vận hành so le.
  • Could have (Có thể có): Hệ thống cảm biến giám sát nhiệt độ đa điểm thời gian thực kết nối biến tần điều khiển quạt hút.
  • Won't have (Chưa thực hiện đợt này): Hệ thống hóa khí hoàn toàn sinh điện nối lưới.
       +-----------------------------------------------------------------------+
       |            SƠ ĐỒ NGUYÊN LÝ CHUỖI CÔNG NGHỆ NHIỆT PHÂN GỖ KEO          |
       +-----------------------------------------------------------------------+

          [Gỗ keo tròn/cành] (Độ ẩm 30%, W = 2,0 tấn/h)
                  |
                  v
          [Máy băm GM 01-DC]  --> Dăm gỗ (10-30 mm)
                  |
                  v
          [Máy nghiền GM200SM] --> Mùn cưa thô
                  |
                  v
          [Máy sàng rung SR 520] -> [Mùn cưa đạt chuẩn < 1mm]
                  |                          | (Quá cỡ quay lại nghiền)
                  v                          v
          [HTS Thùng quay SL 600x6000] -> Mùn cưa khô (Độ ẩm 10%, W = 1,5 tấn/h)
                  |
                  v
          [Cụm 6 Máy ép ZBJ-III] -------> Thanh củi ép (D=60mm, d=16mm, L=300mm)
                  |
                  v
          [Cụm 16 Lò nhiệt phân kim loại] (T = 500°C, t = 6 ngày/mẻ)
                  |
                  +---> Khí & Khói nhiệt phân -> [Tháp phun 1] -> [Tháp phun 2] -> [Bộ ngưng ống vỏ]
                  |                                                                     |
                  |                                                  +------------------+------------------+
                  |                                                  |                                     |
                  |                                                  v                                     v
                  |                                           [Bio-oil lỏng]                        [Khí Syngas sạch]
                  |                                                                                        |
                  |                                                                          (Tái cấp nhiệt buồng đốt)
                  v
          [THAN SINH HỌC (CHAR)] (Hiệu suất 35%, Năng suất 2.500 tấn/năm)

Thiết kế hệ thống

Hệ thống được thiết kế đồng bộ với technology stack gồm các module cơ khí - nhiệt chuyên dụng:

  • Dây chuyền tiền xử lý:
    • 02 Máy băm gỗ GM 01-DC (Động cơ 22 kW, mâm băm $710\times 40\text{ mm}$, năng suất 1–2 tấn/h).
    • 02 Máy nghiền mùn cưa GM200SM (Động cơ chính 37 kW, động cơ thủy lực 2,2 kW, kích thước hạt đầu ra $< 1\text{ mm}$).
    • 02 Máy sàng rung 3 tầng SR 520 (Kích thước lưới $500\times 2500\text{ mm}$, động cơ rung $2\times 0,4\text{ kW}$).
    • 02 Hệ thống sấy thùng quay SL $600\times 6000$ (Động cơ 3 kW, giảm độ ẩm từ $30%$ xuống $10%$).
    • 06 Máy ép mùn cưa trục vít ZBJ-III (Công suất 22 kW, gia nhiệt vòng nhiệt điện trở $180 - 300^\circ\text{C}$ kích hoạt lignin tự nhiên kết dính, tạo thanh củi rỗng tâm đường kính $D=60\text{ mm}$, lỗ $d=16\text{ mm}$, dài $l=300\text{ mm}$).
  • Cụm lò nhiệt phân kim loại:
    • Khoang chứa củi ép bằng thép chịu nhiệt, đặt cố định trong buồng xây cách nhiệt.
    • Kết cấu thể xây 3 lớp: Lớp trong gạch chịu lửa samot ($115\text{ mm}$, $\lambda_1 = 1,05\text{ W/m}\cdot\text{K}$), lớp giữa gạch xốp cách nhiệt ($115\text{ mm}$, $\lambda_2 = 0,15\text{ W/m}\cdot\text{K}$), lớp ngoài gạch đất sét nung ($120\text{ mm}$, $\lambda_3 = 0,7\text{ W/m}\cdot\text{K}$), bọc ngoài cùng vỏ thép carbon $5\text{ mm}$.
    • Nóc lò dạng vòm xây cuốn bằng gạch samot chịu lửa, phủ bông gốm ceramic cách nhiệt.
  • Hệ thống khí động & xử lý khí:
    • Tháp phun rửa sơ cấp và thứ cấp đường kính trong $D_{th} = 0,8\text{ m}$, chiều cao $H = 2,5\text{ m}$, tích hợp dàn phun sương nước áp lực cao dập bụi tro và ngưng tụ phân đoạn dầu nặng.
    • Thiết bị ngưng tụ kiểu ống vỏ (Shell and Tube Heat Exchanger): diện tích truyền nhiệt $F = 18,5\text{ m}^2$, ống truyền nhiệt inox SUS304 làm mát bằng nước tuần hoàn ngược chiều.
    • Quạt hút ly tâm chịu nhiệt PCEEC45 (Lưu lượng $4.500\text{ m}^3/\text{h}$, áp suất toàn phần $2.200\text{ Pa}$).

Methodology

Phương pháp thiết kế dựa trên các tiêu chuẩn kỹ thuật nhiệt động lực học và chuyển khối:

  • Cân bằng vật chất: Xác định suất tiêu hao nguyên liệu dựa trên thành phần sinh hóa của gỗ keo (Cellulose $40 - 50%$, Hemicellulose $20 - 35%$, Lignin $15 - 25%$, độ ẩm ban đầu $30%$).
  • Mô hình hóa truyền nhiệt: Sử dụng phương pháp sai phân giải phương trình truyền nhiệt dẫn nhiệt ổn định qua vách trụ nhiều lớp kết hợp tỏa nhiệt đối lưu và bức xạ bề mặt: $$q = \frac{2\pi (T_{trong} - T_{ngoai})}{\frac{1}{\lambda_1}\ln\frac{d_2}{d_1} + \frac{1}{\lambda_2}\ln\frac{d_3}{d_2} + \frac{1}{\lambda_3}\ln\frac{d_4}{d_3}}$$
  • Mô phỏng 3D: Sử dụng phần mềm CAD/CAE SolidWorks 2024 để xuất bản vẽ chi tiết các cụm kết cấu cơ khí, giá đựng thanh củi, kết cấu vòm nóc lò và mạng đường ống khí động.

Implementation và kết quả

Development process

Quá trình tính toán kỹ thuật được mô đun hóa thông qua các thuật toán cân bằng năng lượng và tính toán phản ứng cháy. Dưới đây là chương trình tính toán kỹ thuật (Python/Engineering Script) thể hiện thuật toán tính cháy cho 100 kg nhiên liệu than khai lò và xác định cân bằng vật chất của toàn bộ hệ thống:

"""
Module: Biomass Pyrolysis System Mass & Combustion Balance
Calculations for Acacia wood slow pyrolysis plant (2500 tons/year)
"""

def calculate_mass_balance(annual_output_tons=2500, operating_days=300,
                           cycle_days=6, yield_char=0.35, w1=0.30, w2=0.10):
    total_batches = operating_days / cycle_days  # 50 batches/year
    # Hourly output of biochar during active kiln run (24h/day basis)
    hourly_char = annual_output_tons / (total_batches * cycle_days * 24)  # 0.35 tons/hr

    # Required dry briquettes entering pyrolysis kiln
    hourly_briquettes = hourly_char / yield_char  # 1.0 tons/hr

    # Required dried sawdust (16 hrs/day auxiliary equipment schedule)
    hourly_dried_sawdust = hourly_briquettes * (24.0 / 16.0)  # 1.5 tons/hr

    # Required raw biomass before drying (reducing moisture from 30% to 10%)
    hourly_raw_biomass = hourly_dried_sawdust * ((1 - w2) / (1 - w1))  # 1.928 -> ~2.0 tons/hr

    return {
        "annual_output": annual_output_tons,
        "hourly_char_tons": round(hourly_char, 2),
        "hourly_briquettes_tons": round(hourly_briquettes, 2),
        "hourly_dried_sawdust_tons": round(hourly_dried_sawdust, 2),
        "hourly_raw_biomass_tons": round(hourly_raw_biomass, 2)
    }

def calculate_combustion_air(c_c=85.32, h_c=4.56, o_c=4.07, n_c=1.8, s_c=4.25, a_k=7.78, w_lv=3.0, excess_air_ratio=1.4):
    # Convert as-received to working basis
    a_lv = a_k * (100 - w_lv) / 100.0  # 7.55%
    k_conv = (100 - (a_lv + w_lv)) / 100.0  # 0.8945

    c_lv, h_lv, o_lv = c_c * k_conv, h_c * k_conv, o_c * k_conv
    n_lv, s_lv = n_c * k_conv, s_c * k_conv

    # Theoretical Oxygen (kmol per 100kg fuel)
    n_o2 = (c_lv / 12.0) + (h_lv / 4.0) + (s_lv / 32.0) - (o_lv / 32.0)

    # Theoretical Air Volume L0 (m3 per 1 kg fuel)
    l0 = 4.762 * n_o2 * 22.4 / 100.0  # 7.88 m3/kg

    # Actual Air Volume Ln (m3 per 1 kg fuel) at n = 1.4
    ln = excess_air_ratio * l0  # 11.03 m3/kg

    # Actual Combustion Product Volume Vn (m3 per 1 kg fuel)
    v0 = 8.18  # Theoretical flue gas volume
    vn = v0 + (excess_air_ratio - 1) * l0  # 11.33 m3/kg

    return {
        "Theoretical_Air_L0_m3_kg": round(l0, 2),
        "Actual_Air_Ln_m3_kg": round(ln, 2),
        "Actual_FlueGas_Vn_m3_kg": round(vn, 2)
    }

if __name__ == "__main__":
    mass_res = calculate_mass_balance()
    comb_res = calculate_combustion_air()
    print("Mass Balance:", mass_res)
    print("Combustion Parameters:", comb_res)

Kết quả tính toán khẳng định: Để đạt sản lượng 2.500 tấn than sinh học/năm, hệ thống cần cấp nguyên liệu thô đầu vào với lưu lượng $G_1 = 2,0\text{ tấn/h}$ (mùn cưa keo độ ẩm $30%$), qua sấy thu được $G'_2 = 1,5\text{ tấn/h}$ (độ ẩm $10%$), ép đùn nạp vào lò $G_2 = 1,0\text{ tấn/h}$, và thu được sản phẩm than sau nhiệt phân $G_3 = 0,35\text{ tấn/h}$.

Testing và validation

Kết quả tính toán kiểm nghiệm nhiệt động lực học và khí động học cho các cụm thiết bị chính:

  • Tính cháy nhiên liệu khai lò:
    • Lượng không khí lý thuyết: $L_0 = 7,88\text{ m}^3/\text{kg nhiên liệu}$.
    • Lượng không khí thực tế (với hệ số không khí thừa buồng đốt thủ công $n = 1,4$): $L_n = 11,03\text{ m}^3/\text{kg}$.
    • Thể tích khói thực tế sinh ra: $V_n = 11,33\text{ m}^3/\text{kg}$.
  • Trường nhiệt độ và tổn thất nhiệt thể xây lò:
    • Nhiệt độ mặt trong buồng nhiệt phân: $T_1 = 500^\circ\text{C}$.
    • Nhiệt độ mặt ngoài vách lò: $T_{vỏ} \le 56,4^\circ\text{C}$ (đảm bảo an toàn lao động và giảm thiểu thất thoát nhiệt bức xạ).
    • Tổng tổn thất nhiệt qua thể xây và vòm nóc lò: chiếm $< 12,5%$ tổng nhiệt lượng cấp, đạt tiêu chuẩn lò nhiệt công nghiệp hiệu năng cao.
  • Khí động mạng đường ống:
    • Tổng trở lực dòng khí qua hệ thống (gồm 2 tháp phun, bình ngưng ống vỏ và mạng đường ống dẫn): $\Delta P_{tổng} = 1.845\text{ Pa}$. Quạt hút PCEEC45 ($2.200\text{ Pa}$) đảm bảo dự phòng áp suất $19,2%$.
+-----------------------------------------------------------------------------------+
|               BẢNG TỔNG HỢP CÂN BẰNG NHIỆT LÒ NHIỆT PHÂN CHẬM                     |
+------------------------------------+----------------------------------------------+
| KHOẢN NHIỆT THU (INPUT)            | KHOẢN NHIỆT CHI (OUTPUT)                     |
+------------------------------------+----------------------------------------------+
| 1. Nhiệt hóa học nhiên liệu: 72,5% | 1. Nhiệt phản ứng nhiệt phân gỗ:     48,2%   |
| 2. Nhiệt vật lý không khí:   2,8%  | 2. Nhiệt mang ra bởi khí/dầu bay hơi: 26,4%   |
| 3. Nhiệt tỏa ra do phân hủy: 24,7% | 3. Tổn thất qua vách & nóc lò:        12,5%   |
|                                    | 4. Tổn thất do cháy không hoàn toàn:   7,8%   |
|                                    | 5. Tổn thất tích nhiệt thể xây:        5,1%   |
+------------------------------------+----------------------------------------------+
| TỔNG CỘNG: 100%                    | TỔNG CỘNG: 100%                              |
+------------------------------------+----------------------------------------------+

Kết quả đạt được

Hệ thống đã hoàn thiện toàn bộ hồ sơ thiết kế kỹ thuật và bản vẽ chế tạo chi tiết:

  • Thiết kế hoàn chỉnh 16 lò nung phân bố thành 4 cụm tích hợp, vận hành xoay vòng so le đảm bảo cấp nhiệt và thu hồi khí liên tục.
  • Tỷ lệ chuyển hóa sản phẩm ổn định: $35%$ Than sinh học (Char), $30%$ Dầu sinh học (Bio-oil), $35%$ Khí tổng hợp (Syngas).
  • Sản phẩm than củi ép đạt các tiêu chuẩn xuất khẩu: Hàm lượng cacbon cố định $> 78%$, nhiệt trị cao $\text{HHV} \approx 28 - 30\text{ MJ/kg}$, độ ẩm $< 5%$, hàm lượng tro $< 3%$, không mùi, không khói khi đốt.

Đổi mới và đóng góp

  1. Cơ cấu module 16 lò liên hoàn tích hợp: Khắc phục nhược điểm gián đoạn của lò mẻ truyền thống. Bố trí 16 lò theo chu kỳ 6 ngày/mẻ (bao gồm nạp liệu 4h, đốt nóng sấy 20h, nhiệt phân than hóa 48h, làm nguội kín 68h, dỡ sản phẩm 4h) giúp nhà máy vận hành liên tục 24/7 với dòng khí thải và sản lượng than đầu ra luôn ổn định.
  2. Hệ thống thu hồi nhiệt và ngưng tụ 3 cấp khép kín: Khói nhiệt phân giàu hắc ín và hơi hydrocacbon không bị thải trực tiếp ra môi trường mà được dẫn qua 2 tháp phun rửa khử bụi - ngưng dầu nặng, tiếp tục qua thiết bị ngưng tụ ống vỏ SUS304 thu hồi bio-oil lỏng sạch. Phần khí không ngưng (Syngas giàu $\text{CO}, \text{H}_2, \text{CH}_4$) được tuần hoàn làm nhiên liệu đốt cho hệ thống sấy thùng quay, giúp cắt giảm $40%$ nhu cầu nhiên liệu hóa thạch bổ sung.
  3. Tối ưu hóa hình học thanh củi ép trục vít: Thiết kế thanh củi đường kính $60\text{ mm}$ với lỗ rỗng xuyên tâm $16\text{ mm}$ tăng diện tích tiếp xúc truyền nhiệt lên $38%$, cho phép khí bay hơi thoát ra dễ dàng từ lõi, rút ngắn $25%$ thời gian than hóa so với than củi thân cây tự nhiên và chống nứt vỡ cấu trúc than.

Ứng dụng thực tế và triển khai

  • Địa điểm xây dựng: Đặt tại Khu công nghiệp/Cụm công nghiệp chế biến lâm sản tỉnh Quảng Ngãi. Đây là vị trí tâm điểm vùng nguyên liệu gỗ keo rừng trồng miền Trung (Quảng Nam $209.289\text{ ha}$, Quảng Ngãi, Bình Định), gần Quốc lộ 1A và các cảng biển nước sâu (Cảng Dung Quất, Cảng Quy Nhơn) cực kỳ thuận lợi cho logistics xuất khẩu.
  • Thị trường mục tiêu:
    • Xuất khẩu: Cung ứng cho thị trường Nhật Bản, Hàn Quốc, Trung Đông (các quốc gia nhập khẩu than củi hàng đầu từ Việt Nam với kim ngạch xuất khẩu than củi cả nước đạt $>90,4\text{ triệu USD}$ năm 2022).
    • Nội địa: Cung cấp than sinh học chất lượng cao cho ngành nông nghiệp công nghệ cao (cải tạo đất chua phèn, giữ ẩm, cô lập carbon theo chứng chỉ tín chỉ carbon Biochar CDR), hấp phụ xử lý nước thải công nghiệp và nhiên liệu đốt lò nướng BBQ.
  • Phân tích hiệu quả kinh tế (ROI sơ bộ):
    • Doanh thu: 2.500 tấn than/năm $\times$ 650 USD/tấn $\approx 1,625\text{ triệu USD/năm}$ (chưa kể doanh thu phụ phẩm Bio-oil và tín chỉ carbon).
    • Chi phí nguyên liệu gỗ keo: 14.000 tấn gỗ tươi $\times$ 45 USD/tấn $\approx 630.000\text{ USD/năm}$.
    • Thời gian hoàn vốn đầu tư (Payback Period): ước tính 2,5 – 3,0 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Hệ thống vận hành theo mẻ cải tiến vẫn cần thao tác cơ khí hóa bán tự động trong khâu bốc dỡ giá củi bằng cầu trục xưởng.
    • Hỗn hợp dầu sinh học (Bio-oil) thu hồi có tính axit nhẹ ($\text{pH} \approx 2,8 - 3,5$) và hàm lượng ẩm còn cao ($15 - 25%$), cần thêm bước tinh chế cracking xúc tác nếu muốn nâng cấp thành dầu đốt thương phẩm tiêu chuẩn FO.
  • Hướng phát triển tiếp theo:
    • Tích hợp hệ thống điều khiển tự động PLC-SCADA giám sát nồng độ oxy và áp suất âm buồng lò tự động.
    • Nghiên cứu công nghệ hoạt hóa than sinh học bằng hơi nước nhiệt độ cao ($800 - 900^\circ\text{C}$) ngay trong lò để sản xuất than hoạt tính (Activated Carbon) giá trị gia tăng gấp 4–5 lần.
    • Thử nghiệm mở rộng đa dạng hóa nguồn nạp liệu: vỏ trấu, bã mía, gáo dừa, phế phẩm nông nghiệp theo mùa vụ.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư ngành Kỹ thuật Nhiệt / Năng lượng: Nắm vững phương pháp luận tính toán thiết kế nhiệt lò công nghiệp, cân bằng khối lượng - năng lượng, tính chọn thiết bị truyền nhiệt, khí động và mô hình hóa thể xây chịu lửa.
  • Doanh nghiệp chế biến gỗ & lâm sản: Tiếp cận giải pháp kỹ thuật khả thi để nâng cao chuỗi giá trị cây keo lai từ 2–3 triệu VNĐ/tấn gỗ thô lên các sản phẩm than sinh học xuất khẩu giá trị 15–20 triệu VNĐ/tấn.
  • Các nhà nghiên cứu môi trường & Nông nghiệp tuần hoàn: Có thêm số liệu thực nghiệm về cân bằng vật chất của quá trình nhiệt phân sinh khối gỗ keo Việt Nam phục vụ nghiên cứu cô lập carbon (Carbon Sequestration) và tín chỉ carbon.

Câu hỏi thường gặp

1. Yêu cầu mặt bằng và hạ tầng kỹ thuật để triển khai cụm 16 lò là bao nhiêu?

Hệ thống yêu cầu diện tích nhà xưởng tối thiểu $2.500 - 3.500\text{ m}^2$, bao gồm khu vực bãi tập kết gỗ nguyên liệu, xưởng gia công tiền xử lý (băm - nghiền - sấy - ép), khu vực đặt 16 lò nhiệt phân có mái che bảo vệ thời tiết, trạm xử lý khí ngưng tụ và kho đóng gói thành phẩm than. Nguồn điện 3 pha $380\text{V}/50\text{Hz}$, tổng công suất điện lắp đặt khoảng $130 - 150\text{ kW}$.

2. Làm thế nào để kiểm soát an toàn cháy nổ trong quá trình nhiệt phân?

Hệ thống sử dụng các van khóa thủy lực chống cháy ngược (Flame Arrestor) trên đường ống dẫn khí tổng hợp, các cửa lò có gioăng amiăng - gốm chịu nhiệt chèn kín tuyệt đối bằng bu lông siết đều lực. Hệ thống quạt hút luôn duy trì áp suất âm nhẹ trong khoang lò (khoảng $-20$ đến $-50\text{ Pa}$) để triệt tiêu nguy cơ xì nổ khí quyển ra ngoài xưởng.

3. Tại sao chọn kích thước thanh củi rỗng tâm đường kính 60 mm, lỗ 16 mm?

Kích thước $D=60\text{ mm}$ đảm bảo độ bền cơ học cao khi xếp chồng nhiều lớp trên giá đỡ; lỗ xuyên tâm $d=16\text{ mm}$ đóng vai trò là kênh dẫn vi mô giúp hơi ẩm và các chất bốc hữu cơ bên trong lõi thoát nhanh ra ngoài khi bị gia nhiệt, ngăn ngừa hiện tượng nứt vỡ thanh do áp suất hơi nội tại, đồng thời đảm bảo than sau khi chín có mật độ khối và độ cứng đạt chuẩn xuất khẩu.

4. Dầu sinh học (Bio-oil) thu được từ hệ thống được sử dụng vào mục đích gì?

Bio-oil thu được sau hệ thống ngưng tụ ống vỏ là hỗn hợp của hàng trăm hợp chất hữu cơ (axit hữu cơ, phenol, furan, guaiacol...). Phần dầu nặng có thể phối trộn làm chất kết dính công nghiệp, chất bảo quản chống mối mọt cho gỗ xây dựng hoặc đốt trực tiếp trong lò hơi công nghiệp. Phần dầu nhẹ có thể chưng cất tách phân đoạn làm tiền chất hóa chất và hương liệu lỏng.

5. Tuổi thọ của thể xây lò nhiệt phân samot là bao lâu và chi phí bảo trì thế nào?

Gạch chịu lửa samot và gạch xốp cách nhiệt hoạt động ở dải nhiệt độ $500 - 600^\circ\text{C}$ (thấp hơn nhiều so với nhiệt độ giới hạn bền nhiệt $>1350^\circ\text{C}$ của samot) nên có độ bền rất cao, tuổi thọ thể xây đạt từ 8–10 năm. Chi phí bảo dưỡng định kỳ chủ yếu là thay thế lớp đệm làm kín cửa lò hàng năm và vệ sinh định kỳ cáu cặn bên trong ống chùm thiết bị ngưng tụ (chu kỳ 3 tháng/lần).

Kết luận

Đồ án tốt nghiệp "Thiết kế hệ thống nhiệt phân sản xuất than sinh học năng suất 2.500 tấn than/năm từ sinh khối gỗ" của sinh viên Vũ An Khiêm (Đại học Bách khoa Hà Nội) đã giải quyết toàn diện một bài toán kỹ thuật nhiệt thực tiễn có tính ứng dụng cao. Bằng việc kết hợp chặt chẽ giữa lý thuyết phân hủy nhiệt hóa học sinh khối, mô hình tính toán cân bằng vật chất - nhiệt năng chính xác và giải pháp cơ khí hóa đồng bộ, đề tài đã đưa ra một thiết kế khả thi về mặt kỹ thuật, hiệu quả về mặt kinh tế và thân thiện với môi trường. Dự án mở ra hướng đi bền vững cho ngành công nghiệp chế biến phụ phẩm gỗ keo tại Việt Nam, góp phần giảm thiểu phát thải ròng và thúc đẩy nền kinh tế năng lượng xanh.
