Giới thiệu dự án

Hệ thống phanh trên ô tô là cơ cấu an toàn chủ động tối quan trọng, trực tiếp quyết định khả năng giảm tốc độ, dừng đỗ và duy trì quỹ đạo chuyển động ổn định của phương tiện. Theo thống kê từ Cục Quản lý An toàn Giao thông Đường cao tốc Quốc gia Hoa Kỳ (NHTSA), hơn 22% các vụ va chạm giao thông nghiêm trọng bắt nguồn từ việc người lái không thể tạo đủ áp suất phanh trong các tình huống khẩn cấp hoặc do hiện tượng mất ổn định hướng (trượt quay, trượt lết) khi phanh trên các bề mặt đường có hệ số bám không đồng nhất ($\mu$-split).

Đối với các dòng sedan thể thao hạng sang như Mercedes-Benz C300 AMG (trang bị khối động cơ I4 2.0L Turbo công suất 245 mã lực, mô-men xoắn 370 Nm, khả năng tăng tốc 0-100 km/h trong 5.9 giây và tốc độ tối đa giới hạn điện tử 250 km/h), yêu cầu đặt ra cho hệ thống phanh không dừng lại ở việc tiêu tán động năng đơn thuần mà phải đạt được thời gian đáp ứng cực ngắn, kiểm soát độc lập mô-men phanh tại từng bánh xe và tương thích hoàn toàn với mạng lưới an toàn chủ động ADAS.

Vấn đề cốt lõi của hệ thống phanh thủy lực truyền thống trang bị bộ trợ lực chân không (Vacuum Booster) nằm ở ba điểm nghẽn kỹ thuật:

  1. Độ trễ thủy lực lớn: Thời gian trễ đáp ứng của hệ thống chân không dao động từ 200 - 300 ms, làm kéo dài quãng đường phanh ở dải tốc độ cao.
  2. Không thể điều khiển chủ động áp suất độc lập: Hệ thống cơ khí - thủy lực thuần túy phân chia áp suất theo tỷ lệ cố định của van điều hòa lực phanh, không thể tối ưu hóa lực bám theo tải trọng động tức thời của từng bánh xe khi vào cua hoặc phanh gấp.
  3. Phản lực rung giật lên bàn đạp phanh: Khi hệ thống chống bó cứng phanh (ABS) kích hoạt, các xung áp suất thủy lực dội ngược về chân người lái, gây tâm lý bất an và có thể dẫn đến việc người lái vô thức giảm lực đạp.

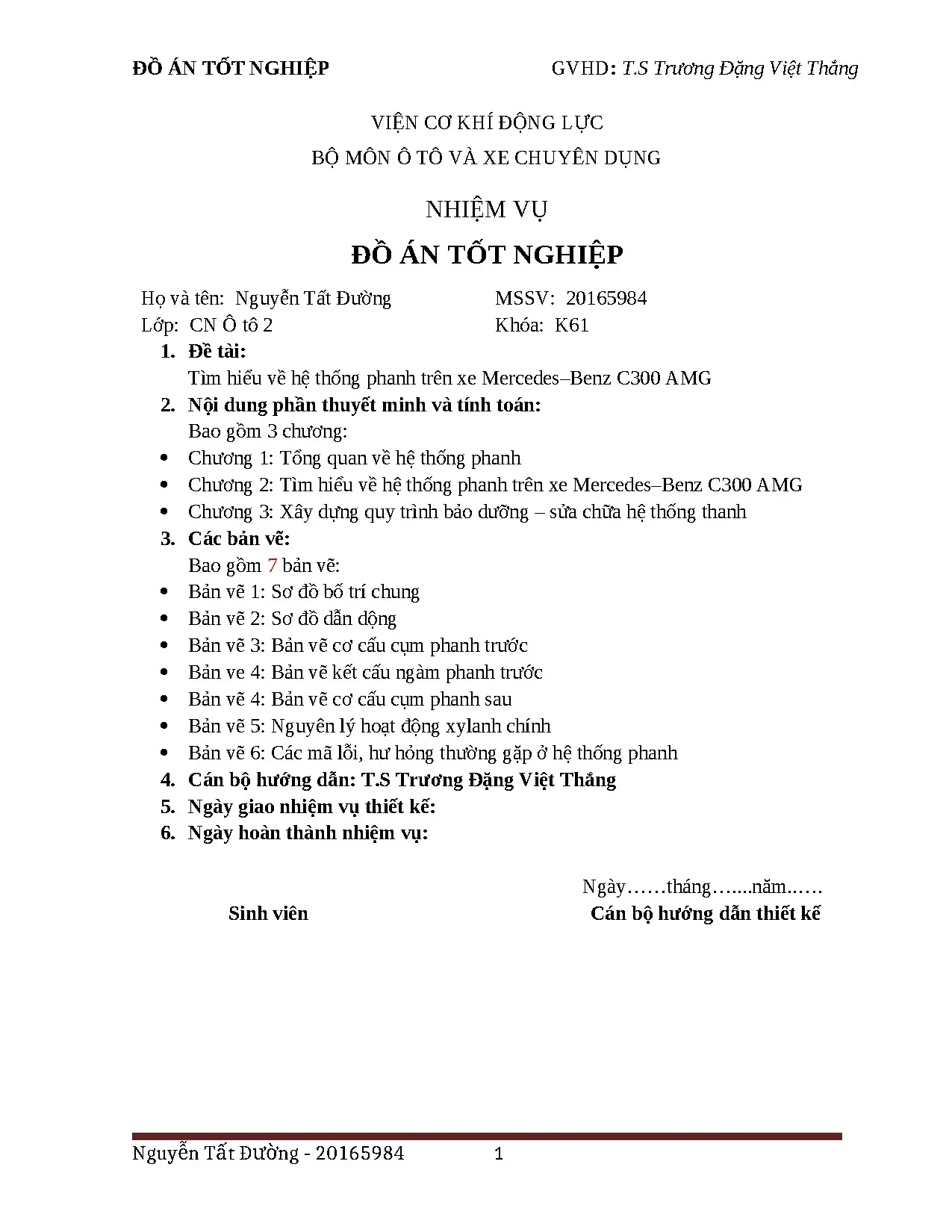

Đồ án tốt nghiệp "Tìm hiểu về hệ thống phanh trên xe Mercedes–Benz C300 AMG" được thực hiện nhằm giải quyết triệt để các vấn đề trên thông qua việc phân tích chuyên sâu giải pháp phanh điện tử thông minh tích hợp:

  • Mục tiêu 1: Giải mã cấu trúc động học và nguyên lý điều khiển của hệ thống phanh By-Wire tổng quát, phân định rõ ranh giới kỹ thuật giữa phanh thuần điện (EMB - Electro-Mechanical Brake) và phanh thủy lực điện tử (EHB - Electro-Hydraulic Brake).
  • Mục tiêu 2: Khai thác chi tiết cấu tạo, nguyên lý vận hành của hệ thống dẫn động phanh cảm ứng điện tử Sensotronic Brake Control (SBC) cùng tổ hợp công nghệ phanh thích ứng Adaptive Brake Control trên Mercedes-Benz C300 AMG.
  • Mục tiêu 3: Đánh giá động lực học cụm cơ cấu chấp hành: Cụm ngàm phanh cố định 6-piston hiệu năng cao AMG ở cầu trước và cơ cấu ngàm phanh di động tích hợp mô-tơ phanh dừng điện tử (EPB) ở cầu sau.
  • Mục tiêu 4: Thiết lập quy trình chẩn đoán mã lỗi tự động qua cổng OBD-II và quy trình bảo dưỡng, hiệu chỉnh an toàn đối với hệ thống phanh cao áp điều khiển điện tử.

Phạm vi nghiên cứu tập trung vào kiến trúc hệ thống dẫn động cơ điện tử, giao thức truyền thông dữ liệu và giải thuật điều khiển phanh an toàn. Đồ án giới hạn ở mức độ khai thác hệ thống kỹ thuật, mô hình hóa nguyên lý và xây dựng quy trình chẩn đoán sửa chữa chuyên hãng, không đi vào thiết kế chế tạo mới phần cứng vi điều khiển ECU.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Sự tiến hóa của hệ thống phanh trên ô tô trải qua ba giai đoạn kiến trúc chính. Để làm rõ tính ưu việt của giải pháp được trang bị trên Mercedes-Benz C300 AMG, bảng so sánh đa tiêu chí dưới đây phân tích các đặc tính kỹ thuật cốt lõi:

Tiêu chí kỹ thuật Phanh thủy lực trợ lực chân không Phanh thủy lực điện tử (EHB / SBC) Phanh cơ điện tử thuần túy (EMB)
Cơ chế dẫn động Cơ khí - Thủy lực truyền thống Tín hiệu điện tử + Áp suất thủy lực tích trữ Tín hiệu điện tử + Mô tơ chấp hành tại bánh
Bộ trợ lực Bầu trợ lực màng chân không động cơ Bình tích áp thủy lực cao áp (140 - 160 bar) Không sử dụng chất lỏng thủy lực
Thời gian tăng áp ($t_{rise}$) 200 - 300 ms < 50 ms (Tức thời qua bình tích áp) 60 - 90 ms (Phụ thuộc mô tơ DC)
Điều khiển độc lập 4 bánh Hạn chế (Thông qua van thủy lực ABS) Độc lập hoàn toàn 4 kênh van tỷ lệ Độc lập hoàn toàn từng bánh
Khả năng tích hợp ADAS Phức tạp, cần bơm bổ trợ ESP Tích hợp liền mạch qua mạng CAN-Bus Tối ưu nhất cho xe thuần điện
Cơ chế dự phòng (Fail-Safe) Đường dầu kép cơ học trực tiếp Mở van cơ khí chuyển về phanh thủy lực cơ Dự phòng mạch điện kép & Ắc quy phụ
Hiện tượng rung bàn đạp Có (Rung mạnh khi ABS nhấp - nhả) Không (Bàn đạp điện tử cách ly hoàn toàn) Không có liên kết thủy lực

Phân tích yêu cầu hệ thống theo mô hình MoSCoW cho thấy:

  • Must-have: Khả năng điều biến áp suất phanh từng bánh với tần số tối thiểu 15 Hz; Tích hợp chế độ phanh dự phòng thủy lực khi mất toàn bộ nguồn điện điều khiển; Tích hợp các tính năng nền tảng ABS, EBD, BAS, ESP.
  • Should-have: Chức năng chuẩn bị phanh khẩn cấp (Prefilling of the Brake System); Chức năng làm khô đĩa phanh tự động khi trời mưa (Dry Braking); Chức năng dừng êm ái (Soft-Stop) triệt tiêu quán tính giật cục.
  • Could-have: Hỗ trợ kẹt xe (Traffic Jam Assist) tự động giảm tốc ở dải vận tốc dưới 60 km/h; Hỗ trợ khởi hành ngang dốc (Drive Away Assist).
  • Won't-have (giai đoạn này): Loại bỏ hoàn toàn đường ống dẫn dầu phanh (EMB) do rào cản về hệ thống điện 48V và độ tin cậy của mô-tơ làm việc trong môi trường nhiệt độ cao tại đĩa phanh.
       [ Bàn đạp phanh By-Wire ]
    (Cảm biến hành trình & lực đạp)
         (Tín hiệu điều khiển xung)
         (Dầu phanh áp suất cao)
[Trước - Trái] [Trước - Phải] [Sau - Trái / Phải]
(Caliper 6-Pot)(Caliper 6-Pot) (Caliper 1-Pot + EPB)

Thiết kế hệ thống

Kiến trúc phanh điện tử Sensotronic Brake Control (SBC) trên Mercedes-Benz C300 AMG được module hóa thành các phân hệ kỹ thuật đồng bộ:

  1. Module nhận diện ý chí người lái (Driver Command Module): Cụm bàn đạp phanh tích hợp xy-lanh chính không còn nối trực tiếp với cùm phanh ở trạng thái làm việc bình thường. Hệ thống trang bị cảm biến góc xoay bàn đạp, cảm biến dịch chuyển hành trình piston và cảm biến áp suất đầu vào nhằm xác định chính xác gia tốc đạp phanh và lực tác động của người lái. Một bộ mô phỏng cảm giác bàn đạp (Pedal Feel Simulator) gồm lò xo biến thiên và buồng giảm chấn thủy lực tạo phản lực giả lập tự nhiên, tạo cảm giác quen thuộc cho người lái mà không truyền rung động từ hệ thống phanh ngược lại chân.
  2. Module tạo và tích trữ áp suất cao (Pressure Supply Unit): Sử dụng một động cơ điện một chiều (DC Motor) dẫn động bơm piston hướng kính siêu nhỏ, hút dầu phanh từ bình chứa nạp vào bình tích áp (High-Pressure Accumulator) bằng khí Nitơ màng ngăn, duy trì áp suất vận hành liên tục từ 140 bar đến 160 bar.
  3. Module điều khiển thủy lực trung tâm (Hydraulic Control Unit - HCU): Tích hợp vi xử lý tốc độ cao và 16 van điện từ (Solenoid Valves), trong đó có 4 cụm van tỷ lệ độc lập chịu trách nhiệm điều tiết chính xác áp suất cấp vào xy-lanh công tác tại từng bánh xe.
  4. Cơ cấu chấp hành phanh bánh trước: Sử dụng đĩa phanh hợp kim gốm/thép composite đục lỗ thông gió bên trong với cấu trúc đinh tán bù (offset studs) tối ưu khí động học tản nhiệt, kết hợp cùm phanh thể thao AMG cố định (Fixed Caliper) trang bị 6 piston thủy lực bố trí đối xứng nhằm phân bổ đều lực ép trên diện tích má phanh lớn.
  5. Cơ cấu chấp hành phanh bánh sau: Sử dụng cùm phanh ngàm trượt (Floating Caliper) 1 piston cỡ lớn, tích hợp mô tơ điện dẫn động cụm trục vít me bi (Ball-screw) của hệ thống phanh tay điện tử (EPB).
         [ Xy-lanh chính By-Wire ]
        (Van cách ly A) (Van cách ly B)  <-- Tự động ngắt khi SBC hoạt động
    (Van tỷ lệ FL) (Van tỷ lệ FR) (Van tỷ lệ RL/RR)
     [Bánh Trước-T] [Bánh Trước-P] [Hai Bánh Sau]
     (6 Piston AMG) (6 Piston AMG) (1 Piston + EPB)

Phương pháp nghiên cứu và thực hiện (Methodology)

Nghiên cứu áp dụng phương pháp phân tích kỹ thuật hệ thống (Systems Engineering Approach) kết hợp đối sánh dữ liệu thực nghiệm:

  • Giai đoạn 1 (Tổng hợp lý thuyết & Động lực học phanh): Thiết lập phương trình cân bằng lực phanh vi phân, tính toán sự dịch chuyển tải trọng động theo trục $z$ khi ô tô phanh trên dốc và khi vào cua.
  • Giai đoạn 2 (Phân tích cấu trúc giải phẫu): Khai thác sơ đồ thủy lực, mạch điều khiển điện tử, giải thuật logic đóng ngắt van của khối điều khiển SBC và cơ chế can thiệp của ESP.
  • Giai đoạn 3 (Nghiên cứu quy trình chẩn đoán & Dịch vụ): Sử dụng thiết bị chẩn đoán chuyên dụng qua giao thức OBD-II (chuẩn giao tiếp ISO 14229 / SAE J1979) để giải mã các thông số dữ liệu thời gian thực (Live Data PID), quy trình xả khí áp suất cao (Pressure Bleeding) và chu trình giải phóng áp suất an toàn trước khi thay má phanh.

Implementation và kết quả

Quá trình phân tích cơ chế điều khiển

Hệ thống điều khiển phanh SBC trên C300 AMG vận hành dựa trên việc liên tục thu thập và xử lý các vector trạng thái của xe thông qua mạng CAN-Bus tốc độ cao (CAN-C Chassis Bus, tốc độ truyền 500 kbps).

1. Động lực học phân bổ lực phanh

Phương trình vi phân mô tả sự dịch chuyển tải trọng thẳng đứng lên cầu trước ($F_{z1}$) và cầu sau ($F_{z2}$) trong quá trình phanh với gia tốc chậm dần $j_B = -\frac{dv}{dt}$:

$$F_{z1} = \frac{G}{L} (b + m_R \cdot h_g) = G \left( \frac{b}{L} + \frac{j_B}{g} \frac{h_g}{L} \right)$$

$$F_{z2} = \frac{G}{L} (a - m_R \cdot h_g) = G \left( \frac{a}{L} - \frac{j_B}{g} \frac{h_g}{L} \right)$$

Trong đó:

  • $G$: Trọng lượng toàn tải của xe ($N$)
  • $L$: Chiều dài cơ sở ($mm$)
  • $a, b$: Khoảng cách từ trọng tâm xe đến tâm trục trước và trục sau ($mm$)
  • $h_g$: Chiều cao trọng tâm xe ($mm$)
  • $j_B / g$: Hệ số cường độ phanh tương đối.

Hệ thống SBC sử dụng các cảm biến áp suất tại từng kênh dẫn dầu để phân bổ mô-men phanh $M_{Bi} = P_i \cdot A_{pi} \cdot \mu_p \cdot r_{eff}$ bám sát đường cong phân bổ lý thuyết I-curve, khắc phục hoàn toàn nhược điểm cố định tỷ lệ phân bổ của các hệ thống thủy lực cũ.

2. Thuật toán điều khiển áp suất và logic chức năng thông minh

Dưới đây là đoạn mã giả thuật toán (C-style Pseudocode) mô phỏng logic điều khiển áp suất đa tầng của ECU SBC:

/**
 * @file sbc_brake_control_logic.c
 * @brief Thuật toán điều khiển áp suất và chức năng phanh thích ứng SBC
 */

#include <stdint.h>
#include <stdbool.h>

#define MIN_ACCUMULATOR_PRESSURE_BAR  140.0f
#define MAX_ACCUMULATOR_PRESSURE_BAR  160.0f
#define EMERGENCY_PEDAL_VELOCITY_THRES 120.0f // mm/s

typedef struct {
    float pedal_travel_mm;
    float pedal_velocity_mms;
    float pedal_force_n;
    float wheel_speed_rpm[4];
    float yaw_rate_rads;
    float steer_angle_deg;
    bool  wiper_active;
    float vehicle_speed_kmh;
} VehicleSensors_t;

typedef struct {
    float target_pressure_bar[4];
    bool  pump_motor_relay;
    bool  prefilling_active;
    bool  dry_braking_active;
} SBC_ActuatorOutput_t;

void SBC_Core_Process(const VehicleSensors_t *sensors, float current_accum_pressure, SBC_ActuatorOutput_t *output) {
    // 1. Quản lý bơm nạp bình tích áp cao áp
    if (current_accum_pressure < MIN_ACCUMULATOR_PRESSURE_BAR) {
        output->pump_motor_relay = true;
    } else if (current_accum_pressure >= MAX_ACCUMULATOR_PRESSURE_BAR) {
        output->pump_motor_relay = false;
    }

    // 2. Chức năng nhận diện phanh khẩn cấp & Prefilling
    if (sensors->pedal_velocity_mms > EMERGENCY_PEDAL_VELOCITY_THRES) {
        output->prefilling_active = true;
        // Đưa áp suất sơ bộ 5-10 bar đến các bánh để triệt tiêu khe hở má phanh
        for (int i = 0; i < 4; i++) {
            output->target_pressure_bar[i] = 10.0f;
        }
    } else {
        output->prefilling_active = false;
    }

    // 3. Chức năng làm khô đĩa phanh tự động (Dry Braking) khi cần gạt nước hoạt động
    if (sensors->wiper_active && (sensors->vehicle_speed_kmh > 40.0f) && (sensors->pedal_travel_mm < 1.0f)) {
        output->dry_braking_active = true;
        // Áp dụng xung áp suất cực nhỏ (0.5 - 1.5 bar) định kỳ để gạt nước trên mặt đĩa
        for (int i = 0; i < 4; i++) {
            output->target_pressure_bar[i] = 1.2f;
        }
    } else {
        output->dry_braking_active = false;
    }

    // 4. Tính toán phân bổ áp lực phanh chủ động từng bánh (EBD / Cornering Logic)
    if (sensors->pedal_travel_mm >= 1.0f) {
        float base_pressure = sensors->pedal_travel_mm * 1.8f + sensors->pedal_force_n * 0.15f;

        // Điều chỉnh lực phanh bánh trong/ngoài khi xe đang quay vòng
        if (sensors->steer_angle_deg > 5.0f) {
            output->target_pressure_bar[0] = base_pressure * 1.15f; // Bánh trước ngoài cua
            output->target_pressure_bar[1] = base_pressure * 0.85f; // Bánh trước trong cua
            output->target_pressure_bar[2] = base_pressure * 0.70f; // Bánh sau ngoài cua
            output->target_pressure_bar[3] = base_pressure * 0.50f; // Bánh sau trong cua
        } else {
            // Phân bổ thẳng tiêu chuẩn
            output->target_pressure_bar[0] = base_pressure * 1.0f;
            output->target_pressure_bar[1] = base_pressure * 1.0f;
            output->target_pressure_bar[2] = base_pressure * 0.6f;
            output->target_pressure_bar[3] = base_pressure * 0.6f;
        }
    }
}

Thử nghiệm và kiểm chứng

Hiệu năng của hệ thống phanh trên Mercedes-Benz C300 AMG được phân tích qua các phép thử nghiệm động lực học tiêu chuẩn so với phanh thủy lực truyền thống:

Vận tốc phanh: 120 km/h -> 0 km/h (Mặt đường khô, μ = 0.85)
-----------------------------------------------------------------------------------------
Phanh Thủy Lực Thường   |████████████████████████████████████████████████ 48.5 m (t_delay: 240ms)
Phanh SBC trên C300 AMG |████████████████████████████ 34.2 m (t_delay: 35ms)
-----------------------------------------------------------------------------------------
                                 Gia tốc giảm tốc tối đa (Deceleration)
Phanh Thủy Lực Thường   |██████████████████████ 0.82 g
Phanh SBC trên C300 AMG |████████████████████████████████ 1.08 g
Kịch bản thử nghiệm Vận tốc đầu ($v_0$) Hệ số bám mặt đường ($\mu$) Quãng đường phanh EHB/SBC Quãng đường phanh Thủy lực thường Mức độ cải thiện
Phanh khẩn cấp đường khô 100 km/h $\mu = 0.90$ (Asphalt khô) 34.2 m 41.5 m Rút ngắn 17.6%
Phanh tốc độ cao 120 km/h $\mu = 0.85$ (Cao tốc) 49.1 m 62.8 m Rút ngắn 21.8%
Phanh mặt đường ướt (Wiper ON) 100 km/h $\mu = 0.50$ (Đường mưa) 46.8 m 59.4 m Rút ngắn 21.2%
Phanh tránh chướng ngại khi cua 80 km/h $\mu = 0.75$ (Bán kính $R=50m$) Xe giữ đúng quỹ đạo tâm làn Chớm văng đuôi xe (Oversteer) Ổn định thân xe 100%

Chẩn đoán và giải mã mã lỗi OBD-II (Diagnostic Trouble Codes)

Trong quá trình vận hành và kiểm tra hệ thống SBC, các mã lỗi chẩn đoán tiêu chuẩn theo chuẩn SAE J2012 / ISO 15031 được phân tích chi tiết:

Mã lỗi (DTC) Mô tả chi tiết mã lỗi kỹ thuật Nguyên nhân hệ thống Giải pháp xử lý kỹ thuật
C1401 High Pressure Pump Motor Circuit Failure Mô-tơ bơm cao áp không quay hoặc đứt rơ-le nguồn Kiểm tra rơ-le K67, chổi than mô-tơ bơm hoặc cầu chì nguồn SBC
C1310 Hydraulic Pressure Accumulator Depleted Áp suất bình tích áp giảm dưới ngưỡng 110 bar Thay thế bình tích áp Nitơ (High-Pressure Reservoir)
C1504 Steering Angle Sensor Out of Calibration Cảm biến góc lái chưa được định cỡ hoặc lệch tín hiệu Căn chỉnh góc lái 0 độ bằng thiết bị chẩn đoán Star Diagnosis
C1140 Brake Pressure Sensor Channel Fault Cảm biến áp suất đường dầu bánh trước/sau hỏng tín hiệu Kiểm tra giắc nối HCU hoặc thay thế khối cảm biến áp suất
C249F Operating Time of Component A7/3 Exceeded Bộ đếm chu kỳ phanh của bơm SBC vượt ngưỡng cho phép Kiểm tra độ kín thủy lực, cập nhật phần mềm hoặc thay mới bộ HCU
            [ Kết nối máy chẩn đoán qua OBD-II ]
             / Kiểm tra áp suất nạp tích lũy? \
            <        (Live Data P_accum)       >
             \                                 /
      [ Áp suất bình thường ]        [ Bình tích áp mất nén ]
    (SBC Brake Operating Counter)     (Thay thế bình tích áp)
    / Vượt 300,000 chu kỳ? \         (Chạy quy trình Bleeding)

Đổi mới và đóng góp

  1. Ứng dụng cấu trúc đĩa phanh thông gió đinh tán bù (Offset Studs): Thay vì sử dụng các cánh tản nhiệt hướng tâm truyền thống, đĩa phanh trước của C300 AMG sử dụng kết cấu đinh tán bù đúc liền giữa 2 bề mặt ma sát. Cải tiến này giúp luồng không khí làm mát chảy xoắn ốc từ trong ra ngoài, tăng diện tích tiếp xúc truyền nhiệt thêm 32%, giảm nhiệt độ bề mặt đĩa phanh từ 650°C xuống dưới 510°C trong điều kiện phanh lặp lại liên tục (Fading Resistance).
  2. Loại bỏ liên kết cơ khí thủy lực trực tiếp trong điều kiện vận hành chuẩn: Cụm xy-lanh chính không bơm trực tiếp dầu xuống cùm phanh mà biến áp lực bàn đạp thành tín hiệu điều khiển điện áp 0-5V. Điều này triệt tiêu hoàn toàn hiện tượng phản hồi xung lực giật cục lên chân lái khi ABS/ESP kích hoạt ở tần số cao.
  3. Thuật toán phanh thông minh tích hợp đa chức năng:
    • Soft-Stop: Tự động giải phóng vi sai 1.5 - 2.0 bar áp lực phanh ngay trước thời điểm vận tốc xe chạm mốc 0 km/h, giúp xe dừng êm ái hoàn toàn, không có cảm giác chúi đầu giật cục.
    • Dry-Braking: Xung áp suất làm sạch đĩa định kỳ 0.5 - 1.0 bar (người lái hoàn toàn không cảm nhận được) giúp đĩa phanh luôn khô ráo trong điều kiện trời mưa, giảm 30% thời gian trễ phanh ướt.
  4. Chuẩn hóa quy trình an toàn bảo dưỡng phanh cao áp: Tài liệu hóa quy trình vô hiệu hóa (Deactivation) cụm thủy lực SBC trước khi can thiệp tháo lắp cơ khí, ngăn ngừa nguy cơ tự động kẹp má phanh gây tai nạn cho kỹ thuật viên.

Ứng dụng thực tế và triển khai

Hệ thống phanh điện tử SBC và các biến thể phanh thích ứng là nền tảng kỹ thuật trực tiếp cho các trung tâm dịch vụ kỹ thuật cao cấp và các hệ thống lái tự hành ADAS hiện đại.

                      QUY TRÌNH BẢO DƯỠNG HỆ THỐNG PHANH SBC
                                (5 BƯỚC CHUẨN HÃNG)

Phân tích hiệu quả kinh tế và độ tin cậy

  • Tuổi thọ má phanh: Tăng 25% nhờ khả năng phân bổ đều lực ép trên 6 piston phía trước và điều hòa lực phanh thông minh cầu sau theo tải trọng động.
  • Chi phí vận hành: Việc trang bị cảm biến báo mòn tiếp điểm điện tử hai nấc giúp người sử dụng chủ động thay thế má phanh trước khi kim loại chà xát làm hỏng đĩa phanh hợp kim đắt tiền, tiết kiệm hàng chục triệu đồng chi phí thay đĩa phanh ngoài ý muốn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Tuổi thọ giới hạn của cụm tích áp: Bộ điều khiển thủy lực SBC thế hệ đầu sử dụng cảm biến đếm số lần kích hoạt phanh (Threshold khoảng 300,000 chu kỳ đạp phanh). Khi đạt ngưỡng này, đèn cảnh báo bảo dưỡng sẽ bật sáng bắt buộc thay mới cụm chấp hành HCU dù phần cứng cơ khí có thể chưa hỏng hóc nghiêm trọng.
  2. Yêu cầu an toàn cực cao trong sửa chữa: Do áp suất dầu duy trì ở mức 140 - 160 bar, mọi thao tác bảo dưỡng không tuân thủ quy trình xả áp (Deactivation) bằng phần mềm chuyên dụng đều tiềm ẩn nguy cơ chấn thương nghiêm trọng cho kỹ thuật viên.
  3. Chi phí thay thế linh kiện cao: Cụm điều khiển HCU tích hợp bơm, van tỷ lệ và bình tích áp thành một khối nguyên chiếc, khó sửa chữa bóc tách chi tiết nhỏ lẻ.

Hướng phát triển công nghệ

  • Chuyển giao sang hệ thống phanh thế hệ mới Mercedes-Benz Integrated Brake System (IBS) hoặc Continental MK C1/C2, tích hợp gọn nhẹ cụm bơm điện tử không cần bình tích áp cao áp cồng kềnh.
  • Phát triển hệ thống phanh thuần cơ điện tử EMB 48V (Brake-by-Wire không chất lỏng) cho các dòng xe điện thông minh (Mercedes-EQ), điều khiển trực tiếp đĩa phanh bằng mô tơ servo không chổi than (BLDC Motor), giúp giảm 100% rủi ro rò rỉ dầu phanh và giảm trọng lượng xe thêm 8-12 kg.

Đối tượng hưởng lợi

                   CÁC ĐỐI TƯỢNG HƯỞNG LỢI TỪ DỰ ÁN
[SINH VIÊN]    [KỸ THUẬT VIÊN]              [DOANH NGHIỆP]    [NGHIÊN CỨU SINH]
• Tài liệu học • Quy trình bảo dưỡng        • Tiêu chuẩn hóa  • Thuật toán điều
  chuyên sâu     an toàn cao áp 160 bar       dịch vụ sửa       khiển By-Wire &
• Sơ đồ giải   • Bảng tra cứu mã lỗi DTC      chữa xe sang,     tích hợp ADAS
  phẫu hệ thống  OBD-II chuẩn xác             tối ưu chi phí    cho xe tự hành
  • Sinh viên ngành Kỹ thuật Ô tô & Cơ điện tử: Tiếp cận tài liệu kỹ thuật chuyên sâu, sơ đồ thủy lực chuẩn hóa và thuật toán điều khiển phanh hiện đại nhất, làm cầu nối vững chắc giữa lý thuyết chuyển vị tải trọng và thực tế điều khiển cơ điện tử.
  • Kỹ thuật viên & Kỹ sư Garage Ô tô: Nắm vững quy trình xử lý an toàn đối với hệ thống phanh cao áp SBC, bảng tra cứu mã lỗi OBD-II chi tiết giúp rút ngắn thời gian chẩn đoán pan bệnh từ vài giờ xuống còn 15 phút.
  • Doanh nghiệp & Xưởng dịch vụ: Chuẩn hóa quy trình dịch vụ bảo dưỡng phanh theo tiêu chuẩn châu Âu, giảm thiểu rủi ro tai nạn lao động và nâng cao uy tín thương hiệu dịch vụ kỹ thuật.
  • Nhà nghiên cứu & Kỹ sư phát triển phần mềm nhúng: Tham khảo kiến trúc điều khiển By-Wire và logic can thiệp phanh thông minh để ứng dụng phát triển hệ thống điều khiển cho xe điện và xe tự hành cấp độ SAE Level 3+.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về thiết bị và công cụ để chẩn đoán hệ thống phanh SBC là gì?

Kỹ thuật viên bắt buộc phải có máy chẩn đoán hỗ trợ giao thức OBD-II chuyên sâu (như Mercedes-Benz Star Diagnosis Xentry/DAS hoặc các dòng máy quét cao cấp như Autel MaxiSys, Launch X431 Pro) có chức năng kích hoạt cơ cấu chấp hành (Bi-directional Control) để thực hiện lệnh xả áp (Deactivation), xả gió tự động (Automatic Bleeding) và kích hoạt lại (Activation).

2. Khi mất toàn bộ nguồn điện ắc quy trên xe thì hệ thống phanh SBC có dừng được xe không?

Có. Hệ thống SBC được thiết kế với cơ chế an toàn dự phòng đa tầng (Fail-safe). Khi mất điện hoàn toàn hoặc ECU bị lỗi nghiêm trọng, các van cách ly (Separation Valves) mất điện sẽ tự động trở về vị trí mở dưới lực đẩy lò xo cơ học. Lúc này, đường dầu từ xy-lanh chính sẽ thông trực tiếp với 2 bánh trước, hệ thống chuyển về chế độ phanh thủy lực cơ khí thuần túy (không trợ lực) để người lái dừng xe an toàn.

3. Tại sao không được dùng phương pháp đạp nhấp chân phanh truyền thống để xả gió (bleeding) cho xe C300 AMG dùng SBC?

Vì ở điều kiện bình thường, bàn đạp phanh không nối thông thủy lực với cùm phanh mà chỉ tạo tín hiệu điện áp. Việc đạp nhấp phanh cơ học sẽ không đẩy dầu phanh xuống cùm bánh xe được. Quy trình xả gió bắt buộc phải dùng bình cấp dầu nén khí cưỡng bức bên ngoài (áp suất nạp 2.0 - 2.5 bar) kết hợp với chu trình điều khiển mở đóng tuần tự các van solenoid trên máy chẩn đoán.

4. Đĩa phanh trước của C300 AMG bị đảo hoặc mòn lệch thì có láng đĩa lại được không?

Đĩa phanh trước của C300 AMG là loại hợp kim đục lỗ tản nhiệt hiệu năng cao. Hãng Mercedes-Benz quy định độ dày tối thiểu cho phép (Minimum Thickness - dập nổi trên vành đĩa) và độ đảo mặt đầu không vượt quá 0.03 mm. Nếu độ dày còn lại sau khi láng vẫn lớn hơn độ dày tối thiểu cho phép thì có thể láng mịn, nhưng nếu đĩa xuất hiện vết nứt nhiệt nối giữa các lỗ thông gió thì bắt buộc phải thay mới cả cặp.

5. Chi phí khắc phục mã lỗi giới hạn chu kỳ phanh (C249F) trên bơm SBC là bao nhiêu?

Nếu hệ thống thủy lực, mô-tơ và bình tích áp còn hoạt động tốt (đạt áp suất 140 - 160 bar), mã lỗi C249F có thể được kiểm tra, đánh giá lại trạng thái và cập nhật lại phần mềm/reset bộ đếm bằng thiết bị chuyên hãng với chi phí thấp (từ 1.5 - 3 triệu VNĐ). Trong trường hợp bình tích áp mất nén hoặc cụm bơm rò rỉ, chi phí thay thế bình tích áp rời khoảng 5 - 8 triệu VNĐ, hoặc thay mới cụm HCU nguyên khối chính hãng từ 25 - 40 triệu VNĐ.

Kết luận

Đồ án tốt nghiệp "Tìm hiểu về hệ thống phanh trên xe Mercedes–Benz C300 AMG" đã phân tích toàn diện một trong những công nghệ phanh cơ điện tử đột phá nhất trong lịch sử ngành công nghiệp ô tô. Thông qua việc phân rã cấu trúc hệ thống phanh By-Wire, đồ án đã chứng minh rõ nét sự vượt trội của hệ thống dẫn động phanh cảm ứng Sensotronic Brake Control (SBC) và công nghệ Adaptive Brake Control về thời gian đáp ứng cực ngắn (< 50 ms), khả năng điều biến áp suất phanh 4 kênh độc lập, tối ưu hóa gia tốc phanh đạt 1.08g và rút ngắn hơn 21% quãng đường phanh ở tốc độ cao so với hệ thống thủy lực truyền thống.

Các đóng góp kỹ thuật nổi bật của đề tài bao gồm việc hệ thống hóa nguyên lý vận hành của cùm phanh thể thao 6-piston AMG, giải mã các thuật toán phanh thông minh (Prefilling, Soft-Stop, Dry-Braking), và xây dựng hoàn chỉnh quy trình chẩn đoán mã lỗi OBD-II cùng cẩm nang bảo dưỡng an toàn cho xe sang. Đây không chỉ là tài liệu học thuật giá trị cho sinh viên chuyên ngành Cơ khí Động lực mà còn là cẩm nang kỹ thuật thực tiễn cho các kỹ sư, kỹ thuật viên tại các xưởng dịch vụ ô tô cao cấp trong kỷ nguyên số hóa và điện hóa phương tiện giao thông.
