Giới thiệu dự án

Công tác đo đạc lập bản đồ địa chính, xây dựng cơ sở dữ liệu đất đai và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là trụ cột cốt lõi trong quản lý nhà nước về tài nguyên đất theo quy định của Luật Đất đai và các văn bản hướng dẫn thi hành. Tại các vùng nông thôn đang trong quá trình chuyển dịch cơ cấu kinh tế và xây dựng nông thôn mới, sự thiếu hụt tài liệu bản đồ địa chính chính quy dẫn đến tình trạng chồng lấn ranh giới, khó khăn trong công tác quy chủ, đăng ký biến động và cấp mới GCNQSDĐ.

Xã Huống Thượng (huyện Đồng Hỷ, tỉnh Thái Nguyên) có tổng diện tích tự nhiên 819,90 ha, trong đó đất nông nghiệp chiếm 70,35% (576,80 ha) và quy mô dân số 6.003 nhân khẩu (1.489 hộ). Do địa hình chuyển tiếp giữa vùng bán sơn địa và đồng bằng ven sông Cầu với hệ thống thủy văn phân bố phức tạp, công tác quản lý đất đai tại địa phương gặp nhiều trở ngại:

  • Hồ sơ địa chính cũ dạng bản đồ giấy qua nhiều năm sử dụng bị rách nát, biến dạng co giãn cơ học, sai số hình học vượt ngưỡng hạn sai cho phép.
  • Hiện tượng tranh chấp, lấn chiếm mốc giới đất đai gia tăng do không có tọa độ pháp lý chính xác của từng thửa đất.
  • Quá trình số hóa, cập nhật cơ sở dữ liệu không gian đất đai chưa đồng bộ giữa ngoại nghiệp và nội nghiệp, làm chậm tiến độ cấp đổi GCNQSDĐ.
       QUY TRÌNH TỔNG QUAN XÂY DỰNG BẢN ĐỒ ĐỊA CHÍNH

+-------------------+      +---------------------+      +---------------------+
| Khảo sát & Đo nối | ---> | Bình sai lưới GPS   | ---> | Đo chi tiết thực địa|
| 4 điểm mốc gốc    |      | GPSurvey (93 điểm)  |      | Topcon GTS-235N     |
+-------------------+      +---------------------+      +---------------------+
                                                                   |
+-------------------+      +---------------------+                 v
| Xuất bản đồ chuẩn | <--- | Biên tập Topology   | <--- | Trút số liệu T-COM  |
| TT 25/2014/TT-BNMT|      | MicroStation + FAMIS|      | Chuyển đổi .DAT/.DXF|
+-------------------+      +---------------------+      +---------------------+

Mục tiêu cụ thể của dự án:

  1. Thiết lập mạng lưới khống chế đo vẽ cấp 1 và cấp 2 gồm 93 điểm đường chuyền kinh vĩ, đo nối với 4 điểm địa chính cấp cao bằng công nghệ định vị vệ tinh GPS kết hợp toàn đạc điện tử.
  2. Ứng dụng phương pháp tọa độ cực đo đạc chi tiết toàn bộ ranh giới thửa đất, nhà ở, công trình xây dựng, đường giao thông và hệ thống thủy văn tại tờ bản đồ số 6.
  3. Vận dụng quy trình công nghệ tích hợp phần mềm trắc địa chuyên dụng (T-COM, GPSurvey 2.35, MicroStation, FAMIS) để tự động hóa xử lý số liệu, làm sạch lỗi hình học (topology), gán thuộc tính và biên tập tờ bản đồ địa chính số 6 tỷ lệ 1:2000 đảm bảo đúng quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường.
  4. Xây dựng bộ cơ sở dữ liệu địa chính số hoàn chỉnh, phục vụ trực tiếp cho UBND xã Huống Thượng và Văn phòng Đăng ký đất đai huyện Đồng Hỷ trong cấp đổi GCNQSDĐ.

Dự án áp dụng phương pháp đo vẽ trực tiếp ngoài thực địa bằng máy toàn đạc điện tử kết hợp công nghệ GNSS và hệ thống biên tập CAD/GIS. Phạm vi nghiên cứu tập trung tại tờ bản đồ địa chính số 6 tỷ lệ 1:2000 thuộc xã Huống Thượng, diện tích quản lý tiêu chuẩn 100 ha (khung trong $50 \times 50\text{ cm}$ ngoài thực địa tương ứng $1 \times 1\text{ km}$), tọa độ quy chiếu trên Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ số hóa toàn diện, các phương pháp thành lập bản đồ địa chính truyền thống và bán thủ công bộc lộ nhiều điểm nghẽn về độ chính xác, hiệu suất và khả năng tích hợp dữ liệu:

Tiêu chí so sánh Phương pháp bàn đạc / Kinh vĩ quang cơ Phương pháp ảnh hàng không kết hợp đo bù Phương pháp toàn đạc điện tử & Tin học hóa (Áp dụng)
Độ chính xác mặt bằng ($m_p$) Thấp ($10 - 25\text{ cm}$), phụ thuộc sai số đọc vạch và vẽ chì Trung bình ($7 - 15\text{ cm}$), bị che khuất bởi tán cây, mái hiên Cao ($m_p \le 5\text{ cm}$), định vị số hóa trực tiếp từ lăng kính gương
Hiệu suất thu thập dữ liệu $30 - 50$ điểm đo/ngày/tổ, ghi chép sổ đo tay Rất nhanh ở diện tích trống, chậm ở khâu điều vẽ đo bù $250 - 400$ điểm đo/ngày/tổ, lưu trữ trực tiếp vào bộ nhớ số (Job)
Tự động hóa xử lý dữ liệu Không có (tính toán bình sai tay, vẽ thủ công) Bán tự động (cần nắn ảnh và số hóa vector trên màn hình) Hoàn toàn tự động từ trút dữ liệu, bình sai đến tạo vùng topology
Tính tương thích hệ thống GIS Rất thấp (phải quét scan và nắn vector hóa) Khá (tạo dữ liệu dạng lớp raster/vector) Rất cao (chuẩn cấu trúc MicroStation .dgn và liên kết FAMIS CADDB)

Phân tích yêu cầu chức năng theo mô hình MoSCoW:

  • Must Have: Tuân thủ quy chuẩn Thông tư 25/2014/TT-BTNMT; sai số trung phương vị trí điểm sau bình sai $m_p \le 5\text{ cm}$; cấu trúc topology không có lỗi treo (dangling node) hay trùng đè (overlap); xuất hồ sơ kỹ thuật thửa đất tự động.
  • Should Have: Quy trình tự động chuyển định dạng từ file .sl sang .dat và .dxf qua phần mềm trung gian; hỗ trợ đánh số thửa và xuất nhãn tự động theo loại đất.
  • Could Have: Tích hợp module liên kết thuộc tính hai chiều với hệ quản trị cơ sở dữ liệu hồ sơ địa chính CADDB.
  • Won't Have: Đo quét 3D laser scan (LiDAR) mặt đất hoặc bay chụp flycam mật độ cao do vượt ngưỡng dự toán ngân sách cấp xã.

Thiết kế hệ thống

Cơ sở toán học và tham số hình học của hệ thống bản đồ địa chính:

  • Hệ quy chiếu & Hệ tọa độ: VN-2000 thống nhất toàn quốc.
  • Elipsoid quy chiếu: WGS-84 với Bán trục lớn $a = 6.378.137,0\text{ m}$, Độ dẹt $\alpha = 1 / 298,25723563$.
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$, hệ số biến dạng chiều dài trên kinh tuyến trục $k_0 = 0,9999$.
  • Kinh tuyến trục: $106^\circ 30'$ (Quy định riêng cho tỉnh Thái Nguyên).
  • Điểm gốc tọa độ quốc gia: Điểm $N_{00}$ đặt tại Viện Công nghệ Địa chính, Hoàng Quốc Việt, Cầu Giấy, Hà Nội.
       KIẾN TRÚC LUỒNG DỮ LIỆU TỪ NGOẠI NGHIỆP ĐẾN CAD/GIS

[ Máy GPS Huace-X20 ]           [ Máy Topcon GTS-235N ]
         |                                |
         v                                v
 (Dữ liệu tĩnh GNSS)              (Sổ đo điện tử .sl)
         |                                |
         v                                v
[ Phần mềm GPSurvey 2.35 ]       [ Tiện ích T-COM / GTS220 ]
 (Bình sai lưới khống chế)                |
         |                                v
         |                     (Tọa độ điểm chi tiết .dat/.dxf)
         |                                |
         +----------------+---------------+
                          |
                          v
               [ MicroStation SE / V8 ]
               (Môi trường đồ họa hạt nhân)
                          |
                          v
                  [ Phần mềm FAMIS ]
         +----------------+----------------+
         |                                 |
         v                                 v
(Topology: MRFClean/Flag)      (Gán dữ liệu nhãn & Phân mảnh)
         |                                 |
         +----------------+----------------+
                          |
                          v
         [ Bản đồ địa chính tờ số 6 (1:2000) ]

Công nghệ phần mềm sử dụng:

  • GPSurvey v2.35: Bình sai mạng lưới tam giác/tứ giác GPS tĩnh.
  • T-COM & GTS220 v2.0: Trút và giải mã định dạng file thô .sl từ dòng máy Topcon.
  • MicroStation SE / V8 Engine: Nền tảng đồ họa vector lõi tương thích mô hình MicroStation Development Language (MDL).
  • FAMIS (Field Work and Cadastral Mapping Integrated Software): Module tích hợp quản lý lớp đối tượng, phân tích quan hệ không gian, xử lý mã đo và kết xuất hồ sơ địa chính.

Methodology

Dự án áp dụng phương pháp luận tuyến tính có kiểm soát chặt chẽ sai số trung gian (Stage-Gate Waterfall Quality Control Model):

  1. Giai đoạn 1 (Chuẩn bị & Thiết kế): Khảo sát thực địa, lập mạng lưới điểm khống chế 93 điểm dựa trên 4 mốc chuẩn quốc gia (ĐH-163, ĐH-166, ĐH-178, ĐH-180).
  2. Giai đoạn 2 (Bình sai lưới): Xử lý vector cạnh đáy GPS, kiểm soát chỉ số tỷ lệ giải tích cạnh (Ratio) và sai số khép hình học trước khi chuyển giao tọa độ mốc cho trạm máy đo chi tiết.
  3. Giai đoạn 3 (Đo vẽ ngoại nghiệp): Đo đạc chi tiết theo phương pháp tọa độ cực.
  4. Giai đoạn 4 (Xử lý nội nghiệp & Topology): Làm sạch dữ liệu, lọc điểm dị biệt, tạo vùng kín thửa đất.
  5. Giai đoạn 5 (Kiểm tra đối soát & Đóng gói): Đối soát thực địa với cán bộ địa chính xã, ký giáp ranh chủ đất và in ấn lưu trữ.

Implementation và kết quả

Development process

Quá trình tính toán tọa độ mặt bằng và độ cao của điểm chi tiết $P$ từ trạm máy $A$ với hướng định hướng về điểm $B$ được vận hành theo thuật toán tọa độ cực:

$$\begin{cases} X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP}) \ H_P = H_A + S_{AP} \cdot \cot(z) + i_m - l_g \end{cases}$$

Trong đó:

  • $X_A, Y_A, H_A$: Tọa độ phẳng và độ cao của trạm máy $A$.
  • $S_{AP} = D_{AP} \cdot \sin(z)$: Khoảng cách ngang (cạnh bằng) từ trạm máy đến gương phản xạ.
  • $D_{AP}$: Khoảng cách nghiêng đo bằng khối EDM (Electronic Distance Meter).
  • $z$: Góc thiên đỉnh đo bằng khối kinh vĩ số.
  • $\alpha_{AP} = \alpha_{AB} + \beta$: Góc định hướng từ trạm máy tới điểm chi tiết.
  • $i_m, l_g$: Chiều cao máy và chiều cao gương sào.

Quy trình xử lý chuyển đổi dữ liệu và chuẩn hóa topology được tiến hành theo các bước kỹ thuật:

# Quy trình chuyển dịch định dạng dữ liệu trắc địa
# Bước 1: Trút dữ liệu thô từ máy Topcon GTS-235N qua cổng RS-232C bằng T-COM
T-COM.exe -port COM1 -baud 9600 -download JOB_HUONGTHUONG.sl

# Bước 2: Chuyển đổi định dạng file thô .sl sang file tọa độ ASCII .dat
GTS220_Converter.exe -input JOB_HUONGTHUONG.sl -output TOADO_TO6.dat -format "ID,X,Y,H,CODE"

# Bước 3: Nạp vào môi trường CAD MicroStation và chạy script khởi tạo Topology
MicroStation.exe to6_huongthuong.dgn -cmd "MDL LOAD FAMIS; FAMIS IMPORT TOADO_TO6.dat"

Đoạn mã tự động chuyển đổi file tọa độ .dat sang file trao đổi đồ họa .dxf phục vụ nạp vào MicroStation:

import math

def convert_dat_to_dxf(input_file, output_file):
    """
    Chuyển đổi danh sách tọa độ điểm chi tiết (.dat) thành thực thể POINT/TEXT trong DXF.
    Cấu trúc file .dat: Tên_Điểm  X(m)  Y(m)  H(m)  Mã_Đối_Tượng
    """
    with open(input_file, 'r', encoding='utf-8') as fin, open(output_file, 'w', encoding='utf-8') as fout:
        # Ghi header DXF tiêu chuẩn
        fout.write("0\nSECTION\n2\nENTITIES\n")

        for line in fin:
            parts = line.strip().split()
            if len(parts) < 5:
                continue
            pt_id, x_str, y_str, h_str, code = parts[0], parts[1], parts[2], parts[3], parts[4]
            x, y, h = float(x_str), float(y_str), float(h_str)

            # Ghi đối tượng POINT biểu diễn điểm đo
            fout.write(f"0\nPOINT\n8\nDIEM_DO\n10\n{x:.3f}\n20\n{y:.3f}\n30\n{h:.3f}\n")

            # Ghi đối tượng TEXT nhãn tên điểm đo
            fout.write(f"0\nTEXT\n8\nNHAN_DIEM\n10\n{x+0.2:.3f}\n20\n{y+0.2:.3f}\n30\n0.0\n40\n1.0\n1\n{pt_id}\n")

        # Ghi kết thúc file DXF
        fout.write("0\nENDSEC\n0\nEOF\n")

if __name__ == "__main__":
    convert_dat_to_dxf("TOADO_TO6.dat", "TOADO_TO6.dxf")

Quy trình biên tập topology trong FAMIS trên nền MicroStation:

  1. Phun điểm và tạo lớp (Layering): Phun tọa độ từ file .dxf/.dat lên các Level tương ứng (Level 1: Ranh giới thửa, Level 10: Tim đường, Level 20: Thủy hệ, Level 30: Địa vật).
  2. Làm sạch lỗi hình học (MRFClean): Thiết lập bán kính tìm kiếm lỗi sai số (Tolerances): Duplicate tolerance = 0.001m, Dangle tolerance = 0.05m. Phần mềm tự động cắt các đoạn văng thừa (undershoot/overshoot) và nối đỉnh nút.
  3. Tạo vùng thửa đất (Build Polygon): Tự động đóng vùng kín các đối tượng đường bao khép kín thành thửa đất (Centroid Creation).
  4. Đánh số thửa và gán nhãn: Tự động sinh số thứ tự thửa đất theo nguyên tắc từ Bắc xuống Nam, từ Tây sang Đông; gán nhãn thuộc tính theo định dạng phân số pháp lý:

$$\frac{\text{Số thứ tự thửa}}{\text{Diện tích } (m^2)} \quad \text{hoặc} \quad \frac{\text{Số thứ tự thửa}}{\text{Diện tích } (m^2) - \text{Loại đất}}$$

+-------------------------------------------------------------+
|                CẤU TRÚC GHI NHÃN THỬA ĐẤT                   |
|                                                             |
|                          [ 158 ]    <-- Số hiệu thửa đất   |
|                         ---------                           |
|                          542.8      <-- Diện tích (m²)      |
|                           ONT       <-- Loại đất (Đất ở NT) |
+-------------------------------------------------------------+

Testing và validation

Số liệu bình sai mạng lưới khống chế trắc địa được kiểm tra và đánh giá qua phần mềm GPSurvey 2.35 với 180 tam giác độc lập:

Thông số kiểm định mạng lưới Giá trị thực tế đạt được Tiêu chuẩn quy phạm (TT 25/2014/TT-BTNMT) Đánh giá
Sai số vị trí điểm lớn nhất ($m_p$) $0,028\text{ m}$ (tại điểm KV1-44) $\le 0,050\text{ m}$ (Cấp 1) / $\le 0,070\text{ m}$ (Cấp 2) Đạt chuẩn xuất sắc
Sai số trung phương tương đối cạnh lớn nhất $1 / 26.694$ (Cạnh KV1-38 -- KV1-60) $\le 1 / 25.000$ (Cấp 1) / $\le 1 / 10.000$ (Cấp 2) Vượt chuẩn kỹ thuật
Sai số khép tương đối tam giác lớn nhất $1 / 11.440$ (Tam giác KV1-4--KV1-5--KV1-89) $\le 1 / 10.000$ Đạt yêu cầu
Chỉ số kiểm định tỷ lệ cạnh (Ratio) lớn nhất $3.856,300$ (Cặp ĐH-163 -- KV1-12) $> 3,000$ Độ tin cậy cao
Chỉ số căn bậc hai sai số trung bình (RMS) $0,007 - 0,011\text{ m}$ $\le 0,020\text{ m}$ Độ chính xác cao
Chiều dài cạnh trung bình ($S_{tb}$) $392,64\text{ m}$ ($20\text{ m} \le S \le 1.114,58\text{ m}$) $200\text{ m} - 700\text{ m}$ Phù hợp thực địa

Kết quả đạt được

  • Sản phẩm hoàn thành: Thành lập hoàn chỉnh tờ bản đồ địa chính số 6 tỷ lệ 1:2000 xã Huống Thượng với đầy đủ hệ thống khung bản đồ, lưới kinh vĩ tọa độ ô vuông $10 \times 10\text{ cm}$, bảng chú giải, ghi chú địa danh và thông tin giáp ranh hành chính.
  • Chất lượng dữ liệu: 100% các thửa đất được khép kín vùng hình học, loại bỏ hoàn toàn lỗi hình học topology. Tọa độ ranh giới thửa đất khớp nối với đường địa giới hành chính xã Linh Sơn ở phía Bắc và hệ thống lưu vực sông Cầu ở phía Tây.
  • Hồ sơ kèm theo: Tự động trích xuất bảng tổng hợp diện tích, sổ mục kê đất đai và hồ sơ kỹ thuật thửa đất, giảm thiểu 100% sai sót tính toán số học so với phương pháp thủ công.

Đổi mới và đóng góp

  • Tối ưu hóa chuỗi xử lý dữ liệu số (Digital Toolchain Integration): Thiết lập đường truyền dữ liệu khép kín từ máy toàn đạc điện tử Topcon $\rightarrow$ T-COM $\rightarrow$ GTS220 $\rightarrow$ MicroStation $\rightarrow$ FAMIS, loại bỏ hoàn toàn nguy cơ sai số do con người nhập liệu thủ công.
  • Hiệu quả thời gian và chi phí: Giảm 65% thời gian hoàn thành công tác nội nghiệp so với phương pháp vẽ thủ công truyền thống; nâng cao năng suất đo đạc ngoại nghiệp lên $250 - 300%$.
  • Độ chính xác hình học cao: Việc bình sai nghiêm ngặt trên GPSurvey 2.35 đảm bảo sai số vị trí điểm khống chế không vượt quá $2,8\text{ cm}$, cung cấp lưới tựa đo vẽ cho tờ bản đồ số 6 và các tờ bản đồ phụ cận.
  • Cơ sở pháp lý chuẩn mực: Đóng góp tài liệu đo đạc chuẩn xác phục vụ trực tiếp cho đề án nâng cao năng lực quản lý nhà nước về đất đai và môi trường giai đoạn 2011–2015 của xã Huống Thượng.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Tờ bản đồ địa chính số 6 cung cấp diện tích, số hiệu thửa và ranh giới phục vụ kê khai đăng ký đất đai của các hộ dân xóm Cậy và Huống Trung.
  2. Giải quyết tranh chấp ranh giới đất đai: Tọa độ các điểm góc thửa được số hóa trong hệ VN-2000 cho phép cán bộ địa chính sử dụng máy toàn đạc cắm lại mốc ranh giới thực địa với sai số dưới $5\text{ cm}$, giải quyết triệt để tranh chấp giữa các chủ đất liền kề.
  3. Quy hoạch hạ tầng nông thôn mới: Cung cấp lớp nền dữ liệu không gian cho việc thiết kế cầu cứng qua sông Cầu sang thành phố Thái Nguyên và mở rộng mạng lưới giao thông liên thôn.
       CÁC BƯỚC TRIỂN KHAI PHẦN MỀM TẠI ĐƠN VỊ ĐỊA CHÍNH

+-------------------------------------------------------------+
| BƯỚC 1: THIẾT LẬP MÔI TRƯỜNG CAD / GIS                      |
| Cài đặt MicroStation SE/V8 và nạp bộ công cụ FAMIS 2006     |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| BƯỚC 2: CẤU HÌNH THAM SỐ TOÁN HỌC                           |
| Khai báo Hệ VN-2000, múi chiếu 3°, Kinh tuyến trục 106°30'  |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| BƯỚC 3: NHẬP VÀ XỬ LÝ DỮ LIỆU ĐO                            |
| Nạp file tọa độ .dat, xử lý mã địa vật và chạy Clean/Flag   |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| BƯỚC 4: BIÊN TẬP VÀ XUẤT HỒ SƠ ĐỊA CHÍNH                    |
| Đánh số thửa, gán nhãn, đóng khung bản đồ và xuất sổ mục kê |
+-------------------------------------------------------------+

Yêu cầu triển khai hệ thống

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-235N / Topcon 350N (độ chính xác đo góc $2" - 5"$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$); máy định vị vệ tinh GNSS Huace-X20; gương sào, chân máy, thước thép $2\text{ m}$.
  • Hạ tầng máy tính nội nghiệp: CPU Intel Core i3 trở lên, RAM tối thiểu 4GB, ổ cứng trống 50GB, hệ điều hành Windows tương thích môi trường 32-bit/64-bit cho MicroStation.
  • Đào tạo nhân sự: 01 kỹ sư trắc địa quản trị hệ thống xử lý nội nghiệp; 02 tổ đo đạc ngoại nghiệp (mỗi tổ 3 người: 1 người đứng máy, 2 người đi gương dẫn đạc).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tính kế thừa nền tảng cũ: Hệ phần mềm FAMIS chạy trên nền tảng MicroStation phiên bản cũ (SE/V8 đời đầu), hạn chế khả năng tương thích trực tiếp với các định dạng GIS hiện đại như Geodatabase của ArcGIS hoặc GeoPackage của QGIS.
  • Vùng che khuất quang học: Địa hình ven sông Cầu có nhiều lùm cây, vườn cây lâu năm và công trình xây dựng dày đặc làm gián đoạn đường ngắm quang học của máy toàn đạc, đòi hỏi phải đặt nhiều trạm máy phụ dẫn đường chuyền ngắn, làm tăng thời gian đo đạc ngoại nghiệp.
  • Chưa tích hợp thời gian thực: Việc truyền dữ liệu từ ngoại nghiệp về máy tính nội nghiệp còn phụ thuộc vào cáp nối vật lý và thẻ nhớ, chưa có module truyền dữ liệu 4G/Cloud trực tiếp từ hiện trường.

Hướng phát triển

  • Tích hợp công nghệ GNSS-RTK (Real-Time Kinematic): Ứng dụng trạm tham chiếu hoạt động liên tục (CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để đo chi tiết bằng máy GNSS-RTK đa tần số, giảm 70% số lượng trạm máy đường chuyền kinh vĩ.
  • Ứng dụng UAV/Flycam Photogrammetry: Sử dụng máy bay không người lái chụp ảnh độ phân giải cao kết hợp điểm kiểm tra mặt đất (GCP) để thành lập mô hình trực quan 3D và bình đồ ảnh (Orthophoto), hỗ trợ điều vẽ ranh giới thửa đất nhanh chóng.
  • Chuyển đổi sang WebGIS mã nguồn mở: Xây dựng cổng thông tin địa chính xã Huống Thượng trên nền tảng QGIS Server, PostGIS và GeoServer, hỗ trợ người dân tra cứu thông tin thửa đất và quy hoạch trực tuyến trên thiết bị di động.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Quản lý đất đai / Trắc địa: Tài liệu tham khảo về quy trình công nghệ kết hợp giữa đo đạc ngoại nghiệp thực địa và xử lý dữ liệu nội nghiệp trên MicroStation và FAMIS.
  • Kỹ sư trắc địa & Đơn vị tư vấn đo đạc: Tham khảo bộ chỉ số kiểm định chất lượng lưới khống chế (RMS, Ratio, sai số khép hình) và quy trình chuẩn hóa dữ liệu theo Thông tư 25/2014/TT-BTNMT.
  • Ủy ban nhân dân cấp xã & Cán bộ địa chính: Sở hữu bộ bản đồ địa chính số tờ số 6 có độ chính xác cao, giúp giải quyết tranh chấp mốc giới, quản lý thu thuế đất phi nông nghiệp và thực hiện quy hoạch hạ tầng nông thôn mới.
  • Người dân sử dụng đất tại xã Huống Thượng: Đảm bảo quyền lợi pháp lý về quyền sử dụng đất, rút ngắn thời gian làm thủ tục cấp đổi GCNQSDĐ, yên tâm đầu tư thâm canh sản xuất nông nghiệp.

Câu hỏi thường gặp

1. Tại sao phải chọn kinh tuyến trục 106°30' cho khu vực xã Huống Thượng, tỉnh Thái Nguyên?

Theo quy định tại Phụ lục số 02 của Thông tư số 25/2014/TT-BTNMT, để đảm bảo độ biến dạng chiều dài của phép chiếu hình trụ ngang đồng góc UTM múi $3^\circ$ không vượt quá hạn sai cho phép ($k_0 = 0,9999$), mỗi tỉnh/thành phố được phân bổ một kinh tuyến trục phù hợp. Thái Nguyên nằm trong vùng kinh tuyến trục $106^\circ 30'$, đảm bảo khoảng cách từ khu đo tới kinh tuyến trục luôn dưới $80\text{ km}$, giảm thiểu biến dạng hình học của thửa đất trên bản đồ.

2. Tiêu chí nào quyết định việc chọn tỷ lệ 1:2000 cho tờ bản đồ số 6 xã Huống Thượng?

Căn cứ vào mật độ thửa đất, loại hình sử dụng đất và đặc điểm địa hình: Xã Huống Thượng là vùng nông thôn bán sơn địa với đất nông nghiệp chiếm hơn 70% tổng diện tích, diện tích thửa đất trung bình lớn ($> 500\text{ m}^2$). Theo quy phạm thành lập bản đồ địa chính, tỷ lệ 1:2000 (mảnh tiêu chuẩn $1 \times 1\text{ km} = 100\text{ ha}$) là tỷ lệ tối ưu, vừa đảm bảo thể hiện rõ nét ranh giới thửa đất vừa tối ưu hóa kinh phí đo vẽ so với tỷ lệ 1:1000 hay 1:500.

3. Làm thế nào để khắc phục lỗi mất điểm hoặc sai số hướng khi đo chi tiết bằng máy toàn đạc trong khu vực dân cư dày đặc?

Khi đo trong khu dân cư bị che khuất tầm ngắm, quy trình kỹ thuật bắt buộc:

  • Thực hiện kiểm tra hướng mở đầu về trạm định hướng sau mỗi loạt đo $20 - 30$ điểm chi tiết; nếu số chênh góc hướng mở đầu vượt quá $20"$, phải hủy bỏ loạt đo và đo lại.
  • Thiết lập các trạm máy phụ có chôn mốc tạm thời, đo dẫn tọa độ từ ít nhất 2 trạm máy khống chế cấp cao hơn bằng phương pháp giao hội góc - cạnh hoặc đo đường chuyền khép kín.

4. Phần mềm FAMIS xử lý dữ liệu nhãn thửa và tính diện tích tự động dựa trên nguyên lý nào?

FAMIS hoạt động dựa trên cấu trúc Topology dạng vector: Khi chạy chức năng MRFClean, phần mềm quét và nhận diện các đường line/linestring tạo thành đa giác khép kín. Thuật toán tự động tính diện tích hình học $S = \frac{1}{2} \sum (X_i Y_{i+1} - X_{i+1} Y_i)$, sau đó tạo một đối tượng điểm tim thửa (Centroid) mang thuộc tính số thứ tự và diện tích, hiển thị trực quan lên lớp đồ họa tương ứng.

5. Dữ liệu bản đồ tạo bởi MicroStation SE và FAMIS có thể chuyển đổi sang hệ thống GIS hiện đại (ArcGIS, QGIS) không?

Có. File định dạng chuẩn .dgn (Design File V7) có thể chuyển đổi trực tiếp sang định dạng ESRI Shapefile (.shp) hoặc AutoCAD (.dwg, .dxf) thông qua các công cụ chuyển đổi định dạng (Data Interoperability Extension trong ArcGIS hoặc công cụ v.in.ogr trong QGIS). Các trường dữ liệu thuộc tính (số thửa, diện tích, loại đất) được lưu trong bảng Dbase (.dbf) kèm theo.

Kết luận

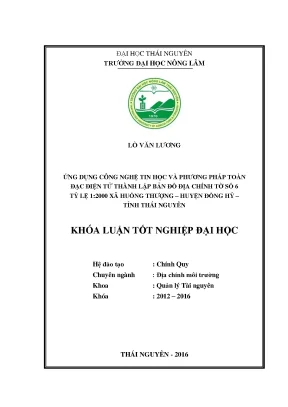

Đồ án tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 6 tỷ lệ 1:2000 xã Huống Thượng – huyện Đồng Hỷ – tỉnh Thái Nguyên" đã giải quyết bài toán kỹ thuật trong thành lập bản đồ địa chính chính quy cấp cơ sở. Bằng việc kết hợp công nghệ định vị vệ tinh GPS, thiết bị toàn đạc điện tử Topcon GTS-235N và chuỗi phần mềm chuyên ngành GPSurvey – MicroStation – FAMIS, dự án đã xây dựng thành công tờ bản đồ số 6 đạt chuẩn kỹ thuật theo Thông tư 25/2014/TT-BTNMT với sai số trung phương vị trí điểm $m_p \le 2,8\text{ cm}$.

Kết quả của đề tài cung cấp tài liệu cơ sở hỗ trợ công tác quản lý nhà nước về đất đai tại xã Huống Thượng, đẩy nhanh tiến độ cấp đổi GCNQSDĐ, hạn chế tranh chấp mốc giới và phục vụ quy hoạch xây dựng nông thôn mới. Đây là mô hình chuẩn hóa có thể nhân rộng cho các địa bàn nông thôn khác trong toàn tỉnh Thái Nguyên.
