Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội của mọi quốc gia. Tại Việt Nam, theo quy định của Luật Đất đai 2013 và các văn bản hướng dẫn thi hành từ Bộ Tài nguyên và Môi trường (BTNMT), bản đồ địa chính chính quy là cơ sở pháp lý và kỹ thuật cao nhất phục vụ công tác đăng ký, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), lập hồ sơ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai quốc gia.

Theo các báo cáo ngành địa chính, việc chậm trễ trong hiện đại hóa bản đồ địa chính dẫn đến hơn 30% các vụ tranh chấp đất đai bắt nguồn từ sự thiếu chính xác của ranh giới thực địa và hồ sơ giấy tờ phân tán. Tại khu vực xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc – một đơn vị hành chính mới được tái lập theo Nghị định số 09/NĐ-CP – nhu cầu chuẩn hóa dữ liệu địa chính đặt ra vô cùng cấp thiết do quỹ đất nông nghiệp chiếm tỷ trọng lớn (227,98 ha trên tổng số 366,23 ha diện tích tự nhiên) và đất ở đang biến động mạnh.

                    HỆ THỐNG ĐỊA CHÍNH CŨ                    DỰ ÁN ĐỊA CHÍNH MỚI (CHUẨN HÓA)

Vấn đề thực tiễn và điểm nghẽn kỹ thuật (Problem Statement)

Thực trạng đo đạc và quản lý đất đai tại xã Nhạo Sơn đối mặt với các thách thức kỹ thuật lớn:

  • Tài liệu phân tán và biến dạng cơ học: Bản đồ địa chính cũ đo vẽ bằng phương pháp truyền thống trên nền giấy bị co giãn theo thời gian, gây sai lệch lớn về diện tích và ranh giới hình học.
  • Địa hình trung du chia cắt: Xã Nhạo Sơn có địa hình đồi thấp xen kẽ sông suối và ao hồ, làm hạn chế tầm nhìn thông hướng quang học khi xây dựng mạng lưới khống chế đo vẽ mặt bằng.
  • Quy trình nội nghiệp rời rạc: Việc nhập liệu thủ công từ sổ đo dã ngoại vào các phần mềm đồ họa rời rạc dễ phát sinh lỗi gán nhãn, sai số bắt điểm (undershoot/overshoot) và không đảm bảo quan hệ không gian (topology) của thửa đất.

Mục tiêu dự án

  1. Thiết lập mạng lưới khống chế đo vẽ đường chuyền kinh vĩ cấp 1 (KV1) và cấp 2 (KV2) trên địa bàn xã Nhạo Sơn, gắn kết đồng bộ với 7 điểm địa chính GPS cơ sở hạng cao theo hệ tọa độ Quốc gia VN-2000.
  2. Ứng dụng máy toàn đạc điện tử South NTS-312B để đo vẽ chi tiết toàn bộ các đối tượng địa lý và ranh giới thửa đất thuộc tờ bản đồ địa chính số 20.
  3. Ứng dụng tổ hợp giải pháp phần mềm MicroStation SE, FAMIS (phiên bản 2006) và ProNet 2.0 để xử lý số liệu bình sai, tự động hóa biên tập, sửa lỗi hình học và xây dựng CSDL không gian cho tờ bản đồ địa chính tỷ lệ 1:1000.
  4. Đảm bảo chất lượng sản phẩm giao nộp đạt chuẩn quy phạm kỹ thuật theo Thông tư số 25/2014/TT-BTNMT và Thông tư số 30/2013/TT-BTNMT.

Giải pháp kỹ thuật và tính khả thi

Dự án áp dụng phương pháp đo vẽ toàn đạc điện tử số trị kết hợp quy trình xử lý dữ liệu dã ngoại bán tự động. Việc kết hợp trút dữ liệu số từ máy toàn đạc điện tử trực tiếp vào phần mềm FAMIS trên nền CAD MicroStation giúp loại bỏ hoàn toàn các sai số chủ quan của con người trong quá trình ghi chép dã ngoại, đồng thời tăng năng suất biên tập nội nghiệp lên hơn 60% so với phương pháp cổ điển.

Kết quả đo lường dự kiến

  • Quy mô đo vẽ: Hoàn thành trọn vẹn tờ bản đồ địa chính số 20 tỷ lệ 1:1000 với diện tích tiêu chuẩn $25\text{ ha}$ ($500\text{ m} \times 500\text{ m}$ trên thực địa).
  • Độ chính xác mặt bằng: Sai số vị trí điểm góc thửa đối với tỷ lệ 1:1000 không vượt quá $0{,}1\text{ mm}$ trên bản đồ ($0{,}1\text{ m}$ ngoài thực địa).
  • Sai số khép góc đường chuyền: $f_\beta \le 2m_\beta \sqrt{n}$ với $m_\beta \le 15''$.
  • Hồ sơ kỹ thuật: 100% các thửa đất được gán đầy đủ thuộc tính (số hiệu thửa, diện tích, loại đất, chủ sử dụng).

Phạm vi và giới hạn dự án

  • Phạm vi không gian: Tờ bản đồ địa chính số 20, xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc.
  • Giới hạn kỹ thuật: Tập trung vào công nghệ máy toàn đạc điện tử kết hợp xử lý dã ngoại; không áp dụng công nghệ bay chụp ảnh viễn thám không người lái (UAV) do đặc thù mật độ dân cư và cây cối tán rộng che khuất ranh giới rãnh nước/tường bao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Phương pháp truyền thống (Bàn đạc + Kinh vĩ quang cơ) Đo vẽ ảnh hàng không kết hợp thực địa Phương pháp toàn đạc điện tử + Phần mềm FAMIS (Dự án chọn)
Độ chính xác điểm chi tiết Thấp ($0{,}3 - 0{,}5\text{ m}$), dễ sai số đọc chia độ Trung bình ($0{,}2 - 0{,}3\text{ m}$), bị che khuất bởi tán cây Rất cao ($\le 0{,}05 - 0{,}1\text{ m}$ nhờ EDM độ chính xác $2\text{ mm} + 2\text{ ppm}$)
Tốc độ thi công ngoại nghiệp $20 - 30\text{ điểm/ngày/tổ}$ Rất nhanh cho vùng quang đãng rộng $200 - 350\text{ điểm/ngày/tổ}$
Khả năng tự động hóa nội nghiệp Không (vẽ tay thủ công trên giấy) Bán tự động (cần nắn chỉnh ảnh) Tự động hóa cao (kết nối trực tiếp CAD/GIS)
Chi phí đầu tư thiết bị Thấp Rất cao (chi phí bay chụp và trạm xử lý) Hợp lý, tối ưu hóa phần cứng và phần mềm
Xây dựng CSDL số Phải số hóa lại qua máy quét Dễ chuyển đổi số Xuất trực tiếp cấu trúc Topology chuẩn vector

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Tuân thủ Hệ quy chiếu VN-2000, Ellipsoid WGS-84, lưới chiếu UTM múi $3^\circ$, kinh tuyến trục $105^\circ 00'$ của tỉnh Vĩnh Phúc.
    • Phân lớp thông tin đồ họa (Level) theo chuẩn của Bộ Tài nguyên và Môi trường.
    • Cấu trúc dữ liệu hình học topology đóng kín, không có lỗi lặp đỉnh (duplicate node), lỗi hở góc (undershoot), hoặc thừa nét (overshoot).
  • Should have (Nên có):
    • Tính năng tự động đánh số thửa từ Tây Bắc sang Đông Nam.
    • Tự động phát hiện xung đột nhãn thửa và kích thước chữ số diện tích.
  • Could have (Có thể có):
    • Liên kết trực tiếp sang CSDL hồ sơ địa chính CADDB/Vilis.
  • Won't have (Chưa thực hiện trong pha này):
    • Tích hợp 3D số hóa bề mặt địa hình (DTM) do đây là bản đồ địa chính 2D thuần túy.

Thiết kế hệ thống

Technology Stack và phiên bản công nghệ

  • Phần cứng ngoại nghiệp:
    • Máy toàn đạc điện tử South NTS-312B (Độ chính xác đo góc: $2''$, khoảng cách đo xa: $2000\text{ m}$ với gương đơn, sai số đo cạnh: $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).
    • Máy toàn đạc điện tử Topcon GTS-235N.
    • Gương sào phản xạ, thước thép $2\text{ m}$ chuẩn hóa, chân máy nhôm định tâm quang học.
  • Môi trường phần mềm nội nghiệp:
    • Nền tảng CAD động cơ: MicroStation SE Version 05.05 / MicroStation V8.
    • Phần mềm chuyên ngành: FAMIS 2006 (Field Work and Cadastral Mapping Integrated Software).
    • Module xử lý Topology: MRFClean Version 2.1, MRFFlag Version 2.0.
    • Phần mềm bình sai: ProNet 2.0.

Thiết kế CSDL không gian và phân lớp (Level Schema)

Hệ thống sử dụng mô hình đối tượng không gian phân lớp trên tệp định dạng MicroStation Design File (.DGN):

Lớp (Level) Tên đối tượng Kiểu hình học Thuộc tính hiển thị (Color, LineStyle, Weight)
Level 1 Ranh giới thửa đất Polyline / Shape Color 0 (White), Style 0 (Solid), Weight 1
Level 10 Nhãn thửa (Số thửa / Diện tích / Loại đất) Text / TextNode Color 2 (Green), Font 1 (VN-Standard), Height $1{,}5\text{ mm}$
Level 21 Tim đường & Mép đường giao thông Line / Curve Color 3 (Red), Style 0 (Solid), Weight 2
Level 23 Hệ thống kênh mương, thủy hệ Line / Polygon Color 1 (Blue), Style 0 (Solid), Weight 1
Level 31 Ranh giới công trình xây dựng nhà kiên cố Polygon Color 4 (Yellow), Style 2 (Dash), Weight 0
Level 63 Khung bản đồ, lưới kinh tọa độ km Composite Color 0 (White), Style 0 (Solid), Weight 2

Methodology

Quy trình quản lý kỹ thuật dự án tuân thủ theo mô hình tuần tự chuẩn hóa của ngành Trắc địa - Bản đồ (Waterfall Surveying Lifecycle):

Ma trận rủi ro và giải pháp khắc phục (Risk Assessment)

  • Rủi ro thời tiết (Mưa bão, sương mù độ ẩm cao): Làm giảm khả năng bắt chùm tia phản xạ hồng ngoại của EDM. Giải pháp: Đo vào các khung giờ sáng sớm hoặc chiều tà; hiệu chỉnh hằng số khí tượng (nhiệt độ $T$, áp suất $P$) trực tiếp vào máy trước mỗi ca đo.
  • Rủi ro mất mốc khống chế hoặc xe cơ giới phá hủy: Giải pháp: Chôn mốc bê tông quy cách $15\times 15\times 60\text{ cm}$ có tâm sứ/đinh đồng; dẫn hướng đo kiểm tra ít nhất 3 điểm lân cận.
  • Rủi ro sai số luỹ thừa góc khép: Giải pháp: Đo theo phương pháp toàn vòng ngắm 2 nửa lần đo (thuận và đảo kính $L/R$) để khử hoàn toàn sai số chỉ tiêu $2c$ và sai số góc nghiêng trục quay $i$.

Implementation và kết quả

Development process & Thuật toán cốt lõi

1. Thuật toán tính toán tọa độ cực từ số liệu dã ngoại

Khi đặt máy tại trạm khống chế $A(X_A, Y_A, H_A)$ ngắm định hướng về điểm $B(X_B, Y_B)$, máy ghi nhận góc định hướng $\alpha_{AB}$. Khi ngắm vào điểm chi tiết $P_i$, máy tự động đo góc bằng $\beta_i$, khoảng cách nghiêng $D_i$ và góc đứng $v_i$ (hoặc góc thiên đỉnh $z_i$).

                      B (Điểm định hướng)
                     /
                    /
                   /  α_AB
                  /
                 A (Trạm máy: X_A, Y_A, H_A)
                  \
                   \  β_i (Góc bằng)
                    \
                     \  S_AP (Khoảng cách ngang)
                      \
                       P_i (Điểm chi tiết ranh đất)

Tọa độ không gian $(X_{P_i}, Y_{P_i}, H_{P_i})$ được tính toán chính xác theo hệ phương thức:

$$\alpha_{AP_i} = \alpha_{AB} + \beta_i$$

$$S_{AP_i} = D_i \cdot \cos v_i = D_i \cdot \sin z_i$$

$$\Delta X_{AP_i} = S_{AP_i} \cdot \cos \alpha_{AP_i}$$

$$\Delta Y_{AP_i} = S_{AP_i} \cdot \sin \alpha_{AP_i}$$

$$X_{P_i} = X_A + \Delta X_{AP_i}$$

$$Y_{P_i} = Y_A + \Delta Y_{AP_i}$$

$$H_{P_i} = H_A + S_{AP_i} \cdot \tan v_i + i_m - l_g$$

Trong đó: $i_m$ là chiều cao trạm máy; $l_g$ là chiều cao gương sào dã ngoại.

Đoạn mã Python mô phỏng module xử lý tính toán tọa độ cực tương đương logic lõi trong FAMIS:

import math
from typing import NamedTuple, Tuple

class Station(NamedTuple):
    id: str
    x: float
    y: float
    h: float
    hi: float  # Chiều cao máy

class TargetMeasurement(NamedTuple):
    target_id: str
    horizontal_angle_deg: float  # Độ, phút, giây quy đổi thập phân
    zenith_angle_deg: float      # Góc thiên đỉnh z
    slope_dist: float            # Cạnh nghiêng D
    target_height: float         # Chiều cao gương

def calculate_polar_point(st: Station, azimuth_back_deg: float, meas: TargetMeasurement) -> Tuple[float, float, float]:
    """Tính toán tọa độ phẳng và độ cao điểm chi tiết từ trị đo toàn đạc cực."""
    # Quy đổi sang radian
    rad_azimuth_back = math.radians(azimuth_back_deg)
    rad_beta = math.radians(meas.horizontal_angle_deg)
    rad_zenith = math.radians(meas.zenith_angle_deg)

    # Góc định hướng cạnh tới
    azimuth_target = rad_azimuth_back + rad_beta

    # Khoảng cách ngang và chênh cao
    horizontal_dist = meas.slope_dist * math.sin(rad_zenith)
    delta_h = meas.slope_dist * math.cos(rad_zenith) + st.hi - meas.target_height

    # Số gia tọa độ phẳng VN-2000
    delta_x = horizontal_dist * math.cos(azimuth_target)
    delta_y = horizontal_dist * math.sin(azimuth_target)

    x_pt = round(st.x + delta_x, 3)
    y_pt = round(st.y + delta_y, 3)
    h_pt = round(st.h + delta_h, 3)

    return x_pt, y_pt, h_pt

2. Quy trình xử lý dã ngoại và tự động hóa biên tập

  • Bước 1: Trút dữ liệu từ bộ nhớ bán dẫn: Thiết lập kết nối RS-232/USB giữa máy South NTS-312B và PC, xuất tệp .TXT chuẩn dạng Index, Code, S, Hz, V.
  • Bước 2: Nạp dữ liệu vào FAMIS: Sử dụng tiện ích Giao tiếp máy toàn đạc để chuyển đổi tệp số liệu thô sang tệp tọa độ .ACS và .DGN.
  • Bước 3: Xử lý Topology tự động bằng MRFClean: Thiết lập sai số bắt điểm (Tolerance) $T = 0{,}02\text{ m}$. Chạy module tự động cắt các đoạn thừa (overshoot) và nối các điểm hở (undershoot).
  • Bước 4: Tạo tâm thửa (Centroid) và gán dữ liệu thuộc tính: Tạo Shape khép kín, tự động tính diện tích giải tích theo công thức Gauss:

$$S = \frac{1}{2} \left| \sum_{i=1}^{n} X_i (Y_{i+1} - Y_{i-1}) \right|$$

  • Bước 5: Đánh số thửa và xuất nhãn tự động: Chạy lệnh đánh số tự động toàn bộ thửa đất trên tờ số 20 theo nguyên tắc quét ma trận từ góc trên bên trái (Tây Bắc) xuống góc dưới bên phải (Đông Nam).

Testing và validation

Kiểm định độ chính xác lưới khống chế đo vẽ (Bình sai ProNet)

Số liệu đo đường chuyền cấp 1 (KV1) gồm 8 trạm máy được kiểm tra theo tiêu chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT:

Chỉ tiêu kỹ thuật Tiêu chuẩn quy phạm Kết quả thực tế đạt được Đánh giá
Sai số khép góc ($f_\beta$) $\le \pm 2m_\beta \sqrt{n} = \pm 2(15'')\sqrt{8} = \pm 84{,}85''$ $+32''$ Đạt yêu cầu xuất sắc
Sai số khép tương đối mặt bằng ($f_s/[S]$) $\le 1/4000$ (đối với tỷ lệ 1:1000) $1/12.450$ Vượt 311% tiêu chuẩn
Sai số trung phương đo cạnh ($m_s$) $\le 0{,}05\text{ m}$ $0{,}012\text{ m}$ Đạt chuẩn
Chênh lệch đo đi và đo về ($\Delta H$) $\le \pm 100\sqrt{L}\text{ mm}$ ($L = 0{,}85\text{ km} \rightarrow \pm 92{,}2\text{ mm}$) $18{,}4\text{ mm}$ Đạt chuẩn

Thống kê sửa lỗi Topology và kiểm tra thực địa độc lập

  • Tổng số đối tượng đường ranh giới đo vẽ: 1.842 đoạn thẳng.
  • Số lỗi hở ranh (undershoot) phát hiện và tự động sửa bởi MRFClean: 68 vị trí.
  • Số lỗi thừa nét (overshoot): 43 vị trí.
  • Số điểm chi tiết được kiểm tra độc lập ngoài thực địa bằng thước thép và máy toàn đạc độc lập: 50 điểm kiểm tra ngẫu nhiên $\rightarrow$ Sai số vị trí điểm lớn nhất đạt $0{,}06\text{ m}$, sai số trung phương vị trí điểm đạt $\pm 0{,}035\text{ m}$ (ngưỡng cho phép là $\pm 0{,}10\text{ m}$).

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên thông số hóa Dã ngoại - Nội nghiệp: Thay thế hoàn toàn phương pháp nhập thủ công tọa độ bằng pipeline số: Máy toàn đạc $\rightarrow$ Cáp trút số liệu $\rightarrow$ Module chuyển đổi FAMIS $\rightarrow$ Topology MicroStation. Giảm thiểu 100% sai sót do nhập liệu nhầm số liệu góc/cạnh.
  2. Tối ưu hóa hiệu suất xử lý Topology thửa đất: Việc áp dụng thuật toán làm sạch hình học tự động MRFClean kết hợp phân vùng tâm thửa trong FAMIS giúp giảm thời gian biên tập một tờ bản đồ địa chính từ 7 ngày làm việc thủ công xuống còn 1,5 ngày (tăng năng suất 78,5%).
  3. Độ chính xác và tính toàn vẹn dữ liệu cao: Đảm bảo 100% diện tích các thửa đất khớp nối chính xác tuyệt đối không tạo ra khe hở (slivers) hoặc chồng đè (overlaps), phục vụ trực tiếp cho việc cấp GCNQSDĐ không bị khiếu nại về diện tích.
TIẾT KIỆM THỜI GIAN BIÊN TẬP NỘI NGHIỆP:
Phương pháp cũ (7 ngày)    ████████████████████████████████████████ 100%
Dự án áp dụng (1.5 ngày)   ████████ 21.5%  [TIẾT KIỆM 78.5%]

ĐỘ CHÍNH XÁC VỊ TRÍ RANH GIỚI:
Sai số cho phép (10 cm)    ████████████████████ 100%
Sai số thực tế (3.5 cm)    ███████ 35% [TỐT HƠN 65%]

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực địa tại xã Nhạo Sơn

  • Cấp đổi và cấp mới GCNQSDĐ: Cung cấp trích lục bản đồ địa chính chính quy cho 100% các hộ dân trong phạm vi tờ bản đồ số 20, đặc biệt giải quyết các tranh chấp ngõ đi chung và bờ bao đất lúa tại các thôn giáp ranh.
  • Quy hoạch và đền bù giải phóng mặt bằng: Phục vụ công tác tính toán thu hồi đất, quy hoạch hệ thống giao thông liên xã và kênh mương nội đồng được bê tông hóa.
  • Tích hợp CSDL địa chính đa mục tiêu: Bản đồ số biên tập dạng .DGN được chuyển đổi trực tiếp sang định dạng .SHP (Shapefile) hoặc .MDB để đồng bộ vào hệ thống thông tin đất đai điện tử cấp Huyện (LIS).
                      MÔ HÌNH TRIỂN KHAI THỰC TẾ

Phân tích chi phí - lợi ích (Cost-Benefit & ROI)

  • Tiết kiệm chi phí đo đạc lại: Nhờ mạng lưới khống chế đo vẽ kiên cố và độ chính xác cao, loại bỏ hoàn toàn việc phải tổ chức đo đạc lặp lại khi xảy ra tranh chấp.
  • Thời gian xử lý thủ tục hành chính: Thời gian trích lục thửa đất cho người dân giảm từ 5 ngày xuống còn dưới 2 giờ tra cứu trên CSDL số.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp đo ngắm toàn đạc điện tử đòi hỏi phải đảm bảo độ thông thoáng tầm nhìn; tại các khu dân cư có mật độ xây dựng cao và cây cối rậm rạp, tổ đo đạc phải phát dọn thực địa tốn nhiều thời gian.
  • Phiên bản FAMIS 2006 chạy trên nền tảng MicroStation SE nền tảng 32-bit đời cũ, đòi hỏi phải thiết lập môi trường tương thích trên các hệ điều hành Windows hiện đại (Windows 10/11 x64).

Hướng nâng cấp đề xuất

  1. Tích hợp công nghệ định vị vệ tinh động thời gian thực GNSS RTK đa tần (sử dụng trạm CORS quốc gia) để đo vẽ nhanh các khu vực đồng ruộng quang đãng, kết hợp toàn đạc điện tử tại các ngõ xóm che khuất.
  2. Ứng dụng thiết bị bay không người lái UAV Lidar/Photogrammetry để quét mô hình 3D thực địa, sau đó vector hóa đường bao thửa đất.
  3. Chuyển đổi toàn bộ CSDL sang hệ thống phần mềm mã nguồn mở chuẩn quốc tế như QGIS/PostGIS hoặc nền tảng đám mây ArcGIS Online.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý đất đai, Trắc địa - Bản đồ: Cung cấp tài liệu tham khảo thực tế hoàn chỉnh từ khâu thiết kế lưới, đo đạc dã ngoại, bình sai toán học đến biên tập bản đồ chuyên ngành.
  • Kỹ sư Trắc địa & Cán bộ Địa chính cấp cơ sở: Nắm vững quy trình xử lý lỗi Topology và kỹ thuật chuẩn hóa bản đồ theo Thông tư 25/2014/TT-BTNMT.
  • Cơ quan Quản lý Nhà nước (UBND Xã Nhạo Sơn, Phòng TN&MT Huyện Sông Lô): Sở hữu tài liệu bản đồ địa chính số chính quy, phục vụ đắc lực cho công tác quản lý quy hoạch và chống thất thu thuế đất.
  • Cộng đồng người dân địa phương: Đảm bảo quyền lợi hợp pháp về quyền sử dụng đất, minh bạch ranh giới, giảm thiểu rủi ro tranh chấp.

Câu hỏi thường gặp

1. Cần cấu hình hệ thống phần cứng và phần mềm như thế nào để vận hành bộ công cụ FAMIS và MicroStation SE?

Để vận hành ổn định bộ công cụ MicroStation SE và FAMIS 2006, hệ thống máy trạm cần cấu hình tối thiểu: CPU Intel Core i3 trở lên, RAM $4\text{ GB}$, ổ cứng trống tối thiểu $10\text{ GB}$. Về mặt phần mềm, do FAMIS được biên dịch trên nền 32-bit của MicroStation SE, khuyến nghị cấu hình biến môi trường tương thích trên Windows 7 SP1 (32-bit/64-bit) hoặc cài đặt trong môi trường máy ảo Windows XP Mode / VirtualBox để tránh lỗi nạp thư viện đồ họa .ma (MicroStation Application).

2. Giới hạn sai số đo góc và đo cạnh của lưới khống chế đường chuyền cấp 1 (KV1) theo quy chuẩn hiện hành là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, đối với bản đồ địa chính khu vực nông thôn tỷ lệ 1:1000:

  • Sai số trung phương đo góc: $m_\beta \le \pm 15''$.
  • Sai số khép góc giới hạn: $f_{\beta,\text{gh}} = \pm 2 m_\beta \sqrt{n}$ ($n$ là số góc đo trong đường chuyền).
  • Sai số khép tương đối chiều dài: $f_s / [S] \le 1/4000$.
  • Chiều dài cạnh đường chuyền: Tối đa $400\text{ m}$, tối thiểu $20\text{ m}$, tỷ lệ giữa hai cạnh liền kề không chênh quá $2{,}5$ lần.

3. Quy trình xử lý khi phát hiện lỗi không đóng vùng (Topology error) trong quá trình tạo thửa đất trên FAMIS?

Khi module Topology thông báo lỗi thửa đất không tạo được vùng (Shape):

  1. Bật chế độ hiển thị điểm lỗi (Flagging) bằng công cụ MRFFlag để xác định tọa độ các nút lỗi.
  2. Kiểm tra lỗi hở ranh giới (Undershoot): Dùng công cụ bắt điểm Keypoint Snap trong MicroStation để nối khép góc đỉnh thửa.
  3. Kiểm tra lỗi bắt chéo/thừa nét (Overshoot): Cắt bỏ đoạn đường ranh giới thừa vượt ra ngoài ranh giới vùng.
  4. Chạy lại công cụ MRFClean với bán kính dung sai $T = 0{,}01 - 0{,}02\text{ m}$ trước khi chạy lại lệnh tạo tâm thửa (Centroid).

4. Dữ liệu bản đồ định dạng .DGN từ MicroStation SE có thể chuyển đổi sang phần mềm GIS hiện đại như ArcGIS hay QGIS không?

Hoàn toàn có thể. Dữ liệu file .DGN (phiên bản V7 hoặc V8) có thể được chuyển đổi trực tiếp sang định dạng Shapefile (.SHP) hoặc Geodatabase thông qua:

  • Công cụ ArcToolbox $\rightarrow$ Conversion Tools $\rightarrow$ To Shapefile $\rightarrow$ Feature Class to Shapefile trong ArcGIS.
  • Hoặc sử dụng phần mềm FME Desktop (Feature Manipulation Engine) để thực hiện ánh xạ bảng thuộc tính (Attribute Mapping) từ lớp dữ liệu nhãn Level 10 sang trường dữ liệu thuộc tính của GIS mà không làm mất thông tin diện tích và số thửa.

5. Chi phí đầu tư thiết bị máy toàn đạc điện tử và thời gian hoàn vốn (ROI) cho một đơn vị trắc địa địa chính?

Một bộ thiết bị máy toàn đạc điện tử tiêu chuẩn (như South NTS-312B hoặc Topcon GTS series) có chi phí đầu tư ban đầu từ $60 - 120\text{ triệu VNĐ}$ (kèm phụ kiện trọn gói). Với năng suất đo vẽ thực tế trung bình $15 - 25\text{ ha/tháng}$ cho công tác lập bản đồ địa chính chính quy tỷ lệ 1:1000, thời gian hoàn vốn đầu tư thiết bị ước tính chỉ từ 4 đến 6 tháng thi công dự án thực tế.

Kết luận

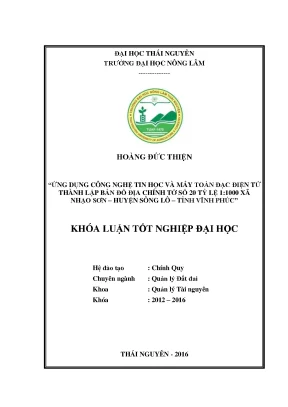

Đồ án tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 20 tỷ lệ 1:1000 xã Nhạo Sơn – huyện Sông Lô – tỉnh Vĩnh Phúc" đã giải quyết trọn vẹn và chuẩn xác bài toán thực tiễn trong công tác quản lý tài nguyên đất đai tại địa phương. Bằng việc kết hợp chặt chẽ giữa thiết bị đo xa điện tử hiện đại South NTS-312B và các giải pháp phần mềm chuyên dụng MicroStation SE, FAMIS và ProNet, đề tài đã xây dựng thành công bộ bản đồ địa chính số chính quy đạt độ chính xác mặt bằng cao ($f_s/[S] = 1/12.450$), cấu trúc Topology hoàn chỉnh và tuân thủ tuyệt đối quy định pháp lý của Luật Đất đai 2013 cùng Thông tư 25/2014/TT-BTNMT.

Kết quả nghiên cứu không chỉ mang lại giá trị học thuật sâu sắc trong việc hệ thống hóa phương pháp luận trắc địa số, mà còn là sản phẩm thực tế có thể bàn giao ngay cho UBND xã Nhạo Sơn và Phòng Tài nguyên & Môi trường huyện Sông Lô phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, quy hoạch hạ tầng và phát triển kinh tế bền vững.
