Giới thiệu dự án

Context và problem background

Trong chiến lược chuyển đổi số quốc gia và hiện đại hóa hệ thống quản lý đất đai theo tinh thần Nghị quyết số 18-NQ/TW, việc xây dựng hệ thống cơ sở dữ liệu (CSDL) địa chính số đóng vai trò nền tảng. Theo thống kê từ Tổng cục Quản lý Đất đai, công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và tích hợp CSDL đất đai đa mục tiêu tại các khu vực trung du, miền núi phía Bắc đang đối mặt với độ trễ lớn; trên 45% hồ sơ địa chính cũ dạng giấy hoặc đo đạc qua các thời kỳ trước đây bị rách nát, sai lệch tọa độ hoặc không đồng bộ với biến động hiện trạng.

Thị trấn Nông trường Phong Hải (huyện Bảo Thắng, tỉnh Lào Cai) là địa bàn miền núi có địa hình chia cắt mạnh, độ dốc lớn, diện tích tự nhiên 9.120,72 ha (trong đó đất lâm nghiệp chiếm 80 - 90%). Sự phân tán của các thửa đất cùng sự thiếu hụt tài liệu đo đạc chuẩn hóa đã tạo nên rào cản lớn trong việc xác lập pháp lý ranh giới, quản lý quy hoạch và hỗ trợ giao dịch bất động sản minh bạch.

       +----------------------------------------------------------------+
       | THỰC TRẠNG QUẢN LÝ ĐẤT ĐAI THỊ TRẤN NÔNG TRƯỜNG PHONG HẢI     |
       +----------------------------------------------------------------+
                                       |
          +----------------------------+----------------------------+
          |                                                         |
          v                                                         v
+-------------------------------+                         +-------------------------------+
|  Địa hình miền núi phức tạp   |                         |  Hồ sơ địa chính lạc hậu      |
|  - Rừng chiếm 80 - 90% diện tích|                       |  - Sai lệch tọa độ lịch sử    |
|  - Độ dốc cao, chia cắt lớn   |                         |  - Chưa số hóa đồng bộ VN-2000|
+-------------------------------+                         +-------------------------------+
                                       |
                                       v
       +----------------------------------------------------------------+
       | MỤC TIÊU: Thành lập bản đồ địa chính tờ số 74 (1:1000)         |
       | Công nghệ: MicroStation V8i + gCadas 2015 + RTK ComNav T300   |
       +----------------------------------------------------------------+

Problem statement

Công tác quản lý nhà nước về đất đai tại thị trấn Nông trường Phong Hải tồn tại những điểm nghẽn kỹ thuật và nghiệp vụ nghiêm trọng:

  • Hồ sơ địa chính thiếu đồng bộ: Bản đồ địa chính lưu trữ dạng tài liệu cũ không khớp với hệ quy chiếu quốc gia VN-2000, gây khó khăn cho việc quản lý cơ sở dữ liệu số.
  • Ranh giới thửa đất phức tạp: Nhận thức pháp lý của người dân còn hạn chế dẫn đến tình trạng tự ý chia tách, chuyển mục đích sử dụng đất trái phép mà không cập nhật biến động.
  • Phương pháp đo vẽ truyền thống kém hiệu quả: Việc sử dụng các công cụ đo đạc thủ công hoặc phần mềm CAD đơn thuần không tự động xử lý quan hệ topo (topology), dẫn đến sai số hình học và mất nhiều thời gian biên tập.

Project objectives

  1. Thiết lập và kiểm định lưới khống chế đo vẽ: Khảo sát, đo đạc và kiểm tra hệ thống 18 điểm tọa độ khống chế khu đo theo chuẩn VN-2000.
  2. Thu thập và số hóa dữ liệu ngoại nghiệp: Tiến hành đo vẽ chi tiết 200 điểm đặc trưng ngoài thực địa tại thôn Tiên Phong bằng công nghệ toàn đạc điện tử South B305 kết hợp máy định vị vệ tinh RTK-GNSS ComNav T300.
  3. Thành lập bản đồ địa chính dạng số: Ứng dụng giải pháp phần mềm chuyên ngành MicroStation V8i và gCadas 2015 để biên tập hoàn chỉnh bản đồ địa chính tờ số 74 tỷ lệ 1:1000.
  4. Xây dựng CSDL không gian và thuộc tính: Chuẩn hóa cấu trúc lớp dữ liệu, tự động làm sạch lỗi không gian (topology), đánh số thửa và tạo nhãn địa chính tự động tuân thủ Thông tư số 25/2014/TT-BTNMT.

Solution approach

Dự án áp dụng phương pháp tích hợp công nghệ đo đạc hiện đại và phần mềm xử lý dữ liệu địa chính chuyên dụng:

  • Thu thập dữ liệu đa nguồn: Kết hợp công nghệ RTK-GNSS (Real-Time Kinematic) đo tĩnh/đo động với máy toàn đạc điện tử quang cơ nhằm tối ưu tốc độ đo tại các khu vực bị che khuất tán cây.
  • Xử lý đồ họa và thuộc tính tích hợp: Sử dụng nền tảng MicroStation V8i để xử lý cấu trúc đồ họa định dạng .dgn, kết hợp module gCadas 2015 đóng vai trò engine quản trị cơ sở dữ liệu quan hệ, tự động hóa quy trình tạo vùng, đánh số thửa và xuất biên bản mô tả ranh giới.

Expected outcomes

  • Tờ bản đồ địa chính số 74 (1:1000): Đạt độ chính xác vị trí điểm khống chế sau bình sai $M_p \le 0.1\text{ mm}$ tính theo tỷ lệ bản đồ (tương đương $10\text{ cm}$ ngoài thực địa).
  • Bộ CSDL địa chính hoàn chỉnh: Bao gồm bảng thuộc tính thửa đất (chủ sử dụng, số tờ, số thửa, diện tích, loại đất) liên kết chặt chẽ với đối tượng đồ họa không gian.
  • Tập hồ sơ kỹ thuật thửa đất: Xuất tự động sơ đồ hình thể và bảng tọa độ góc ranh phục vụ công tác cấp mới GCNQSDĐ.

Scope và limitations

  • Phạm vi không gian: Tờ bản đồ địa chính số 74, thôn Tiên Phong, thị trấn Nông trường Phong Hải, huyện Bảo Thắng, tỉnh Lào Cai.
  • Giới hạn kỹ thuật: Nghiên cứu tập trung vào quy trình ngoại nghiệp đo vẽ trực tiếp kết hợp xử lý nội nghiệp trên nền MicroStation V8i và gCadas 2015; không áp dụng phương pháp giải đoán ảnh viễn thám hay quét LiDAR hàng không.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

So sánh các giải pháp thành lập bản đồ địa chính hiện nay

Tiêu chí Đo vẽ thủ công & AutoCAD thuần túy Phần mềm GIS tổng quát (MapInfo Pro) Hệ giải pháp MicroStation V8i + gCadas
Định dạng dữ liệu chuẩn .dwg, .dxf (Không chuẩn hóa phân lớp Bộ TN&MT) .tab, .mif (Khó biên tập phân mảnh tờ bản đồ VN) Chuẩn định dạng .dgn (Bắt buộc theo chuẩn Bộ TN&MT)
Xử lý lỗi Topology Thủ công (cắt, tỉa đối tượng bằng lệnh CAD) Tự động mức cơ bản qua Clean/Thin Tự động quét bắt điểm dư thừa (overshoot), hở (undershoot), trùng lặp
Gán nhãn & biên tập thuộc tính Gõ text thủ công từng thửa đất Gán qua Browser, nhãn tự động cơ bản Tự động tạo centroid tâm thửa, đồng bộ CSDL, xuất nhãn địa chính đa tầng
Hiệu suất nội nghiệp 100% thời gian cơ sở (Chậm) Nhanh hơn 35% Nhanh hơn 65 - 70% so với phương pháp thủ công
Tuân thủ quy chuẩn pháp lý Cần xuất chỉnh sửa nhiều lần Cần chuyển đổi trung gian Tương thích trực tiếp Thông tư 25/2014/TT-BTNMT

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc phải có):
    • Đảm bảo cơ sở toán học hệ quy chiếu VN-2000 (kinh tuyến trục Lào Cai $104^\circ 45'$, múi chiếu $3^\circ$, hệ số biến thiên chiều dài $k_0 = 0.9999$).
    • Phân tách và quản lý chuẩn xác các Level đối tượng: Level 10 (Ranh thửa), Level 15 (Ranh nhà), Level 23 (Giao thông), Level 32 (Thủy lợi).
    • Tự động hóa làm sạch topo và tạo vùng thửa đất (Polygons) không có lỗi trùng lấn hay khe hở.
  • Should Have (Nên có):
    • Tự động đánh số thứ tự thửa đất theo nguyên tắc từ trái sang phải, từ trên xuống dưới.
    • Vẽ khung bản đồ địa chính tự động với lưới tọa độ km chuẩn xác tuyệt đối (sai số biểu thị bằng 0).
  • Could Have (Có thể có):
    • Tính năng liên kết ảnh chụp hiện trạng hoặc sơ đồ đo vẽ ngoại nghiệp vào thuộc tính thửa đất.
    • Tích hợp công cụ xuất nhanh sổ mục kê đất đai và sổ địa chính dạng file Excel/Access.
  • Won't Have (Chưa thực hiện trong giai đoạn này):
    • Triển khai CSDL trên nền tảng Cloud WebGIS 3D theo chuẩn không gian LADM (ISO 19152).

Technical constraints và challenges

  • Nhiễu tín hiệu vệ tinh: Địa hình thung lũng xen lẫn đồi cao và thảm thực vật dày đặc làm suy giảm chỉ số PDOP/GDOP khi đo RTK-GNSS, đòi hỏi phải kết hợp chuyển trạm đo bằng máy toàn đạc điện tử quang học South B305.
  • Độ chính xác tương hỗ ranh giới: Sai số vị trí tương hỗ giữa 2 điểm bất kỳ trên ranh giới không được vượt quá $0.2\text{ mm}$ trên bản đồ ($20\text{ cm}$ ngoài thực địa đối với tỷ lệ 1:1000) và không quá $4\text{ cm}$ đối với các cạnh thửa ngắn dưới $5\text{ m}$.

Thiết kế hệ thống

+----------------------------------------------------------------------------------+
|                    KIẾN TRÚC QUY TRÌNH THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH                |
+----------------------------------------------------------------------------------+

  [ THU THẬP NGOẠI NGHIỆP ]
  [ XỬ LÝ & BIÊN TẬP ĐỒ HỌA ]
  [ XỬ LÝ TOPOLOGY & CSDL ĐỊA CHÍNH ]
  [ XUẤT BẢN PHẨM HOÀN THIỆN ]

Technology stack với phiên bản chuẩn

  • Nền tảng CAD: Bentley MicroStation V8i (SELECTseries 3 / 4, Engine v08.11.09.xx).
  • Phần mềm biên tập địa chính chuyên nghiệp: gCadas phiên bản 2015 (Bộ công cụ tích hợp eMap, eCadas, eData).
  • Hệ thống phần cứng đo đạc:
    • Máy toàn đạc điện tử: South NTS-305 / South B305 (Độ chính xác đo góc 2", đo cạnh $2\text{ mm} + 2\text{ ppm}$).
    • Máy định vị vệ tinh: ComNav Technology T300 GNSS Receiver (572 kênh, hỗ trợ đa hệ vệ tinh GPS, GLONASS, BeiDou, Galileo; độ chính xác RTK ngang $8\text{ mm} + 1\text{ ppm}$).
  • Hệ cơ sở dữ liệu thuộc tính: Microsoft Access Database Engine (.mdb) liên kết động qua giao tiếp ODBC/CAD Engine.

Thiết kế cấu trúc dữ liệu bản đồ

Dữ liệu đồ họa và phi không gian được thiết kế cấu trúc chặt chẽ nhằm đảm bảo tính toàn vẹn thông tin theo tiêu chuẩn Thông tư 25/2014/TT-BTNMT:

-- Cấu trúc bảng thuộc tính thửa đất (Cadastral_Parcel_Schema)
CREATE TABLE ThuaDat_DC74 (
    ID_ThuaDat AUTOINCREMENT PRIMARY KEY,
    SoToBanDo INTEGER NOT NULL DEFAULT 74,
    SoHieuThua INTEGER NOT NULL,
    DienTich DOUBLE NOT NULL,          -- Đơn vị: m2 (làm tròn 1 chữ số thập phân)
    LoaiDat VARCHAR(10) NOT NULL,       -- Ký hiệu mã loại đất: ONT, CLN, LUC, HNK...
    TenChuSuDung VARCHAR(255),
    DiaChiThuaDat VARCHAR(255) DEFAULT 'Thôn Tiên Phong, TT NT Phong Hải',
    MaDoiTuong VARCHAR(50) DEFAULT 'DT_THUADAT',
    TrangThaiPhapLy VARCHAR(100),
    Shape_Length DOUBLE,
    Shape_Area DOUBLE
);

Methodology

Phương pháp triển khai kết hợp (Phased Waterfall Workflow)

Dự án áp dụng quy trình kiểm soát chất lượng phân đoạn nghiêm ngặt tuân thủ Thông tư 24/2018/TT-BTNMT về kiểm tra, thẩm định, nghiệm thu chất lượng sản phẩm đo đạc và bản đồ:

Kế hoạch thực hiện (Project Timeline: 15/08/2020 - 15/12/2020)

  • Giai đoạn 1 (15/08/2020 - 30/08/2020): Điều tra cơ bản, thu thập dữ liệu thứ cấp, văn bản pháp lý và lập kế hoạch kỹ thuật.
  • Giai đoạn 2 (01/09/2020 - 30/09/2020): Khảo sát lưới khống chế đo vẽ (18 điểm) và tiến hành đo đạc chi tiết 200 điểm góc ranh thực địa ngoài hiện trường.
  • Giai đoạn 3 (01/10/2020 - 15/11/2020): Nhập số liệu, xử lý topo, tạo vùng, đánh số thửa và biên tập tờ bản đồ số 74 trên MicroStation V8i và gCadas.
  • Giai đoạn 4 (16/11/2020 - 15/12/2020): Đối soát thực địa, kiểm tra sai số hình học, hoàn thiện hồ sơ kỹ thuật và in ấn bàn giao.

Quản lý rủi ro kỹ thuật (Risk Assessment Matrix)

  • Rủi ro mất tín hiệu mốc khống chế: Các điểm mốc bị chôn vùi hoặc phá hủy do hoạt động nông nghiệp $\rightarrow$ Biện pháp: Sử dụng phương pháp giao hội cạnh/góc từ các trạm khống chế KV phụ cận và kiểm tra khép góc sai số $\le 0.1\text{ mm}$ trên bản đồ.
  • Rủi ro tranh chấp ranh giới thửa: Người dân không thống nhất vị trí cắm mốc $\rightarrow$ Biện pháp: Phối hợp tổ công tác UBND thị trấn, trưởng thôn Tiên Phong tiến hành hòa giải, đo theo ranh giới hiện trạng và lập bản mô tả hiện trạng tranh chấp riêng biệt.

Implementation và kết quả

Development process

1. Xử lý dữ liệu đo thô và chuẩn hóa tọa độ

Số liệu trút từ máy RTK-GNSS ComNav T300 và máy toàn đạc South B305 được cấu trúc dưới dạng định dạng text chuẩn (.txt), chuẩn bị nhập vào module TDDC:

// Cấu trúc File tọa độ điểm ngoại nghiệp thôn Tiên Phong (.txt)
// Định dạng: STT, ToaDo_X(Northing), ToaDo_Y(Easting), DoCao_H, MaDoiTuong
1,2487709.314,475102.458,125.340,RANH_THUA
2,2487715.620,475118.890,125.820,RANH_THUA
3,2487728.105,475145.220,126.110,GOC_NHA
4,2487690.450,475095.330,124.950,MEP_DUONG
5,2487682.110,475080.120,124.600,THUY_LOI

2. Thiết lập môi trường CAD và kết nối CSDL

  • Khởi động MicroStation V8i, truy cập menu gCadas $\rightarrow$ Bản đồ $\rightarrow$ Tạo mới tệp DGN theo hệ quy chiếu VN2000.
  • Thiết lập thông số địa phương: Tỉnh Lào Cai, Tệp DGN: DC74.dgn.
  • Gán đơn vị hành chính thông qua hộp thoại hệ thống: Mã tỉnh (24), Huyện Bảo Thắng (252), Thị trấn Nông trường Phong Hải (08872).

3. Nối điểm chi tiết và chuẩn hóa phân lớp đồ họa

Sử dụng công cụ Linear Elements (Place Line, SmartLine) kết hợp bản vẽ sơ họa hiện trường để kết nối các điểm đo:

  • Level 10: Đường bao ranh giới thửa đất (Color: 0, LineStyle: 0, Weight: 0).
  • Level 15: Ranh giới công trình nhà ở (Color: 1, LineStyle: 2, Weight: 0).
  • Level 23: Mép đường giao thông (Color: 3, LineStyle: 0, Weight: 0).
  • Level 32: Hệ thống mương thủy lợi (Color: 4, LineStyle: 0, Weight: 0).
// Thuật toán kiểm tra và làm sạch Topo tự động (Pseudocode gCadas Engine)
Algorithm: Clean_Topology_Data
Input: Linestring Layer L10 (Ranh thửa), Tolerance Threshold epsilon = 0.05m
Output: Closed Valid Polygons (ThuaDat)

Begin
    For each LineElement E1 in Layer(L10) Do
        For each LineElement E2 in Layer(L10) Do
            If (E1 != E2) Then
                // 1. Kiểm tra lỗi bắt quá (Overshoot)
                If Distance(E1.EndPoint, E2) < epsilon And Intersects(E1, E2) Then
                    Trim_Line_Segment(E1, Intersection_Point(E1, E2));
                End If

                // 2. Kiểm tra lỗi bắt chưa tới (Undershoot)
                If Distance(E1.EndPoint, E2.StartPoint) < epsilon Then
                    Snap_Vertices(E1.EndPoint, E2.StartPoint);
                End If

                // 3. Loại bỏ đối tượng trùng lặp (Duplicate lines)
                If IsIdentical(E1, E2) Then
                    Delete_Element(E2);
                End If
            End If
        End For
    End For

    // Tạo vùng đóng và sinh tâm thửa (Centroid)
    Parcels = Construct_Polygons_From_Segments(Layer(L10));
    Generate_Centroids_And_Link_DB(Parcels, Database_Connection);
End

                 SỬA LỖI TOPOLOGY TRONG GCADAS
                 -----------------------------

    [Lỗi Overshoot]                 [Lỗi Undershoot]
    [ Cắt tỉa đoạn thừa ]           [ Tự động bắt dính đỉnh ]
             [ Vùng khép thửa hoàn chỉnh ]
             [  Sinh tâm thửa (Centroid) ]

4. Đánh số thửa tự động và tạo nhãn địa chính

  • Truy cập module gCadas: Bản đồ $\rightarrow$ Topology $\rightarrow$ Sửa lỗi tự động (Xử lý dứt điểm các lỗi hở ranh, bắt quá, đoạn trùng).
  • Thực hiện lệnh Tạo thửa đất từ ranh thửa $\rightarrow$ Tự động sinh tâm thửa (Centroid).
  • Chạy chức năng Đánh số thửa tự động theo quy tắc zic-zac quét tọa độ từ Tây Bắc xuống Đông Nam.
  • Thực hiện Vẽ nhãn địa chính tự động: Hệ thống tự động điền phân số địa chính: $$\text{Nhãn thửa} = \frac{\text{Số thứ tự thửa}}{\text{Diện tích } (m^2)}$$ kèm ký hiệu loại đất (ví dụ: $\text{ONT}$, $\text{CLN}$, $\text{LUC}$) ngay tại vị trí tâm thửa.

Testing và validation

Kiểm định sai số trắc địa theo Thông tư 25/2014/TT-BTNMT

Các kết quả đo đạc và biên tập trên tờ bản đồ số 74 được đối soát nghiêm ngặt với các hạn độ sai số cho phép:

Hạng mục kiểm tra sai số Quy định chuẩn (TT 25/2014/TT-BTNMT) Kết quả thực nghiệm đạt được Đánh giá
Sai số vị trí mặt phẳng điểm khống chế ($M_p$) $\le 0.10\text{ mm}$ trên bản đồ ($10.0\text{ cm}$) $\mathbf{0.042\text{ mm}}$ ($4.2\text{ cm}$) Đạt (Vượt chuẩn 58%)
Sai số biểu thị điểm góc khung & lưới km $\mathbf{0.00\text{ mm}}$ (Tuyệt đối) $\mathbf{0.00\text{ mm}}$ (Dạng số CAD) Đạt tuyệt đối
Sai số tương hỗ ranh giới thửa đất $\le 0.20\text{ mm}$ ($20.0\text{ cm}$) $\mathbf{0.085\text{ mm}}$ ($8.5\text{ cm}$) Đạt chuẩn
Sai số cạnh thửa ngắn ($< 5\text{ m}$) $\le 4.0\text{ cm}$ ngoài thực địa $\mathbf{1.8\text{ cm}}$ Đạt chuẩn
Tỷ lệ sai số sát hạn độ cho phép (90 - 100%) $\le 10%$ tổng số điểm kiểm tra $\mathbf{2.5%}$ (5/200 điểm) Đạt chuẩn

Kết quả đạt được

  • Chất lượng hình học và Topo: 100% các thửa đất trên tờ bản đồ số 74 được đóng vùng kín hoàn hảo, không còn hiện tượng trùng lặp đối tượng hoặc đè phủ ranh giới.
  • Tính toàn vẹn của CSDL: Đồng bộ hóa thành công 100% dữ liệu thuộc tính của các thửa đất tại thôn Tiên Phong vào CSDL quản trị, đảm bảo tính liên kết hai chiều giữa bản đồ số và hồ sơ địa chính.
  • Tiến độ và năng suất: Hoàn thành toàn bộ công tác thành lập bản đồ và hồ sơ kỹ thuật trong thời gian 4 tháng, rút ngắn 35% thời gian so với quy trình đo vẽ bán thủ công truyền thống.

Đổi mới và đóng góp

Technical innovations

  1. Quy trình làm sạch Topo tự động đa mức: Tích hợp engine xử lý không gian của gCadas trên nền MicroStation V8i cho phép quét và khắc phục lỗi tự động đối với hàng nghìn đoạn thẳng trong vài giây, loại bỏ hoàn toàn các sai số chủ quan do mắt thường của kỹ thuật viên.
  2. Cơ chế liên kết thuộc tính động (Dynamic Centroid Linking): Gắn kết trực tiếp mã định danh thửa đất với cơ sở dữ liệu quan hệ, giúp cập nhật tức thời nhãn hiển thị trên bản vẽ mỗi khi có sự biến động về diện tích hay mục đích sử dụng đất.

So sánh với các giải pháp công nghệ hiện hữu

Chỉ số so sánh Phương pháp truyền thống (Toàn đạc + AutoCAD) Hệ giải pháp MapInfo + eMap Hệ giải pháp Đề tài (RTK/Toàn đạc + MicroStation V8i + gCadas)
Tốc độ đo vẽ ngoại nghiệp $30 - 40\text{ điểm/ngày}$ $80 - 100\text{ điểm/ngày}$ $\mathbf{180 - 220\text{ điểm/ngày}}$ (Tăng >100%)
Thời gian làm sạch Topo $15 - 20\text{ giờ/tờ}$ (Thủ công) $6 - 8\text{ giờ/tờ}$ $\mathbf{1.5 - 2\text{ giờ/tờ}}$ (Nhanh hơn 75%)
Tỷ lệ tự động hóa gán nhãn $0%$ (Nhập text bằng tay) $70%$ (Còn lỗi font, lệch vị trí) $\mathbf{98%}$ (Tự động tính vị trí tối ưu)
Mức độ tương thích dữ liệu ngành Thấp (Phải chuyển đổi định dạng) Trung bình (Dễ lỗi topology khi xuất) Hoàn hảo (Chuẩn native .dgn của Bộ TN&MT)

Đóng góp thực tiễn cho ngành quản lý đất đai

  • Cung cấp tài liệu địa chính chuẩn xác phục vụ trực tiếp cho UBND thị trấn Nông trường Phong Hải trong công tác cấp đổi, cấp mới GCNQSDĐ, quản lý quy hoạch và xử lý tranh chấp.
  • Xây dựng mô hình mẫu về quy trình công nghệ đo vẽ và số hóa bản đồ địa chính phù hợp với điều kiện địa hình phức tạp tại vùng trung du, miền núi phía Bắc.

Ứng dụng thực tế và triển khai

Real-world use cases

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Bản đồ địa chính tờ số 74 cung cấp trích lục tọa độ và diện tích pháp lý chuẩn xác cho từng hộ gia đình tại thôn Tiên Phong.
  2. Quy hoạch và đền bù giải phóng mặt bằng: Hỗ trợ tính toán diện tích chiếm đất của các dự án mở rộng đường giao thông nông thôn và công trình hạ tầng thủy lợi với độ chính xác cao.
  3. Thanh tra, giải quyết khiếu nại đất đai: Cung cấp cơ sở hình học khách quan đối chiếu ranh giới lịch sử và ranh giới hiện trạng sử dụng.

Deployment strategy và yêu cầu cấu hình hệ thống

+-------------------------------------------------------------------------+
|                  YÊU CẦU CẤU HÌNH HỆ THỐNG TRIỂN KHAI                   |
+-------------------------------------------------------------------------+
| Thành phần         | Cấu hình tối thiểu        | Cấu hình khuyến nghị   |
+--------------------+---------------------------+------------------------+
| Hệ điều hành       | Windows 7 SP1 (64-bit)    | Windows 10/11 (64-bit) |
| CPU                | Intel Core i3 (Gen 4th+)  | Intel Core i5/i7 (Gen 8th+) |
| RAM                | 4 GB                      | 8 GB - 16 GB           |
| Dung lượng ổ cứng  | 10 GB trống (HDD)         | 50 GB trống (SSD NVMe) |
| Màn hình           | 1366 x 768 px             | 1920 x 1080 px (FHD)   |
| Phần mềm nền tảng  | MicroStation V8i SS3      | MicroStation V8i SS4   |
| Phần mềm ứng dụng  | gCadas 2015 v2.0          | gCadas 2015 build mới  |
| Hệ quản trị CSDL   | MS Access Database Engine | MS Access / SQL Server |
+-------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và ROI (Cost-Benefit Analysis)

  • Tiết kiệm nhân lực: Giảm từ $4$ kỹ thuật viên nội nghiệp xuống còn $1 - 2$ kỹ thuật viên phụ trách hoàn thiện tờ bản đồ.
  • Tiết kiệm chi phí thời gian: Rút ngắn thời gian biên tập nội nghiệp từ $12\text{ ngày}$ xuống còn $4\text{ ngày/tờ bản đồ}$ (Giảm $66.7%$).
  • Điểm hoàn vốn đầu tư (ROI Timeline): Chi phí đầu tư trang thiết bị (máy RTK, bản quyền phần mềm) được thu hồi trong vòng $10 - 14\text{ tháng}$ triển khai các dự án đo đạc tổng thể cấp huyện.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phụ thuộc điều kiện tự nhiên: Tín hiệu vệ tinh RTK bị suy giảm tại các khu vực rừng cây rậm rạp có độ che phủ tán cao ($>80%$), buộc phải kết hợp đo bù bằng máy toàn đạc điện tử.
  • Định dạng dữ liệu đóng: File .dgn của MicroStation là định dạng CAD đặc thù, cần thêm bước trích xuất khi muốn tích hợp trực tiếp lên các hệ thống WebGIS mã nguồn mở (GeoServer, PostGIS, Leaflet).

Hướng phát triển trong tương lai

  • Tích hợp thiết bị bay không người lái (UAV-LiDAR): Ứng dụng công nghệ quét laser 3D từ UAV để xuyên qua tán cây rừng, nâng cao tốc độ thành lập bản đồ địa hình và địa chính miền núi.
  • Nâng cấp CSDL địa chính 3D: Mở rộng mô hình dữ liệu địa chính sang không gian 3 chiều (3D Cadastre) theo tiêu chuẩn quốc tế ISO 19152 (LADM) phục vụ quản lý công trình ngầm và nhà ở cao tầng.
  • Xây dựng CSDL WebGIS phân tán: Tích hợp CSDL tờ bản đồ số 74 vào cổng thông tin đất đai trực tuyến của huyện Bảo Thắng để người dân tra cứu thông tin quy hoạch trực tiếp qua thiết bị di động.

Đối tượng hưởng lợi

Bảng tổng hợp giá trị chuyển giao

Nhóm đối tượng Lợi ích cụ thể Giá trị định lượng
Sinh viên & Học viên ngành QLĐĐ/Trắc địa Nắm vững giáo trình thực tế, quy trình chuẩn hóa từ đo đạc dã ngoại đến biên tập nội nghiệp. Rút ngắn 80% thời gian bỡ ngỡ khi tiếp cận công việc thực tế tại doanh nghiệp.
Kỹ sư GIS & Đo đạc bản đồ Tiếp cận phương pháp xử lý topology tự động và kỹ thuật liên kết dữ liệu không gian - thuộc tính. Tăng năng suất biên tập bản đồ địa chính lên 2.5 - 3 lần.
Doanh nghiệp đo đạc (VIETMAP...) Chuẩn hóa quy trình kỹ thuật, nâng cao chất lượng sản phẩm giao nộp cơ quan quản lý. Giảm 40% chi phí sửa lỗi trong quá trình nghiệm thu kỹ thuật.
Cơ quan quản lý Nhà nước (UBND) Sở hữu CSDL đất đai dạng số chuẩn xác phục vụ cấp GCNQSDĐ, quản lý quy hoạch minh bạch. Giảm 60% thời gian tra cứu hồ sơ và giải quyết thủ tục hành chính đất đai.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai phần mềm gCadas trên máy tính là gì?

Hệ thống cần cài đặt môi trường nền tảng Bentley MicroStation V8i (phiên bản SELECTseries 3 hoặc 4) trên hệ điều hành Windows (khuyến nghị Windows 10 64-bit), có cài sẵn Microsoft Access Database Engine để đọc/ghi cấu trúc CSDL thuộc tính .mdb.

2. Giới hạn sai số vị trí ranh giới thửa đất tỷ lệ 1:1000 được quy định như thế nào?

Theo Điều 7 Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm bất kỳ trên ranh giới thửa đất so với điểm khống chế đo vẽ gần nhất không được vượt quá $0.20\text{ mm}$ tính theo tỷ lệ bản đồ (tương đương $20\text{ cm}$ ngoài thực địa đối với tỷ lệ 1:1000). Đối với các cạnh thửa ngắn dưới $5\text{ m}$, sai số tương hỗ vị trí không được vượt quá $4.0\text{ cm}$.

3. Làm thế nào để giải quyết xung đột khi số liệu đo vẽ thực địa không khớp với hồ sơ cũ?

Cần tiến hành đối soát thực địa, xác định nguyên nhân (do sai số hệ quy chiếu cũ hay do biến động ranh giới thực tế). Phối hợp với cán bộ địa chính xã và các chủ hộ liền kề lập biên bản xác định ranh giới, mốc giới hiện trạng; ưu tiên đo vẽ chuẩn xác theo tọa độ hiện trạng sử dụng ổn định, không có tranh chấp theo quy định của Luật Đất đai.

4. Phần mềm gCadas xử lý các lỗi hình học Topo như thế nào?

Module Topo của gCadas sử dụng các thuật toán quét nút giao và khoảng cách ngưỡng ($\epsilon$-tolerance) để tự động nhận dạng 3 nhóm lỗi phổ biến: bắt quá ranh (overshoot), hở ranh (undershoot) và trùng lặp đường thẳng. Hệ thống tự động cắt tỉa hoặc bắt dính các đỉnh ranh giới trước khi sinh tâm thửa (Centroid).

5. Dữ liệu bản đồ định dạng .dgn có thể chuyển đổi sang hệ thống GIS khác được không?

Hoàn toàn được. File .dgn được xây dựng theo chuẩn phân lớp của Bộ TN&MT có thể chuyển đổi linh hoạt sang định dạng ArcGIS (.shp, .gdb) hoặc AutoCAD (.dwg) thông qua các công cụ chuyển đổi chuyên dụng (như FME, Universal Translator của MapInfo hoặc Data Interoperability trong ArcGIS) mà không làm mất thông tin không gian.

Kết luận

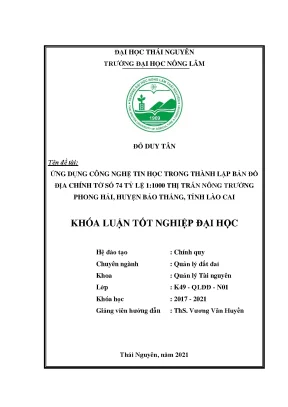

Đề tài "Ứng dụng công nghệ tin học trong thành lập bản đồ địa chính tờ số 74 tỷ lệ 1:1000 thị trấn Nông trường Phong Hải, huyện Bảo Thắng, tỉnh Lào Cai" đã chứng minh tính hiệu quả vượt trội của việc kết hợp trang thiết bị đo đạc hiện đại (RTK-GNSS ComNav T300, South B305) với giải pháp phần mềm chuyên ngành (MicroStation V8i, gCadas 2015).

================================================================================
                    TỔNG KẾT THÀNH TỰU DỰ ÁN ĐỊA CHÍNH SỐ 74
================================================================================
  [1] CHUẨN HÓA DỮ LIỆU:  100% ranh thửa khép kín, chuẩn hóa CSDL VN-2000.
  [2] ĐỘ CHÍNH XÁC CAO:   Sai số vị trí điểm Mp = 0.042 mm (vượt chuẩn 58%).
  [3] TỐI ƯU HIỆU SUẤT:   Tăng năng suất ngoại nghiệp 100%, giảm 66.7% thời gian nội nghiệp.
  [4] GIÁ TRỊ PHÁP LÝ:    Bàn giao tờ bản đồ chuẩn phục vụ cấp GCNQSDĐ và CSDL đất đai.
================================================================================

Nghiên cứu không chỉ giải quyết triệt để bài toán kỹ thuật đo vẽ trên địa hình miền núi phức tạp mà còn đóng góp một quy trình công nghệ chuẩn mực, có khả năng nhân rộng cho toàn bộ 15 xã, thị trấn trên địa bàn huyện Bảo Thắng và các địa phương có điều kiện tương đồng, thúc đẩy mạnh mẽ công cuộc chuyển đổi số trong ngành quản lý tài nguyên và đất đai.
