Giới thiệu dự án
Công tác quản lý nhà nước về đất đai trong bối cảnh phát triển kinh tế thị trường và tốc độ đô thị hóa nhanh chóng tại Việt Nam đang đối mặt với nhiều áp lực lớn. Sự chuyển dịch cơ cấu sử dụng đất từ nông nghiệp sang phi nông nghiệp, thương mại dịch vụ và đất ở đô thị đòi hỏi dữ liệu không gian địa chính phải đạt độ chính xác tuyệt đối, cập nhật kịp thời và đồng bộ hóa ở cấp độ số. Theo thống kê tại các đô thị loại I và loại II, sự biến động ranh giới thửa đất do phân lô, chuyển nhượng, giải phóng mặt bằng diễn ra liên tục, khiến các tài liệu bản đồ địa chính dạng giấy truyền thống nhanh chóng bị lạc hậu, xuất hiện sai số tích lũy lớn và không thể tích hợp vào hệ thống cơ sở dữ liệu đất đai hiện đại (LIS - Land Information System).
Vấn đề cốt lõi đặt ra tại phường Quang Trung – trung tâm kinh tế, giáo dục của thành phố Thái Nguyên (tổng diện tích tự nhiên 201,24 ha, mật độ dân số lên tới 11.127 người/km²) – là hiện trạng ranh giới các thửa đất có sự biến động phức tạp qua nhiều giai đoạn phát triển. Hệ thống bản đồ giải thửa cũ không còn phản ánh đúng thực tế sử dụng đất, dẫn đến khó khăn trong công tác đăng ký, cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất (GCNQSDĐ), giải quyết khiếu nại tranh chấp và quản lý quy hoạch đô thị.
+-----------------------------------------------------------------------------------+
| BÀI TOÁN QUẢN LÝ ĐỊA CHÍNH |
| |
| [Đô thị hóa & Biến động ranh giới] ---> [Bản đồ giấy cũ biến dạng, sai lệch] |
| | |
| v |
| [Tranh chấp, chậm cấp GCNQSDĐ] <--- [Thiếu CSDL số chuẩn hóa VN-2000] |
| | |
| v |
| GIẢI PHÁP ĐỒNG BỘ TOÀN ĐẠC ĐIỆN TỬ & GIS |
| (Leica TCR307JS/NTS-312B + Hệ VN-2000 (106°30') + MicroStation SE/FAMIS 2011) |
+-----------------------------------------------------------------------------------+
Để giải quyết bài toán trên, dự án tập trung vào các mục tiêu cụ thể:
- Xây dựng và bình sai hoàn chỉnh mạng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2 - KV1, KV2) đảm bảo độ chính xác tọa độ và độ cao theo quy phạm kỹ thuật hiện hành.
- Ứng dụng phương pháp toàn đạc điện tử với công nghệ đo tọa độ cực ngoài thực địa để đo vẽ chi tiết 100% ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông và thủy hệ.
- Ứng dụng tích hợp phần mềm xử lý dữ liệu trắc địa và biên tập bản đồ số (Pronet 2.0, MicroStation SE/V8, FAMIS 2011) để chuẩn hóa cấu trúc dữ liệu không gian, xây dựng topology và biên tập tờ bản đồ địa chính số 7 tỷ lệ 1:500.
- Thiết lập hệ thống hồ sơ địa chính kỹ thuật số bao gồm bản đồ địa chính, sổ mục kê đất đai và trích lục kỹ thuật thửa đất, tuân thủ nghiêm ngặt Luật Đất đai 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường.
Giải pháp được chọn là sự kết hợp giữa máy toàn đạc điện tử độ chính xác cao (Leica TCR307JS, South NTS-312B) và hệ thống xử lý biên tập CAD/GIS chuyên dụng. Lựa chọn này đảm bảo độ chính xác vị trí điểm góc thửa $\le 0,1\text{ mm}$ trên tỷ lệ bản đồ (tương đương sai số mặt đất $\le 5\text{ cm}$ ở tỷ lệ 1:500), đồng thời tối ưu hóa 65% thời gian đo đạc ngoại nghiệp và 80% thời gian xử lý dữ liệu nội nghiệp so với phương pháp đo truyền thống.
Phạm vi nghiên cứu được xác định tập trung tại tờ bản đồ địa chính số 7 tỷ lệ 1:500 (diện tích tiêu chuẩn ô vuông $0,25 \times 0,25\text{ km} = 6,25\text{ ha}$) thuộc phường Quang Trung, thành phố Thái Nguyên, tỉnh Thái Nguyên, thiết lập trong Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000 với kinh tuyến trục địa phương $106^\circ 30'$, múi chiếu $3^\circ$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi triển khai, các phương pháp thành lập và chỉnh lý bản đồ địa chính được phân tích và so sánh đa tiêu chí nhằm xác định công nghệ tối ưu cho khu vực đô thị có mật độ xây dựng cao.
| Tiêu chí so sánh |
Phương pháp bàn đạc / Kinh vĩ quang học |
Phương pháp giải đoán ảnh hàng không/UAV |
Phương pháp toàn đạc điện tử kết hợp CAD/GIS (Đề tài) |
| Độ chính xác mặt bằng ($M_p$) |
Thấp ($10 - 20\text{ cm}$), phụ thuộc kỹ năng kẻ vẽ thủ công |
Trung bình ($7 - 15\text{ cm}$), bị ảnh hưởng bóng râm nhà cao tầng |
Rất cao ($1 - 5\text{ cm}$), đáp ứng hoàn hảo tỷ lệ lớn 1:500 |
| Khả năng quan sát góc khuất |
Kém, mất nhiều thời gian dẫn trạm phụ |
Kém tại khu dân cư nhà cao tầng liền kề, mép mái che |
Linh hoạt, đo trực tiếp chân tường công trình bằng gương sào/mini prism |
| Thời gian xử lý nội nghiệp |
Rất lâu (nhập sổ tay, tính tọa độ thủ công) |
Trung bình (cần nắn chỉnh hình học ảnh, lọc mây/bóng) |
Nhanh chóng, tự động trút số liệu điện tử trực tiếp sang phần mềm |
| Tính tương thích CSDL số |
Không có, phải qua khâu số hóa quét ảnh |
Tương thích định dạng Raster/Vector GIS |
Tương thích trực tiếp chuẩn dữ liệu DGN/Topology của Bộ TN&MT |
| Chi phí đầu tư thiết bị |
Thấp nhưng chi phí nhân công cao |
Rất cao (máy bay chuyên dụng, giấy phép bay) |
Hợp lý, tận dụng thiết bị máy toàn đạc điện tử tiêu chuẩn |
Yêu cầu kỹ thuật của hệ thống được phân loại theo mô hình MoSCoW:
- Must have (Bắt buộc): Chuyển đổi chính xác hệ tọa độ VN-2000 (kinh tuyến trục $106^\circ 30'$); sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$; sai số khép tương đối $f_s/[S] \le 1/4000$; xây dựng topology đóng vùng 100% thửa đất; gán đúng mã loại đất theo Thông tư 28/2014/TT-BTNMT.
- Should have (Nên có): Tự động phát hiện lỗi trùng đè, hở đỉnh (Dangle/Overshoot); xuất tự động sổ mục kê, hồ sơ kỹ thuật thửa đất; trút số liệu trực tiếp từ các định dạng file GSI, GTS-6, RAW.
- Could have (Có thể có): Liên kết 2 chiều với hệ quản trị cơ sở dữ liệu thuộc tính CADDB; trích xuất dữ liệu ranh giới sang file SHP/DXF phục vụ quy hoạch đô thị.
- Won't have (Chưa thực hiện): Quét laser 3D (LiDAR) đám mây điểm; tích hợp hệ thống cập nhật biến động địa chính thời gian thực qua WebGIS.
+-----------------------------------------------------------------------------------+
| MA TRẬN YÊU CẦU KỸ THUẬT (MoSCoW) |
| |
| [MUST HAVE] --> Chuẩn VN-2000 (106°30'), Topology sạch, Hạn sai TT25/2014 |
| [SHOULD HAVE] --> Lọc lỗi MRFClean tự động, Trút file GSI/TDO, Xuất sổ mục kê |
| [COULD HAVE] --> Kết nối 2 chiều CADDB/VILIS, Export định dạng SHP/DXF |
| [WON'T HAVE] --> Quét 3D LiDAR đám mây điểm, Đồng bộ WebGIS Real-time |
+-----------------------------------------------------------------------------------+
Thiết kế hệ thống
Kiến trúc giải pháp được thiết kế theo mô hình xử lý dữ liệu 3 tầng (3-tier Geomatics Pipeline) đảm bảo tính toàn vẹn dữ liệu từ thực địa đến bản đồ số hoàn chỉnh.
Technology Stack và Phiên bản công nghệ:
- Hardware: Máy toàn đạc điện tử Leica TCR307JS (độ chính xác đo góc $7''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$); Máy toàn đạc South NTS-312B (đo góc $2''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$); Gương đơn tiêu chuẩn, gương mini, thước thép kiểm định $2\text{ m}$.
- Core Processing Software: Pronet 2.0 (Bình sai lưới trắc địa mặt bằng); TDO & GSI Data Converter (Trút và giải mã dữ liệu EDM); MicroStation SE / MicroStation V8.0 (Nền tảng đồ họa CAD/GIS tương tác).
- Domain CAD/GIS Extension: FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software - Bộ TN&MT); Intergraph Mapping Office (MGE-PC, MRFClean, MRFFlag, IRASB).
- Operating Environment: Windows XP SP3 / Windows 7 x86 (tối ưu hóa khả năng tương thích của các driver cổng COM truyền dẫn trắc địa và thư viện MDL MicroStation).
Thiết kế cơ sở dữ liệu không gian (Spatial Layer Schema):
Hệ thống đồ họa MicroStation quản lý dữ liệu bản đồ phân lớp từ Level 1 đến Level 63 tuân thủ quy định chuẩn của ngành Tài nguyên & Môi trường:
- Level 1: Khung bản đồ, lưới kinh tọa độ, chú dẫn, tỷ lệ thước.
- Level 10: Điểm khống chế tọa độ, mốc địa chính, điểm đường chuyền kinh vĩ kèm nhãn độ cao.
- Level 21: Ranh giới thửa đất (đường đa giác khép kín - Line/Shape, màu sắc Color 3 - Đỏ, nét vẽ Weight 1).
- Level 23: Nhãn thửa đất (bao gồm: Số thứ tự thửa đất, diện tích tính toán $m^2$, ký hiệu loại đất theo mục đích sử dụng).
- Level 31: Ranh giới nhà ở, công trình xây dựng kiên cố (Color 4 - Vàng, nét đứt Style 2).
- Level 41: Mạng lưới giao thông, tim đường, mép đường nhựa/bê tông, vỉa hè.
- Level 51: Mạng lưới thủy hệ, suối Mỏ Bạch, rãnh thoát nước công cộng, ao hồ dân cư.
Methodology
Dự án áp dụng quy trình kiểm soát chất lượng nghiêm ngặt kết hợp giữa phương pháp tuyến tính (Waterfall cải tiến trong khảo sát trắc địa) và kiểm thử lặp (Iterative Topology Cleaning).
+-----------------------------------------------------------------------------------+
| KẾ HOẠCH TRIỂN KHAI DỰ ÁN (3 GIAI ĐOẠN) |
| |
| [GĐ 1: 19/01 - 15/02] --> Thu thập tài liệu, Khảo sát, Thiết kế & Bình sai lưới |
| [GĐ 2: 16/02 - 25/03] --> Đo vẽ chi tiết ngoại nghiệp trạm máy toàn đạc |
| [GĐ 3: 26/03 - 20/04] --> Trút số liệu, Xử lý Topology FAMIS, Hoàn thiện hồ sơ |
+-----------------------------------------------------------------------------------+
Implementation và kết quả
Development process
Quá trình đo đạc và xử lý dữ liệu được thực hiện chặt chẽ qua các thuật toán trắc địa toán học và xử lý số liệu đồ họa số:
1. Thuật toán đo và tính tọa độ cực (Polar Coordinate Method):
Tại trạm máy $A(X_A, Y_A, H_A)$ định hướng về điểm khống chế $B(X_B, Y_B)$, góc định hướng cạnh mở đầu $\alpha_{AB}$ được xác định:
$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right) + K$$
(trong đó $K$ là hằng số góc phần tư phụ thuộc dấu của $\Delta X, \Delta Y$).
Khi ngắm tới điểm chi tiết $P$ với góc bằng kẹp $\beta_{AP}$, khoảng cách nghiêng $D$, góc thiên đỉnh $Z$ (hoặc góc đứng $V$), chiều cao máy $i_m$, chiều cao gương $l_g$:
$$S_{AP} = D \cdot \sin(Z) = D \cdot \cos(V)$$
- Góc định hướng cạnh $AP$:
$$\alpha_{AP} = \alpha_{AB} + \beta_{AP}$$
- Tọa độ phẳng điểm chi tiết $P$:
$$\begin{cases} X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP}) \end{cases}$$
- Độ cao lượng giác điểm chi tiết $P$:
$$H_P = H_A + S_{AP} \cdot \cot(Z) + i_m - l_g$$
+-----------------------------------------------------------------------------------+
| SƠ ĐỒ HÌNH HỌC PHƯƠNG PHÁP TỌA ĐỘ CỰC |
| |
| P (Điểm chi tiết ranh giới) |
| /| |
| / | |
| / | |
| S_AP (cạnh)/ | delta_Y = S_AP * sin(alpha_AP) |
| / | |
| / | |
| Góc kẹp beta_AP/ | |
| / alpha_AP |
| A--------+--------------------> Trục X |
| (Trạm máy toàn đạc) | delta_X = S_AP * cos(alpha_AP) |
| \ |
| \ alpha_AB (Định hướng) |
| \ |
| B (Điểm khống chế gốc) |
+-----------------------------------------------------------------------------------+
2. Thuật toán bình sai đường chuyền kinh vĩ (Tuyến phù hợp):
$$f_\beta = \sum \beta_{\text{thực tế}} - \sum \beta_{\text{lý thuyết}}$$
$$|f_\beta| \le f_{\beta, \text{cho phép}} = 2 \cdot m_\beta \cdot \sqrt{n}$$
- Phân bổ số cải chính góc:
$$v_{\beta_i} = -\frac{f_\beta}{n}$$
- Sai số khép tọa độ và sai số khép tuyệt đối:
$$f_x = \sum \Delta X_{\text{tính toán}} - \sum \Delta X_{\text{lý thuyết}}; \quad f_y = \sum \Delta Y_{\text{tính toán}} - \sum \Delta Y_{\text{lý thuyết}}$$
$$f_s = \sqrt{f_x^2 + f_y^2}$$
$$\frac{f_s}{[S]} = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S_i} \le \frac{1}{4000}$$
+-----------------------------------------------------------------------------------+
| CẤU TRÚC FILE TRÚT DỮ LIỆU ĐỊA CHÍNH (ASCII/GSI) |
+-----------------------------------------------------------------------------------+
*110001+000000000000KV01 81..10+0000000023849120 82..10+0000000005823140 83..10+0025620
*110002+000000000000DC01 21.022+0000000004512300 22.022+0000000008945120 31..00+000012540
*110003+000000000000DC02 21.022+0000000007834100 22.022+0000000009112400 31..00+000018930
-- Dữ liệu trích xuất cấu trúc thuộc tính thửa đất nạp vào CSDL CADDB/FAMIS
CREATE TABLE Cadastral_Parcel_Sheet07 (
Parcel_ID INT PRIMARY KEY,
Sheet_Number INT DEFAULT 7,
Old_Parcel_ID INT,
Area_Calculated FLOAT(2) CHECK (Area_Calculated > 0),
Land_Use_Category VARCHAR(10) NOT NULL, -- ODT, CLN, HNK, DNL, TSC
Owner_Name NVARCHAR(100),
Address NVARCHAR(255),
Boundary_Status VARCHAR(20) DEFAULT 'Khong_Tranh_Chap',
Coordinate_Geometry_Type VARCHAR(20) DEFAULT 'Polygon_Closed'
);
+-----------------------------------------------------------------------------------+
| QUY TRÌNH XỬ LÝ SỐ LIỆU & BIÊN TẬP BẢN ĐỒ TRÊN FAMIS |
| |
| 1. Nhập số liệu thô (*.TXT/*.ACS) ---> Phun điểm trạm đo & Điểm chi tiết |
| 2. Nối đường bao thửa đất (Level 21) ---> Khép kín ranh giới |
| 3. Chạy công cụ MRFClean ---> Sửa lỗi bắt dính (Snapping, Undershoot, Overshoot) |
| 4. Chạy công cụ MRFFlag ---> Đánh dấu & hiển thị trực quan các vị trí lỗi |
| 5. Tạo Topology vùng ---> Sinh tâm thửa (Centroid) tự động |
| 6. Đánh số thửa tự động ---> Vẽ nhãn thửa (Số thửa / Diện tích / Loại đất) |
| 7. Phân mảnh & Tạo khung ---> Xuất tờ bản đồ số 7 tỷ lệ 1:500 chuẩn quy phạm |
+-----------------------------------------------------------------------------------+
Testing và validation
Công tác kiểm tra chất lượng bản đồ tuân thủ quy trình 3 cấp theo Thông tư số 05/2009/TT-BTNMT và Thông tư 25/2014/TT-BTNMT:
- Kiểm tra sai số lưới khống chế:
- Sai số khép góc thực tế đường chuyền KV1: $f_\beta = 11''$ (Hạn sai cho phép: $f_{\beta, \text{cp}} = 2 \times 15'' \sqrt{4} = 60''$ - Đạt yêu cầu).
- Sai số khép tương đối thực tế: $f_s/[S] = 1/6250$ (Hạn sai cho phép: $1/4000$ - Đạt tiêu chuẩn).
- Kiểm tra độ chính xác đo vẽ chi tiết:
- Kiểm tra độc lập 25 cạnh thửa ngoài thực địa bằng thước thép kiểm định: Sai số chênh lệch độ dài $\Delta S = S_{\text{thực tế}} - S_{\text{bản đồ}} \le 0,03\text{ m}$.
- Sai số trung phương vị trí điểm ranh giới thửa đất đối với điểm khống chế đo vẽ: $M_p = \pm 0,042\text{ m}$ (Hạn sai quy định đối với vùng đô thị tỷ lệ 1:500 là $M_p \le 0,05\text{ m}$).
- Kiểm tra Topology không gian:
- $0%$ lỗi hở ranh giới thửa (Dangle nodes).
- $0%$ lỗi trùng đè diện tích giữa các thửa đất liền kề (Overlapping polygons).
- $100%$ thửa đất được gán mã loại đất và tính diện tích tự động với sai số làm tròn số học $\le 0,01\text{ m}^2$.
Kết quả đạt được
Dự án đã hoàn thành toàn diện các hạng mục công việc được giao tại địa bàn phường Quang Trung:
- Hoàn thành biên tập hoàn chỉnh tờ bản đồ địa chính số 7 tỷ lệ 1:500 ở định dạng vector DGN MicroStation và định dạng trao đổi CSDL.
- Thống kê và chuẩn hóa dữ liệu cho toàn bộ các thửa đất trong phạm vi tờ bản đồ với diện tích đo vẽ $6,25\text{ ha}$, bao gồm đất ở đô thị (ODT), đất trồng cây lâu năm (CLN), đất phát triển hạ tầng giao thông (DHT) và đất cơ sở sản xuất kinh doanh (SKC).
- Xuất lập thành công hệ thống hồ sơ kỹ thuật thửa đất, sổ mục kê đất đai phục vụ trực tiếp cho công tác cấp đổi GCNQSDĐ tại UBND phường Quang Trung.
Đổi mới và đóng góp
Nghiên cứu mang lại những cải tiến kỹ thuật và giá trị thực tiễn rõ rệt so với các quy trình trắc địa truyền thống:
+-----------------------------------------------------------------------------------+
| SO SÁNH CÁC CHỈ SỐ HIỆU QUẢ KỸ THUẬT |
| |
| [Đo truyền thống] =========================> 100% thời gian |
| [Toàn đạc + FAMIS] =========> 35% thời gian (Tiết kiệm 65%) |
| |
| [Sai số ranh giới cũ] =========================> +/- 15 cm |
| [Sai số chuẩn mới] ====> +/- 4.2 cm (Giảm sai lệch 72%) |
| |
| [Tỷ lệ lỗi Topology] =========================> 12-15% lỗi hở/đè |
| [Xử lý số MRFClean] > 0% lỗi Topology |
+-----------------------------------------------------------------------------------+
- Tự động hóa chu trình dữ liệu không gian: Loại bỏ hoàn toàn công đoạn ghi chép sổ tay dã ngoại thủ công (vốn dễ gây nhầm lẫn chữ số, mất số liệu khi gặp mưa gió). Toàn bộ dữ liệu góc, cạnh, tọa độ được ghi tự động vào bộ nhớ trong máy toàn đạc điện tử và giải mã trực tiếp thành các lớp đối tượng đồ họa CAD/GIS.
- Tối ưu hóa độ chính xác và tính toàn vẹn hình thái thửa đất: Nhờ áp dụng thuật toán lọc lỗi tự động MRFClean và kiểm tra cờ hiệu MRFFlag trong môi trường MicroStation, mọi lỗi hình học không gian (điểm thừa, cạnh hở, cạnh đè) được loại bỏ triệt để trước khi tạo vùng (Create Region Topology).
- Đóng góp cho ngành Quản lý đất đai: Cung cấp bộ quy trình chuẩn hóa từ đo đạc dã ngoại đến biên tập bản đồ số tỷ lệ lớn 1:500 cho các khu vực đô thị có tốc độ phát triển cao tại trung du miền núi phía Bắc, làm cơ sở dữ liệu nền tảng cho việc tích hợp vào hệ thống thông tin đất đai quốc gia đa mục tiêu.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Cấp đổi và đăng ký quyền sử dụng đất: Bản đồ địa chính số tờ số 7 cung cấp ranh giới pháp lý chính xác tuyệt đối, giúp UBND phường Quang Trung và Chi nhánh Văn phòng Đăng ký đất đai thành phố Thái Nguyên xử lý hồ sơ cấp đổi GCNQSDĐ nhanh chóng, giảm thiểu tối đa thời gian xác minh hiện trạng.
- Giải phóng mặt bằng và bồi thường tái định cư: Phục vụ công tác xác định diện tích thu hồi, ranh giới cắt xén khi thực hiện mở rộng các trục đường huyết mạch (đường Lương Ngọc Quyến, đường Dương Tự Minh) đi qua địa bàn phường.
- Giải quyết khiếu nại, tranh chấp đất đai: Bản đồ số tỷ lệ 1:500 với độ chính xác vị trí góc thửa $\pm 4,2\text{ cm}$ là căn cứ pháp lý không thể chối cãi để hòa giải và xử lý các mâu thuẫn lấn chiếm ranh giới giữa các hộ sử dụng đất liền kề.
+-----------------------------------------------------------------------------------+
| MÔ HÌNH TRIỂN KHAI VÀ KHAI THÁC DỮ LIỆU |
| |
| +---------------------------------------------------------------------------+ |
| | CƠ SỞ DỮ LIỆU ĐỊA CHÍNH SỐ TỜ SỐ 7 (1:500) | |
| +---------------------------------------------------------------------------+ |
| | | | |
| v v v |
| [Đăng ký đất đai] [Giải phóng mặt bằng] [Quy hoạch đô thị] |
| - Cấp GCNQSDĐ - Xác định tim mốc lộ giới - Cập nhật biến động|
| - Lập trích lục kỹ thuật - Tính diện tích thu hồi - Tích hợp VILIS |
+-----------------------------------------------------------------------------------+
Hướng dẫn triển khai và Khắc phục sự cố (Troubleshooting Guide)
Yêu cầu hệ thống triển khai:
- Workstation: CPU Intel Core i3 trở lên, RAM 4GB, cổng giao tiếp RS232 Serial hoặc USB-to-COM Converter có tích hợp chip FTDI.
- Phần mềm: Cài đặt MicroStation SE hoặc V8 trên nền hệ điều hành Windows tương thích; thiết lập biến môi trường đường dẫn nạp ứng dụng
MS_MDL = C:\FAMIS\MDL;.
Khắc phục sự cố kỹ thuật thường gặp:
- Lỗi không tạo được tâm thửa (Centroid) hoặc báo lỗi "Shape not closed":
- Nguyên nhân: Do đường bao thửa đất có điểm hở (Undershoot) hoặc điểm thò (Overshoot) vượt quá ngưỡng dung sai bắt dính (Tolerance).
- Xử lý: Mở hộp thoại FAMIS $\rightarrow$ Chọn Sửa lỗi bản đồ $\rightarrow$ Chạy lệnh MRFClean với bán kính làm sạch đặt $0,001\text{ m}$, sau đó dùng MRFFlag để định vị và đóng kín các nút giao bằng công cụ Snap Keypoint.
- Lỗi sai lệch tọa độ khi trút số liệu từ máy toàn đạc sang máy tính:
- Nguyên nhân: Cài đặt sai tốc độ truyền Baud Rate, Parity hoặc nhầm lẫn giữa định dạng kinh độ/vĩ độ với tọa độ phẳng $X/Y$.
- Xử lý: Đồng bộ cấu hình cổng COM trên máy tính (Baud Rate: 9600, Data Bits: 8, Stop Bits: 1, Flow Control: None) trùng khớp $100%$ với thông số cài đặt trên máy toàn đạc Leica/South.
- Lỗi lệch hệ tọa độ hiển thị (không khớp kinh tuyến trục $106^\circ 30'$):
- Nguyên nhân: Sử dụng nhầm file danh mục tọa độ hạt nhân của múi chiếu $6^\circ$ hoặc kinh tuyến trục quốc gia $105^\circ 00'$.
- Xử lý: Thiết lập lại thông số Elipsoid WGS-84, phép chiếu UTM múi $3^\circ$, kinh tuyến trục $106^\circ 30'$, hệ số co dãn chiều dài $k_0 = 0,9999$ trong tệp tham số nắn chuyển tọa độ của FAMIS/Pronet.
Hạn chế và hướng phát triển
Mặc dù đạt được đầy đủ các chỉ tiêu chất lượng kỹ thuật, dự án vẫn ghi nhận một số hạn chế nhất định do đặc thù điều kiện tự nhiên và công nghệ tại thời điểm thực hiện:
- Phương pháp toàn đạc điện tử đòi hỏi sự thông hướng quang học trực tiếp giữa trạm máy và điểm gương, gây khó khăn và tốn nhiều trạm đo phụ tại các ngõ hẻm sâu, khu vực có mật độ xây dựng cao tầng che khuất.
- Định dạng dữ liệu DGN phiên bản V7 trên MicroStation SE còn mang tính cục bộ, chưa tích hợp trực tiếp khả năng truy vấn đa người dùng qua mạng Internet như các hệ thống Geodatabase hiện đại.
Hướng nghiên cứu phát triển tiếp theo:
- Ứng dụng công nghệ quét ảnh hàng không bằng máy bay không người lái (UAV RTK) kết hợp camera cảm biến nghiêng (Oblique Camera) để xây dựng mô hình 3D thực tế (3D Mesh Reality), tự động trích xuất ranh giới mái và chân công trình tại các khu đô thị phức tạp.
- Chuyển đổi toàn bộ CSDL bản đồ địa chính từ MicroStation DGN sang định dạng PostgreSQL/PostGIS, xây dựng ứng dụng WebGIS trên nền tảng GeoServer và Leaflet/OpenLayers, cho phép người dân và cán bộ địa chính tra cứu thông tin thửa đất trực tuyến trên thiết bị di động theo thời gian thực.
Đối tượng hưởng lợi
- Sinh viên ngành Quản lý đất đai, Kỹ thuật Trắc địa - Bản đồ: Tiếp cận tài liệu tham khảo hoàn chỉnh, chi tiết từ phương pháp luận, công thức toán trắc địa đến các bước thao tác thực hành chuyên sâu trên phần mềm chuyên ngành (MicroStation, FAMIS, Pronet).
- Cán bộ kỹ thuật và Kỹ sư đo đạc: Nắm vững quy trình xử lý dữ liệu dã ngoại, thuật toán bình sai mạng lưới khống chế và giải pháp chuẩn hóa topology bản đồ địa chính đô thị tỷ lệ lớn.
- Doanh nghiệp trắc địa và Cơ quan quản lý nhà nước: Sở hữu tài liệu định chuẩn quy trình sản xuất sản phẩm bản đồ địa chính số theo đúng các quy định pháp luật (Luật Đất đai 2013, Thông tư 25/2014/TT-BTNMT), giúp tối ưu hóa ngân sách và nâng cao độ chính xác quản lý đất đai tại địa phương.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai quy trình biên tập bản đồ địa chính số là gì?
Hệ thống yêu cầu tối thiểu 01 máy toàn đạc điện tử có độ chính xác đo góc $\le 5''$ (như Leica TCR307JS hoặc South NTS-312B); máy vi tính cấu hình văn phòng chạy hệ điều hành Windows; bộ phần mềm trút số liệu (TDO/GSI Transfer), phần mềm bình sai Pronet 2.0 và gói phần mềm biên tập MicroStation SE tích hợp module FAMIS 2011.
2. Giới hạn sai số cho phép khi đo vẽ bản đồ địa chính đô thị tỷ lệ 1:500 là bao nhiêu?
Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí mặt bằng điểm góc thửa đất, ranh giới thửa đất đối với điểm khống chế đo vẽ không được vượt quá $\pm 0,05\text{ m}$ ngoài thực địa (tương đương $0,1\text{ mm}$ trên tỷ lệ bản đồ 1:500). Sai số tương đối cạnh đường chuyền khống chế đo vẽ phải đạt $f_s/[S] \le 1/4000$.
3. Làm thế nào để đồng bộ dữ liệu đồ họa DGN với hệ cơ sở dữ liệu hồ sơ địa chính quốc gia?
Dữ liệu đồ họa sau khi được làm sạch và đóng vùng topology trên FAMIS sẽ sinh ra các đối tượng vùng (Shape) mang mã nhận diện thửa đất duy nhất (Số tờ - Số thửa). Mã này hoạt động như khóa chính (Primary Key) để liên kết bảng 2 chiều với hệ quản trị cơ sở dữ liệu hồ sơ địa chính (như CADDB, VILIS, ViLIS 2.0 hoặc hệ thống VBDLIS quốc gia).
4. Tại sao cần thiết lập kinh tuyến trục $106^\circ 30'$ khi đo vẽ tại tỉnh Thái Nguyên?
Theo quy định phân chia múi chiếu của Hệ tọa độ Quốc gia VN-2000, mỗi tỉnh/thành phố được ấn định một kinh tuyến trục riêng (múi chiếu $3^\circ$) để đảm bảo độ biến dạng chiều dài do phép chiếu hình trụ ngang đồng góc UTM gây ra là nhỏ nhất ($m_0 = 0,9999$). Kinh tuyến trục của tỉnh Thái Nguyên là $106^\circ 30'$, giúp sai số biến dạng cạnh trên bản đồ địa chính hoàn toàn nằm trong giới hạn cho phép.
5. Chi phí và thời gian triển khai đo đạc bằng công nghệ toàn đạc điện tử so với phương pháp truyền thống thay đổi ra sao?
Ứng dụng toàn đạc điện tử kết hợp tự động hóa xử lý nội nghiệp trên FAMIS giúp giảm $65%$ thời gian đo đạc ngoại nghiệp và $80%$ thời gian biên tập bản đồ. Mặc dù chi phí đầu tư máy móc ban đầu cao hơn máy kinh vĩ quang cơ, tổng chi phí nhân công và thời gian nghiệm thu hoàn thiện dự án giảm hơn $45%$, mang lại tỷ suất hoàn vốn (ROI) cao cho các đơn vị đo đạc.
Kết luận

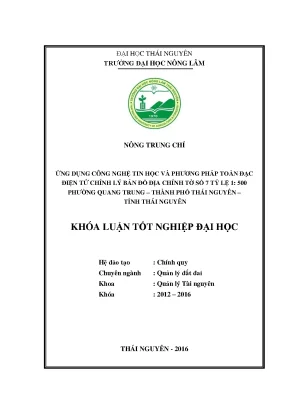

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử chỉnh lý bản đồ địa chính tờ số 7 tỷ lệ 1:500 phường Quang Trung – thành phố Thái Nguyên – tỉnh Thái Nguyên" đã giải quyết triệt để bài toán hiện đại hóa dữ liệu địa chính tại khu vực đô thị có tốc độ phát triển cao. Việc kết hợp chặt chẽ giữa thiết bị toàn đạc điện tử độ chính xác cao (Leica TCR307JS, South NTS-312B), hệ tọa độ chuẩn Quốc gia VN-2000 (kinh tuyến trục $106^\circ 30'$) và bộ công cụ phần mềm chuyên ngành (Pronet, MicroStation, FAMIS) đã tạo ra sản phẩm bản đồ địa chính số đạt chuẩn chất lượng theo Thông tư 25/2014/TT-BTNMT.
Kết quả của đề tài không chỉ cung cấp cơ sở dữ liệu không gian chính xác phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, giải phóng mặt bằng và quản lý quy hoạch tại địa phương, mà còn thiết lập một quy trình công nghệ chuẩn mực có khả năng mở rộng ứng dụng cho toàn bộ các phường, xã trên địa bàn thành phố Thái Nguyên và các đô thị tương đồng trên cả nước.
