TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN LẮP ĐẶT HỆ THỐNG MẠNG LAN

Tổng quan về giáo trình

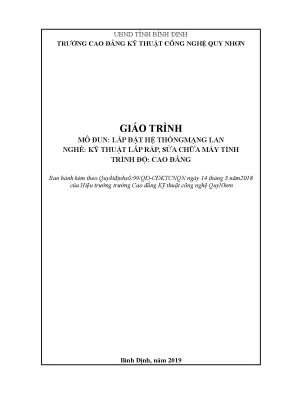

Giáo trình Lắp đặt hệ thống mạng LAN (Mã mô đun: MĐ 14) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng cho nghề Kỹ thuật lắp ráp, sửa chữa máy tính. Giáo trình được ban hành chính thức theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (tỉnh Bình Định) và do ThS. Lâm Bá Mẫn trực tiếp biên soạn (xuất bản năm 2019).

Về mặt vị trí trong khung chương trình, mô đun MĐ 14 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun cơ sở nghề nghiệp. Mục tiêu đào tạo tổng quát (learning outcomes) của mô đun được chia thành ba nhóm tiêu chuẩn cụ thể:

  • Về mặt kiến thức: Sinh viên trình bày được các khái niệm nền tảng về mạng máy tính, phân loại mạng, mô hình truyền thông, cấu trúc tô-pô, đặc tính các loại cáp dẫn, thiết bị mạng cục bộ và quy trình kỹ thuật lắp đặt mạng LAN theo tiêu chuẩn công nghiệp.
  • Về mặt kỹ năng: Thực hiện thành thạo các thao tác bấm cáp mạng xoắn đôi theo chuẩn T568A và T568B; tính toán và chia mạng con (Subnetting) IPv4; cấu hình cơ bản thiết bị chuyển mạch (Switch), định tuyến (Router), chia mạng ảo (VLAN), định tuyến tĩnh và định tuyến động; phân tích bản vẽ và thi công hạ tầng mạng LAN thực tế.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức tự giác, tính kỷ luật kỹ thuật, độ chính xác và an toàn lao động trong suốt quá trình khảo sát, thiết kế và thi công mạng máy tính.

Cấu trúc giáo trình có thời lượng thực hiện 90 giờ, phân bổ thành 30 giờ lý thuyết, 58 giờ thực hành và 02 giờ kiểm tra. Tài liệu tiếp cận kiến thức theo tiến trình từ nguyên lý lý thuyết, phương pháp tính toán logic, kỹ năng thao tác phần cứng đến cấu hình phần mềm trên thiết bị mạng thực nghiệm.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung mô đun được phân bổ thành 5 bài học với sự phát triển logic có tính kế thừa chặt chẽ:

  • Bài 1: Tìm hiểu tổng quan về mạng máy tính (6 giờ): Cung cấp các khái niệm về mạng LAN, MAN, WAN và Internet. Phân tích chi tiết mô hình tham chiếu OSI 7 lớp (Physical, Data Link với 2 lớp con LLC/MAC, Network, Transport, Session, Presentation, Application). Phân loại các cấu trúc liên kết mạng (Star, Bus, Ring, Extended Star); giới thiệu chức năng các thiết bị phần cứng gồm Card mạng (NIC), Modem, Repeater, Hub, Bridge, Switch, Router; phân loại các phương tiện truyền dẫn (cáp đồng trục Thinnet/Thicknet, cáp xoắn đôi STP/UTP/FTP từ Cat 3 đến Cat 8.2, cáp quang Single-mode và Multimode).
  • Bài 2: Tìm hiểu quy trình thiết kế và lắp đặt mạng LAN (3 giờ): Hệ thống hóa 6 giai đoạn xây dựng mạng: (1) Thu thập yêu cầu khách hàng qua phỏng vấn và khảo sát thực địa; (2) Phân tích yêu cầu để lập bảng đặc tả hệ thống; (3) Thiết kế giải pháp mạng ở mức luận lý (mô hình Workgroup/Domain, giao thức TCP/IP, phân bổ địa chỉ IP) và mức vật lý (vị trí đặt thiết bị, đường đi dây cáp); (4) Lắp đặt phần cứng và cấu hình phần mềm mạng; (5) Kiểm thử hoạt động và mức độ an toàn hệ thống; (6) Bảo trì hệ thống mạng.
  • Bài 3: Chia mạng con (12 giờ): Trình bày cấu trúc không gian địa chỉ IPv4 32-bit (4 octet), phân chia các lớp mạng A (1.0.0.0 - 126.0.0.0), B (128.0.0.0 - 191.255.0.0), C (192.0.0.0 - 223.255.255.0), D (Multicast) và E (Nghiên cứu). Hướng dẫn kỹ thuật mượn bit trong phần Host ID để tạo Subnet ID theo công thức $2^n \ge N$ (với $N$ là số mạng con cần chia, $n$ là số bit mượn, $1 \le n \le m-2$). Các bước xác định Subnet mask mới, tính toán dải IP khả dụng, địa chỉ mạng (Network Address) và địa chỉ quảng bá (Broadcast Address).
  • Bài 4: Cấu hình cơ bản các thiết bị mạng: Switch, Router (24 giờ): Cung cấp kiến thức phần cứng Switch Cisco Catalyst 2960/2950 và Router Cisco 2911 (CPU, RAM/DRAM, NVRAM, FLASH, ROM). Thao tác dòng lệnh Cisco IOS qua cổng Console và giao diện CLI: chuyển đổi các chế độ User EXEC, Privileged EXEC, Global Configuration; đặt tên thiết bị (hostname), mã hóa mật khẩu (enable secret, password), thiết lập thông báo banner (banner motd), gán địa chỉ IP cho interface quản trị VLAN 1 trên Switch và các interface FastEthernet/Serial trên Router, cấu hình truy cập từ xa qua Telnet (line vty 0 4). Hướng dẫn kỹ thuật phân đoạn mạng ảo (VLAN) và cấu hình định tuyến: định tuyến tĩnh (ip route) và định tuyến động theo giao thức RIPv2 (router rip, version 2, network).
  • Bài 5: Bấm cáp mạng và thi công công trình mạng LAN (45 giờ tổng hợp): Trình bày cấu tạo hạt mạng RJ45, tiêu chuẩn sắp xếp thứ tự màu dây theo chuẩn ANSI/TIA/EIA-568A và EIA/TIA-568B. Nguyên lý bấm cáp thẳng (hai đầu cùng chuẩn A-A hoặc B-B để nối PC với Switch/Hub) và cáp chéo (một đầu chuẩn A, một đầu chuẩn B để nối trực tiếp hai thiết bị cùng cấp PC-PC, Switch-Switch). Hướng dẫn quy trình 7 bước kỹ thuật: tước vỏ cáp, duỗi thẳng và xếp dây, xén cáp bằng, đưa dây vào hạt RJ45, bấm kìm chuyên dụng và kiểm tra độ thông mạch bằng thiết bị Cable Tester.

Bảng tổng hợp cấu trúc các bài học và thời lượng đào tạo

STT Tên bài học trong mô đun Tổng số (giờ) Lý thuyết (giờ) Thực hành (giờ) Kiểm tra (giờ)
1 Bài 1: Tìm hiểu tổng quan về mạng máy tính 6 6 0 0
2 Bài 2: Khảo sát quy trình lắp đặt mạng LAN 3 3 0 0
3 Bài 3: Chia mạng con 12 3 9 0
4 Bài 4: Cấu hình cơ bản các thiết bị mạng: Switch, Router 24 6 17 1
5 Bài 5: Bấm cáp mạng 12 3 9 0
6 Bài 6: Thi công công trình mạng LAN 33 9 23 1
Tổng Toàn bộ mô đun MĐ 14 90 30 58 2

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết mạng dựa trên:

  1. Mô hình kiến trúc mạng phân tầng: Mô hình tham chiếu 7 lớp OSI và bộ giao thức TCP/IP, giải thích cơ chế đóng gói, chuyển tiếp gói tin và điều khiển dòng dữ liệu.
  2. Nguyên lý không gian địa chỉ IPv4 và toán nhị phân: Cơ chế đánh địa chỉ luận lý, mặt nạ mạng con và phân đoạn không gian mạng để tối ưu hóa hiệu suất truyền dẫn.
  3. Nguyên lý chuyển mạch và định tuyến: Hoạt động xử lý gói tin dựa trên bảng địa chỉ MAC ở tầng Data Link (Switch) và bảng định tuyến (Routing Table) ở tầng Network (Router).
  4. Tiêu chuẩn truyền dẫn vật lý: Các chuẩn EIA/TIA-568 quy định cấu trúc và tần số hoạt động của phương tiện truyền dẫn cáp đồng xoắn đôi.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Thao tác bấm đầu cáp mạng RJ45 chuẩn xác; sử dụng máy đo kiểm cáp; sử dụng cáp Console (Rollover) để kết nối máy tính với thiết bị mạng; thiết lập tham số CLI trên hệ điều hành Cisco IOS.
  • Kỹ năng phân tích (Analytical Skills): Phân tích yêu cầu khách hàng để xây dựng tài liệu đặc tả; tính toán chính xác các bit mượn và giá trị nhị phân khi chia subnet; phân tích bảng định tuyến để xác định tuyến đường truyền gói tin tối ưu giữa các mạng con.
  • Kỹ năng thực hành nghề nghiệp (Practical Competencies): Thực hiện lắp ráp tủ rack, bố trí đường đi dây cáp thẩm mỹ trong công trình kiến trúc, kiểm thử khả năng kết nối liên mạng và xử lý sự cố đứt mạch vật lý hoặc lỗi gán sai cổng mạng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp, trong đó thời lượng thực hành chiếm tới 64.4% (58/90 giờ).

Phương pháp sư phạm và tổ chức dạy học

  • Giảng dạy lý thuyết kết hợp thị phạm: Giảng viên truyền đạt các khái niệm, phân tích cấu trúc lệnh và thực hiện mẫu các bước thao tác trên thiết bị phần cứng trước xưởng thực hành.
  • Thực hành theo quy trình định chuẩn: Mọi nội dung thực hành (chia IP, cấu hình thiết bị, bấm cáp) đều được tổ chức theo cấu trúc 4-7 bước chặt chẽ: từ khâu chuẩn bị dụng cụ, thực hiện lệnh/thao tác, kiểm tra kết quả đến lưu trữ cấu hình.
  • Môi trường thực nghiệm: Sử dụng song song các thiết bị phần cứng thực tế (Cisco Switch 2950/2960, Cisco Router 2911, kìm bấm cáp, đầu RJ45, máy test mạng) và phần mềm mô phỏng hệ thống mạng Cisco Packet Tracer.

Hệ thống bài tập và đánh giá

  • Bài tập tình huống và tính toán: Sinh viên được giao các bài toán chia subnet từ một dải mạng cho trước (ví dụ chia dải 192.168.1.0/24 thành 8 mạng con hoặc chia dải 10.0.0.0 thành 6 mạng con), yêu cầu xác định cụ thể NetID, Subnet Mask, Host Range và Broadcast ID.
  • Bài tập thực hành cấu hình: Cấu hình định tuyến tĩnh và định tuyến động RIPv2 trên sơ đồ liên mạng gồm 2 đến 3 Router để các máy trạm (PC) tại các phân mạng khác nhau phản hồi lệnh kiểm tra kết nối ping.
  • Phương pháp đánh giá kết quả:
    • Đánh giá thao tác: Kiểm tra kỹ thuật tuốt vỏ cáp, chiều dài lõi xén (0.8 - 1 cm), độ dứt khoát khi bấm kìm và kết quả hiển thị đèn tín hiệu trên máy đo cáp (Main Cable Tester và Remote Tester).
    • Đánh giá cấu hình: Đăng nhập trực tiếp vào thiết bị mạng qua cổng Telnet hoặc Console để kiểm tra nội dung file cấu hình bằng các câu lệnh show running-config, show vlan, show ip route, show ip interface brief.
    • Kiểm tra định kỳ và kết thúc mô đun: Bao gồm 02 giờ kiểm tra chính thức để đánh giá toàn diện năng lực lý thuyết và kỹ năng thực hành độc lập của sinh viên.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật mạng máy tính được chuẩn hóa trong công nghiệp:

  • Hệ thống phân loại phương tiện truyền dẫn đầy đủ: Giáo trình cập nhật thông số kỹ thuật chi tiết của các thế hệ cáp xoắn đôi theo bảng tiêu chuẩn công nghiệp:
Chuẩn cáp Cấu trúc điển hình Băng thông hoạt động Ứng dụng mạng tiêu chuẩn
Cat 3 UTP 16 MHz 10BASE-T và 100BASE-T4
Cat 4 UTP 20 MHz Token Ring 16 Mbit/s
Cat 5 UTP 100 MHz 100BASE-TX và 1000BASE-T
Cat 5e UTP 100 MHz 100BASE-TX và 1000BASE-T (hỗ trợ liên kết dài)
Cat 6 STP 250 MHz 10GBASE-T
Cat 6a STP 500 MHz 10GBASE-T
Cat 7 STP 600 MHz 10GBASE-T hoặc POTS/CATV/1000BASE-T
Cat 7a STP 1000 MHz 10GBASE-T hoặc POTS/CATV/1000BASE-T
Cat 8/8.1 STP 1600 - 2000 MHz 40GBASE-T
Cat 8.2 STP 1600 - 2000 MHz 40GBASE-T
  • Tiếp cận thiết bị công nghiệp tiêu chuẩn: Giáo trình sử dụng trực tiếp các dòng thiết bị của hãng Cisco (Switch Catalyst 2950, 2960; Router 2911) cùng hệ điều hành mạng chuyên dụng Cisco IOS, giúp sinh viên làm quen trực tiếp với môi trường quản trị mạng doanh nghiệp.
  • Chuẩn hóa quy trình kỹ nghệ mạng: Quy trình thiết kế mạng LAN được chuẩn hóa thành 6 giai đoạn tương đồng với chu kỳ phát triển hệ thống phần mềm, giúp việc triển khai mạng trong thực tế tránh được các lãng phí đầu tư và đáp ứng đúng đặc tả kỹ thuật của khách hàng.

Đối tượng sử dụng giáo trình

  1. Sinh viên cao đẳng nghề: Tài liệu học tập bắt buộc dành cho sinh viên chuyên ngành Kỹ thuật lắp ráp, sửa chữa máy tính, Quản trị mạng máy tính hoặc Công nghệ thông tin trình độ Cao đẳng.
  2. Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở về tin học đại cương, kiến trúc máy tính và điện tử cơ bản trước khi tham gia mô đun này.
  3. Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn để phân bổ giáo án lý thuyết, thiết kế bài tập thực hành xưởng và xây dựng tiêu chí đánh giá kết quả học tập cho mô đun MĐ 14.
  4. Kỹ thuật viên thực tế: Phục vụ làm tài liệu tra cứu kỹ thuật cho các kỹ thuật viên làm công tác khảo sát, bấm dây cáp mạng, cấu hình thiết bị chuyển mạch và thi công hạ tầng mạng LAN tại các cơ quan, doanh nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuyên biệt cho sinh viên trình độ Cao đẳng nghề chuyên ngành Kỹ thuật lắp ráp, sửa chữa máy tính và các ngành liên quan đến phần cứng, hạ tầng mạng máy tính.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học mô đun này?

Sinh viên cần nắm vững các kiến thức cơ bản về phần cứng máy tính, hệ điều hành (Windows, Linux), các khái niệm cơ bản về chuyển đổi hệ số nhị phân - thập phân và an toàn điện cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết mạng thuần túy là gì?

Giáo trình tập trung vào năng lực thực hành với 58 giờ rèn luyện kỹ năng xưởng trên tổng số 90 giờ. Tài liệu cung cấp hướng dẫn thao tác cụ thể trên thiết bị phần cứng (bấm cáp RJ45, cấu hình lệnh CLI Cisco IOS, đo kiểm thông mạch) thay vì chỉ phân tích lý thuyết truyền thông.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học nên đọc trước phần lý thuyết của từng bài, tự giải các bài tập chia subnet ra giấy, sau đó sử dụng phần mềm mô phỏng Cisco Packet Tracer để thực hành gõ các câu lệnh cấu hình trước khi thao tác trực tiếp trên thiết bị Switch, Router và kìm bấm cáp tại xưởng.

5. Giáo trình có những tài liệu và công cụ thực hành bổ trợ nào?

Tài liệu được thiết kế đi kèm với các bài tập thực hành trên thiết bị mạng Cisco (Catalyst 2960, 2950, Router 2911), phần mềm dòng lệnh HyperTerminal/CLI, phần mềm mô phỏng mạng Packet Tracer và các bộ dụng cụ đồ nghề thi công mạng (kìm bấm RJ45, máy kiểm tra cáp Cable Tester).

Kết luận

Giáo trình Lắp đặt hệ thống mạng LAN (MĐ 14) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn cung cấp hệ thống kiến thức toàn diện và có cấu trúc rõ ràng về hạ tầng mạng máy tính cục bộ. Tài liệu liên kết chặt chẽ giữa nền tảng lý thuyết mô hình OSI, toán học chia mạng con IPv4 với các kỹ năng thao tác kỹ thuật trên thiết bị công nghiệp Cisco và tiêu chuẩn truyền dẫn EIA/TIA.

Lộ trình học tập được định hình mạch lạc: Hiểu nguyên lý truyền dẫn $\rightarrow$ Nắm vững quy trình thiết kế $\rightarrow$ Tính toán chia mạng con $\rightarrow$ Cấu hình thiết bị Switch/Router $\rightarrow$ Thi công, bấm cáp và đo kiểm hạ tầng. Đây là tài liệu phục vụ hiệu quả công tác đào tạo kỹ thuật viên mạng có năng lực triển khai, vận hành và xử lý sự cố hạ tầng mạng LAN trong thực tế sản xuất và doanh nghiệp.
