Tổng quan về giáo trình

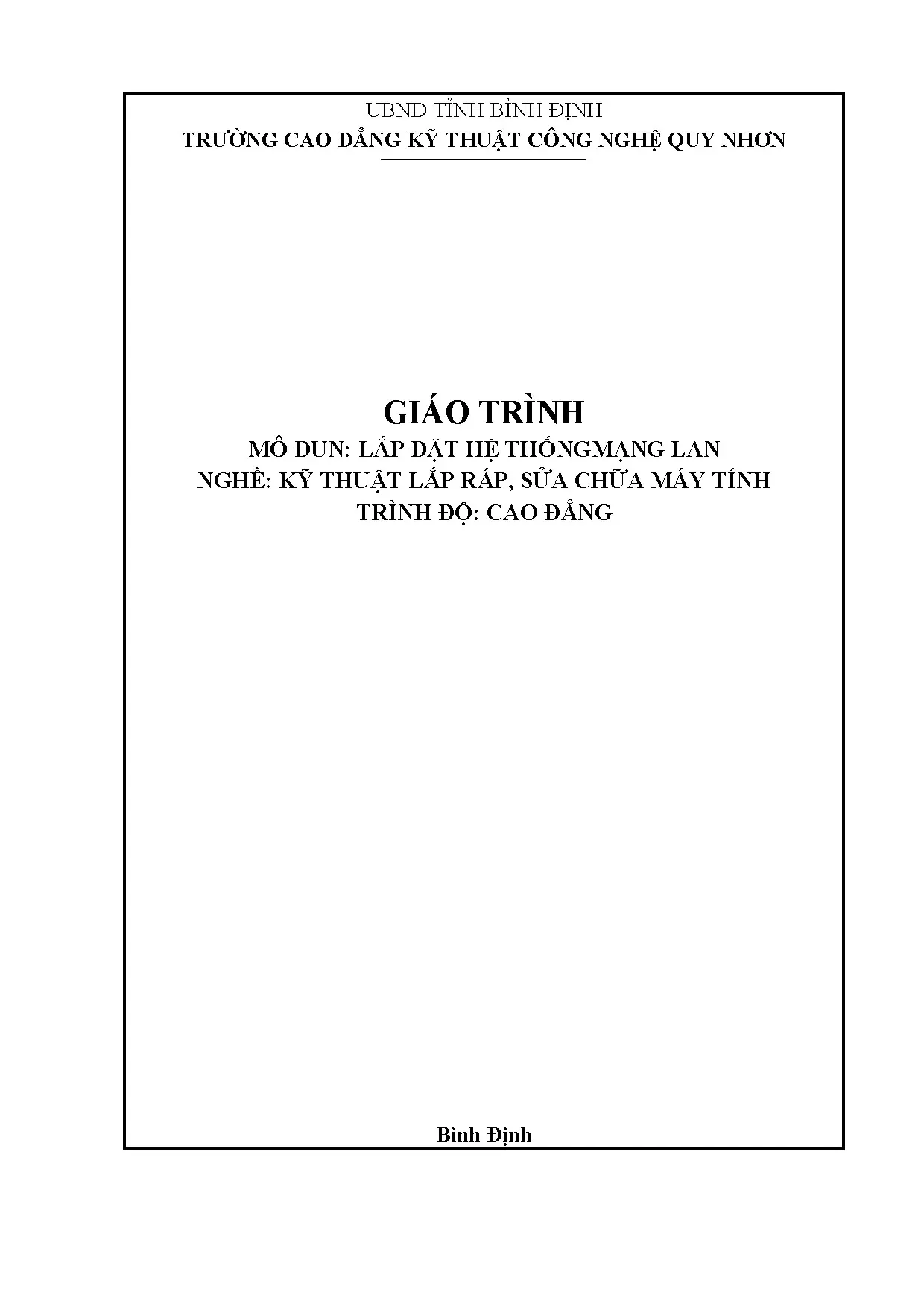

Giáo trình mô đun Lắp đặt hệ thống mạng LAN (Mã mô đun: MĐ 14) được biên soạn bởi ThS. Lâm Bá Mẫn, thuộc Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (UBND Tỉnh Bình Định). Trong chương trình đào tạo nghề Kỹ thuật lắp ráp, sửa chữa máy tính trình độ Cao đẳng, mô đun MĐ 14 là học phần chuyên môn nghề mang tính chất tích hợp, được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học và mô đun cơ sở. Tổng thời lượng phân bổ của mô đun là 90 giờ, trong đó thời gian lý thuyết chiếm 30 giờ, thực hành nghề chiếm 58 giờ và kiểm tra định kỳ chiếm 02 giờ.

Mục tiêu học tập (learning outcomes) của giáo trình tập trung vào ba trụ cột:

  • Về kiến thức: Sinh viên trình bày được các khái niệm cơ bản về mạng máy tính, chức năng các tầng trong mô hình OSI, các kiểu cấu trúc liên kết mạng (topology), đặc tính của các phương tiện truyền dẫn và quy trình 6 giai đoạn thiết kế, lắp đặt hệ thống mạng LAN.
  • Về kỹ năng: Người học tính toán và chia mạng con IPv4; thao tác cấu hình các thiết bị mạng Switch Cisco, Router Cisco; bấm cáp xoắn đôi đúng các chuẩn kỹ thuật; phân tích bản vẽ và thi công lắp đặt hệ thống mạng cục bộ hoàn chỉnh.
  • Về năng lực tự chủ và trách nhiệm: Xây dựng tính cẩn thận, độ chính xác kỹ thuật và ý thức tự giác khi lập kế hoạch, triển khai phần cứng mạng.

Cấu trúc tài liệu được thiết kế theo tiến trình công nghệ thực tế: từ nền tảng lý thuyết mô hình truyền thông, phương pháp khảo sát thiết kế, kỹ thuật phân bổ tài nguyên IP, cấu hình thiết bị phần cứng đến quy trình thi công vật lý. Điểm đặc sắc của giáo trình là sự gắn kết giữa tiêu chuẩn công nghiệp (ANSI/TIA/EIA, Cisco IOS) với các bài tập thực hành theo từng bước (step-by-step), đi kèm bảng tiêu chí đánh giá kỹ năng cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua các bài học nghiệp vụ:

  • Bài 1: Tìm hiểu tổng quan về mạng máy tính (6 giờ): Cung cấp định nghĩa mạng máy tính, phân loại mạng theo phạm vi địa lý (LAN, MAN, WAN, Internet). Trình bày chi tiết mô hình tham chiếu 7 tầng OSI (Physical, Data Link, Network, Transport, Session, Presentation, Application) và cơ chế đóng gói dữ liệu. Phân tích các mô hình topology: Hình sao (Star), Hình tuyến (Bus), Dạng vòng (Ring), Hình sao mở rộng (Extended Star). Giới thiệu phần cứng mạng (Card mạng NIC với cấu trúc MAC 6 byte, Modem, Repeater, Hub, Bridge, Switch, Router) và môi trường truyền dẫn (Cáp đồng trục mỏng Thinnet RG-58, cáp dày Thicknet RG-58; cáp xoắn đôi UTP, STP, FTP từ Cat 3 đến Cat 8.2; cáp quang Single Mode và Multimode).
  • Bài 2: Khảo sát quy trình thiết kế và lắp đặt mạng LAN (3 giờ): Hệ thống hóa 6 giai đoạn xây dựng mạng:
    1. Thu thập yêu cầu khách hàng và khảo sát thực địa (vị trí đi dây, khoảng cách, ràng buộc kiến trúc).
    2. Phân tích yêu cầu và lập bản "Đặc tả yêu cầu hệ thống mạng" (dịch vụ, mô hình, an toàn, băng thông).
    3. Thiết kế giải pháp (sơ đồ mức luận lý: Workgroup/Domain, TCP/IP; chính sách phân quyền; sơ đồ mức vật lý; lựa chọn hệ điều hành Windows/Linux và phần mềm ứng dụng).
    4. Cài đặt mạng (lắp đặt phần cứng, cấu hình hệ điều hành và dịch vụ).
    5. Kiểm thử mạng (liên thông, dịch vụ, bảo mật).
    6. Bảo trì hệ thống.
  • Bài 3: Chia mạng con (12 giờ): Khái niệm địa chỉ IPv4 32-bit (chia thành 4 octet), cấu trúc NetID và HostID, địa chỉ mạng (host bit bằng 0), địa chỉ Broadcast (host bit bằng 1). Đặc tính 5 lớp địa chỉ IP: Lớp A (0–127, subnet mask mặc định 255.0.0.0), Lớp B (128–191, subnet mask mặc định 255.255.0.0), Lớp C (192–223, subnet mask mặc định 255.255.255.0), Lớp D (Multicast), Lớp E (Nghiên cứu). Kỹ thuật mượn $n$ bit phần HostID theo công thức $2^n \ge N$ (với $N$ là số mạng con cần chia) để xác định Subnet Mask mới, dải IP và địa chỉ Broadcast tương ứng.
  • Bài 4 (MĐ14-04): Cấu hình cơ bản các thiết bị mạng: Switch, Router (24 giờ):
    • Cấu hình Switch Cisco (Catalyst 2960/2950): Cấu tạo phần cứng (CPU, Bus, Flash, DRAM, BootROM, Cisco IOS). Thao tác CLI xóa cấu hình (erase startup-config, reload), xem thông tin (show running-config, show interface), đặt tên (hostname), bảo mật truy cập (line console 0, password, enable secret), gán IP quản trị qua giao diện luận lý (interface vlan 1, ip address), cấu hình dịch vụ từ xa qua line vty 0 4. Kỹ thuật chia mạng ảo VLAN (tạo VLAN bằng vlan <ID>, đặt tên name, gán cổng qua lệnh switchport access vlan).
    • Cấu hình Router Cisco (2911): Các thành phần bộ nhớ (ROM với POST/Bootstrap/Mini-IOS, RAM, NVRAM lưu startup-config, Flash); các chế độ cấu hình (User EXEC >, Privileged EXEC #, Global Configuration (config)#); thiết lập biểu ngữ (banner motd), gán IP cho cổng giao tiếp FastEthernet/Serial và mở cổng (no shutdown).
    • Cấu hình định tuyến: Khái niệm Routing Table. Định tuyến tĩnh (Static Routing) qua lệnh ip route <destination_network> <subnet_mask> {next_hop_ip | output_interface}. Định tuyến động (Dynamic Routing) sử dụng giao thức Distance Vector RIPv2 qua khối lệnh router rip, version 2, network <network_id>.
  • Bài 5 (MĐ14-05): Bấm cáp mạng (12 giờ): Cấu tạo hạt mạng RJ-45 (8 chân kim loại, khe định vị, lẫy nhựa). Hai chuẩn xếp dây theo tiêu chuẩn ANSI/TIA/EIA: Chuẩn T568A (Trắng xanh lá - Xanh lá - Trắng cam - Xanh dương - Trắng xanh dương - Cam - Trắng nâu - Nâu) và Chuẩn T568B (Trắng cam - Cam - Trắng xanh lá - Xanh dương - Trắng xanh dương - Xanh lá - Trắng nâu - Nâu). Phương thức bấm cáp thẳng (Straight-through: hai đầu cùng chuẩn A hoặc cùng chuẩn B) dùng nối khác loại thiết bị (PC - Switch/Hub) và cáp chéo (Crossover: một đầu chuẩn A, một đầu chuẩn B) dùng nối cùng loại thiết bị (PC - PC, Switch - Switch). Quy trình kỹ thuật 7 bước từ chuẩn bị, tuốt vỏ, sắp dây, xén dây (0,8–1 cm), tra hạt RJ-45, bấm kềm đến kiểm tra bằng máy Cable Tester.
  • Bài 6 (MĐ14-06): Thi công công trình mạng LAN (33 giờ): Phân tích sơ đồ kỹ thuật, dự trù vật tư, kỹ thuật đi dây cáp theo hành lang/nẹp/ống gen, lắp đặt thiết bị vào tủ phối tuyến, bấm ổ cắm mạng (keystone jack) và đo kiểm thông mạch toàn tuyến.
Tên bài học Mã bài Tổng số giờ Lý thuyết Thực hành Kiểm tra
Bài 1: Tìm hiểu tổng quan về mạng máy tính MĐ14-01 6 6 0 0
Bài 2: Khảo sát quy trình lắp đặt mạng LAN MĐ14-02 3 3 0 0
Bài 3: Chia mạng con MĐ14-03 12 3 9 0
Bài 4: Cấu hình cơ bản các thiết bị mạng: Switch, Router MĐ14-04 24 6 17 1
Bài 5: Bấm cáp mạng MĐ14-05 12 3 9 0
Bài 6: Thi công công trình mạng LAN MĐ14-06 33 9 23 1
Tổng cộng toàn mô đun MĐ 14 90 30 58 2

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết cốt lõi gồm:

  • Nguyên lý phân tầng mạng: Chức năng đóng gói, địa chỉ hóa và phân luồng thông tin qua 7 tầng của mô hình ISO/OSI; cơ chế phân chia hai tầng con LLC (Logical Link Control) và MAC (Media Access Control) tại tầng Data Link; cấu trúc định danh vật lý (địa chỉ MAC 48-bit gồm 3 byte mã nhà sản xuất và 3 byte số serial).
  • Hệ thống đánh địa chỉ logic: Cấu trúc số học nhị phân và thập phân có dấu chấm của địa chỉ IPv4; nguyên tắc cấp phát và phân chia không gian địa chỉ theo lớp A, B, C; phân biệt Broadcast Domain và Collision Domain.
  • Nguyên lý truyền dẫn và suy hao: Cơ chế chống nhiễu điện từ (EMI) và nhiễu xuyên âm (Crosstalk) của các bước xoắn đôi dây đồng; các thông số suy giảm tín hiệu theo khoảng cách giới hạn (100m đối với cáp UTP/STP; 185m đối với Thinnet; 500m đối với Thicknet); nguyên lý phản xạ toàn phần của tia sáng trong lõi sợi quang (Core/Cladding) dạng Stepped Index và Graded Index.
  • Lý thuyết định tuyến và chuyển mạch: Cơ chế lọc và chuyển tiếp frame dựa trên bảng MAC của Switch; cơ chế chọn đường tối ưu của Router dựa trên bảng định tuyến (Routing Table), thuật toán Distance Vector và giá trị đo lường (metric) độ trễ/bước nhảy.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác dụng cụ thi công (kềm bấm mạng, dao tuốt, máy test cáp); sử dụng thuần thục giao diện dòng lệnh (CLI) của hệ điều hành Cisco IOS; thực hiện phân chia mạng ảo VLAN trên Switch 2950/2960; cấu hình định tuyến tĩnh và định tuyến động RIPv2 trên Router 2911; thiết lập các lớp bảo mật tài khoản người quản trị (mã hóa MD5 qua enable secret).
  • Kỹ năng phân tích (Analytical skills): Khảo sát thực địa và chuyển hóa yêu cầu của khách hàng thành bản Đặc tả yêu cầu kỹ thuật; phân tích và tính toán số bit mượn, xác định dãy IP hợp lệ, subnet mask, địa chỉ mạng và broadcast; đọc hiểu bản vẽ sơ đồ mạng mức luận lý (logic) và sơ đồ vị trí lắp đặt phần cứng mức vật lý.
  • Năng lực thực thi nghề nghiệp (Practical competencies): Triển khai lắp đặt tuyến cáp và thiết bị mạng đúng quy chuẩn kỹ thuật; kiểm thử thông mạng bằng các công cụ phần mềm (ping, traceroute, show ip interface brief, show ip route); chẩn đoán, phát hiện và xử lý các lỗi vật lý đứt cáp, chéo đôi dây hoặc lỗi logic do gán sai IP, sai subnet mask, thiếu gateway.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp lý thuyết gắn liền với kỹ năng thao tác. Toàn bộ các bài học chuyên môn (Bài 3, 4, 5, 6) đều tuân thủ cấu trúc sư phạm 4 phần chuẩn hóa:

  1. Lý thuyết liên quan: Trình bày ngắn gọn cơ sở lý luận kỹ thuật.
  2. Trình tự thực hiện: Quy định rõ ràng các bước thao tác tuần tự theo chuẩn kỹ thuật.
  3. Thực hành: Đưa ra bài tập tình huống hoặc sơ đồ mạng mẫu cụ thể.
  4. Yêu cầu đánh giá kết quả học tập: Đưa ra tiêu chí định lượng về sản phẩm hoàn thành (bảng IP, trạng thái cổng, kết quả lệnh ping thông mạch, trạng thái đèn máy test cáp).

Hoạt động bài tập và tình huống thực hành được xây dựng bám sát môi trường nghề nghiệp:

  • Bài tập chia mạng con: Cho trước một dải địa chỉ IP (ví dụ: 192.168.1.0/24 chia 8 mạng con, 10.0.0.0 chia 6 mạng con, 172.16.0.0 chia 8 mạng con), yêu cầu người học xác định subnet mask mới, lập bảng chuyển đổi nhị phân - thập phân, tìm IP mạng, IP broadcast và tính toán số host sử dụng tối đa.
  • Bài tập cấu hình: Cho trước sơ đồ mạng gồm các Router kết nối nối tiếp (R1, R2, R3) cùng các dải PC độc lập, yêu cầu thiết lập IP cổng, định cấu hình định tuyến tĩnh và định tuyến động RIPv2 để đảm bảo truyền thông hai chiều.
  • Bài tập gia công vật lý: Cung cấp đoạn cáp UTP, hạt mạng RJ-45 và kềm bấm, yêu cầu học viên hoàn thiện các sợi cáp thẳng và cáp chéo đạt chuẩn kỹ thuật, không tuột vỏ, lõi đồng tiếp xúc hoàn toàn và kiểm tra thứ tự 8 đèn LED trên máy đo thông mạng.

Hệ thống đánh giá kết quả kết hợp giữa kiểm tra thường xuyên trong từng buổi thực hành và kiểm tra kết thúc mô đun (02 giờ). Hướng dẫn tự học được cụ thể hóa bằng danh mục câu hỏi và bài tập tự giải cuối mỗi chương, đòi hỏi sinh viên phải tự vẽ lại sơ đồ, tự giải bài toán phân bổ địa chỉ và luyện tập cấu hình trước trên các công cụ giả lập như Cisco Packet Tracer.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật mạng hiện hành và quy trình triển khai công nghiệp:

  • Tích hợp các tiêu chuẩn kỹ thuật quốc tế: Giáo trình cập nhật đầy đủ bảng phân loại cáp Ethernet theo chuẩn EIA/TIA-568 (bao gồm Cat 3, Cat 4, Cat 5, Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 7a, Cat 8/8.1, Cat 8.2) với các thông số băng thông từ 16 MHz đến 2000 MHz và ứng dụng tương ứng (10BASE-T đến 40GBASE-T). Quy chuẩn bấm cáp tuân thủ nghiêm ngặt hai tiêu chuẩn ANSI/TIA/EIA-568-A và ANSI/TIA/EIA-568-B.
  • Sử dụng nền tảng thiết bị doanh nghiệp tiêu chuẩn: Các ví dụ cấu hình và bài thực hành dòng lệnh được triển khai trực tiếp trên nền hệ điều hành Cisco IOS của dòng Switch Cisco Catalyst 2950/2960 và Router Cisco 2911. Các cú pháp câu lệnh (như enable secret, switchport access vlan, ip route, router rip) hoàn toàn tương thích với hệ thống mạng thực tế của các doanh nghiệp vừa và nhỏ.
  • Tiếp cận theo vòng đời dự án mạng: Tài liệu không dừng lại ở việc kết nối đơn lẻ mà chuẩn hóa quy trình thi công mạng thành 6 giai đoạn kỹ thuật rõ ràng (Thu thập -> Phân tích -> Thiết kế luận lý/vật lý -> Cài đặt -> Kiểm thử -> Bảo trì). Mô hình này giúp người học hình thành tư duy kỹ thuật hệ thống, từ bước khảo sát thực địa kiến trúc công trình đến bước bàn giao, bảo dưỡng.
  • Chi tiết hóa các thông số kỹ thuật truyền dẫn: Phân tích cụ thể các thông số kỹ thuật của cáp đồng (trở kháng 50 ohm của RG-58, 75 ohm của RG-59, 93 ohm của RG-62; cấu tạo chống nhiễu STP/UTP/FTP) và cáp quang (đường kính lõi 100 micron của Multimode, 10 micron của Single mode; bước truyền ánh sáng qua LED hoặc Laser).

Đối tượng sử dụng giáo trình

Giáo trình Lắp đặt hệ thống mạng LAN được biên soạn nhằm phục vụ các nhóm đối tượng:

  • Sinh viên trình độ Cao đẳng: Sinh viên năm thứ nhất hoặc năm thứ hai chuyên ngành Kỹ thuật lắp ráp, sửa chữa máy tính, Quản trị mạng máy tính, Công nghệ thông tin và Kỹ thuật phần cứng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở bao gồm: Tin học căn bản, Kiến trúc máy tính, Hệ điều hành và Kỹ thuật điện tử cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa, định khung thời lượng phân bổ cho 90 giờ đào tạo, làm căn cứ biên soạn giáo án tích hợp, thiết kế bài tập thực hành tại phòng Lab mạng và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên và người tự học: Tài liệu phục vụ cho kỹ thuật viên thi công mạng, nhân viên bảo trì phần cứng - mạng tại các cơ quan, doanh nghiệp sử dụng làm sổ tay tra cứu về sơ đồ nối dây cáp RJ-45, bảng lệnh CLI Cisco IOS cơ bản và phương pháp tính toán chia mạng con IPv4.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên đào tạo nghề Kỹ thuật lắp ráp, sửa chữa máy tính trình độ Cao đẳng, đồng thời phù hợp cho học viên các ngành Công nghệ thông tin, Quản trị mạng và kỹ thuật viên thi công hạ tầng mạng cơ sở.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức căn bản về phần cứng máy tính, nguyên lý hoạt động của hệ điều hành (Windows, Linux), các khái niệm cơ sở về logic số nhị phân và kỹ năng sử dụng máy tính căn bản trước khi học mô đun MĐ 14.

3. Điểm khác biệt của giáo trình này so với các tài liệu mạng lý thuyết khác là gì?

Giáo trình tập trung vào năng lực thực hành nghề nghiệp với thời lượng thực hành chiếm tới 58/90 giờ (64,4%). Tài liệu hướng dẫn chi tiết quy trình thao tác kỹ thuật thực tế từ cấp độ vật lý (bấm cáp, luồn dây, khảo sát công trình) đến cấp độ cấu hình thiết bị chuyên dụng (Switch, Router Cisco qua CLI) và tính toán subnet.

4. Làm sao để tự học hiệu quả theo giáo trình?

Người học nên kết hợp đọc lý thuyết với việc thực hành tính toán chia mạng con ra giấy theo công thức $2^n \ge N$. Đối với phần cấu hình thiết bị, người học có thể cài đặt phần mềm mô phỏng mạng Cisco Packet Tracer để thực hành toàn bộ các lệnh cấu hình VLAN, đặt IP, định tuyến tĩnh và RIPv2 theo hướng dẫn trong Bài 4 trước khi thao tác trên thiết bị phần cứng thật.

5. Có tài liệu và công cụ bổ trợ nào kèm theo?

Quá trình học tập mô đun này sử dụng kèm phần mềm mô phỏng mạng Cisco Packet Tracer, các tài liệu hướng dẫn lệnh Cisco IOS, bảng tiêu chuẩn cáp ANSI/TIA/EIA-568 và các trang thiết bị thực hành phòng Lab (kềm bấm mạng, hạt RJ-45, cáp UTP Cat 5e/Cat 6, Switch Cisco 2950/2960, Router Cisco 2911, máy đo kiểm cáp Cable Tester).

Kết luận

Giáo trình mô đun Lắp đặt hệ thống mạng LAN (MĐ 14) của ThS. Lâm Bá Mẫn cung cấp một chương trình đào tạo kỹ thuật hoàn chỉnh và chuẩn mực cho nghề Kỹ thuật lắp ráp, sửa chữa máy tính ở trình độ Cao đẳng. Tài liệu tích hợp chặt chẽ giữa khối kiến thức lý thuyết về kiến trúc mạng, mô hình OSI, giao thức định tuyến với các quy trình kỹ năng thi công hạ tầng vật lý và cấu hình thiết bị mạng công nghiệp.

Lộ trình học tập đề xuất:

  1. Nắm vững khái niệm mô hình tham chiếu OSI, topology và môi trường truyền dẫn (Bài 1).
  2. Nắm vững 6 giai đoạn của quy trình khảo sát và thiết kế mạng LAN (Bài 2).
  3. Rèn luyện kỹ năng tính toán phân bổ địa chỉ và chia mạng con IPv4 (Bài 3).
  4. Thực hành cấu hình dòng lệnh trên thiết bị Switch và Router Cisco (Bài 4).
  5. Hoàn thiện kỹ thuật gia công đầu cáp RJ-45 theo chuẩn T568A/B (Bài 5).
  6. Tích hợp các kỹ năng để thực hiện thi công công trình mạng LAN hoàn chỉnh (Bài 6).

Tài liệu là căn cứ chuyên môn giúp người học xây dựng kỹ năng thực hành nghề nghiệp đáp ứng trực tiếp yêu cầu lắp đặt, vận hành và bảo trì mạng tại các doanh nghiệp.
