I. Tổng quan giáo trình hệ thống trang bị điện ô tô nghề công nghệ ôtô

Giáo trình hệ thống trang bị điện ô tô nghề công nghệ ôtô trung cấp phần 1 là tài liệu đào tạo quan trọng do Trường Cao đẳng nghề Kỹ thuật Công nghệ biên soạn. Nội dung giáo trình cung cấp kiến thức cơ bản về nguyên lý hoạt động, cấu tạo và cách vận hành các hệ thống điện trên ô tô. Tài liệu tập trung vào các hệ thống thông tin, chiếu sáng, tín hiệu, gạt nước và nâng hạ kính. Giáo trình được thiết kế nhằm đào tạo thợ sửa chữa ô tô lành nghề, đáp ứng nhu cầu ngày càng cao của ngành công nghiệp ô tô. Nội dung trình bày từ đơn giản đến phức tạp, phù hợp với trình độ trung cấp, giúp học viên nắm vững kiến thức lý thuyết và thực hành bảo dưỡng, sửa chữa. Giáo trình cũng là tài liệu tham khảo hữu ích cho cán bộ giảng dạy và các lĩnh vực liên quan đến ô tô.

1.1. Vai trò của hệ thống trang bị điện ô tô

Hệ thống trang bị điện ô tô đóng vai trò quan trọng trong việc đảm bảo an toàn, tiện nghi và hiệu suất hoạt động của xe. Các hệ thống điện như chiếu sáng, tín hiệu, gạt nước và thông tin giúp tài xế quan sát, giao tiếp và điều khiển xe an toàn. Hệ thống điện cũng hỗ trợ các chức năng tiện nghi như nâng hạ kính, điều khiển ghế và khóa cửa. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của các hệ thống này là nền tảng để bảo dưỡng, sửa chữa hiệu quả. Giáo trình cung cấp kiến thức toàn diện về các hệ thống điện, từ cấu tạo cơ bản đến nguyên lý hoạt động phức tạp.

1.2. Nội dung chính của giáo trình

Giáo trình bao gồm 7 bài học chính, từ nhận dạng hệ thống thông tin đến bảo dưỡng hệ thống nâng hạ kính. Nội dung được sắp xếp theo trình tự hợp lý, bắt đầu từ các hệ thống đơn giản như chiếu sáng, tín hiệu, đến các hệ thống phức tạp như điều khiển ghế. Mỗi bài học đều cung cấp kiến thức lý thuyết, hướng dẫn thực hành bảo dưỡng và sửa chữa. Giáo trình cũng đề cập đến các hư hỏng thường gặp và phương pháp khắc phục, giúp học viên phát triển kỹ năng chẩn đoán và xử lý sự cố.

II. Phân tích các vấn đề thường gặp trong hệ thống điện ô tô

Hệ thống điện ô tô thường gặp nhiều vấn đề do tác động của môi trường, thời gian sử dụng và chất lượng linh kiện. Các vấn đề phổ biến bao gồm đèn chiếu sáng bị mờ hoặc hỏng, hệ thống tín hiệu không hoạt động, gạt nước kém hiệu quả và các hư hỏng trong hệ thống nâng hạ kính. Nguyên nhân gây ra các vấn đề này thường liên quan đến dây điện bị hỏng, cầu chì bị cháy, công tắc điều khiển lỗi hoặc linh kiện điện tử bị lỗi. Việc nhận diện và phân tích nguyên nhân là bước quan trọng để tiến hành sửa chữa hiệu quả.

2.1. Hiện tượng hư hỏng và nguyên nhân

Hiện tượng hư hỏng trong hệ thống điện ô tô thường biểu hiện qua các dấu hiệu như đèn không sáng, tín hiệu không hoạt động hoặc gạt nước không đều. Nguyên nhân có thể do dây điện bị đứt, mối nối lỏng lẻo, cầu chì bị cháy hoặc linh kiện điện tử bị lỗi. Các yếu tố môi trường như độ ẩm, nhiệt độ cao cũng góp phần làm giảm tuổi thọ của hệ thống điện. Việc chẩn đoán chính xác nguyên nhân giúp tiết kiệm thời gian và chi phí sửa chữa.

2.2. Ảnh hưởng của môi trường đến hệ thống điện

Môi trường hoạt động có tác động lớn đến hệ thống điện ô tô. Độ ẩm cao có thể gây ra hiện tượng oxy hóa, dẫn đến chập mạch hoặc đứt dây. Nhiệt độ cao làm giảm tuổi thọ của linh kiện điện tử và gây ra hiện tượng quá tải. Bụi bẩn tích tụ cũng có thể gây ra hiện tượng kém tiếp xúc trong các mối nối. Giáo trình cung cấp các biện pháp bảo vệ hệ thống điện khỏi tác động của môi trường, đảm bảo hoạt động ổn định trong mọi điều kiện.

III. Phương pháp bảo dưỡng và sửa chữa hệ thống điện ô tô

Bảo dưỡng và sửa chữa hệ thống điện ô tô đòi hỏi kỹ thuật viên phải nắm vững nguyên lý hoạt động, cấu tạo và phương pháp chẩn đoán. Các bước bảo dưỡng bao gồm kiểm tra dây điện, cầu chì, công tắc điều khiển và linh kiện điện tử. Sửa chữa thường bắt đầu bằng việc xác định nguyên nhân gây hư hỏng, sau đó tiến hành thay thế hoặc sửa chữa linh kiện lỗi. Giáo trình hướng dẫn chi tiết các bước thực hành, từ tháo lắp đến kiểm tra hoạt động của hệ thống.

3.1. Quy trình bảo dưỡng hệ thống điện

Quy trình bảo dưỡng hệ thống điện ô tô bao gồm các bước kiểm tra định kỳ, vệ sinh linh kiện, thay thế linh kiện hao mòn và kiểm tra hoạt động. Kiểm tra định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng, ngăn ngừa sự cố nghiêm trọng. Vệ sinh linh kiện điện tử giúp loại bỏ bụi bẩn, đảm bảo tiếp xúc tốt. Thay thế linh kiện hao mòn như cầu chì, dây điện bị hỏng giúp duy trì hoạt động ổn định của hệ thống.

3.2. Phương pháp sửa chữa hệ thống điện

Phương pháp sửa chữa hệ thống điện ô tô bao gồm xác định nguyên nhân hư hỏng, thay thế linh kiện lỗi và kiểm tra hoạt động. Xác định nguyên nhân thường dựa trên triệu chứng hư hỏng và kiểm tra bằng thiết bị chẩn đoán. Thay thế linh kiện lỗi đòi hỏi kỹ thuật viên phải lựa chọn đúng loại linh kiện thay thế. Kiểm tra hoạt động sau sửa chữa đảm bảo hệ thống hoạt động ổn định và an toàn.

IV. Kết luận và ứng dụng giáo trình trong đào tạo

Giáo trình hệ thống trang bị điện ô tô nghề công nghệ ôtô trung cấp phần 1 là tài liệu đào tạo quan trọng, cung cấp kiến thức toàn diện về hệ thống điện ô tô. Nội dung giáo trình được biên soạn dựa trên thực tế đào tạo và nhu cầu của ngành công nghiệp ô tô. Giáo trình không chỉ giúp học viên nắm vững lý thuyết mà còn phát triển kỹ năng thực hành bảo dưỡng và sửa chữa. Việc ứng dụng giáo trình trong đào tạo giúp nâng cao chất lượng nguồn nhân lực, đáp ứng nhu cầu ngày càng cao của ngành công nghiệp ô tô.

4.1. Tầm quan trọng của giáo trình trong đào tạo

Giáo trình đóng vai trò quan trọng trong đào tạo thợ sửa chữa ô tô lành nghề. Nội dung được biên soạn theo trình độ trung cấp, phù hợp với nhu cầu của ngành công nghiệp ô tô. Giáo trình cung cấp kiến thức lý thuyết và thực hành, giúp học viên phát triển kỹ năng chẩn đoán và sửa chữa hệ thống điện ô tô. Việc sử dụng giáo trình trong đào tạo giúp nâng cao chất lượng nguồn nhân lực, đáp ứng nhu cầu ngày càng cao của ngành.

4.2. Ứng dụng giáo trình trong thực tế

Giáo trình không chỉ là tài liệu đào tạo mà còn là tài liệu tham khảo hữu ích cho cán bộ giảng dạy và các lĩnh vực liên quan đến ô tô. Nội dung giáo trình được áp dụng trong các khóa đào tạo nghề, giúp học viên nắm vững kiến thức và kỹ năng thực hành. Giáo trình cũng được sử dụng làm tài liệu tham khảo trong lĩnh vực lắp ráp, kinh doanh ô tô, hỗ trợ nâng cao chất lượng dịch vụ và sản phẩm.

Nội dung chính

GIÁO TRÌNH BẢO DƯỠNG SỬA CHỮA HỆ THỐNG TRANG BỊ ĐIỆN Ô TÔ (MÃ MÔ ĐUN: MĐ OTO 21)

---

Tổng quan về giáo trình

Giáo trình Bảo dưỡng sửa chữa hệ thống trang bị điện ô tô (Mã mô đun: MĐ OTO 21, thuộc Mô đun 16 trong hệ thống chương trình) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định số 248b/QĐ-CĐNKTCN ngày 17 tháng 9 năm 2019 của Hiệu trưởng Trường Cao đẳng nghề Kỹ thuật Công nghệ. Giáo trình do tập thể giảng viên Khoa Cơ khí Động lực biên soạn nhằm phục vụ công tác giảng dạy cho ngành Công nghệ ô tô (trình độ Trung cấp và Cao đẳng nghề).

Vị trí trong chương trình đào tạo:
[MH 08 – MH 14, MĐ OTO 15, MH OTO 13 – 14, MĐ OTO 16 – 19]
                           ↓
    [MĐ OTO 21: BẢO DƯỠNG SỬA CHỮA HỆ THỐNG TRANG BỊ ĐIỆN Ô TÔ]
                           ↓
           [Thực tập tốt nghiệp / Sản xuất]

Về vị trí đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở và chuyên ngành kỹ thuật liên quan gồm: MH 08, MH 09, MH 10, MH 11, MH 12, MH 13, MH 14, MĐ OTO 15, MH OTO 13, MH OTO 14, MĐ OTO 16, MĐ OTO 17, MĐ OTO 18 và MĐ OTO 19.

Mục tiêu học tập (Learning Outcomes):

• Về kiến thức: Trình bày được yêu cầu, nhiệm vụ và cấu tạo của các cụm chi tiết trang bị điện; phân tích được sơ đồ mạch điện và nguyên lý hoạt động của các hệ thống điện thân xe; xác định được nguyên nhân, hiện tượng hư hỏng và phương pháp kiểm tra, khắc phục sai hỏng kỹ thuật.
• Về kỹ năng: Thao tác tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các bộ phận đúng trình tự, quy trình kỹ thuật và tiêu chuẩn an toàn; sử dụng chính xác các thiết bị đo kiểm chuyên dụng.
• Về năng lực tự chủ và trách nhiệm: Tuân thủ quy trình an toàn lao động, vệ sinh công nghiệp; tổ chức nơi làm việc khoa học; chịu trách nhiệm về chất lượng công việc theo định mức kỹ thuật.

Cấu trúc giáo trình gồm 8 bài học được thiết kế theo phương tiếp cận tích hợp giữa lý thuyết mạch và thực hành sửa chữa trên cụm chi tiết thực tế. Điểm đặc thù của tài liệu là cung cấp sơ đồ chân chi tiết của các linh kiện điều khiển (như rơ-le nháy 8 chân, rơ-le gạt nước bán dẫn) cùng các thông số kiểm tra định lượng rõ ràng.

---

Nội dung kiến thức cốt lõi

                      CẤU TRÚC 8 BÀI HỌC CỐT LÕI

Các chương và chủ đề chính

Giáo trình phân chia nội dung thành 8 bài học chuyên đề, tập trung vào toàn bộ các phân hệ điện thân xe và tiện nghi:

• Bài 1: Bảo dưỡng và sửa chữa hệ thống thông tin: Cung cấp cấu trúc bảng đồng hồ táp-lô (tableau dạng kim tương tự và dạng hiện số). Phân loại các nhóm thông tin cảnh báo: nhóm hệ thống an toàn (phanh tay, dây an toàn, cửa mở), nhóm tình trạng kỹ thuật động cơ (áp suất dầu bôi trơn, nhiệt độ nước làm mát, nạp ắc quy), nhóm giám sát áp suất lốp (TPMS - truyền tín hiệu sóng vô tuyến), và nhóm thông tin nhắc nhở bảo dưỡng định kỳ.
• Bài 2: Bảo dưỡng, sửa chữa hệ thống chiếu sáng: Trình bày mạch điện đèn hậu (loại nối trực tiếp và loại có rơ-le điều khiển), mạch đèn pha/cốt/nháy pha (FLASH), và mạch đèn sương mù (Fog light). Phân tích cấu tạo các thế hệ đèn chiếu sáng: đèn kín, đèn hở (sợi đốt thường và halogen), đèn phóng điện cao áp HID (High Intensity Discharge sử dụng hồ quang giữa điện cực trong môi trường khí Xenon, thủy ngân và muối kim loại với điện áp kích hoạt 20.000V), đèn phản xạ đa hướng và đèn thấu kính (Projector).
• Bài 3: Bảo dưỡng, sửa chữa hệ thống tín hiệu: Khảo sát mạch còi (còi điện và còi hơi điều khiển bằng rơ-le và màng rung dao động), mạch xi-nhan và đèn cảnh báo nguy hiểm (Hazard). Phân tích cấu trúc bộ tạo nháy 3 chân (các chân: B - Nguồn, L - Tải ra đèn, E - Mát) và bộ tạo nháy điện tử 8 chân:

Ký hiệu chân rơ-le 8 chân	Chức năng kết nối và điện áp hoạt động
Chân 1 (IG)	Nối khóa điện ON, điện áp chuẩn 11 – 14V
Chân 4 (B+)	Nối nguồn dương ắc quy thường trực (11 – 14V)
Chân 5 (EL)	Tín hiệu công tắc rẽ trái (OFF: 11 – 14V; ON: 0V)
Chân 6 (ER)	Tín hiệu công tắc rẽ phải (OFF: 11 – 14V; ON: 0V)
Chân 7 (GND)	Nối mát thân xe (- ắc quy)
Chân 8 (EHW)	Nối công tắc báo nguy hiểm (OFF: 11 – 14V; ON: 0V)
Chân 2 (LR)	Đầu ra đèn xi-nhan phải (dao động 0V ↔ 11–14V, tần số 60–120 lần/phút)
Chân 3 (LL)	Đầu ra đèn xi-nhan trái (dao động 0V ↔ 11–14V, tần số 60–120 lần/phút)

• Bài 4: Bảo dưỡng, sửa chữa hệ thống gạt nước mưa và phun rửa kính: Phân tích cụm công tắc tổ hợp, cơ cấu gạt nước ngắt quãng (sử dụng mạch bán dẫn transistor và tụ điện điều khiển rơ-le INT), động cơ điện gạt nước kết hợp cơ cấu tay đòn - thanh giằng biến chuyển động quay thành chuyển động tịnh tiến, bơm ly tâm cấp nước rửa kính và van một chiều.
• Bài 5: Bảo dưỡng, sửa chữa hệ thống nâng hạ kính: Phân tích nguyên lý đảo chiều động cơ DC nâng hạ kính thông qua cụm công tắc chính (Master switch) và công tắc đơn tại các cửa; quy trình kiểm tra ray trượt và dây cáp kéo.
• Bài 6: Bảo dưỡng, sửa chữa hệ thống đóng mở cửa: Cấu tạo và nguyên lý mạch khóa cửa trung tâm (Central door lock), các cơ cấu chấp hành kiểu nam châm điện hoặc mô-tơ điện kết hợp cụm khóa cơ khí.
• Bài 7: Bảo dưỡng, sửa chữa hệ thống điều khiển ghế: Mạch điện điều khiển vị trí trượt, nâng hạ đệm ghế và ngả lưng ghế bằng các cụm động cơ điện một chiều.
• Bài 8: Bảo dưỡng, sửa chữa hệ thống sấy kính: Cấu tạo lưới điện trở trên mặt kính chắn gió phía sau, rơ-le thời gian và công tắc kích hoạt mạch nung nhiệt khử ẩm.

Kiến thức nền tảng được xây dựng

Giáo trình hệ thống hóa các nguyên lý kỹ thuật điện tử ứng dụng trên ô tô:

1. Nguyên lý mạch tải điện một chiều (DC 12V - 24V): Quy luật sụt áp, phân phối dòng điện qua cầu chì, rơ-le bảo vệ và công tắc chuyển tiếp.
2. Nguyên lý điều khiển rơ-le và bán dẫn: Hoạt động đóng/ngắt mạch tiếp điểm bằng cuộn hút điện từ; nguyên lý tạo xung nháy và định thời thông qua tụ điện, điện trở và transistor điều khiển.
3. Nguyên lý quang học và phát quang: Sự phát xạ của dây tóc wolfram (đèn sợi đốt, Halogen), nguyên lý phóng điện hồ quang trong buồng khí Xenon điện áp cao (đèn HID), nguyên lý phản xạ parabol và khúc xạ qua thấu kính lồi.
4. Nguyên lý cơ điện chuyển động: Biến đổi chuyển động quay của động cơ điện thành chuyển động khứ hồi qua cơ cấu thanh truyền (hệ gạt mưa) hoặc chuyển động trượt tịnh tiến (hệ nâng kính, khóa cửa).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Thao tác tháo rời, đo đạc kiểm tra và lắp ráp các cụm chi tiết điện thân xe theo chuẩn định mức kỹ thuật (ví dụ: lực siết bu-lông mô-tơ gạt nước 5,5 N·m; lực siết đai ốc tay gạt nước 26 N·m; bôi mỡ chuyên dụng DENSO No.50 vào chốt khuỷu).
• Kỹ năng phân tích (Analytical skills): Đọc hiểu sơ đồ nguyên lý mạch điện; sử dụng đồng hồ vạn năng VOM đo thông mạch, kiểm tra sụt áp, phát hiện điểm đứt ngầm (open circuit) hoặc ngắn mạch/chạm mát (short circuit).
• Kỹ năng chẩn đoán pan bệnh (Diagnostic competencies): Khoanh vùng nguyên nhân hư hỏng dựa trên triệu chứng (ví dụ: còi không kêu do hở mạch cuộn hút, cháy tiếp điểm hay kẹt màng rung; xi-nhan nháy sai tần số do lệch công suất bóng đèn hoặc hỏng tụ rơ-le).

---

Phương pháp giảng dạy và học tập

                    QUY TRÌNH ĐÀO TẠO TÍCH HỢP

Giáo trình áp dụng mô hình đào tạo mô đun tích hợp (Integrated Module-based Training), kết nối chặt chẽ giữa giờ học lý thuyết chuyên môn và các bài tập thực hành tay nghề tại xưởng.

• Phương pháp sư phạm: Giảng viên sử dụng phương pháp giảng dạy theo quy trình thao tác mẫu: Giới thiệu cấu tạo ➔ Phân tích sơ đồ mạch điện ➔ Thực hiện thao tác mẫu tháo lắp/đo kiểm ➔ Học viên thực hành dưới sự giám sát ➔ Đánh giá kết quả kỹ thuật.
• Bài tập và tình huống kỹ thuật (Case studies): Tài liệu tích hợp các bảng triệu chứng hư hỏng thực tế để người học phân tích, ví dụ:
  • Xử lý hiện tượng đèn gầm bị nhấp nháy do lỏng tiếp xúc đui đèn hoặc cổ công tắc.
  • Xác định nguyên nhân tần số nháy xi-nhan bị lệch (nhanh hơn hoặc chậm hơn chuẩn 60–120 lần/phút) do thay sai công suất bóng đèn, cháy bóng hoặc máy phát sạc quá áp.
  • Quy trình kiểm tra mạch còi từng bước: kiểm tra tiếp mát thân xe ➔ kiểm tra điện áp chân BAT ➔ kích điện chân H của rơ-le ➔ kiểm tra cọc bắt dây còi.
• Phương pháp đánh giá:
  • Đánh giá định kỳ: Kiểm tra trả lời câu hỏi ôn tập cuối mỗi bài học (vẽ sơ đồ mạch điện, giải thích nguyên lý hoạt động, trình bày trình tự kiểm tra).
  • Đánh giá kỹ năng thực hành: Kiểm tra thao tác trực tiếp trên mô hình và trên xe thật. Tiêu chí chấm điểm căn cứ vào: việc tuân thủ quy trình tháo lắp, sử dụng đúng dụng cụ đo kiểm, độ chính xác của lực siết mô-men (N·m), khả năng xác định đúng vị trí pan bệnh và đảm bảo an toàn điện.
• Hướng dẫn tự học: Người học cần chủ động đọc sơ đồ chân linh kiện trước buổi thực hành, luyện tập tra cứu thông số phụ tùng và rèn luyện kỹ năng nhận diện màu dây dẫn điện theo sơ đồ chuẩn.

---

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước phát triển của công nghệ trang bị điện trên xe ô tô thương mại tính đến thời điểm ban hành năm 2019:

• Cập nhật công nghệ chiếu sáng: So với các tài liệu chỉ tập trung vào đèn sợi đốt truyền thống, giáo trình bổ sung chi tiết cấu tạo và nguyên lý phóng điện của đèn cao áp HID (High Intensity Discharge), phân tích cơ chế tạo hồ quang điện tử qua chấn lưu kích áp lên 20.000V và cấu tạo cụm đèn pha thấu kính biến đổi chùm sáng tập trung.

TIẾN TRÌNH CÔNG NGHỆ CHIẾU SÁNG ĐƯỢC ĐỀ CẬP TRONG GIÁO TRÌNH:

• Tích hợp hệ thống thông tin và mạng giao tiếp: Giáo trình đưa vào nội dung về hệ thống thông tin đa chiều MPX (Multiplex Communication System), mô tả cấu trúc tích hợp hộp điều khiển ECU bên trong cụm công tắc tổ hợp gạt mưa, đồng thời cập nhật nguyên lý hoạt động của hệ thống cảm biến giám sát áp suất lốp (TPMS) giao tiếp qua sóng vô tuyến.
• Quy chuẩn hóa thông số sửa chữa xưởng: Các bước tháo lắp hệ thống gạt mưa, chiếu sáng đều được định lượng bằng các tiêu chuẩn lắp ráp cụ thể (lực siết bu-lông 5,5 N·m, lực siết đai ốc 26 N·m, mã chất bôi trơn DENSO No.50) thay vì các hướng dẫn định tính chung chung.

---

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế nhằm đáp ứng mục tiêu đào tạo cho nhiều nhóm đối tượng trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

                  ĐỐI TƯỢNG SỬ DỤNG VÀ MỤC ĐÍCH

• Học sinh, sinh viên: Áp dụng cho học sinh, sinh viên năm thứ hai hoặc năm cuối hệ Trung cấp và Cao đẳng nghề chuyên ngành Công nghệ ô tô đang theo học mô đun trang bị điện thân xe.
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở kỹ thuật điện tử, an toàn lao động, dung sai lắp ghép, cùng các mô đun kỹ thuật động cơ và gầm cơ sở (MH 08 đến MH 14, MĐ OTO 15 – 19).
• Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để biên soạn giáo án tích hợp, thiết kế bài tập thực hành xưởng, lập phiếu hướng dẫn công việc và xây dựng bộ tiêu chí đánh giá kỹ năng nghề.
• Kỹ thuật viên tại xưởng sửa chữa: Tài liệu dùng làm cẩm nang kỹ thuật tra cứu tại chỗ về sơ đồ chân rơ-le chớp 8 chân, cấu tạo bộ gạt mưa gián đoạn INT và quy trình kiểm tra các mạch tiện nghi trên xe.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp cho cấp độ đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ Trung cấp và Cao đẳng nghề ngành Công nghệ ô tô theo chương trình đào tạo của Bộ Lao động - Thương binh & Xã hội. Sinh viên đại học kỹ thuật định hướng ứng dụng thực hành cũng có thể sử dụng làm tài liệu tham khảo chuyên môn về điện thân xe.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải nắm vững kiến thức từ các mô-đun và môn học tiên quyết (từ MH 08 đến MH 14 và MĐ OTO 15 đến 19), bao gồm: an toàn điện, kỹ thuật đo điện bằng đồng hồ VOM, nguyên lý linh kiện bán dẫn cơ bản và cấu tạo cơ khí tổng quát của ô tô.

3. Điểm khác biệt của giáo trình so với các tài liệu điện ô tô thuần lý thuyết là gì?

Tài liệu tập trung hoàn toàn vào kỹ năng thực hành nghề với quy trình tháo lắp từng bước (Step-by-step), cung cấp thông số siết lực chính xác (N·m), mã chất bôi trơn, sơ đồ gán chân chi tiết của rơ-le và phương pháp chẩn đoán sự cố dựa trên hiện tượng thực tế tại xưởng.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đối chiếu sơ đồ nguyên lý trong giáo trình với các cụm chi tiết hoặc mô hình thực tế; chủ động làm các câu hỏi ôn tập cuối bài và thực hành đo kiểm thông mạch trên các giắc nối điện thật để rèn luyện tư duy phân tích mạch.

5. Giáo trình có bao gồm phần điện động cơ (phun xăng, đánh lửa) không?

Không. Mô đun MĐ OTO 21 tập trung chuyên sâu vào phân hệ điện thân xe (Body Electrical Systems) và các hệ thống tiện nghi (thông tin bảng táp-lô, chiếu sáng, tín hiệu, gạt mưa, khóa cửa, nâng kính, chỉnh ghế, sấy kính). Hệ thống điện động cơ và điều khiển truyền lực được bố trí trong các mô đun chuyên đề riêng biệt khác.

---

Kết luận

Giáo trình Bảo dưỡng sửa chữa hệ thống trang bị điện ô tô (MĐ OTO 21) của Trường Cao đẳng nghề Kỹ thuật Công nghệ là tài liệu đào tạo nghề chuẩn mực, hệ thống hóa đầy đủ các kiến thức và kỹ năng thực hành cốt lõi về hệ thống điện thân xe.

Lộ trình học tập đề xuất:

Nắm vững lý thuyết mạch & Sơ đồ chân linh kiện (Bài 1 - 4)
                           ↓
Thực hành đo kiểm, tháo lắp & Cân chỉnh lực siết tại xưởng
                           ↓
Nghiên cứu các hệ thống tiện nghi mở rộng (Bài 5 - 8)
                           ↓
Rèn luyện kỹ năng phân tích pan bệnh & Sửa chữa tổng hợp

Để củng cố chuyên môn, người học nên kết hợp tham khảo thêm sổ tay tra cứu sơ đồ mạch (Wiring Diagram Manuals) của các dòng xe cụ thể và tài liệu hướng dẫn an toàn xưởng sửa chữa ô tô hiện hành.

Trích đoạn nội dung tài liệu

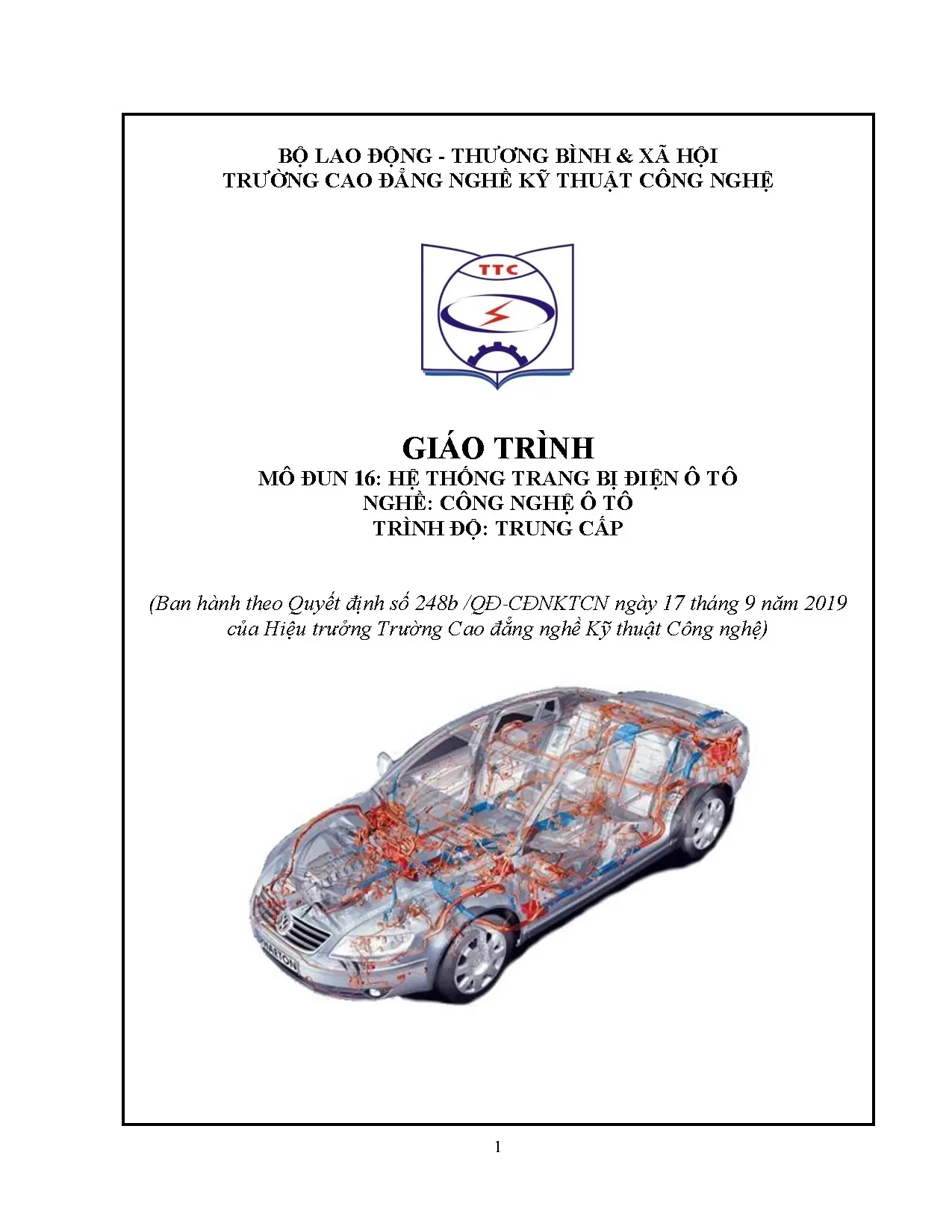

BỘ LAO ĐỘNG - THƯƠNG BÌNH & XÃ HỘI TRƯỜNG CAO ĐẲNG NGHỀ KỸ THUẬT CÔNG NGHỆ GIÁO TRÌNH MÔ ĐUN 16: HỆ THỐNG TRANG BỊ ĐIỆN Ô TÔ NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: TRUNG CẤP (Ban hành theo Quyết định số 248b /QĐ-CĐNKTCN ngày 17 tháng 9 năm 2019 của Hiệu trưởng Trường Cao đẳng nghề Kỹ thuật Công nghệ) 1 Hà Nội, năm 2019 2 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 3 LỜI GIỚI THIỆU Ngày nay, ô tô ngày càng được sử dụng rộng rãi như một phương tiện giao thông thông dụng. Nền công nghiệp ô tô phát triển vượt bậc trong những năm gần đây, đặc biệt là việc áp dụng các tiến bộ khoa học như công nghệ chế tạo vật liệu, công nghệ điện tử vào sản xuất ô tô.

Các trang bị điện là thành phần không thể thiếu được tạo nên chiếc xe ô tô. Để góp phần vào mục tiêu đào tạo những người thợ sửa chữa ô tô lành nghề, tập thể giáo viên khoa cơ khí động lực Trường Cao đẳng nghề Kỹ thuật công nghệ xây dựng nên cuốn giáo trình “ Trang bị điện trên ô tô”. “Trang bị điện ô tô” là giáo trình giới thiệu những kiến thức cơ bản về nguyên lý làm việc, tính năng kỹ thuật, cách vận hành, phân tích nguyên nhân và cách khắc phục một số hư hỏng thường gặp, hướng dẫn chăm sóc kỹ thuật các trang bị điện trên ô tô từ đơn giản đến phức tạp. Nội dung trình bày trong cuốn giáo trình có thể làm tài liệu giảng dạy cho cán bộ giảng dạy ngành ô tô, tài liệu tham khảo cho các lĩnh vực lắp ráp, kinh doanh về ô tô.

Mặc dù đã dành thời gian thích đáng công phu nhưng trong cuốn giáo trình này không tránh khỏi những thiếu xót mong các bạn đồng nghiệp và độc giả góp ý để tài cuốn giáo trình được hoàn thiện hơn Hà Nội, ngày 17 tháng 9 năm 2019 Nhóm biên soạn 4 MỤC LỤC TRANG LỜI GIỚI THIỆU 1 BÀI 1: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG THÔNG TIN 4 A. Nhận dạng hệ thống thông tin 4 B. Bảo dưỡng hệ thống thông tin 7 Bài 2: Bảo dưỡng, sửa chữa hệ thống chiếu sang 10 A. Bảo dưỡng mạch điện đèn hậu B.

Bảo dưỡng mạch điện pha, cốt, nháy pha 13 C. Bảo dưỡng mạch điện pha, cốt, nháy pha 19 Bài 3: Bảo dưỡng, sửa chữa hệ thống tín hiệu 21 A. Bảo dưỡng mạch điện xi nhan 22 B. Bảo dưỡng mạch điện cảnh báo 26 C.

Bảo dưỡng mạch điện còi xe 28 Bài 4: Bảo dưỡng, sửa chữa hệ thống gạt nước mưa và phun rửa kính 30 A. Nhận dạng hệ thống gạt mưa và phun nước rửa kính 30 B. Tháo, lắp, bảo dưỡng hệ thống gạt mưa 33 C. Tháo, lắp, bảo dưỡng hệ thống rửa kính 41 Bài 5 Bảo dưỡng, sửa chữa hệ thống nâng hạ kính 51 A.

Nhận dạng hệ thống nâng hạ kính 52 B. Tháo, lắp, kiểm tra hệ thống nâng hạ kính 58 Bài 6: Bảo dưỡng sửa chữa hệ thống đóng mở cửa 62 1. Khái quát chung hệ thống khóa cửa 65 2. Cấu tạo và nguyên lý hoạt động của hệ thống đóng mở cửa 67 3.

Kiểm tra, bảo dưỡng hệ thống 69 Bài 7: Bảo dưỡng, sửa chữa hệ thống điều khiển ghế 76 1. Cấu tạo và nguyên lý hoạt động của hệ thống điều khiển ghế 76 3. Kiểm tra, bảo dưỡng hệ thống 78 Bài 8: Bảo dưỡng, sửa chữa hệ thống sấy kính 82 1. Cấu tạo và nguyên lý hoạt động của hệ thống sấy kính 83 3.

Kiểm tra, bảo dưỡng hệ thống sấy kính 84 5 GIÁO TRÌNH MÔ ĐUN Tên mô đun: BẢO DƯỠNG SỬA CHỮA HỆ THỐNG TRANG BỊ ĐIỆN Ô TÔ Mã mô đun: MĐ OTO 21 I. Vị trí, ý nghĩa, vai trò mô đun: - Vị trí: Mô đun được bố trí dạy sau các mô đun sau: MH 08, MH 09, MH 10, MH 11, MH 12, MH13, MH 14, MĐ OTO 15, MH OTO13, MH OTO14, MĐ OTO 16, MĐ OTO 17, MĐ OTO 18, MĐ OTO 19 - Tính chất: Là mô đun chuyên môn nghề. - Ý nghĩa và vai trò của mô đun: Mô đun có vai trò quan trọng trong đào tạo người học kiểm tra, bảo dưỡng sửa chữa động cơ ô tô. Mục tiêu của mô đun: * Kiến thức: + Trình bày được các yêu cầu, nhiệm vụ chung của trang bị điện trên ô tô.

+ Giải thích được sơ đồ cấu tạo và nguyên lý hoạt động chung của trang bị điện trên ô tô. + Trình bày được cấu tạo và nguyên lý hoạt động các bộ phận của thiết bị điện trên ô tô. + Phân tích được những hiện tượng, nguyên nhân hư hỏng trong trang bị điện trên ô tô. + Trình bày đúng phương pháp kiểm tra, sữa chữa và bảo dưỡng những hư hỏng của các bộ phận thuộc trang bị điện trên ôtô.

* Kỹ năng: + Tháo, lắp, kiểm tra, bảo dưỡng, sửa chữa các chi tiết, bộ phận đúng quy trình, quy phạm và đúng các tiêu chuẩn kỹ thuật trong sửa chữa. + Sử dụng đúng, hợp lý các dụng cụ kiểm tra, bảo dưỡng, sửa chữa đảm bảo chính xác và an toàn. * Năng lực tự chịu trách nhiệm: + Tuân thủ nghiêm ngặt các quy trình, quy phạm trong quá trình thực hiện. + Bố trí, sắp xếp nơi làm việc gọn gàng, khoa học và hợp lý.

+ Cẩn thận, chu đáo trong công việc, luôn quan tâm đúng, đủ, không để xảy ra sai sót đảm bảo chính xác, tiết kiệm, đúng yêu cầu kỹ thuật, an toàn lao động và vệ sinh công nghiệp. 6 + Có tinh thần trách nhiệm hoàn thành công việc đảm bảo chất lượng và thời gian. Nội dung của mô đun: 7 BÀI 1: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG THÔNG TIN Giới thiệu: Hệ thống này sẽ cung cấp tất cả các thông tin cần thiết cho người lái như tình trạng hoạt động của động cơ và các hệ thống điều khiển ô tô thông qua các đèn báo, đồng hồ hiển thị tốc độ xe hoặc vòng tua, các chế độ đèn hay chế độ vận hành xe,… Mục tiêu: - Phát biểu đúng yêu cầu, nhiệm vụ chung của hệ thống nạp điện - Phát biểu đúng yêu cầu, nhiệm vụ của ắc quy trên ô tô. - Giải thích được cấu tạo và nguyên lý hoạt động của ắc quy, đặc tính phóng, nạp và các phương pháp nạp điện cho ắc quy.

- Tháo, lắp, nhận dạng, kiểm tra và bảo dưỡng được ắc quy trên ô tô đúng yêu cầu kỹ thuật. - Phát biểu đúng yêu cầu, nhiệm vụ của máy phát điện xoay chiều. - Giải thích được cấu tạo và nguyên lý hoạt động của máy phát điện xoay chiều. - Tháo, lắp, nhận dạng, kiểm tra, bảo dưỡng và chẩn đoán được máy phát điện xoay chiều trên ô tô đúng yêu cầu kỹ thuật.

Nội dung chính: A. Nhận dạng hệ thống thông tin 1. Cấu trúc tổng quát và phân loại hệ thống thông tin trên ô tô Hệ thống thông tin trên xe bao gồm các bảng đồng hồ (tableau), màn hình và các đèn báo giúp tài xế và người sửa chữa biết được thông tin về tình trạng hoạt động của các hệ thống chính trong xe. Thông tin có thể truyền đến tài xế qua 2 dạng : tương tự (tableau kim) và số (tableau hiện số).

8 Đồng hồ tốc Đèn báo Đèn báo hiệu và độ động cơ rẽ Các đèn báo hiệu đèn cảnh báo Đồng hồ tốc và đèn cảnh báo độ xe Đồng hồ áp suất Vôn kế dầu Đồng hồ nhiệt độ Đồng hồ nước làm mát Đèn báo nhiên liệu chế độ pha 2. Ý nghĩa, vị trí các đồng hồ và đèn cảnh báo trên bảng táp lô - Ý nghĩa, vị trí các loại đồng hồ: + Đồng hồ tốc độ động cơ: Chỉ thị tốc độ động cơ theo v/p (vòng/phút) hay tốc độ trục khuỷu động cơ. Chỉ thị điện áp Accu hay điện áp ra của máy phát. + Đồng hồ áp lực nhớt- áp suất dầu bôi trơn: Chỉ thị áp lực nhớt của động cơ.

9 + Đồng hồ nhiệt độ nước làm mát: Chỉ thị nhiệt độ nước làm mát động cơ. + Đồng hồ báo nhiên liệu: Chỉ thị mức nhiên liệu có trong bình. Ngoài các đồng hồ trên, trên táplô còn có các đèn cảnh báo các thông số quá mức, các chức năng của thiết bị điện và sự hoạt động không bình thường của các hệ thống. Đèn báo thắt dây an toàn chưa Đèn báo phanh T-BELT đúng vị trí.

Đèn báo nhắc thắt dây an Đèn báo lọc nhiên liệu bị bẩn, toàn. Đèn báo mực nước làm mát Đèn báo sạc. Đèn báo áp lực dầu thấp. Đèn báo mực nhớt động Đèn báo nguy.

Đèn báo động cơ hoạt Đèn báo xông. động không bình thường. Đèn báo cánh cửa chưa Đèn báo pha. - Ý nghĩa, vị trí các đèn cảnh báo + Đèn báo áp suất dầu thấp: Chỉ thị rằng áp suất dầu thấp dưới mức bình thường + Đèn báo Accu phóng điện: Chỉ thị rằng hệ thống nạp hoạt động không bình thường.

+ Đèn báo pha, cốt: Chỉ thị rằng đèn đang ở chế độ bật pha, cốt. + Đèn báo xi nhan: Chỉ thị đèn báo rẽ phải hay trái. + Đèn báo nguy hoặc ưu tiên: Chỉ thị rằng cả đèn báo xi nhan phải và trái đang chớp. + Đèn báo mức nhiên liệu thấp: Chỉ thị rằng nhiên liệu trong thùng nhiên liệu sắp hết.

+ Đèn báo hệ thống phanh: Chỉ thị rằng đang kêo phanh tay, dầu phanh không đủ hay bố thắng quá mòn. + Đèn báo cửa mở. Chỉ thị rằng có cửa chưa được đóng chặt. Bảo dưỡng hệ thống thông tin 1.

Tổng quan về các nhóm thông tin Tùy vào mỗi hãng xe, mỗi chủng loại xe, chiếc xế yêu của bạn có thể phát hàng trăm các thông điệp khác nhau, thông thường các thông tin này được chia thành nhiều nhóm khác nhau. Chúng ta sẽ đi tìm hiểu thông điệp của từng nhóm, và phương pháp giải quyết khi chúng ta nhận được những thông điệp của từng nhóm này 11 1.1 Nhóm thông tin liên quan đến các hệ thống an toàn Nhóm này bao gồm những dạng thông tin tín hiệu để nhắc nhở người dùng rằng phải bật khóa điện rồi mới có thể nhả phanh tay điện tử, nhắc nhở cài dây an toàn, nhắc đóng kín cửa… Tuy vậy, cũng có rất nhiều các thông tin gửi đến tài xế để thông báo lỗi (Malfunction), thông báo về tình hình hoạt động của một hệ thống nào đó không khả dụng (unavailable) hoặc không hoạt động (Inoperative), hay một số hệ thống hay tính năng nào đó trên xe bị hạn chế (Limited) 1.
