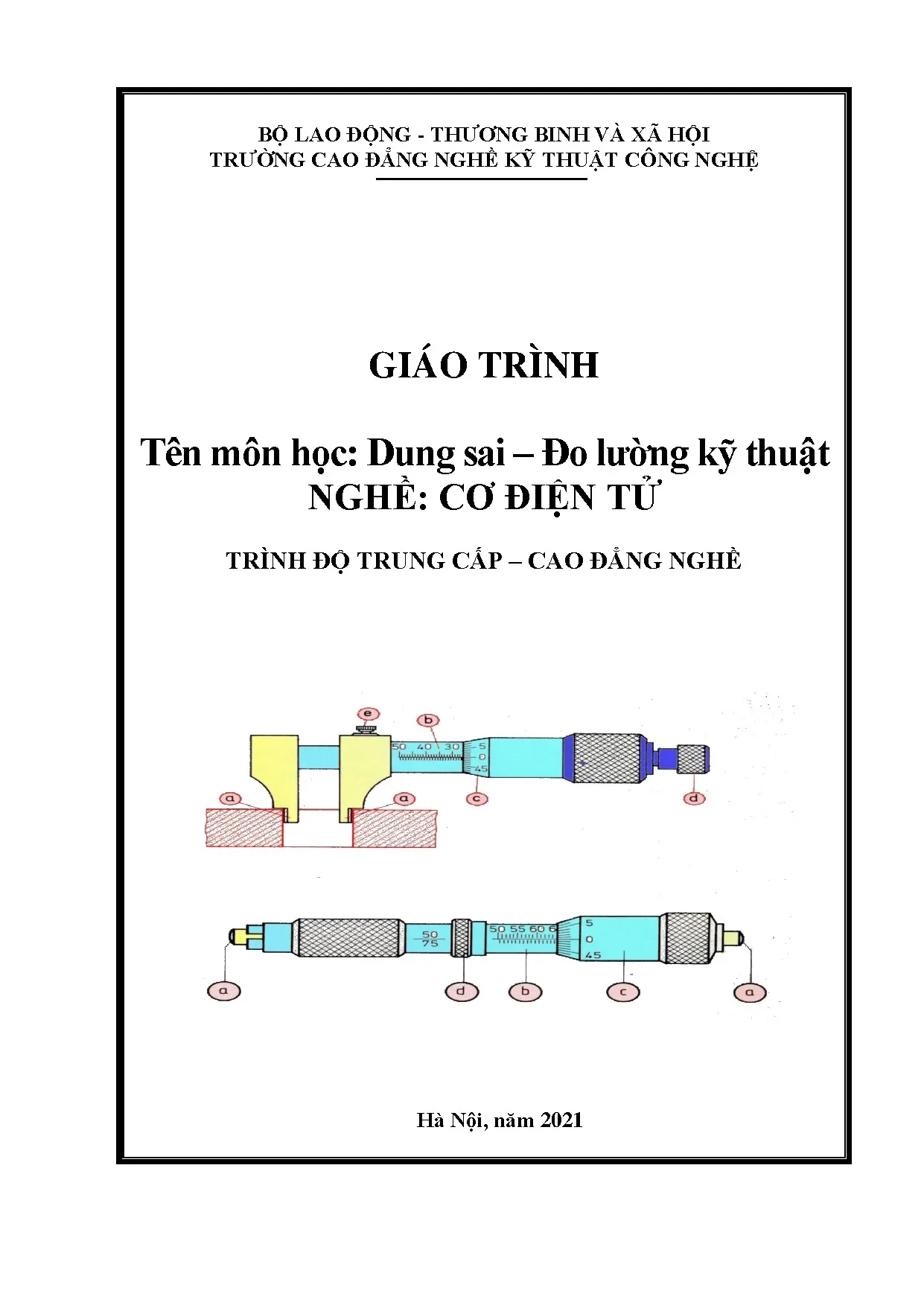

Giáo trình Dung sai đo lường kỹ thuật nghề cơ điện tử - Lê Văn Hùng

Tài liệu giáo trình dung sai đo lường kỹ thuật nghề cơ điện tử trường CĐ Nghề Kỹ thuật Công nghệ. Cung cấp kiến thức đo kiểm và dung sai chuẩn xác.

• Tác giả: Lê Văn Hùng
• Trường học: Trường Cao đẳng Nghề Kỹ thuật Công nghệ
• Chuyên ngành: Cơ điện tử
• Đề tài: Dung sai – Đo lường kỹ thuật
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2021
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về giáo trình dung sai đo lường kỹ thuật nghề cơ điện tử

Giáo trình dung sai đo lường kỹ thuật nghề cơ điện tử là tài liệu học tập chuẩn cho chương trình đào tạo Cao đẳng nghề. Được biên soạn theo khung chương trình quốc gia, giáo trình cung cấp kiến thức nền tảng về dung sai lắp ghép và phương pháp đo lường chính xác trong sản xuất cơ khí. Nội dung bao gồm các khái niệm cơ bản về kích thước, sai lệch, dung sai, cũng như nguyên tắc lựa chọn dung sai phù hợp cho từng loại mối ghép. Giáo trình tích hợp lý thuyết với thực hành, hướng dẫn sinh viên sử dụng dụng cụ đo chuyên dụng để kiểm tra chất lượng sản phẩm. Đây là cơ sở quan trọng để học viên ứng dụng vào thực tế sản xuất công nghiệp, đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật.

1.1. Mục tiêu và phạm vi ứng dụng của giáo trình

Giáo trình nhằm mục tiêu trang bị kiến thức chuyên môn về dung sai đo lường cho sinh viên ngành cơ điện tử. Nội dung bao phủ các tiêu chuẩn kỹ thuật Việt Nam (TCVN) và quốc tế, tập trung vào dung sai kích thước, hình dạng, vị trí và nhám bề mặt. Giáo trình hướng dẫn lựa chọn dụng cụ đo phù hợp như panme, calip, đồng hồ so cho từng ứng dụng cụ thể. Ngoài ra, giáo trình cung cấp phương pháp tính toán dung sai lắp ghép then, then hoa, ổ lăn và truyền động bánh răng. Tất cả kiến thức đều được minh họa bằng ví dụ thực tế trong sản xuất cơ khí.

1.2. Cấu trúc và phương pháp giảng dạy

Giáo trình được tổ chức theo chương trình khung 45 giờ, bao gồm 28 giờ lý thuyết, 13 giờ thực hành và 4 giờ kiểm tra. Nội dung chia thành 5 chương chính: khái niệm dung sai, các loại lắp ghép, sai lệch hình dạng vị trí, dụng cụ đo lường và ứng dụng trong chế tạo máy. Phương pháp giảng dạy kết hợp lý thuyết với bài tập tính toán và thực hành đo lường trên thiết bị chuyên dụng. Giáo trình sử dụng ngôn ngữ kỹ thuật chuẩn, kèm theo hình vẽ minh họa chi tiết để tăng tính trực quan. Điều này giúp sinh viên dễ dàng tiếp cận và áp dụng kiến thức vào thực tế sản xuất.

II. Phân tích tầm quan trọng dung sai đo lường trong sản xuất cơ điện tử

Dung sai đo lường đóng vai trò quyết định trong chất lượng sản phẩm cơ điện tử. Sai lệch nhỏ nhất trong kích thước hoặc hình dạng có thể dẫn đến hỏng hóc hệ thống khi vận hành. Giáo trình phân tích tác động của dung sai đến độ chính xác lắp ghép, ảnh hưởng đến hiệu suất và tuổi thọ sản phẩm. Việc lựa chọn dung sai không phù hợp gây lãng phí nguyên vật liệu hoặc làm giảm chất lượng sản phẩm. Đặc biệt trong ngành cơ điện tử, nơi yêu cầu độ chính xác cao như chế tạo vi mạch hay lắp ráp robot, dung sai đo lường càng trở nên quan trọng. Giáo trình cung cấp phương pháp đánh giá dung sai tối ưu dựa trên điều kiện làm việc thực tế của sản phẩm.

2.1. Ảnh hưởng dung sai đến chất lượng sản phẩm

Dung sai ảnh hưởng trực tiếp đến khả năng lắp ghép chính xác của các chi tiết cơ khí. Sai lệch vượt ngưỡng cho phép gây ra hiện tượng rung lắc, mài mòn nhanh chóng hoặc kẹt cứng trong quá trình vận hành. Giáo trình phân tích trường hợp lắp ghép then hoa không đạt dung sai sẽ dẫn đến mất đồng trục, gây hỏng ổ trục sớm. Đối với bánh răng, dung sai không phù hợp làm tăng tiếng ồn và giảm hiệu suất truyền động. Giáo trình hướng dẫn cách xác định dung sai hợp lý thông qua phân tích điều kiện làm việc và tải trọng tác dụng.

2.2. Thách thức trong kiểm soát dung sai sản xuất

Việc duy trì dung sai ổn định trong sản xuất hàng loạt gặp nhiều thách thức do biến dạng nhiệt, mòn dụng cụ hoặc sai số thiết bị. Giáo trình đề cập đến phương pháp thống kê quản lý chất lượng (SPC) để kiểm soát dung sai trong quá trình sản xuất. Các thiết bị đo hiện đại như máy đo tọa độ (CMM) được giới thiệu để nâng cao độ chính xác kiểm tra. Giáo trình cũng phân tích trường hợp dung sai cho chi tiết vi cơ điện tử, nơi yêu cầu dung sai dưới micromet. Việc áp dụng công nghệ đo không tiếp xúc (laser, quang học) ngày càng phổ biến trong ngành này.

III. Phương pháp giảng dạy dung sai đo lường kỹ thuật hiệu quả

Phương pháp giảng dạy dung sai đo lường kết hợp lý thuyết chuẩn với thực hành ứng dụng trực tiếp. Giáo trình sử dụng phương pháp học tập dựa trên dự án, nơi sinh viên được giao nhiệm vụ thiết kế mối ghép đạt dung sai yêu cầu. Các bài tập tính toán dung sai được thiết kế theo cấp độ từ cơ bản đến nâng cao, giúp sinh viên nắm vững nguyên lý trước khi áp dụng vào thực tế. Phương pháp giảng dạy cũng tích hợp công nghệ số với phần mềm mô phỏng (SolidWorks, AutoCAD) để minh họa các khái niệm dung sai. Đánh giá kết quả học tập thông qua bài tập thực hành đo lường trên thiết bị chuyên dụng.

3.1. Tích hợp công nghệ trong giảng dạy dung sai

Công nghệ đóng vai trò quan trọng trong giảng dạy dung sai đo lường hiện đại. Giáo trình giới thiệu phần mềm mô phỏng dung sai (Tolerance Analysis) giúp sinh viên trực quan hóa ảnh hưởng của dung sai đến hiệu suất sản phẩm. Các thiết bị đo kỹ thuật số (digital caliper, micrometer) được sử dụng trong thực hành, kết nối với phần mềm ghi dữ liệu tự động. Giáo trình cũng đề cập đến ứng dụng trí tuệ nhân tạo trong phân tích dung sai, nơi thuật toán học máy dự đoán dung sai tối ưu dựa trên dữ liệu sản xuất. Việc tích hợp công nghệ giúp sinh viên tiếp cận nhanh chóng với xu hướng công nghiệp 4.0.

3.2. Phương pháp đánh giá năng lực ứng dụng dung sai

Đánh giá năng lực sinh viên thông qua bài tập thực hành đo lường chi tiết cơ khí. Giáo trình sử dụng tiêu chuẩn đánh giá dựa trên độ chính xác đo lường (sai số cho phép < 5% giá trị đo). Sinh viên phải trình bày báo cáo kỹ thuật bao gồm phương pháp đo, dụng cụ sử dụng và kết quả so sánh với dung sai thiết kế. Điểm đánh giá dựa trên khả năng giải quyết vấn đề khi dung sai không đạt yêu cầu. Giáo trình khuyến khích sinh viên tham gia các cuộc thi kỹ thuật đo lường để nâng cao kỹ năng thực tế.

IV. Kết luận và ứng dụng dung sai đo lường trong ngành cơ điện tử

Dung sai đo lường kỹ thuật là yếu tố then chốt trong sản xuất cơ điện tử, ảnh hưởng trực tiếp đến chất lượng sản phẩm. Giáo trình cung cấp nền tảng kiến thức vững chắc về dung sai lắp ghép, sai lệch hình dạng vị trí và phương pháp đo lường hiện đại. Việc áp dụng dung sai chính xác giúp tối ưu hóa quá trình sản xuất, giảm thiểu lãng phí và nâng cao độ tin cậy sản phẩm. Trong ngành cơ điện tử, dung sai đo lường còn đóng vai trò quan trọng trong thiết kế vi mạch, lắp ráp robot và hệ thống điều khiển tự động. Kết quả là sản phẩm đạt tiêu chuẩn quốc tế, đáp ứng yêu cầu khắt khe của thị trường toàn cầu.

4.1. Lợi ích từ giáo trình dung sai đo lường

Giáo trình dung sai đo lường mang lại nhiều lợi ích cho sinh viên ngành cơ điện tử. Sau khi hoàn thành khóa học, sinh viên có khả năng đọc hiểu bản vẽ kỹ thuật theo tiêu chuẩn quốc tế, lựa chọn dung sai phù hợp cho từng loại mối ghép. Kỹ năng đo lường chính xác giúp sinh viên tự tin khi tham gia sản xuất công nghiệp. Giáo trình cũng trang bị kiến thức về tiêu chuẩn dung sai quốc tế (ISO), quan trọng cho xuất khẩu sản phẩm. Ngoài ra, sinh viên được rèn luyện tư duy kỹ thuật, khả năng phân tích và giải quyết vấn đề trong sản xuất.

4.2. Triển vọng ứng dụng dung sai đo lường trong tương lai

Tương lai ngành cơ điện tử sẽ chứng kiến sự phát triển mạnh mẽ của dung sai đo lường với sự ra đời của công nghệ sản xuất tiên tiến. Giáo trình dự đoán xu hướng ứng dụng trí tuệ nhân tạo trong tối ưu dung sai, nơi thuật toán đề xuất dung sai tối ưu dựa trên dữ liệu sản xuất lớn. Công nghệ đo không tiếp xúc (laser, quang học) sẽ thay thế dần các phương pháp đo truyền thống. Giáo trình cũng nhấn mạnh tầm quan trọng của dung sai trong sản xuất bền vững, nơi yêu cầu dung sai siêu nhỏ cho các sản phẩm y sinh. Việc cập nhật giáo trình theo xu hướng công nghiệp 4.0 sẽ giúp sinh viên sẵn sàng cho tương lai.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 : KHÁI NIỆM VỀ DUNG SAI LẮP GHÉP Mã chương: MH CĐT12 - 01 Giới thiệu: Trong cơ khí chế tạo, một bộ phận máy hoặc máy được tạo thành bởi hai hoặc nhiều chi tiêt lắp ghép. Vì vậy để chế tạo các chi tiết lắp ghép chính xác, tránh được các sai sót và hạn chế phế phẩm, đảm bảo tính kinh tế và chất lượng sản phẩm cao cần nắm vững các kiến thức cơ bản về Dung sai lắp ghép. Mục tiêu: - Trình bày được bản chất của tính đổi lẫn trong lắp ghép; - Liệt kê được các loại lắp ghép; - Phân biệt được các hệ thống dung sai; - Tính toán được trị số kích thước, sai lệch, dung sai và trị số lắp ghép; - Vẽ được sơ đồ phân bố miền dung sai và xác định đặc tính của lắp ghép; - Nghiêm túc, chủ động và tích cực sáng tạo trong học tập, cẩn thận, chính xác trong tính toán. Nội dung chính: 1.

Khái niệm về kích thước, sai lệch, dung sai 1. Khái niệm về lắp lẫn trong ngành cơ khí 1. Bản chất của tính lắp lẫn Máy do nhiều bộ phận hợp thành. Mỗi bộ phận do nhiều chi tiết lắp ghép lại với nhau.

Trong quá trình chế tạo cũng như sửa chữa máy thì các chi tiết trong cùng một loại có khả năng thay lắp (thay thế) cho nhau, không cần lựa chọn sửa chữa thêm mà vẫn đảm bảo về yêu cầu kỹ thuật của mối ghép thì tính chất đó của chi tiết gọi là tính lắp lẫn. Loạt chi tiết đạt được tính lắp lẫn hoàn toàn nếu mọi chi tiết trong loạt cùng loại đều có khả năng thay lắp được cho nhau. Nếu có một hoặc vài chi tiết trong loạt không có tính lắp lẫn thì loạt chi tiết đó đạt tính lắp lẫn không hoàn toàn. Các chi tiết đạt được tính lắp lẫn là vì chúng được chế tạo giống nhau hoặc chỉ khác nhau trong một phạm vi cho phép nào đó.

Ví dụ: sai khác về kích thước, hình dạng,.phạm vi đó gọi là dung sai, Giá trị dung sai ấy được người thiết kế tính toán theo qui định dựa trên nguyên tắc của tính lắp lẫn. Ý nghĩa của tính lắp lẫn Tính lắp lẫn là nguyên tắc của thiết kế và chế tạo. Nếu các chi tiết được thiết kế, chế tạo theo nguyên tắc lắp lẫn thì chúng không phụ thuộc vào địa điểm sản xuất. Đó là điều kiện để ta có thể hợp tác hoá, chuyên môn hoá quá trình sản xuất, từ đó dẫn đến sản xuất tập trung quy mô lớn hơn, tạo khả năng áp dụng kỹ 8 thuật tiến tiến, trang bị máy móc hiện đại và dây chuyền sản xuất năng suất cao.

Nhờ đó mà vừa đảm bảo chất lượng lại giảm giá thành sản phẩm. Mặt khác thiết kế, chế tạo chi tiết theo nguyên tắc lắp lẫn tạo điều kiện thuận lợi cho việc sản xuất các chi tiết dự trữ thay thế. Nhờ đó mà quá trình sử dụng các sản phẩm công nghiệp sẽ tiện lợi hơn rất nhiều. Chẳng hạn một chi tiết nào đó của máy bị sai hỏng ta có ngay chi tiết cùng loại dự trữ đạt tính lắp lẫn thay thế vào là máy lại tiếp tục hoạt động được ngay.

Do đó việc sử dụng máy được triệt để hơn, giảm thời gian ngừng máy để sửa chữa, không cần tổ chức bộ phận gia công chi tiết thay thế riêng cho từng cơ sở sử dụng máy mà chỉ tổ chức sản xuất tập trung (nhà máy sản xuất phụ tùng thay thế) mang lợi ích rất nhiều về kinh tế và quản lý sản xuất. Kích thước sai lệch giới hạn và dung sai 1. Kích thước danh nghĩa - Khái niệm: Là kích thước được xác định bằng tính toán xuất phát từ chức năng của chi tiết sau đó quy tròn (về phía lớn lên) theo các giá trị của dãy kích thước thẳng tiêu chuẩn. - Kí hiệu: dN đối với chi tiết trục, DN đối với chi tiết lỗ.

- Ví dụ: Chẳng hạn khi tính toán theo sức bền vật liệu ta xác định được đường kính của chi tiết trục là 29,876mm. Theo các giá trị của dãy kích thước thẳng tiêu chuẩn ta quy tròn là 30 mm. Vậy kích thước danh nghĩa của chi tiết trục dN= 30 mm Trong chế tạo cơ khí đơn vị đo kích thước thẳng được dùng là milimét (mm) và qui ước thống nhất trên các bản vẽ mà không cần ghi ký hiệu đơn vị ‘’ mm’’. Kích thước danh nghĩa được dùng làm gốc để xác định các sai lệch của kích thước.

Kích thước thực: - Khái niệm: Là kích thước nhận được từ kết quả đo với sai số cho phép. - Kí hiệu: dth đối với chi tiết trục; Dth đối với chi tiết lỗ. - Ví dụ: Khi đo kích thước đường kính trục bằng panme có giá trị vạch chia là 0,01mm. Kết quả đo được là: 24,98mm, thì kích thước thực của trục là dth=24,98 mm với sai số cho phép là ± 0,01mm.

Nếu dùng dụng cụ đo chính xác hơn thì kích thước thực nhận được cũng chính xác cao hơn. Kích thước giới hạn: - Khái niệm: Là kích thước để xác định phạm vi cho phép của sai số chế tạo kích thước, người ta quy định hai kích thước giới hạn (hình 1. 9 TD Td ES es ES EI es EI ei Dmin Dmax dmax Dmax dmax TD Dmin d dmin dmin T DN dN ` Hình 1. Sơ đồ biểu diễn kích thước giới hạn - Kí hiệu: + Kích thước giới hạn lớn nhất kí hiệu dmax (Dmax) + Kích thước giới hạn nhỏ nhất kí hiệu dmin (Dmin) Chú ý: Kích thước của chi tiết đã chế tạo (kích thước thực) nằm trong phạm vi cho phép ấy thì đạt yêu cầu.

Như vậy chi tiết chế tạo xong đạt yêu cầu khi kích thước thực của nó thoả mãn bất đẳng thức sau: Dmax ≥ Dth ≥ Dmin dmax ≥ dth ≥ dmin 1. Sai lệch giới hạn: - Khái niệm: Là hiệu đại số giữa các kích thước giới hạn và kích thước danh nghĩa. - Kí hiệu và công thức: + Sai lệch giới hạn trên es(ES) : Là hiệu đại số giữa kích thước giới hạn lớn nhất và kích thước danh nghĩa. es = dmax - dN ES = Dmax - DN + Sai lệch giới hạn dưới ei(EI): Là hiệu đại số giữa kích thước giới hạn nhỏ nhất và kích thước danh nghĩa.

ei = dmin - dN EI = Dmin - DN 10 Chú ý : - Sai lệch giới hạn có thể có giá trị “-’’ khi kích thước giới hạn nhỏ hơn kích thước danh nghĩa hoặc “+” khi kích thước giới hạn lớn hơn kích thước danh nghĩa hoặc bằng “0” khi kích thước giới hạn bằng kích thước danh nghĩa (hình 1. - Sai lệch giới hạn được ghi kí hiệu trên bản vẽ bên cạnh kích thước danh nghĩa và đơn vị là milimét (mm), trong bảng tiêu chuẩn dung sai tính bằng micrômét (m). Dạng chung: es Chi tiết lỗ D N ES ; Chi tiết trục: d N EI ei 1. Dung sai - Khái niệm: là phạm vi cho phép của sai số.

Trị số dung sai bằng hiệu số giữa kích thước giới hạn lớn nhất với kích thước giới hạn nhỏ nhất hoặc bằng hiệu đại số giữa sai lệch giới hạn trên và sai lệch giới hạn dưới (hình 1. - Kí hiệu và công thức: Dung sai được kí hiệu là T( Tolerance) được tính theo công thức sau: + Dung sai kích thước lỗ: TD = Dmax - Dmin TD = ES - EI + Dung sai kích thước trục: Td = dmax - dmin Td = es – ei TD Td ES es ES EI es EI ei Dmin Dmax dmax TD Dmax dmaxd Dmin T dmin dmin DN dN Chú ý: ` Hình 1. Sơ đồ biểu diễn kích thước giới hạn - Dung sai luôn luôn có giá trị dương và nó biểu hiện phạm vi cho phép của sai số kích thước. 11 - Trị số dung sai càng nhỏ thì phạm vi cho phép của sai số càng nhỏ, yêu cầu độ chính xác chế tạo kích thước càng cao.

Ngược lại nếu trị dung sai càng lớn thì yêu cầu độ chính xác chế tạo càng thấp. Như vậy dung sai đặc trưng cho độ chính xác yêu cầu của kích thước hay còn gọi độ chính xác thiết kế. Ví dụ : Gia công một chi tiết lỗ có DN = 60mm. Biết Dmax= 60,05mm; Dmin = 59,97mm.

- Tính trị số sai lệch giới hạn trên, sai lệch giới hạn dưới và dung sai chi tiết lỗ? - Kích thước chi tiết lỗ gia công xong đo được Dth= 60,03mm có dùng được không? Tại sao? - Ghi kích thước chi tiết trên bản vẽ. Giải: - Áp dụng các công thức đã học ta có: ES = Dmax - DN = 60,05 - 60 = 0,05mm EI = Dmin - DN = 59,97 - 60 = - 0,03mm TD = Dmax - Dmin = 60,05 - 59,97 = 0,08mm Hay TD = ES - EI = 0,05 - (- 0,03) = 0,08mm - Nếu chi tiết gia công xong đo được Dth = 60,03mm thì dùng được vì chi tiết lỗ đạt yêu cầu khi Dmax ≥ Dth ≥ Dmin mà đây Dmax > Dth> Dmin, cụ thể 60,05 > 60,03 > 59,97mm. +0, 05 - Cách ghi kích thước trên bản vẽ 60 −0,03 Khi gia công thì người thợ phải nhẩm tính ra các kích thước giới hạn, rồi đối chiếu với kích thước đo được (kích thước thực) của chi tiết đã gia công và đánh giá chi tiết đạt yêu cầu hay không đạt yêu cầu. Dưới đây là một số ví dụ về cách nhẩm tính kích thước giới hạn và đánh giá, bảng 1.

Cách nhẩm tính kích thước giới hạn và đánh giá Kích thước Kích thước giới hạn Kích thước Đánh giá ghi trên bản dmax = dN +es thực kết quả vẽ dmin = dN +ei Đạt 30 ++00.0401 dmax = 30 + 0,04 = 30,04 30,025 dmin = 30 + 0,0 1 = 30,01 Đạt 30 +−00.02 01 dmax = 30 + 0,02 = 30,02 29,992 dmin = 30 - 0,0 1 = 29,99 12 30± 0,07 dmax = 30 + 0,07 = 30,07 29,92 Không đạt dmin = 30 - 0,0 7 = 29,93 Không đạt 30 +0,045 dmax = 30 + 0,045 = 30,045 30,05 dmin = 30 + 0 = 30 30 −0,03 dmax = 30 + 0 = 30 29,94 Không đạt dmin = 30 - 0,03 = 29,97 Không đạt 30 −−00,,02 04 dmax = 30 - 0,02 = 29,98 29,99 dmin = 30 - 0,04 = 29,96 2. Lắp ghép và các loại lắp ghép bề mặt trơn 2. Khái niệm về lắp ghép Hai hay một số chi tiết phối hợp với nhau cố định (đai ốc vặn vào bu lông) hoặc di động (piston lắp vào xilanh) thì tạo thành mối ghép. Những bề mặt và kích thước mà dựa theo chúng các chi tiết phối hợp với nhau gọi là bề mặt lắp ghép và kích thước lắp ghép.
