Tổng quan về giáo trình

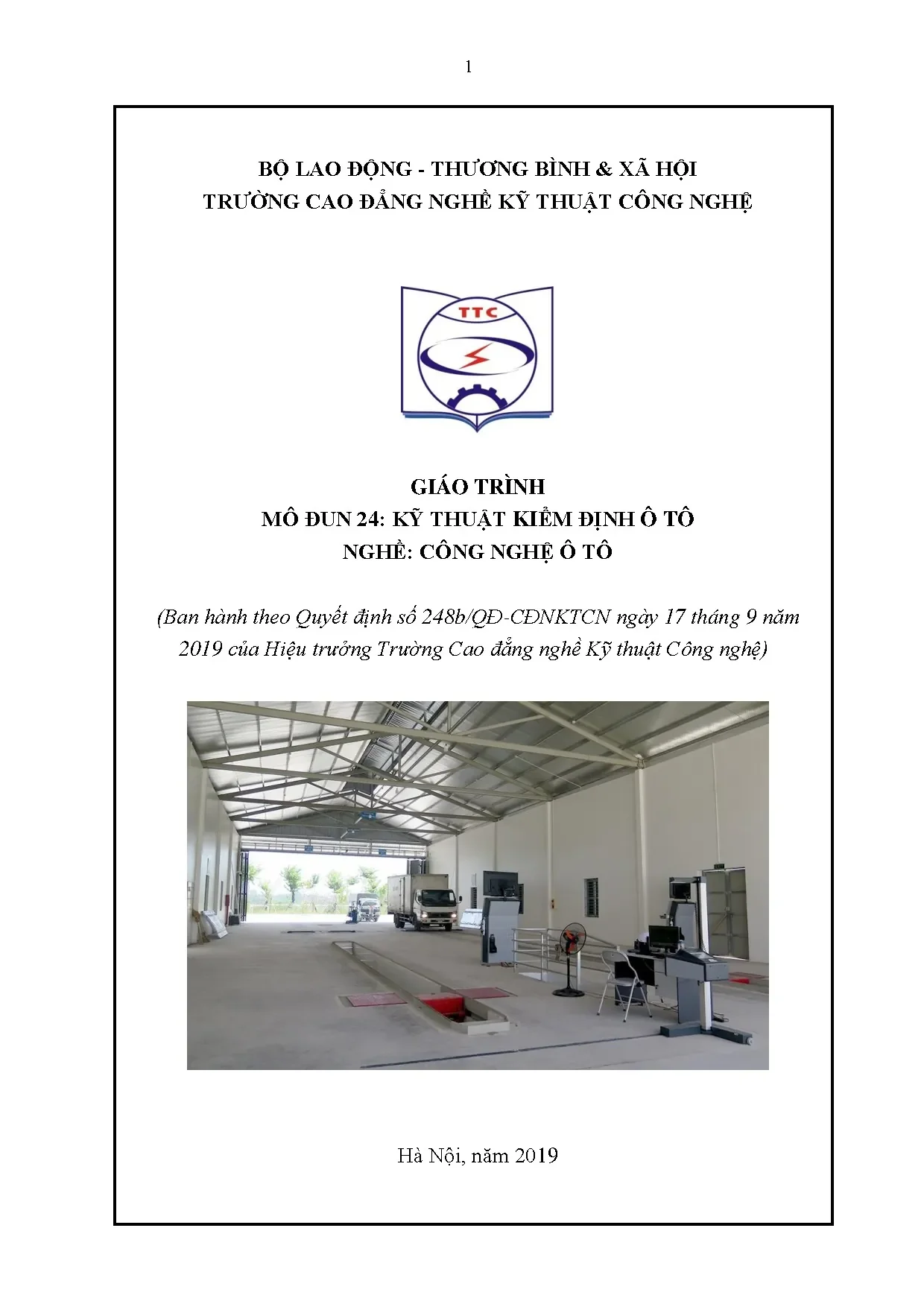

Giáo trình Kỹ thuật kiểm định ô tô (Mô đun 24, mã số MĐ OTO 29) là tài liệu đào tạo chuyên môn nghề thuộc chuyên ngành Công nghệ ô tô, được ban hành kèm theo Quyết định số 248b/QĐ-CĐNKTCN ngày 17 tháng 9 năm 2019 của Hiệu trưởng Trường Cao đẳng nghề Kỹ thuật Công nghệ. Trong chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các học phần cơ bản và chuyên môn bắt buộc gồm: Kỹ thuật chung về ô tô, Sửa chữa - bảo dưỡng hệ thống khởi động và đánh lửa, cùng các mô đun về trang bị điện ô tô, gầm và đồng sơn ô tô.

Mục tiêu học tập của giáo trình hướng đến ba chuẩn đầu ra cụ thể:

  • Kiến thức: Trình bày được khái niệm kiểm định ô tô; cấu tạo và nguyên lý làm việc của các thiết bị kiểm định chuyên dụng; phân tích hiện tượng, nguyên nhân hư hỏng của hệ thống thiết bị kiểm định; hiểu rõ các thông số kỹ thuật đánh giá chất lượng an toàn kỹ thuật và bảo vệ môi trường của xe cơ giới.
  • Kỹ năng: Vận hành thành thạo các thiết bị kiểm định xe ô tô theo đúng quy trình; thực hiện kiểm định các cụm chi tiết và tổng thành theo đúng tiêu chuẩn kỹ thuật của nhà sản xuất và tiêu chuẩn ngành; sử dụng thành thạo các dụng cụ cơ khí và thiết bị đo kiểm.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ quy trình kiểm định, quy phạm an toàn lao động, vệ sinh công nghiệp và bố trí nơi làm việc khoa học.

Cấu trúc giáo trình được thiết kế theo phương thức tích hợp lý thuyết và thực hành, kết hợp dữ liệu kỹ thuật từ quy trình đăng kiểm thực tế tại Việt Nam với tài liệu chuyên ngành trong và ngoài nước. Điểm đặc sắc của giáo trình là tính thực chứng và chuẩn hóa: toàn bộ các bước kiểm tra từ nhận dạng hình học bên ngoài đến thử nghiệm động lực học trên bệ thử đều gắn liền với các tiêu chuẩn kỹ thuật (TCVN) và hướng dẫn của Cục Đăng kiểm Việt Nam.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 7 bài học chuyên đề, phân chia theo các hệ thống kỹ thuật và phương pháp đo kiểm:

  • Bài 1: Phương pháp kiểm tra nhận dạng tổng quát (Mã bài: MĐ 29-01): Hướng dẫn nhận dạng biển số đăng ký theo quy định số 1549/C11(C26) và quy tắc biển 5 số từ ngày 06/12/2010; giải mã số khung (VIN) gồm 17 ký tự (WMI, VDS, VIS); phân tích mã số kiểu động cơ theo các tiêu chuẩn quốc tế; kiểm tra màu sơn xe qua thẻ mã màu nắp ca-pô; kiểm tra các thay đổi kết cấu tổng thành và tiêu chuẩn kích thước thùng hàng, khung xương, kính an toàn theo TCVN 4145-85 và TCVN 4461-87.
  • Bài 2: Kiểm tra hệ thống truyền lực (Mã bài: MĐ 29-2): Phân tích cấu trúc hệ thống truyền động FR, RR, 4WD; phương pháp đo kiểm bàn đạp ly hợp (hành trình tự do, khe hở sàn xe); kiểm tra độ kín khít các tổng thành hộp số, cầu chủ động; kiểm tra độ rơ trục các-đăng, then hoa, trục chữ thập và bộ truyền xích, bánh răng hở.
  • Bài 3: Kiểm tra hệ thống treo (Mã bài: MĐ 29-3): Phân loại hệ thống treo độc lập và phụ thuộc; kiểm tra độ bền mỏi, độ cong của nhíp lá, lò xo, thanh xoắn; kiểm tra thanh giằng ngang, đòn dẫn hướng; kiểm tra độ kín dầu và mức sinh nhiệt của ống giảm chấn.
  • Bài 4: Kiểm tra hệ thống phanh (Mã bài: MĐ 29-4): Kiểm tra phanh chính (thủy lực, khí nén), phanh đỗ, phanh dự phòng, phanh tích năng và phanh liên hợp xe IFA; tiêu chuẩn thử phanh trên đường theo 22 TCVN 224-2000 (quãng đường phanh $S_p$, gia tốc chậm dần $J_{p\max}$); tiêu chuẩn thử phanh trên băng thử (lực phanh riêng $p_p \ge 50%$, độ lệch lực phanh hai bên $K_d$); kiểm tra phanh tay trên dốc $20%$ hoặc quãng đường dừng $S_p \le 6\text{ m}$ theo TCVN 5658-1999.
  • Bài 5: Kiểm tra hệ thống lái (Mã bài: MĐ 29-5): Kiểm tra độ rơ góc vô lăng (giới hạn $\le 10^\circ$ cho xe con, $\le 20^\circ$ cho xe khách, $\le 25^\circ$ cho xe tải $> 1500\text{ kg}$); kiểm tra trục lái, cơ cấu lái, khớp cầu, thanh dẫn động, ngõng quay và trợ lực lái; kiểm tra chiều sâu hoa lốp bánh dẫn hướng ($> 1{,}6\text{ mm}$ xe con, $> 2{,}0\text{ mm}$ xe khách, $> 1{,}0\text{ mm}$ xe tải); đo độ trượt ngang bánh dẫn hướng ($\le 5\text{ m/km}$).
  • Bài 6: Kiểm tra hệ thống điện và tín hiệu an toàn (Mã bài: MĐ 29-6): Kiểm tra hoạt động động cơ, khả năng tăng tốc (từ không tải đến cực đại $\le 5\text{ giây}$); kiểm tra hệ thống nhiên liệu xăng, diesel, LPG/CNG; hệ thống bôi trơn, làm mát, ắc quy, máy phát; kiểm tra góc lệch chùm sáng đèn pha ($\le 2%$); kiểm tra tần số nháy xi nhan ($60 - 120\text{ lần/phút}$); kiểm tra âm lượng còi điện ($90 - 115\text{ dB}$).
  • Bài 7: Thiết bị kiểm định (Mã bài: MĐ 40-7): Cấu tạo và quy trình vận hành thiết bị kiểm tra đồng hồ tốc độ, thiết bị đo đèn pha, thiết bị đo độ ồn theo tiêu chuẩn IEC 651, thiết bị đo trượt ngang tĩnh/động, băng thử phanh con lăn; quy trình phân tích nồng độ khí xả (CO, HC, $\text{NO}_x$, Lambda, độ khói $N$ theo $%$HSU, hệ số hấp thụ ánh sáng $k$) theo Hướng dẫn số 370/ĐK của Cục Đăng kiểm Việt Nam.
Progression Logic của giáo trình:
Nhận dạng hồ sơ & Thể thức ngoài (Bài 1)
  → Cơ cấu cơ khí gầm & Truyền động (Bài 2, 3, 4, 5)
  → Hệ thống động lực, Điện & Tín hiệu (Bài 6)
  → Tích hợp vận hành Thiết bị đo kiểm chuyên dụng (Bài 7)

Kiến thức nền tảng được xây dựng

  • Lý thuyết định danh và tiêu chuẩn hóa: Cấu trúc mã hóa số khung 17 ký tự VIN theo định dạng quốc tế (WMI, VDS, VIS); hệ thống phân loại kiểu động cơ theo các hiệp hội quốc tế (SAE - Hoa Kỳ, DIN - Đức, EEC - Châu Âu, JIS - Nhật Bản); hệ thống phân loại biển số đăng ký dân sự, cơ quan hành chính, quân sự, ngoại giao theo quy định của Bộ Công an và Bộ Quốc phòng.
  • Nguyên lý cơ học và động lực học ô tô: Cơ sở dao động của hệ thống treo (độ võng tĩnh $f_t$, độ võng động $f_d$, hệ số cản giảm chấn); động học góc đặt bánh xe và lực ngang sinh ra do góc nghiêng trục quay; nguyên lý ma sát và hiệu quả phanh xe cơ giới.
  • Nguyên lý đo lường khí thải và âm học: Cơ chế suy giảm chùm sáng qua môi trường khói động cơ diesel, biểu diễn qua công thức tính hệ số hấp thụ ánh sáng: $$k = -\frac{1}{LA} \ln\left(1 - \frac{N}{100}\right)$$ (trong đó $LA = 0{,}43\text{ m}$ là chiều dài chùm sáng hiệu dụng, $N$ là độ khói $% \text{HSU}$); nguyên lý đo âm học với thang đo tần số A và đặc tính thời gian F/S theo chuẩn IEC 651.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí (Technical skills): Thao tác sử dụng búa gõ chuyên dùng để phát hiện rơ lỏng mối ghép, nứt vỡ kim loại; kỹ năng kiểm tra độ căng dây đai puli, hành trình tự do bàn đạp phanh và ly hợp, kiểm tra rò rỉ khí nén và dầu thủy lực.
  • Kỹ năng đo đạc và phân tích (Analytical skills): Khai thác dữ liệu từ các thiết bị đo quang học, thiết bị phân tích nồng độ khí thải (CO, HC), máy đo độ ồn nền và độ ồn cực đại ($L_{\max}$); tính toán giá trị lực phanh riêng $p_p$, hệ số chênh lệch lực phanh $K_d$ và đối chiếu với ngưỡng tiêu chuẩn cho phép.
  • Năng lực thực hành kiểm định (Practical competencies): Vận hành dây chuyền kiểm định tự động, thực hiện đúng chu trình gia tốc tự do đối với động cơ diesel và đo ga-răng-ti đối với động cơ xăng theo Hướng dẫn 370/ĐK; xử lý và in ấn kết quả kiểm định trên phần mềm máy tính.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình đào tạo tích hợp (Theory-Practice Integration). Mỗi bài học được cấu trúc thành ba phần tương hỗ:

  1. Cơ sở lý thuyết và tiêu chuẩn đánh giá;
  2. Trình tự và phương pháp kiểm tra cụ thể;
  3. Danh mục câu hỏi cùng hệ thống bài tập thực hành.

Phương pháp này yêu cầu người học tiếp thu thông số tiêu chuẩn trước, sau đó đối chiếu trực tiếp trên xe thí nghiệm và thiết bị đo kiểm.

Quy trình sư phạm tích hợp:
Tiếp nhận Tiêu chuẩn TCVN / Hướng dẫn Cục Đăng kiểm
  → Quan sát, kiểm tra trực quan & thao tác cơ khí
  → Vận hành thiết bị đo kiểm chuyên dụng
  → Xử lý số liệu, đối chiếu tiêu chuẩn & Đưa ra kết luận

Bài tập và bài thực hành mẫu

Mỗi bài học tích hợp các bài thực hành định lượng nhằm rèn luyện kỹ năng thao tác độc lập cho người học:

  • Bài thực hành Bài 1: Kiểm tra, tra cứu số khung xe ISUZU model NKR55E; kiểm tra số động cơ IFA (4VD14,5/12-2SRW); kiểm tra màu sơn và kích thước giới hạn thùng xe.
  • Bài thực hành Bài 2 & 3: Đo hành trình tự do bàn đạp ly hợp; kiểm tra độ kín khít trợ lực ly hợp; đánh giá độ võng bộ nhíp lá và kiểm tra nhiệt độ vỏ giảm chấn sau khi vận hành.
  • Bài thực hành Bài 4 & 5: Thử hiệu quả phanh trên đường bằng phẳng ở tốc độ $30\text{ km/h}$; thử phanh trên bệ thử con lăn; đo độ rơ góc vành vô lăng bằng thiết bị chuyên dùng; cho xe qua bàn trượt đo độ trượt ngang ở tốc độ $< 5\text{ km/h}$.
  • Bài thực hành Bài 6 & 7: Đo cường độ sáng và góc lệch chùm sáng đèn pha; đo độ ồn tại vị trí cách ống xả $0{,}5\text{ m}$ góc $45^\circ$; thực hiện chu trình đo khí thải gia tốc tự do từ 3 đến 15 chu trình trên thiết bị phân tích khói.

Phương pháp đánh giá (Assessment methods)

Việc đánh giá kết quả học tập được thực hiện theo tiêu chí định lượng:

  • Đánh giá quá trình: Độ chính xác trong thao tác chuẩn bị xe, chuẩn bị thiết bị đo, tuân thủ an toàn kỹ thuật (chèn lốp khi thử nhíp, tắt các thiết bị phụ tải khi đo khí thải).
  • Đánh giá kết quả thực hành: Khả năng đo đạc chính xác các thông số vật lý (áp suất khí nén, độ rơ vô lăng, nồng độ phát thải, lực phanh bánh xe), tính toán đúng công thức sai lệch lực phanh $K_d$ và kết luận phương tiện "Đạt" hoặc "Không đạt" theo tiêu chuẩn đăng kiểm.

Hướng dẫn tự học

  • Tự tra cứu bảng ký hiệu viết tắt kiểu động cơ (OHC, DOHC, OHV, FI, EFI, W, A) và bảng mã ký tự VIN trên các dòng xe thương mại.
  • Luyện tập quy trình chuẩn bị đo khí thải và tiếng ồn: xác định tốc độ động cơ tương ứng với công suất cực đại ($n$), tính toán tỷ lệ $0{,}75n$ hoặc $0{,}5n$ để thiết lập chế độ đo chính xác.

Điểm nổi bật và cập nhật

Tích hợp hệ thống quy chuẩn kỹ thuật quốc gia

Giáo trình tích hợp các văn bản quy phạm pháp luật, quy chuẩn kỹ thuật quốc gia và hướng dẫn kỹ thuật chuyên ngành phục vụ trực tiếp công tác đăng kiểm xe cơ giới tại Việt Nam:

  • Quy định về định danh phương tiện: Quy định số 1549/C11(C26) ngày 26/10/1995 của Tổng cục Cảnh sát nhân dân - Bộ Nội vụ (nay thuộc Bộ Công an) về màu sắc và ký hiệu biển số; quy định đăng ký biển số mở rộng 5 chữ số có dấu chấm ngắt quãng áp dụng từ ngày 06/12/2010.
  • Tiêu chuẩn kích thước và an toàn kết cấu: Tiêu chuẩn TCVN 4145-85 áp dụng cho kích thước ô tô khách một tầng đóng từ xe tải; tiêu chuẩn TCVN 4461-87 về khoang và giá để hàng hóa trên xe khách.
  • Tiêu chuẩn hiệu quả phanh: Tiêu chuẩn 22 TCVN 224-2000 quy định quãng đường phanh và gia tốc chậm dần cho 4 nhóm phương tiện; tiêu chuẩn TCVN 5658-1999 về thử nghiệm hiệu quả phanh tay trên đường dốc và đường bằng phẳng.

Cập nhật tiêu chuẩn khí thải và bảo vệ môi trường

Giáo trình thể hiện lộ trình kiểm soát phát thải phương tiện cơ giới đường bộ:

  • Tích hợp Hướng dẫn số 370/ĐK ngày 11/04/2006 của Cục Đăng kiểm Việt Nam về quy trình kiểm tra khí thải cho cả hai nhóm động cơ cháy cưỡng bức (xăng, LPG, CNG) và động cơ cháy do nén (diesel).
  • Thiết lập bảng tiêu chuẩn giới hạn phát thải 3 mức (Mức 1 áp dụng trên toàn quốc từ ngày 01/07/2008):
Thành phần khí thải Đơn vị đo Mức 1 Mức 2 Mức 3
CO $%$ thể tích 4,5 3,5 3,0
HC (Động cơ 4 kỳ) ppm thể tích 1200 800 600
HC (Động cơ 2 kỳ) ppm thể tích 7800 7800 7800
HC (Động cơ đặc biệt) ppm thể tích 3300 3300 3300
Độ khói ($N$) $%$ HSU 72 60 50
Hệ số hấp thụ ($k$) $\text{m}^{-1}$ 2,96 2,13 1,61
  • Quy định mức giới hạn tiếng ồn tối đa cho phép theo phân cấp trọng lượng phương tiện ($G$) và công suất động cơ ($P$) dựa trên tiêu chuẩn đo âm thanh quốc tế IEC 651: xe hạng nhẹ ($G \le 3500\text{ kg}$) giới hạn $103\text{ dB}$, xe hạng trung và nặng ($G > 3500\text{ kg}$, $P > 150\text{ kW}$) giới hạn $107\text{ dB}$.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên chuyên ngành: Người học trình độ cao đẳng, đại học ngành Công nghệ ô tô, Kỹ thuật cơ khí động lực, Kỹ thuật phương tiện giao thông. Giáo trình đóng vai trò là học phần hoàn thiện kiến thức chẩn đoán, đánh giá kỹ thuật phương tiện trước khi tốt nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ bản về cơ lý thuyết, nguyên lý máy, vẽ kỹ thuật và các mô đun chuyên ngành: Kỹ thuật chung về ô tô, Trang bị điện ô tô, Sửa chữa gầm và động cơ ô tô.
  • Giảng viên và cơ sở đào tạo: Sử dụng làm tài liệu giảng dạy tích hợp lý thuyết - thực hành; khung tham chiếu để xây dựng phòng thực hành kiểm định, thiết kế bài giảng mô phỏng dây chuyền đăng kiểm cơ giới.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu tham khảo hữu ích cho kỹ thuật viên tại các trung tâm đăng kiểm xe cơ giới, xưởng sửa chữa bảo dưỡng ô tô, trạm kiểm tra kỹ thuật của doanh nghiệp vận tải.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho sinh viên, học viên ngành Công nghệ ô tô tại các trường cao đẳng nghề, trường đại học kỹ thuật, cũng như kỹ thuật viên ngành kiểm định, bảo dưỡng ô tô cần nắm vững quy trình kiểm tra xe cơ giới lưu hành.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các học phần cơ sở về cấu tạo động cơ đốt trong, hệ thống truyền lực, hệ thống chuyển động, hệ thống treo, hệ thống lái, hệ thống phanh và hệ thống trang bị điện ô tô.

3. Điểm khác biệt của giáo trình này so với các giáo trình bảo dưỡng, sửa chữa khác?

Giáo trình không tập trung vào quy trình tháo rã chi tiết hay đại tu cơ khí, mà tập trung vào phương pháp đánh giá, đo kiểm trạng thái kỹ thuật của ô tô nguyên chiếc theo các quy chuẩn, tiêu chuẩn kỹ thuật quốc gia (TCVN) và quy định của Cục Đăng kiểm Việt Nam.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học nên kết hợp đọc lý thuyết về thông số kỹ thuật với việc quan sát, thực hành thực tế trên xe; ghi nhớ các bảng phân loại mã số VIN, bảng ký hiệu mã động cơ và quy trình từng bước vận hành thiết bị đo khí xả, đo phanh, đo đèn chiếu sáng.

5. Có tài liệu bổ trợ nào được nêu trong giáo trình?

Giáo trình dẫn chiếu các tài liệu pháp lý và tiêu chuẩn kỹ thuật gồm:

  • Quyết định số 1549/C11(C26) của Tổng cục Cảnh sát nhân dân;
  • Hướng dẫn số 370/ĐK của Cục Đăng kiểm Việt Nam;
  • Quyết định số 179 QĐ/VAR;
  • Các tiêu chuẩn kỹ thuật Việt Nam: TCVN 4145-85, TCVN 4461-87, 22 TCVN 224-2000, TCVN 5658-1999;
  • Tiêu chuẩn âm học quốc tế IEC 651.

Kết luận

Giáo trình Kỹ thuật kiểm định ô tô (MĐ OTO 29) cung cấp hệ thống tri thức và kỹ năng thực hành chuẩn xác về công tác kiểm tra, chẩn đoán trạng thái kỹ thuật của xe cơ giới theo quy định hiện hành. Với cấu trúc 7 bài học đi từ nhận dạng tổng quát, kiểm tra chi tiết các cụm tổng thành cơ giới - điện tử đến việc vận hành các thiết bị đo kiểm hiện đại, giáo trình thiết lập lộ trình học tập logic, đáp ứng trực tiếp yêu cầu nhân lực chuyên môn cho ngành công nghệ ô tô và hệ thống trạm đăng kiểm phương tiện tại Việt Nam. Người học được khuyến nghị kết hợp giáo trình này với các văn bản hướng dẫn nghiệp vụ đăng kiểm mới nhất của Cục Đăng kiểm Việt Nam để hoàn thiện năng lực nghề nghiệp.
