TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH KỸ THUẬT CƠ ĐIỆN TỬ VÀ HỆ THỐNG XỬ LÝ THÔNG TIN

Tổng quan về giáo trình (250-300 từ)

Giáo trình thuộc khối kiến thức chuyên ngành của chương trình đào tạo Kỹ sư Cơ điện tử, Kỹ thuật Điều khiển và Tự động hóa, và Kỹ thuật Điện - Điện tử ở bậc đại học. Tài liệu đóng vai trò cầu nối trung gian giữa kỹ thuật đo lường phần cứng, cấu trúc mạch điện tử số và kỹ thuật tích hợp hệ thống điều khiển tự động hóa công nghiệp.

Mục tiêu học tập của giáo trình tập trung trang bị cho người học:

  • Nắm vững đặc điểm cấu tạo, nguyên lý vận hành của các loại cảm biến công nghiệp thông dụng (cảm biến tiệm cận điện cảm, cảm biến tiệm cận điện dung, cảm biến siêu âm).
  • Hiểu rõ kỹ thuật đấu nối mạch ngõ ra (NPN, PNP), phương pháp định vị và chẩn đoán lỗi trong quá trình vận hành thiết bị đo.
  • Làm chủ phương pháp biểu diễn dữ liệu, chuyển đổi cơ số, đại số logic và kỹ thuật thiết kế mạch tổ hợp số (mã hóa ưu tiên, giải mã, dồn kênh) phục vụ khối xử lý trung tâm.
  • Phân tích, tính toán và đọc hiểu sơ đồ nguyên lý của các hệ thống cơ điện tử thực tế như trung tâm gia công CNC, hệ thống lò hồ quang và trạm phân loại phôi tự động.

Cấu trúc giáo trình tiếp cận theo mô hình phân tầng của một hệ thống cơ điện tử tiêu chuẩn: từ tầng thu thập dữ liệu vật lý (Bài 4: Kỹ thuật đo lường cảm biến), chuyển sang tầng xử lý và chuyển đổi dữ liệu số (Bài 5: Khái niệm xử lý thông tin trong hệ thống cơ điện tử), đến tầng ứng dụng điều khiển hệ thống cơ điện tử tích hợp (Bài 6: Các ví dụ điển hình hệ thống cơ điện tử). Điểm đặc trưng của tài liệu là tính nhất quán về mặt dữ liệu kỹ thuật, liên kết chặt chẽ giữa giải thuật xử lý tín hiệu logic với các cơ cấu chấp hành và thiết bị công nghiệp thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

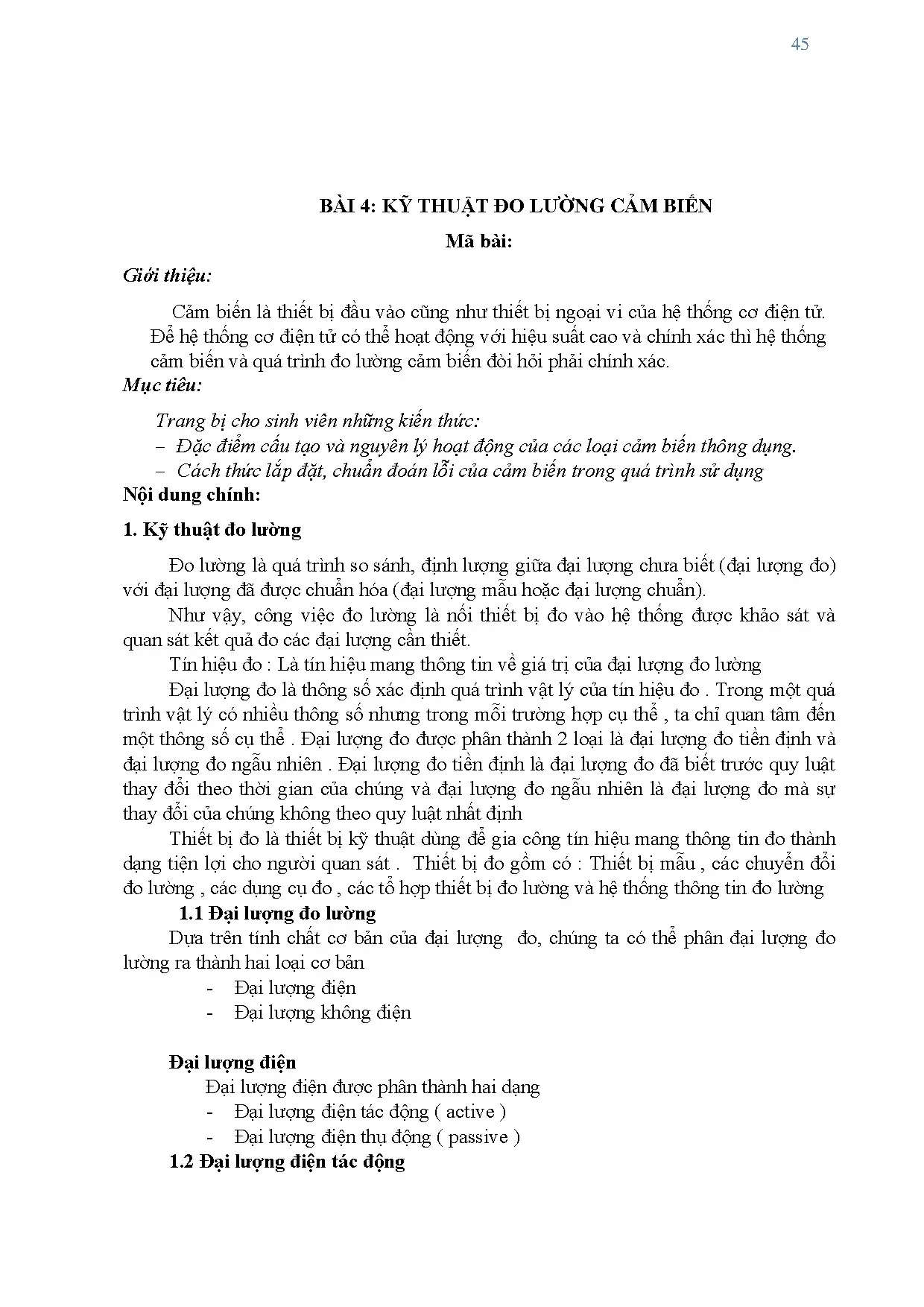

  • Bài 4: Kỹ thuật đo lường cảm biến: Cung cấp định nghĩa đo lường, tín hiệu đo và phân loại đại lượng đo (tiền định, ngẫu nhiên). Phân tích hai nhóm đại lượng đo lường: đại lượng điện (tác động - active như điện áp, dòng điện, công suất; thụ động - passive như điện trở, điện cảm, điện dung, hỗ cảm) và đại lượng không điện (nhiệt độ, lực, áp suất, ánh sáng, tốc độ). Trình bày chi tiết hàm biến đổi cảm biến $s = F(m)$, tương quan 5 giác quan với các thiết bị cảm nhận, hệ thống phân loại cảm biến (theo hiện tượng vật lý, hóa học, sinh học; dạng kích thích; tính năng kỹ thuật; mô hình mạch thay thế tích cực/thụ động). Đi sâu vào cấu tạo 4 khối, nguyên lý và ứng dụng của:

    • Cảm biến tiệm cận điện cảm (loại có bảo vệ - Shielded và không bảo vệ - Un-Shielded; các yếu tố ảnh hưởng gồm vật liệu, kích thước, bề dày vật $\ge 1\text{ mm}$).
    • Cảm biến tiệm cận điện dung (nhận diện chất lỏng, phi kim; ví dụ mã E2KQ-X10ME1).
    • Cảm biến tiệm cận siêu âm (nguồn $10\text{--}30\text{ VDC}$, ngõ ra analog $4\text{--}20\text{ mA} / 0\text{--}10\text{ V}$, độ phân giải $0{,}172\text{ mm}$, tần số chuyển mạch $1\text{--}125\text{ Hz}$).
    • Cấu hình ngõ ra transistor NPN/PNP (cảm biến 2 dây, 3 dây với các màu dây BN: $+24\text{V}$, BU: $0\text{V}$, BK: tải L, và cảm biến 4 dây; sơ đồ mắc song song và nối tiếp).

  • Bài 5: Khái niệm xử lý thông tin trong hệ thống cơ điện tử: Trình bày cấu trúc hệ đếm nhị phân (bit, nibble, byte, word; trọng số MSB, LSB). Quy tắc biểu diễn số học: dấu và trị số thật, số bù 1, số bù 2; các phép toán cộng, trừ (vay bit), nhân, chia nhị phân. Phương pháp chuyển đổi cơ số giữa hệ thập phân, nhị phân, thập lục phân (phần nguyên chia 2 lấy dư, phần lẻ thực hiện quy tắc nhân 2 trừ 1). Hệ thống các loại mã: mã BCD, mã Gray (mã phản chiếu/cách khoảng đơn vị). Thiết kế mạch số tổ hợp:

    • Mạch mã hóa $2^n$ sang $n$, mã hóa ưu tiên 4 sang 2 (dùng bảng Karnaugh), khảo sát vi mạch mã hóa ưu tiên 8 sang 3 IC 74148 (các chân điều khiển Ei, Eo, Gs).
    • Mạch tạo mã BCD cho số thập phân.
    • Mạch giải mã $n$ sang $2^n$: giải mã 2 sang 4, 3 sang 8; khảo sát các vi mạch giải mã IC 74139 (kép 2 sang 4), IC 74138 (3 sang 8), IC 74154 (4 sang 16).
    • Ứng dụng mạch giải mã trong tổng hợp hàm logic (dùng cổng OR, định lý De Morgan) và giải mã địa chỉ bộ nhớ bán dẫn.

  • Bài 6: Các ví dụ điển hình hệ thống cơ điện tử: Khảo sát các cấu trúc cơ điện tử trong công nghiệp:

    • Hệ thống lò hồ quang điện (Arc Furnace): Sơ đồ mạch lực gồm cầu dao cách ly CL, máy cắt 1MC, 2MC, cuộn kháng LK, máy biến áp lò BAL (dòng thứ cấp lên đến hàng chục đến hàng trăm kA), điện cực ĐC. Phân tích 3 phương pháp điều khiển công suất ($I_{hq} = \text{const}$, $U_{hq} = \text{const}$, và phương pháp duy trì tổng trở tối ưu $Z_{hq} = \text{const}$). Phân tích mạch tự động khống chế dịch cực dùng máy điện khuếch đại MĐKĐ kết hợp 3 cuộn kích từ CFA, CĐC1, CĐC2, rơle dòng điện RD, rơle điện áp RA, rơle thời gian RTh.
    • Quy trình nhiệt luyện tách kim loại phế thải: Khảo sát dải nhiệt độ tách lớp bo mạch điện tử ($250\text{--}350^\circ\text{C}$ nung trong $15\text{--}30$ phút tách $55%$ khối lượng đồng) và các thông số phát sinh khí thải ($600\text{--}800^\circ\text{C}$).
    • Trung tâm gia công CNC: Cấu trúc máy phay CNC trục đứng và trục ngang; các bộ phận trục chính côn, ụ trục chính (trục Z), bàn máy (trục X-Y), thân máy, bộ thay dao tự động ATC (ổ tích dao và tay máy), các loại dao phay mặt phẳng, dao phay ngón.
    • Mô hình trạm phân loại sản phẩm tự động: Khảo sát vị trí phôi, xy lanh khí nén ($5\text{-}1, 5\text{-}2, 5\text{-}3$), cảm biến vị trí ($5\text{-}5, 5\text{-}6, 5\text{-}7$), cảm biến phôi (SC1/Sensor $5\text{-}1$, SC2/Sensor $5\text{-}2$, SC3/Sensor $5\text{-}3$), động cơ AC điều khiển qua biến tần FR-E700. Bảng đặc tả chi tiết tín hiệu ngõ vào X000 đến X015 (encoder pha A, B, Z, sensor, nút nhấn SB1, SB2, dừng khẩn QS, công tắc SA) và tín hiệu ngõ ra Y000 đến Y011 (lệnh biến tần STF, RH, van điện từ $1\text{Y}, 2\text{Y}, 3\text{Y}$, đèn báo HL1, HL2, HL3).
[Môi trường vật lý]

Kiến thức nền tảng được xây dựng

  • Lý thuyết đo lường đại lượng vật lý: Phân định bản chất tín hiệu đo, các sai số do tiêu hao năng lượng trên phần tử thụ động, mô hình toán học biến đổi tín hiệu không điện sang tín hiệu điện $s = F(m)$.
  • Đại số logic và biểu diễn số học máy tính: Hệ thức trọng số nhị phân tổng quát $A_{10} = \sum a_k 2^k$, nguyên lý bù 2 trong số học có dấu, phương pháp bảng Karnaugh rút gọn hàm logic và định lý De Morgan chuyển đổi cổng.
  • Nguyên lý điều khiển tự động và cân bằng điện từ: Cơ chế phản hồi âm áp, tổng hợp sức từ động $F_t = F_1 - F_A$ trong máy điện khuếch đại, thuật toán duy trì tổng trở hồ quang $Z_{hq} = \text{const}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đấu nối cảm biến 2 dây, 3 dây, 4 dây chuẩn NPN/PNP; ghép nối liên tầng các IC chức năng (ghép 2 IC 74148 mở rộng 16 sang 4 đường; ghép IC 74138 mở rộng 4 sang 16 đường).
  • Kỹ năng phân tích (Analytical skills): Lập bảng sự thật (truth table), tính toán chuyển đổi các hệ đếm (nhị phân, thập phân, bát phân, thập lục phân), phân tích lưu trình trạng thái của trạm phân loại.
  • Năng lực thực tiễn (Practical competencies): Đọc hiểu và phân tích bảng địa chỉ vào/ra (I/O mapping) cho thiết bị điều khiển logic (PLC), kết nối biến tần FR-E700 và điều khiển cơ cấu chấp hành khí nén.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được xây dựng theo phương pháp tiếp cận sư phạm kỹ thuật thực chứng (evidence-based technical pedagogy), kết hợp chặt chẽ giữa diễn giải toán học mạch số và mô hình phần cứng công nghiệp:

  • Phương pháp giảng dạy: Giảng viên sử dụng các sơ đồ nguyên lý mạch điện, bảng sự thật của vi mạch chuẩn và bảng phân bổ tín hiệu I/O làm trung tâm bài giảng. Nội dung lý thuyết đi kèm các bước chuyển đổi cụ thể (như thuật toán "nhân 2 trừ 1" đối với phần lẻ thập phân).
  • Hệ thống bài tập và nghiên cứu tình huống (Case studies):
    • Bài tập định lượng: Chuyển đổi cơ số thập phân sang nhị phân/thập lục phân (ví dụ: các số $12; 24; 192; 2079; 15492; 0{,}25; 0{,}375; 17{,}150; 192{,}1875$); thực hiện phép tính số học bù 1, bù 2; mã hóa BCD và chuyển đổi mã Gray.
    • Bài tập thiết kế mạch logic: Thiết kế mạch mã hóa 32 sang 5 dùng IC 74148, mạch giải mã 4 sang 16 từ mạch giải mã 2 sang 4, thiết kế bộ dồn kênh MUX 4:1 từ MUX 2:1, cài đặt hàm logic $Y = f(A,B,C)$ dùng IC 74138 kết hợp cổng logic.
    • Nghiên cứu tình huống ứng dụng: Phân tích nguyên lý dịch cực tự động lò hồ quang khi điện cực chạm kim loại ($I_{hq} = \max, U_{hq} \approx 0$) và khi duy trì hồ quang ($I_{hq}$ giảm, $U_{hq}$ tăng); phân tích quy trình phân loại phôi kim loại/phi kim trên trạm phân loại khí nén.
  • Phương pháp đánh giá: Đánh giá năng lực người học thông qua khả năng tối giản hàm logic, thiết kế sơ đồ mạch ghép nối vi mạch, giải thích chính xác trạng thái kích hoạt cảm biến và đọc hiểu bảng phân bổ tín hiệu điều khiển X000--X015, Y000--Y011.
  • Hướng dẫn tự học: Người học tự giải hệ thống bài tập tính toán cuối mỗi bài, lập bảng trạng thái cho các vi mạch logic tổ hợp, và tự vẽ lại sơ đồ đấu dây cảm biến công nghiệp theo chuẩn tải NPN/PNP.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các kiến thức kỹ thuật đo lường và xử lý điều khiển với các đặc trưng kỹ thuật cụ thể:

  • Tích hợp liên ngành Đo lường - Số hóa - Điều khiển: Giáo trình không tách rời lý thuyết đo lường với vi mạch số mà liên kết từ khâu thu nhận tín hiệu vật lý của cảm biến đến khâu mã hóa/giải mã và xuất tín hiệu điều khiển chấp hành.
  • Đặc tả chi tiết vi mạch và linh kiện công nghiệp: Cung cấp thông số vận hành và bảng chân trung thực của các dòng IC logic chuẩn (74148, 74138, 74139, 74154), cảm biến tiệm cận thương mại (E2KQ-X10ME1), biến tần công nghiệp (FR-E700).
  • Trực quan hóa sơ đồ đấu dây và ngõ ra: Trình bày chi tiết sơ đồ chân màu dây (BN, BU, BK), cấu hình cực thu hở NPN/PNP, các mạch ghép nối tiếp và song song hai cảm biến để thực hiện hàm logic phần cứng.
  • Minh họa bằng hệ thống công nghiệp thực tế: Đưa vào các đối tượng kỹ thuật đa dạng: từ hệ thống luyện kim công suất lớn (lò hồ quang với MBA lò BAL, dòng thứ cấp hàng trăm kA), công nghệ thu hồi kim loại bo mạch phế thải, đến máy công cụ CNC (trục đứng, trục ngang, hệ thống thay dao tự động ATC) và trạm phân loại phôi tự động dùng khí nén.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Phân hạng người học: Giáo trình được biên soạn phục vụ sinh viên đại học từ năm thứ hai đến năm thứ tư thuộc các ngành: Kỹ thuật Cơ điện tử, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Điện - Điện tử, và Công nghệ Kỹ thuật Cơ khí.
  • Kiến thức tiên quyết (Prerequisites):
    • Vật lý đại cương: Nắm vững phần tĩnh điện học, từ trường, cảm ứng điện từ và sóng âm.
    • Kỹ thuật mạch điện: Nắm vững định luật Ohm, Kirchhoff, các thông số mạch điện $R, L, C, M$, đại lượng điện tác động và thụ động.
    • Linh kiện điện tử cơ bản: Hiểu rõ nguyên lý hoạt động của diode, transistor BJT, cổng logic cơ bản (AND, OR, NOT, NAND, NOR).
  • Phạm vi sử dụng đối với giảng viên: Tài liệu dùng để xây dựng đề cương bài giảng lý thuyết, biên soạn bài tập thiết kế mạch số tổ hợp và hướng dẫn nội dung thí nghiệm cảm biến - đo lường cơ điện tử.
  • Mục đích tự học và tra cứu: Thích hợp cho kỹ sư tự động hóa, kỹ thuật viên bảo trì hệ thống sản xuất tra cứu bảng sự thật vi mạch số, sơ đồ đấu dây ngõ ra cảm biến và sơ đồ điều khiển trạm phân loại sản phẩm.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình phục vụ sinh viên đại học, học viên cao học kỹ thuật và kỹ sư chuyên ngành Cơ điện tử, Tự động hóa, Điện tử công nghiệp cần tài liệu chuẩn về đo lường cảm biến và mạch logic số.

2. Cần chuẩn bị kiến thức nền nào trước khi học?

Người học cần hoàn thành các học phần Vật lý điện từ học, Mạch điện cơ bản và Linh kiện bán dẫn để tiếp thu các nội dung về hàm chuyển đổi cảm biến và mạch tích hợp số.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Tài liệu cung cấp trực tiếp các sơ đồ đấu nối phần cứng thực tế (màu dây, cấu hình NPN/PNP, vi mạch họ 74xx, biến tần FR-E700) và bảng phân bổ địa chỉ I/O chi tiết của hệ thống công nghiệp thay vì chỉ trình bày mô hình lý thuyết thuần túy.

4. Làm sao để tự học giáo trình đạt hiệu quả cao?

Người học nên học tuần tự: nắm vững cấu trúc phần cứng cảm biến ở Bài 4, thực hành giải toàn bộ bài tập chuyển đổi cơ số và tối giản mạch số ở Bài 5, sau đó phân tích lưu trình vận hành của các case study công nghiệp ở Bài 6.

5. Giáo trình có tài liệu bài tập kèm theo không?

Mỗi bài học đều tích hợp hệ thống câu hỏi lý thuyết, bài toán tính toán chuyển đổi cơ số định lượng, bài toán thiết kế mạch tổ hợp dùng IC chuẩn và bài toán lập trình điều khiển trạm phân loại.

Kết luận (150 từ)

Giáo trình thiết lập một hệ thống tri thức kỹ thuật hoàn chỉnh: khởi đầu từ việc thu nhận tín hiệu vật lý của cảm biến tiệm cận (Bài 4), chuyển tiếp qua quá trình số hóa, mã hóa và giải mã logic số (Bài 5), và kết thúc ở khâu điều khiển các cơ cấu chấp hành trong hệ thống cơ điện tử tích hợp (Bài 6).

Lộ trình học tập đề xuất:

  1. Nghiên cứu nguyên lý đo lường, hàm $s = F(m)$ và sơ đồ đấu dây cảm biến tiệm cận điện cảm, điện dung, siêu âm.
  2. Thực hành tính toán số học bù 1, bù 2, chuyển đổi cơ số và thiết kế mạch logic với IC 74148, IC 74138.
  3. Phân tích nguyên lý điều khiển hệ thống thực tế: lò hồ quang điện, máy CNC và bảng địa chỉ I/O trạm phân loại phôi.

Tài liệu bổ trợ tham khảo:

  • Sổ tay tra cứu vi mạch số TTL/CMOS họ 74xx (74148, 74138, 74139, 74154).
  • Hướng dẫn kỹ thuật vận hành và cài đặt biến tần công nghiệp FR-E700.
  • Tài liệu kỹ thuật van điện từ và cơ cấu chấp hành xy lanh khí nén công nghiệp.
