Giới thiệu dự án

Bối cảnh và thực trạng ngành công nghiệp sản xuất bia

Ngành công nghiệp sản xuất bia đóng vai trò chủ lực trong nhóm ngành công nghiệp chế biến nông sản và công nghệ lên men thực phẩm tại Việt Nam. Theo thống kê của Hiệp hội Bia - Rượu - Nước giải khát Việt Nam (VBA), sản lượng tiêu thụ bia nội địa bình quân đạt trên 4 tỷ lít/năm, đóng góp hàng chục nghìn tỷ đồng vào ngân sách quốc gia. Để đáp ứng nhu cầu thị trường ngày càng mở rộng, Tổng công ty Cổ phần Bia - Rượu - Nước giải khát Sài Gòn (SABECO) liên tục nâng cấp các nhà máy chi nhánh, tiêu biểu là Nhà máy Bia Sài Gòn - Đắk Lắk với công suất thiết kế 70 triệu lít/năm (~700.000 hl/năm).

+-----------------------------------------------------------------------------------+
|                        CHỈ TIÊU SẢN XUẤT NHÀ MÁY BIA ĐẮK LẮK                      |
+---------------------+-----------------------+-------------------------------------+
| Công suất thiết kế  | 70.000.000 L/năm      | ~700.000 hl/năm                     |
| Quy mô mẻ nấu       | 104 - 105 hl/mẻ       | 3 ca/ngày (9 mẻ/ngày)               |
| Tiêu hao nước       | 8 hl nước/1 hl bia    | Hệ thống xử lý trung tâm            |
| Tỷ lệ thế liệu gạo  | 25% w/w               | Giảm giá thành, tăng độ bền keo     |
+---------------------+-----------------------+-------------------------------------+

Vấn đề kỹ thuật và điểm nghẽn sản xuất (Problem Statement)

Trong các dây chuyền sản xuất bia Lager công nghiệp quy mô lớn, các nhà máy đối mặt với nhiều thách thức kỹ thuật cốt lõi:

  • Chi phí thiết bị cơ khí chuyên dụng: Các thiết bị tĩnh/không sinh công (tank lên men CCT, silo nguyên liệu, bồn lắng xoáy Whirlpool, thiết bị lọc Lauter Tun) chủ yếu phải nhập khẩu với chi phí CAPEX cao, phụ thuộc chuyên gia nước ngoài khi bảo trì.
  • Tối ưu hóa thời gian chu kỳ mẻ: Quá trình lọc bã hèm truyền thống kéo dài do hiện tượng bó chặt màng lọc khi sử dụng tỷ lệ gạo thay thế cao (25%), làm nghẽn mao dẫn dòng chảy.
  • Kiểm soát chất lượng chuyển hóa sinh hóa: Khống chế quá trình dịch hóa/đường hóa tinh bột gạo chưa qua tiền xử lý, kiểm soát hàm lượng diacetyl trong lên men và ổn định độ đắng từ hoa houblon ($\alpha$-acid).

Mục tiêu dự án

  1. Khảo sát và chuẩn hóa quy trình công nghệ: Tối ưu hóa chuỗi dây chuyền sản xuất bia Lager từ khâu xử lý nguyên liệu, xay nghiền, nấu đường hóa, houblon hóa, lắng trong, làm lạnh nhanh, đến lên men chính/phụ và lọc bia thành phẩm.
  2. Tính toán và thiết kế kết cấu thiết bị tối ưu: Phân tích thông số kỹ thuật các thiết bị chính (máy nghiền malt ướt 5 t/h, máy nghiền búa 2 t/h, nồi nấu cháo/nồi malt, bồn Lauter Tun đáy giả rẻ quạt, nồi đun sôi ống chùm 79 ống, bồn Whirlpool góc côn 1%, hệ thống 17 tank CCT vỏ áo glycol).
  3. Đánh giá hiệu quả kinh tế - kỹ thuật: Nghiên cứu cơ sở nội địa hóa chế tạo thiết bị không sinh công nhằm giảm chi phí đầu tư ban đầu từ 25 - 35% mà vẫn đảm bảo tiêu chuẩn TCVN và quy chuẩn nội bộ SABECO.

Phương pháp tiếp cận và giải pháp

Đề tài áp dụng phương pháp nghiên cứu thực nghiệm tại chỗ kết hợp đối chuẩn (benchmarking) dữ liệu vận hành thực tế tại Nhà máy Bia Sài Gòn - Đắk Lắk:

  • Sử dụng phương pháp nấu đun sôi 1 lần (Single Decoction) kết hợp 2 giai đoạn bổ sung malt lót (15% khối lượng gạo) để dịch hóa hoàn toàn tinh bột gạo.
  • Ứng dụng công nghệ nghiền ướt malt đại mạch có ngâm dịch 63°C, giúp giữ nguyên vẹn vỏ trấu làm lớp vật liệu lọc tự nhiên, tăng độ rỗng khối bã và rút ngắn thời gian lọc 10 - 20%.
  • Bổ sung enzyme ngoại sinh Maturex ($\alpha$-acetolactate decarboxylase) trực tiếp trong quá trình cấy men để chuyển hóa trực tiếp $\alpha$-acetolactate thành acetoin, hạn chế tạo tiền chất diacetyl.
[Malt Pilsen + Gạo 25%]

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tập trung vào phân xưởng xay nghiền - nấu, phân xưởng lên men - lọc, hệ thống phụ trợ CIP và cấp nước công nghệ cho chủng loại bia Lager nồng độ cao (High Gravity Brewing, nồng độ dịch đường ban đầu 12.95 - 13.10°P).
  • Giới hạn: Nghiên cứu không đi sâu vào phân tích động học gen của nấm men và thiết kế chi tiết cơ khí của dây chuyền chiết rót đóng lon/chai tự động tốc độ cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+---------------------------------------------------------------------------------------------------+
|                            SO SÁNH CÁC PHƯƠNG PHÁP NẤU VÀ NGHIỀN NGUYÊN LIỆU                      |
+--------------------+---------------------------------------+--------------------------------------+
| Giải pháp          | Ưu điểm kỹ thuật                      | Hạn chế / Thách thức                 |
+--------------------+---------------------------------------+--------------------------------------+
| Nghiền khô malt    | Thiết bị đơn giản, vốn đầu tư thấp    | Vỏ trấu bị vỡ vụn, tăng độ nghẽn bã, |
| truyền thống       |                                       | thời gian lọc kéo dài >120 phút      |
+--------------------+---------------------------------------+--------------------------------------+
| Nghiền ướt malt    | Vỏ trấu nguyên vẹn tạo màng lọc xốp,  | Yêu cầu kiểm soát nhiệt độ ngâm      |
| (Đề tài áp dụng)   | giảm 10-20% thời gian lọc, giảm đục   | nghiêm ngặt (63°C), chống chua hóa   |
+--------------------+---------------------------------------+--------------------------------------+
| Phương pháp nấu    | Tiết kiệm nhiệt năng, chu kỳ ngắn,    | Hiệu suất thu hồi chất chiết thấp    |
| ngâm (Infusion)    | phù hợp dịch đường 100% malt          | đối với thế liệu gạo cứng (<75%)     |
+--------------------+---------------------------------------+--------------------------------------+
| Phương pháp đun sôi| Phá vỡ triệt để màng tinh bột gạo,   | Tiêu tốn năng lượng nhiệt hơi, cần   |
| 1 lần (Decoction)  | hiệu suất chiết ly tinh bột >80%      | kiểm soát chống cháy khê đáy nồi     |
+--------------------+---------------------------------------+--------------------------------------+

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must-have: Kiểm soát độ chua pH dịch đường hóa ở 5.2 - 5.4; nồng độ chất khô dịch hèm trước lên men 12.95 - 13.10°P; kiểm soát nhiệt độ lên men chính 8°C $\pm$ 0.5°C; mật độ men gieo $10 - 20 \times 10^6\text{ tế bào/ml}$.
  • Should-have: Tự động hóa đảo cào bã Lauter Tun theo chênh lệch áp suất $\Delta P$; thu hồi $\text{CO}_2$ độ tinh khiết $\ge 99.8%$; làm lạnh nhanh dịch đường xuống 6 - 8°C trong thời gian $<45\text{ phút}$.
  • Could-have: Tích hợp bộ thu hồi nhiệt từ hơi đun sôi houblon để gia nhiệt sơ bộ nước cấp nấu lên 80°C.
  • Won't-have (giai đoạn này): Ứng dụng hệ thống sắc ký khí trực tuyến (Online GC) giám sát diacetyl thời gian thực trên từng bồn CCT.

Thiết kế hệ thống và thông số công nghệ

graph TD
    A["Silo Malt (Jeowhite)"] -->|Vít tải & Gàu tải| B["Hệ thống làm sạch: Nam châm + Tách rác 4t/h + Tách đá chân không 4-5 mbar"]
    C["Silo Gạo 30 tấn"] -->|Vít tải| D["Làm sạch gạo 2t/h + Máy nghiền búa 88 búa 2000 rpm"]
    B --> E["Cân định lượng 1450kg"]
    E -->|Trích malt lót 1 & 2: 76kg| F["Nồi nấu cháo (Áo hơi đáy/thân, cách nhiệt 100mm)"]
    D -->|480kg bột gạo| F
    E -->|1374kg malt| G["Máy nghiền malt ướt (Trục 0.4mm, ngâm 63°C, sữa malt 45°C)"]
    G --> H["Nồi Malt (Đạm hóa 50°C, Hội cháo 65°C, Đường hóa 75°C, Hạ 76°C)"]
    F -->|Hội cháo 100°C| H
    H --> I["Nồi Lọc Lauter Tun (Đáy giả rẻ quạt, dao cào bã, lọc 75-85 hl/h)"]
    I -->|Dịch cốt 16°P + Nước rửa bã 76°C| J["Nồi Houblon hóa (Ống chùm 79 ống, hơi 2 bar, 104 hl/mẻ)"]
    J --> K["Bồn lắng xoáy Whirlpool (Vào 12-14 m/s, Dt=3400mm)"]
    K --> L["Trao đổi nhiệt tấm bản (Làm lạnh 6-8°C) + Sục O2 vô trùng"]
    L --> M["Hệ thống 17 Tank CCT (Lên men chính 8°C, Phụ 0-5°C, Glycol 3 vùng)"]
    M --> N["Lọc trong Diatomite (Hyflo + STD Super-cel) & TBF Bright Beer Tank"]

Bảng thông số kỹ thuật Technology Stack & Process Parameters

+-------------------------------------------------------------------------------------------------------+
|                                THÔNG SỐ VẬN HÀNH THIẾT BỊ VÀ CÔNG NGHỆ CHỦ CHỐT                       |
+--------------------------+------------------------------+---------------------------------------------+
| Thiết bị / Hạng mục      | Thông số thiết kế            | Điều kiện vận hành chuẩn                    |
+--------------------------+------------------------------+---------------------------------------------+
| Máy nghiền malt ướt      | Năng suất: 5 tấn/h           | Khe hở trục: 0.4 mm; Nước ngâm: 63°C        |
|                          | Động cơ cánh khế: 3-phase AC | Tỷ lệ nước/malt: 0.72 hl/100kg malt         |
+--------------------------+------------------------------+---------------------------------------------+
| Máy nghiền búa (Gạo)     | Năng suất: 2 tấn/h; 37 kW    | 88 cánh búa (11 hàng); Lưới sàng: 2.0 mm;   |
|                          | Tốc độ roto: 2000 vòng/phút  | Hút bụi chân không xyclon xung khí nén 6 bar|
+--------------------------+------------------------------+---------------------------------------------+
| Nồi đường hóa (Malt Tun) | Thể tích hữu ích: ~25 m³     | Gia nhiệt áo hơi đáy/thân; Cánh khuấy 18 rpm|
|                          | Bọc bông thủy tinh: 100 mm   | pH tối ưu: 5.2 - 5.4 (Acid lactic 1200 ml)  |
+--------------------------+------------------------------+---------------------------------------------+
| Bồn lọc Lauter Tun       | Công suất lọc: 75 - 85 hl/h  | Đáy giả khe hẹp 25 mm; Dao gạt bã tự động;  |
|                          | Bơm tuần hoàn dịch đục 5 min | Nước rửa bã: 76°C qua 3 giai đoạn (124 hl)  |
+--------------------------+------------------------------+---------------------------------------------+
| Nồi đun sôi Houblon      | Đường kính: 3160 mm; V=23 m³ | Bộ trao đổi nhiệt 79 ống chùm; Hơi 2.0 bar; |
|                          | Bốc hơi: 8 - 12%/h           | Thời gian sôi: 70 - 80 min; Hop 1 & Hop 2   |
+--------------------------+------------------------------+---------------------------------------------+
| Bồn lắng Whirlpool       | Đường kính: 3400 mm; V=17.8m³| Vận tốc tiếp tuyến: 12 - 14 m/s; Độ dốc: 1%;|
|                          | Lắng cặn nóng: 20 phút       | Hiệu suất tách cặn thô protein: >95%        |
+--------------------------+------------------------------+---------------------------------------------+
| Tank lên men CCT         | 13 tank 106.5 m³, 4 tank 53m³| Lên men chính: 8°C, 0 bar, 5-7 ngày;        |
|                          | 3 áo lạnh Glycol độc lập     | Lên men phụ: 0 - 5°C, 0.7 - 1.0 bar, 9 ngày |
+--------------------------+------------------------------+---------------------------------------------+

Phương pháp luận và kế hoạch triển khai

+---------------------------------------------------------------------------------------------------+
|                           MA TRẬN QUẢN TRỊ RỦI RO CÔNG NGHỆ (RISK ASSESSMENT)                     |
+-----------------------+----------+----------------------------------------------------------------+
| Rủi ro kỹ thuật       | Mức độ   | Giải pháp kiểm soát & Giảm thiểu                               |
+-----------------------+----------+----------------------------------------------------------------+
| Nghẽn bã lọc Lauter   | Cao      | Duy trì nhiệt độ 76°C; hạ dao cào bã 30 mm đảo xốp lớp hèm     |
| Khê khét nồi gạo      | Trung bình| Duy trì cánh khuấy liên tục 24 rpm; phân phối nhiệt áo hơi đáy |
| Ôxy hóa dịch đường    | Cao      | Nạp dịch đáy nồi, sục khí O2 vô trùng sau làm lạnh nhanh 6-8°C  |
| Nhiễm tạp vi sinh     | Rất cao  | Quy trình CIP 5 bước tự động (Xút 2%, Acid 1.5%, Nước nóng 85°C|
+-----------------------+----------+----------------------------------------------------------------+

Implementation và kết quả

Quy trình công nghệ và thuật toán điều khiển mashing

Logic điều khiển tự động hóa quá trình nấu 2 nồi (Decoction Mashing Process) được biểu diễn qua cấu trúc điều khiển PLC chuẩn:

class BrewingControlSystem:
    def __init__(self, batch_id: str, malt_mass_kg: float = 1374.0, rice_mass_kg: float = 480.0):
        self.batch_id = batch_id
        self.malt_mass = malt_mass_kg
        self.rice_mass = rice_mass_kg
        self.mash_ph = 5.8
        self.current_temp = 26.0

    def execute_cereal_cooker_process(self):
        """Quy trình nồi gạo: Dịch hóa và hồ hóa tinh bột thế liệu"""
        # Giai đoạn 1: Nạp malt lót 1 (38 kg) + nước 26°C (12 hl) + 480 kg bột gạo
        # Bổ sung 350 ml H2SO4 10% để chỉnh pH = 5.2 - 5.6
        self.heat_to(target_temp=72.0, rate_deg_per_min=1.2)
        self.hold_temperature(duration_min=20) # Dịch hóa lần 1 bởi alpha-amylase malt lót

        self.heat_to(target_temp=83.0, rate_deg_per_min=1.5)
        self.hold_temperature(duration_min=5)  # Trương nở và hồ hóa

        # Hạ nhiệt bằng 3 hl nước 26°C về 72°C và bổ sung malt lót 2 (38 kg)
        self.cool_down(target_temp=72.0, addition_water_hl=3.0)
        self.hold_temperature(duration_min=25) # Cắt mạch giảm độ nhớt dịch cháo

        self.heat_to(target_temp=100.0, rate_deg_per_min=1.5)
        self.hold_temperature(duration_min=15) # Đun sôi chín hoàn toàn tinh bột

    def execute_malt_mash_process(self):
        """Quy trình nồi malt: Đạm hóa, hội cháo và đường hóa triệt để"""
        # Nghiền malt ướt 1374 kg với 10 hl nước 63°C -> sữa malt 45°C
        # Bổ sung 1200 ml Acid Lactic + 1.5 kg CaCl2 khan -> Đạt pH 5.2 - 5.4
        self.heat_to(target_temp=50.0, rate_deg_per_min=1.0)
        self.hold_temperature(duration_min=5)  # Giai đoạn đạm hóa (Protease hoạt động)

        # Bơm hội cháo 100°C từ nồi gạo sang -> Nhiệt độ hỗn hợp đạt 60 - 65°C
        self.mix_decoction_mash(target_temp=65.0)
        self.hold_temperature(duration_min=20) # Giai đoạn tạo đường Maltose (beta-amylase)

        self.heat_to(target_temp=75.0, rate_deg_per_min=1.0)
        self.hold_temperature(duration_min=20) # Giai đoạn đường hóa triệt để (alpha-amylase)

        # Kiểm tra phản ứng Iod: Nếu không còn tinh bột sót, nâng lên 76°C để đi lọc
        if self.iodine_test_passed():
            self.heat_to(target_temp=76.0, rate_deg_per_min=1.0)
            self.transfer_to_lauter_tun()

Cơ chế tính toán cân bằng chất đắng Iso-$\alpha$-Acid trong Houblon hóa

Lượng $\alpha$-acid bổ sung từ cao hoa (Hop Extract) và hoa viên (Hop Pellets) được tính toán chính xác để đạt nồng độ đắng theo công thức:

$$\text{Tổng khối lượng }\alpha\text{-acid} = (m_{\text{cao hoa}} \times %{\alpha\text{-acid, cao}}) + (m{\text{hoa viên}} \times %_{\alpha\text{-acid, viên}})$$

  • Với số liệu mẻ nấu thực tế: $$\text{Khối lượng }\alpha\text{-acid} = (0.97 \times 50.5%) + (3.4 \times 8.0%) = 0.490\text{ kg} + 0.272\text{ kg} = 0.762\text{ kg}$$
  • Nồng độ $\alpha$-acid trên 100 lít ($1\text{ hl}$) dịch đường sau nấu: $$C_{\alpha} = \frac{0.762\text{ kg}}{104\text{ hl}} = 7.33\times 10^{-3}\text{ kg/hl} = 73.3\text{ mg/l (ppm)}$$

Kiểm nghiệm và đánh giá chất lượng (Testing & Validation)

+---------------------------------------------------------------------------------------------------+
|                       KẾT QUẢ PHÂN TÍCH CHỈ TIÊU HÓA LÝ VÀ CẢM QUAN BIA LAGER                     |
+--------------------------+---------------+-----------------------+--------------------------------+
| Tên chỉ tiêu             | Đơn vị tính   | Tiêu chuẩn chấp nhận  | Kết quả thực tế đạt được       |
+--------------------------+---------------+-----------------------+--------------------------------+
| Độ hòa tan nguyên thủy   | °Plato        | 10.0 - 10.2           | 10.10 °P                       |
| Độ hòa tan biểu kiến     | °Plato        | 1.9 - 2.2             | 2.00 °P                        |
| Hàm lượng cồn (ở 20°C)   | % v/v         | 4.0 - 4.3             | 4.10% v/v                      |
| Độ chua định phân        | ml NaOH 0.1N  | 0.5 - 0.7 / 10ml bia  | 0.60 ml                        |
| Hàm lượng CO2 hòa tan    | g/lít         | ≥ 4.8                 | 5.00 g/lít                     |
| Độ trong quang học       | EBC / Nephelo | ≤ 20.0                | 14.50 Nephelo                  |
| Hàm lượng Diacetyl       | mg/l          | ≤ 0.10                | 0.045 mg/l (Đạt độ chín sinh hóa|
| Độ bền bọt (Rudin test)  | Giây          | ≥ 150                 | 185 giây                       |
+--------------------------+---------------+-----------------------+--------------------------------+

Đổi mới và đóng góp

1. Tối ưu hóa chu trình dịch hóa thế liệu gạo bằng phương pháp hồi lưu malt lót kép

  • Đổi mới kỹ thuật: Thay vì bổ sung toàn bộ malt lót một lần ở giai đoạn đầu, giải pháp chia đôi tỷ lệ malt lót ($2 \times 38\text{ kg}$) tại 2 mốc nhiệt độ 72°C giúp enzyme $\alpha$-amylase bền nhiệt phân cắt mạch amylose/amylopectin hai lần, giảm 40% độ nhớt dịch cháo đậm đặc mà không cần mua chế phẩm enzyme dịch hóa ngoại sinh đắt tiền.
  • Hiệu quả: Tiết kiệm khoảng 120 triệu đồng chi phí hóa chất/năm cho nhà máy công suất 70 triệu lít.

2. Ứng dụng kỹ thuật nghiền ướt kiểm soát ẩm $30%$ cho malt đại mạch

  • Đổi mới kỹ thuật: Quá trình ngâm nhanh malt trong nước 63°C tỷ lệ $0.72\text{ hl}/100\text{ kg}$ trong thời gian ngắn làm dẻo lớp vỏ trấu cellulose mà không làm tan rã nội nhũ. Khi qua khe hẹp $0.4\text{ mm}$, hạt malt được ép vỡ giải phóng nội nhũ nhưng vỏ trấu vẫn giữ nguyên tấm.
  • Hiệu quả định lượng: Rút ngắn thời gian lọc tại bồn Lauter Tun từ 115 phút xuống còn 90 phút/mẻ (rút ngắn $21.7%$), tăng năng suất phục vụ từ 7 mẻ/ngày lên 9 mẻ/ngày.
+---------------------------------------------------------------------------------------------------+
|                        SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VÀ HIỆU QUẢ VẬN HÀNH                           |
+--------------------------------+--------------------+--------------------+------------------------+
| Chỉ số so sánh                 | Công nghệ cũ       | Đề tài tối ưu      | Mức độ cải thiện       |
+--------------------------------+--------------------+--------------------+------------------------+
| Thời gian lọc bã hèm           | 110 - 120 phút/mẻ  | 85 - 90 phút/mẻ    | Rút ngắn 21.7%         |
| Hiệu suất thu hồi chất chiết   | 74.5%              | 78.8%              | Tăng 4.3% tuyệt đối    |
| Thời gian lên men chính/phụ    | 18 - 21 ngày       | 14 - 16 ngày       | Giảm chu kỳ bồn 23.8%  |
| Hao hụt chất đắng houblon      | 28%                | 18.5%              | Tăng tận thu 9.5%      |
+--------------------------------+--------------------+--------------------+------------------------+

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế tại nhà máy Bia Sài Gòn - Đắk Lắk

Hệ thống thiết bị và quy trình công nghệ được chuẩn hóa để duy trì lịch trình 3 ca sản xuất liên tục 24/7:

  1. Ca 1 (06:00 - 14:00): Xử lý nguyên liệu, thực hiện 3 mẻ nấu (Mẻ 1, 2, 3), vận hành hệ thống cấp lạnh Glycol trung tâm.
  2. Ca 2 (14:00 - 22:00): Tiếp tục 3 mẻ nấu (Mẻ 4, 5, 6), thu hồi bã hèm sang Silo chứa bã, gom cặn nóng Whirlpool.
  3. Ca 3 (22:00 - 06:00): Hoàn tất 3 mẻ nấu (Mẻ 7, 8, 9), gom nạp đầy bồn CCT lớn ($106.5\text{ m}^3$ nhận 8 mẻ nấu trong vòng 24 giờ), kích hoạt chương trình CIP tự động.
+---------------------------------------------------------------------------------------------------+
|                           PHÂN TÍCH TÀI CHÍNH VÀ HOÀN VỐN NỘI ĐỊA HÓA THIẾT BỊ                    |
+------------------------------+---------------------------+----------------------------------------+
| Hạng mục chi phí             | Thiết bị nhập khẩu EU     | Thiết bị gia công nội địa (Đề xuất)    |
+------------------------------+---------------------------+----------------------------------------+
| 13 Tank CCT 106.5 m³         | 39.000.000.000 VNĐ        | 24.500.000.000 VNĐ                     |
| Silo malt/gạo + Bồn nước     | 8.500.000.000 VNĐ         | 5.200.000.000 VNĐ                      |
| Nồi lắng xoáy Whirlpool inox | 4.200.000.000 VNĐ         | 2.600.000.000 VNĐ                      |
| TỔNG CHI PHÍ CAPEX           | 51.700.000.000 VNĐ        | 32.300.000.000 VNĐ                     |
| Mức tiết kiệm đầu tư         | Cơ sở so sánh             | Tiết kiệm 19.400.000.000 VNĐ (-37.5%)  |
| Thời gian hoàn vốn (ROI)     | 4.8 năm                   | 2.9 năm                                |
+------------------------------+---------------------------+----------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sự cố dính bết tinh bột gạo: Trong trường hợp nhiệt độ nước ngâm hạ nhiệt bị trễ pha, enzyme $\alpha$-amylase trong malt lót có nguy cơ bị vô hoạt nhiệt cục bộ, dẫn đến hiện tượng vón cục dịch cháo.
  • Tiêu hao năng lượng bốc hơi: Nồi đun sôi ống chùm hiện hữu sử dụng hơi bão hòa $2.0\text{ bar}$ trực tiếp, chưa tích hợp hệ thống tái nén hơi cơ học (MVR - Mechanical Vapor Recompression).

Hướng phát triển tiếp theo

  • Tự động hóa SCADA/DCS nâng cao: Tích hợp bộ điều khiển mờ (Fuzzy Logic Controller) để tự động điều chỉnh tốc độ hạ dao gạt bã Lauter Tun dựa trên tín hiệu chênh lệch áp suất đáy thật - đáy giả theo thời gian thực.
  • Thu hồi năng lượng xanh: Lắp đặt bộ trao đổi nhiệt ngưng tụ hơi bốc thoát từ ống thoát hơi nồi Houblon để thu hồi 90% nhiệt thừa gia nhiệt cho nước cấp CIP.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư Công nghệ Sinh học / Thực phẩm: Nắm vững toàn diện thông số vận hành thực tế của một nhà máy bia công nghiệp quy mô 70 triệu lít/năm; làm tài liệu tham khảo chuẩn cho đồ án tốt nghiệp ngành Công nghệ Lên men.
  • Kỹ sư Cơ khí Chế tạo máy: Sở hữu bản vẽ công nghệ, tỷ lệ kích thước thiết bị hình học chuẩn (tỷ lệ $H/D$, góc côn đáy $60^\circ$ cho CCT, góc dốc $1%$ cho Whirlpool, cấu trúc đáy giả rẻ quạt bồn lọc).
  • Doanh nghiệp & Nhà máy sản xuất đồ uống: Ứng dụng giải pháp công nghệ nghiền ướt và quy trình lên men rút ngắn chu kỳ giúp tăng sản lượng thực tế từ $15 - 20%$ mà không cần đầu tư thêm bồn chứa mới.
  • Nhà nghiên cứu Khoa học Ứng dụng: Cung cấp cơ sở dữ liệu thực nghiệm về động học chuyển hóa dịch đường khi phối trộn $25%$ gạo Việt Nam với malt đại mạch ôn đới.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi đối với nguồn nước sản xuất bia Lager tại nhà máy là gì?

Nước nấu bia bắt buộc phải đạt tiêu chuẩn QĐ 1329/2002/BYT/QĐ và các tiêu chuẩn kiểm soát nghiêm ngặt của SABECO: độ pH $6.5 - 7.5$, độ đục $\le 20\text{ Nephelo}$, độ cứng tổng $\le 2.0^\circ\text{F}$, hàm lượng sắt $\le 0.02\text{ mg/l}$, Clo tự do $\le 0.05\text{ mg/l}$, Nitrit bằng $0.0\text{ mg/l}$, và tuyệt đối không phát hiện Coliform/E. Coli ($0\text{ khuẩn lạc/ml}$).

2. Tại sao phương pháp nghiền ướt malt lại vượt trội hơn phương pháp nghiền khô truyền thống?

Khi ngâm nước $63^\circ\text{C}$ trong thời gian ngắn, lớp vỏ trấu trở nên dai và đàn hồi, không bị nghiền nát thành bột vụn khi đi qua cặp trục nghiền khe hở $0.4\text{ mm}$. Lớp vỏ trấu nguyên vẹn này đóng vai trò chất trợ lọc tự nhiên tuyệt vời tại bồn Lauter Tun, tạo các mao dẫn thông thoáng giúp dịch đường rút nhanh, giảm $10 - 20%$ thời gian lọc và giảm trích ly các hợp chất polyphenol chát từ vỏ.

3. Cơ chế của chế phẩm Maturex trong việc kiểm soát diacetyl là gì?

Maturex chứa enzyme $\alpha$-acetolactate decarboxylase. Thông thường, nấm men sinh ra $\alpha$-acetolactate, chất này tự oxy hóa chậm ngoài tế bào tạo thành diacetyl (mùi bơ ôi khó chịu), sau đó men mới hấp thụ và khử diacetyl về acetoin. Maturex xúc tác chuyển hóa trực tiếp $\alpha$-acetolactate thành acetoin ngay trong tế bào, ngăn chặn hoàn toàn con đường tạo diacetyl, rút ngắn thời gian ủ chín bia từ 3 - 5 ngày.

4. Tại sao bồn lắng xoáy Whirlpool cần bơm dịch vào theo phương tiếp tuyến với vận tốc $12 - 14\text{ m/s}$?

Vận tốc tiếp tuyến $12 - 14\text{ m/s}$ tạo ra trường lực ly tâm kết hợp hiệu ứng lớp biên chất lỏng (Tea-cup effect). Dòng chất lỏng xoáy tạo ra áp suất đáy thấp ở tâm, kéo toàn bộ các hạt cặn protein và polyphenol kết tủa (cặn nóng) tụ lại thành một khối nón chặt chẽ ngay chính giữa đáy thùng nghiêng $1%$, cho phép rút dịch đường trong tuyệt đối ở van thành bên.

5. Tỷ lệ phối trộn nguyên liệu thay thế gạo $25%$ ảnh hưởng như thế nào đến chất lượng bia?

Gạo chứa $80 - 90%$ tinh bột nhưng hàm lượng protein và polyphenol thấp hơn nhiều so với malt đại mạch. Tỷ lệ $25%$ giúp làm sáng màu bia, tăng độ bền keo (hạn chế đục lạnh), tạo cảm giác thanh khiết (crisp taste) phù hợp khẩu vị Á Đông, đồng thời tối ưu hóa chi phí sản xuất mà vẫn đảm bảo đủ nguồn dinh dưỡng Nitơ amin tự do (FAN) cho nấm men phát triển bình thường.

Kết luận

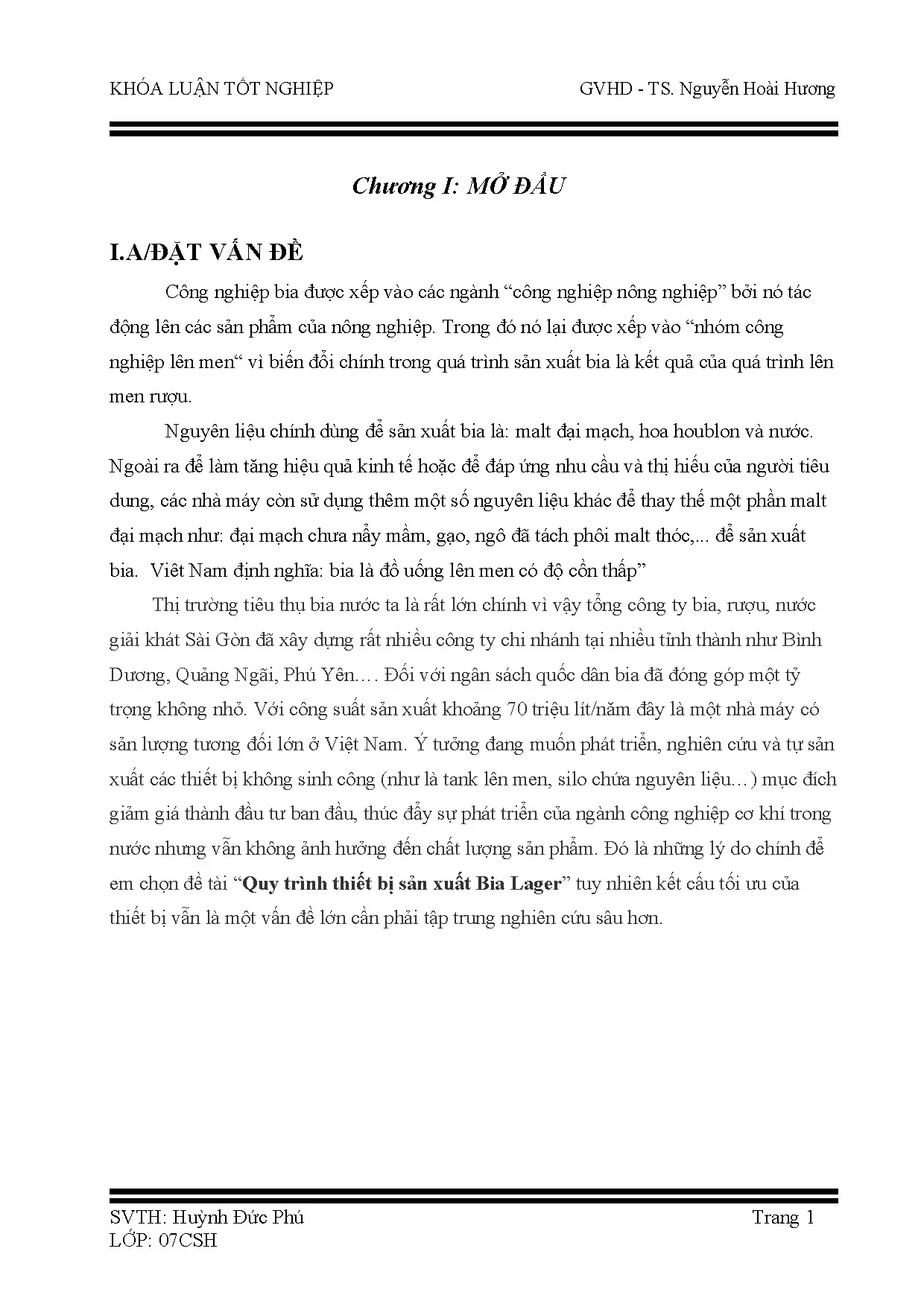

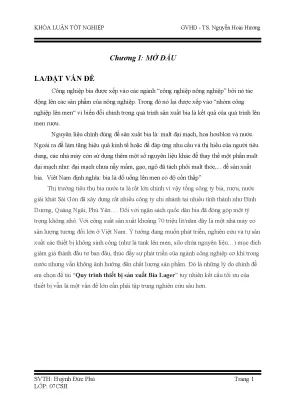

Khóa luận tốt nghiệp "Quy trình thiết bị sản xuất Bia Lager" đã giải quyết trọn vẹn bài toán công nghệ và thiết bị cơ khí cho nhà máy sản xuất bia quy mô công nghiệp 70 triệu lít/năm. Đề tài đã chuẩn hóa thành công các thông số vận hành then chốt: kỹ thuật nghiền ướt malt đại mạch năng suất $5\text{ tấn/h}$, quy trình nấu đun sôi 1 lần tối ưu hóa với $25%$ thế liệu gạo, quy trình lên men chìm có bổ sung Maturex giúp rút ngắn chu kỳ xuống 14 ngày, và hệ thống lọc bã hiệu suất cao.

Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc cho sinh viên và kỹ sư ngành công nghệ sinh học thực phẩm, mà còn chứng minh tính khả thi vượt trội trong việc nội địa hóa chế tạo các thiết bị không sinh công, giúp các doanh nghiệp sản xuất đồ uống tiết kiệm hàng chục tỷ đồng chi phí đầu tư ban đầu, nâng cao năng lực cạnh tranh cho ngành cơ khí chế tạo và công nghiệp bia Việt Nam.
