Tổng quan về giáo trình

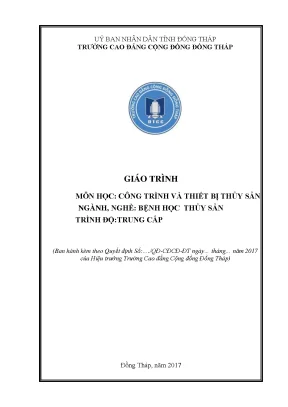

Giáo trình Công trình và Thiết bị Thủy sản (Mã môn học: TNN252) là tài liệu đào tạo chuyên môn được biên soạn bởi tác giả Trịnh Thị Thanh Hòa, ban hành theo Quyết định của Hiệu trưởng Trường Cao đẳng Cộng đồng Đồng Tháp vào năm 2017. Học phần này được thiết kế dành cho người học ngành Bệnh học Thủy sản ở trình độ Trung cấp, đóng vai trò là môn học cơ sở kỹ thuật được bố trí giảng dạy trước các mô đun chuyên môn nghề gồm: Kỹ thuật sản xuất giống cá nước ngọt, Kỹ thuật nuôi cá nước ngọt, và Kỹ thuật sản xuất giống và nuôi giáp xác.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Cung cấp trình tự, nội dung khảo sát địa điểm, quy chuẩn xây dựng và chuẩn bị các dạng công trình, thiết bị phục vụ nuôi trồng thủy sản.
  • Kỹ năng: Rèn luyện khả năng tính toán thiết kế công trình ao nuôi, phân biệt các chủng loại vật liệu xây dựng, nhận diện các hệ thống lồng bè, đăng chắn và vận hành các thiết bị phụ trợ phục vụ sinh sản nhân tạo.
  • Năng lực tự chủ và trách nhiệm: Hình thành phương pháp làm việc tuân thủ các quy trình kỹ thuật, tiêu chuẩn đo đạc và tính toán công trình.

Cấu trúc chương trình bao gồm 40 giờ đào tạo (19 giờ lý thuyết, 19 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra), chia thành 5 chương độc lập nhưng liên kết chặt chẽ theo logic xây dựng nông bản. Giáo trình được tổng hợp và kế thừa có hệ thống từ các nguồn học liệu của các trường đại học chuyên ngành, bao gồm giáo trình Công trình và thiết bị nuôi trồng thủy sản của Nguyễn Văn Huy, Lê Văn Dân (Đại học Huế); bài giảng Công trình và thiết bị thủy sản của Nguyễn Thanh Long (Đại học Cần Thơ); và bài giảng Công trình nuôi thủy sản của Võ Ngọc Thám (Đại học Nha Trang).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 5 chương chuyên đề:

  1. Chương 1: Vật liệu xây dựng (3 giờ lý thuyết): Phân tích các tính chất vật lý cơ bản (trọng lượng riêng $\gamma_a$, trọng lượng thể tích $\gamma_0$, độ rỗng, độ đặc) và tính chất cơ học (biến dạng đàn hồi, biến dạng dẻo, vật liệu dòn, cường độ chịu nén/kéo $R = P/F$, mác vật liệu, hệ số an toàn $K = R/[R]$). Khảo sát các vật liệu thông dụng như đá thiên nhiên (đá hộc, đá dăm $1\times 2$, $2\times 3$, $4\times 6$, cát xây và cốt liệu bê tông), đất sét nung (gạch đặc, gạch 2 lỗ, gạch 4 lỗ, ống sành nung $>2000^\circ\text{C}$), chất kết dính vô cơ (vôi, xi măng Pooclăng), vữa xây, bê tông và phân loại đất theo thành phần cơ giới (đất cát, đất thịt, đất sét).
  2. Chương 2: Ao nuôi thủy sản (12 giờ: 5 LT, 6 TH, 1 KT): Trình bày khái niệm, phân loại ao theo nguồn nước (nước ngọt, lợ, mặn), theo chế độ dòng chảy (nước tĩnh, nước chảy), theo mô hình (quảng canh, bán thâm canh, thâm canh) và công dụng. Hướng dẫn tính toán thiết kế diện tích mặt nước ($S_{MN}$) cho ao cá bố mẹ, ao ương giống (từ bột lên hương, từ hương lên giống) và ao thương phẩm; kết cấu bờ ao, mái bờ (hệ số $m = \cot \alpha$), siêu cao bờ, khoảng lưu không; phương pháp gia cố bờ (phủ bạt, lát tấm bê tông, kè đá hộc); công thức tính thể tích đất đào ($V_{\text{đào}}$) và đất đắp ($V_{\text{đắp}}$).
  3. Chương 3: Hệ thống cấp tiêu nước trong nuôi trồng thủy sản (6 giờ: 3 LT, 3 TH): Phân tích yêu cầu cấp tiêu nước, phương pháp xác định lưu lượng nước sử dụng hàng ngày ($v = V \times k$); cấu tạo và thể tích ao lắng, ao chứa; hệ thống kênh mương cấp 1, 2, 3 (chung hoặc riêng); các dạng mặt cắt kênh, mặt cắt thủy lực và bán kính thủy lực $R = \omega / P$; hệ thống đường ống dẫn nước (bê tông, kim loại, nhựa PVC/PE), máng dẫn nước, tháp nước; các loại cống điều tiết nước (cống ván phai chữ U, cống bậc thang, cống ba lỗ) và trạm bơm nước (trên cạn, nổi trên phao, lơ lửng ngập nước).
  4. Chương 4: Một số thiết bị sử dụng trong sản xuất giống thủy sản (11 giờ: 5 LT, 5 TH, 1 KT): Giới thiệu cấu tạo và vận hành bể chứa, bể lắng xử lý nước; bể cho cá đẻ hình tròn tạo dòng chảy vòng; hệ thống thiết bị và bình ấp nở trứng cá; thiết bị sục khí, máy thổi khí nâng cao chất lượng nước; sơ đồ bố trí tổng thể trạm thực nghiệm sản xuất giống thủy sản.
  5. Chương 5: Thiết bị sử dụng trong hệ thống nuôi nước chảy (7 giờ: 3 LT, 4 TH): Khái niệm, phân loại đăng chắn (đăng tre, gỗ, đăng lưới sợi) và hệ thống lồng bè (lồng cố định trên khung nền đáy, hệ thống lồng hiện đại, bè nổi trên phao).
[Vật liệu xây dựng & Cơ học đất] (Chương 1)
[Quy hoạch & Thiết kế ao nuôi] (Chương 2)
[Mạng lưới cấp thoát nước & Công trình điều tiết] (Chương 3)
[Thiết bị trại giống]   [Hệ thống nuôi nước chảy]
    (Chương 4)              (Chương 5)

Progression logic của giáo trình đi từ việc hiểu rõ thuộc tính vật liệu nền tảng đến thiết kế các thủy vực tĩnh (ao nuôi), tiếp tục mở rộng sang hệ thống động lực học chất lỏng (kênh mương, cống, trạm bơm), và hoàn thiện với các thiết bị kỹ thuật chuyên sâu dùng trong sinh sản nhân tạo và nuôi thủy sản nước chảy.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ sở: Giáo trình trang bị kiến thức về cơ học đất (góc đổ tự nhiên $\varphi$, cấp hạt cơ giới), sức bền vật liệu (cường độ chịu lực, ứng suất nén/kéo), và thủy lực học dòng chảy trong kênh hở và ống dẫn kín.
  • Nguyên lý cốt lõi: Nguyên lý cân bằng đào đắp trong xây dựng ao hồ; nguyên lý tự chảy và vận dụng chu kỳ dao động thủy triều trong việc cấp tiêu nước; cơ chế đông kết và suy thoái của chất kết dính trong môi trường ngập nước.
  • Khung phân loại và tiêu chuẩn: Bảng phân loại đất theo tỷ lệ thành phần cấp hạt (cát, bụi, sét); các tiêu chuẩn về kích thước mặt bờ liên ao ($5 - 6\text{ m}$), bờ ao ($3 - 4\text{ m}$), khoảng lưu không ($50 - 60\text{ cm}$), và siêu cao bờ ao ($40 - 60\text{ cm}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán diện tích mặt nước ao nuôi dựa trên chỉ tiêu sản xuất và chỉ tiêu nghề cá; tính toán thể tích đất đào theo công thức $V_{\text{đào}} = \frac{S_m + S_{\text{đ}}}{2} \times h_{\text{đào}}$ và thể tích đất đắp $V_{\text{đắp}} = \frac{B + b}{2} \times h_{\text{bờ}} \times L$; tính toán cấp phối vữa xây và bê tông xi măng.
  • Kỹ năng phân tích: Đánh giá các điều kiện địa chất công trình dựa trên hệ số mái bờ $m$; phân tích ưu nhược điểm giữa mô hình kênh cấp thoát nước chung và riêng; lựa chọn vật liệu xây dựng phù hợp nhằm ngăn ngừa hiện tượng ăn mòn hóa học do acid hoặc phèn.
  • Năng lực thực hành chuyên môn: Thiết lập bản vẽ mặt cắt ngang, trắc dọc công trình kênh mương; lựa chọn quy cách cống ván phai, bố trí trạm bơm nước và lập sơ đồ mặt bằng tổng thể cho trại nuôi thủy sản.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng cách tiếp cận sư phạm tích hợp lý thuyết với thực hành, phân bổ thời lượng đồng đều (19 giờ lý thuyết và 19 giờ thực hành, thảo luận, bài tập). Phương pháp truyền thụ tập trung vào việc mô hình hóa các công trình thực tế qua sơ đồ mặt cắt, số liệu kỹ thuật và các bài toán mẫu mang tính ứng dụng cao.

       TỔNG THỜI LƯỢNG: 40 GIỜ

Trong quá trình giảng dạy, các bài tập định lượng và tình huống tính toán được đưa vào chi tiết:

  • Bài toán tính toán ao cá bố mẹ: Xác định diện tích mặt nước $S_{MN}$ từ chỉ tiêu cá bột $A = 100\text{ triệu con/năm}$, tỷ lệ nở $50%$, sức sinh sản tương đối $100.000\text{ trứng/kg cá mẹ}$, tỷ lệ đực cái $1:1$ và mật độ nuôi vỗ $0,5 - 3\text{ kg/m}^2$.
  • Bài toán tính khối lượng đào đắp: Tính thể tích đất đào cho ao diện tích $2.000\text{ m}^2$ (kích thước $50\text{ m} \times 40\text{ m}$, chiều cao bờ $2\text{ m}$, hệ số mái $m = 1,5$), cho ra kết quả $V_{\text{đào}} = 3.496\text{ m}^3$; bài toán tính thể tích đất đắp hoàn toàn cho ra $V_{\text{đắp}} = 900\text{ m}^3$.
  • Phương pháp thực hành: Rèn luyện kỹ năng đọc bản vẽ, đo đạc kích thước thực địa, tính bán kính thủy lực $R = \omega / P$ cho các dạng lòng dẫn hình thang cân hoặc chữ nhật, và lập bảng cân bằng nước hàng ngày cho hệ thống bể và ao.

Công tác kiểm tra, đánh giá được thiết kế thông qua 2 bài kiểm tra định kỳ (1 giờ tại Chương 2 về ao nuôi và 1 giờ tại Chương 4 về thiết bị sản xuất giống), kết hợp đánh giá thường xuyên qua bài tập tính toán thiết kế. Để tự học hiệu quả, người học cần bám sát hệ thống câu hỏi ôn tập định hướng ở cuối mỗi chương, thực hành thuần thục các công thức tính toán hình học không gian và tuân thủ các quy chuẩn xây dựng nông bản.

Điểm nổi bật và cập nhật

  • Gắn liền điều kiện tự nhiên Đồng bằng sông Cửu Long: Các thông số kỹ thuật về hệ số mái bờ ($m = 1,5 - 2$), kết cấu nền đất thịt và đất sét được xây dựng trực tiếp dựa trên đặc tính địa chất, thổ nhưỡng vùng trũng ngập nước Tây Nam Bộ.
  • Cập nhật quy chuẩn kỹ thuật nuôi thực tế: Giáo trình phản ánh sự thay đổi trong công nghệ nuôi thủy sản qua việc dẫn chứng số liệu thực tế; ví dụ trong kỹ thuật ương nuôi cá tra, độ sâu mực nước thiết kế được cập nhật từ mức cũ $1 - 1,2\text{ m}$ (tỷ lệ sống $35 - 40%$) lên mức thâm canh hiện đại $2 - 2,5\text{ m}$ (tỷ lệ sống $24%$).
  • Chi tiết hóa các giải pháp bảo vệ công trình: Cung cấp đầy đủ kỹ thuật gia cố bờ ao thích ứng với từng dạng địa hình (phương pháp phủ bạt chống sạt lở cho ao nuôi trên cát vùng triều, phương pháp lát tấm bê tông đúc sẵn, đổ bê tông tại chỗ, và phương pháp kè đá hộc).
  • Phân loại đa dạng các thiết bị điều tiết nước: Khảo sát cụ thể cấu tạo và nguyên lý vận hành của 3 dạng cống kiên cố (cống ván phai chữ U có rãnh chắn lưới, cống bậc thang, cống ba lỗ) cùng 3 phương thức lắp đặt trạm bơm (đặt cố định trên nền bê tông trên cạn, đặt nổi có phao neo trên mặt nước, hoặc đặt chìm lơ lửng ngập nước).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các chuyên ngành Bệnh học Thủy sản, Nuôi trồng Thủy sản, Quản lý Thủy sản hoặc Kỹ thuật Nông nghiệp.
  • Điều kiện tiên quyết: Người học cần nắm vững kiến thức toán học phổ thông (hình học phẳng và hình học không gian để tính chu vi, diện tích mặt cắt, thể tích khối chóp cụt), vật lý cơ sở (lực nén, lực kéo, áp suất chất lỏng) và kiến thức nhập môn về sinh học các loài thủy sản nước ngọt/nước lợ.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức, xây dựng đề cương bài giảng, thiết kế giáo án lý thuyết và bài tập thực hành cho học phần Công trình và Thiết bị Thủy sản với thời lượng 40 giờ chuẩn.
  • Cán bộ kỹ thuật và nghiên cứu: Cung cấp tài liệu tham khảo cho kỹ thuật viên tại các trại sản xuất giống, chủ trang trại nuôi trồng thủy sản, cán bộ khuyến ngư cần tra cứu công thức tính toán thể tích đào đắp đất, quy cách kênh dẫn và bố trí các thiết bị phụ trợ trong trang trại.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn chính thức cho học sinh, sinh viên trình độ Trung cấp chuyên nghiệp ngành Bệnh học Thủy sản, đồng thời dùng làm tài liệu tham khảo cho hệ Cao đẳng và kỹ thuật viên ngành Nuôi trồng Thủy sản.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành các môn học văn hóa cơ bản (Toán học tính toán thể tích, diện tích; Vật lý cơ học và áp suất) cùng các kiến thức đại cương về sinh học các loài cá, giáp xác để hiểu rõ yêu cầu sinh thái của từng loại ao nuôi.

3. Giáo trình có điểm gì khác biệt so với các sách kỹ thuật xây dựng chung?

Giáo trình kết hợp trực tiếp giữa kỹ thuật xây dựng cơ bản (cường độ vật liệu, vữa, bê tông) với các chỉ tiêu nghề cá đặc thù (chu kỳ quay ao, tỷ lệ sống, sức sinh sản tương đối, mật độ nuôi) và gắn liền với điều kiện thổ nhưỡng phù sa ngập nước tại Đồng bằng sông Cửu Long.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần tự giải lại các bài toán mẫu về tính toán diện tích mặt nước, thể tích đất đào đắp trong Chương 2 và Chương 3, vẽ lại sơ đồ mặt cắt kênh mương, cống điều tiết, đồng thời trả lời toàn bộ các câu hỏi ôn tập cuối mỗi chương.

5. Giáo trình có các nguồn tài liệu tham khảo chính nào?

Giáo trình tổng hợp dữ liệu từ giáo trình Công trình và thiết bị nuôi trồng thủy sản của Nguyễn Văn Huy, Lê Văn Dân (Đại học Huế); bài giảng của Nguyễn Thanh Long (Đại học Cần Thơ); và bài giảng của Võ Ngọc Thám (Đại học Nha Trang).

Kết luận

Giáo trình Công trình và Thiết bị Thủy sản (Mã môn học: TNN252) của Trường Cao đẳng Cộng đồng Đồng Tháp cung cấp hệ thống kiến thức kỹ thuật toàn diện về vật liệu xây dựng, phương pháp tính toán đào đắp ao hồ, thiết kế mạng lưới cấp thoát nước và nguyên lý vận hành các thiết bị trạm giống cũng như hệ thống nuôi nước chảy. Việc tiếp thu đầy đủ nội dung học phần này là bước chuẩn bị kỹ thuật bắt buộc, tạo cơ sở để người học chuyển tiếp thuận lợi sang các môn học chuyên môn nghề tiếp theo như Kỹ thuật sản xuất giống cá nước ngọt, Kỹ thuật nuôi cá nước ngọt, và Kỹ thuật sản xuất giống và nuôi giáp xác. Tài liệu này là nguồn tham khảo kỹ thuật phục vụ trực tiếp cho công tác đào tạo và sản xuất thủy sản thực tế.
