Giới thiệu dự án

Quá trình công nghiệp hóa và hiện đại hóa tại vùng kinh tế trọng điểm Bắc Bộ đã thúc đẩy sự hình thành của hàng loạt cụm công nghiệp (CCN) vừa và nhỏ. Tại tỉnh Bắc Ninh, với 15 khu công nghiệp (KCN) tập trung, 1 khu công nghệ thông tin và hơn 30 CCN làng nghề, áp lực môi trường đang đè nặng lên các lưu vực sông nội tỉnh, đặc biệt là sông Ngũ Huyện Khê. Trong đó, Cụm công nghiệp Phú Lâm (huyện Tiên Du, tỉnh Bắc Ninh) với đặc thù chuyên ngành tái chế giấy bao bì, giấy kraft carton đang đối mặt với bài toán nan giải giữa tăng trưởng kinh tế và kiểm soát suy thoái môi trường nước.

                  ÁP LỰC PHÁT THẢI TẠI CCN PHÚ LÂM
+------------------------------------------------------------------+
| - 17 Doanh nghiệp sản xuất tái chế giấy (Quy mô: 500 tấn/ngày)   |
| - Tiêu thụ nước sản xuất: 1.853 m3/ngày                          |
| - Lưu lượng nước thải phát sinh: 639 m3/ngày                     |
| - Nước thải đậm đặc: COD, BOD5, TSS, Hóa chất kiềm lạnh, Phèn    |
+------------------------------------------------------------------+
                                |
                                v
               XẢ THẲNG RA SÔNG NGŨ HUYỆN KHÊ
        (Nước chuyển màu đen, cạn kiệt DO, ô nhiễm trầm trọng)

Vấn đề thực tiễn (Problem Statement)

Hoạt động sản xuất giấy tái chế tại CCN Phú Lâm sử dụng công nghệ kiềm lạnh thủ công, tiêu tốn lượng nước lớn và sử dụng khối lượng lớn hóa chất tẩy trắng, kết dính, keo tụ. Nước thải sau xeo giấy chứa hàm lượng cao xơ sợi mịn, phẩm màu, lignin, chất hoạt động bề mặt và kim loại nặng. Do chưa có Trạm xử lý nước thải tập trung (HTXLNTTT), khoảng 80% lượng nước thải được các cơ sở tuần hoàn sơ bộ thủ công, trong khi 20% còn lại (khoảng 639 $\text{m}^3/\text{ngày}$) cùng lượng xả cặn định kỳ có nồng độ ô nhiễm hữu cơ rất cao được xả trực tiếp ra hệ thống mương tiêu và đổ vào sông Ngũ Huyện Khê, gây suy giảm nghiêm trọng chỉ số oxy hòa tan ($\text{DO} \le 2.01,\text{mg/L}$) và biến đổi hệ sinh thái thủy vực.

Mục tiêu dự án

  1. Khảo sát toàn diện hiện trạng: Đánh giá cơ sở hạ tầng, dây chuyền công nghệ tái chế giấy kiềm lạnh, cân bằng vật chất và tài nguyên (nước, than, điện, hóa chất) của 17 doanh nghiệp đang hoạt động tại CCN Phú Lâm.
  2. Quan trắc và phân tích định lượng: Thu thập mẫu và xác định 10 thông số hóa lý, vi sinh đặc trưng ($\text{pH}$, $\text{DO}$, $\text{COD}$, $\text{BOD}_5$, $\text{TSS}$, $\text{Mn}$, $\text{Tổng N}$, $\text{Tổng P}$, $\text{Coliform}$) của nước thải và nước mặt sông Ngũ Huyện Khê theo các quy chuẩn kỹ thuật quốc gia.
  3. Đánh giá công tác quản lý môi trường: Phân tích hiệu quả quản lý nhà nước, cơ cấu thanh tra, xử phạt vi phạm hành chính và mức độ tuân thủ quy định pháp luật bảo vệ môi trường (BVMT).
  4. Đề xuất giải pháp tích hợp: Thiết kế quy trình công nghệ xử lý nước thải kết hợp Hóa lý - Sinh học (Physicochemical & Biological Treatment) và lộ trình quản lý kinh tế - kỹ thuật nhằm đưa nước thải đạt quy chuẩn kỹ thuật quốc gia QCVN 40:2011/BTNMT.

Phương pháp tiếp cận và kết quả kỳ vọng

  • Phương pháp tiếp cận: Kết hợp điều tra xã hội học - công nghiệp, khảo sát thực địa, lấy mẫu hiện trường theo tiêu chuẩn TCVN/ISO và phân tích thực nghiệm trong phòng thí nghiệm chuyên chuẩn.
  • Chỉ số đo lường kỳ vọng (Measurable Metrics): Xác lập cơ sở dữ liệu nền về tải lượng ô nhiễm ($\text{COD} \ge 1.000,\text{mg/L}$, $\text{TSS} \ge 500,\text{mg/L}$); xây dựng thiết kế hệ thống xử lý nước thải có hiệu suất loại bỏ $\text{COD} \ge 85%$, $\text{BOD}_5 \ge 80%$, $\text{TSS} \ge 90%$, chuyển hóa nước thải đạt chuẩn xả thải loại B theo QCVN 40:2011/BTNMT trước khi đổ vào nguồn tiếp nhận.

Phạm vi và giới hạn nghiên cứu

  • Không gian: Toàn bộ diện tích quy hoạch điều chỉnh 267.441,4 $\text{m}^2$ (26,74 ha) của CCN Phú Lâm, xã Phú Lâm, huyện Tiên Du, tỉnh Bắc Ninh và đoạn sông Ngũ Huyện Khê tiếp nhận nước thải.
  • Thời gian & đối tượng: Dữ liệu hoạt động sản xuất năm 2013–2014 và số liệu quan trắc thực địa thực hiện qua 3 đợt (Quý III/2014, Quý IV/2014 và Quý I/2015).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Đánh giá giải pháp xử lý nước thải hiện hữu

Hiện nay, tại CCN Phú Lâm, hầu hết các cơ sở sản xuất chỉ áp dụng biện pháp xử lý cơ học phân tán hoặc xả thẳng:

Giải pháp hiện hữu Ưu điểm Nhược điểm cốt tử Đánh giá hiệu quả
Bể lắng cơ học nội bộ Chi phí đầu tư thấp, thu hồi được một phần bột giấy thô. Hiệu suất lắng kém đối với xơ sợi mịn; không xử lý được COD hòa tan, lignin và hóa chất. Không đạt QCVN 40:2011/BTNMT.
Tuần hoàn nước trắng (80%) Tiết kiệm chi phí cấp nước ngầm, giảm lưu lượng phát thải tức thời. Tích tụ độ mặn, hóa chất keo tụ, nhớt vi sinh gây thối rữa; nước xả cặn định kỳ cực kỳ độc hại. Ô nhiễm tích lũy cục bộ nghiêm trọng.
Hồ chứa lộ thiên xả tràn Đóng vai trò hồ điều hòa dung tích nhỏ. Phát sinh mùi hôi ($\text{H}_2\text{S}$, $\text{Mercaptan}$), thẩm thấu gây ô nhiễm nước ngầm, nguy cơ vỡ bờ vào mùa mưa. Nguy cơ suy thoái môi trường thứ cấp.

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW Framework)

  • Must Have (Bắt buộc): Hệ thống thu gom tách rời nước mưa và nước thải riêng biệt; Trạm tiền xử lý hóa lý (Keo tụ - Tạo bông) kết hợp tuyển nổi DAF (Dissolved Air Flotation) loại bỏ xơ sợi bột giấy; Trạm xử lý sinh học hiếu khí Aerotank bùn hoạt tính.
  • Should Have (Nên có): Thiết bị đo lưu lượng tự động, quan trắc tự động liên tục ($\text{pH}$, $\text{TSS}$, $\text{COD}$); hệ thống ép bùn cơ học trục vít/băng tải xử lý bùn thải giấy.
  • Could Have (Có thể có): Hệ thống tuần hoàn nước sạch sau xử lý bằng lọc cát áp lực hoặc màng vi lọc (MF) để tái sử dụng cho khâu đánh bột thô.
  • Won't Have (Chưa thực hiện giai đoạn này): Hệ thống lọc thẩm thấu ngược (RO) khử khoáng hoàn toàn do chi phí vận hành (OPEX) vượt quá năng lực tài chính của các hộ gia đình và doanh nghiệp vừa và nhỏ.
                    SƠ ĐỒ PHÂN HẠNG ƯU TIÊN HỆ THỐNG (MoSCoW)
+-----------------------------------------------------------------------------+
| MUST HAVE:                                                                  |
| - Mạng lưới thu gom riêng rẽ nước thải / nước mưa                          |
| - Tuyển nổi DAF thu hồi xơ sợi xenlulo                                      |
| - Cụm Keo tụ - Tạo bông + Bùn hoạt tính Aerotank                           |
+-----------------------------------------------------------------------------+
| SHOULD HAVE:                                                                |
| - Giám sát Online CEMS (pH, TSS, COD) | Máy ép bùn cơ học trục vít          |
+-----------------------------------------------------------------------------+
| COULD HAVE:                                                                 |
| - Lọc áp lực đa tầng tái sử dụng nước cho công đoạn nghiền thô              |
+-----------------------------------------------------------------------------+
| WON'T HAVE:                                                                 |
| - Màng lọc Nano/RO do chi phí OPEX vượt quá ngưỡng chịu tải kinh tế        |
+-----------------------------------------------------------------------------+

Thiết kế hệ thống xử lý tập trung

Sơ đồ công nghệ đề xuất (Process Flow Diagram)

Dựa trên tính chất đặc thù của nước thải tái chế giấy kiềm lạnh (nhiều xơ sợi, $\text{COD}$ cao, biến động lưu lượng lớn), quy trình công nghệ xử lý nước thải tập trung được thiết kế tối ưu hóa theo chuỗi phản ứng sau:

graph TD
    A["Nước thải từ 17 cơ sở"] --> B["Song chắn rác thô & tinh"]
    B --> C["Hố thu gom & Bể lắng cát"]
    C --> D["Bể điều hòa (Sục khí khuấy trộn)"]
    D --> E["Bể tuyển nổi siêu nông DAF (Thu hồi bột giấy)"]
    E --> F["Bể phản ứng Keo tụ (PAC) & Tạo bông (Polymer Anion)"]
    F --> G["Bể lắng Hóa lý 1"]
    G --> H["Bể sinh học hiếu khí Aerotank (Kèm vi sinh bùn hoạt tính)"]
    H --> I["Bể lắng Sinh học 2"]
    I --> J["Bể khử trùng (NaOCl / Chlorine)"]
    J --> K["Hồ sinh học chỉ thị môi trường"]
    K --> L["Xả ra sông Ngũ Huyện Khê (Đạt QCVN 40:2011/BTNMT Cột B)"]

    G -.-> M["Bể chứa và nén bùn"]
    I -.-> M
    M --> N["Máy ép bùn trục vít & Phơi sấy"]

Tiêu chuẩn kỹ thuật áp dụng

Hệ thống được thiết kế đáp ứng các chỉ chuẩn kỹ thuật môi trường hiện hành của Bộ Tài nguyên và Môi trường:

  • QCVN 40:2011/BTNMT: Quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp (Áp dụng giá trị Cột B với hệ số lưu lượng $K_q = 0.9$ và hệ số nguồn tiếp nhận $K_f = 0.9$).
  • QCVN 08:2008/BTNMT: Quy chuẩn kỹ thuật quốc gia về chất lượng nước mặt (Bảo đảm nguồn nước sông Ngũ Huyện Khê phục vụ mục đích tưới tiêu nông nghiệp và giao thông thủy).
  • Tiêu chuẩn vận hành phân tích: TCVN 5999:1995 (Lấy mẫu nước thải), TCVN 6663-6:2008 (ISO 5667-6:2005 - Lấy mẫu nước sông suối), SMEWW 2540B (Xác định chất rắn lơ lửng TSS).

Mô hình tính toán cân bằng vật chất và hóa chất

Để kiểm soát lượng hóa chất châm vào hệ thống keo tụ và dự báo nồng độ bùn, thuật toán cân bằng tải lượng ô nhiễm được mô hình hóa bằng Python:

"""
Mô phỏng cân bằng tải lượng ô nhiễm và tính toán liều lượng hóa chất keo tụ
cho trạm xử lý nước thải tập trung CCN Phú Lâm.
"""
def calculate_wastewater_load(flow_rate_m3_day, cod_in_mg_l, tss_in_mg_l):
    # Tính tổng tải lượng phát thải hàng ngày (kg/ngày)
    daily_cod_kg = (flow_rate_m3_day * cod_in_mg_l) / 1000.0
    daily_tss_kg = (flow_rate_m3_day * tss_in_mg_l) / 1000.0

    # Hiệu suất xử lý mục tiêu (Target efficiencies)
    eff_daf_tss = 0.70       # Tuyển nổi DAF loại bỏ 70% TSS
    eff_coag_cod = 0.40      # Keo tụ - tạo bông loại 40% COD
    eff_coag_tss = 0.60      # Lắng hóa lý loại 60% TSS còn lại
    eff_bio_cod = 0.75       # Aerotank sinh học phân hủy 75% COD hòa tan

    # Dòng sau DAF
    tss_post_daf = daily_tss_kg * (1 - eff_daf_tss)

    # Dòng sau Keo tụ - Lắng 1
    cod_post_coag = daily_cod_kg * (1 - eff_coag_cod)
    tss_post_coag = tss_post_daf * (1 - eff_coag_tss)

    # Dòng sau Aerotank - Lắng 2 (Đầu ra hệ thống)
    cod_output_kg = cod_post_coag * (1 - eff_bio_cod)
    cod_output_mg_l = (cod_output_kg * 1000.0) / flow_rate_m3_day
    tss_output_mg_l = (tss_post_coag * 1000.0) / flow_rate_m3_day

    # Nhu cầu hóa chất keo tụ PAC (Poly Aluminium Chloride) ước tính 150 mg/L
    pac_dosage_kg_day = (flow_rate_m3_day * 150.0) / 1000.0

    return {
        "Daily COD Inflow (kg)": daily_cod_kg,
        "Daily TSS Inflow (kg)": daily_tss_kg,
        "COD Output (mg/L)": round(cod_output_mg_l, 2),
        "TSS Output (mg/L)": round(tss_output_mg_l, 2),
        "PAC Consumption (kg/day)": round(pac_dosage_kg_day, 2)
    }

# Chạy thử nghiệm với thông số thiết kế tại CCN Phú Lâm
metrics = calculate_wastewater_load(flow_rate_m3_day=639.0, cod_in_mg_l=1050.0, tss_in_mg_l=620.0)
print(f"[KẾT QUẢ TÍNH TOÁN CÂN BẰNG TẢI LƯỢNG]\n{metrics}")

Phương pháp luận nghiên cứu (Methodology)

+---------------------------------------------------------------------------------+
| QUY TRÌNH THỰC HIỆN NGHIÊN CỨU & QUAN TRẮC MÔI TRƯỜNG                           |
+---------------------------------------------------------------------------------+
|  Giai đoạn 1: Khảo sát thực địa & Điều tra hiện trạng hạ tầng kỹ thuật          |
|  - Thống kê 17 doanh nghiệp, dây chuyền kiềm lạnh, tiêu hao 3.934 tấn than/tháng|
+----------------------------------------+----------------------------------------+
                                         |
                                         v
+---------------------------------------------------------------------------------+
|  Giai đoạn 2: Quan trắc hiện trường & Lấy mẫu nước (3 đợt: Q3/2014 - Q1/2015)   |
|  - 02 điểm nước thải (cống xả tập trung & bể gom); 02 điểm nước mặt sông        |
+----------------------------------------+----------------------------------------+
                                         |
                                         v
+---------------------------------------------------------------------------------+
|  Giai đoạn 3: Phân tích thực nghiệm phòng thí nghiệm (TCVN, ISO, SMEWW)        |
|  - Đo đạc pH, DO, BOD5, COD (KMnO4), TSS, Mn, Nito tổng, Photpho tổng, Coliform |
+----------------------------------------+----------------------------------------+
                                         |
                                         v
+---------------------------------------------------------------------------------+
|  Giai đoạn 4: Đánh giá tải lượng, thanh tra vi phạm & Thiết kế mô hình xử lý   |
+---------------------------------------------------------------------------------+

Ma trận đánh giá và giảm thiểu rủi ro (Risk Assessment)

  • Rủi ro sốc tải trọng hữu cơ (Organic Shock Load): Khi các nhà máy xả đồng loạt nước rửa bể nghiền, nồng độ $\text{COD}$ có thể vọt lên $>2.500,\text{mg/L}$. Biện pháp kiểm soát: Tăng dung tích bể điều hòa với thời gian lưu nước ($HRT \ge 12,\text{giờ}$), lắp đặt hệ thống sục khí cưỡng bức ngăn yếm khí sinh mùi.
  • Rủi ro ức chế bùn hoạt tính do pH kiềm: Nước thải dùng xút ($\text{NaOH}$) công nghiệp có $\text{pH} > 9.5$. Biện pháp kiểm soát: Tích hợp bộ châm axit ($\text{H}_2\text{SO}_4$) trung hòa tự động có đầu dò $\text{pH}$ Sensor công nghiệp trước khi vào bể Aerotank.

Implementation và kết quả

Quy trình triển khai thực tế

  1. Khảo sát điều tra công nghiệp (Audit): Thu thập dữ liệu vận hành từ Ban quản lý KCN huyện Tiên Du và Hiệp hội nghề giấy Phú Lâm:
    • Tổng sản lượng giấy: 500 tấn/ngày đêm.
    • Tiêu thụ nguyên phụ liệu hàng năm: Giấy vụn phế liệu 275.000 tấn, Nhựa thông 1.000 tấn, Xút ($\text{NaOH}$) 930 tấn, Phèn nhôm 800 tấn, Phẩm màu 500 tấn.
    • Năng lượng: 3.934 tấn than đá/tháng, $4.000,\text{kWh}$ điện/tháng.
  2. Quy trình phân tích chỉ tiêu môi trường tại phòng thí nghiệm:
Chỉ tiêu Đơn vị Thiết bị / Phương pháp phân tích Tiêu chuẩn tham chiếu
$\text{pH}$ - Máy đo điện hóa đa chỉ tiêu cầm tay TCVN 6492:1999
$\text{DO}$ $\text{mg/L}$ Máy đo oxy hòa tan màng điện cực TCVN 7325:2004
$\text{BOD}_5$ ($20^\circ\text{C}$) $\text{mg/L}$ Phương pháp ủ 5 ngày, chuẩn độ oxy hòa tan TCVN 6001-1:2008
$\text{COD}$ $\text{mg/L}$ Chuẩn độ oxy hóa khử bằng dung dịch $\text{KMnO}_4$ TCVN 4562:1988
$\text{TSS}$ $\text{mg/L}$ Phương pháp sấy khối lượng ở $105^\circ\text{C}$ SMEWW 2540B
$\text{Mangan (Mn)}$ $\text{mg/L}$ Phương pháp trắc quang phổ so màu TCVN 6002:1995
$\text{Tổng Nitơ (N)}$ $\text{mg/L}$ Phương pháp chưng cất Kjeldahl (Rendal) TCVN 6638:2000
$\text{Tổng Photpho (P)}$ $\text{mg/L}$ Phương pháp so màu Amoni Molipdat TCVN 6202:2008
$\text{Coliform}$ $\text{MPN/100mL}$ Phương pháp lên men nhiều ống TCVN 6187-1:1996

Dữ liệu kiểm định và kết quả phân tích chất lượng nước

1. Hiện trạng chất lượng nước thải CCN Phú Lâm

Kết quả quan trắc nước thải tại điểm xả tập trung qua các đợt quan trắc cho thấy mức độ vượt quy chuẩn cho phép (QCVN 40:2011/BTNMT, Cột B) ở mức rất cao:

Chỉ tiêu Đơn vị Quý III/2014 Quý IV/2014 Quý I/2015 QCVN 40:2011/BTNMT (Cột B) Hệ số vượt chuẩn (Lần)
$\text{pH}$ - 7.8 8.2 8.0 5.5 - 9.0 Đạt
$\text{BOD}_5$ $\text{mg/L}$ 420 480 450 50 $8.4 - 9.6$ lần
$\text{COD}$ $\text{mg/L}$ 980 1.150 1.080 150 $6.5 - 7.6$ lần
$\text{TSS}$ $\text{mg/L}$ 540 680 610 100 $5.4 - 6.8$ lần
$\text{Tổng N}$ $\text{mg/L}$ 28.4 32.1 30.5 40 Đạt
$\text{Tổng P}$ $\text{mg/L}$ 3.8 4.6 4.2 6 Đạt
$\text{Coliform}$ $\text{MPN/100mL}$ $1.4 \times 10^5$ $2.1 \times 10^5$ $1.8 \times 10^5$ 5.000 $28 - 42$ lần
                       BIỂU ĐỒ SO SÁNH NỒNG ĐỘ NƯỚC THẢI VỚI QUY CHUẨN
  mg/L
  1200 +-----------------------------------------------------------------------+
       |                                   [■ COD: 1.080 - 1.150 mg/L]         |
  1000 +-----------------------------------------------------------------------+
       |                                                                       |
   800 +-----------------------------------------------------------------------+
       |                                   [■ TSS: 610 - 680 mg/L]             |
   600 +-----------------------------------------------------------------------+
       |                                   [■ BOD5: 420 - 480 mg/L]            |
   400 +-----------------------------------------------------------------------+
       |                                                                       |
   200 +---[Giới hạn COD: 150 mg/L]--------------------------------------------+
       |---[Giới hạn TSS: 100 mg/L]--------------------------------------------+
       +---[Giới hạn BOD5: 50 mg/L]--------------------------------------------+
       0

2. Ảnh hưởng đến chất lượng nước mặt sông Ngũ Huyện Khê

Nước sông Ngũ Huyện Khê đoạn chảy qua CCN Phú Lâm bị ô nhiễm chất hữu cơ và cặn lơ lửng nặng nề do tiếp nhận trực tiếp nước thải chưa qua xử lý:

Chỉ tiêu Đơn vị Đầu nguồn qua CCN Cuối nguồn qua CCN QCVN 08:2008/BTNMT (Cột B1) Tình trạng ô nhiễm
$\text{pH}$ - 7.1 7.6 5.5 - 9.0 Đạt chuẩn
$\text{DO}$ $\text{mg/L}$ 3.4 1.8 $\ge 4.0$ Thiếu oxy nghiêm trọng
$\text{COD}$ $\text{mg/L}$ 38.5 126.0 30 Vượt 4.2 lần
$\text{BOD}_5$ $\text{mg/L}$ 18.2 68.4 15 Vượt 4.5 lần
$\text{TSS}$ $\text{mg/L}$ 45.0 185.0 50 Vượt 3.7 lần
$\text{Coliform}$ $\text{MPN/100mL}$ 4.600 24.000 7.500 Vượt 3.2 lần

3. Thống kê công tác thanh tra và xử lý vi phạm môi trường

  • Số lượt kiểm tra: Giai đoạn 2011–2013, Sở TN&MT Bắc Ninh thanh tra 72 lượt cơ sở (2011: 17 lượt, 2012: 25 lượt, 2013: 30 lượt).
  • Quyết định xử phạt: Tổng cộng 59 lượt doanh nghiệp bị xử phạt hành chính với tổng số tiền hơn 300 triệu đồng.
  • Điển hình vi phạm: Tháng 1/2014, Cục Cảnh sát Môi trường (C49) xử phạt 4 công ty vi phạm xả thải vượt quy chuẩn (Công ty Nam Long, Công ty Hưng Lợi, Công ty Việt Mỹ, Công ty Anh Quốc). Cuối năm 2013, Công ty Giấy và BB Phú Giang bị bắt quả tang xả thẳng nước thải chưa qua xử lý ra môi trường.

Đổi mới và đóng góp

Điểm đột phá kỹ thuật

  1. Tuần hoàn nước trắng khép kín phân đoạn kết hợp DAF: Đề xuất tách dòng nước thải xeo giấy có hàm lượng xơ sợi cao đưa qua bể tuyển nổi siêu nông DAF. Điều này cho phép thu hồi từ $65 - 75%$ bột giấy thất thoát quay trở lại khâu nghiền bột, đồng thời giảm $40%$ lượng nước ngầm khai thác mới (tương đương tiết kiệm khoảng $740,\text{m}^3/\text{ngày}$).
  2. Cắt giảm tải lượng ô nhiễm nguồn cho trạm xử lý trung tâm: Nhờ thu hồi bột giấy mịn tại nguồn, nồng độ $\text{TSS}$ đi vào hệ thống xử lý tập trung giảm từ $>600,\text{mg/L}$ xuống còn $<200,\text{mg/L}$, giúp giảm $50%$ thể tích bùn hóa lý phát sinh và tiết kiệm $35%$ lượng hóa chất keo tụ PAC/Polymer tiêu hao.

Bảng so sánh với các giải pháp truyền thống

Tiêu chí Lắng trọng lực thủ công Hồ sinh học kỵ khí tự nhiên Giải pháp đề xuất: Tuyển nổi DAF + Aerotank tập trung
Hiệu suất khử COD $15 - 25%$ $40 - 50%$ $85 - 92%$
Hiệu suất khử TSS $30 - 40%$ $50 - 60%$ $90 - 96%$
Thu hồi tài nguyên Kém, bột giấy bị thối rữa Không thu hồi được Thu hồi $65 - 75%$ xơ sợi tái chế
Diện tích chiếm đất Nhỏ ($<200,\text{m}^2$) Rất lớn ($>15.000,\text{m}^2$) Tối ưu ($2.500 - 3.500,\text{m}^2$)
Kiểm soát mùi hôi Không kiểm soát được Mùi $\text{H}_2\text{S}$, $\text{NH}_3$ nồng nặc Kín, sục khí liên tục, kiểm soát triệt để

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Quy trình công nghệ và phương án quản lý được thiết kế phù hợp trực tiếp với điều kiện vận hành của 17 doanh nghiệp tại CCN Phú Lâm, đồng thời có thể chuyển giao áp dụng cho các cụm công nghiệp giấy lân cận tại Bắc Ninh như CCN Phong Khê (TP. Bắc Ninh) và CCN Phú Đa.

              LỘ TRÌNH TRIỂN KHAI HỆ THỐNG XỬ LÝ (ROADMAP)
+--------------------------------------------------------------------------+
| GIAI ĐOẠN 1 (Tháng 1 - Tháng 6):                                         |
| - Quy hoạch & xây dựng tách biệt mạng lưới thoát nước mưa / nước thải    |
| - Yêu cầu 100% doanh nghiệp lắp cụm tiền xử lý rác thô & DAF tại xưởng   |
+------------------------------------+-------------------------------------+
                                     |
                                     v
+--------------------------------------------------------------------------+
| GIAI ĐOẠN 2 (Tháng 7 - Tháng 18):                                        |
| - Thi công Trạm XLNTTT công suất 1.000 m3/ngày đêm                       |
| - Lắp đặt dây chuyền Hóa lý - Bùn hoạt tính Aerotank - Khử trùng         |
+------------------------------------+-------------------------------------+
                                     |
                                     v
+--------------------------------------------------------------------------+
| GIAI ĐOẠN 3 (Tháng 19 trở đi):                                           |
| - Vận hành nghiệm thu, lắp đặt hệ thống quan trắc tự động Online CEMS    |
| - Thu phí xử lý nước thải dựa trên lưu lượng công tơ đo đếm              |
+--------------------------------------------------------------------------+

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

  • Chi phí đầu tư ước tính (CAPEX): Khoảng 15 – 18 tỷ VNĐ cho trạm xử lý $1.000,\text{m}^3/\text{ngày}$ và tuyến ống thu gom chung dọc trục đường giao thông CCN.
  • Chi phí vận hành (OPEX): Ước tính $4.500 - 5.500,\text{VNĐ/m}^3$ nước thải (bao gồm tiền điện, hóa chất keo tụ, nhân công và xử lý bùn).
  • Lợi ích kinh tế thu được:
    • Thu hồi bột giấy mịn: 17 doanh nghiệp thu hồi khoảng $1.5 - 2.0$ tấn bột giấy khô/ngày, tương đương giá trị kinh tế $4.5 - 6.0$ triệu VNĐ/ngày (hơn 1.6 tỷ VNĐ/năm).
    • Tránh các khoản phạt vi phạm hành chính về môi trường (khoảng 300 - 500 triệu VNĐ/năm cho toàn cụm).
    • Khấu hao và hoàn vốn đầu tư trong thời gian dự kiến từ $4.5 - 6$ năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mẫu quan trắc nước thải mới chỉ thực hiện theo đợt (3 đợt đại diện), chưa ghi nhận được biểu đồ dao động nồng độ ô nhiễm tức thời theo từng giờ sản xuất thực tế (online realtime profiling).
  • Chưa triển khai phân tích chi tiết nhóm kim loại nặng độc hại tích tụ trong bùn thải giấy (như $\text{Cd}$, $\text{Pb}$, $\text{Cr}^{6+}$) sinh ra từ phẩm màu công nghiệp và mực in bao bì.

Hướng nghiên cứu và nâng cấp tiếp theo

  • Tích hợp màng vi lọc MBR (Membrane Bioreactor): Thay thế cụm bể lắng sinh học 2 bằng màng MBR sợi rỗng nhằm nâng cao nồng độ sinh khối vi sinh trong bể Aerotank ($MLSS = 8.000 - 10.000,\text{mg/L}$), giảm $50%$ diện tích xây dựng trạm xử lý.
  • Công nghệ Oxy hóa nâng cao Fenton (AOPs): Bổ sung cụm phản ứng Fenton khử màu và bẻ gãy các hợp chất hữu cơ vòng khó phân hủy (Lignin, Tanin) trước khi thải ra hồ chỉ thị sinh học.
  • Chuyển đổi số trong giám sát môi trường (IoT Environmental Monitoring): Lắp đặt các trạm sensor cảm biến IoT truyền dữ liệu $\text{pH}$, $\text{TSS}$, $\text{COD}$, $\text{DO}$ trực tiếp về Trung tâm điều hành quan trắc Sở TN&MT Bắc Ninh.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                     ĐỐI TƯỢNG HƯỞNG LỢI & GIÁ TRỊ CUNG CẤP                  |
+-----------------------------------------------------------------------------+
| 1. DOANH NGHIỆP SẢN XUẤT GIẤY:                                              |
|    - Cắt giảm 40% chi phí khai thác nước ngầm thông qua tuần hoàn DAF.       |
|    - Loại bỏ 100% rủi ro bị đình chỉ sản xuất hoặc xử phạt vi phạm môi trường.|
+-----------------------------------------------------------------------------+
| 2. CƠ QUAN QUẢN LÝ NHÀ NƯỚC (Sở TN&MT, UBND Huyện Tiên Du):                 |
|    - Sở hữu bộ số liệu định lượng làm căn cứ phê duyệt ĐTM & quy hoạch.     |
|    - Giải quyết dứt điểm điểm nóng khiếu kiện ô nhiễm sông Ngũ Huyện Khê.  |
+-----------------------------------------------------------------------------+
| 3. CỘNG ĐỒNG DÂN CƯ ĐỊA PHƯƠNG (Xã Phú Lâm, Tiên Du):                       |
|    - Phục hồi nguồn nước tưới tiêu nông nghiệp, giảm thiểu mùi hôi H2S.     |
|    - Ngăn chặn nguy cơ thẩm thấu kim loại nặng và độc chất vào nước ngầm.   |
+-----------------------------------------------------------------------------+
| 4. GIỚI HỌC THUẬT & SINH VIÊN KHOA HỌC MÔI TRƯỜNG:                          |
|    - Tài liệu tham khảo chuẩn mực về phương pháp luận đánh giá ô nhiễm và   |
|      tính toán cân bằng vật chất ngành công nghiệp tái chế giấy.            |
+-----------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai trạm xử lý nước thải tập trung tại CCN Phú Lâm là gì?

Cần hoàn thiện mạng lưới thu gom riêng rẽ nước mưa và nước thải công nghiệp. Tại mỗi nhà xưởng, bắt buộc phải lắp đặt song chắn rác và hố lắng bột giấy sơ cấp trước khi đấu nối vào cống thu gom chính. Trạm xử lý trung tâm phải đảm bảo diện tích mặt bằng tối thiểu $2.500,\text{m}^2$ thuộc quỹ đất hạ tầng kỹ thuật đã được phê duyệt.

2. Xử lý nước thải sản xuất giấy kiềm lạnh gặp khó khăn lớn nhất ở khâu nào?

Khó khăn lớn nhất nằm ở hàm lượng xơ sợi mịn khó lắng và chất keo hòa tan ($\text{Lignin}$, $\text{Hemi-xenlulo}$) làm giảm khả năng truyền oxy trong bể sinh học Aerotank. Do đó, việc ứng dụng tuyển nổi DAF kết hợp hóa chất keo tụ PAC/Polymer trước công đoạn sinh học là yêu cầu kỹ thuật mang tính sống còn.

3. Làm thế nào để các doanh nghiệp vừa và nhỏ chịu được chi phí đầu tư hệ thống xử lý?

Áp dụng mô hình đối tác công tư (PPP) hoặc chủ đầu tư hạ tầng CCN đầu tư xây dựng trạm xử lý tập trung, sau đó thu phí dịch vụ xử lý nước thải dựa trên khối lượng $\text{m}^3$ đo qua đồng hồ đo lưu lượng của từng nhà máy. Đồng thời, nguồn tiền thu hồi từ xơ sợi bột giấy tái chế sẽ hỗ trợ bù đắp chi phí vận hành hàng tháng.

4. Bùn thải từ trạm xử lý nước thải giấy được quản lý và xử lý ra sao?

Bùn thải từ khâu tuyển nổi sơ cấp là bùn bột giấy sạch có thể tái sử dụng trực tiếp để sản xuất giấy bao bì độ bền thấp. Bùn hóa lý và bùn vi sinh dư sau bể Aerotank được đưa về bể nén bùn, ép qua máy ép bùn trục vít/băng tải đạt độ ẩm $<75%$ và bàn giao cho đơn vị có chức năng xử lý chất thải rắn công nghiệp theo đúng Nghị định 179/2013/NĐ-CP.

5. Nước sau xử lý có thể tuần hoàn $100%$ cho dây chuyền sản xuất được không?

Không nên tuần hoàn $100%$ tuyệt đối vì việc tuần hoàn kín hoàn toàn sẽ làm gia tăng độ dẫn điện (EC), tích tụ muối hòa tan và nhiệt độ nước, làm ảnh hưởng đến độ bền cơ lý của giấy thành phẩm. Tỷ lệ tuần hoàn khuyến nghị an toàn và hiệu quả kinh tế nhất là $60 - 75%$, phần còn lại xả ra nguồn tiếp nhận sau khi đã đạt chuẩn QCVN 40:2011/BTNMT Cột B.

Kết luận

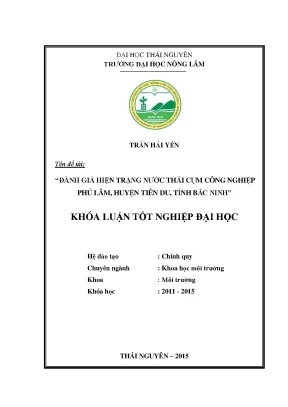

Nghiên cứu "Đánh giá hiện trạng nước thải Cụm công nghiệp Phú Lâm, huyện Tiên Du, tỉnh Bắc Ninh" đã làm sáng tỏ bức tranh toàn cảnh về tải lượng ô nhiễm và các nút thắt trong công tác quản lý môi trường tại một làng nghề tái chế giấy điển hình của vùng kinh tế Bắc Bộ. Nồng độ ô nhiễm hữu cơ ($\text{COD}$ vượt từ $6.5 - 7.6$ lần, $\text{BOD}_5$ vượt từ $8.4 - 9.6$ lần, $\text{TSS}$ vượt từ $5.4 - 6.8$ lần) đang phá hủy nghiêm trọng hệ sinh thái sông Ngũ Huyện Khê, đòi hỏi giải pháp hành động khẩn cấp và đồng bộ.

Mô hình kỹ thuật tích hợp giữa Tuyển nổi siêu nông DAF thu hồi xơ sợi và Hệ thống xử lý sinh học Aerotank tập trung, kết hợp các công cụ kinh tế (thu phí xả thải, cưỡng chế đình chỉ đối với hành vi xả trộm) là giải pháp khả thi, bền vững nhất. Việc sớm triển khai xây dựng trạm xử lý nước thải tập trung không chỉ bảo vệ nguồn tài nguyên nước quốc gia mà còn là điều kiện tiên quyết để CCN Phú Lâm duy trì tăng trưởng công nghiệp xanh, phát triển kinh tế bền vững trong tương lai.
