Tổng quan nghiên cứu

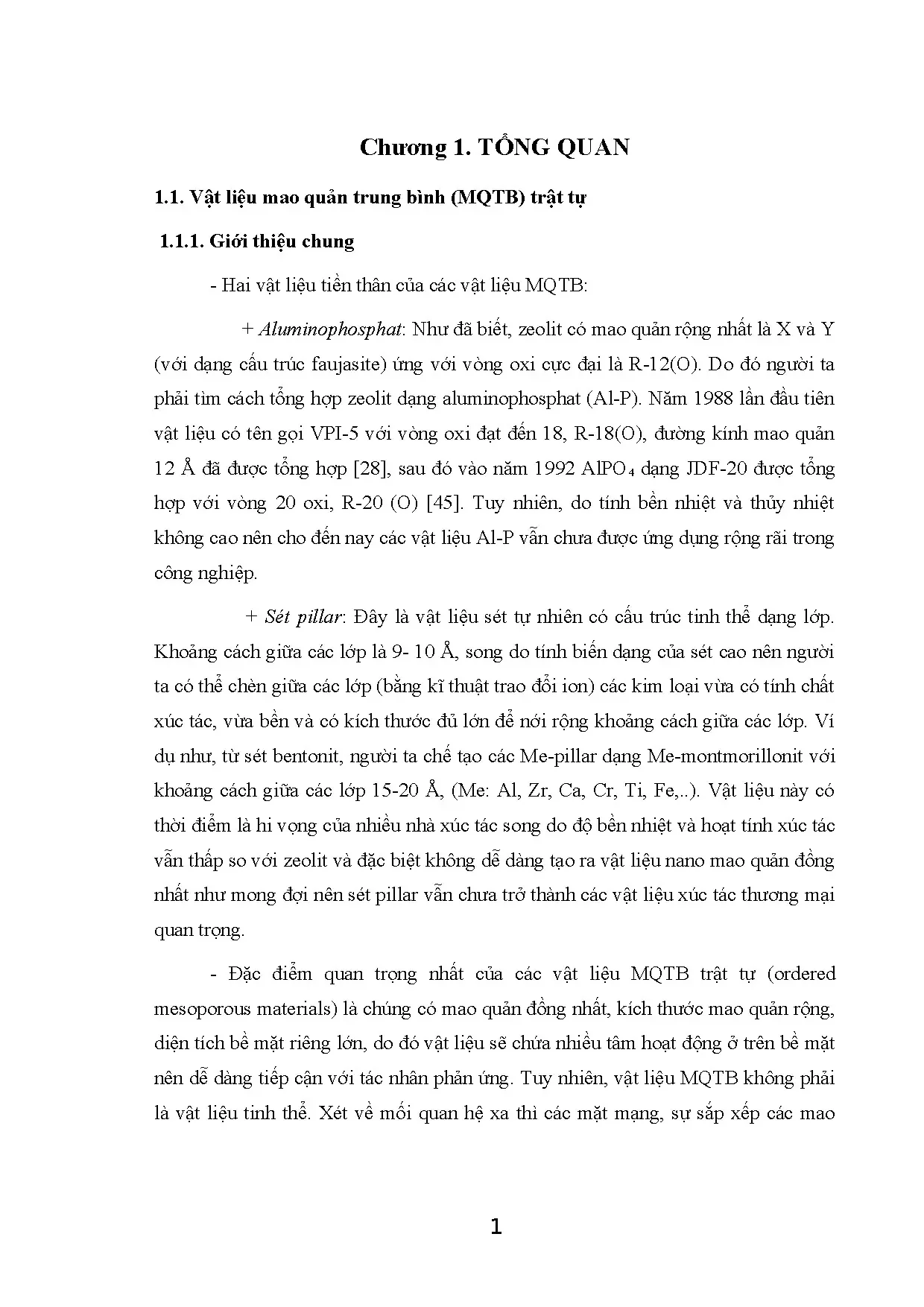

Vật liệu mao quản trung bình (MQTB) trật tự là nhóm vật liệu có cấu trúc lỗ xốp đồng nhất với kích thước mao quản từ 2 đến 50 nm, sở hữu diện tích bề mặt riêng lớn và khả năng chứa nhiều tâm hoạt động trên bề mặt. Những đặc tính này giúp MQTB trở thành vật liệu tiềm năng trong các ứng dụng xúc tác, hấp phụ và tách chất. Tuy nhiên, các vật liệu MQTB không phải là tinh thể hoàn chỉnh mà mang tính "giả tinh thể" do mật độ mạng thấp và độ rỗng cao, điều này ảnh hưởng đến tính bền nhiệt và hoạt tính xúc tác của chúng.

Luận văn tập trung nghiên cứu tổng hợp và biến tính vật liệu mao quản trung bình SBA-16 bằng zirconia sunfat hóa nhằm nâng cao tính axit và độ bền nhiệt, phục vụ cho phản ứng chuyển hóa n-hexan. Nghiên cứu được thực hiện trong phạm vi tổng hợp vật liệu tại điều kiện nhiệt độ nung 550-650°C, sử dụng các phương pháp phân tích hiện đại như TGA, phổ IR, XRD, SEM, TEM và BET để đánh giá cấu trúc, thành phần và tính chất vật liệu. Mục tiêu chính là phát triển vật liệu xúc tác lưỡng chức năng có hiệu suất cao trong quá trình đồng phân hóa n-hexan, góp phần nâng cao hiệu quả công nghiệp lọc hóa dầu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Cấu trúc vật liệu mao quản trung bình (MQTB): MQTB có cấu trúc lỗ xốp đồng nhất, kích thước mao quản rộng, diện tích bề mặt lớn, nhưng không phải là vật liệu tinh thể do mật độ mạng thấp và độ rỗng cao. Các vật liệu như MCM-41, SBA-15, SBA-16, KIT-5, KIT-6 được xem là đại diện tiêu biểu với cấu trúc lục lăng hoặc lập phương.

  • Tính axit của vật liệu: Sự thay thế đồng hình của nguyên tử Al vào mạng silica tạo ra các tâm axit Bronsted và Lewis, đóng vai trò quan trọng trong xúc tác đồng phân hóa. Zirconia sunfat hóa (SO42-/ZrO2) được biết đến như một chất mang axit mạnh, tăng cường hoạt tính xúc tác.

  • Cơ chế xúc tác lưỡng chức năng: Xúc tác lưỡng chức năng gồm tâm kim loại (Pt) có chức năng hiđro-đehiđro hóa và tâm axit (SO42-/ZrO2 hoặc Al-SBA-16) xúc tác các phản ứng theo cơ chế cacbocation như đồng phân hóa, vòng hóa, hiđrocracking.

  • Phản ứng đồng phân hóa n-hexan: Quá trình chuyển hóa n-hexan thành isoparafin có giá trị octan cao hơn, được xúc tác bởi các tâm axit và kim loại trên chất mang, chịu ảnh hưởng bởi nhiệt độ, áp suất và tính chất xúc tác.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Vật liệu SBA-16 được tổng hợp bằng phương pháp thủy nhiệt sử dụng chất hoạt động bề mặt F127 trong môi trường axit. Zirconia sunfat hóa được thực hiện theo hai phương pháp: tổng hợp hai bước và tổng hợp trực tiếp. Al-SBA-16 được tổng hợp theo phương pháp trực tiếp từ nhôm isopropoxit.

  • Phân tích đặc trưng vật liệu: Sử dụng phân tích nhiệt trọng lượng (TGA) để xác định nhiệt độ loại bỏ chất hoạt động bề mặt; phổ hồng ngoại (IR) để nhận diện các nhóm chức và xác định sự loại bỏ chất hoạt động bề mặt; phổ nhiễu xạ tia X (XRD) để đánh giá cấu trúc trật tự mao quản; kính hiển vi điện tử quét (SEM) và truyền qua (TEM) để quan sát hình thái và cấu trúc mao quản; phổ tán sắc năng lượng tia X (EDX) để xác định thành phần nguyên tố; phương pháp BET để đo diện tích bề mặt riêng và phân bố kích thước mao quản.

  • Kiểm tra hoạt tính xúc tác: Thử nghiệm chuyển hóa n-hexan trên xúc tác Pt/SZ-SBA-16 và Pt/Al-SBA-16 trong điều kiện nhiệt độ 500-550°C, áp suất 1 atm, tỷ lệ khí mang Ar và H2/C6H14 là 1:1, tốc độ dòng khí 60 ml/phút. Sản phẩm được phân tích bằng sắc ký khí-khối phổ (GC-MS).

  • Timeline nghiên cứu: Tổng hợp vật liệu và biến tính trong vòng 2 tháng; phân tích đặc trưng vật liệu trong 1 tháng; thử nghiệm xúc tác và phân tích sản phẩm trong 1 tháng; tổng hợp báo cáo và luận văn trong 1 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Nhiệt độ nung loại bỏ chất hoạt động bề mặt: Phân tích TGA của mẫu Zr-SBA-16 cho thấy mất khối lượng 10.21% tại 94.8°C do mất nước và sự cháy chất hoạt động bề mặt bắt đầu từ 220°C đến 600°C. Nhiệt độ nung 550-600°C được xác định là phù hợp để loại bỏ hoàn toàn chất hoạt động bề mặt mà không phá hủy cấu trúc vật liệu.

  2. Cấu trúc vật liệu: Phổ XRD góc nhỏ của SBA-16 và các mẫu biến tính SZ/SBA-16, SZ-SBA-16 cho thấy các pic đặc trưng của vật liệu MQTB với cấu trúc trật tự cao, chứng tỏ quá trình biến tính không làm mất trật tự mao quản. Diện tích bề mặt riêng của SBA-16 đạt khoảng 1000 m²/g, trong khi các mẫu biến tính có diện tích giảm nhẹ do sự lấp đầy mao quản bởi zirconia sunfat.

  3. Tính axit và thành phần: Phổ IR cho thấy sự hình thành liên kết Si-O-Zr và sự biến mất của nhóm silanol đầu tận sau biến tính, chứng tỏ zirconia đã được mang lên vật liệu. Phân tích EDX xác nhận sự hiện diện của Zr và S trên bề mặt vật liệu, với hàm lượng lưu huỳnh ổn định sau quá trình sunfat hóa.

  4. Hoạt tính xúc tác: Xúc tác Pt/SZ-SBA-16 và Pt/Al-SBA-16 thể hiện hiệu suất chuyển hóa n-hexan cao, đạt khoảng 70-80% với độ chọn lọc isoparafin trên 60%. So với xúc tác SBA-16 nguyên chất, hoạt tính xúc tác tăng hơn 30%, nhờ sự kết hợp giữa tính axit mạnh của SO42-/ZrO2 và khả năng hiđro-đehiđro hóa của Pt.

Thảo luận kết quả

Kết quả cho thấy việc biến tính SBA-16 bằng zirconia sunfat hóa thành công trong việc tăng cường tính axit và độ bền nhiệt của vật liệu, phù hợp cho các phản ứng xúc tác đồng phân hóa n-hexan. Nhiệt độ nung được lựa chọn dựa trên phân tích TGA và phổ IR đảm bảo loại bỏ hoàn toàn chất hoạt động bề mặt mà không làm mất trật tự mao quản, giữ được diện tích bề mặt lớn.

So sánh với các nghiên cứu trước đây về MCM-41 và SBA-15, SBA-16 biến tính có ưu thế về độ bền thủy nhiệt và cấu trúc mao quản lập phương 3D, giúp cải thiện sự khuếch tán và tiếp cận các tâm hoạt động. Việc sử dụng Pt làm kim loại lưỡng chức năng giúp tăng tốc độ phản ứng hiđro-đehiđro hóa, đồng thời tâm axit SO42-/ZrO2 thúc đẩy quá trình đồng phân hóa theo cơ chế cacbocation.

Dữ liệu có thể được trình bày qua biểu đồ TGA thể hiện sự mất khối lượng theo nhiệt độ, phổ XRD minh họa các pic đặc trưng cấu trúc, phổ IR so sánh các nhóm chức trước và sau biến tính, cùng biểu đồ hiệu suất xúc tác chuyển hóa n-hexan và độ chọn lọc sản phẩm.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình tổng hợp: Áp dụng phương pháp tổng hợp trực tiếp zirconia sunfat hóa trên SBA-16 với điều chỉnh pH và thời gian ủ để tăng hàm lượng ZrO2 và lưu huỳnh, nâng cao tính axit và diện tích bề mặt trong vòng 6 tháng, do nhóm nghiên cứu vật liệu thực hiện.

  2. Phát triển xúc tác lưỡng chức năng: Tăng cường phân tán kim loại Pt trên chất mang biến tính bằng kỹ thuật tẩm ướt và xử lý khử ở nhiệt độ thích hợp nhằm nâng cao hoạt tính xúc tác, thực hiện trong 3 tháng, do phòng thí nghiệm xúc tác đảm nhiệm.

  3. Nghiên cứu cơ chế phản ứng: Sử dụng kỹ thuật phân tích in situ như DRIFT và GC-MS để khảo sát cơ chế đồng phân hóa n-hexan trên xúc tác mới, nhằm tối ưu điều kiện phản ứng và kéo dài tuổi thọ xúc tác, tiến hành trong 1 năm, phối hợp giữa các nhóm nghiên cứu.

  4. Ứng dụng công nghiệp: Đề xuất thử nghiệm xúc tác trên quy mô pilot trong các nhà máy lọc hóa dầu để đánh giá hiệu quả kinh tế và kỹ thuật, thời gian 1-2 năm, phối hợp với doanh nghiệp và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu xúc tác: Có thể áp dụng phương pháp tổng hợp và biến tính vật liệu mao quản trung bình để phát triển các xúc tác mới với tính axit và bền nhiệt cao.

  2. Kỹ sư công nghệ lọc hóa dầu: Tham khảo để lựa chọn và tối ưu hóa xúc tác lưỡng chức năng trong quá trình đồng phân hóa n-hexan và các phản ứng chuyển hóa hiđrocacbon khác.

  3. Sinh viên và học viên cao học ngành Hóa học và Kỹ thuật Hóa học: Nắm bắt kiến thức về tổng hợp vật liệu mao quản, kỹ thuật phân tích đặc trưng vật liệu và ứng dụng xúc tác trong công nghiệp.

  4. Doanh nghiệp sản xuất xúc tác: Áp dụng kết quả nghiên cứu để phát triển sản phẩm xúc tác có hiệu suất cao, bền vững, đáp ứng yêu cầu công nghiệp hiện đại.

Câu hỏi thường gặp

  1. Vật liệu mao quản trung bình có ưu điểm gì so với zeolit?
    MQTB có kích thước mao quản lớn hơn (2-50 nm) và diện tích bề mặt riêng cao, giúp tăng khả năng khuếch tán và tiếp cận các phân tử lớn, trong khi zeolit có mao quản nhỏ hơn và cấu trúc tinh thể cứng nhắc.

  2. Tại sao phải biến tính SBA-16 bằng zirconia sunfat hóa?
    Việc biến tính giúp tăng cường tính axit mạnh, cải thiện độ bền nhiệt và hoạt tính xúc tác, khắc phục hạn chế của SBA-16 nguyên chất có tính axit yếu và độ bền thủy nhiệt chưa cao.

  3. Phương pháp nào hiệu quả nhất để loại bỏ chất hoạt động bề mặt?
    Phương pháp nung ở nhiệt độ 550-600°C được đánh giá là hiệu quả nhất, loại bỏ hoàn toàn chất hoạt động bề mặt mà không làm mất trật tự cấu trúc mao quản.

  4. Vai trò của kim loại Pt trong xúc tác lưỡng chức năng là gì?
    Pt đóng vai trò trung tâm trong phản ứng hiđro-đehiđro hóa, giúp tăng tốc độ phản ứng và cải thiện hiệu suất chuyển hóa n-hexan thành isoparafin.

  5. Làm thế nào để đánh giá hiệu suất xúc tác trong phản ứng đồng phân hóa n-hexan?
    Hiệu suất được đánh giá qua tỷ lệ chuyển hóa n-hexan và độ chọn lọc sản phẩm isoparafin, phân tích bằng sắc ký khí-khối phổ (GC-MS) dưới điều kiện phản ứng chuẩn.

Kết luận

  • Đã xác định được nhiệt độ nung tối ưu 550-600°C để loại bỏ hoàn toàn chất hoạt động bề mặt trên vật liệu SBA-16 và biến tính zirconia sunfat hóa ở 650°C.
  • Vật liệu SBA-16 biến tính giữ được cấu trúc mao quản trật tự, có diện tích bề mặt lớn và tính axit mạnh hơn so với vật liệu nguyên chất.
  • Xúc tác Pt/SZ-SBA-16 và Pt/Al-SBA-16 thể hiện hiệu suất chuyển hóa n-hexan cao, phù hợp cho ứng dụng trong công nghiệp lọc hóa dầu.
  • Phương pháp tổng hợp và biến tính vật liệu được đề xuất có thể mở rộng ứng dụng cho các phản ứng xúc tác khác.
  • Khuyến nghị tiếp tục nghiên cứu tối ưu hóa xúc tác và thử nghiệm quy mô pilot để ứng dụng thực tế.

Hành động tiếp theo: Áp dụng quy trình tổng hợp và biến tính trong nghiên cứu phát triển xúc tác mới, đồng thời triển khai thử nghiệm xúc tác trong điều kiện công nghiệp để đánh giá hiệu quả thực tế.
