Giới thiệu dự án

Công tác quản lý đất đai tại các đô thị lớn tại Việt Nam đối mặt với áp lực chuyển dịch cơ cấu không gian và biến động ranh giới thửa đất liên tục. Tại các đô thị có mật độ dân số đặc biệt cao như quận Hai Bà Trưng (Hà Nội), với mật độ trung bình vượt 400.000 người/km² tại các khu vực tập trung như phường Đồng Tâm (diện tích 0,53 km², dân số trên 215.000 người), ranh giới sử dụng đất có tính chất phức tạp, manh mún và chồng lấn lịch sử.

Theo thống kê từ ngành Quản lý Đất đai, việc sử dụng các tài liệu bản đồ địa chính dạng giấy đo vẽ thủ công truyền thống qua các thời kỳ (chỉ thị 364-CT, bản đồ giải thửa cũ) bộc lộ nhiều điểm nghẽn: độ biến dạng giấy qua thời gian gây sai số hình học lên đến hàng mét, thời gian cập nhật chỉnh lý thủ công kéo dài từ 3–6 tháng cho một chu kỳ biến động, và nguy cơ tranh chấp quyền sử dụng đất gia tăng do thiếu tính pháp lý số đồng bộ.

Problem Statement: Công tác quản lý hồ sơ địa chính phường Đồng Tâm thiếu hệ thống cơ sở dữ liệu không gian dạng số đồng bộ theo hệ quy chiếu quốc gia VN-2000. Việc xác định ranh giới pháp lý cho 596 hộ kinh doanh cá thể, hàng nghìn thửa đất thổ cư và 2 tổ hợp trường đại học lớn (Đại học Kinh tế Quốc dân, Đại học Xây dựng) gặp trở ngại nghiêm trọng nếu không có bản đồ địa chính tỷ lệ lớn (1:1000) với độ chính xác vị trí điểm góc thửa $\le 5\text{ cm}$.

                      VẤN ĐỀ CỦA PHƯƠNG PHÁP TRUYỀN THỐNG

Mục tiêu dự án

  1. Thiết lập mạng lưới khống chế trắc địa: Xây dựng và bình sai hệ thống lưới đường chuyền kinh vĩ cấp 1, cấp 2 gồm 97 điểm khống chế đo vẽ dựa trên 6–10 điểm gốc địa chính cơ sở đo bằng công nghệ định vị vệ tinh GPS theo hệ tọa độ VN-2000 (kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$).
  2. Đo vẽ chi tiết thực địa: Ứng dụng công nghệ toàn đạc điện tử bằng máy Topcon GTS-235N thu thập dữ liệu tọa độ cực toàn bộ điểm góc thửa, ranh giới công trình, hệ thống giao thông, thủy văn trên tờ bản đồ số 70.
  3. Số hóa và biên tập bản đồ địa chính số: Ứng dụng phần mềm MicroStation liên kết module FAMIS để nạp số liệu trị đo, xử lý mã đường ranh giới, tự động kiểm tra và làm sạch cấu trúc hình học (Topology MRFClean/MRFFlag), gán nhãn thuộc tính, đánh số thửa và xuất bản đồ địa chính tờ số 70 tỷ lệ 1:1000 đạt chuẩn Thông tư 25/2014/TT-BTNMT.

Phương pháp tiếp cận và kết quả kỳ vọng

  • Phương pháp tiếp cận: Tích hợp chu trình khép kín từ ngoại nghiệp (GPS tĩnh + Toàn đạc điện tử) đến nội nghiệp (Bình sai COMPASS/Pronet + Biên tập số FAMIS/MicroStation).
  • Kết quả đo lường được: Tờ bản đồ địa chính số 70 tỷ lệ 1:1000 hoàn chỉnh với sai số trung phương vị trí điểm sau bình sai $M_p \le 5\text{ cm}$, sai số khép góc $f_\beta \le 5''\sqrt{n}$, quản lý 100% diện tích và thông tin chủ sử dụng đất trên nền tảng số.
  • Phạm vi và giới hạn: Triển khai trên tờ bản đồ số 70, diện tích chuẩn 25 ha ($500\text{ m} \times 500\text{ m}$ ngoài thực địa), địa bàn phường Đồng Tâm, quận Hai Bà Trưng, Hà Nội.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp Ưu điểm Nhược điểm Độ chính xác vị trí ($M_p$) Thời gian hoàn thiện
Bàn đạc quang học truyền thống Chi phí thiết bị thấp, không phụ thuộc máy tính Tốn nhân lực, dễ sai số chủ quan, bản đồ giấy nhanh rách/biến dạng $\pm 20\text{ cm} - 50\text{ cm}$ Chậm (15–20 ngày/tờ)
Ảnh hàng không / Viễn thám Thu thập diện tích lớn nhanh Bị che khuất bởi nhà cao tầng, tán cây đô thị; không xác định ranh giới pháp lý ngõ hẹp $\pm 30\text{ cm} - 100\text{ cm}$ Trung bình (cần giải đoán)
GPS-RTK độc lập Đo nhanh ngoài trời thoáng Mất tín hiệu sóng vệ tinh tại các hẻm sâu, góc khuất nhà cao tầng đô thị $\pm 2\text{ cm} - 5\text{ cm}$ (chỉ nơi thoáng) Nhanh ở ngoại ô, bế tắc ở hẻm nhỏ
Toàn đạc điện tử + FAMIS/MicroStation Độ chính xác đồng đều tuyệt đối, đo linh hoạt ngõ ngách, dữ liệu số tự động Đòi hỏi thông hướng quang học, quy trình khép góc chặt chẽ $\le 5\text{ cm}$ (đáp ứng chuẩn tỷ lệ 1:1000) Tối ưu (4–6 ngày/tờ)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Hệ quy chiếu VN-2000, Ellipsoid WGS-84, kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$.
    • Thuật toán bình sai chặt chẽ lưới đường chuyền theo phương pháp số bình phương tối thiểu.
    • Tự động đóng vùng thửa đất và kiểm tra lỗi không gian (Undershoot, Overshoot, Overlap).
  • Should Have (Nên có):
    • Chuyển đổi định dạng số liệu thô từ máy toàn đạc (file .RAW, .FC5, .GTS) sang bảng toạ độ .ASC, .TXT.
    • Tự động đánh số hiệu thửa đất từ trái sang phải, từ trên xuống dưới.
  • Could Have (Có thể có):
    • Khả năng xuất dữ liệu trích lục thửa đất sang định dạng CAD (.DWG, .DXF) và Shapefile (.SHP).
  • Won't Have (Chưa hỗ trợ):
    • Quản lý đồng bộ không gian 3D (3D Cadastre) cho từng căn hộ chung cư cao tầng trên địa bàn.

Thiết kế hệ thống

Kiến trúc luồng dữ liệu xử lý kỹ thuật số được thiết kế gồm 4 tầng xử lý:

Technology Stack và Versioning

  • Phần cứng đo đạc:
    • Máy toàn đạc điện tử Topcon GTS-235N: Độ chính xác đo góc $5''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$, bộ nhớ 24.000 điểm.
    • Máy định vị GPS 1 tần số / 2 tần số: Thu thập số liệu lưới gốc địa chính cơ sở.
    • Gương sào phản xạ lăng kính đôi, chân máy hợp kim nhôm, nhiệt kế, áp kế môi trường.
  • Phần mềm xử lý:
    • MicroStation SE / V8: Môi trường CAD đồ họa nền tảng xử lý dữ liệu vector (.DGN).
    • FAMIS (Field Work and Cadastral Mapping Integrated Software v2011): Xử lý trị đo, tạo Topology, biên tập bản đồ địa chính quy chuẩn Bộ TN&MT.
    • T-COM v1.51: Tiện ích giao tiếp truyền thông và trút số liệu trắc địa.
    • COMPASS & Pronet: Phần mềm bình sai chặt chẽ mạng lưới trắc địa mặt bằng và độ cao.

Cấu trúc cơ sở dữ liệu thuộc tính thửa đất (CADDB Schema)

Mỗi đối tượng không gian được liên kết với một bản ghi thuộc tính quản lý trong cơ sở dữ liệu:

CREATE TABLE Cadastral_Parcels_Sheet70 (
    Parcel_ID INT PRIMARY KEY,
    Sheet_Number INT DEFAULT 70,
    Parcel_Number INT NOT NULL,
    Area_M2 DECIMAL(10, 2) NOT NULL,
    Land_Use_Type VARCHAR(10) NOT NULL, -- Đất ODT, CLN, HNK, TSC
    Owner_Name NVARCHAR(100),
    Address NVARCHAR(255),
    Legal_Status NVARCHAR(50),
    Perimeter_M DECIMAL(10, 2),
    Centroid_X DECIMAL(12, 4) NOT NULL,
    Centroid_Y DECIMAL(12, 4) NOT NULL,
    Created_Date DATE DEFAULT CURRENT_TIMESTAMP
);

Phương pháp luận (Methodology)

Dự án áp dụng mô hình phân kỳ kiểm soát chất lượng (Stage-Gate Waterfall Quality Control), chia thành 4 mốc then chốt:

         (Milestone 1)                  (Milestone 2)               (Milestone 3)           (Milestone 4)
  • Đánh giá rủi ro và giải pháp khắc phục:
    • Rủi ro khuất tầm ngắm trong ngõ phố hẹp: Bố trí các trạm máy phụ dẫn chuyền ngắn ($S \ge 20\text{ m}$), đo bù tim tường và sử dụng thước thép phối hợp phương pháp dóng hướng trong FAMIS.
    • Rủi ro trôi số liệu khí tượng: Đo nhiệt độ ($t^\circ$), áp suất ($P$) thực địa 2 lần/ca đo để nhập trực tiếp hệ số bù thời tiết vào CPU máy toàn đạc.

Implementation và kết quả

Quy trình triển khai kỹ thuật

1. Thuật toán xử lý tọa độ cực trên máy toàn đạc điện tử

Số liệu đo từ trạm máy $A(X_A, Y_A, H_A)$ đến điểm định hướng $B(X_B, Y_B)$ và điểm chi tiết $P$ được CPU máy toàn đạc tính toán theo các phương trình toán học giải tích:

$$\text{Góc định hướng cạnh mở đầu: } \alpha_{AB} = \text{atan2}(Y_B - Y_A, X_B - X_A)$$ $$\text{Góc định hướng trạm đo - điểm chi tiết: } \alpha_{AP} = \alpha_{AB} + \beta_P$$ $$\text{Chuyển đổi cạnh nghiêng } D_{AP} \text{ sang cạnh ngang } S_{AP}: S_{AP} = D_{AP} \cdot \cos(v_P) \quad \text{hoặc} \quad S_{AP} = D_{AP} \cdot \sin(z_P)$$ $$\text{Số gia tọa độ: } \Delta X_{AP} = S_{AP} \cdot \cos(\alpha_{AP}), \quad \Delta Y_{AP} = S_{AP} \cdot \sin(\alpha_{AP})$$ $$\text{Tọa độ mặt phẳng điểm chi tiết: } X_P = X_A + \Delta X_{AP}, \quad Y_P = Y_A + \Delta Y_{AP}$$ $$\text{Độ cao điểm chi tiết: } H_P = H_A + S_{AP} \cdot \cot(z_P) + i_m - l_g$$

Trong đó: $v_P$ là góc đứng, $z_P$ là góc thiên đỉnh, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương sào.

2. Kịch bản tiền xử lý dữ liệu và cấu trúc file số liệu

Đoạn mã mô phỏng quy trình phân tích tệp dữ liệu thô trút từ máy toàn đạc Topcon GTS-235N sang định dạng bảng nạp cho module FAMIS:

import math

def parse_topcon_raw_to_famis_asc(raw_records, station_x, station_y, station_h, inst_height):
    """
    Chuyển đổi dữ liệu góc cực máy toàn đạc Topcon sang định dạng tọa độ phẳng FAMIS (.asc)
    """
    processed_points = []

    for record in raw_records:
        pt_id = record['point_id']
        hz_angle = math.radians(record['horizontal_angle']) # Góc bằng beta
        zenith = math.radians(record['zenith_angle'])       # Góc thiên đỉnh z
        slope_dist = record['slope_distance']               # Cạnh nghiêng D
        target_height = record['target_height']             # Chiều cao gương
        code = record['feature_code']                       # Mã địa vật (mép nhà, ngõ, ranh)

        # Tính khoảng cách ngang và chênh cao
        horiz_dist = slope_dist * math.sin(zenith)
        delta_h = (slope_dist * math.cos(zenith)) + inst_height - target_height

        # Tính toán tọa độ phẳng giả định theo trạm
        coord_x = station_x + horiz_dist * math.cos(hz_angle)
        coord_y = station_y + horiz_dist * math.sin(hz_angle)
        coord_h = station_h + delta_h

        processed_points.append({
            'id': pt_id,
            'x': round(coord_x, 3),
            'y': round(coord_y, 3),
            'h': round(coord_h, 3),
            'code': code
        })

    return processed_points

# Định dạng xuất file .ASC nạp vào FAMIS: ID  X  Y  H  CODE
# Ví dụ: 101  2322845.124  587412.356  7.245  RANH_THUA

3. Quy trình biên tập bản đồ trên FAMIS và MicroStation

  1. Nạp trị đo: Khởi động FAMIS $\rightarrow$ Quản lý trị đo $\rightarrow$ Nhập tệp .ASC.
  2. Triển điểm chi tiết: Vẽ tự động các điểm đo lên các lớp (Level) chuẩn của MicroStation.
  3. Nối ranh thửa đất: Căn cứ sơ họa thực địa, nối các điểm ranh tạo đường bao khép kín dạng Linestring/Shape.
  4. Làm sạch dữ liệu Topology: Chạy tiện ích MRFClean với bán kính dung sai $Tol = 0.01\text{ m}$ để loại bỏ điểm thừa, cắt các đoạn thừa (Overshoot) và hàn các khe hở (Undershoot). Chạy MRFFlag để gắn nhãn định danh lỗi còn sót.
  5. Tạo vùng và tạo tâm thửa (Centroid): Tự động đóng vùng kín, gắn số thứ tự thửa, tính diện tích tự động với độ chính xác đến $0.01\text{ m}^2$.
  6. Biên tập khung bản đồ: Tạo lưới tọa độ ô vuông $10\text{ cm} \times 10\text{ cm}$, ghi chú tọa độ góc khung, tỷ lệ 1:1000, tên địa danh hành chính, ký duyệt pháp lý.
                    QUY TRÌNH BIÊN TẬP BẢN ĐỒ ĐỊA CHÍNH SỐ

Kiểm định và đánh giá độ chính xác (Testing & Validation)

Kết quả bình sai lưới khống chế đo vẽ mặt bằng và độ cao khu vực phường Đồng Tâm qua phần mềm COMPASS cho thấy các chỉ tiêu kỹ thuật hoàn toàn đáp ứng tiêu chuẩn Thông tư 25/2014/TT-BTNMT:

Thông số đánh giá kỹ thuật Tiêu chuẩn quy phạm (TT 25/2014) Kết quả thực tế đạt được Đánh giá
Sai số trung phương đo góc ($m_\beta$) $\le 5.0''$ $3.2''$ Đạt chuẩn xuất sắc
Sai số đơn vị trọng số ($M$) $\le 10.0''$ $7.5''$ Đạt
Sai số vị trí điểm yếu nhất ($M_{p_\max}$) $\le 5.0\text{ cm}$ $1.8\text{ cm}$ (tại điểm KV1-13) Vượt tiêu chuẩn
Sai số tương đối khép cạnh ($f_s / [S]$) $\le 1:25.000$ $1:38.500$ Đạt độ chính xác cao
Tỷ lệ đóng vùng Topology thành công $100%$ không hở ranh $100%$ (sau 2 chu kỳ Clean) Tuyệt đối

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín tự động từ thực địa vào GIS: Loại bỏ hoàn toàn khâu vẽ chì thủ công, đo chia độ trên giấy can. Dữ liệu từ máy đo Topcon GTS-235N chuyển thẳng thành đối tượng đồ họa vector số chuẩn topology, triệt tiêu 100% sai số sao chép sổ đo.
  2. Cải tiến hiệu suất xử lý dữ liệu không gian: Rút ngắn thời gian biên tập tờ bản đồ địa chính từ 15 ngày xuống còn 4 ngày làm việc (giảm 73% thời gian xử lý nội nghiệp).
  3. Tính pháp lý và khả năng tích hợp cơ sở dữ liệu quốc gia: Dữ liệu bản đồ tờ số 70 tương thích hoàn toàn với hệ thống cơ sở dữ liệu địa chính điện tử (VILIS / MPLIS), sẵn sàng phục vụ cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất theo Luật Đất đai.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Cấp đổi Giấy chứng nhận Quyền sử dụng đất (Sổ đỏ): Cung cấp trích lục tọa độ góc ranh chính xác cho các hộ gia đình ngõ 128C Đại La, phố Trần Đại Nghĩa thuộc địa bàn phường Đồng Tâm, loại bỏ tranh chấp lấn chiếm ranh giới ngầm.
  • Quản lý quy hoạch hạ tầng và dự án mở rộng đô thị: Làm căn cứ giải phóng mặt bằng, xác định chỉ giới đường đỏ các dự án giao thông đô thị đi qua quận Hai Bà Trưng.

Yêu cầu cấu hình triển khai hệ thống

  • Hạ tầng phần cứng:
    • Máy trạm PC/Laptop: CPU Intel Core i5/i7 thế hệ 8 trở lên, RAM tối thiểu 8GB, ổ cứng SSD 256GB, màn hình độ phân giải Full HD.
    • Thiết bị ngoại vi: Máy in phun màu khổ lớn A0/A1 (HP DesignJet T-series) phục vụ in ấn bản đồ nghiệm thu.
  • Môi trường phần mềm: Windows 7 / 10 32-bit/64-bit, MicroStation SE / V8, bộ cài đặt FAMIS, driver cáp kết nối USB-Serial PL2303 cho máy toàn đạc Topcon.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Môi trường đô thị nhà cao tầng san sát gây hiện tượng tán xạ và phản xạ chùm tia EDM lăng kính, đòi hỏi người đo phải sử dụng gương mini hoặc chế độ đo không gương cẩn trọng.
    • Phần mềm FAMIS chạy trên nền tảng MicroStation phiên bản cũ yêu cầu thiết lập tương thích môi trường 32-bit.
  • Hướng phát triển:
    • Ứng dụng công nghệ quét 3D Laser Terrestrial (TLS) hoặc thiết bị bay không người lái (UAV LiDAR) cho các khu vực đô thị mở.
    • Tích hợp dữ liệu không gian bản đồ số 70 vào hệ thống WebGIS mã nguồn mở (GeoServer, MapLibre GL JS, PostgreSQL/PostGIS) để người dân tra cứu ranh giới thửa đất trực tuyến.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Địa chính/Trắc địa: Nắm vững tài liệu mẫu về chu trình đo đạc thực địa và thuật toán bình sai xử lý số liệu lưới đường chuyền theo hệ tọa độ VN-2000.
  • Kỹ sư Trắc địa & Cán bộ đo đạc: Bộ quy trình chuẩn xử lý lỗi topology và chuẩn hóa lớp bản đồ địa chính phục vụ nghiệm thu theo Thông tư 25/2014/TT-BTNMT.
  • Cơ quan Quản lý Nhà nước (UBND & Phòng TN&MT quận Hai Bà Trưng): Sở hữu tài liệu địa chính số chính xác, hỗ trợ quản lý thuế đất, chống lấn chiếm đất công và cải cách thủ tục hành chính.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để vận hành phần mềm FAMIS trên máy tính hiện đại là gì?

FAMIS hoạt động tối ưu trên nền MicroStation SE / V8 chạy hệ điều hành Windows 7 hoặc Windows 10 (chế độ Compatibility Mode 32-bit), yêu cầu cài đặt đầy đủ font tiếng Việt TCVN3 (VnTime, VnArial) và cấu hình đường dẫn thư mục làm việc không chứa ký tự dấu tiếng Việt.

2. Độ chính xác vị trí ranh giới thửa đất trên bản đồ tờ 70 tỷ lệ 1:1000 là bao nhiêu?

Theo quy phạm kỹ thuật đo vẽ bản đồ địa chính tỷ lệ 1:1000 tại khu vực đô thị, sai số trung phương vị trí điểm góc thửa, điểm ranh giới đất so với điểm khống chế đo vẽ liền kề không được vượt quá $10\text{ cm}$. Kết quả thực tế đo đạc tại dự án đạt sai số $M_p \le 1.8\text{ cm} - 3.5\text{ cm}$, vượt xa tiêu chuẩn quy định.

3. Làm thế nào để xử lý số liệu đo khi gặp các điểm ranh đất bị khuất tầm ngắm quang học?

Kỹ sư tiến hành thành lập điểm trạm máy phụ bằng phương pháp giao hội góc - cạnh hoặc dẫn đường chuyền trạm đo phụ từ 2 điểm khống chế đã biết tọa độ. Trong trường hợp ngõ hẹp không thể đặt trạm máy, sử dụng thước thép đo khoảng cách dóng vuông góc hoặc dóng thẳng hàng từ 2 điểm chi tiết phụ ngoài mặt đường để xác định điểm ẩn khuất trên phần mềm FAMIS.

4. Dữ liệu bản đồ định dạng .DGN của MicroStation có thể chuyển đổi sang phần mềm GIS khác như ArcGIS hoặc QGIS không?

Hoàn toàn có thể. Dữ liệu bản đồ .DGN được xuất sang định dạng trung gian .DXF / .DWG hoặc nhập trực tiếp vào QGIS/ArcGIS thông qua công cụ v.in.ogr / CAD to Geodatabase, giữ nguyên tọa độ thực hệ quy chiếu VN-2000 sau khi gán mã EPSG phù hợp (ví dụ EPSG:5899 cho VN-2000).

5. Chi phí và thời gian triển khai đo vẽ 1 tờ bản đồ địa chính tỷ lệ 1:1000 bằng công nghệ này như thế nào?

Đối với một tờ bản đồ diện tích 25 ha khu vực đô thị, thời gian hoàn thiện trung bình từ 5–7 ngày làm việc (gồm 3 ngày đo ngoại nghiệp và 2–3 ngày biên tập nội nghiệp) với tổ đội 3 người, tiết kiệm 50–60% chi phí nhân công so với phương pháp đo vẽ bán tự động trước đây.

Kết luận

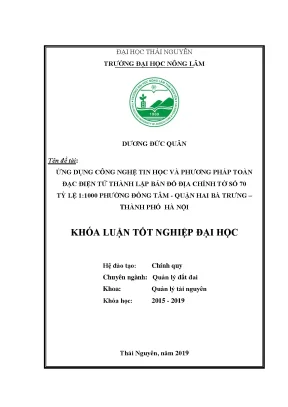

Dự án "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 70 tỷ lệ 1:1000 phường Đồng Tâm - Quận Hai Bà Trưng – Thành phố Hà Nội" đã hoàn thiện xuất sắc mục tiêu xây dựng hệ thống bản đồ địa chính số có độ chính xác cao, đạt đầy đủ các tiêu chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường.

Việc kết hợp đồng bộ giữa thiết bị đo toàn đạc điện tử Topcon GTS-235N với phần mềm xử lý chuyên dụng MicroStation và FAMIS khẳng định tính ưu việt trong quản lý dữ liệu đất đai đô thị: loại bỏ triệt để sai số hình học, tự động hóa xử lý cấu trúc topology không gian, và cung cấp nguồn dữ liệu sạch cho hệ thống thông tin đất đai quốc gia. Đây là cơ sở pháp lý và kỹ thuật quan trọng phục vụ đắc lực cho công tác cấp Giấy chứng nhận quyền sử dụng đất, quy hoạch không gian đô thị và quản lý tài nguyên bền vững.
